Как проверить транзистор мультиметром


Давайте займемся теорией, повремените убегать. Портал ВашТехник наряду с заумными сентенциями, рассчитанными быть понятыми профи, предоставит методику пяти пальцев.

Не слышали? Просто, как пять пальцев. Сначала обсудим типы транзисторов, потом расскажем, что можно сделать при помощи мультиметра. Рассмотрим штатные гнезда hFE объясним, что это такое , методику замещения схемы через соединение нескольких диодов. Приступим, чтобы твердо отличать МОП-транзистор от мопса, растолчем теорию.

Избегаем исследовать дебри. Определение умников. Теперь работаем пальцами:. Гнезд для эмиттера два, чтобы учесть раскладку выводов корпуса. Для удобства сделано. Нет разницы, в какое гнездо вставить ножку эмиттера биполярного транзистора. Пара слов, как пользоваться. Называется коэффициентом усиления по току с общим эмиттером. Обозначается, h31 либо строчной греческой буквой бета. Цифровая мнемоника плохо воспринимается человеческим глазом, поэтому было решено за рубежом, понятное дело , что F будет обозначать прямое усиление по току forward current amplification , тогда как E говорит, что измерение велось в схеме с общим эмиттером которая применяется учебниками физики для иллюстрации принципов работы транзисторов биполярного типа.

Теперь читатели знают, как проверяется p-n-p транзистор или n-p-n транзистор. Напряжение питания 2,8 В, ток базы 10 мА. Известный русский вопрос в электронике присутствует. Начинают думать… м-да. Временами схватишь руками составной транзистор. Внутри корпуса находиться несколько ключей. Используется для экономии места при одновременном увеличении коэффициента усиления причем в десятки, тысячи раз, если речь шла о каскадной схеме.

Устроен так транзистор Дарлингтона. Тестирование идет одним путем:. Режим прозвонки покажет цифры. Вызвонить известный по значению сопротивления, заведомо исправный резистор. Если на экране появится номинал в омах, думать нечего. В противном случае можно оценить заодно ток разделив потенциал дисплея на номинал. Знать тоже нужно, пригодится в процессе тестирования. До начала работ рекомендуется хорошенько изучить мультиметр. Достаньте инструкцию из мусорной корзины, прочитайте. Народ интересуется вопросом, можно ли проверить транзистор мультиметром, не выпаивая.

Тестер просто прикладывает напряжения, оценивает возникающие токи. Попробуйте проверить полевой транзистор мультиметром из входящих в состав процессора! Отбрось надежду всяк сюда входящий. Не всегда можно прозвонить полевой транзистор мультиметром. Позволит рассматривать усилительный элемент, представив суммой двух независимых более простых.

Поэтому для тестирования устройств применяются специальные схемы. Нельзя проверить биполярный транзистор мультиметром напрямую. Красный щуп нужно прикладывать к p-области. В противоположном направлении результат будет нулевым.

Мультиметр покажет обрыв.

Нормальные результаты прозвонки диода. Типы, классификация транзисторов Избегаем исследовать дебри. Теперь работаем пальцами: Устройство транзисторов. Схема проверки транзистора. Подготовка к проверке транзистора. Проверка диода.


Проверка транзистора мультиметром, как прозвонить и проверить

Транзистор можно представить в виде двух диодов включенных навстречу p-n-p — прямой и в обратном n-p-n — обратный направлении. Смотрите рисунки. Если транзистор цел, то падение напряжения в режиме проверки прозвонки в милливольтах, будет находиться в пределах — Ом и при этом разница этих значений должна быть невелика. После этого меняем местами щупы, мультиметр не должен показывать никакого падения. Далее проверяем коллектор — эмиттер в обе стороны меняем местами щупы , здесь также не должно быть никаких значений. Посмотрите небольшое видео проверки транзистора мультиметром.

В зависимости от полярности транзистора (p-n-p или n-p-n) будит зависить лишь направление «прозвонки» переходов база-эмиттер и база-коллектор.

Как проверить транзистор мультиметром без выпайки

Во время ремонта или сборки радиоэлектронных устройств у всех радиолюбителей возникает необходимость проверить транзистор мультиметром. И для этого есть очень простой и самый распространенный способ. В основном эта статья предназначена для начинающих радиолюбителей, поэтому я более доступно для понимания расскажу, как это сделать. Для начала нужно представить, что собой представляет биполярный транзистор о том, как проверить полевой транзистор будет написано в отдельной статье. Это 2 p-n перехода. Как мы уже знаем диод имеет один переход. Поэтому представим, что транзистор состоит из двух диодов, как на рисунках ниже. N-p-n и p-n-p структур.

Как проверить транзистор мультиметром (видео)

Биполярный транзистор состоит из двух P-N переходов. Его выводы называются, как эммитер, база и коллектор. Слой, который посередине, называется базой. Эммитер и коллектор находятся по краям.

Как проверить транзистор?

Как проверить транзистор

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность. Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя. Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями. Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром. А диод, как известно, это ничто иное, как обычный p-n переход.

Как проверить транзистор мультиметром

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем не перегружая теорией , как проверить работоспособность различных типов транзисторов npn, pnp, полярных и составных пользуясь тестером или мультиметром.

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке.

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна.

Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h41э пробники вещь даже очень нужная.

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов. Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода.

Как проверить транзистор мультиметром.

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра. Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме. Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором.

Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны.


Как определить неисправный транзистор — Мастерок

Содержание

  1. Что такое транзистор
  2. Как проверить мультиметром транзистор
  3. Как прозвонить мультиметром транзистор
  4. Как проверить мультиметром транзистор IGBT
  5. Как проверить мультиметром полевой транзистор
  6. Как проверить мультиметром транзистор: видео инструкция
  7. Необходимый минимум сведений
  8. Цоколевка
  9. Как проверить транзистор мультиметром со встроенной функцией
  10. Проверка на плате
  11. Проверка биполярного транзистора PNP типа
  12. Тестируем исправность NPN транзистор
  13. Как” определить базу, коллектор и эмиттер

Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов,…

Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья.

Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем

Что такое транзистор

Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Транзистор один из основных компонентов микросхем и электрических схем

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.

Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Принцип работы полевого транзистора

Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.

Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода.

Чтобы определить состояние транзистора, необходимо протестировать каждый его элемент

Важно! Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом.

Делая вывод из всех замеров, база располагается на правом выводе. Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Схема проверки транзисторов с помощью мультиметра

Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.

Как прозвонить мультиметром транзистор

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

  • соединение «база-коллектор» должно проводить электрический ток в одном направлении;
  • соединение «база-эмиттер» проводит электрический ток в одном направлении;
  • соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Точки проверки транзистора p-n-p

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Принцип работы биполярного транзистора

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно.

Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE. Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31.

Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Схема проверки тиристора мультиметром

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить мультиметром транзистор IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.

Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

IGBT-транзисторы с напряжением коллектор-эмиттер

Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.

Важно! Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.

Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Проверка транзистора мультиметром без выпаивания из микросхемы

Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Как проверить мультиметром полевой транзистор

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления.

Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства. Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору.

Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали типа MOSFET имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Полезный совет! Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.

Устройство полевого транзистора с N-каналом

Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

  1. Необходимо снять с транзистора статическое электричество.
  2. Переключить измерительный прибор в режим проверки полупроводников.
  3. Подключить красный щуп к разъему прибора «+», а черный «-».
  4. Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
  5. Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
  6. Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
  7. Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
  8. Изменив полярность проводов, показания напряжения должны остаться неизменными.
  9. Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Пошаговая проверка полевого транзистора мультиметром

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время. Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения (см. п.7 и 8).

Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального. Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

Как проверить мультиметром транзистор: видео инструкция

1. Обрыв выводов

а) Некачественный резистор
б) Неудачное крепление или повышенная вибрация

а) Заменить
б) Заменить, изменив крепление или устранив повышенную вибрацию

а) Перегрузка по току
б) Напряжение, прикладываемое к резистору, выше допустимого
в) Недостаточное охлаждение

а) Заменить на резистор большей номинальной мощности
б) Заменить на более высоковольтный резистор или включить при замене два (или более) резистора последовательно с сохранением общего сопротивления прежним
в) Заменить, улучшив условия охлаждения

3. Нарушение контакта в переменном резисторе

а) Износ подвижного контакта или проводящего слоя

4. Изменение сопротивления сверх допустимого

а) Некачественный резистор
б) Перегрузка по току

а) Заменить
б) Заменить на резистор большей номинальной мощности

5. Потеря или уменьшение чувствительности фоторезистора

а) Некачественный фоторезистор
б) Старение при большом сроке службы
в) Систематический перегрев тепловым излучением

а) Заменить
б) Заменить
в) Заменить, улучшив вентиляцию фоторезистора или защитив его от перегрева

1. Короткое замыкание внутри конденсатора

а) Некачественный конденсатор
б) Перенапряжение
в) Велика пульсация напряжения

а) Заменить
б) Заменить на конденсатор с более высоким допускаемым напряжением
в) Заменить на конденсатор с более высоким допускаемым напряжением или принять меры к уменьшению пульсации напряжения

2. Обрыв цепи внутри конденсатора

а) Некачественный конденсатор
б) Неудачное крепление или повышенная вибрация

а) Заменить
б) Заменить, изменив крепление или устранив повышенную вибрацию

3. Увеличение тока утечки

а) Некачественный конденсатор

4. Уменьшение величины емкости

а) Разгерметизация конденсатора
б) Уменьшение содержания электролита вследствие длительного срока службы

а) Заменить
б) Заменить

а) Перенапряжения при коммутировании напряжения питания (тока нагрузки)
б) Установлен диод более низкого класса, чем это требуется
в) Перегрузка по току
г) Ухудшились условия охлаждения

а) При замене:

  • установить на входе (выходе) защитные RC-цепочки;
  • установить на входе (выходе) стабилитрон с балластным резистором;
  • применить однотипный диод, но более высокого класса;
  • включить несколько диодов последовательно

б) При замене установить однотипный диод более высокого класса
в) При замене выяснить и устранить причину перегрузки
г) При замене:

  • выяснить и устранить причину ухудшения условий охлаждения;
  • увеличить площадь радиаторов охлаждения;
  • применить принудительное охлаждение диодов;
  • применить диод с большим значением номинального тока

2. Сгорание диода

а) Короткое замыкание в цепи нагрузки или емкостного фильтра

а) При замене выяснить в устранить причину короткого замыкания

3. Обрыв выводов

а) Недостаточно жесткое закрепление выводов или повышенная вибрация

а) При замене улучшить крепление или устранить причину повышенной вибрации

1. Произвольное включение (без сигнала управления)

а) Большая скорость нарастания напряжения питания
б) В сети питания существуют перенапряжения, включающие прибор
в) Ухудшились условия охлаждения

а) На входе устройства поставить интегрирующую RC-цепочку
б) Отфильтровать напряжение питания
в) Улучшить условия охлаждения или восстановить нормальное функционирование системы принудительного охлаждения

2. Пробой в прямом направлении

а) Перегрузка по току
б) Большая скорость нарастания прямого тока

а) При замене выяснить и устранить причину перегрузки; при невозможности устранения заменить прибором с большим значением номинального тока
б) При замене уменьшить скорость нарастания; для этого последовательно с прибором включить индуктивность

3. Пробой в обратном направлении

а) Перенапряжения при коммутировании напряжения питания (тока нагрузки)
б) Установлен прибор более низкого класса, чем это требуется

а) При замене:

  • установить на входе (выходе) устройства защитные цепочки или стабилитроны с балластными резисторами;
  • применить однотипный прибор, но более высокого класса

б) При замене установить прибор однотипный, но более высокого класса

4. Сгорание прибора

а) Короткое замыкание в цепи нагрузки или емкостного фильтра

а) При замене выяснить и устранить причину короткого замыкания

5. Тиристор не управляется

а) Не подаются управляющие импульсы на управляющий переход прибора
б) Разрушен управляющий переход тиристора вследствие перегрузки по току

а) Проверить схему управления тиристором и восстановить ее нормальное функционирование
б) При замене выяснить причину перегрузки управляющего перехода и устранить ее

6. Обрыв выводов

а) Недостаточно жесткое закрепление выводов или повышенная вибрация

а) При замене улучшить крепление или устранить причину повышенной вибрации

1. Пробой или сгорание одного или нескольких переходов

а) Значения обратных напряжений, прикладываемых к переходам, превышают максимально допустимые для данного транзистора
б) Перенапряжения во входных (выходных) цепях транзистора, вызванные коммутированием тока в индуктивностях нагрузки
в) Перегрузка по току
г) Ухудшились условия охлаждения

а) При замене уменьшить значения обратных напряжений, зашунтировав соответствующие переходы (резисторами, диодами, стабилитронами)
б) При замене снизить перенапряжения с помощью защитных цепочек, стабилитронов, обратных шунтирующих диодов
в) При замене выяснить и устранить причины перегрузки и при необходимости последовательно с нагрузкой включить резистор, контролируя достаточность уровня выходного сигнала транзистора
г) При замене:

  • восстановить нормальное функционирование штатной системы охлаждения;
  • увеличить площадь радиатора;
  • применить принудительное охлаждение

2. Обрыв выводов

а) Недостаточно жесткое закрепление или повышенная вибрация

а) При замене улучшить крепление или устранить причину повышенной вибрации

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. д. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Необходимый минимум сведений

Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает. Это активный электронный компонент, который является полупроводниковым прибором. Есть два основных вида — NPN и PNP. Каждый из них имеет три электрода: база, эмиттер и коллектор.

Виды транзисторов и принцип работы

Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе. Причём изменяя потенциал на базе, меняем степень «открытости» перехода, регулируя величину пропускаемого тока. То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор.

Ещё важно знать, это то, что в обратном направлении ток течь не может. И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор.

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

Мультиметр с функцией проверки транзисторов

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Как проверить транзистор мультиметром не выпаивая

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

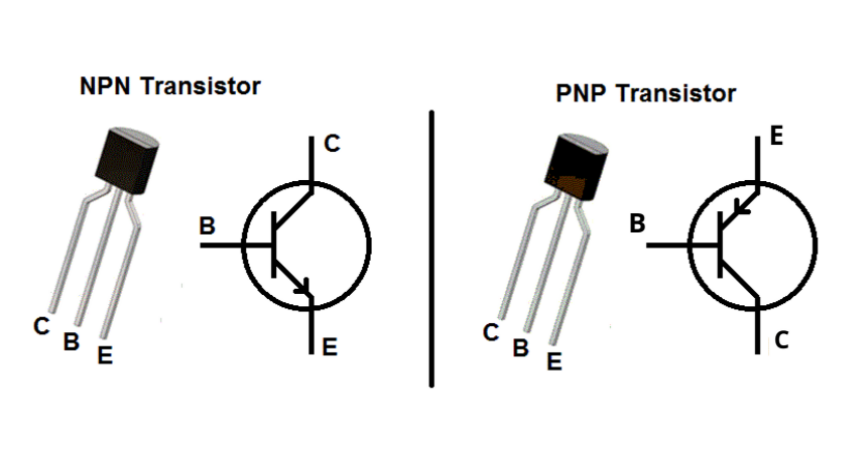

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

  • Если подать на базу плюс (красный щуп), на эмиттер или коллектор — минус (чёрный щуп), должно быть бесконечно большое сопротивление. В этом случае диоды закрыты (смотрим на эквивалентной схеме).
  • Если подаём на базу минус (чёрный щуп), а на эмиттер или коллектор плюс (красный щуп), видим ток от 600 до 800 мВ. В этом случае получается, что переход открыт.

Проверка биполярного PNP транзистора мультиметром

Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен.

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

  • Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
  • Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
  • При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Проверка работоспособности биполярного NPN транзистора мультиметром

Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип. Только так можем проверить транзистор мультиметром не выпаивая его с платы.

И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов. Так проще запомнить, и понимать показания на экране мультиметра.

Как” определить базу, коллектор и эмиттер

Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой. Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора.

Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять

Путём перебора ищем положение щупов, при котором «звонятся» все три электрода. Тот вывод, относительно которого появляются показания на двух других и будет базой. Потому, плюс или минус подан на базу определяем тип, PNP или NPN. Если на базу подаём плюс — это NPN тип, если минус — это PNP.

Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор.

>

Как узнать, неисправен ли транзистор?

Подсоедините положительный щуп цифрового мультиметра к основанию или к «P» или к основанию на рисунке выше для типа NPN. Подключите отрицательный щуп к «N» или эмиттеру. Хороший транзистор будет считывать напряжение около 0,7 В. Плохой транзистор будет читать иначе.

Как проверить транзисторы?

Подсоедините положительный провод мультиметра к БАЗЕ (B) транзистора. Подсоедините отрицательный провод счетчика к ЭМИТТЕРУ (E) транзистора . Для хорошего транзистора NPN измеритель должен показывать падение напряжения между 0,45 В и 0,9 В. Если вы тестируете PNP-транзистор, вы должны увидеть «OL» (превышение предела).

Как проверить работает ли транзистор?

Подсоедините базовую клемму транзистора к клемме, отмеченной положительной (обычно красной) на мультиметре. Подсоедините клемму, помеченную как отрицательная или общая (обычно черного цвета), к коллектору и измерьте сопротивление. Он должен показывать обрыв цепи (для транзистора PNP должно быть отклонение).

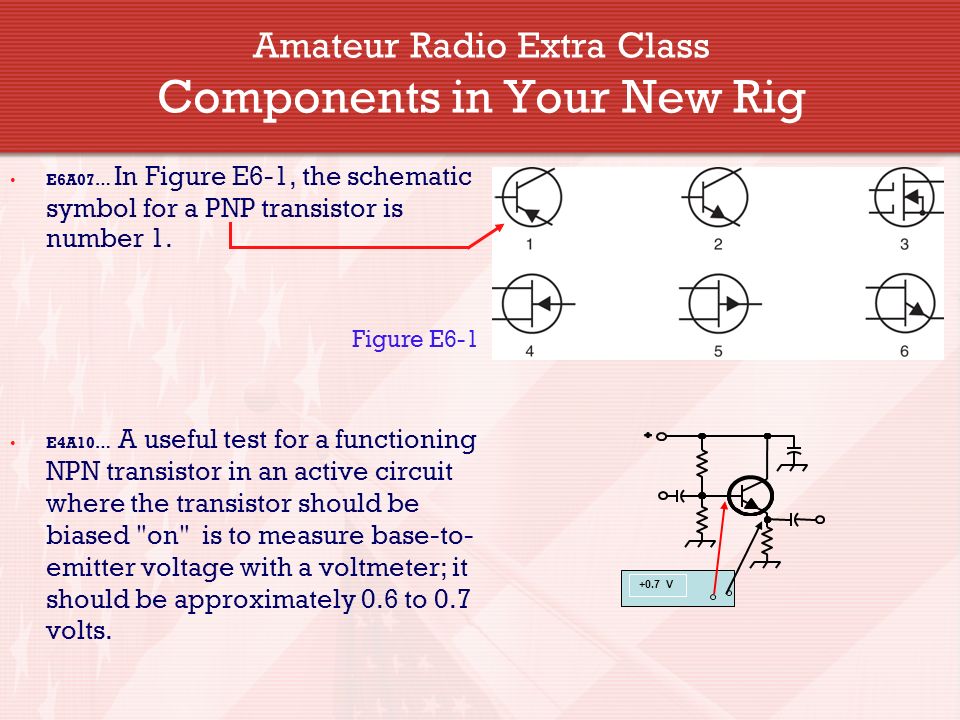

Можете ли вы проверить транзисторы в цепи?

Потенциально неисправные транзисторы можно проверить с помощью цифрового мультиметра , но тип используемого теста будет определяться типом транзистора. При тестировании полевого транзистора Junction Field Effect Transistor или JFET вам потребуется использовать два резистора по 1000 Ом в дополнение к мультиметру.

Содержание страницы

1

Как проверить работоспособность транзистора с помощью мультиметра?

Как проверить транзисторы с помощью мультиметра — NPN, PNP, JFET

Что происходит, когда транзистор выходит из строя?

При выходе из строя диода или транзистора обычно происходит одно из двух: В узле (или соединениях) происходит короткое замыкание (его сопротивление становится очень низким или нулевым). Соединение (или соединения) размыкается (его сопротивление становится очень большим или бесконечным).

Как проверить транзистор Toshiba?

Как проверить транзисторы ЛЮБЫМ мультиметром!

Что вызывает отказ транзисторов?

Сбои могут быть вызваны избыточная температура, избыточный ток или напряжение, ионизирующее излучение, механический удар, стресс или удар и многие другие причины .

Что приводит к выходу из строя выходных транзисторов?

Усталостная долговечность транзисторов, подвергающихся термическому циклу, ограничена. После повторного нагрева соединения может открыться место соединения матрицы или матрицы с корпусом, и тогда произойдет быстрая дегенерация . это может быть одним из механизмов отказа, из-за которого кривая надежности снова начинает снижаться по мере старения компонентов.

Как мультиметром проверить транзисторы NPN и PNP?

Подсоедините положительный вывод мультиметра к базе (B) транзистора, а отрицательный вывод — к эмиттеру (E) транзистора. Если это транзистор NPN, то измеритель должен показать падение напряжения между 0,45 В и 0,9 В. Если это PNP-транзистор, то он должен отображать «OL» (превышение предела).

Что такое транзистор BC547?

BC547 представляет собой биполярный переходной транзистор , сокращенно BJT. Это NPN-транзистор. Он имеет три терминала, которые называются: Излучатель. Коллекционер.

Как проверить закороченный транзистор?

Проверка короткозамкнутого транзистора

Транзисторы не открываются или не закрываются?

Транзисторы при выходе из строя в цепи имеют тенденцию плавиться, замыкаться или в некоторых случаях просто детонировать. Я бы сказал нет, они не могут не закрыть . Я могу сказать вам из первых рук, что полевые транзисторы могут и легко выходят из строя в «замкнутом» или «проводящем» состоянии.

Можно ли обойти транзистор?

Если вы добавите базовые резисторы к обоим транзисторам, нет риска обхода транзисторов на вашей схеме . Вы в основном превращаете транзистор в диод, и вы должны ограничить ток базы / ток вывода GPIO от вашего микроконтроллера, поскольку напряжение база-эмиттер будет около 0,7 В.

Как проверить транзистор в цепи MosFet?

1) Держите полевой МОП-транзистор за корпус или язычок, но не прикасайтесь к металлическим частям измерительных щупов любыми другими клеммами полевого МОП-транзистора до тех пор, пока это не потребуется. 2) Сначала прикоснитесь положительным проводом счетчика к «вороту» MosFet. 3) Теперь переместите положительный щуп на «Слив». Вы должны получить «низкое» значение.

Как определить транзисторный вывод?

В пластиковом корпусе одна сторона транзистора плоская, то есть лицевая сторона, а выводы расположены последовательно. Чтобы определить штифты, поверните переднюю плоскую сторону к себе и считайте штифты как один, два и т. д. . В большинстве транзисторов NPN это будет 1 (коллектор), 2 (база) и 3 (эмиттер). Таким образом, КВЕ.

Что вы знаете о транзисторе?

транзистор, полупроводниковое устройство для усиления, управления и генерации электрических сигналов . Транзисторы являются активными компонентами интегральных схем или «микрочипов», которые часто содержат миллиарды этих крошечных устройств, выгравированных на их блестящих поверхностях.

Как проверить транзистор усилителя?

Чтобы проверить работоспособность транзистора, вам нужно повернуть шкалу мультиметра на настройку диода. Затем подключите положительный провод мультиметра к базовой клемме транзистора. Затем вы должны прикоснуться отрицательным выводом мультиметра к клемме коллектора транзистора и проверить сопротивление.

Как проверить полевой транзистор с помощью цифрового мультиметра?

Как проверить транзистор MOSFET с помощью мультиметра несколькими простыми способами

Как проверить транзистор PNP?

Транзистор PNP представляет собой тип транзистора, в котором один материал n-типа легирован двумя материалами p-типа . Это устройство, которое управляется током. И эмиттерный, и коллекторный токи контролировались небольшим током базы. Два кварцевых диода соединены встречно-параллельно в PNP-транзисторе.

Как работает транзистор?

Транзистор работает как открытый ключ . Как следствие, выходное напряжение равно напряжению источника Vcc. При подаче достаточного тока в базу ток течет от Vcc к земле, а выходное напряжение такое же, как и у земли, т. е. транзистор работает как замкнутый ключ.

Сколько служат транзисторы?

Транзисторы медленно стареют, так как примеси медленно мигрируют туда и сюда, но современные кремниевые устройства в этом отношении довольно хороши, даже после 25 лет .

Что может вызвать повреждение транзистора в цепи?

Главное что портит транзисторы это перегрев . Не гони слишком сильно. Любительские транзисторы (полевые транзисторы и т. д.) могут быть повреждены эрозией. Если вы перегрузите их (слишком много тока или тепла), вы можете постепенно повредить их.

Что такое символ транзистора?

Транзистор NPN и PNP

  Транзистор NPN
Смещение перехода Переход эмиттер-база в прямом смещении, а переход коллектор-база в обратном смещении.
Символ
Напряжение с коллекционером-эмиттер Положительный
ARROW указывает
ARROW .

Что такое общая неисправность в схеме на основе BJT?

1) external opens and shorts on the circuit board
2) open bias resistor(s)
3) all of the above
4) opens or shorts внутри транзистора
5) NULL

Как проверить выход усилителя?

Фактическую выходную мощность (в ваттах) усилителя можно измерить с помощью следующих инструментов:

  1. Генератор сигналов или тестовый компакт-диск с тестовыми сигналами, записанными на уровне 0 дБ (все биты высокие).
  2. Вольтметр переменного тока.

npn — Как проверить биполярный транзистор, если он все еще исправен?

спросил

Изменено 8 лет, 1 месяц назад

Просмотрено 26 тысяч раз

\$\начало группы\$

Существует ли простой способ проверки работоспособности биполярного транзистора на предмет его работоспособности или неисправности?

смоделируйте эту схему – Схема создана с помощью CircuitLab

Скажем, например, у меня есть схема, которая раньше функционировала, и я подозреваю транзистор (NPN, PNP). Как я могу убедиться, что транзистор неисправен, или как я могу разумно убедиться, что это не так? Нужен ли мне техпаспорт детали?

  • bjt
  • npn
  • pnp
  • поиск и устранение неисправностей

\$\конечная группа\$

1

\$\начало группы\$

Оборудование

Для проверки биполярного транзистора (NPN или PNP) вам не нужны какие-либо специальные функции мультиметра, кроме проверки сопротивления или, что еще лучше, проверки диодов.

Лично я не являюсь поклонником измерений h(FE) на цифровом мультиметре, поскольку не определено, что именно измеряется. Фактическое значение h(FE) в вашей схеме может отличаться на целый порядок из-за того, что h(FE) зависит от точного смещения постоянного тока транзистора.

Эквивалентная схема

Для тестирования BJT необходимо понимать, как выглядит эквивалентная схема. Вот эквивалент для NPN:

имитация этой схемы – Схема создана с помощью CircuitLab

Метод

Всего достаточно 3 × 2 = 6 простых тестов:

  • Базовый диод. Чтобы проверить диод, проверьте с помощью мультиметра (желательно в диапазоне диодов, в противном случае омы), если измерения диода составляют около 600 мВ в одном направлении и ВЫСОКОЕ (O.L.) в другом направлении. (а) Поместите один щуп на базу, другой щуп на эмиттер, (б) затем поменяйте местами. Короткое замыкание или обрыв указывает на неисправность транзистора.
  • База — Коллекторный диод. Та же процедура, что и с BE-диодом, но с другим выводом.
  • Коллектор — Эмиттер не закорочен. Из эквивалентной схемы легко увидеть, что ток не может протекать между коллектором и эмиттером. С помощью тестера диодов проверьте (a), имеют ли два контакта ВЫСОКИЙ уровень (O.L.) в (b) в обоих направлениях. Короткое или низкое значение указывает на неисправный транзистор.
  • Нужно ли выпаивать транзистор, чтобы измерить его правильно? Для полной уверенности: да, но проверить в схеме не помешает. Если вы измеряете короткое, выньте. Если он показывает, что в цепи все в порядке, у вас есть достаточная (хотя и не 100%) вероятность того, что транзистор в порядке.

    \$\конечная группа\$

    \$\начало группы\$

    Простую проверку можно выполнить с помощью любого мультиметра с функцией омметра. Используйте мультиметр с низкой шкалой сопротивления.

    Проверьте сопротивление между базой и эмиттером, подключив красный щуп к базе и черный щуп к эмиттеру, затем повторите процедуру, поменяв местами красный и черный щупы. Если транзистор исправен, вы должны получить низкое и высокое показания. Повторите этот процесс с базой и коллектором. Вы также должны получить низкое и высокое значение.

    Вы проверяете переходы диодов; в одном показании соединение смещено в прямом направлении от батареи в мультиметре и даст низкое сопротивление, во втором чтении соединение смещено в обратном направлении и даст высокое показание.

    Также измерьте сопротивление между коллектором и эмиттером, а затем поменяйте местами выводы мультиметра, как и раньше. В этом случае вы должны получить высокое значение в обоих измерениях, так как вы измеряете встречные соединения. Если все измерения в порядке, то транзистор, вероятно, исправен, если какой-либо из них не соответствует, то транзистор, вероятно, неисправен.

    Кстати, мультиметры различаются полярностью батареи при измерении сопротивления. В большинстве случаев положительная клемма подключается к положительной клемме аккумулятора, но в некоторых мультиметрах это наоборот.

    \$\конечная группа\$

    \$\начало группы\$

    Я проверяю биполярные транзисторы и диоды с помощью разъемов для тестирования биполярных транзисторов и диодов на своем мультиметре. Он сообщит о прямом падении для диодов и коэффициенте усиления по постоянному току (HFE) для BJT, как PNP, так и NPN. Легко вставляется ТО-220 и ТО-92 упакованных транзистора в гнезда, расположенные на расстоянии 0,1 дюйма. В каждом гнезде есть четыре отверстия: EBCE, чтобы в него можно было вставить выводы транзисторов с основанием посередине или коллектором посередине.

    Если вы не Если у вас нет этой функции в вашем измерителе, вы должны получить тот, у которого она есть!В противном случае вам придется построить тестовое приспособление, возможно, на макетной плате или на более постоянной основе. Вы должны быть в состоянии сделать простую схему, используя источник напряжения и резистор, где базовый диод (VBE) используется в качестве диода.Ток должен течь, а падение VBE должно быть разумным значением, например, 0,6-0,7 В. Еще один тест : коллектор не должен замыкаться на эмиттер

    Если транзистор находится в цепи и не может быть удален, то можно найти другой экземпляр точно такого же устройства и сравнить измерения. В противном случае, если транзистор является частью повторяющейся цепи (например, канала в аудиоустройстве) или частью комплементарной пары (где напряжения и токи в обеих половинах должны быть одинаковыми), это может дать ключ к пониманию того, что транзистор неисправен. т работает. В противном случае, что мы можем сделать, так это понять схему и использовать это в наших интересах. Мы можем напрямую измерить узловые напряжения на клеммах транзистора, когда схема включена. Токи можно оценить, измерив падение напряжения на резисторах (при условии, что сами резисторы исправны и мы знаем их номиналы).

    \$\конечная группа\$

    2

    \$\начало группы\$

    Я нахожу следующую процедуру очень простой и понятной. На мультиметре установите диапазон измерения диодов. Поместите красный провод в центральный штифт, а черный провод — в любой из боковых штырьков. Если вы получаете показание и только одно показание только с одной из сторон, у вас есть NPN-транзистор. Во втором случае нужно установить черный провод мультиметра на центральный контакт и попытаться получить показания с двух других контактов, соприкасаясь с ними красным проводом.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
