Проверка исправности транзисторов без демонтажа их из устройства

Р/л технология

ГлавнаяРадиолюбителюР/л технология

3 года назад

При ремонте радиоэлектронных устройств обычно приходится выпаивать из них вызывающие подозрение транзисторы для проверки. При этом неизбежен риск повредить как печатную плату устройства, так и выводы самого транзистора. Однако во многих случаях можно избежать демонтажа, если воспользоваться предлагаемым автором статьи методом проверки.

Метод не позволяет измерить, например, коэффициент передачи 5транзистора по току, но даёт полное представление о работоспособности проверяемого транзистора. Схема проверки биполярного транзистора без выпайки его из устройства изображена на рис. 1, где VT1 — проверяемый транзистор. Через резисторы R1 и R2 на выводы его коллектора и базы нужно подать относительно вывода эмиттера испытательное синусоидальное переменное напряжение около 1 Вэфф (амплитудой 1,5 В). Для проверяемого транзистора оно безопасно. К выводам коллектора и эмиттера подключают осциллограф. Хотя на схеме изображён транзистор структуры n-p-n, он может быть и структуры p-n-p. При этом изменять схему не потребуется.

Рис. 1. Схема проверки биполярного транзистора без выпайки его из устройства

Частота испытательного напряжения не принципиальна, но слишком увеличивать её не стоит, так как это исказит форму наблюдаемых осциллограмм, особенно при наличии подключённых к выводам проверяемого транзистора конденсаторов. Удобно брать испытательный сигнал от сети 50 Гц через понижающий трансформатор и, при необходимости, низкоомный делитель напряжения. Провода к выводам проверяемого транзистора, находящегося в устройстве, на время измерения припаивают или плотно прижимают. Я обычно использую провод МГТФ-0,12.

Номиналы резисторов R1 и R2 зависят от мощности проверяемого транзистора. Те, что указаны на схеме, подходят для транзисторов малой и средней мощности и обеспечивают максимальный ток коллектора около 5 мА. Для проверки транзисторов при меньшем токе их нужно увеличить, а при большем — уменьшить. Следует также иметь в виду, что для успешной проверки сопротивление резисторов, подключённых к проверяемому транзистору в устройстве, где он установлен, должно быть значительно больше, чем резисторов R1 и R2.

Рис. 2. Осциллограмма напряжения

При проверке исправного транзистора структуры n-p-n осциллограмма напряжения между его коллектором и эмиттером имеет вид, подобный показанному на рис. 2 (синяя линия). Здесь и далее красная линия отмечает нулевой уровень напряжения, коэффициент отклонения луча по вертикали — 0,5 В/дел., скорость горизонтальной развёртки — 5 мс/дел. Испытывался транзистор КТ940А, установленный в модуле М2-4-1 старого телевизора.

В отрицательных полупериодах испытательного напряжения и на начальных и конечных участках его положительных полупериодов (в интервалах от 0 до приблизительно +0,6 В) транзистор остаётся закрытым, и форма напряжения между его коллектором и эмиттером повторяет форму испытательного напряжения. Когда мгновенное значение испытательного напряжения превышает +0,6 В, транзистор открывается, в результате чего напряжение между его коллектором и эмиттером быстро снижается за счёт падения на резисторе R1. Далее транзистор переходит в состояние насыщения с близким к нулю напряжением коллектор-эмиттер (плоский участок осциллограммы), из которого выходит при понижении мгновенного значения испытательного напряжения. Те или иные отклонения формы осциллограммы от описанной связаны, как правило, с неисправностью транзистора.

При проверке транзистора структуры p-n-p осциллограмма получается инверсной, относительно рассмотренной, — такой, как показано на рис. 3 (проверялся транзистор 2Т208К).

Рис. 3. Осциллограмма напряжения

Рис. 4. Схема проверки полевых транзисторов с изолированным затвором средней и большой мощности при токе стока около 0,1 А

Рис. 5. Осциллограмма напряжения

Проверять полевые транзисторы с изолированным затвором средней и большой мощности при токе стока около 0,1 А можно по схеме, изображённой на рис. 4. Они могут быть как n-канальными, так и p-канальными. Осциллограмма на рис. 5 получена при проверке n-канального транзистора 2П7160Е. В положительных полупериодах испытательного напряжения он открывается при напряжении затвор-исток более +3 В (это его пороговое напряжение). Падение напряжения на открытом канале сток-исток очень мало. В отрицательных полупериодах канал закрыт, но открыт защитный диод транзистора, ограничивающий напряжение между выводами его стока и истока до -0,65 В. Увеличив коэффициент отклонения по вертикали до 20 мВ/дел., можно оценить падение напряжения на открытом канале сток-исток (рис. 6). Здесь уже виден собственный шум осциллографа.

Рис. 6. Осциллограмма напряжения

Рис. 7. Осциллограмма напряжения сток-исток

Рис. 8. Осциллограмма, полученная при проверке n-канального полевого транзистора IRFP064N

Рис.9. Осциллограмма, полученная при проверке p-канального полевого транзистора КП785А

Рис. 10. Осциллограмма, полученная при проверке p-канального полевого транзистора КП785А в инверсном включении

На рис. 7 — осциллограмма напряжения сток-исток того же транзистора в инверсном включении (выводы стока и истока поменяны местами), применяемом, например, в синхронных выпрямителях. Здесь напряжение положительного полупериода синусоиды, ограниченное до 0,3 В защитным диодом транзистора, уменьшается почти до нуля при открывании канала исток-сток. В отрицательных полупериодах испытательного напряжения и сам транзистор, и его защитный диод при таком включении закрыты, поэтому эти полупериоды испытательного сигнала регистрируются полностью.
Рис. 8 — осциллограмма, полученная при проверке n-канального полевого транзистора IRFP064N. Он открывается и закрывается при напряжении затвор-исток 3,4 В, провалы при полностью открытом канале — до 0,05 В, падение напряжения на открытом защитном диоде — -0,6 В. На рис. 9 изображена осциллограмма, полученная при проверке p-канального полевого транзистора КП785А, на рис. 10 — тогоже транзистора в инверсном включении.
Описанный метод проверки транзисторов без демонтажа из устройства не применим, если в этом устройстве между выводами проверяемого транзистора или междуэтими выводами и общим проводом либо выходом источника питания имеются элементы (резисторы, конденсаторы, катушки индуктивности) с недостаточно большим по сравнению с сопротивлением резисторов R1 и R2 активным или реактивным (на частоте испытательного сигнала) сопротивлением.

Автор: В. Кильдюшев, г. Жуков Калужской обл.

Транзистор, как его проверить

Транзистор — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет использовать его для усиления, генерирования, коммутации и преобразования электрических сигналов.

Проверку транзисторов приходится делать достаточно часто. Даже если у Вас в руках заведомо новый, не паяный ни разу транзистор, то перед установкой в схему лучше все-таки его проверить. Нередки случаи, когда купленные на радиорынке транзисторы, оказывались негодными, и даже не один единственный экземпляр, а целая партия штук на 50 — 100. Чаще всего это происходит с мощными транзисторами отечественного производства, реже с импортными.

Иногда в описаниях конструкции приводятся некоторые требования к транзисторам, например, рекомендуемый коэффициент передачи. Для этих целей существуют различные испытатели транзисторов, достаточно сложной конструкции и измеряющие почти все параметры, которые приводятся в справочниках. Но чаще приходится проверять транзисторы по принципу «годен, не годен». Именно о таких методах проверки и пойдет речь в данной статье.

Часто в домашней лаборатории под рукой оказываются транзисторы, бывшие в употреблении, добытые когда-то из каких-то старых плат. В этом случае необходим стопроцентный «входной контроль»: намного проще сразу определить негодный транзистор, чем потом искать его в неработающей конструкции.

Хотя многие авторы современных книг и статей настоятельно не рекомендуют использовать детали неизвестного происхождения, достаточно часто эту рекомендацию приходится нарушать. Ведь не всегда же есть возможность пойти в магазин и купить нужную деталь. В связи с подобными обстоятельствами и приходится проверять каждый транзистор, резистор, конденсатор или диод. Далее речь пойдет в основном о проверке транзисторов.

Проверку транзисторов в любительских условиях обычно проводят цифровым мультиметром или старым аналоговым авометром.

Проверка транзисторов мультиметром

Большинству современных радиолюбителей знаком универсальный прибор под названием мультиметр. С его помощью возможно измерение постоянных и переменных напряжений и токов, а также сопротивления проводников постоянному току. Один из пределов измерения сопротивлений предназначен для «прозвонки» полупроводников. Как правило, около переключателя в этом положении нарисован символ диода и звучащего динамика.

Перед тем, как производить проверку транзисторов или диодов, следует убедиться в исправности самого прибора. Прежде всего, посмотреть на индикатор заряда батареи, если требуется, то батарею сразу заменить. При включении мультиметра в режим «прозвонки» полупроводников на экране индикатора должна появиться единица в старшем разряде.

Затем проверить исправность щупов прибора, для чего соединить их вместе: на индикаторе высветятся нули, и раздастся звуковой сигнал. Это не напрасное предупреждение, поскольку обрыв проводов в китайских щупах явление довольно распространенное, и об этом забывать не следует.

У радиолюбителей и профессиональных инженеров – электронщиков старшего поколения такой жест (проверка щупов) выполняется машинально, ведь при пользовании стрелочным тестером при каждом переключении в режим измерения сопротивлений приходилось устанавливать стрелку на нулевое деление шкалы.

После того, как указанные проверки произведены, можно приступить к проверке полупроводников, — диодов и транзисторов. Следует обратить внимание на полярность напряжения на щупах. Отрицательный полюс находится на гнезде с надписью «COM» (общий), на гнезде с надписью VΩmA положительный. Чтобы в процессе измерения об этом не забывать, в это гнездо следует вставить щуп красного цвета.

Рисунок 1. Мультиметр

Это замечание не настолько праздное, как может показаться на первый взгляд. Дело в том, что у стрелочных авометров (АмперВольтОмметр) в режиме измерения сопротивлений положительный полюс измерительного напряжения находится на гнезде с маркировкой «минус» или «общий», ну с точностью до наоборот, по сравнению с цифровым мультиметром. Хотя в настоящее время больше используются цифровые мультиметры, стрелочные тестеры применяются до сих пор и в ряде случаев позволяют получить более достоверные результаты. Об этом будет рассказано чуть ниже.

Рисунок 2. Стрелочный авометр

Что показывает мультиметр в режиме «прозвонки»

Проверка диодов

Наиболее простым полупроводниковым элементом является диод, который содержит всего один P-N переход. Основным свойством диода является односторонняя проводимость. Поэтому если положительный полюс мультиметра (красный щуп) подключить к аноду диода, то на индикаторе появятся цифры, показывающие прямое напряжение на P-N переходе в милливольтах.

Рисунок 3.

Для кремниевых диодов это будет порядка 650 — 800 мВ, а для германиевых порядка 180 — 300, как показано на рисунках 4 и 5. Таким образом, по показаниям прибора можно определить полупроводниковый материал, из которого сделан диод. Следует заметить, что эти цифры зависят не только от конкретного диода или транзистора, но еще от температуры, при увеличении которой на 1 градус прямое напряжение падает приблизительно на 2 милливольта. Этот параметр называется температурным коэффициентом напряжения.

Рисунок 4.

Рисунок 5.

Если после этой проверки щупы мультиметра подключить в обратной полярности, то на индикаторе прибора покажется единица в старшем разряде. Такие результаты будут в том случае, если диод оказался исправный. Вот собственно и вся методика проверки полупроводников: в прямом направлении сопротивление незначительно, а в обратном практически бесконечно.

Если же диод «пробит» (анод и катод замкнуты накоротко), то скорей всего раздастся звуковой сигнал, причем в обоих направлениях. В случае, если диод «в обрыве», как ни меняй полярность подключения щупов, на индикаторе, так и будет светиться единица.

Проверка транзисторов

В отличие от диодов транзисторы имеют два P-N перехода, и имеют структуры P-N-P и N-P-N, причем последние встречаются гораздо чаще. В плане проверки с помощью мультиметра транзистор можно рассматривать, как два диода включенных встречно — последовательно, как показано на рисунке 6. Поэтому проверка транзисторов сводится к «прозвонке» переходов база – коллектор и база – эмиттер в прямом и обратном направлении.

Следовательно, все что было сказано чуть выше о проверке диода, полностью справедливо и для исследования переходов транзистора. Даже показания мультиметра будут такие же, как и для диода.

Рисунок 6.

На рисунке 7 показана полярность включения прибора в прямом направлении для «прозвонки» перехода база — эмиттер транзисторов структуры N-P-N: плюсовой щуп мультиметра подключен к выводу базы. Для измерения перехода база – коллектор минусовой вывод прибора следует подключить к выводу коллектора. В данном случае цифра на табло получена при прозвонке перехода база – эмиттер транзистора КТ3102А.

Рисунок 7.

Если транзистор окажется структуры P-N-P, то к базе транзистора следует подключить минусовой (черный) щуп прибора.

Попутно с этим следует «прозвонить» участок коллектор – эмиттер. У исправного транзистора его сопротивление практически бесконечно, что символизирует единица в старшем разряде индикатора.

Иногда бывает, что переход коллектор – эмиттер пробит, о чем свидетельствует звуковой сигнал мультиметра, хотя переходы база – эмиттер и база — коллектор «звонятся» как будто нормально!

Проверка транзисторов авометром

Производится также, как и цифровым мультиметром, при этом не следует забывать, что полярность в режиме омметра обратная по сравнению с режимом измерения постоянного напряжения. Чтобы это не забывать в процессе измерений следует красный щуп прибора включать в гнездо со знаком «-», как было показано на рисунке 2.

Авометры, в отличие от цифровых мультиметров, не имеют режима «прозвонки» полупроводников, поэтому в этом плане их показания заметно различаются в зависимости от конкретной модели. Тут уже приходится ориентироваться на собственный опыт, накопленный в процессе работы с прибором. На рисунке 8 показаны результаты измерений с помощью тестера ТЛ4-М.

Рисунок 8.

На рисунке показано, что измерения проводятся на пределе *1Ω. В этом случае лучше ориентироваться на показания не по шкале для измерения сопротивлений, а по верхней равномерной шкале. Видно, что стрелка находится в районе цифры 4. Если измерения производить на пределе *1000Ω, то стрелка окажется между цифрами 8 и 9.

По сравнению с цифровым мультиметром авометр позволяет более точно определить сопротивление участка база – эмиттер, если этот участок зашунтирован низкоомным резистором (R2_32), как показано на рисунке 9. Это фрагмент схемы выходного каскада усилителя фирмы ALTO.

Рисунок 9.

Все попытки измерить сопротивление участка база – эмиттер с помощью мультиметра приводят к звучанию динамика (короткое замыкание), поскольку сопротивление 22Ω воспринимается мультиметром как КЗ. Аналоговый же тестер на пределе измерений *1Ω показывает некоторую разницу при измерении перехода база – эмиттер в обратном направлении.

Еще один приятный нюанс при пользовании стрелочным тестером можно обнаружить, если проводить измерения на пределе *1000Ω. При подключении щупов, естественно с соблюдением полярности (для транзистора структуры N-P-N плюсовой вывод прибора на коллекторе, минус на эмиттере), стрелка прибора с места не двинется, оставаясь на отметке шкалы бесконечность.

Если теперь послюнить указательный палец, как будто для проверки нагрева утюга, и замкнуть этим пальцем выводы базы и коллектора, то стрелка прибора сдвинется с места, указывая на уменьшение сопротивления участка эмиттер — коллектор (транзистор чуть приоткроется). В ряде случаев этот прием позволяет проверить транзистор без выпаивания его из схемы.

Наиболее эффективен указанный метод при проверке составных транзисторов, например КТ 972, КТ973 и т.п. Не следует только забывать, что составные транзисторы часто имеют защитные диоды, включенные параллельно переходу коллектор – эмиттер, причем в обратной полярности. Если транзистор структуры N-P-N, то к его коллектору подключен катод защитного диода. К таким транзисторам можно подключать индуктивную нагрузку, например, обмотки реле. Внутреннее устройство составного транзистора показано на рисунке 10.

Рисунок 10.

Ранее ЭлектроВести писали, что дожди могут стать новым источником возобновляемой и предельно дешевой энергии: ученые из Гонконга придумали новый тип электрогенератора с высоким КПД и удельной мощностью в тысячу раз большей, чем у существовавших до сих пор других подобных устройств. Их изобретение позволяет получать из падения одной капли воды с высоты 15 см напряжение свыше 140 вольт, а энергии этого падения хватит для питания 100 небольших светодиодных ламп.

По материалам: electrik.info.

Что такое транзистор для печатной платы и как его проверить? — Производство печатных плат и сборка печатных плат

Прежде чем вы сможете понять, как работает транзистор для печатной платы, вы должны сначала понять, что такое транзистор и на что следует обращать внимание при его выборе. Прежде чем купить транзистор для печатной платы, вы должны узнать, как его тестировать.

Что такое транзистор для печатных плат? Транзисторы — это электронные устройства, которые регулируют поток электронов и, следовательно, регулируют электричество. Это означает, что они отвечают за инициирование и прекращение потока электрического тока. Его основной функцией является переключение, а также увеличение количества электронных импульсов, проходящих через печатные платы.
Типы транзисторов для печатных плат PNP и NPN — это два разных типа транзисторов, каждый из которых имеет свой символ схемы. Каждый из обоих транзисторов, изготовленных из полупроводниковых материалов, имеет уникальный набор слоев. Кремниевые транзисторы NPN, которые проще всего производить, являются наиболее широко используемыми транзисторами.
Любой новичок всегда должен начинать с понимания NPN, так как они самые простые для понимания. Если вы разбираетесь в NPN, вам будет несложно помочь вам изучить полный транзистор и его различные разновидности.
Запросить производство и сборку печатных плат сейчас

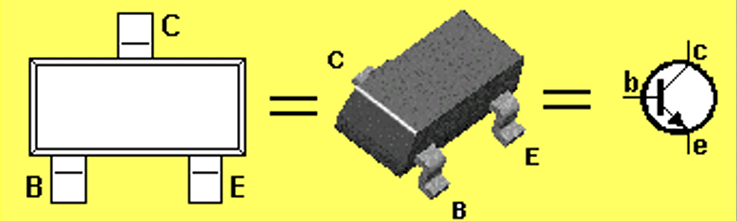

Как читать печатные платы Транзисторы Транзистор Компонент
NPN и PNP — две наиболее распространенные разновидности транзисторов, однако все они могут быть изготовлены различными способами и уникальны. . Изучение транзисторов и понимание того, как интерпретировать транзистор на печатной плате, являются начальными шагами. Как только вы освоите чтение, следующим шагом для вас станет изучение способов их проверки.
Наша статья объяснит и научит вас процессу, связанному с чтением транзистора на печатной плате.
Крайне важно проверить транзисторы, чтобы определить, будут ли они полезны или нет. Начните с поиска маркировки под транзистором или рядом с ним.
Найдите линию, стрелку или треугольник со сторонами, а также линию под ними, которая их связывает.
Если у транзистора печатной платы нет этой линии, используйте ту линию, которая выходит слева, как базу. Металлический корпус выступает в роли фундамента в том случае, если такая линия отсутствует.

Транзистор должен быть расположен так, чтобы выходная линия была обращена к левой стороне.
Обязательно найдите и выделите треугольник, так как этот коллектор NPN будет направлен вверх, а ваш коллектор PNP будет направлен вниз.
Запросить производство и сборку печатных плат сейчас
Проверка транзистора печатной платы
В цепях транзисторы играют решающую роль, поэтому очень важно убедиться, что они работают. Когда они неисправны, в результате схема выходит из строя. По этой причине очень важно протестировать их, чтобы убедиться, что они работают должным образом. Прежде чем приступить к процедуре, убедитесь, что вы понимаете, чего от вас ожидают. Пошаговое руководство по тестированию транзистора на печатной плате приведено здесь.
Шаг 1 Перед проверкой транзистора убедитесь, что через цепь не проходит электричество, отключив ее.
Батарея должна быть извлечена после отсоединения разъема питания AVC. Убедитесь, что на печатной плате нет питания, прежде чем одновременно прикасаться к двум выводам конденсатора каким-либо металлом. Чтобы предотвратить отключение накопленной энергии, используйте отвертку с изоляцией на конце рукоятки.
Шаг 2 Следите за транзистором, который вы будете тестировать, на наличие выводов коллектора, базы и эмиттера. Эти выводы на некоторых транзисторах помечены для простой идентификации. C B, E и B будут отпечатаны на них. Будучи уверенным в ориентации потенциальных клиентов, вы должны запросить каталог у своего поставщика электроники. Вы должны быть уверены, потому что расположение точек зависит от транзистора.
Шаг 3 Если ваш цифровой мультиметр имеет настройку диода, используйте ее на этом шаге; если нет, используйте настройку в омах. Если транзистор работает в аналоговой среде, установите его с помощью шкалы низкого сопротивления.
Шаг 4 Прикоснитесь проводом измерителя к проводу базы, в то время как вы поместите его другой провод на вывод коллектора, чтобы проверить показания коллектора в обоих направлениях база-коллектор. Просмотрите чтение, а затем поделитесь своим советом. Транзистор будет отображать показания для одного направления, а также бесконечность для другого, если он работает правильно.
Шаг 5 При касании вывода к базе, в то время как другой соединяется с эмиттером, вы должны проверить показания эмиттера на его базе в двух направлениях.
Поменяйте местами эти провода, чтобы считывать показания счетчика в противоположном направлении после его проверки. Как и в четвертом шаге, ожидайте, что одно показание должно отображать 600, а другое — неограниченное количество.
Запросить производство и сборку печатных плат сейчас
Шаг 6 PCB Transistor
Удалите его базовый вывод, если показания не близки к 600, поскольку на показания могут влиять другие компоненты. Отсоедините данные от печатной платы, расплавив ее припой, прикрепив к ней базовый вывод. С помощью измерителя проверьте оба пути от базы к коллектору-базе к эмиттеру. Когда вы закончите снимать показания счетчика, расплавьте припой, вставьте этот вывод в отверстие на плате, а затем установите его на место.

Шаг 7 Последний шаг. После тестирования вы должны быть в состоянии сказать, показывают ли показания коллектора или база-эмиттер 0 в двух направлениях или оба указывают на бесконечные задачи. Нули указывают на короткий период времени. Более того, бесконечности — это знаки пробитого транзисторного диода.
Однако вы можете посмотреть здесь, если хотите узнать больше о том, как тщательно проверить печатную плату.
Заключение Перед покупкой транзистора для печатной платы вы должны знать, какой транзистор вы собираетесь использовать. Чтобы убедиться, что из множества вариантов, представленных на рынке, вы получаете наилучшее открывание, которое вам подходит, вы должны позаботиться о нескольких вещах. Большинство поставщиков классифицируют транзисторы в зависимости от их предполагаемого использования или номинальной мощности.
Кроме того, если вы мало знаете или не знакомы с транзисторами для печатных плат, крайне важно поговорить с профессионалом, чтобы не совершить ошибку.
Конструкция печатной платы — рекомендуемый способ проверки того, не сгорел ли транзистор, без сжигания других частей печатной платы
спросил 3 года 11 месяцев назад
Изменено 3 года, 11 месяцев назад
Просмотрено 1к раз
\$\начало группы\$
Это может показаться простым вопросом, но я относительно новичок в реализации схем и работе с печатными платами.
Подозреваю, что у меня сгорел один из транзисторов. Я использую 2N3904.
Например, стоит ли проверять короткое замыкание между базой и эмиттером (должно ли быть короткое замыкание между этими двумя ножками)? Я знаю теоретические свойства транзистора, но давать ему некоторый ток I в базе и проверять, равен ли ток эмиттера (\бета умножить на I), не кажется мне очень хорошей идеей.
печатная плата
печатная плата
схема
защита цепи
печатная плата в сборе
\$\конечная группа\$
2
\$\начало группы\$
Вам нужно снять транзистор с платы и выполнить следующие действия (для транзистора NPN):
Шаг 1: (от базы к эмиттеру)
Подсоедините положительный провод мультиметра к БАЗЕ (B) транзистор. Подсоедините провод отрицательного счетчика к ИЗЛУЧАТЕЛЮ (E) транзистор. Для исправного NPN-транзистора измеритель должен показывать падение напряжения между 0,45 В и 0,9V. Если вы тестируете PNP транзистор, вы должны увидеть «OL» (Over Limit).
Шаг 2: (от базы к коллектору)
Держите положительный провод на ОСНОВЕ (B) и поместите отрицательный провод К КОЛЛЕКЦИОНЕРУ (С).
Для исправного NPN-транзистора измеритель должен показывать падение напряжения между 0,45В и 0,9В. Если вы тестируете PNP-транзистор, вам следует см. «OL» (превышение лимита).
Шаг 3: (Излучатель к базе)
Подсоедините положительный провод от мультиметра к ИЗЛУЧАТЕЛЮ (E) транзистора. Подсоедините отрицательный метр к ОСНОВЕ (B) транзистор.
Для хорошего транзистора NPN вы должны увидеть «OL» (Over Limit). Если вы тестируете PNP-транзистор, измеритель должен показать падение напряжения между 0,45В и 0,9В.
Шаг 4: (от коллектора до базы)

Подсоедините положительный провод от мультиметра к КОЛЛЕКТОРУ (С) транзистора. Подсоедините отрицательный метр к ОСНОВЕ (B) транзистор.
Для хорошего транзистора NPN вы должны увидеть «OL» (Over Limit). Если вы тестируете PNP-транзистор, измеритель должен показать падение напряжения между 0,45 В и 0,9В.
Шаг 5: (от коллектора к эмиттеру)
Подсоедините положительный измерительный провод к КОЛЛЕКТОРУ (C), а отрицательный измерительный провод к ИЗЛУЧАТЕЛЮ (E) — хороший транзистор NPN или PNP будет читать «OL»/превышение лимита на счетчике. Поменяйте местами выводы (положительный к излучателю и Минус к коллектору) — еще раз, хороший транзистор NPN или PNP следует читать «ОЛ».

Источник: https://vetco.net/blog/test-a-transistor-with-a-multimeter/2017-05-04-12-25-37-07
\$\конечная группа\$
