Импульсный блок питания

Как работает ИБП

Неисправности ИБП

Диагностика ИБП

Как проверить блок питания

Пайка блоков питания

Оборудование для ремонта ИБП

Выводы:

Импульсный блок питания

Для обеспечения нагрузки майнеров применяются ИБП различной мощности. В данном материале подробно рассматривается БП применяемый для разных моделей асиков.

В конструкцию ИБП APW7 входит:

• корпус – из экранированной металлической коробки
• печатная плата ИБП имеет установленные радиотехнические компоненты
• система охлаждения состоит из принудительного вентилятора
• провода необходимые для подключения нагрузки

Основную функцию выполняет плата с расположенными на ней элементами.

Сторона монтажа APW7

Элементы расположенные на печатной плате ИБП:

1. FUSE предохранитель
2. Варистор
3. Конденсатор сетевого фильтра
4. Дросселя
5. Блокировочные конденсаторы
6. Конденсатор сглаживающий
7. Фильтрующие конденсаторы
8. Силовые транзисторы
9. Разъем для подключения вентилятора
10. Сглаживающие конденсаторы синхронного выпрямителя
11. Выходной трансформатор
12. Диод
13. PFC транзистор
14. Терморезисторы NTC
15. Реле
16. Дроссель схемы PFC
17. Диодный мост

Сторона печати APW7

Как работает ИБП



Итак, импульсный блок питания APW7 работает по следующему принципу:

1. Схема защиты от превышения напряжения и короткого замыкания. Схема состоит из варистора и предохранителя в термоусадочной трубке. При превышении напряжения свыше 350 V срабатывает варистор (пробивается), предохранитель перегорает, защищая плату ИБП от повышенного напряжения. В таком случае, ремонт состоит из замены предохранителя.
2. Следующий блок – это схема сетевого фильтра. В нее входит конденсатор два дросселя, еще один конденсатор и ряд блокировочных конденсаторов предназначенных для устранения сетевых помех и выбросов помех от блока питания в сеть. При незначительных скачках напряжения дроссель старается увеличить свое магнитное поле, в результате этого все повышенное напряжение поступающее из сети скачкообразно гасится на нем. Конденсаторы сглаживают выбросы от работы импульсного преобразователя и препятствуют проникновению в сеть.
3. После сетевого фильтра стоят терморезисторы с отрицательным сопротивлением (NTC), которые работают на уменьшение сопротивления при нагреве. Это необходимо для ограничения тока через диодный мост в первоначальный момент зарядки конденсаторов сглаживающего фильтра, стоящих после диодного моста.
4. Затем идет выпрямительный диодный мост, на нем получаем из переменного постоянное напряжение. Это напряжение на начальном этапе сглаживается фильтрующими конденсаторами большой емкости 470 мкФ на 450 V каждый. В этот момент времени на конденсаторах появляется напряжение порядка 315 V.
5. Так как у ИБП кроме активной мощности существует реактивная, что отрицательно сказывается для работы. Конструктивно это устраняется за счет схемы PFC (Power Factor Correction) – Коррекция фактора мощности. В данном ИБП она сконструирована на задающей микросхеме импульсов и полевого транзистора. Перед транзистором установлен мощный дроссель высокой индуктивности. В результате работы данной схемы, напряжение на конденсаторах фильтра возрастает до 390 Вольт и оно теперь является основным для питания схем преобразователя постоянного тока.
6. Для работы ШИМ контроллера необходимо использовать постоянное напряжение +12 Вольт. Это напряжение формируется на вспомогательном трансформаторе и выпрямляется диодами. Также данное напряжение необходимо для питания системы охлаждения (вентилятора).
7. От 12 Вольт вспомогательного источника питается схема ШИМ-контроллера, которая формирует импульсы для преобразователя постоянного тока, состоящего из силового трансформатора и двух полевых транзисторов. Импульсы подаются от ШИМ контроллера на задающий генератор. А уже с задающего генератора импульсы поступают на затворы транзисторов которые управляют силовым трансформатором.
8. Импульсное напряжение полученное на вторичной обмотке трансформатора , за счет работы однотактного прямого преобразователя, поступает на схему синхронного выпрямителя. Где напряжение сглаживается синхронным фильтром построенным на конденсаторах и поступает на выходные клеммы для питания хешплат. Обратная связь и стабилизация напряжения осуществляется через схему ШИМ контроллера.
9. Синхронный выпрямитель управляется от схемы формирователя постоянного тока.

Неисправности ИБП

Для импульсных блоков питания характерны следующие неисправности:

• выход из строя диодного моста
• поломка PFC транзистора
• пробой силовых транзисторов
• короткозамкнутые витки силового трансформатора или его обрыв
• перегорание синхронного выпрямителя
• изменение номинала емкости фильтра синхронного выпрямителя
• отсутствие запускающих импульсов в ШИМ-контроллерах, вспомогательного источника 12V и основного
• неисправность реле (слышны щелчки, но ИБП не включается)
• выгорание контактов клемм присоединяемой нагрузки
• не держит нагрузку
• не работает система охлаждения при исправном вспомогательном источнике 12 V
• обрыв SMD резисторов питающих микросхемы ШИМ
• неисправность SMD транзисторов в каскадах согласования

Диагностика ИБП

Ремонт блока питания APW7 начинается с внешнего осмотра. Следует обратить внимание на наличие механических повреждений и ранее выполнявшиеся ремонты. По отсутствию герметика и не отмытому флюсу, можно предположить, что ранее проводился ремонт – плату паяли. Диагностику платы начинаем с нахождения конденсаторов фильтра питания. Как правило они имеют большой размер. Смотрим номиналы его, как видим из надписи на конденсаторе он имеет параметры 450V 470 мкФ каждый.

Фильтрующие конденсаторы диодного моста

Для дальнейшего ремонта необходимо произвести его разряд, независимо от времени его нахождения в нерабочем состоянии. Тестером в режиме измерения постоянного напряжения убеждаемся в отсутствие напряжения на выводах конденсаторов. Для этого подключаем прибор со стороны печатной платы. Если есть напряжение, разряжаем конденсатор при помощи лампы накаливания мощностью 60W и проверяем заново тестером на отсутствие напряжения.

Только после этой процедуры можно выполнять дальнейший ремонт. Для облегчения поиска неисправности убеждаемся косвенно в отсутствие КЗ по цепи основного питания синхронного выпрямителя по основной цепи +12V.



Для этого черный щуп прикладываем к выводу расположенному внизу, а красный к выводу расположенному вверху, мы должны увидеть исправные полевые транзисторы (показания мультиметра MS-319 (стрелочный), должно быть порядка 20 Ом).

Замер выходного сопротивления по цепи 12V

Меняем местами щупы, происходит заряд конденсаторов и сопротивление увеличилось, это говорит о исправности выпрямителя.

Разряд конденсаторов выходного выпрямителя

Продолжаем ремонт, приступаем к диагностике силовой части. Тестером от разъема питания сети в режиме прозвонки проверяем вход одного провода до диодного моста (вход переменного обозначения). Тестер должен показывать 0 (или издать своеобразный звуковой сигнал), что сразу говорит о исправности одной цепи фильтра индуктивности и целостности печатного проводника и предохранителя.

Проверка целостности предохранителя и LC фильтра до входа диодного моста

Аналогично проверяем второй провод, но на другой вывод диодного моста. Это говорит о исправности второго проводника.

Проверка провода и LC фильтра

Ремонт необходим, если мультиметр показал отличные от нуля значения. В таком случае ищем обрыв, устраняем его. В данном случае все исправно.

Далее проверяем сопротивление между двумя сетевыми контрольными точками входа. Оно должно быть высоким (тестер в режиме МОм). Измерение показало в данном случае высокое сопротивление. Это говорит об отсутствии КЗ на входе и исправности варистора. Убедившись в исправности входного блока проверяем диодный мост.

Проверка варистора на отсутствие КЗ

Методика проверки диодного моста стандартная, режим диодной прозвонки. Убедившись в его исправности исследуем блок PFC и его цепи. Проверяем MOSFET (полевой транзистор). Ставим щупы между затвором и истоком, потом затвором и стоком – сопротивление должно быть высоким и тестер нам ничего не показывает. Это правильно.

Измерение сопротивления между затвором и стоком

Далее проверяем Сток-Исток. При приложении к истоку красного щупа, а к стоку черного, мы увидим падение напряжения на диоде порядка 0. 470 mV. В обратном приложении щупов мы не увидим никаких падений. Делаем вывод о исправности транзистора.

Проверка Сток-Исток полевого транзистора

Для измерения импульсов управления на затворе данного транзистора необходимо применить осциллограф. Если импульсы есть делаем вывод о исправности микросхемы и подачи импульса на затвор полевого транзистора.

Проверка ШИМ PFC

Далее проверяем цепь вспомогательного источника питания +12V, собранного на микросхеме ICE2QR4765 указанной по схеме принципиальной. Для этого в режиме диодной прозвонки ставим один щуп на + высоковольтного конденсатора, а второй на вывод 4 данной микросхемы ШИМ, убеждаемся в целостности обмотки трансформатора вспомогательного источника.

Проверка цепи питания микросхемы ШИМ и целостности обмотки трансформатора вспомогательного источника питания

Ремонт необходимо проводить при разряженном высоковольтном конденсаторе и отключенным ИБП от сети!

После этого проверяем работу основного ШИМ и цепей его питания согласно схемы электрической принципиальной. Далее проверяем полу мостовую схему на транзисторах MOSFET. Проверяются они при помощи мультиметра в режиме диодной прозвонки. Первоначально для каждого транзистора проверяем переход Затвор-Исток, мультиметр должен показать OL, это говорит о исправности перехода (он не пробит).

Измерение Затвор-Сток

Следующий шаг, в режиме измерения сопротивления проверяем Затвор-Исток. Одновременно проверяем сопротивление согласующего драйвера. Сопротивление исправного выхода должно быть от 10 до 20 Ом.

Проверка Затвор-Исток

Как видно из измерений, это косвенно говорит о исправности транзисторов. В случае сомнения в исправности транзисторов, их необходимо выпаять, проверить отдельно. Для проверки транзисторов применяется цифровой измеритель LCR-T4.

LCR-T4

Затем проверяем переход Сток-Исток на предмет короткого замыкания. Для этого устанавливаем красный щуп мультиметра на Исток, а черный подсоединяем к Стоку. Падение напряжения в режиме диодной прозвонки должно быть 0,434 V. Это говорит о исправности полевого транзистора.

Измерение перехода Сток-Исток

При приложении щупов в обратном направлении мультиметр показывает OL.

Проверка перехода в обратном направлении

Как проверить блок питания

После успешного определения неисправностей и ремонта поврежденных элементов, блок необходимо протестировать. Для этого ИБП подключают через развязывающий трансформатор к питанию сети. Затем к PSU подключают электронную нагрузку необходимой мощности, для проверки на работоспособность. Тестирование выполняется на протяжении 1-2 часа. Для исключения повторного ремонта, не рекомендуется включать ИБП без подключенной нагрузки.

Пайка блоков питания

Во время ремонта ИБП возникает необходимость проверки элементов. Для этого необходимо выпаять соответствующий элемент с печатной платы. Пайку важно производить аккуратно, используя паяльник требуемой мощности:

• от 80 Ватт – для ремонта силовых элементов: трансформатор, силовые транзисторы, выходные диоды, диодный мост, сглаживающие конденсаторы;
• до 60 Ватт (или термовоздушную паяльную станцию) – для ремонта компонентов малой и средней мощности.

Если ИБП работал с нарушением температурных режимов (перегревался), то при удалении компаунда возможен отрыв SMD компонентов с печатной платы. Важно помнить про это, а при дальнейшем ремонте восстановить обвязку на плату.

При ремонте ИБП используется сплав Розе, для уменьшения температуры заводского припоя и исключения повреждения подводящих проводников.

При монтаже необходимо припаивать на:

• паяльную пасту с температурой плавления 183 градуса Цельсия – элементы малой мощности
• ПОС 61-63 (Pb 61-63/ Sn 40) – силовые электронные компоненты.

После ремонта, перед проведением измерений на транзисторах, важно понизить температуру ИБП, так как в нагретом состоянии, ключи открыты.

Перед пайкой вновь устанавливаемых компонентов (транзисторов) их выводы нужно зачистить и залудить.

После пайки, необходимо отмыть спиртом или другим очистителем те места где выполнялась пайка.

Оборудование для ремонта ИБП

Используемое во время ремонта ИБП оборудование, расходные материалы:

• набор отверток
• бокорезы
• пассатижи
• разрядная лампа
• мультиметр
• осциллограф
• LCR-T4
• SMD-tester 3910
• паяльник от 80 Ватт
• фен термовоздушной станции Quick 857DW+
• микроскоп СМ0745
• бор-машинка
• оловоотсос электрический
• пинцет
• зонд стоматологический (зубочистки деревянные)
• флюс паяльный
• паста BGA
• очиститель платы Falcon 530
• зубная щетка
• оплетка медная шириной 1,5 и 3,0 мм
• сплав Розе
• ацетон для смывания лака

Выводы:

• ИБП – сложное электронное устройство. Ремонт импульсного блока питания в случае возникновения неисправности, необходимо выполнять зная принцип его узлов и элементной базы
• Для определения неисправности ИБП важно соблюдать технику безопасности, так как имеются опасные напряжения от 300 до 400 V, в зависимости от конструкции блока (без PFC 300V с PFC 390V)
• Ремонт иногда осложняется наличием трудно удаляемого влагозащитного покрытия. В своей конструкции ИБП имеет мощные выводы силового трансформатора. Для его выпаивания требуется паяльник с большей мощностью. При ремонте необходимо соблюдать осторожность, чтобы не повредить токопроводящие дорожки
• ИБП для проверки, после выполненного ремонта, обязательно включается под нагрузку. С отключенной нагрузкой могут выйти из строя силовые ключи
• Для того чтобы научиться ремонту импульсных блоков питания для майнеров, приглашаем вас на соответствующий курс в Bgacenter

Как мультиметром проверить транзистор

Почему не работает транзистор

Наиболее вероятные причины, по мнению специалистов, выхода из строя триода в схеме следующие:

• когда пропадает (обрывается) один из переходов;
• пробой перехода;
• пробой на одном из участков эмиттера или коллектора;
• потеря мощности полупроводниковым прибором в работе;
• визуальные повреждения выводов транзистора.

Признаки, по которым можно определить визуально поломку триода в схеме: потемнение или изменение первоначального цвета полупроводникового прибора, изменение его формы «выпуклость», наличие черного пятна.

Как проверить транзисторКак проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов.

Проверка транзистора мультиметром (тестером) (прозвонка транзистора) производится следующим образом. Для лучшего понимания процесса на рисунке изображён “диодный аналог” npn-транзистора. Т.е. транзистор как бы состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.

• База – Эмиттер (BE): соединение должно вести себя как диод и проводить ток только в одном направлении.
• База – Коллектор (BC): соединение должно вести себя как диод и проводить ток только в одном направлении.
• Эмиттер – Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При прозвонке pnp-транзистора “диодный аналог” будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае “Эмиттер – Коллектор” – ни в каком направлении.

Классификация транзисторов.

Проверка простой схемой включения транзистора

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как “ключ”. Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора.

Это очень важно, иначе транзистор “сгорит” во время проверки. Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании – гаснуть. Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.

Проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов. Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Будет интересно➡ Схема подключения проходного двухклавишного выключателя

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода. Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом. Делая вывод из всех замеров, база располагается на правом выводе.

Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Как прозвонить мультиметром транзистор

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

• соединение «база-коллектор» должно проводить электрический ток в одном направлении;
• соединение «база-эмиттер» проводит электрический ток в одном направлении;
• соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Методы проверки различных транзисторов.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Материал в тему: все о переменном конденсаторе.

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно. Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE.

Будет интересно➡ Как выбрать зарядное устройство для телефона и сделать его своими руками

Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31. Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры.

Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Проверка транзистора.

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить мультиметром транзистор IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный.

Первый образует канал управления, а второй – силовой канал. Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.

Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом. Теперь необходимо убедиться в функциональности транзистора.

Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору.

На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Основные типы транзисторов

Существует два основных типа транзисторов – биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае – только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов – дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов – «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам – эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов – носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.

Как проверить мультиметром полевой транзистор

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления. Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства.

Будет интересно➡ Как проверить диодный мост мультиметром?

Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору. Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее. Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

1. Необходимо снять с транзистора статическое электричество.
2. Переключить измерительный прибор в режим проверки полупроводников.
3. Подключить красный щуп к разъему прибора «+», а черный «-».
4. Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
5. Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
6. Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
7. Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
8. Изменив полярность проводов, показания напряжения должны остаться неизменными.
9. Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время.

Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения. Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального.

Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную. Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра.

Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

Подключения транзистора к тестеру

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

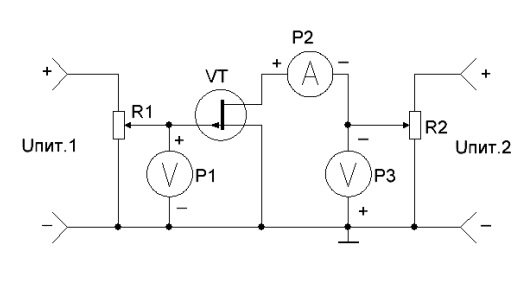

Типовая схема полевого транзистора представлена на рисунке. Основные выводы – затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в импульсных блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный – к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности. Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов. После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

Проверка транзистора: пошагово и просто

Некоторое время назад мы опубликовали туториал о том, как можно проверить конденсаторы. Теперь настала очередь еще одного важного электронного компонента, как это. Здесь вы можете увидеть, как проверить транзистор очень просто и пошагово, и вы можете сделать это с помощью таких обычных инструментов, как мультиметр.

Разновидность транзисторов широко используется во множестве электронных и электрических схем для управления этим твердотельным устройством. Поэтому, учитывая, насколько они часты, вы обязательно столкнетесь со случаями, в которых вам придется их проверять…

Содержание

• 1 Что мне нужно?
• 2 шага для проверки биполярного транзистора
  • 2.1 FET транзистор

Что мне нужно?

Если у вас уже есть хороший мультиметр или мультиметр, это все, что вам нужно для проверки транзистора. Да, этот мультиметр должен иметь функцию проверки транзисторов. Многие из современных цифровых мультиметров имеют эту функцию, даже самые дешевые. С его помощью вы можете измерить биполярные транзисторы NPN или PNP, чтобы определить, неисправны ли они.

Если это ваш случай, вам нужно будет только вставить три контакта транзистора в гнездо мультиметра, указанное для него, и установить селектор на hFE положение для измерения коэффициента усиления. Таким образом, вы можете получить показания и проверить таблицу данных, соответствует ли она тому, что она должна дать.

Шаги по проверке биполярного транзистора

К сожалению, не все мультиметры имеют эту простую функцию, и проверить ее более ручным способом с любым мультиметром придется делать иначе, с функцией проверки «Диод».

1. Первое, что нужно сделать, это удалить транзистор из схемы, чтобы получить лучшее чтение. Если это компонент, который еще не припаян, вы можете сохранить этот шаг.
2. Тест База для эмитента :
   1. Подсоедините положительный (красный) вывод мультиметра к базе (B) транзистора, а отрицательный (черный) вывод к эмиттеру (E) транзистора.
   2. Если это NPN-транзистор в хорошем состоянии, измеритель должен показать падение напряжения между 0,45 В и 0,9 В.В.
   3. В случае PNP на экране должны отображаться инициалы OL (Over Limit).
3. Тест База для коллектора :
   1. Подсоедините положительный вывод мультиметра к базе (B), а отрицательный вывод — к коллектору (C) транзистора.
   2. Если это NPN в хорошем состоянии, падение напряжения будет между 0,45В и 0,9В.
   3. Если это PNP, снова появится OL.
4. Тест Эмитент по базе :
   1. Подключите положительный провод к эмиттеру (E), а отрицательный провод к базе (B).
   2. Если это NPN в идеальном состоянии, на этот раз будет отображаться OL.
   3. В случае PNP будет показано падение 0,45 В и 0,9 В.
5. Тест Коллектор на Базу :
   1. Подсоедините плюс мультиметра к коллектору (С), а минус к базе (В) транзистора.
   2. Если это NPN, он должен появиться на экране OL, чтобы показать, что все в порядке.
   3. В случае PNP падение снова должно составлять 0,45 В и 0,9 В, если все в порядке.
6. Тест Коллектор к Излучателю :
   1. Подсоедините красный провод к коллектору (C), а черный провод к эмиттеру (E).
   2. Будь то NPN или PNP в идеальном состоянии, на экране будет отображаться OL.
   3. Если поменять местами провода, положительный на эмиттере и отрицательный на коллекторе, как на PNP, так и на NPN, также должно быть написано OL.

Любые различных измерений из них, если все сделано правильно, укажут на неисправность транзистора. Вы также должны принять во внимание кое-что еще, а именно то, что эти тесты определяют только наличие короткого замыкания или обрыва транзистора, но не другие проблемы. Следовательно, даже если он их проходит, у транзистора может быть какая-то другая проблема, препятствующая его корректной работе.

Полевой транзистор

В случае полевого транзистора , а не биполярный, то вы должны выполнить следующие действия с вашим цифровым или аналоговым мультиметром:

1. Включите мультиметр в функцию проверки диодов, как и раньше. Затем поместите черный (-) щуп на клемму «Слив», а красный (+) щуп на клемму «Источник». В результате должно получиться значение 513 мВ или подобное, в зависимости от типа полевого транзистора. Если показание не получено, оно будет разомкнуто, а если оно очень низкое, произойдет короткое замыкание.
2. Не снимая черный наконечник со сливного отверстия, поместите красный наконечник на терминал Gate. Теперь тест не должен возвращать никаких показаний. Если он показывает какие-либо результаты на экране, значит, имеет место утечка или короткое замыкание.
3. Поместите наконечник в фонтан, а черный останется в сливе. Это проверит соединение Drain-Source, активировав его и получив низкое значение около 0,82 В. Для деактивации транзистора необходимо закоротить три его вывода (DGS), и он вернется из включенного состояния в нерабочее состояние.

С его помощью можно тестировать транзисторы типа FET, такие как MOSFET. Не забудьте иметь технические характеристики или листы данных из них, чтобы знать, адекватны ли полученные вами значения, поскольку они различаются в зависимости от типа транзистора …

Содержание статьи соответствует нашим принципам редакционной этики. Чтобы сообщить об ошибке, нажмите здесь!.

Это может вас заинтересовать

Как проверить фототранзистор мультиметром?

Фотодиод

Шум (электроника)

Тонкопленочный транзистор

Транзистор

Пентацен

9 ответы найдены

ответы найдены

фотометр, и состоит только в том, что диод фотометр, и состоит только в том, что фотометр интерференции, и состоит в том, что диод фотометр измерительный цифровой мультиметр, в то время как электронная схема, необходимая в обычном фотометре, отсутствует.

Солнечная фотометрия с использованием измерений напряжения разомкнутой цепи фотодиода

01 августа 1995 г.• Обзор научных инструментов



5

цитаты

---

Параметрическая оптимизация для фотохимической обработки меди с использованием реляционного метода Грея

20 декабря 2016 г. •



22

ссылки

---

Это говорит о том, что пентаценовый тонкопленочный транзистор имеет характеристики фототранзистора.

Анализ интерфейсных состояний пентаценового органического тонкопленочного фототранзистора методом проводимости

16 февраля 2009 г. • Датчики и приводы А-физические



17

В дополнение к характеристикам скорости и шума

9016 photo-TFT конкурентоспособен с кремниевыми фототранзисторами, и, что более важно, его превосходство заключается в оптической прозрачности.

Тонкопленочный фототранзистор с двойным затвором и высоким коэффициентом усиления фотопроводимости для обеспечения высокой надежности и плоскопанельного прозрачного формирователя изображения с низким уровнем шума. передняя активная область на одной тестовой структуре транзистора с двумя отдельными базовыми контактами, что делает ее простым и привлекательным инструментом для определения характеристик биполярных транзисторов.

Извлечение последовательных сопротивлений эмиттера и базы биполярных транзисторов из одного измерения постоянного тока

01 мая 2000 г. • IEEE Transactions on Semiconductor Manufacturing



19

цитирования

---

Это позволяет предположить, что пентаценовый тонкопленочный транзистор ведет себя как фототранзистор.

Высокоподвижный пентаценовый тонкопленочный фототранзистор с диэлектриком под затвором из поли-4-винилфенола

01 декабря 2009 г. • Датчики и приводы А-физический тип ИК-фотодетектора с высокой чувствительностью к ИК-излучению 114%/Вт·см⁻².

Полевой транзистор MoS₂ со стробируемым инфракрасным излучением.

14 декабря 2015 г. • Optics Express



10

цитирования

---

Исследуемый SiGe HPT имеет потенциально более низкую стоимость по сравнению со стандартными PIN-фотодетекторами, поскольку он изготавливается с использованием технологии консолидированного SiGe.
