Как проверить транзистор мультиметром

Как проверить транзистор мультиметром. Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья.

Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем

Что такое транзистор

---

Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Транзистор один из основных компонентов микросхем и электрических схем

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.

Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Принцип работы полевого транзистора

Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.

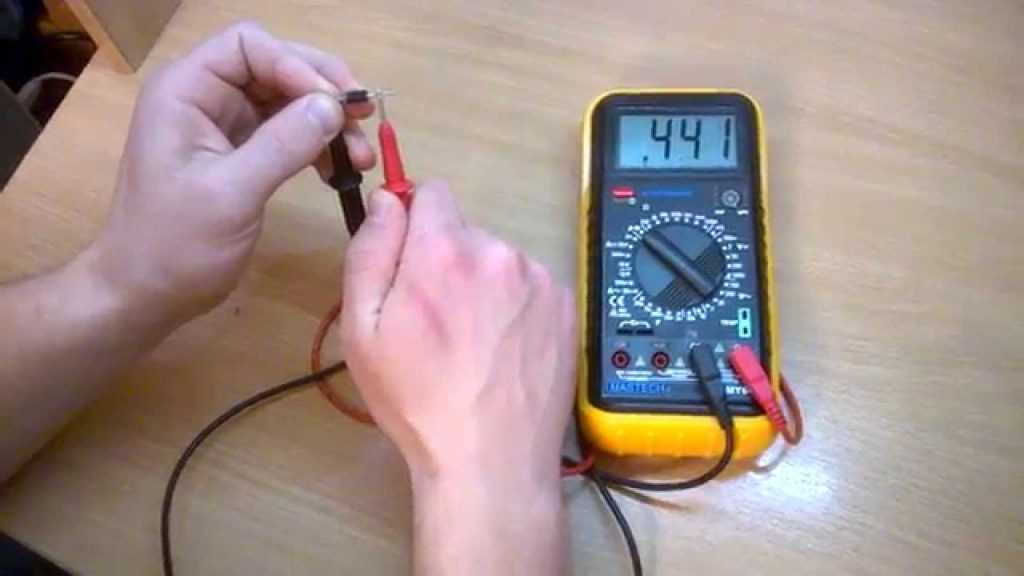

Как проверить мультиметром транзистор

---

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.

Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода.

Чтобы определить состояние транзистора, необходимо протестировать каждый его элемент

Важно! Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом.

Делая вывод из всех замеров, база располагается на правом выводе. Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Схема проверки транзисторов с помощью мультиметра

Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.

Как прозвонить мультиметром транзистор

---

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

• соединение «база-коллектор» должно проводить электрический ток в одном направлении;
• соединение «база-эмиттер» проводит электрический ток в одном направлении;
• соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Точки проверки транзистора p-n-p

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Принцип работы биполярного транзистора

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно.

Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE. Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31.

Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Схема проверки тиристора мультиметром

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить мультиметром транзистор IGBT

---

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.

Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

IGBT-транзисторы с напряжением коллектор-эмиттер

Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.

<

Важно! Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.

Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Проверка транзистора мультиметром без выпаивания из микросхемы

Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Как проверить мультиметром полевой транзистор

---

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления.

Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства. Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору.

Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали типа MOSFET имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Полезный совет! Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.



Устройство полевого транзистора с N-каналом

Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

1. Необходимо снять с транзистора статическое электричество.
2. Переключить измерительный прибор в режим проверки полупроводников.
3. Подключить красный щуп к разъему прибора «+», а черный «-».
4. Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
5. Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
6. Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
7. Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
8. Изменив полярность проводов, показания напряжения должны остаться неизменными.
9. Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Пошаговая проверка полевого транзистора мультиметром

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время. Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения (см. п.7 и 8).

Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального. Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

Как проверить мультиметром транзистор: видео инструкция

---

3 простых способа проверки транзистора

3 простых способа проверки транзистора — полезная информация от интернет-магазина электронных компонентов «Чип-Проф»

Обратный звонок

+7 (921) 576-47-07

Lyutenko. [email protected]

Пн — пт с 10:00 до 17:00

Search

• Главная
• Полезная информация
• 3 простых способа проверки транзистора

Транзисторы — незаменимые электронные компоненты, без которых не обходится сегодня ни одна мало-мальски сложная схема. По своей сути они являются полупроводниковыми ключами, которые управляют более мощной нагрузкой. Наверняка у каждого радиолюбителя в ящиках хранится несколько десятков старых транзисторов, выбросить которые не поднимается рука. Что ж, быть может, пора проверить их работоспособность и всё же сделать небольшую ревизию?

Способ № 1

Самый простой способ проверить транзистор на предмет работоспособности — это прозвонить его мультиметром. Однако многие радиолюбители скептически относятся к этому способу, предпочитая воочию лицезреть работу устройства, а не ориентироваться на коэффициент усиления в его числовом представлении на экране. Кроме того, далеко не все электронные компоненты можно протестировать с помощью цифрового мультиметра. Биполярные транзисторы, к примеру, проверить очень легко, а вот полевые — нет. Описанный ниже способ позволяет с высокой точностью тестировать любые транзисторы, независимо от их маркировки и номинала.

Как видите, схема очень проста. Она включает в себя:

• токоискатель;
• трансформатор;
• резистор.

При выборе трансформатора лучше отдать предпочтение модели с двумя вторичными обмотками, а на роль токоискателя отлично подойдёт неоновая лампочка. Что до резистора, то его сопротивление должно лежать в диапазоне от 70 до 550 Ом. Если под рукой нет подходящего источника питания, на его роль подойдёт обычная пальчиковая батарейка. Для проверки полевых трансформаторов можно увеличить напряжение путём последовательного подключения нескольких батареек. О работоспособности транзистора будет свидетельствовать свечение неоновой лампочки.

Способ № 2

В данной схеме используется светодиод 3 мм, а транзистор выступает в роли управляемого электричеством ключа. При замыкании контакта светодиод должен включаться, а при размыкании — выключаться. Если это происходит, значит все электронные компоненты схемы, включая транзистор, полностью исправны.

Способ № 3

Иногда случается так, что в схему нужно включить биполярный транзистор, но данного электронного компонента нет под рукой. В таком случае вам поможет следующая схема.

В данной схеме используются два полупроводниковых диода, которые моделируют работу транзистора биполярного типа. Проверить работу такого самосборного транзистора очень просто: достаточно прозвонить каждую пару контактов в двух направлениях.

Назад

• Источник питания
• Переключатели
• Светодиоды
• Конденсаторы
• Резисторы
• Микросхемы
• Транзисторы
• Диоды
• Конвертеры
• Фильтры
• Индуктивность
• Генераторы
• Преобразователи
• Соединители
• Дроссели
• Микроконтроллеры
• Трансформаторы

Наши партнеры

Покупателям

• Войти
• Зарегистрироваться
• Оплата и доставка
• Полезная информация

Как проверить транзисторы NPN и PNP с помощью мультиметра.

Нравится и делится

Интерпретация того, является ли транзистор типом PNP или NPN, ставила многих людей в затруднительное положение при выборе транзистора. Просто представьте, что вы работаете над схемой и вам нужны транзисторы, но вы не можете знать, какой у вас тип — PNP или NPN. Я хорошо помню те дни, когда они должны были маркировать мой транзистор в магазине, чтобы помочь мне идентифицировать их, не зная, только с помощью мультиметра, я мог определить, является ли транзистор PNP или NPN. Заставляет меня пройти через строгий стресс, проверяя этикетку, и иногда этикетка становится бледной для просмотра.

Но, зная, как пользоваться мультиметром, я смог умело определить, является ли транзистор транзистором NPN или PNP. Так что поверьте мне, что так много людей, у которых все еще есть проблемы, с которыми я сталкиваюсь, должны прочитать этот конкретный пост, поскольку я делюсь решением проблемы.

Прежде чем приступить к основному делу, давайте напомним себе, как мы можем определить цоколевку транзистора.

Как определить распиновку транзисторов BJT.

Для ТО9Транзисторы 2А, ТО92Б и ТО92С.

Транзистор этого типа имеет трехвыводную схему контактов: коллектор, база и эмиттер. Есть способ, которым мы пользуемся при определении этого вывода на биполярном транзисторе. Поместив транзистор плоской поверхностью вверх, с левой стороны пометьте первый вывод эмиттера, вторую базу и третий коллектор.

Для транзисторов ТО18.

Этот тип транзистора имеет круглый металлический корпус с выводами под металлической чашкой.

, чтобы определить клемму этого типа транзистора, выберите транзистор и обратите внимание на небольшой выступ вокруг металлического корпуса

. Ближний к проекции штифт — это эмиттер, а центральный — база с последним эмиттером.

Для транзисторов TO220

Это тип транзисторов, которые выглядят как микросхема регулятора напряжения. Обычно они подключаются к радиатору охлаждения в контурах охлаждения.

При идентификации цоколевки этого типа транзистора. Металлическая сторона транзистора обращена к земле, а другая сторона обращена вверх. Начиная с левой стороны, пронумеруйте и пометьте контакты. Первый — это база, второй — коллектор, а последний — излучатель.

Тип транзистора ТО3.

эта форма транзистора имеет металлический корпус корпуса и два контакта под транзистором. Металлический корпус транзистора является эмиттером, а оставшиеся два вывода — базой и коллектором.

Как проверить электронный диод с помощью мультиметра

Как мультиметр можно использовать для определения PNP и NPN транзисторов BJT.

Зная распиновку транзистора, следующим шагом будет определить, является ли транзистор типом PNP или NPN. И это можно сделать, просто воспользовавшись мультиметром или изучив схемы транзисторов. При проверке транзистора в цепи удалите транзистор из цепи перед проверкой.

Этапы идентификации BJT-транзистора типа NPN.

• Установите мультиметр в режим измерения диодов. Это можно сделать, повернув ручку и установив ее в режим диода.

• Включите мультиметр и поместите красный щуп мультиметра на средний контакт (базу) транзистора.

• Используйте второй щуп измерителя (черный) и коснитесь первого контакта (эмиттера). Некоторые значения напряжения будут отображаться на измерителе.

• оставив красный щуп на базе, меняем черный щуп на коллектор, третий пин, и записываем значение напряжения на мультиметре.

• Логика теста NPN такова: эмиттер (E) из материала N-типа такой же, как катод диода.

Проверка транзистора NPN с помощью мультиметра

База (В) из материала N-типа такая же, как и анод диода.

коллектор (C) из материала типа N, такой же, как катод диода.

• поэтому, если положительный щуп мультиметра подключен к аноду, а отрицательный щуп к аноду, то измеритель будет отображать напряжение от 0,5 В до 0,7 В. А когда щуп подключен наоборот, на индикаторе отображается OL, что означает обрыв цепи.

Идентификация транзистора BJT типа PNP

• Установите мультиметр в режим диода.
• Поместите отрицательный щуп мультиметра на контакт 2 (База) транзистора.
• Прикоснитесь положительным щупом к контакту 1 (эмиттер) транзистора, и измеритель отобразит напряжение. Вольт будет между 0,5В-0,7В.
• Прикосновение положительного щупа к контакту 3 (коллектор). Счетчик по-прежнему будет показывать вольт. Между 0,5В — 0,7В.
• Снятие отрицательного щупа с основания и установка его на любой другой контакт. Мультиметр не будет отображать OL.

Нравится и делиться

By Sparkrey 16 сентября 2021 г. ElectronicsLeave a Comment on Как проверить транзисторы NPN и PNP с помощью мультиметра.

Тестирование транзисторов — транзисторы с биполярным соединением

Биполярные переходные транзисторы

Существует несколько различных способов проверки транзисторов. Их можно протестировать а в схеме, методом замещения, или с транзистором тестер или омметр. С помощью большинства тестеров транзисторов можно проверить транзистор в цепи или вне ее.

Существует четыре основных теста, необходимых для транзисторов при практическом поиске и устранении неисправностей: усиление, утечка, пробой и время переключения. Для обслуживания и ремонта, однако проверки двух-трех параметров обычно достаточно, чтобы определить требуется ли замена транзистора.

Поскольку охватить все различные типы тестеров транзисторов нецелесообразно. а поскольку к каждому тестеру прилагается собственное руководство по эксплуатации, будем двигаться дальше на то, что вы будете чаще использовать для проверки транзисторов — омметр.

С помощью омметра можно выполнить два теста: коэффициент усиления и сопротивление перехода. Тесты сопротивления перехода транзистора выявит утечку, короткое замыкание и обрыв.

Тест коэффициента усиления транзистора
Базовый тест коэффициента усиления транзистора можно выполнить с помощью омметра и простой тестовой схемы. Тестовую схему можно составить всего из пары резисторов и переключателя, как показано на рисунке. на рисунке ниже. Принцип теста заключается в том, что мало или совсем нет ток будет течь в транзисторе между эмиттером и коллектором до тех пор, пока эмиттер-база соединение смещено вперед. Единственная предосторожность, которую вы должны соблюдать, связана с омметром. В счетчике можно использовать любую внутреннюю батарею при условии, что ее емкость не превышает максимальное напряжение пробоя коллектор-эмиттер.

Проверка коэффициента усиления транзистора с помощью омметра.

Когда переключатель на рисунке выше находится в разомкнутом положении, как показано, напряжение отсутствует. применяется к базе транзистора PNP, а переход эмиттер-база не смещен в прямом направлении. Следовательно, омметр должен показывать высокое сопротивление. Когда ключ замкнут, цепь эмиттер-база смещена в прямом направлении. напряжением на R ₁ и R ₂ . Актуально сейчас течет в цепи эмиттер-коллектор, что приводит к снижению показаний сопротивления на омметре.

Чтобы проверить NPN-транзистор с помощью этой схемы, просто поменяйте местами выводы омметра. и выполните процедуру, описанную ранее.

Проверка сопротивления перехода транзистора
Омметр можно использовать для проверки транзистора на утечку (нежелательное протекание тока) путем измерения прямой линии база-эмиттер, база-коллектор и коллектор-эмиттер и обратные сопротивления.

Для простоты рассмотрим тестируемый транзистор на каждом изображении на рисунке ниже. как два диода, соединенных встречно. Следовательно, каждый диод будет иметь низкое прямое сопротивление и высокое обратное сопротивление. Измеряя эти сопротивления с помощью омметра, как показано на рисунке, можно определить, Транзистор пропускает ток через свои переходы. При изготовлении этих измерений, избегайте использования глюкометра с высоким напряжением внутренней батареи. Это условие может повредить маломощный транзистор.

Проверка утечки транзистора с помощью омметра.

Теперь рассмотрим возможные проблемы с транзисторами, которые могли бы существовать, если бы указанное показания на рисунке выше не получены.
