Транзисторные стабилизаторы — О поездах и железной дороге

Страница 29 из 49

Функциональная схема транзисторного стабилизатора (рис. 93) состоит из управляющего элемента УЭ, усилителя постоянного тока УПТ и исполнительного элемента ИЭ. Управляющий элемент УЭ включается параллельно нагрузке и имеет схему сравнения. Здесь сравниваются напряжение

а — коэффициент деления выходного напряжения) с опорным (эталонным) напряжением Uэт. Напряжение на выходе управляющего элемента равно разности этих напряжений, т. е.

Усилитель постоянного тока УПТ предназначен для повышения чувствительности стабилизатора. Он усиливает разностное напряжение, которое воздействует на Исполнительный элемент схемы ИЭ. В результате изменяется сопротивление исполнительного элемента, включенное последовательно с сопротивлением нагрузки Rн. Сопротивление исполнительного элемента автоматически увеличивается с возрастанием входного напряжения или сопротивления и уменьшается при снижении входного напряжения или уменьшении сопротивления нагрузки Rн.

Благодаря этому поддерживается Практически постоянным выходное напряжение стабилизатора как при колебании входного напряжения, так и при изменении тока нагрузки.

В простейшем транзисторном стабилизаторе напряжения (рис. 94, а) в качестве управляющего элемента используется мост, состоящий из резисторов R1, R2, R3 и кремниевого стабилитрона Д. К диагонали моста аб приложено выходное напряжение стабилизатора UВЫХ, а к диагонали вг присоединен участок эмиттер — база транзистора Т2. Транзистор Т2 выполняет роль усилителя постоянного тока, а транзистор Т1 — исполнительного элемента стабилизатора. Сопротивление участка эмиттер — коллектор исполнительного транзистора Т1 включено последовательно в цепь нагрузки RH.

Рис. 93. Функциональная схема транзисторного стабилизатора напряжения

Резистор R4 включен в цепь коллектора транзистора Т2. Поэтому с изменением тока коллектора транзистора Т2 будут изменяться падение напряжения на резисторе R4 и потенциал базы транзистора Т1 относительно его коллектора и эмиттера.

Напряжение между точками в и г моста управляющего элемента

Рассмотрим процесс стабилизации при уменьшении входного напряжения UВХ. Выходное напряжение UВЫХ стабилизатора при этом сначала снизится. В результате уменьшатся падение напряжения

и напряжение U2 на участке эмиттер — база транзистора Т2.

Уменьшение напряжения Uвг снизит ток в цепи коллектора транзистора Т2, в результате чего уменьшаются падение напряжения на резисторе R4 и потенциал базы исполнительного транзистора Т1 относительно коллектора. Разность потенциалов между эмиттером и базой транзистора Т1 увеличивается. В результате уменьшится сопротивление участка эмиттер—коллектор этого транзистора, а напряжение на нагрузке Rн восстановится примерно до номинального значения.

С увеличением входного напряжения UΒΧ напряжение Uвых, ток коллектора транзистора Т2 и падение напряжения на резисторе R4 увеличатся, а напряжение между эмиттером и базой транзистора Т1 уменьшится. В результате сопротивление участка эмиттер—коллектор транзистора Т1 увеличится, а напряжение на нагрузке уменьшится, приближаясь к своему номинальному значению.

Рис. 94. Схема транзисторных стабилизаторов напряжения

Аналогичным образом стабилизируется выходное напряжение с изменением сопротивления нагрузки Uн.

Транзисторные стабилизаторы напряжения, выполненные по рассматриваемой схеме, имеют невысокую точность стабилизации напряжения и малую выходную мощность.

Усовершенствованная схема транзисторного стабилизатора напряжения (рис. 94, б) от рассмотренной выше схемы отличается следующим. Для повышения стабильности эталонного напряжения UЭТ последовательно с кремниевым стабилитроном Д1 включен германиевый диод ГД. При этом положительный температурный коэффициент напряжения кремниевого стабилитрона компенсируется отрицательным температурным коэффициентом германиевого диода.

Усилитель постоянного тока имеет два каскада (транзисторы Т4 и Т3). Благодаря этому увеличивается коэффициент усиления усилителя, повышается чувствительность стабилизатора напряжения. Усилитель постоянного тока получает повышенное стабилизированное напряжение от дополнительного источника напряжения Uдоб.

Стабилизированное напряжение возникает на кремниевом стабилитроне Д2, в цепь которого включено ограничительное сопротивление RO. Такое питание улучшает работу усилителя постоянного тока и качество стабилизации напряжения.

Для повышения мощности исполнительный элемент схемы составлен из двух параллельно включенных транзисторов Т1 и Т2. Резисторы R5 и R6 включены в цепи эмиттеров для равномерного распределения токов между этими транзисторами. Базы транзисторов Т1 и Т2 соединяются с эмиттером транзистора Т3.

<< Назад   Оглавление  Вперёд >>

«Почему резисторы называют не энергоёмкими, а конденсаторы и катушки наоборот?» — Яндекс Кью

Electronics Triton

Популярное

Сообщества

ФизикаЭлектроника+3

Гриша Таюрский

Electronics Triton  ·

6,7 K

ОтветитьУточнитьTest Instruments

18

ТОО Test instruments поставляет промышленные приборы и инструмент в Казахстан.  · 25 окт 2021  · pribor. kz

Отвечает

Дмитрий Тин

Потому что конденсаторы накапливают в себе электростатическую энергию, а катушки — магнитную. В резисторе ничего не накапливается, он только создает сопротивление электрическому току.

1 эксперт согласен

аккуммаркет

подтверждает

25 октября 2021

Добавить нечего)

Комментировать ответ…Комментировать…

Владимир

26

Системы автоматики промышленных объектов, электроника, электрика, радиолюбительство. ПОЛЕЗ…  · 5 янв 2022

Да очень просто. И кто же назвал это дело «энергоёмкими»?? И вообще, откуда такие дебильные вопросы, прикол это или попытка только ? Ёмкости имеют таинственное свойство накапливать энергию и отдавать её. Резистор же умеет только поглощать её. Вопрос некорректный, энергоёмкими могут быть аккумуляторы и конденсаторы, а катушки вот энергию не сохраняют, отдать могут… Читать далее

1 эксперт согласен

Akilya Galimova

подтверждает

12 января 2022

Согласна. Энергоемкость — это другое.

К резисторам и конденсаторам не имеет отношение.

Комментировать ответ…Комментировать…

Константин Тверев

1,0 K

мат-мех СПбГУ  · 12 апр 2022

Потому, что так удобнее для понимания начинающих. И кто-то пытается обозвать своими словами обратимость процессов, ибо так кажется лучше:) На вкус и цвет… Но если мы рассмотрим односторонний процесс — сколько энергии можно «закачать» в радиодеталь без фатальных последствий, то самыми энергоёмкими окажутся катушки, только сложно в них такой ток направить и магнитное поле… Читать далее

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

О сообществе

Electronics Triton

Разбираем все тонкости работ о тех или иных вещах дискутируем ,электронику со всех ее сторон,и рассмотрим аспекты и значимость электроники в обществе человека

Транзистор

против резистора: в чем разница?

Вы знаете разницу между транзистором и резистором? Если нет, не волнуйтесь! Ты не один. В этой статье мы подробно обсудим различия между транзисторами и резисторами. Мы ответим на распространенные вопросы об этих компонентах и ​​предоставим советы по выбору того, который соответствует вашим потребностям. Итак, если вы только начинаете заниматься электроникой или являетесь опытным профессионалом, читайте дальше, чтобы узнать больше!

Что такое транзистор?

Транзистор представляет собой полупроводниковый прибор с тремя выводами, который можно использовать для усиления или переключения электронных сигналов. Термин «транзистор» был придуман в лабораториях Белла тремя изобретателями.

Первый практичный транзистор был изобретен в 1947 году Уильямом Шокли, одним из изобретателей. Транзисторы изготавливаются из таких материалов, как германий и кремний. Сегодня они встречаются почти во всех типах электронного оборудования, включая радиоприемники, компьютеры и мобильные телефоны. [1]

Типы транзисторов

Транзисторы бывают двух основных типов: биполярные транзисторы (BJT) и полевые транзисторы (FET).

Транзисторы BJT

Транзисторы BJT имеют три вывода: база, коллектор и эмиттер. Большинство BJT-транзисторов имеют тип NPN, что означает, что ток течет от коллектора к эмиттеру при приложении напряжения к базе. Транзисторы PNP работают наоборот; ток течет от эмиттера к коллектору при приложении напряжения к базе. [2], [3]

Полевые транзисторы

Полевые транзисторы состоят из трех областей: истока, стока и затвора. Ток, протекающий между истоком и стоком, регулируется напряжением, приложенным к затвору.

Существует два типа полевых транзисторов: n-канальный и p-канальный .

N-канальный полевой транзистор имеет канал, состоящий из электронов, а p-канальный полевой транзистор имеет канал, состоящий из дырок.

Основное различие между BJT и FET транзисторами заключается в том, что в BJT транзисторе протекание тока контролируется напряжением, приложенным к клемме базы, а в FET транзисторе протекание тока контролируется напряжением, приложенным к клемме затвора . [4]

Как работают транзисторы

Транзистор всегда имеет три вывода: база, коллектор и эмиттер. База — это клемма управления, а коллектор и эмиттер — выходные клеммы. Переход коллектор-база смещен в обратном направлении, а переход эмиттер-база смещен в прямом направлении.

Работу транзистора можно объяснить трехслойной системой. Два слоя легированы одним и тем же проводником, а слой между ними легирован проводником другого типа. Когда транзистор закрыт, ток между коллектором и эмиттером отсутствует.

Однако при подаче напряжения на вывод базы возникает ток между выводами коллектора и эмиттера. Этот ток называется током коллектора, и он пропорционален напряжению, приложенному к клемме базы. Ток коллектора можно регулировать, изменяя напряжение, подаваемое на клемму базы.

Транзистор можно использовать в качестве усилителя, подав слабый сигнал на клемму базы. Это создаст больший сигнал между клеммами коллектора и эмиттера. Транзистор также можно использовать в качестве переключателя, подав достаточно большое напряжение на вывод базы. Это включит транзистор и позволит току течь между выводами коллектора и эмиттера. [5]

Применение транзисторов

Транзистор имеет множество применений, включая усиление, преобразование сигнала и переключение. Он используется в качестве активного компонента в электронных схемах. Многие цифровые и аналоговые интегральные схемы используют транзисторы.

Усиление

Транзистор можно использовать в качестве усилителя, подав слабый сигнал на клемму базы. Это создаст больший сигнал между клеммами коллектора и эмиттера. Транзистор можно использовать как линейный усилитель или как переключатель в зависимости от конфигурации схемы.

Переключение

Транзисторы также используются в качестве переключателей. Небольшой ток или напряжение, подаваемые на клемму базы, могут управлять гораздо большим током, протекающим между клеммами коллектора и эмиттера. Это свойство можно использовать для включения и выключения электронных устройств или для включения или выключения одного элемента схемы из другого элемента схемы. Транзисторы широко используются в качестве цифровых переключателей, потому что их можно включать и выключать очень быстро, что позволяет им работать на высоких скоростях. [6]

Что такое резистор?

Резистор представляет собой электрический компонент, который ограничивает или регулирует протекание тока в электронной цепи и создает сопротивление. Резисторы можно использовать для создания делителей напряжения, согласования линий передачи и фильтрации помех от источников питания. [7]

Как материал резистора влияет на сопротивление

Удельное сопротивление материала зависит от многих факторов, включая атомную структуру материала, примеси и температуру. Одной из основных причин этого являются электроны! Это частицы в атоме, которые несут электрические заряды. Чем больше у материала свободных электронов, тем лучше он проводит электричество. В металлах много свободных электронов, потому что их атомная структура позволяет им легко их терять. Вот почему большинство металлов являются хорошими проводниками электричества. С другой стороны, у изоляторов очень мало свободных электронов, потому что их атомная структура не позволяет им легко их терять.

Итак, переходя к основной теме, сопротивление резистора определяется материалом, из которого он изготовлен, и его размерами. Один распространенный тип резистора состоит из углерод , для этого типа сопротивление зависит от размера корпуса и общей конструкции. Чем больше углерода, тем меньше сопротивление.

Металлопленочные резисторы изготовлены из металла, нанесенного на керамическую подложку. Они имеют лучшее сопротивление, чем угольные резисторы, а также более стабильны.

Резисторы с проволочной обмоткой изготовлены из проволоки, намотанной на керамический или металлический сердечник. Они имеют самое высокое сопротивление и часто используются для приложений, требующих большой мощности. [11], [14]

Как работают резисторы?

Резистор — это пассивный компонент с двумя выводами, который реализует электрическое сопротивление как элемент цепи. В электронных схемах резисторы используются для управления протеканием тока, регулировки уровня напряжения и разделения напряжений. Сопротивление резистора измеряется в омах и обозначается греческой буквой ω (омега).

Резисторы могут быть изготовлены из различных материалов, включая углеродный состав, металлическую пленку, оксид металла, проволочную обмотку или устройства для поверхностного монтажа. Наиболее распространенным типом резистора сегодня является резистор из углеродного состава.

Когда к резистору приложено напряжение, через него потечет ток. Этот ток пропорционален напряжению, приложенному к клеммам резистора (закон Ома). Константа пропорциональности называется сопротивлением R и измеряется в омах (Ом). Например, если напряжение V=100 вольт приложено к резистору с сопротивлением R=20 Ом , то ток, протекающий через резистор, будет равен I=V/R=100/20=0,005 ампер или «500 мА» .

Рассеиваемая мощность резистора может быть рассчитана по закону Джоуля:

P = I²R = V²/R

где P — мощность, рассеиваемая резистором, в ваттах, I — ток, протекающий через резистор, в амперах. , а V — падение напряжения на резисторе в вольтах.

Например, если напряжение V=100 вольт приложено к резистору с сопротивлением R=20 Ом , мощность, рассеиваемая резистором, составит P=V²/R=(100)²/(20)=500 мВт или «500 милливатт» .

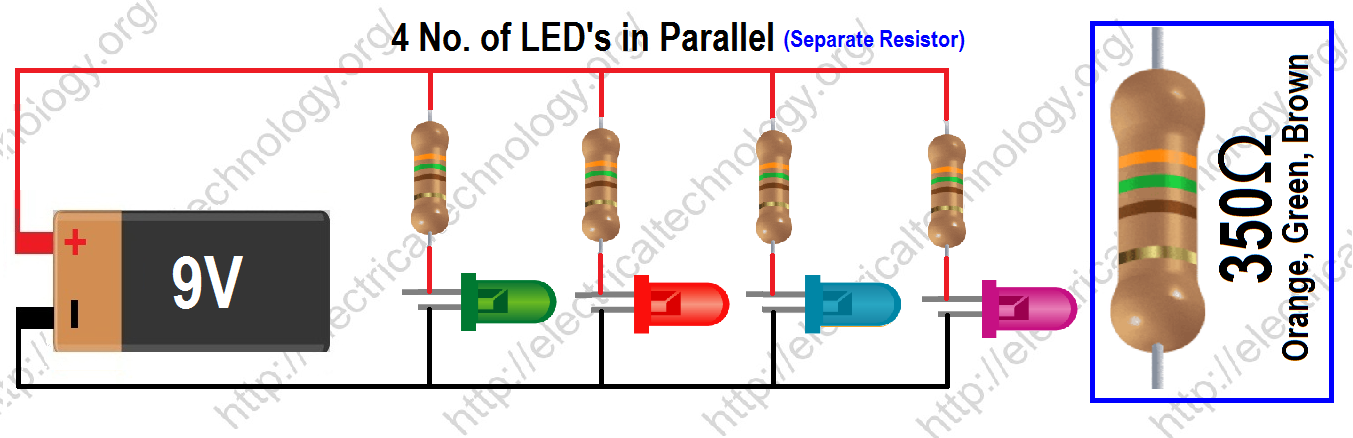

Резисторы можно использовать для создания различных напряжений в цепи путем их последовательного или параллельного включения. Резисторы, включенные последовательно, будут иметь эффект суммирования сопротивлений. Например, , если у вас есть два резистора по 100 Ом последовательно , общее сопротивление будет 200 Ом . [8], [9], [10]

Применение резисторов

Резисторы являются одним из наиболее важных электронных компонентов. Они используются почти в каждой электронной схеме для управления потоком электричества. Резисторы можно использовать для управления величиной тока в цепи, а также для создания падения напряжения на компоненте. [8]

Типы резисторов

На рынке доступно множество различных типов резисторов, каждый из которых имеет свой уникальный набор характеристик. Но их можно обобщить на две категории: фиксированные и переменные.

Постоянные резисторы

Постоянный резистор — это тип резистора, значение сопротивления которого нельзя изменить. Широко используемый тип постоянных резисторов — это углеродно-пленочные резисторы, которые состоят из углеродной пленки, нанесенной на изолирующую подложку. Постоянные резисторы используются в цепях, где требуемое значение сопротивления известно и постоянно.

Переменные резисторы

Переменные резисторы, с другой стороны, предназначены для изменения их значений сопротивления. Наиболее распространенным типом переменного резистора является потенциометр, который состоит из резистивного элемента и ползунка, который может перемещаться вдоль элемента для изменения его сопротивления. Переменные резисторы используются в приложениях, где необходимо регулировать схему, например, в ручках регулировки громкости и регуляторах освещенности. [8]

Существует много типов переменных резисторов, мы обсудим три из них.

Как почистить потенциометр?

Потенциометр

Потенциометр представляет собой трехконтактный резистор, сопротивление которого можно регулировать путем перемещения ползунка вдоль резистивного элемента. Положение ползунка определяет сопротивление между клеммами. Потенциометры используются в самых разных приложениях, таких как ручки регулировки громкости и регуляторы освещенности.

Потенциометры могут быть линейными или логарифмическими. Линейные потенциометры имеют линейную зависимость между сопротивлением и положением ползунка, тогда как поворотные потенциометры имеют логарифмическую зависимость.

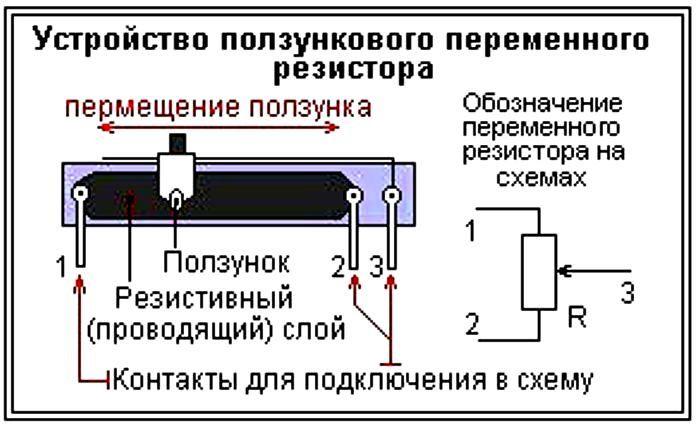

Первым распространенным типом потенциометра является линейный потенциометр , который имеет линейную зависимость между положением ползунка и сопротивлением. Линейные потенциометры используются в приложениях, где не требуется точное управление, например, для регулировки громкости звука.

Второй тип потенциометра — это поворотный потенциометр , который имеет логарифмическую зависимость между сопротивлением и положением ползунка. Поворотные потенциометры используются в приложениях, где требуется более плавное управление, например, для регулировки громкости звука. В то время как линейные устройства управляются ползунком, поворотные потенциометры управляются ручкой.

Третий тип потенциометра — это цифровой потенциометр , представляющий собой переменный резистор, которым можно управлять с помощью цифрового сигнала. Цифровые потенциометры выполняют те же функции, что и аналоговые устройства, но они также не могут выдерживать более высокие напряжения. [12], [13]

Реостат

Реостат представляет собой переменный резистор с двумя выводами, сопротивление которого можно регулировать, поворачивая ручку, прикрепленную к третьему выводу. Реостаты обычно используются для управления током в электрической цепи, так как они имеют высокую номинальную мощность.

Они также используются в качестве регуляторов скорости вращения вентиляторов и регуляторов освещения. Реостаты обычно изготавливаются из углеродной или металлической пленки, нанесенной на изолирующую подложку. [15]

Подстроечный потенциометр

Подстроечный потенциометр или подстроечный потенциометр представляет собой небольшой потенциометр, который используется для регулировки сопротивления в цепи. Подстроечные потенциометры часто используются для калибровки схем или для компенсации допусков компонентов.

Тримпоты бывают трех разных типов: однооборотные, многооборотные и ползунковые. Однооборотные подстроечные потенциометры имеют вал, который можно провернуть только один раз, тогда как многооборотные подстроечные потенциометры имеют вал, который можно провернуть несколько раз. Скользящие тримпоты имеют ползунок вместо вала, что позволяет более точно регулировать сопротивление.

Большинство подстроечных потенциометров представляют собой компоненты со сквозными отверстиями, то есть они предназначены для монтажа на печатной плате (PCB). Но есть также тримпоты для поверхностного монтажа, которые предназначены для пайки непосредственно на печатной плате.

Тримпоты используются в самых разных приложениях, таких как ручки регулировки громкости и регуляторы усиления. Они также используются для калибровки схем или для компенсации допусков компонентов. [16]

Различия между транзисторами и резисторами

Когда дело доходит до электрических компонентов, транзисторы и резисторы являются двумя наиболее важными. У них обоих есть свои собственные функции, и каждый из них играет жизненно важную роль в работе электронных устройств. Но в чем именно разница между этими двумя компонентами? Давайте посмотрим поближе.

Тип устройства

Прежде всего следует отметить, что транзисторы являются активными устройствами, а резисторы — пассивными устройствами . Это означает, что транзисторы могут усиливать сигналы, а резисторы — нет.

Резисторы имеют фиксированное сопротивление , что означает, что они могут рассеивать только определенное количество энергии. С другой стороны, транзисторы могут изменять свое сопротивление в зависимости от приложенного к ним тока или напряжения.

Это различие придает транзисторам их усиливающие свойства. Изменяя величину сопротивления, которое они предлагают, транзисторы могут управлять потоком электричества в цепи.

Резисторы, напротив, не могут этого сделать. Они просто обеспечивают фиксированную оппозицию потоку тока. [1], [2], [8], [9], [16]

Принцип работы

Транзистор — это полупроводниковое устройство, которое может усиливать или коммутировать электронные сигналы и электрическую мощность. Он состоит из трех выводов, называемых базой, коллектором и эмиттером.

Резистор , с другой стороны, является электрическим компонентом, который ограничивает протекание электрического тока в цепи. Он состоит из двух терминалов, называемых конечными точками или отведениями.

Основное различие между транзисторами и резисторами заключается в их принципе работы . Транзисторы используют поток электронов для усиления или переключения электронных сигналов, в то время как резисторы используют сопротивление проводника для управления напряжением и током в цепи. [1], [2], [8], [9]

Различия в использовании

Транзисторы обычно используются для усиления или переключения электронных сигналов. С другой стороны, резисторы используются для создания падения напряжения в цепи или для управления величиной тока, протекающего через нее . [1], [2], [8], [9]

Часто задаваемые вопросы

Может ли резистор заменить транзистор или наоборот?

В большинстве случаев резисторы и транзисторы не взаимозаменяемы. Они служат разным целям в цепи. Резисторы сопротивляются протеканию тока, а транзисторы могут управлять протеканием тока.

В некоторых случаях вместо резисторов в интегральной схеме можно использовать транзисторы. Причина этого довольно проста: резисторы могут занимать слишком много места, а для ИС вам потребуется устройство, достаточно большое, чтобы обеспечить достаточно большое значение сопротивления.

Однако, если вам нужна помощь в принятии решения о том, какой компонент использовать в вашей схеме, правильно было бы провести небольшое исследование в Интернете или обратиться к эксперту.

В чем разница между транзистором, резистором и конденсатором?

Транзистор представляет собой полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии. Резистор — это пассивный электрический компонент с 3 контактами, который реализует электрическое сопротивление как элемент цепи. Конденсатор представляет собой пассивный электрический компонент с двумя выводами, который накапливает потенциальную энергию в электрическом поле.

Основное различие между транзисторами и резисторами заключается в том, что транзисторы можно использовать для управления потоком электричества в цепи, а резисторы — нет. Транзисторы изготовлены из полупроводникового материала, тогда как резисторы сделаны из металлической проволоки или углерода.

Нужно ли всегда использовать вместе резистор и транзистор?

Нет, вам не нужно использовать их вместе все время. Вы можете использовать один или оба из них в своей схеме, в зависимости от приложения или проекта, над которым вы работаете.

Если вам нужно контролировать или усиливать электрический сигнал, вам понадобится транзистор. Если вам просто нужно сопротивляться потоку электричества, то резистор отлично справится с этой задачей.

Транзисторы более универсальны, чем резисторы, поэтому они предлагают больше возможностей для сложных схем. Однако их также сложнее использовать, поэтому они могут быть не лучшим выбором, если вы только начинаете.

Имеет ли транзистор сопротивление?

Да, у транзистора есть сопротивление. Однако сопротивление транзистора можно контролировать величиной тока, протекающего через него. Вот почему транзисторы используются в качестве переключателей в электронных схемах.

Полезное видео: резисторы и транзисторы

Заключение

Это краткий обзор различий между резисторами и транзисторами. Резисторы являются пассивными устройствами, то есть они могут действовать только как ограничитель тока. Транзисторы являются активными устройствами, что означает, что они имеют внутренний источник питания и могут использоваться для усиления или переключения. По мере того, как вы начинаете больше узнавать об электронике, важно понимать эти основные различия, чтобы вы могли применять их в своих проектах. Спасибо за прочтение!

Каталожные номера:

  1. https://www.techtarget.com/whatis/definition/transistor
  2. https://www.electronics-tutorials.ws/transistor/tran_1.html
  3. https://www. .rs-online.com/designspark/what-is-pnp-transistor-and-its-types
  4. https://www.rs-online.com/designspark/what-is-fet-a-detailed-guide- на-фэт
  5. https://www. electronics-notes.com/articles/electronic_components/transistor/how-does-a-transistors-works-basics-tutorial.php
  6. https://www.vedantu.com/physics/uses-of-transistor
  7. https://eepower.com/resistor-guide/resistor-fundamentals/what-is-a-resistor/
  8. https:/ /www.circuitbasics.com/what-is-a-resistor/
  9. https://www.electronics-tutorials.ws/resistor/res_3.html
  10. https://www.coursehero.com/study-guides/ безграничная физика/резисторы-последовательно-параллельно/
  11. https://eepower.com/resistor-guide/resistor-materials/
  12. https://www.electrical4u.com/potentiometer/
  13. https://www.analog.com/en/technical-articles/digital-potentiometers-vs-mechanical-potentiometers.html
  14. https://www.coursehero.com/study-guides/boundless-physics/resistance -и-резисторы/
  15. http://www.electricalterminology.com/rheostat/
  16. https://eepower.com/resistor-guide/resistor-types/trimpot/
  17. https://www-robotics.cs .umass. edu/~grupen/503/SLIDES/transistors.html

Что такое ИК-датчик?

Транзистор против резистора: в чем разница?

Смешивание терминов или жаргона распространено в электронике, особенно когда речь идет о транзисторе и резисторе.

Однако проблема заключается не только в том, как мы их назвали. Именно их функции могут сбить с толку новичков. У нас есть полный список всех компонентов печатных плат на нашем веб-сайте. Однако мы подумали, что пришло время дать подробное объяснение различий между этими транзисторами и резисторами, чтобы прояснить любую путаницу.

К концу этого руководства вы должны иметь полное представление о функциях этих компонентов, а также о том, как вы можете использовать их в своем следующем проекте по электронике. Без лишних слов…

Что такое транзистор?


Транзисторы

Транзисторы — одно из самых значительных изобретений прошлого века. Название «транзистор» представляет собой сочетание слов «транзистор против резистора». Это электронный компонент, встречающийся в различных схемах, и мы используем его для усиления или переключения электронных сигналов и электроэнергии. В основном мы используем транзисторы в интегральных схемах. Однако нередко их можно получить для использования во внешней цепи.

На рынке доступно множество различных транзисторов. Каждый транзистор имеет свой электронный символ. Наиболее распространенными типами транзисторов являются:

  • Биполярные переходные транзисторы (BJT)
  • Полевой транзистор (FET)
  • Однопереходной транзистор (UJT)

Транзисторы, как и светодиоды, являются полупроводниковыми устройствами. Как таковые, они обычно содержат кремний. Однако небольшой процент может содержать и германий.

Транзистор против резистора — как работают транзисторы?


Коллекция транзисторов

Хотя существует множество различных типов транзисторов, в этом разделе руководства мы сосредоточимся на транзисторах с биполярным переходом, поскольку они являются одними из наиболее распространенных. Обычно существует два типа биполярных транзисторов — NPN и PNP . Соответственно, каждому типу соответствует свой электронный символ.


Биполярный транзистор n–p–n и p–n–p

Изменение свойств полупроводникового прибора транзистора является первым этапом его изготовления. Мы делаем это, вводя примеси в структуру. Название этого процесса изменения проводимости — легирование . Участки P более положительные в транзисторах NPN или PNP, а участки N более отрицательные.

Из приведенного выше рисунка видно, что каждая часть BJT подключается к терминалу. На самом деле у каждого терминала есть имя, иллюстрирующее его функцию.


Символ транзистора NPN и PNP. В символе транзистора стрелка всегда является частью соединения эмиттер/база. Вы можете определить тип (NPN или PNP) транзистора по тому, куда указывают стрелки. NPN требует положительного напряжения на базу, а PNP требует отрицательного напряжения. Это связано с тем, что мы присыпаем NPN-транзисторы отрицательным зарядом, а PNP-транзисторы — положительным зарядом.

Легирование включает не только добавление электронов. Это также связано с удалением или отсутствием электронов.

Транзистор и резистор – функции транзистора

Одной из основных функций транзистора является усиление. Он может принимать небольшое напряжение и преобразовывать его в большее. Кроме того, он также может выполнять передачу сопротивления и действовать как простой переключатель. Следовательно, это делает его очень полезным в промышленных приложениях.

Переключающая часть транзистора находится между коллектором и эмиттером. Изменение напряжения между базой и эмиттером — это то, что активирует или деактивирует переключатель. Например, если входное напряжение равно 0 В, переключатель разомкнется, а выходное напряжение, скорее всего, будет +10 В. Однако, если на вход подается +10 В, переключатель замкнется, эффективное сопротивление будет равно нулю, а на выходе будет 0 В.

Транзистор и резистор — что такое резистор?


синий резисторы в ряду

Резисторы являются одними из самых распространенных электронных компонентов. Мы используем их на различных электронных устройствах. Чтобы понять резисторов , мы должны сначала понять, что такое проводников . Любое вещество, позволяющее электричеству течь через себя, называется проводником . Некоторые материалы проводят электричество лучше, чем другие, например, металлы.

И наоборот, некоторые материалы плохо пропускают электричество. Таким образом, эти материалы будут сопротивляться электрическому потоку и создавать сопротивление. Таким образом, чем выше значение эффективного сопротивления материала, тем меньший ток или электрический заряд будет протекать через него.

Мы используем эти изоляционные или непроводящие материалы для изготовления резисторов. Как правило, резистор представляет собой пассивный компонент с двумя контактами.

Поскольку большинство резисторов пассивны, ориентация, которую мы размещаем в электронной схеме, не влияет на их эффективность.


Резисторы на печатной плате

Короче говоря, резисторы предназначены для сопротивления протеканию тока в электронной цепи. Кроме того, мы также можем использовать их для регулировки интенсивности сигналов и разделения напряжений.

Электрическое сопротивление — это измерение, которое показывает нам, насколько трудно или легко электрический ток может проходить через проводник. Мы измеряем это начальное сопротивление в том, что мы называем омами.

Таким образом, мы можем понять разницу между транзистором и резистором, взглянув на приведенные выше объяснения. В то время как резисторы и проводники могут быть противоположностями, транзистор и резистор — нет. По сути, транзисторы представляют собой смесь проводников и резисторов.

Но резисторы могут иметь степени сопротивления. На самом деле, некоторые резисторы позволяют регулировать величину сопротивления. Они известны как переменные резисторы. Но чем они отличаются от транзисторов? Мы расскажем об этом в следующем разделе.

В чем разница между переменными резисторами и транзисторами?

Транзистор и резистор. Что такое переменный резистор?

Основная функция резистора — препятствовать протеканию тока в электронной цепи и создавать падение напряжения. Как следует из названия, переменный резистор может изменять уровень, на котором он препятствует протеканию тока. Электронный символ переменного резистора представляет собой прямоугольник/прямоугольник с диагональной стрелкой, проходящей через него.


символ переменного транзистора

Переменный транзистор состоит из пути и двух выводов.

Различия между транзистором и переменным резистором по принципу работы?


Переменный резистор

Следует помнить, что резистор является линейным устройством. И наоборот, транзисторы являются нелинейными компонентами. Это может быть очевидным из их функций. Транзистор может выступать как в качестве переключателя (резистора), так и в качестве усилителя. И наоборот, резистор имеет одну основную функцию.

Однако ключевое сходство между переменным резистором и транзистором заключается в том, что сопротивление между током коллектора и током эмиттера является переменным.

Представьте простую схему, состоящую из одной лампочки, батареи и переменного резистора. Поворачивая регулятор или сдвигая резистор, вы либо увеличиваете, либо уменьшаете интенсивность выходного тока на лампу. Лампа будет либо тускнеть, когда вы увеличиваете сопротивление, либо ярче, когда вы его уменьшаете.

Транзистор и резистор — различия в использовании

Существует три различных типа переменных резисторов: потенциометр, подстроечный резистор и реостат. В принципе, все они работают одинаково с небольшими отличиями. Чтобы понять ключевые различия между транзисторами и переменными резисторами, нам нужно изучить, где и как мы используем переменные резисторы.

Потенциометр: что это такое и как его использовать?


Значок потенциометра в электронных схемах

Потенциометр представляет собой обычный трехконтактный переменный резистор. Потенциометр имеет три различных точки подключения (клеммы). Они состоят из циферблата или ползунка, который позволяет изменять сопротивление между двумя соединениями. Точки подключения допускают различные конфигурации.

Например, вы можете подключить свою электронную схему ко второй клемме (вход) и третьей клемме (выход). Это позволит использовать его как обычный переменный резистор. Однако вы можете подключить все три клеммы и использовать потенциометр в качестве делителя напряжения. Мы часто используем потенциометры в схемах как диммеры для светодиодов или других ярких источников света.

Транзистор против резистора – Trimpot: что это такое и как мы его используем?


Тримпот на белом фоне

Вы можете слышать, что кто-то называет потенциометры потенциометрами. Подстроечный резистор — это более сжатая версия потенциометра. Отсюда и его название – тримпот (триммерный потенциометр). Вы также можете называть их предустановленными резисторами. Вам понадобится отвертка, чтобы отрегулировать сопротивление на них, так как они меньше.

Существует несколько различных типов тримпотов с различными вариантами крепления. Вы также можете получить их в различных регулировочных ориентациях. Например, у вас может быть триммер с ориентацией верхней регулировки с креплением SMD. Кроме того, вы можете найти их как однооборотные, так и многооборотные. Однооборотные подстроечные потенциометры являются наиболее экономичными, а многооборотные подстроечные потенциометры обеспечивают более высокое разрешение.

Транзистор против резистора-реостата: что это такое и как мы его используем?

A Реостат

Реостаты являются наиболее распространенными переменными резисторами. В отличие от потенциометров и тримпотов, они имеют только две клеммы/контакта. Тем не менее, мы используем реостат во многих из тех же приложений. Мы используем его для управления током, тусклыми источниками падающего света или двигателями, подключенными к электрической цепи. Реостаты совсем не похожи на потенциометры. Они несут свои ручки регулировки сбоку.

Транзистор и резистор — типы транзисторов и их применение

Транзисторы работают так же, как и переменные резисторы. Разница в том, что вы можете управлять сопротивлением транзистора, подавая ток. Таким образом, мы часто используем транзисторы в сочетании с подтягивающим резистором или подтягивающим резистором. И наоборот, переменные резисторы требуют ручного аналогового переключения. Тем не менее, некоторые области применения транзисторов включают:

  • Фототранзисторы может преобразовывать световые импульсы в цифровые электрические сигналы. Они удобны для систем безопасности, считывателей, инфракрасных детекторов и управления освещением.
  • Биполярные переходные транзисторы могут работать как переключатели, фильтры, выпрямители, генераторы и усилители. Таким образом, мы включаем их в сотовые телефоны, телевизоры и радиопередатчики.
  • Полевые транзисторы могут усиливать слабые сигналы. Они дешевы в производстве. Мы используем их в испытательном оборудовании, таком как вольтметры и осциллографы.
  • Транзисторы Дарлингтона имеют высокие коэффициенты усиления по току. Они настолько чувствительны, что могут улавливать ток от маленьких волосков. Поэтому мы используем их в небольших устройствах, таких как микросхемы драйверов и сенсорные кнопки.
  • Транзисторы с несколькими эмиттерами — это специальные биполярные транзисторы, которые мы используем в логических элементах И-НЕ.

Заключение

Если вы дошли до этого пункта руководства, вы должны понимать Транзистор и Резистор. Было бы полезно, если бы вы также понимали, чем транзисторы отличаются от переменных транзисторов по функциям и использованию. Мы надеемся, что вы нашли это руководство полезным.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
