Стабилизатор напряжения на 5 в — две схемы | РадиоДом

Представлены две принципиальные схемы простых стабилизаторов на 5 вольт. Напряжение переменной сети 220 вольт пониженное трансформатором Т1 до 9…10 вольт через выпрямительный диодный мост подается на стабилизатор напряжения.
  В первом стабилизаторе транзистор V6 включен по схеме эмиттерного повторителя, напряжение на выходе стабилизатора на 0,6…1 вольт меньше чем напряжение на стабилитроне.

По такой схеме можно построить простые стабилизаторы для разных напряжений, для этого необходимо подобрать соответствующий стабилитрон и сопротивление R1. Для самостоятельного подбора выходного тока стабилизатора можно воспользоваться формулой: I вых max=h31Э*I ст max
где h31Э статический коэффициент передачи по току, а I ст max выходной ток стабилитрона.
Второй стабилизатор основан на Операционном Усилителе, особенность таких стабилизаторов в том что, выходное напряжение сравнивается с образцовым и таким образом поддерживается на заданном уровне.
  Выходное напряжение с делителя R2R3 подается на инвертирующий вход ОУ, а образцовое напряжение снимаемое с V1 подается на не инвертирующий вход. При появлении сигнала рассогласования, который многократно усиливается ОУ, происходит изменение напряжения на регулирующем R2, таким образом что напряжение на выходе стабилизатора практически не меняется. Этот процесс длится очень мало, всего несколько микросекунд.
Для адаптации данного стабилизатора под другие напряжения стабилизации можно воспользоваться формулой : Uвых=Uст(R2+R3)/R3.
Изменяя положения резисторов R2 R3 в не больших диапазонах можно изменить выходное напряжение стабилизатора.
  R4 в схеме ограничивает выходной ток стабилизатора, конденсатор С1 предотвращает самовозбуждение прибора. Коэффициент стабилизации напряжения примерно 200…400. Максимальный выходной ток равен произведению допустимого тока ОУ на коэффициент h31Э V2 и для данной схемы составляет 0,5…0,6 ампер. Для увеличения выходного тока необходимо применить составной транзистор помощнее установленный на алюминиевый теплоотвод.
Все радиокомпоненты применённые в обоих блоках отечественные, но могут быть заменены на соответствующие зарубежные аналоги:
1 схема.
Диодный мост — из четырёх диодов Д226Д
C1 — 500 мкФ х 15 вольт
C2 — 100 мкФ х 6 вольт
R1 — 300 Ом
V5 — стабилитрон — КС156А
Транзистор — КТ801Б
2 схема.
C1 — 0,033 мкФ
C2 — 100 мкФ х 6 вольт
ОУ — К140УД1А
V1 — cтабилитрон — КС156А
Транзистор — КТ801Б
R1 — 150 Ом
R2 — 150 Ом
R3 — 1,2 кОм
R4 — 510 Ом

МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ

   Скопилось у меня много стабилизаторов APL1117 с разных компьютерных плат, я их иногда применяю для стабилизации нужных напряжений в зарядках от сотовых телефонов. И вот недавно понадобился носимый и компактный БП на 4,2 В 0,5 А для проверки телефонов с подзарядкой аккумуляторов, и сделал так — взял подходящую зарядку, добавил туда платку стабилизатора на базе данной микросхемы, работает отлично.

Схема стабилизатора на APL1117

Схема стабилизатора на APL1117

   В lay файле есть две печатные платы, одна под стабилизаторы с регулировкой выходного напряжения, другая под фиксированные.

печатные платы, под стабилизаторы 1117

   На фото печатки регулировочный резистор R1 120 Ом выход 5 В, при 150 Ом — 4,2 В. Даташит на APL1117 есть тут.

МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ 1117

   И вот для общего развития подробная информация о данной серии. APL1117 это линейные стабилизаторы напряжения положительной полярности с низким напряжением насыщения, производятся в корпусах SOT-223 и ID-Pack. Выпускаются на фиксированные напряжения 1,2, 1,5, 1,8, 2,5, 2,85, 3,3, 5,0 вольт и на 1,25 В регулируемый.

1117 линейные стабилизаторы напряжения

   Выходной ток микросхем до 1 А, максимальная рассеиваемая мощность 0,8 Вт для микросхем в корпусе SOT-223 и 1,5 Вт выполненных в корпусе D-Pack. Имеется система защиты по температуре и рассеиваемой мощности. В качестве радиатора может использоваться полоска медной фольги печатной платы, небольшая пластинка. Микросхема крепится к теплоотводу пайкой теплопроводящего фланца или приклеивается корпусом и фланцем с помощью теплопроводного клея.

МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ 1117

   Применение микросхем этих серий обеспечивает повышенную стабильность выходного напряжения (до 1%), низкие коэффициенты нестабильности по току и напряжению (менее 10 мВ), более высокий КПД, чем у обычных 78LХХ, что позволяет снизить входные напряжения питания. Это особенно актуально при питании от батарей.

МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ своими руками

   Если требуется более мощный стабилизатор, который выдаёт ток 2-3 А, то типовую схему нужно изменить, добавив в нее транзистор VT1 и резистор R1.

Стабилизатор на микросхеме AMS1117 с транзистором

Стабилизатор на микросхеме APL1117 с транзистором - схема

   Транзистор серии КТ818 в металлическом корпусе рассеивает до 3 Вт. Если требуется большая мощность, то транзистор следует установить на теплоотвод. С таким включением максимальный ток нагрузки может быть для КТ818БМ до 12 А. Автор проекта — Igoran.

   Форум по APL1117

   Обсудить статью МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ


Стабилизатор напряжения 5 вольт 3 ампера схема. Улучшенные аналоги LM2596. Подробное описание работы

Эта схема мощного блока питания на 12 вольт вырабатывает ток нагрузки до 5 ампер. В схеме блока питания применен трех выводной .

Краткая характеристика Lm338:

  • Uвход: от 3 до 35 В.
  • Uвыход: от 1,2 до 32 В.
  • Iвых.: 5 А (max)
  • Рабочая температура: от 0 до 125 гр. C

Блок питания 12В 5А на интегральной микросхеме LM338

Напряжение от сети поступает к понижающему трансформатору через плавкий предохранитель FU1 на 7А. V1 на 240 вольт, используется для защиты схемы блока питания от выбросов напряжения в электросети. Трансформатор Tр1 понижающий с напряжение на вторичной обмотке не ниже 15 вольт с током нагрузки не менее 5 ампер.

Возможности дальнейшего развития

Теперь к задней части доски. Если у вас нет адаптера переменного тока. Если у вас нет адаптера питания и вы все еще хотите присоединиться к цифровым кораблям, вы можете также подключить две аккумуляторные батареи серии, а затем подключиться вместо источника питания. Аналогичным образом, подходит 9-вольтовая аккумуляторная батарея. Цепь также будет составлять ровно 5 вольт от этого напряжения батареи. Тем не менее, вы должны отключить батареи, если вы не возитесь, потому что в противном случае они скоро будут пустыми.

Пониженное напряжение с вторичной обмотки поступает на диодный мост, состоящий из четырех выпрямительных диодов VD1-VD4. На выходе диодного моста установлен электролитический конденсатор С1 предназначенный для сглаживания пульсаций выпрямленного напряжения. Диоды VD5 и VD6 используются в качестве устройств защиты для предотвращения разряда конденсаторов C2 и C3 от незначительного тока утечки в регуляторе LM338. Конденсатор С4 используется для фильтрации высокочастотной составляющей блока питания.

Это правда до сих пор, но приведенная выше схема работает очень хорошо для экспериментальных целей. Однако, если у вас есть среда с нарушенным напряжением, все же неплохо добавить некоторые улучшения, как показано на следующей диаграмме. Добавлено. Прежде всего, здесь приведена принципиальная схема. Однако, когда требуются большие токи, требуются более то

Мелкие стабилизаторы с 2.5-15В до 3.3/5 В.

Всем привет! Дошли мне универсальные модули, которые можно запитывать от 2.5 до 15 Вольт и получать на выходе стабильные 3.3 или 5 Вольт и 600мА(в пике больше). В лоте две позиции, обе и заказал, дабы быстро определиться с «перемычкой» для переключения режимов. Но так получилось, что мне пришли платы разных ревизий и все резисторы были разных номиналов, да и контроллеры малость отличались, так что придется лезть в даташит. Под катом посмотрим как они себя ведут в цепи, сколько потребляют в разных режимах, какую нагрузку держат, в общем как всегда =)


Характеристики.


Наименование: DC-DC Step Up Step Down Module
Входное напряжение: 2.5В-15В
Выходное напряжение: опционально 3.3В/5В
Выходной ток: 0.6A
КПД: 85%
Пульсации выхода: <50mv
Погрешность: ±0.1В
Размер: 17×13мм
Вес: 1.2г

Распаковка и внешний вид.


Серый пакет. По факту было 2 пакета, каждый модуль пришел отдельно.

Пенополиэтилен.

И вот такие пакетики. Один ноунейм, второй с принтом от Лантиан(5 Вольт).

На вид абсолютно одинаковые. Маркировка контроллеров B6287m и B6287l. Даташит на что-то похожее.

С обратной стороны продублирована маркировка контактов, выходное напряжение и ревизия

Автономность.


Зачастую это не последние по значимости данные для повышающих/понижающих плат, ведь никто не хочет, чтобы инструмент высаживал источник питания за пару дней безделья. И показатели неплохие. 5 Вольтовую плату я к этому моменту уже спалил, поэтому проверил только модуль с 3.3В выходом.
Минимальное напряжение входа 1.8В, потребление платы 112 мкА

2 Вольта. Потребление упало до 107 мкА

2.5 Вольта. Потребление 100 мкА

3 Вольта. 96 мкА

3.7В -среднее напряжение элемента 18650. Плата перешла в режим «понижайки», потребление 113 мкА.

4.2 Вольта — полностью заряженный литиевый аккумулятор. Потребление 139 мкА.

5 Вольт, например питание от USB. Потребление 166 мкА

12 Вольт, блок питания или 3S сборка лития. Потребление 186 мкА

15 Вольт, например та же 3S сборка и максимально допустимое напряжение входа. Потребление 188 мкА

А я напоминаю, что 100 мкА это 0.1 мА или 0,0001 Ампера. Получается, что во время простоя на разряд литиевого RC аккумулятора емкостью 600 мАч(к которому можно скотчем примотать эту плату) потребуется 5 тысяч часов или 7 месяцев. Да, в месяцах уже кажется не так много =)
Но это конечно при условии, что запитываемое устройство не будет потреблять ничего в выключенном состоянии.
Автономность меня полностью устраивает, поэтому переходим к тестам под нагрузкой(в любом случае перешли бы).

Функционал.


Чтобы не путаться, для начала подключу стаб на 3.3 Вольта.

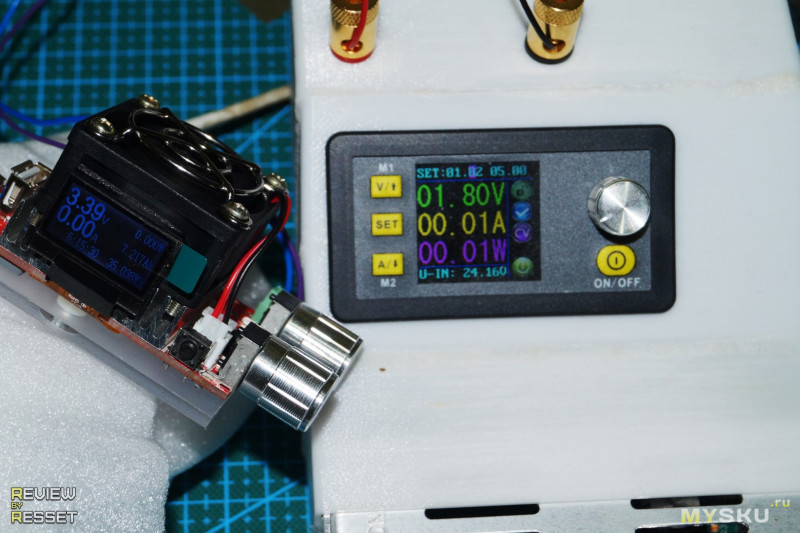

Плата «заводится» от 1.8В.

Но максимальный ток без просадки ниже 3 Вольт может достигать только 70 мА

При 2 Вольтах на входе уже можно поднять до 200 мА

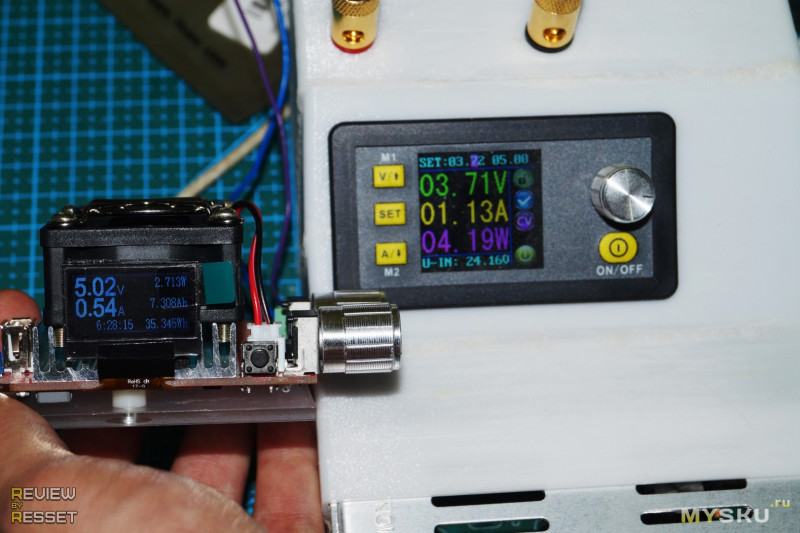

Выходим на минимально заявленный порог. 2.5 Вольт — 350 мА

3 Вольта — 500 мА

Еще 0,1 Вольта и достигаем заявленного максимального тока в 600 мА.

Но нужно же максимум выжать, правильно? Продолжаем. 3.5 Вольта — 700 мА

4 Вольта — 1 Ампер.

10 Вольт — 2 Ампера. Немного запахло горячим лаком, решил до 15 не поднимать )

Стабилизатор на 5 Вольт ведет себя похоже.

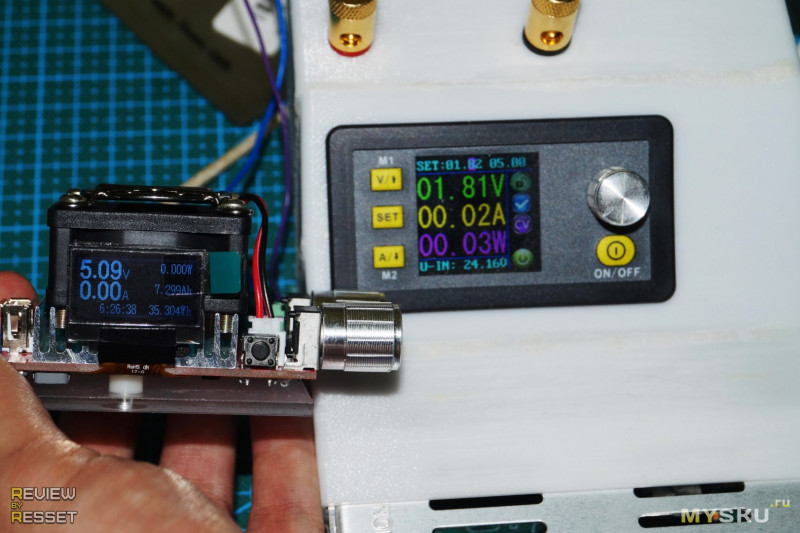

Так же стартанул с 1.8 Вольта

При 2 Вольтах удалось поднять нагрузку до 150 мА

2.5В — 320мА

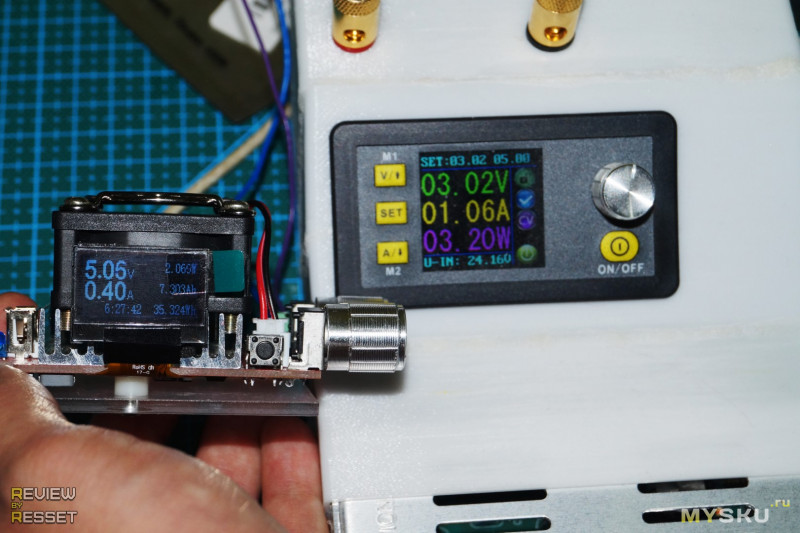

3В — 400мА

3.7В — 540мА

4В — 580мА

5В — 680мА

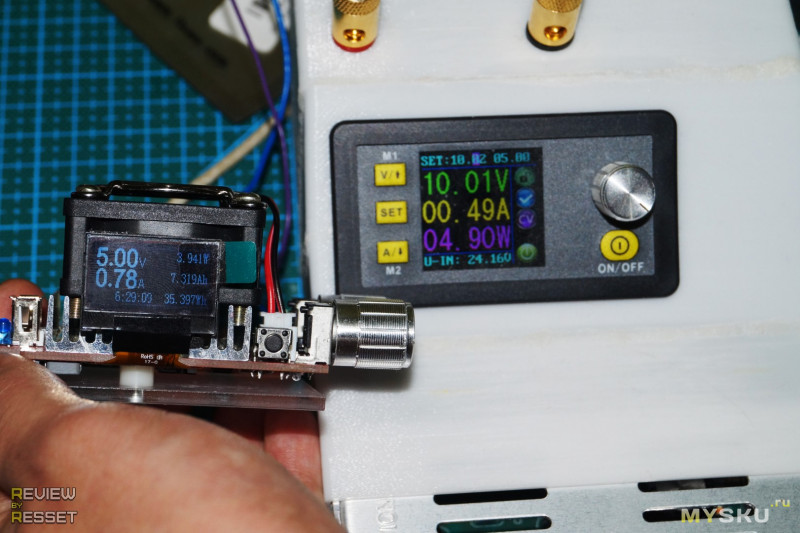

Ну и 10 Вольт — 780мА. А потом я случайно проверил защиту от смены полярности питания. В общем, нет её.

Температура.


Тепловизора у меня пока нет, а измерять пирометром температуру элементов, размером с горошину, то еще удовольствие, так что я пошел другим путем. Просто зажал модуль пальцами и менял напряжение и нагрузку пока не начинало припекать. Так же не стал превышать заявленный максимальный ток 600мА.
10 Вольт. Плата в режиме «понижайки», нагрев не ощущается.

5 Вольт. Аналогично, немного нагревается если убрать палец на время.

4 Вольта. Не замечаю разницы.

3 Вольта. Завелась повышайка, катушки начали прогревать пальцы. Опустил до 400мА, стало нормально.

2.5 Вольта. Снова неприятные ощущения, но при 350мА вполне комфортно.

Без активного охлаждения при питании ниже выходного, я бы не рекомендовал нагружать выше 300мА, дабы избежать излишнего перегрева платы и оплавления частей корпуса, в который планируется ее встраивать. Так же нужно учитывать эту особенность при питании от литиевых аккумуляторов. На старте при тех же 500мА модуль будет теплый, но по мере разряда напряжение упадет ниже 3.3 Вольта и станет горячевато.

Пульсации.


Проверял на еще «живом» 5В конвертере. 5 Вольт. 3 МГц, 50 мВ пульсации, а обещали

10 Вольт. 5.5 МГц, 47мв.

Опустил до 3.5В, чтобы включилась повышайка. Так конечно малость «шумнее». Всплески до 195 мВ.

Модуль 3.3В ведет себя аналогично, просто диапазон сдвинут по понятным причинам, так что не буду сорить картинками — и так объемно получилось =)

Итоги.


В общем, мне кажется получились довольно удачные модели. Жалко 5 Вольтовую платку, но 3.3 больше нужна была. Планирую использовать в аккумуляторном отсеке вместо 2хАА с вот таким «пакетом» и индикатором заряда. Места хватит с запасом )

Потребление в «холостую» низкое, нет нижней границы нагрузки, при которой плата «засыпает».
В режиме «понижайки» заявленные 600мА держит без проблем.
Единственное, что нужно обязательно учитывать — в режиме «повышайки» при минимальном входном напряжении будет излишний перегрев уже на 400мА.

Надеюсь информация была полезна. Как всегда буду рад конструктивной критике в комментариях. Всем добра =)

Стабилизаторы напряжения или как получить 3,3 вольта





Исходные данные:  мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

Собираем схему приведенную ниже:  аккумулятор литий-ионный 18650 напряжением 2К,8 -4,2 Вольт без внутренней схемы зарядного устройства  -> присоединяем  модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056  подключаем модуль на микросхеме  MT3608  — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.



Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!




Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

Знакомство со стабилитронами, расчет параметрического стабилизатора; использование интегральных стабилизаторов; конструкция простого тестера стабилитронов и другое.

Наименование RT9013 Richtek
Richtek технологии
Описание Стабилизатор-преобразователь на нагрузку с током потребления 500мА, с малым падением напряжения, низким уровенем собственных шумов, сверхбыстродействующий, с защитой выхода по току и от короткого замыкания, CMOS LDO.
RT9013 PDF Технический паспорт (datasheet) :



*Описание MP1584EN

**Приобрести можно в магазине Your  Cee

MP2307N

*Приобрести можно в магазине Your  Cee

Наименование LM2596 Fci
Во-первых компонентов Международной
Описание Простой понижающий стабилизатор-преобразователь питания 3A с внутренней частотой 150 кГц
LM2596 Технический паспорт PDF (datasheet) :
Наименование MC34063A WingShing
Крыло Шинг International Group
Описание DC-DC управляемый преобразователь
MC34063A Технический паспорт PDF (datasheet) :
ОПИСАНИЕ
MC34063A представляет собой монолитную схему управления , содержащую основные функции , необходимые для преобразователей постоянного тока в постоянный ток.
ОСОБЕННОСТИ
Работа от  0.3 Вольт до 40Вольт.
Низкое потребление в режиме ожидания.
Выходная защита по току до 1.5A.
Регулируемая рабочая частота до 42kHz.
Точность 2% от заданного значения.Применение: DC-DC преобразователь



Наименование XL6009 Xlsemi
XLSEMI
Описание 4A, 400kHz, входное напряжение 5~32V / выходное напряжение 5~35V, коммутируемый повышающий преобразователь DC / DC
XL6009 Технический паспорт PDF (datasheet) :
xl6009-2

Готовый модуль повышающего преобразователя напряжения XL6009

XL6009 (3) XL6009 (4)



Общее описание
XL6009 является повышающим преобразователем постоянного в постоянный ток с широким диапазоном входного напряжением,  который способен генерировать положительное или отрицательное выходное напряжение. Повышающий DC / DC конвертер  XL6009 служит для поднятия напряжения. Используется при подаче питания к ESP8266, Arduino и других микроконтроллеров от аккумулятора или блока питания с низким напряжением. А также для питания подключенных сенсорных и исполнительных модулей  к ESP8266, Arduino и другим микроконтроллерам  работающих от напряжения  выше 3.3 Вольт прямо от источника питания самого контроллера.Характеристики:
  • Входное напряжение 5~32V
  • Выходное напряжение 5~35V
  • Входной ток 4А (макс), 18мА без нагрузки
  • Конверсионная эфективность более 94%
  • Частота 400кГц
  • Габариты 43x14x21мм

Таблица характеристик при различных напряжениях:

Входное, V Выходное, V сила тока, A мощность,Вт
5 12 0,8 9,6
7,4 12 1,5 18
12 15 2 30
12 16 2 32
12 18 1,6 28,8
12 19 1,5 28,5
12 24 1 24
3 12 0,4 4,8



XL6009

Повышающий преобразователь напряжения XL6009 (Видео)

http://dwiglo.ru/mp2307dn-PDF.html

Mini-Module-PFM-Control-For-DC-DC-0-9V-5V-to-USB-5V-For-DC-Boost.jpg_220x220

Китайские стабилизаторы для самоделкиных. Часть 1.

Китайские стабилизаторы для самоделкиных. Часть 2.

Китайские стабилизаторы для самоделкиных. Часть 3.





Cтабилизатор на 3 вольта — миниатюрные регуляторы

В настоящее время множество домашних устройств требуют подключения напряжения стабильной величины на 3 вольта, и нагрузочный ток 0,5 ампер. К ним могут относиться:

  • Плееры.
  • Фотоаппараты.
  • Телефоны.
  • Видеорегистраторы.
  • Навигаторы.

Эти устройства объединены видом источника питания в виде аккумулятора или батареек на 3 вольта.

Как создать питание от бытовой сети дома, не тратя деньги на аккумуляторы или батарейки? Для этих целей не нужно проектировать многоэлементный блок питания, так как в продаже имеются специальные микросхемы в виде стабилизаторов на низкие напряжения.

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора, и дает возможность создания напряжения на выходе от 1 до 30В. Следовательно, можно применять этот прибор для питания различных устройств для питания 1,5 В, а также для подключения устройств на 3 вольта. В нашем случае устройство применяется для плеера, напряжение на выходе настроено на 3 В.

Работа схемы

С помощью изменяемого сопротивления устанавливается необходимое напряжение на выходе, которое рассчитывается по формуле: U вых=1.25*(1 + R2 / R1). Вместо регулятора напряжение применяется микросхема SD1083 / 1084. Без изменений применяются отечественные подобные микросхемы 142КРЕН 22А / 142КРЕН 22, которые различаются током выхода, что является незначительным фактором.

Для нормального режима микросхемы необходимо смонтировать для нее маленький радиатор. В противном случае при малом напряжении выхода регулятор функционирует в токовом режиме, и значительно нагревается даже без нагрузки.

Монтаж стабилизатора

Прибор собирается на монтажной плате с габаритами 20 на 40 мм. Схема довольно простая. Есть возможность собрать стабилизатор без использования платы, путем навесного монтажа.

Выполненная готовая плата может разместиться в отдельной коробочке, либо прямо в корпусе самого блока. Необходимо в первую очередь настроить рабочее напряжение стабилизатора на его выходе, с помощью регулятора в виде резистора, а потом подсоединять нагрузку потребителя.

Переключаемый стабилизатор на микросхеме

Такая схема является наиболее легкой и простой. Ее можно смонтировать самостоятельно на обычной микросхеме LM 317 LZ. С помощью отключения и включения сопротивления в цепи обратной связи образуется два различных напряжения на выходе. в этом случае нагрузочный ток может возрасти до 100 миллиампер.

Нельзя забывать про цоколевку микросхемы, так как она имеет отличие от обычных стабилизаторов.

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с множественными фиксированными положениями регулировки напряжения 1,5-5 В, током до 1 ампера. Его можно монтировать самостоятельно на сериях микросхем AMS 1117 — X.X (CX 1117 — X.X) (где XX — напряжение на выходе).

Есть образцы микросхем на 1,5 – 5 В, с регулируемым выходом. Они применялись раньше на старых компьютерах. Их преимуществом является малое падение напряжения и небольшие габариты. Для выполнения монтажа необходимы две емкости. Чтобы хорошо отводилось тепло, устанавливают радиатор возле выхода.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
