Доработка преобразователя MT3608

Приветствую, Самоделкины!


Зачем нужны dc-dc повышающие преобразователь напряжения, думаю, знают все. Они бывают разными, но строятся по одинаковой схемотехнике.

Платка преобразователя мт3608 — самая популярная среди них. Стоит копейки, обладает неплохими характеристиками. В общем эту плату, мы радиолюбители, внедряем куда попало.


На Aliexpress есть много модификаций этой платы. Данная платка довольно экономичная. Ток холостого хода составляет всего 1-1,5мА, но все зависит от источника питания.

Этот преобразователь многие дорабатывают, уменьшая пульсации. Как правило, доработка касается только входной и выходной части, добавлению сглаживающих конденсаторов и так далее.

Сегодня автор AKA KASYAN представил свой вариант доработки данной платы, которая:
1) позволит резким образом снизить ток холостого хода;
2) позволит данному повышающему dc-dc преобразователю никак не бояться коротких замыканий и перегрузки.

Очень часто преобразователь такого типа радиолюбители используют для питания мультиметра от низковольтного источника. Это делается для экономии средств на батареи типа 6F22 («Крона»).


В режиме простоя 1-1,5мА тока — это много. Данный вариант позволит снизить ток холостого хода, внимание, до 60 мкА — и это круто!


Суперэкономичный преобразователь, который можно оставить включенным сколько угодно. Он почти ничего не потребляет. Давайте для начала рассмотрим исходную схему преобразователя:

Тут нужно обратить внимание на 4-ый вывод микросхемы. Это вывод управления преобразователем. В исходной схеме он замкнут с плюсом питания.

Если же замкнуть его с массой, то преобразователь вырубится и на выходе будет то напряжение, которое на входе минус падение напряжения на переходе диода.


А вот вариант переделки автора:

Четвертый вывод разъединен от плюса и через резистор 50кОм протянут на массу питания.

На выход преобразователя подключен датчик тока в лице резистора RX и маломощный транзистор прямой проводимости, коллектор которого подключен с 4-ым выводом микросхемы.


На этой плате 4-ый вывод микросхемы замкнут с 5-ым.

Разъединить их можно лезвием канцелярского ножика или иголкой.

Теперь о том, как это работает. Если вывод «4» замкнут на массу — преобразователь по сути выключен и потребляет от источника питания мизерный ток в 60мкА.


Но на его выходе есть напряжение, которое равно напряжению питания. Если на выход преобразователя подключается нагрузка, то образуется падение напряжения на датчике тока.

Этого падения достаточно чтобы сработал маломощный транзистор. По открытому переходу транзистора плюс (+) питания поступает на вывод «4». Вследствие чего преобразователь запускается и на его выходе получаем повышенное напряжение.

Иными словами, если на выходе отсутствует нагрузка — преобразователь отключен, если подключается нагрузка — преобразователь автоматическим образом запускается. А вот более наглядно:

С лабораторного блока на вход преобразователя поступает около 4-ех вольт. Красный мультиметр показывает ток потребления преобразователя. Второй мультиметр показывает напряжение на выходе преобразователя, и как видим, выходное напряжение равно входному, а ток всего 60 с копейками микроампер. Преобразователь в этом состоянии отключен. Стоит только подключить нагрузку (в данном случае небольшую лампу накаливания) и преобразователь моментально запускается.

Напряжение на его выходе увеличивается до заданной величины. Теперь насчет тока нагрузки при котором сработает преобразователь. Если нагрузка потребляет очень маленький ток, например, мультиметр, то стоит увеличить сопротивление резистора, иначе падение на датчике тока может быть недостаточным для срабатывания транзистора и последующего запуска преобразователя. Резистор также ограничивает максимальный выходной ток. Ток ограничения напрямую зависит от сопротивления резистора и установленного на выходе преобразователя напряжения.


В приведенную схему можно добавить делитель напряжения.


Это даст возможность регулировать срабатывания транзистора, так как данным делителем можно менять напряжение смещения. Транзистор желательно с большим коэффициентом усиления, например, составные. Это даст возможность уменьшить сопротивление резистора, а, следовательно, и потери на нём. Мощность резистора тоже нужно подбирать в зависимости от тока выходной нагрузки. Единственным недостатком данной схемы является резистор. На нем, как уже говорилось ранее, будут потери в зависимости от мощности подключаемой нагрузки и сопротивления резистора. Чем меньше сопротивление — тем меньше он будет греться. Но если снизить сопротивление очень сильно, то транзистор может не сработать.

AKA KASYAN только поделился идеей и пояснил принцип работы. Сопротивление резистора нужно подбирать исходя из ваших нужд.
Благодарю за внимание. До новых встреч!

Видео:


Источник
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема блока питания на 24 В 9 А, datasheet БП

Давно поглядывал на блок питания 24 Вольта. Читал ранее обзор уважаемого kirich на похожий БП только 6 заявленных Ампер, но моя хотелка требовала брать сразу помощнее. Поэтому выбор пал на более мощный.

Упаковка — коробка из простого коричневого картона, заклеенная обычным скотчем. Внутри блок питания в запаянном антистатическом пакете.

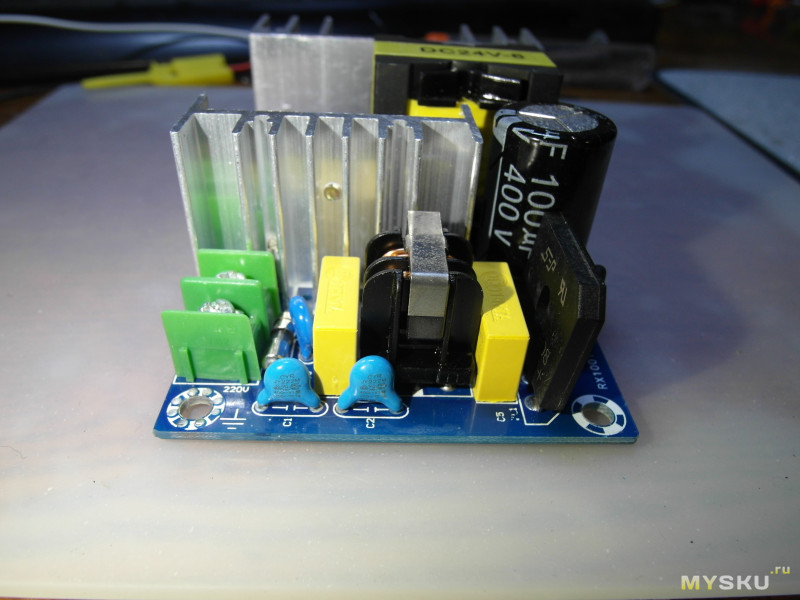

Осмотр платы явных косяков не выявил. Ну кроме обычных для китайцев разводов от плохо смытого флюса.

Сначала думал, что входного электролита в 100 мкФ маловато, но тесты показали, что хватает.

Межобмоточный конденсатор Y-типа. Термистор в наличии 5D-11.

ШИМ-контроллер аккуратно затерли. Транзистор, как и в менее мощной серии, аналогичен — 20N60C3. Конденсатор питания ШИМ-контроллера стоял 22 мкФ, поменял на 47 мкФ. Если я ошибся с этим действием, то буду рад, если поправите.

На выходе стоят запараллеленные диодные сборки 20200CT 20A 200V.

Суммарная емкость выходных электролитов (измерял без выпаивания) составила около 3260 мкФ.

И теперь немного отчета по тестам.
Напряжение холостого хода 24.05 В. Пульсации порядка 70 мВ.

Нагрузка 14.5 Ом кучкой цементных двадцативатников. Напряжение 24.05 В. Пульсации больше 60 мВ амплитудой не заметил.

Нагрузка 7.2 Ом кучкой цементных двадцативатников. Ток 3.3 А. Напряжение 24.05 В. Пульсации не больше 60 мВ.

Тест удалось поддерживать минут 5, гроздь резисторов слишком сильно разогрелась и я отключил БП. Оба радиатора были температурой 40-45 градусов.

Специально притащил из гаража нихромовую спираль из проволоки диаметром 1 мм.

Использовал часть спирали, сопротивление при комнатной составило 3.2 Ом. Ток 7.5 А. Напряжение 23.98 В. Пульсации достигли размаха 180 мВ.

Под такой нагрузкой держал максимум секунд 30. Несмотря на вентилятор, раскалялась достаточно быстро и чуть не проплавила мне коврик, на фотографии есть след. Может кто подскажет, после отключения БП, секунд через 10, я замерил сопротивление на клеммах и увидел 2.5 Ом, которое потихоньку росло. Вроде бы с прогревом нихром увеличивает сопротивление или я что-то не догоняю?

Учитывая, что нагружать я его планирую не больше 100 Вт, то думаю есть заявка на долговременную работу без выхода из строя.
Товар куплен за свои кровные, так что простите за то, что не так усердно старался его спалить )))

Update 06.02.2018
Нарыл схемку в инете

Микросхема bp2832a схема включения

Светодиоды – наиболее оптимальный источник освещения. Они экономичны, долговечны, их спектр наиболее близок к естественному свету, поэтому наиболее комфортен для человека. Повсеместному распространению их препятствует лишь достаточно высокая стоимость, но даже при этом за время эксплуатации они окупятся многократно.

Иногда они выходят из строя раньше окончания эксплуатационного периода. Ну, не предусмотрел производитель, что напряжение в сети будет прыгать сильнее курса евро на валютной бирже. Никому не придёт в голову ремонтировать сгоревшую лампочку накаливания. Да и ремонт энергосберегающей лампы по стоимости будет часто сопоставим с покупкой нового экземпляра, поскольку большая часть её стоимости именно блок управления.


А вот выбрасывать перегоревшую светодиодную лампу однозначно не стоит. Электронные компоненты платы питания стоят значительно дешевле самих светодиодов, которые «ломаются» крайне редко.

Причины выхода из строя светодиодной лампы

Основные узлы светодиодной лампы

При перепаде напряжения чаще всего сгорает микросхема – драйвер питания. Выход из строя диодного моста либо сглаживающего конденсатора скорее казуистика.

В промышленных лампах чаще всего в качестве высоковольтного драйвера питания используют микросхему bp2831. Её задача – обеспечить стабильное напряжение, подаваемое на светодиоды.

Вот классическая схема питания для таких ламп. Понятно, что номинал радиодеталей может незначительно различаться, но общий принцип схемы будет одинаковым.

Схема bp2831

Назначение управляющих выводов:

VCC – положительный полюс питания;
GND – земля;
ROVP – ограничение напряжение;
CS – ограничение тока;
DRAIN – выход диммированного сигнала.

Эта микросхема представляет собой ШИМ-контроллер, управляющий сигнал, которого коммутируется через мощный мосфетовский полевой транзистор.

Вот так она выглядит на плате

Вид микросхемы на платеРазмещение bp2831 на плате

Аналоги bp2831a

Существует несколько распространённых микросхем для создания драйверов питания светодиодов, например bp3122, bp2832, bp2833. Следует отметить, что принцип работы у всех вариантов одинаковый, есть лишь небольшие различия в подключениях вывода.

Схема включения bp3122

Схема включения bp3122

Схема включения bp2831

Схема включения bp2831

Схема включения bp2832a

Схема подключения bp2832Схема включения bp2833

Схема включения bp2833

Различаются эти микросхемы лишь мощностью выходного каскада.

Как подобрать нужную микросхему для драйвера питания?

Часто бывает, что при перегреве микросхемы маркировка на ней выгорает. Тогда потребуется произвести расчёт приблизительной мощности устройства.

Определяем мощность лампы.

Вариант 1. Смотрим маркировку на корпусе лапы в районе цоколя. Если она стёрлась, а в люстре несколько таких лампочек, скорее всего они одинаковой мощности. В том случае, когда ни на одной лампе не удалось обнаружить маркировку, сравните их яркость с обыкновенными лампами накаливания. Мощность светодиодной лампы приблизительно в пять раз меньше мощности аналога с нитью накаливания.

Вариант 2. Считаем количество светодиодов. Если их очень много – это cmd3528 с напряжением питания 3,3В и силой тока 20мА. Около 20 небольших — cmd 5050 на 3,3В и 60мА, крупные светодиоды — cmd5730 на 3,3В и 0,15А.

Соответственно мощность лампы = количество светодиодов * 3,3В * силу тока одного светодиода.

Светодиоды могут иметь последовательное соединение, либо несколько параллельных цепочек.

Внимательно осмотрите монтажную плату. Если на ней последовательно соединено по 22 элемента, напряжение питания цепочки – 72В, когда по 11 – 36В.

Соответственно, сила тока в цепи – номинальный ток диода * количество параллельных цепочек.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Ремонт портативных колонок.

Восстанавливаем переносную акустическую систему

В практике ремонта электронной техники нередки случаи, когда ремонт прибора не имеет смысла в силу его низкой стоимости или же отсутствия в продаже необходимой детали для замены.

Даже на довольно крупных радиорынках порой трудно найти необходимый электронный компонент.

Так, при ремонте портативной акустической системы мне не удалось приобрести микросхему PAM8403 для замены неисправной.

И, хотя сама переносная акустическая система стоит довольно дёшево (порядка 20-30$), но для личного использования её ремонт может быть оправдан.

Электроника портативной стереосистемы довольно проста.

Что внутри дешёвых переносных акустических систем можно узнать здесь.

Рассмотрим ремонт портативной акустической стереосистемы SP-2.

Диагностика неисправности

При проверке переносных «колонок» выяснилось, что усилитель выдаёт довольно сильные искажения сигнала, заметные на слух даже при минимальной громкости.

Были проверены миниатюрные динамические громкоговорители на наличие механических неисправностей. Динамики оказались исправны.

Причиной неисправности оказалась микросхема усилителя – PAM8403.

PAM8403 – интегральная микросхема усилителя класса D, специально предназначенная для мобильных устройств, таких как, портативные DVD плееры, переносные акустические системы, ноутбуки, LCD мониторы.

Несмотря на свои крошечные размеры (16-ти выводный (SOP-16) SMD корпус) микросхема PAM8403 обладает весьма впечатляющими характеристиками. В её составе два усилителя, каждый из которых может выдавать по 3 ватта максимальной звуковой мощности. Напряжение питания может быть от 2,5 до 5,5 вольт. Микросхема очень экономична, благодаря тому, что работает в классе D (импульсном).

Попытки приобрести микросхему PAM8403 закончились неудачей.

Было принято решение найти наиболее простую замену данной микросхемы.

Пролистав справочник по современным интегральным микросхемам, выбор пал на малогабаритную микросхему усилителя TDA2822.

TDA2822 довольно распространённая микросхема, очень часто использовалась в дешёвой китайской звуковоспроизводящей аппаратуре – кассетных плеерах, малогабаритных магнитолах.

В её составе два усилителя с максимальной выходной звуковой мощностью около 1 ватта. Напряжение питания от 1,8 до 12 вольт. Естественно, чем выше напряжение питания, тем выше мощность развиваемая микросхемой. Есть возможность включения TDA2822 в мостовом режиме (на один динамик – монофонический режим).

Микросхема не требует большого количества внешних элементов. Принципиальная схема изображена на рисунке.

Принципиальная схема на TDA2822

Конечно, при замене микросхемы PAM8403 на TDA2822 необходимо изготовить печатную плату, либо собрать усилитель методом навесного монтажа. Многие узлы электронной схемы портативных «колонок» можно использовать. Например, отпадает необходимость в регуляторах громкости R1.1 и R1.2, он уже есть в портативной акустической системе. Останется спаять усилитель на TDA2822, подключить к микросхеме питание от уже имеющегося 5 вольтового аккумулятора питания и регулятор громкости.

UPDATE.

На данный момент отремонтировать портативные колонки не составляет особого труда, так как в широкой продаже имеются всевозможные готовые модули на PAM8403 или аналогах.

Готовые модули на микросхеме PAM8403

Такие электронные модули можно приобрести через интернет, например, на АлиЭкспресс. Вот ссылка на выдачу.

Модули очень миниатюрные и их можно встроить взамен сгоревшей микросхемы. Необходимо лишь припаять сигнальные провода правого (R) и левого (L) канала, подать напряжение питания 5V, соединить выходы (R OUT и L OUT) с динамиками.

Можно найти даже усилительные модули с Bluetooth, которые способны работать в паре с Android-смартфоном или планшетом. По качеству звука модули на базе чипа CSR8635 лучше, чем аналоги на OVC3860. Звук имеет приятный бас и не режет слух явным обилием высоких частот. Стоит отметить, что качество звука зависит от качества связи. Так, при параллельной передаче файлов через блютуз и проигрывании музыки со смартфона, беспроводной канал заметно «режется». Это приводит к тому, что кодек сжимает аудиопоток, что сразу заметно на слух.

Электронный модуль на микросхеме CSR8635 и PAM8403

Переплачивать за модуль на чипе CSR8645, который в отличие от CSR8635 поддерживает кодек AptX не стоит, так как большинством устройств AptX просто не поддерживается. Поэтому, нет смысла покупать более дорогой модуль на CSR8645, возможности которого не будут реализованы на практике.

Единственная сложность при ремонте портативных колонок, которая осталась – это высокая стоимость динамиков. Если у вас неисправны малогабаритные динамики, то нет смысла менять их, так как пара динамиков на замену обойдётся почти в такую же сумму, как и новая портативная колонка.

Стоит рассказать о том, что сейчас в ходу всевозможные подделки-реплики известных (и весьма дорогостоящих) портативных колонок наподобие JBL Charge 3.

Портативная беспроводная колонка JBL Charge 3 (Подделка)

Естественно, они ломаются. Иногда их просто заливают водой, так как считают, что это оригинальный продукт, который реально допускает погружение в воду.

Электронная начинка дешёвых блютуз-колонок

Как оказалось, такие Bluetooth-колонки изготовлены на базе дешёвых плат. В той, что попалась мне, основной микросхемой была AC1720AP11057-5A8, которая отвечает за блютуз, управление, работу совместно с USB-входом и карт-ридером MMC.

Печатная плата от Bluetooth-колонки

Кроме неё на печатной плате имеется пара микросхем-усилителей MIX2052 и контроллер заряда/разряда Li-ion аккумулятора.

Всё на том же АлиЭкспресс можно найти дешёвые беспроводные звуковые модули на основе микросхем AC17xxAP, например AC1721AP10242-5A8. Вот ссылка. Многие из них подойдут для замены неисправной платы.
