Электронный замок на дверь: принципиальная схема

Содержание

1. Электронный замок на дверь частного дома — бескомпромиссное решение
2. Принципиальная схема электронного замка на дверь
3. Порядок действий при записи ключей
4. Электронный замок на дверь — функционирование

---

Установить электронный замок на дверь или калитку частного дома в последнее время приобрело большую популярность. Сейчас можно увидеть чуть ли не на каждой калитке установленные механические кодовые замки. Такие механизмы имеют способность моментально защелкнуться, как только дверь закрылась.

Чтобы открыть его снаружи, нужно воспользоваться известным вам кодовым сочетанием цифр и букв, а для открытия с внутренней части двора или помещения, нужно всего лишь отодвинуть запирающий засов. Однако, намного безопаснее устанавливать электронные замки с функцией бесконтактного цифрового ключа. Предоставленная здесь схема прибора для повторения, сама по себе не относится к категории высокой сложности и в случае появившегося желания электронный замок на дверь можно собрать собственноручно в домашних условиях.

Принципиальная схема электронного замка на дверь

Питающее напряжение прибор получает от блока питания рассчитанного на +3,3v.

Порядок действий при записи ключей

Первое, что надо сделать при работе с электронным замком на дверь, это коротко нажать на кнопку «SET». Появится мигание светодиода. Приблизить к считывающему элементу цифровой ключ RFID (тот, который на брелке). При успешном считывании ключа он будет внесен в память электронной схемы, а индикатор перестанет светиться. Другие цифровые ключи по этой же аналогии. Используя такие действия, можно внести в память десять ключей. Когда ячейка памяти ключей будет полностью забита, прибор не будет отвечать на нажатие кнопки.

Удалить из памяти все забитые туда ключи можно с помощью новой прошивки МК либо длительным удержанием кнопки SET в нажатом состоянии (немного больше 5 сек.), то есть до момента включения индикатора (светодиода), затем кнопку нужно отпустить.

Электронный замок на дверь — функционирование

Приблизить к считывающему устройству цифровой ключ. В случае, когда ключ уже зарегистрирован, в выходной цепи на 5 секунд возникнет высокий уровень сигнала и при этом включится индикатор.

Дополнительное питание схемы

Это великолепный электронный источник бесперебойного электропитания, способный работать не только с представленной здесь конструкцией электронного замка на дверь, но и множеством подобных схем, предполагающих стабильное вне зависимости от сети напряжение питания 12v — например: сигнализация охранного назначения.

Принцип работы (величина для свинцовой батареи):

• Нагрузка. В том случае, когда напряжение питания будет равным либо меньше 10,5v — нагрузка POWER автоматически отключится. При достижении значения напряжения 12,0v — нагрузка POWER также автоматически включится.
• Заряд. При напряжении меньше 12,0v, заряд осуществляется с наивысшей длительностью импульса. Режим заряда при этом носит циклический характер, индикатор мигает каждые три секунды. Когда показатель напряжения наберет максимальный уровень заряда 14,5v, длительность импульсного заряда сравняется с нулем и запустится буферный режим. Индикатор светится непрерывно.

Буферный режим предусматривает увеличение длительности импульсного заряда, при условии если напряжение меньше 13,7v. И наоборот, при значении напряжения больше 13,7v, длительность импульсного заряда становится меньше. В случае снижения напряжения до предела 12,0v, опять произойдет включение циклического режима заряда.

Все необходимые для повторения файлы находятся в архиве.

Схема электронного кодового замка

В этой статье разговор пойдет о том, как собрать несложный электронный кодовый замок. Сфера применения кодового замка довольно широка, это могут быть и ворота гаража и дверь в складское помещение или дом. Простота устройства позволяет собрать кодовый замок, схема которого будет приведена ниже даже начинающим радиолюбителям. Детали применяются довольно-таки распространенные и недорогие. Времени на сборку замка понадобится немного.

Каждый из нас хранит какие-нибудь тайны от окружающих. А о том, чтобы надежно спрятать ценную вещь от посторонних и говорить не приходиться. Помню в мальчишеском возрасте, наверное, как и любой другой мальчуган, бредил кладами и сокровищами. Брал различные безделушки, прятал их или закапывал, потом нарисовав карту, торжественно вручал ее друзьям и они отправлялись на поиски. Искать, конечно же, всегда интересней.

Но те времена прошли, а необходимость надежно запирать двери осталась. Например, для гаражных ворот я изготовил по простой схеме электронный кодовый замок. Питание устройства осуществляется от аккумуляторной батареи напряжением 12 В, подключенной к зарядному устройству, что обеспечивает постоянную работу кодового замка. Теперь чтобы открыть гараж, набираю нужную кодовую комбинацию и… бац – срабатывает электронный привод и замок открыт.

Ну что же, давайте взглянем на схему кодового замка, как видите, она не представляет особой сложности, справится даже начинающий радиолюбитель.

Кодовый замок схема, а точнее описание работы. При подаче напряжения питания через резистор R1 заряжается конденсатор C1, благодаря этому на входы R элементов DD1 и DD2 краткосрочно поступает сигнал высокого уровня и устанавливает их в исходное нулевое состояние. При воздействии на кнопку SB1 кодового замка на C вход триггера DD1.1 приходит единичный сигнал, а так как вход D триггера подключен к положительному полюсу питания, то он (триггер) переходит в состояние высокого уровня. Если теперь нажать на кнопку SB2, то триггер DD1.2 также примет состояние высокого уровня в силу того, что его D вход подключен к выходу 1 триггера DD1.1, а он как сказано выше находится в единичном состоянии.

Далее по той же схеме, если теперь нажать подряд кнопки SB3, SB4, то триггер DD2.2 переключится в состояние высокого уровня и передаст его через выход 13 на базу транзистора VT1, пройдя резистор R6. Транзистор VT1 откроется и сам откроет транзистор VT2, который в свою очередь подаст ток на реле K1. Реле сработает и включит электронный исполнительный механизм кодового замка.

Чтобы отключить механизм и привести кодовый замок в исходное состояние потребуется кратковременное воздействие на одну кнопку из группы SB5 – SB9. Произойдет следующее, на R входы всех триггеров, смотрите схему, поступит напряжение, оно высокого уровня, и триггеры переключаться в нулевое состояние. Естественно транзисторы вследствие этого закроются, реле обесточится и отключит исполнительный механизм.

Обратите внимание, если во время набора кодовой комбинации случайно или намеренно нажать на любую из кнопок SB5 – SB9, то триггеры обнулятся, и замок не откроется. При не последовательном наборе SB1 – SB4, порядок срабатывания триггеров нарушится, и электронный кодовый замок также не сработает.

Детали в схеме кодового замка применяются указанные на рисунке, возможны следующие замены в электронной части. Микросхемы DD1 и DD2 допустимо использовать аналогичные из серии К176, но при этом напряжение питания должно быть не более 9 В. В качестве транзистора VT1 подойдет любой КТ315 независимо от его буквенного индекса. VT2 полностью зависит от реле K1, его коллекторный ток должен обеспечивать срабатывание реле. Тип реле зависит от тока срабатывания исполнительного механизма электронного замка. Клавиатуру с кнопками от старого электронного калькулятора можно приспособить на роль наборника кодовой комбинации. Диод VD1 можно заменить любым маломощным из серии КД521 или импортным аналогом.

Схема кодового замка как вы смогли убедиться, действительно проста и не должна вызвать вопросов при сборке. При годных деталях и правильном монтаже электронный замок, как правило, начинает работать сразу. Печатная плата будет Вашим домашним заданием, можно обойтись макетной платой.

Если поиграться с цепочкой R1, C1 можно увеличить секретность кодового замка, а именно увеличить номиналы емкости и сопротивления конденсатора C1 и резистора R1 соответственно. Это даст возможность поднять время для приема правильной комбинации кода после нажатия «не нужной» кнопки из группы SB5 – SB9.

Схема электронного кодового замка

Кодовый замок, описываемый здесь, представляет собой электронный кодовый замок, который можно использовать в повседневной жизни. Описанная здесь схема имеет следующие основные преимущества:

1     Она построена с использованием транзисторов и еще нескольких компонентов; поэтому небольшие по размеру могут быть легко установлены на дверях.

2     Эта схема также обеспечивает возможность отключения всей схемы при вводе неправильного кода примерно на 1 минуту. Даже если вы введете правильный код, замок не откроется.

3     Эта схема также предоставляет вам возможность перезагрузить схему в любое время, когда вам нужно.

[[wysiwyg_imageupload:7843:]]

Рис. 1: Прототип охранной сигнализации с микросхемой UM3561 на макетной плате

---

В этой схеме мы используем 6 переключателей. Если последовательно нажимать переключатели с S1 по S4, замок открывается. Переключатель S5 является переключателем сброса, а переключатель S6 используется для отключения схемы. Вы также можете увеличить количество отключаемых переключателей, подключив больше переключателей параллельно с S6. При нажатии переключателя необходимо следить за тем, чтобы « время нажатия» должно быть не менее 0,75 секунды и не более 1,25 секунды.

Мы сделали схему переключения с помощью транзистора T1-T3, стабилитрона (ZD1-ZD3), тактильного переключателя (S1-S3) и времязадающего конденсатора (C1-C3). В этой схеме транзисторы Т1-Т3 соединены последовательно. Когда вы нажимаете на переключатели S1-S4, времязадающие конденсаторы C1, C2, C3 заряжаются с помощью резисторов R1, R3, R5 соответственно. Конденсатор С1 разряжается через резисторы R2, ZD1 и Т1, конденсатор С2 разряжается через резисторы R4, ZD2 и Т2. Аналогично конденсатор С3 разряжается через ZD3 и Т3. Во время разряда мы использовали различные номиналы резисторов, например, для C1, R2 (220K), для C2, R4 (120K). Поэтому время разряда конденсатора отличается, например, для С1 это 6 секунд, для С2 3 секунды и для С3 1,5 секунды. Поэтому при активации переключателя нужно позаботиться об этом времени.

При нажатии правильной последовательности переключателей (S1-S4) конденсатор C4 заряжается через R6. Это приводит к тому, что транзисторы Т4, Т5, Т6 начинают открываться, и реле, подключенное к ним, становится запитанным. Если вы хотите сбросить схему, нажмите S5, это разрядит конденсатор С4 через ZD4 и R7.

При нажатии переключателя S6 конденсатор С5 начинает заряжаться через R12 и благодаря этому транзистор Т8 начинает открываться с помощью ZD5. В этом случае напряжение коллектора транзистора Т8 становится низким. Поэтому транзистор T7 останавливает проводку, тем самым отключая положительное питание переключателей (S1-S5) и транзистора (T1-T3). Теперь для разрядки конденсатора C5 требуется почти 1 минута, в результате чего цепь блокируется в течение следующей 1 минуты, а реле, подключенное к нему, не срабатывает. (Также проверьте проект электронного кодового замка с использованием микроконтроллера 8051)

Принципиальные схемы

Компоненты проекта

Видео проекта

---

Рубрики: Electronic Projects
С тегами: кодовый замок, замок


---

---

---

Объяснение схемы простейшего кодового замка

You are here: Home / Mini Проекты / Объяснение схемы простейшего кодового замка

Искать на этом веб-сайте

Последнее обновление 3 февраля 2023 г. , Swagatam 14 комментариев

Электронный кодовый замок — это устройство, которое предназначено для активации системы электрического соленоидного замка при каждом вводе правильной комбинации. числа вводятся на прилагаемой клавиатуре.

Для изготовления этого типа электронного кодового замка обычно используется электронная схема с клавиатурой.

Однако в конструкции, описанной в этой статье, не используются сложные электронные схемы, ИС или клавиатуры, вместо этого в системе используется несколько механических поворотных переключателей и дешевый соленоид, и это все, что необходимо для создания этого дешевого, но очень эффективного простейшая схема кодового замка.

Простой кодовый замок

Базовая конструкция большинства кодовых замков основана на простой конструкции, как показано на следующем рисунке.

Для этого требуется всего три десятипозиционных поворотных переключателя, расположенных таким образом, что при вводе на них правильной комбинации они подключают электричество к реле или соленоиду (в данном случае код 6-4-5).

Эта простая схема редко используется в реальности, так как рациональная настройка переключателей на все 1000 потенциальных комбинаций (от 0-0-0 до 9-9-9 включительно) занимает всего несколько секунд.

Кодовый замок с задержкой

Одним из самых простых и наиболее эффективных решений является включение в устройство схемы задержки, как показано на следующем рисунке, которая предотвращает подачу питания на соленоид или реле до тех пор, пока не будет активирована соответствующая комбинация. на несколько секунд.

Поспешное перебор всех доступных комбинаций становится неэффективным для «взлома» системы, потому что схема задержки предотвращает реакцию устройства, даже если правильная комбинация удерживается в течение короткого времени.

Любой, кто попытается «взломать» устройство, вряд ли добьется успеха, если не знает о схеме задержки и не готов потратить значительное количество времени на поиск правильной комбинации.

Цепь задержки времени, зависящая от полупроводника Q1 на полевых транзисторах, включена в следующую схему. C1 будет разряжен, когда будет отрегулирована правильная комбинация SW1-SW3, и питание подается на схему, обеспечивая нулевое смещение затвора Q1. В результате транзистор Q1 отключается, и на реле или соленоид, служащие его стоковой нагрузкой, не поступает значительный ток.

C1 постепенно заряжается через R1, примерно через 4 секунды зарядное напряжение на C1 становится достаточно высоким, чтобы сместить Q1 в проводимость и включить реле или соленоид.

Когда цепь сбрасывается, R2 разряжает C1, позволяя немедленно возобновить нормальную работу. Наибольшее напряжение затвора Q1 ограничено резистором R2 примерно до половины напряжения питания, однако этого более чем достаточно для сильного смещения устройства в проводимость и не имеет практического значения.

D1 предотвращает возможное повреждение Q1, подавляя сильную противо-ЭДС, возникающую на реле или соленоиде, когда он отключается.

Соленоид

Соленоид может быть любого подпружиненного типа, с валом, который будет вытягиваться наружу при отсутствии питания и втягиваться внутрь, как только на него подается питание.

Один из популярных типов с соответствующими характеристиками показан на следующем рисунке.

Поворотные переключатели

3 поворотных переключателя, показанные на приведенных выше схемах, могут быть любыми обычными 11-позиционными поворотными переключателями, такими как показанный на рисунке ниже:

Применение

Объясняемый простой кодовый замок можно эффективно использовать в качестве надежного замка безопасности в различных устройствах, таких как ящики стола, шкатулки для драгоценностей, двери дома, сейфовые двери и т. д.

Код можно изменить в любое время, просто заменив провод положения на 3 контактах поворотного переключателя.

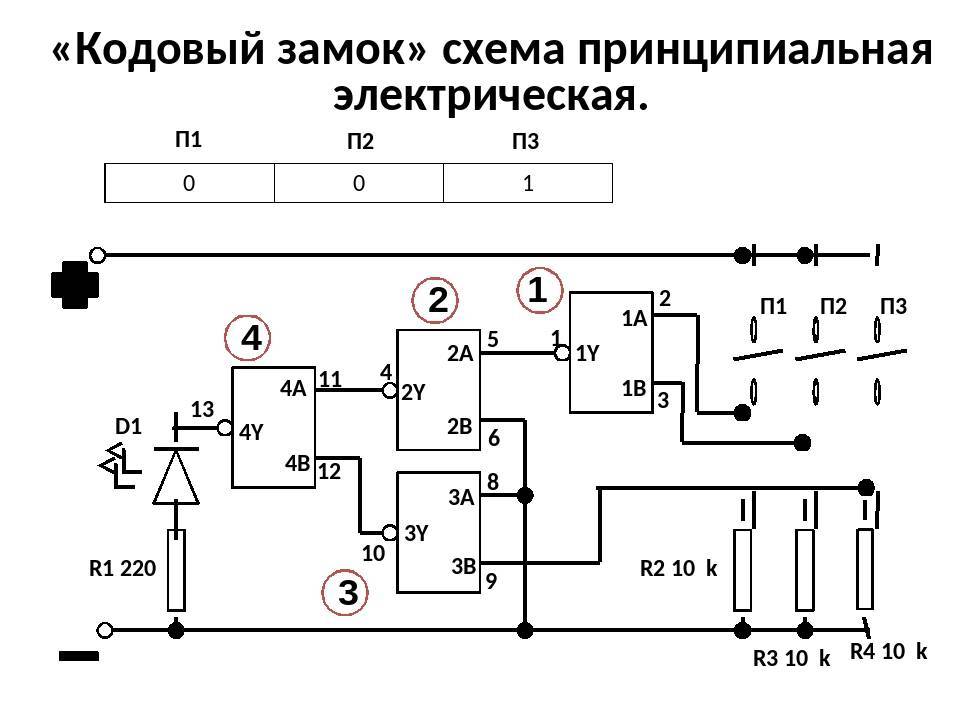

Простая двухкнопочная схема электронного электромагнитного замка

В этой простой схеме электронного электромагнитного замка электромагнитный замок разблокируется только при одновременном нажатии переключателей S1 и S2.

Первоначально при включении питания ситуация будет такой:

Вход U1a подключен к земле, его выход будет высоким. Это приведет к тому, что выход U1b станет низким.

При низком уровне выходного сигнала U1b выходной сигнал U1c будет высоким, что приведет к низкому уровню выходного сигнала U1d.

При низком уровне выходного сигнала U1d полевой МОП-транзистор будет выключен.

Пока МОП-транзистор выключен, вал замка соленоида будет выступать наружу, что активирует его функцию блокировки. Таким образом, все, что должно быть заблокировано, останется заблокированным в этой ситуации.

Теперь, если кнопки S1 и S2 нажаты одновременно, входы U1a одновременно перейдут в высокий уровень, в результате чего его выход станет низким.

Это приведет к тому, что выход U1b станет высоким, а выход U1c станет низким. Когда выход U1c становится низким, это приводит к тому, что выход U1d становится высоким.

Когда на выходе U1d появляется высокий уровень, он активирует полевой МОП-транзистор и защелку соленоида. Вал соленоидной защелки втянется внутрь, что приведет к открытию замка.
