устройство, принцип работы, применение, подключение

Разъединение нагруженных электрических цепей всегда сопряжено с риском искрообразования. Особую опасность таит в себе отключение нагрузки на высоковольтных линиях. Мощная электрическая дуга, образующаяся при коммутации незащищённых контактных ножей, может привести к разрушению силовых контактов и к выходу из строя электрических приборов. Обезопасить процесс коммутации цепей способен выключатель нагрузки, оборудованный устройствами для экстренного гашения дуги.

Выключатели нагрузки (ВН) принадлежат к тем видам коммутационных приборов, которые, по уровню допускаемых токов, занимают промежуточное положение между обычными разъединителями и специальными выключателями номинальных токов, способных отсекать сверхтоки в аварийных ситуациях. Несмотря на то, что коммутация номинального тока выключателем нагрузки допускается, однако прибор не рассчитан на отключение токов перегрузок в случае КЗ. Для этих целей предусмотрено применение специальных высоковольтных предохранителей.

Применение

Выключатели нагрузки применяются в распределительных сетях с целью коммутации линий, силовых трансформаторов, работающих при номинальных напряжениях. Устройства могут использоваться для включения/отключения дополнительных нагрузок, но они не предназначены для защиты от коротких замыканий, за исключением тех конструкций, в которых установлены плавкие предохранители (см. рис. 1).

Рис. 1. ВН с предохранителями

Такими разъединителями мощности оборудуются высоковольтные линии на 6 – 10 кВ, для токов, не превышающих 400 – 600 А. Для коммутации и защиты более мощных линий электропередач применяются релейные устройства. В маломощных сетях допускается использование ВН без предохранителей.

Существуют компактные выключатели нагрузок до 100 А, которые легко монтируются в распределительных устройствах. Такие рубильники внешне похожи на конструкцию автоматического выключателя (см. рис. 2) и устанавливаются на входах сетей многоквартирных и частных домов. Они управляются только вручную и не отключаются при достижении тока срабатывания защиты.

Рис. 2. Маломощные выключатели нагрузки

Наличие модульного выключателя мощности не исключает необходимости защиты проводки в аварийных режимах другими способами. В частности, аварийное отключение домашней электрической сети обеспечивают автоматические пакетные выключатели, но использовать их для частого отключения нагрузки не рекомендуется из-за быстрого износа контактов. В этом смысле переключатель нагрузки более надёжен, так как его контакты рассчитаны на такие режимы работы.

Преимущества и недостатки

У рассматриваемых коммутационных аппаратов есть сильные и слабые стороны.

К преимуществам относятся:

• меньшая себестоимость, по сравнению с другими видами выключателей;
• быстрое и надёжное включение и отключение номинальных токов нагрузок;
• возможность применения дешёвых плавких предохранителей для защиты от перегрузок;
• наличие у высоковольтных ВН видимого разрыва контактов, что позволяет обходиться без дополнительного разъединителя.

Недостатки:

• ограниченный ресурс эксплуатации;
• разрыв цепи возможен только для токов, в пределах номинальных значений мощностей;
• после срабатывания предохранителя необходима его замена.

Устройство и принцип работы

Конструкция высоковольтного выключателя нагрузки очень напоминает устройство трехполюсных разъединителей. На раме расположены поворачиваемые в вертикальной плоскости подвижные ножи, имеющие серповидную форму. Они входят в камеру, где расположены неподвижные контакты.

Управление поворотом ножей осуществляется с помощью механизмов, ручных приводов, либо полуавтоматических устройств. Электромагнитный привод, использующий соленоид обеспечивает дистанционное отключение нагрузки высоковольтных приборов, а в отдельных случаях работу в автоматическом управлении.

На рисунке 3 представлен чертёж трёхполюсного ВН с ручным приводом.

Рис. 3. Чертёж выключателя нагрузки ВНА

Обратите внимание (рисунок слева) на то, что в конструкции предусмотрено установку предохранителей, которые не показаны на чертеже. Все токоведущие части отделены от рамы мощными изоляторами (рисунок справа).

Для обеспечения необходимой скорости разъединения контактов применяются пружинные механизмы. При повороте вала пружина накапливает потенциальную энергию, которая в определённый момент высвобождается, направляя накопленную мощь на движение ножей. Пружинный механизм хорошо виден на рисунке 4.

Рис. 4. Выключатель нагрузки ВНА с пружинным механизмом

В комплект выключателя нагрузки могут входить стационарные ножи заземления. Эти элементы дополнительной защиты имеют механизмы блокировки от ошибочных действий персонала.

Главное отличие ВН от разъединителей – это наличие дугогасительных устройств, обеспечивающих сохранность неподвижных и подвижных контактов при коммутации. Гашение электрической дуги, которая неизбежно зажигается при отключении или включении нагруженной цепи, происходит в дугогасительных камерах, оборудованных вкладышами, изготовленных из полимеров. Дуги гасятся потоком продуктов испарения вкладышей, образующихся под действием высоких температур возникающего разряда.

В зависимости от конструкции ВН принцип гашения может отличаться. Следует помнить, что камеры гашения не обеспечивают абсолютного отсутствия дуги, которая, хоть и на очень короткий период времени, всё-таки возникает. Задача состоит в том, чтобы как можно быстрее подавить разрастание разряда, устранив условия для его существования.

Эффект гашения достигается различными способами: путём сдувания ионизированного воздуха с контактов, заполнением камер специальными смесями газов или созданием вакуума. В зависимости от принципа подавления дуги различают разные типы выключателей.

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

• автогазовые;
• элегазовые;
• вакуумные;
• воздушные;
• масляные;
• электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10^-6 — 10^-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

• вакуумные выключатели до 35 000 В;
• устройства для напряжений, превышающих 35 кВ;
• вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

• работа выключателя в любом положении;
• коммутационная износостойкость;
• стабильная работа;
• пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF₆) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает  элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).

Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Условное обозначение и маркировка

Для маркировки выключателей нагрузки используются буквенные и цифровые символы, сгруппированные по группам:

ВН Х-Х-00/0-0 хх 0 Х0.

Заметим, что приведённая структура обозначения может отличаться в маркировках разных типов конструкций.

Рассмотрим один из вариантов.

• Первая группа букв содержит информацию о типе выключателя. ВН – выключатель нагрузки. Иногда буква Н отсутствует, а на её месте, а чаще всего Х на второй позиции обозначает тип изделия либо вариант исполнения.

Буквенное обозначение типов конструкции:

• М – масляный;
• ММ – маломасляный
• А– автогазовый.

(Элегазовые рубильники имеют свою структуру обозначения).

Буквенное обозначение вариантов исполнения:

• М – модернизированный;
• П – пружинный привод;
• Р – ручной привод;
• Э – электромагнитный.

Х на третьей позиции может обозначать расположение привода:

• П – правое;
• Л – левое.

На четвёртой позиции (00) цифры, указывающие номинальное напряжение в кВ.

5 позиция (/0) – номинальный ток отключения, в кА.

6 позиция (0) – номинальный (сквозной) ток выключателя.

7 позиция (хх) – расположение заземляющих ножей (иногда климатическое исполнение). п – за предохранителями, в – со стороны контактов заземления.

8 позиция (0) – обозначает тип устройства подающего команды для отключения (при наличии).

9 позиция (Х0) – климатическое исполнение и категория размещения.

Пример: маркировка ВВЭ – 15 – 25/ 680 – УЗ означает: Выключатель вакуумный, с электромагнитным приводом, рассчитанный на напряжение 15 кВ, ток термической стойкости – 25 кА, номинальный ток ВН – 680 А, применяется в условиях умеренного климата, предназначен для внутренней установки.

На рисунке 6 приведён пример обозначения на схеме.

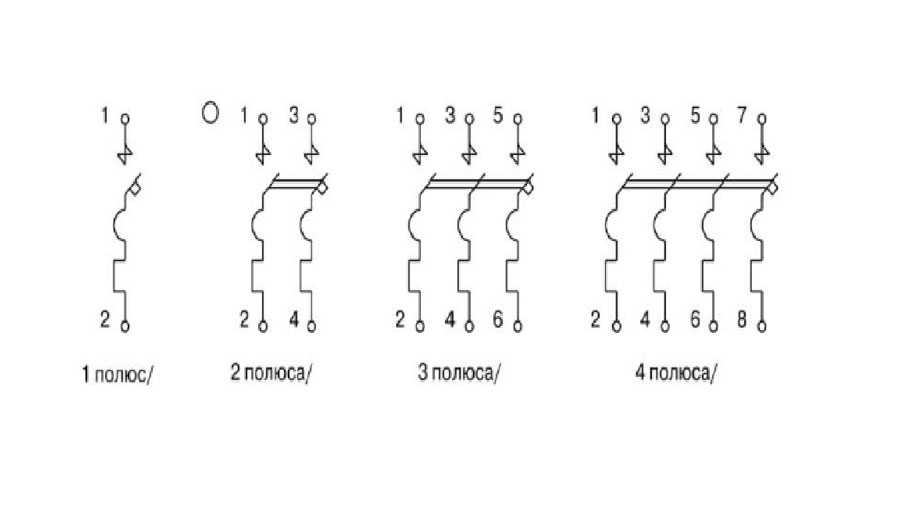

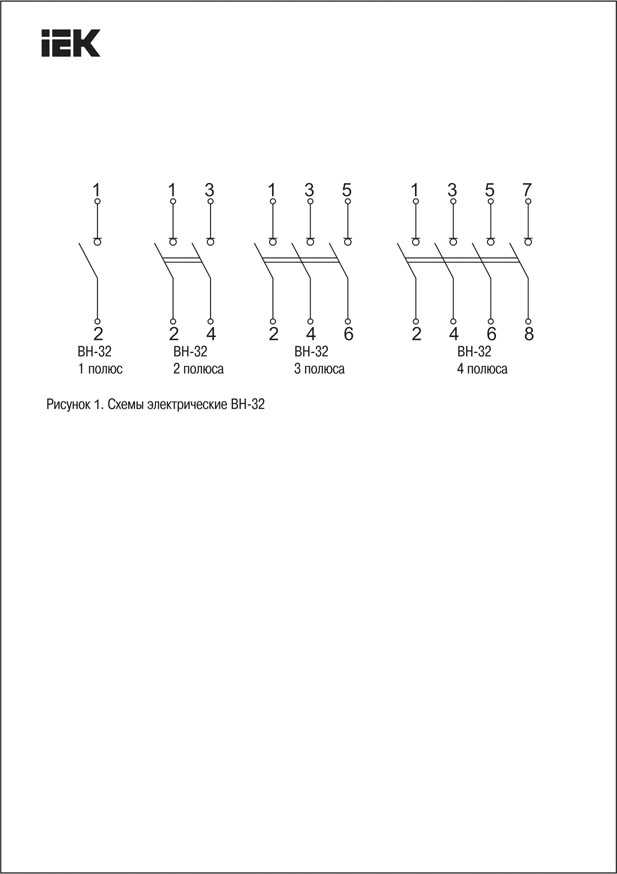

Рис. 6. Обозначение на схемах

Отличие от автоматического выключателя

Основной признак отличия от автоматического выключателя в том, что рассматриваемые устройства не могут работать в автоматическом режиме. Для отключения ВН требуется вмешательство оператора – с помощью ручного привода или дистанционно (в зависимости от конструктивного исполнения). Автоматический выключатель размыкает цепь при достижении тока срабатывания защиты.

Отличить устройства можно по их маркировке и по внешнему виду.

Технические параметры

Выключатели нагрузки характеризуются тремя важными параметрами:

• номинальным напряжением;
• током термической стойкости;
• номинальным током ВН.

Другие параметры учитываются исходя из условий расположения, желаемого способа коммутации и выбора типа исполнения.

В качестве примера приводим таблицу параметров для ВН:

Тип изделия	U ном, кВ	Тип предохранителя	I ном. предохранителя, кА	максимальный ток, кА	Масса (без привода), кг
ВНП-3	3	ПК-З	80	31,5	50
			200	31,5	55
ВН-16	6	—	—	—	36
	10	—	—	—	36
ВНП-16	6	ПК-6	50	20	62
			80	20	64
			160	20	78
ВНП-16	10	ПК-10	32	12,5	52
			50	12,5	65
			100	12,5	79
ВНП-17	6	ПК-6	50	20	62
			80	20	64
			160	20	78
ВНП-17	10	ПК-10	32	12,5	52
			50	12,5	65
			80	12,5	79

Технические параметры других типов выключателей нагрузки можно узнать у продавца или из других источников информации.

Подключение

На линиях электропередач ВН размещают перед силовыми трансформаторами. Если техническая документация предусматривает наличие разъединителей – они устанавливаются после ВН.

В многоквартирной электросети ВН устанавливаются в распределительных щитках (если есть доступ) или в другом доступном месте, отдельно на каждую квартиру.

В производственных цехах мини рубильник целесообразно устанавливать возле каждого станка, для обеспечения возможности экстренного его отключения.

В бытовой электросети выключатели нагрузки устанавливаются, как правило, перед счётчиком, хотя могут монтироваться и после прибора учёта. Но обязательно перед защитными устройствами – автоматами, пробками и т. п. В качестве примера приводим схему подключения ВН в однофазной сети.

Рис. 7. Схема подключения ВН в домашней сети

Список использованной литературы

• И.П. Крючков,  В.А. Старшинов, М.В. Пираторов «Короткие замыкания и выбор электрооборудования» 2012
• Афонин В. В., Набатов К.А., Зарандия Ж.А. «Силовые коммутационные аппараты» 2011
• Таев И.С. «Электрические аппараты управления» 1984.
• Г. Н. Александров «Теория электрических аппаратов» 1985.

Выключатели нагрузки — применение, преимущества и недостатки, устройство, виды выключателей нагрузки

Содержание

1. Применение
   1. Преимущества и недостатки
      1. Устройство и принцип работы
         1. Виды
            1. Условное обозначение и маркировка
               1. Отличие от автоматического выключателя
                  1. Технические параметры
                     1. Подключение
                        1. Примеры из каталога
                           1. Производители
                              1. Заключение
                                 1. Рекомендуемые товары

                                 Многие имеют представление об автоматическом выключателе, но не знают о том, что есть выключатель нагрузки.

                                 Второй вариант – это коммутационный аппарат, которым легко обесточить сеть, находящуюся под нагрузкой. Выключатель нагрузки – своего рода миниатюрный рубильник, который пригождается во многих нештатных ситуациях и должен быть у каждого человека. Расскажем подробнее о модульном выключателе, его плюсах и минусах, устройстве, рабочих нюансов использования, видах и основных производителях.

                                 Применение

                                 Когда разъединяется наружная электрическая цепь, возможно образование искр. Большую опасность представляют нагрузки разрывов при отключении на высоковольтных объектах. Образуемая электрическая дуга дает большую мощность в результате оголенных контактных ножей и может разрушить контакты силы. Приборы под электрическим напряжением просто-напросто сломаются под таким давлением. Чтобы сделать процесс передачи электроэнергии безопасным, используют выключатель нагрузки, в который вшито оборудование для гашения дуги в экстренных случаях.

                                 Миниатюрный рубильник по уровню возможных токов встает между разъединителями простого типа и выключателями токов номинального значения, способных в чрезвычайных ситуациях отсекать сверхтоки. Прибор нежелательно использовать в качестве отключения токов перегрузок в случае КЗ. Здесь пользуются высоковольтными предохранителями со безопасным устройством.

                                 А выключатели нагрузки могут непосредственно устанавливаться в распределительных сетях для выполнения следующих задач:

                                 • коммутация линий и трансформаторов силового типа, действующих при напряжениях номинального порядка;
                                 • отключение и подключение нагрузок дополнительного характера, которым не нужна защита от замыканий;
                                 • конструкции с установленным предохранителем плавкого типа могут использоваться в качестве защиты от коротких замыканий.

                                 Также выпускаются выключатели нагрузок в компактном виде до 100 А. Их легко монтировать в распределительные установки. Внешне напоминают конструкцию автоматического выключателя. Подлежат установке на входах сетей частных и многоквартирных домов.

                                 Применяются в быту и на крупных предприятиях. Также мощные устройства выполняют важные задачи безопасности в следующих сферах:

                                 • грузоподъемники;
                                 • кухонные зоны больших размеров на предприятиях общественного питания;
                                 • кондиционирование и вентиляция;
                                 • сушильные камеры, прачечные;
                                 • автомойки;
                                 • конвейеры;
                                 • сети освещения.

                                 Рассмотрим сильные и слабые стороны модульных выключателей. Положительными их качествами можно назвать:

                                 • недорого стоят по сравнению с иными видами выключателей и по себестоимости тоже уступают;
                                 • быстро и надежно выполняют свои функции по подаче номинальных токов нагрузок;
                                 • можно использовать недорогие плавкие предохранители, чтобы защитить от перегрузок;
                                 • высоковольтные типы модульных выключателей нагрузок имеют видимые разрывы контактов, которые позволяют не использовать дополнительные разъединители.

                                 Из недостатков можно назвать ограниченный ресурс эксплуатации. В случае срабатывания предохранителя его необходимо менять на новый. Также разрыв цепи происходит только в таких токах, у которых предельные номинальные мощностные значения.

                                 Устройство и принцип работы

                                 Если рассматривать конструктивную составляющую устройства, то можно отметить его сходство с аппаратом, который основан на разъединителях трехполюсного формата. На поверхности рамы размещаются ножи подвижного порядка. Они обязательно располагаются вертикально плоскости. Могут крутиться в разные стороны из-за серповидной конфигурации. Такая форма делает возможным их сосредоточение в местах неподвижности контактных соединений. Ножи поворачиваются специальными устройствами, которые выглядят как приводы ручного управления или полуавтоматы.

                                 Привод электромагнитный, подходя к отключению на дистанции, которые свойственны для высоковольтных приборов, использует соленоид. Но есть и автоматические варианты подключения. Для обеспечения нужной скорости контактного разъединения применяются механизмы на пружинах. Пружина собирает воедино потенциальную энергию во время работы вала. Эта энергия в нужный период времени, когда это требуется сети, высвобождается и направляет всю имеющуюся мощь на вращение ножей.

                                 Существуют также ножи стационарного типа. Они составляют комплектацию устройства при покупке. Элементы комплектующих дополнительно защищают, а если надо, блокируют неправомерные действия оператора извне. Внутри корпуса сосредоточены устройства, защищающие контакты подвижного и неподвижного типа в результате коммутации. Дуга электрического порядка гасится при зажигании. Это происходит под нагрузкой во время подачи или забора электроснабжения. Цепь при этом находится под нагрузкой.

                                 Принцип гашения слегка разный. Обусловлено это конструктивными особенностями разных моделей, которые выпущены на рынок. Камеры гашения не могут обеспечить отсутствие дуги в принципе. Она возникает нечасто, но если появляется, то совсем на короткий промежуток времени. Суть в том, чтобы быстро подавить разрастающийся заряд и не допустить условий для продолжения этого процесса, то есть загасить на корню.

                                 Виды

                                 Выключатели нагрузки могут быть шести типов в зависимости от способа гашения дуги:

                                 1. Автогазовые.
                                 2. Элегазовые.
                                 3. Вакуумные.
                                 4. Воздушные.
                                 5. Масляные.
                                 6. Электромагнитные.

                                 Самым ходовым вариантом для применения в различных отраслях считается автогазовый выключатель нагрузки. Газогенерирующее устройство необходимо для быстрой коммутации электрооборудования большой мощности. Дуга подавляется газами, сосредоточенными в камере гашения. В ней есть вкладыш, выполненный из прочной мочевиноформальдегидной смолы или из полиметилметакрилата. Он мгновенно нагревается во время коммутации контактов.

                                 Верхний слой постепенно испаряется за счет воздействия критических температур. Полимер уходит, а гашение интенсивно продолжается потоками газообразных веществ до полного растворения. Для испарения вкладыша применяются специальные контакты, которые называются дугогасительными. Во включенном состоянии ток номинального порядка проходит по главным контактам, задействуя их.

                                 Автогазовые устройства необходимы для установки в распределительных подстанциях и устройствах электросетей, которым требуется от 7 до 12 кВ. При этом важно, чтобы было применено изолирование нейтралью. Монтируются чаще всего в тех местах, где невыгодно с экономической точки зрения применять установки других мощностей. Это самый дешевый вариант, несмотря на его высокую ремонтопригодность.

                                 Рекомендуемые товары

                                 Артикул: 055-pvc-22×58-10

                                 Плавкая вставка цилиндрическая ПВЦ (22х58) 10А EKF PROxima

                                 Уточняйте наличие

                                 Бренд: EKF

                                 Наименование: Плавкая вставка цилиндрическая

                                 Запрос цены

                                 Артикул: 055-tb-s-630-3p

                                 Рубильник 630A 3P без рукоятки управления TwinBlock EKF PROxima

                                 Уточняйте наличие

                                 Бренд: EKF

                                 Степень защиты: IP 30

                                 Наименование: Рубильник 630A 3P без рукоятки управления TwinBlock EKF PROxima

                                 Запрос цены

                                 Артикул: 055-avn-2-63-av

                                 Выключатель нагрузки AVN 2P 63A EKF AVERES

                                 Уточняйте наличие

                                 Бренд: EKF

                                 Степень защиты: IP 20

                                 Наименование: Выключатель нагрузки

                                 Запрос цены

                                 Артикул: 055-tb-s-250-3p

                                 Рубильник 250A 3P без рукоятки управления TwinBlock EKF PROxima

                                 Уточняйте наличие

                                 Бренд: EKF

                                 Степень защиты: IP 30

                                 Наименование: Рубильник 250A 3P без рукоятки управления TwinBlock EKF PROxima

                                 Запрос цены

                                 Вакуумный выключатель недорогой. Им пользуются для гашения как номинальных токов нагрузки, так и для сверхтоков. Контакты расположены в специальной защитной камере со сверхнизкими давлениями. При отсутствии газа сопротивление возрастает в разы. Это не дает возможности дуге гореть. Когда контакты замыкаются и размыкаются, дуга все же появляется на короткий срок, буквально долю секунды.

                                 Вакуумные устройства бывают с разным напряжением. Выделяют три – до 35000 В, свыше 35 кВ и для сетей более 1000 В. Выключатель может работать в любом положении. Вакуумные устройства стабильно работают и безопасны для эксплуатации в условиях пожарных рисков. Ценятся за коммутационную износостойкость и долгий срок службы.

                                 Элегазовые выключатели нагрузки работают на элегазе, который успешно гасит дугу за счет наличия шестифтористой серы и добавок иных газов. В таких конструкциях применяются встроенные трансформаторы тока, что делает возможной работу элегазовых выключателей нагрузки при напряжениях свыше 1000 кВ.

                                 Условное обозначение и маркировка

                                 Маркируются устройства буквенными и цифровыми обозначениями – ВН Х-Х-00/0-0 хх 0 Х0. Первые сгруппированные символы говорят о типе выключателя:

                                 • М – масляный;
                                 • ММ – маломасляный;
                                 • А – автогазовый.

                                 Этот пример маркировки не распространяется на элегазовые рубильники.

                                 Есть также символы следующего порядка:

                                 • М – модернизированный тип устройства;
                                 • П – привод пружинного контакта;
                                 • Р – ручной вариант устройства;
                                 • Э – механизм электромагнитного действия.

                                 Х на третьей позиции может говорить о правом или левом расположении привода соответствующими буквенными обозначениями: П или Л. В четвертой позиции расположены цифры, говорящие о номинальном напряжении, измеряемом в кВ. Пятая позиция – о номинальном токе отключения в кА, шестая – о номинальном или сквозном токе выключателя, седьмая – о расположении заземляющих ножей: «п» – за предохранителями, а «в» – со стороны контактов заземления. На восьмой позиции обозначается тип устройства подающей команды для выключения, а на девятой – климатическое исполнение + категория размещения.

                                 В качестве примера можно привести следующий: есть маркировка ВВЭ – 17 – 27/710 – УЗ. Это вакуумный выключатель, у которого подключен электромагнитный привод. Допустимое напряжение – 17 кВ, а ток термической стойкости – 27 кА. При этом номинальный ток выключателя нагрузки составляет 710 А. Эта маркировка подходит для эксплуатации данного устройства в условиях умеренного климата. Располагать его следует в защищенные коробы, так как он предназначен для внутренней установки.

                                 Отличие от автоматического выключателя

                                 Выключатели нагрузки не способны работать в режиме автоматики. Для отключения используются сторонние силы, например, оператор ручным способом либо дистанционно делает соответствующие манипуляции. Автоматический же выключатель при достижении тока срабатывания защиты самостоятельно получает соответствующий сигнал и размыкает цепь. Устройства можно различить по внешнему виду и по маркировке.

                                 Технические параметры

                                 Выключатели нагрузки выбирают исходя из трех главных параметров:

                                 1. Номинальное напряжение.
                                 2. Ток термической скорости.
                                 3. Номинальный ток.

                                 Остальные параметры рассматривают в зависимости от условий расположения, желаемого способа коммутации и выбора типа исполнения. Некоторые другие технические параметры следует уточнять у продавца перед покупкой соответствующего устройства.

                                 Подключение

                                 На линиях электропередач выключатели нагрузки сосредотачивают перед силовыми трансформаторами. Если в комплект к основному устройству приложены разъединители, то они устанавливаются во вторую очередь. В многоквартирных домах выключатели нагрузки устанавливаются в щитках распределения при открытом к ним доступе. Это делается для каждой квартиры индивидуально. В производственных залах и цехах следует устанавливать устройства возле каждого энергоносителя. Бытовые цели эксплуатации подразумевают установку перед самим счетчиком.

                                 Примеры из каталога

                                 Выключатель нагрузки AVN 4P 40A EKF AVERES

                                 Это механические коммутационные аппараты, применяемые для оперативных включений и отключений в электрических цепях переменного тока. Нужны для коммутации активных и индуктивных нагрузок. К таким вариантам относятся даже двигатели, имеющие установки защиты.

                                 Выключатель нагрузки ВН-45 3200/2500А 3P стационарный с эл. приводом EKF PROxima

                                 Это тип воздушных выключателей, у которых встроен механизм свободного расцепления воздействия контактами. Это делается через пружинный механизм накопителя энергии. Представляет собой механическую конструкцию, выполненную на основе жесткой рамы. Самые главные органы управления и индикации находятся на панели с лицевой стороны.

                                 Производители

                                 Самыми лучшими производителями выключателей нагрузки можно назвать следующие:

                                 • EKF. Один из самых крупных производителей на международной арене. Продукция компании отличается высоким качеством и надежностью.
                                 • Averes. Пользуются популярностью ввиду постоянного пополнения ассортимента передовыми и мощными выключателями нагрузки, которые служат долгий срок без перебоев и поломок.
                                 • «КрасГорАрсенал». Ценится за качество и низкую цену устройств.
                                 • «Кстовский Электротехнический Завод». На рынке достаточно давно и зарекомендовал себя как надежный производитель высококлассных выключателей нагрузки.

                                 Заключение

                                 Для быстрого включения или отключения цепи под нагрузкой используют выключатели нагрузки. Это устройства с усиленными контактами, которые используются как в бытовых целях, так и в промышленных масштабах. Для выбора качественного выключателя нагрузки нужно рассчитать его нагрузку и место установки.




                                 Специалисты Строймашсервис-Мск

                                 Материал подготовили сотрудники smsm. ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.

                                 Что такое выключатель нагрузки — полное руководство

                                 Главная » Что такое выключатель нагрузки – Полное руководство

                                 Электрооборудование играет важную роль в обеспечении электроснабжения предприятий, домов и рабочих мест, а также их отключение в случае плохого тока нагрузки. Когда это происходит, необходимо принять незамедлительные меры, чтобы избежать неконтролируемого повреждения, поэтому установка компонентов распределительного устройства с вашим электрическим оборудованием очень важна.

                                 Существуют различные типы компонентов распределительных устройств. Некоторыми из них являются выключатель нагрузки, разъединитель, выключатель-разъединитель и автоматический выключатель. Эти компоненты действуют как регуляторы тока в электрооборудовании, обеспечивая тем самым бесперебойную работу.

                                 Среди этих компонентов выключатель нагрузки выделяется тем, что он регулирует все виды токов (нормальный ток и ток короткого замыкания). Итак, в этой статье мы предоставим полное руководство по выключателю нагрузки. Все, что вам нужно знать об этом компоненте, будет обсуждаться здесь.

                                 Что такое выключатель нагрузки

                                 Источник: Google

                                 Выключатель нагрузки (lbs) — это устройство, которое обеспечивает включение, размыкание и безопасное отключение низковольтных электрических цепей под нагрузкой. Это достигается за счет добавления оборудования, повышающего скорость работы ножа разъединителя, а также оборудования, изменяющего явления дуги и позволяющего безопасно гасить дуги, возникающие при переключении токов нагрузки. Примерами такого оборудования являются дугогасительные рожки, пружинные приводы и штыри.

                                 Переключатель lbs может быть ручным, автоматическим или иметь функцию отключения. Сборка выключателя нагрузки довольно проста, а использование несложно. Это очень необходимо в промышленном секторе, аварийном переключении, общественном распределении, фидерах двигателя и распределительных панелях.

                                 Выключатель нагрузки должен обладать следующими характеристиками:

                                 • Должен быть способен отключать ток, эквивалентный номинальному длительному току в напряжении системы.
                                 • Должен быть в состоянии обеспечить достаточную изоляцию, чтобы изолировать цепь, когда она замкнута.
                                 • Должен быть способен отключать небольшой емкостной и индуктивный ток, что необходимо для отключения ненагруженных воздушных линий, кабелей, трансформаторов и другого электрооборудования.
                                 • Должен выдерживать максимальный ток короткого замыкания до тех пор, пока прерывающее устройство не устранит неисправность.

                                 Что такое выключатель без нагрузки

                                 Источник: Ebay

                                 Выключатель без нагрузки — это «устройство разгрузки», т. е. его можно использовать только при нулевом протекающем токе. Обычно он отключается, когда электрооборудование необходимо проверить, обслужить или заменить. Это делается для того, чтобы изолировать оборудование от тока, протекающего в цепи. Это можно сделать со всей системой или только с той ее частью, над которой нужно работать.

                                 Выключатель без нагрузки полностью противоположен выключателю нагрузки. Он не предназначен для отключения цепи, находящейся под нагрузкой, т. е. цепи, через которую проходит ток. Чтобы разъединить цепь, вам нужно будет использовать другой инструмент. Использование инструмента убережет вас от опасностей, которые могут возникнуть при отключении выключателя. Выключение выключателя без использования инструмента может вызвать вспышку дуги, что, в свою очередь, может привести к возгоранию, повреждению имущества или даже к травмам.

                                 Существует несколько типов выключателей без нагрузки. К ним относятся:

                                 • Разъем, который крепится к солнечному модулю, например, разъем MC.
                                 • Держатель предохранителя с защитой от прикосновения. Хорошим примером являются те, которые используются в комбайнерной коробке.
                                 • Изолирующее устройство, которое необходимо отключить с помощью инструмента.

                                 Связаться с нами

                                 Как работает выключатель нагрузки

                                 Выключатель нагрузки работает простым и понятным способом. Выключатель нагрузки изменяет ток, механически перемещая свой контакт с соответствующей скоростью, чтобы «включать» или «выключать» ток. «Make» означает закрыть ток, а «break» означает открыть ток. При переключении на него действуют механические, термические и диэлектрические нагрузки.

                                 В результате выключатель нагрузки должен пройти многочисленные испытания в соответствии со стандартом IEC 62271-103, чтобы изучить и тщательно изучить его отключающие способности. Уровни тока и переходное восстанавливающееся напряжение (TRV) являются наиболее важными характеристиками, которые необходимо изучить при анализе поведения выключателя нагрузки во время испытаний на отключение.

                                 Преимущества выключателя нагрузки

                                 • Дешевизна: Выключатель нагрузки очень дешев, и это относительно удобный вариант для всех, кто учитывает свой карман при выборе типа выключателя. Это намного дешевле, чем двухполюсный выключатель (выключатель, подключенный к двум отдельным электрическим цепям).
                                 • Безопаснее: Преимущество безопасности выключателя нагрузки является премиальным. Вы можете легко замыкать (размыкать) и размыкать (замыкать) цепь, не опасаясь опасности. Вы можете управлять выключателем нагрузки с безопасного расстояния, оставаясь за границей вспышки дуги.

                                 Выключатель нагрузки имеет коммутационное устройство, которое помогает заземлить любые заряды, которые могут остаться после выключения выключателя. Также с коммутационным устройством вы надежно замкнетесь от токов короткого замыкания, защитив при этом себя и распределительное устройство от непреднамеренного срабатывания.

                                 • Предусмотрена защита трансформатора: Выключатель нагрузки оснащен плавкими предохранителями HRC, которые действуют как защитные средства при неисправностях в трансформаторе. Предохранители HRC предотвращают любые повреждения, которые могут быть вызваны перенапряжениями, создаваемыми источником питания, напряжениями, вызванными нагрузкой, или внутренними неисправностями.
                                 • Очень легко включать и выключать питание: Выключатель нагрузки очень прост в эксплуатации. Вы можете легко включать и выключать питание. В отличие от выключателя без нагрузки, вам не нужен какой-либо инструмент для включения и выключения функции выключателя. Выключатель нагрузки поставляется с пружинным механизмом для включения и выключения питания. Выключатель нагрузки устойчив к ударам и потребляет меньше энергии.

                                 Функции выключателя нагрузки

                                 • Токи включения и отключения: Выключатель нагрузки имеет способность гашения дуги, которая используется для включения (размыкания) и отключения (замыкания) токов в цепи. Это помогает обеспечить бесперебойную работу электрооборудования.
                                 • Предотвращение повреждений: Выключатель нагрузки как компонент распределительного устройства. Убедитесь, что повреждения, которые могут возникнуть из-за неравномерного тока в цепи, исключены. Выключатель нагрузки действует как контролер и останавливает нерегулярный ток, который может повредить цепь.
                                 • Ток короткого замыкания: Это функция, которую другие типы компонентов распределительного устройства не выполняют. Выключатель нагрузки может включать (размыкать) заданные токи при коротких замыканиях.
                                 • Включение и выключение цепи: Выключатель нагрузки используется для включения и выключения цепи с небольшим магнитным или емкостным током. Примерами являются токи возбуждения трансформатора и зарядные токи линии.
                                 • Защита жизни и имущества: Выключатель нагрузки имеет общую функцию предотвращения повреждений, вызванных электрическими факторами, от приближения к людям и имуществу. Это предотвращает любую опасность поражения электрическим током, которая может быть вызвана несбалансированным протеканием тока, пониженным или повышенным напряжением. Выключатель нагрузки устраняет риск возникновения пожара или того хуже, тем самым гарантируя безопасность жизни и имущества.

                                 Что такое выключатель нагрузки Символ

                                 Как было сказано ранее, существует четыре основных типа компонентов распределительного устройства: выключатель нагрузки, разъединитель, выключатель-разъединитель и автоматический выключатель. Каждый из этих компонентов имеет свои символы, указывающие на их функцию. Ниже приведена схема каждого из их символов.

                                 Источник: Электротехнический портал

                                 Глядя на схему выше, вы заметите, что к символу каждого из них, кроме выключателя нагрузки, прикреплена горизонтальная линия. Горизонтальная линия указывает на их изолирующую функциональную способность, т. Е. Три компонента распределительного устройства (разъединители, выключатели-разъединители и автоматические выключатели) являются выключателями без нагрузки; они выполняют изолирующую функцию.

                                 Связаться с нами

                                 Какие бывают типы выключателей нагрузки

                                 Вакуумный выключатель нагрузки

                                 Источник: Pinterest

                                 Вакуумный выключатель нагрузки — это устройство, которое при активации может прерывать электрический ток. Это тип выключателя нагрузки, который можно включить вручную с помощью рукоятки выключателя или автоматически с помощью электрического сигнала.

                                 Оснащены устройствами дистанционного закрытия и оборудованы автоматическими устройствами, которые могут отключать и защищать электрооборудование при его срабатывании. Он имеет длительный срок службы, высокую относительную цену и подходит для устройств с напряжением 220 кВ и ниже.

                                 Этот выключатель нагрузки поставляется с независимыми расцепителями и дополнительными решениями по минимальному напряжению, которые обеспечивают более высокий уровень защиты вашего электрооборудования. Вакуумные выключатели нагрузки подходят для широкого спектра цепей и обеспечивают прерывание короткого замыкания или прерывание напряжения не выше номинального максимума. Они служат в качестве обычного выключателя нагрузки и помогают вам поддерживать ваши электрические системы в хорошем рабочем состоянии.

                                 Поскольку система работает внутри вакуумной линии, предусмотрены дополнительные меры безопасности и усовершенствования, позволяющие избежать короткого замыкания или проблем с напряжением, которые могут нарушить работу системы.

                                 Когда вакуумный выключатель нагрузки обнаруживает электрический ток или неисправность, он срабатывает. Как только это произойдет, следует провести тщательный осмотр. Перед повторным подключением устройства необходимо тщательно проверить все компоненты на наличие повреждений или поломок.

                                 Элегазовый выключатель нагрузки

                                 Источник: Elecspare

                                 Это распределительный выключатель среднего напряжения, в котором элегаз используется в качестве дугогасящей и изолирующей среды. Выключатель имеет три рабочих положения: открыто, замкнуто и заземление. Небольшой размер коммутатора, простота установки и отличная адаптируемость к условиям окружающей среды делают его подходящим для широкого спектра приложений.

                                 Дуга гасится газом SF6, который имеет высокий ток отключения и хорошие характеристики по току отключающего конденсатора, но имеет более сложную структуру, что делает его идеальным для устройств с напряжением 35 кВ и выше.

                                 Элегазовый выключатель нагрузки отличается хорошими показателями безопасности, высокой безопасностью и надежностью, небольшими размерами, отсутствием обслуживания, малым весом и безопасностью эксплуатации. Корпус выключателя нагрузки имеет слабое место внутренней конструкции, поэтому в случае внутренней дуги он быстро разомкнется, после чего за шкафом над спусковой дугой затвора будет краснеть избыточное давление открытого воздуха, ориентированное на пар снаружи шкафа. Это обеспечивает проверку безопасности распределительного шкафа.

                                 Связаться с нами

                                 Воздушный выключатель нагрузки

                                 Источник: Google

                                 Это тип выключателя нагрузки, в котором воздух используется в качестве диэлектрика и среды для гашения дуги. В качестве альтернативы его можно определить как распределительное устройство, в котором в качестве прерывающей среды используется воздух. Контакт воздушного выключателя размыкается в воздухе, и сжатый воздух используется для устранения проблемы дугового разряда, возникающей при размыкании выключателя. Основными компонентами этого выключателя нагрузки являются дугогаситель, резервуар с подачей сжатого воздуха и электропневматический привод.

                                 Выключатель воздушной нагрузки обычно используется для размыкания цепи под нагрузкой. Дуга, возникающая при размыкании выключателя, гасится различными способами. Его можно погасить, отодвинув контакты друг от друга или прервав подачу питания. Дуга гасится за счет удлинения дугогасительных рожков в конструкции выключателя. Эти дугогасительные рожки представляют собой не что иное, как металлические детали, из которых состоит дуга.

                                 Дуги имеют тенденцию расходиться друг от друга, когда выключатель включен, и в конце концов вырываются на свободу. Сжатый воздух способен разрывать большой ток в дуге, но его структура более сложная, что делает его идеальным для изделий с напряжением 60 кВ и выше.

                                 Выключатель нагрузки среднего напряжения

                                 Источник: Shutterstock

                                 Это тип выключателя нагрузки, рассчитанный на напряжение от 3 кВ до 36 кВ. Он доступен в различных стилях, например, с металлическим корпусом для улицы, с металлическим корпусом для помещения и для улицы без металлического корпуса. Режим прерывания этого выключателя нагрузки может быть SF, масляным или вакуумным.

                                 Основной функцией этого выключателя нагрузки является прерывание тока при возникновении неисправности, независимо от типа автоматического выключателя среднего напряжения, используемого выключателем нагрузки среднего напряжения.

                                 Среди производителей распределительных устройств среднего напряжения компания Elecspare известна как профессиональный и надежный поставщик цепей отключения нагрузки среднего напряжения. Компонент распределительного устройства обеспечивает постоянную безопасность, электрическую стабильность, долговечность электрооборудования и требует минимального обслуживания, что способствует устранению ущерба окружающей среде.

                                 Связаться с нами

                                 Выключатель нагрузки высокого напряжения

                                 Источник: Shutterstock

                                 Выключатель нагрузки высокого напряжения делится на дополнительные типы. К ним относятся:

                                 • Выключатель нагрузки высокого давления, производящий твердый газ: он использует энергию, полученную от разрыва дуги. Это заставляет газообразующий материал дуговой камеры выделять газ для гашения дуги. Он имеет простую структуру и подходит для устройств с напряжением до 35 кВ.
                                 • Реле нагрузки высокого давления воздуха: во время фазы торможения давление воздуха поршня гасит дугу. Он также имеет базовую структуру, что делает его идеальным для устройств с напряжением до 35 кВ.
                                 • Реле нагрузки высокого давления сжатого воздуха: больший ток отключается путем гашения дуги сжатым воздухом. Структура относительно сложная и подходит для устройств с напряжением 60 кВ и выше.
                                 • Погруженный в масло выключатель нагрузки: он использует энергию дуги для пробоя и газификации масла, окружающего дугу, и его охлаждения. У него простая структура, но он тяжелый; подходит для наружных устройств с напряжением 35 кВ и менее.

                                 Выключатель нагрузки низкого напряжения

                                 Источник: Indiamart

                                 Это тип выключателя нагрузки, рассчитанный на 1 кВ. Это комбинация предохранителей HRC, низковольтных автоматических выключателей, выключателей, разгрузочных электрических изоляторов, миниатюрных автоматических выключателей (MCB), автоматических выключателей утечки на землю и автоматических выключателей в литом корпусе (MCCB). Его можно использовать в цепи переменного тока для ручного или периодического замыкания и размыкания цепи под нагрузкой, а также для защиты от перегрузки линии и коротких замыканий.

                                 Контактный нож замыкает цепь включения-выключения, а предохранитель обеспечивает защиту от перегрузки и короткого замыкания. Он имеет базовую конструкцию и надежный механический блокировочный компонент. Когда крышка открыта, переключатель не может быть закрыт, а когда переключатель замкнут, крышка не может быть открыта, что обеспечивает безопасную работу.

                                 Связаться с нами

                                 Что такое нагрузка на коммутатор

                                 Нагрузкой обычно называется потребляемая мощность или потребность в электроэнергии, которую устройство подает в цепь. Возьмем, к примеру, нагрузку на цепь освещения; вы можете вычислить «общую нагрузку» или максимальную мощность всех осветительных приборов в цепи.

                                 Нагрузка на коммутатор — это количество энергии, потребляемой коммутатором. Нагрузка отмечена на розетке с прерыванием цепи замыкания на землю (GFCI), потому что на розетке есть выключатель, который отключает ток при обнаружении скачка напряжения. Замена проводов нагрузки на стандартной розетке не влияет на розетку, однако прерыватель становится неэффективным, если то же самое сделать на розетке GFCI. Это делает розетку неспособной обеспечить необходимую защиту, что создает потенциально опасную ситуацию.

                                 Спецификация выключателя нагрузки

                                 • Тестирование: Это следующие тесты, проводимые на выключателе нагрузки для обеспечения оптимальной работы.
                                   • Стандартный тест: Это тест, который проводится время от времени. Он проводится для определения включающей и отключающей способности выключателя нагрузки. Этот тест проводится для определения пиковой способности выдерживать переходное восстанавливающееся напряжение (TRV) после прерывания тока.
                                   • Испытание на коммутацию емкостного тока: когда ненагруженная линия передачи, кабель или другое оборудование внезапно размыкается, прерывание емкостных токов создает скачки высокого напряжения, создавая нагрузку на изолирующую среду коммутационного устройства.
                                   • Таким образом, когда выключатель нагрузки прерывает емкостный ток зарядки линии, будет выполняться проверка тока зарядки линии для оценки его отключающей способности, а проверка тока зарядки кабеля будет выполняться для оценки способности отключать ток зарядки кабеля.
                                   • Испытание на коммутацию с замкнутым контуром: Отключающая способность замкнутого контура определяется цепью, в которой обе стороны переключателя остаются под напряжением после отключения. Чтобы оценить эту способность, необходимо провести тест переключения с обратной связью.
                                   • Тест на короткое замыкание: Иногда выключатель нагрузки замыкается при существующей неисправности. В течение переходного времени после включения тока во время операции включения будет наблюдаться оптимальный пик первой основной петли тока в полюсе выключателя. Выключатель нагрузки должен иметь возможность замыкаться без колебаний, как только контакты соприкасаются, и он должен выдерживать огромные механические усилия.
                                   • Испытание на короткое замыкание должно проводиться на выключателе, который прошел не менее 10 циклов включения-выключения при 100% преимущественно активной нагрузке.
                                 • Осмотр: это периодическая проверка выключателей нагрузки. Это действие уведомляет о необходимости обслуживания, технического обслуживания и ремонта, когда это необходимо.

                                 Разница между выключателем нагрузки и автоматическим выключателем

                                 источник: Pinterest

                                 Выключатель нагрузки и автоматический выключатель — это разные вещи. Их не следует путать с одним и тем же, и нельзя использовать один из них вместо другого.

                                 Есть два основных параметра для подключения и отключения питания в электроустановках. Их:

                                 • Включающая способность: это оптимальный ток нагрузки при пуске.
                                 • Отключающая способность: это оптимальный ток короткого замыкания, который может быть отключен.

                                 Выключатель нагрузки может включать и отключать токи нагрузки, но не может делать то же самое для токов короткого замыкания. С другой стороны, автоматический выключатель может выполнять как то, так и другое, т. Е. Включать и отключать как токи нагрузки, так и токи короткого замыкания.

                                 Выключатель нагрузки

                                 Выключатель нагрузки управляет потоком электрического тока в цепи. Его можно использовать как для остановки, так и для запуска потока тока. Он выполняет операцию ручного отключения или повторного подключения питания от источника электроэнергии путем создания или закрытия зазора воздушной изоляции между двумя точками проводимости.

                                 Автоматический выключатель

                                 Источник: Elecspare

                                 Автоматические выключатели существуют уже давно. Впервые он был разработан Томасом Эдисоном в 1879 году.

                                 Когда ток, протекающий через электрическую цепь, превышает заданные пределы, автоматический выключатель используется для защиты двигателей и проводки. Когда возникает опасное состояние, он делает это, отключая ток от цепи. Автоматический выключатель, в отличие от выключателя, делает это автоматически и сразу же отключает электричество.

                                 Выключатель нагрузки используется для включения и выключения питания; состояние неисправности не может быть обнаружено и прервано переключателем. Скорее всего, он расплавится или загорится. Но автоматический выключатель «разрывает» цепь в случае отказа.

                                 Выключатели нагрузки предназначены для выполнения большого количества операций; его можно включать и выключать по отдельности. С другой стороны, прерыватель в конечном итоге выйдет из строя, если его неоднократно включать и выключать.

                                 Связаться с нами

                                 Заключение

                                 Выключатель нагрузки представляет собой защитное устройство, используемое в электроустановках для включения и отключения токов нагрузки. Он обеспечивает бесперебойную работу электрооборудования. Он очень дешевый, безопасный, действует как защита трансформаторов и очень легко включается и выключается.

                                 Выключатель нагрузки очень важен в электрической системе не только для промышленности, но и для бытового применения. Автоматические выключатели также важны, поскольку они регулируют неисправность нагрузки. Elecspare, как компания с самым высоким рейтингом среди производителей высоковольтных автоматических выключателей и выключателей нагрузки, производит качественные компоненты распределительных устройств, которым можно доверять для решения проблем с током нагрузки и неисправностями нагрузки в вашей электрической системе.

                                 Подпишитесь на нас и поставьте лайк:

                                 Содержание

                                 Разъединитель нагрузки HGL

                                 Содержание

                                 Параметры разъединителя нагрузки HGL

                                 Товарный номер	ХГЛ
                                 Номинальный ток	63А-3150А
                                 Номинальное напряжение	АС690В/АС1000В
                                 Отключающая способность (кА)	AC-21B AC-22B AC-23B
                                 Стандартный	МЭК 60947-3
                                 Приложения	Система управления питанием промышленное электрооборудование

                                 Читайте дальше, что такое разъединитель?

                                 Что такое выключатель нагрузки？

                                 Выключатель нагрузки — это тип оборудования, которое изолирует часть сбоя питания от части, находящейся под напряжением, и создает четкую точку отключения для изоляции неисправного оборудования или проведения технического обслуживания.

                                 Различие между выключателем нагрузки и автоматическим выключателем？

                                 Выключатель нагрузки похож по структуре на разъединитель (оба имеют видимые точки отключения в отключенном состоянии), но его можно использовать для размыкания и замыкания цепей, который, в свою очередь, напоминает автоматический выключатель.

                                 Тем не менее, автоматический выключатель может управлять любой цепью, в то время как выключатель нагрузки может только включать или выключать ток нагрузки или отключать ток нагрузки, поэтому он используется только для включения и выключения цепей в нормальных условиях, а не для короткого замыкания. ток неисправности. Однако требуется, чтобы его конструкция могла без повреждений пропускать ток короткого замыкания.

                                 Поскольку дугогасительное устройство и контакт выключателя нагрузки предназначены для отключения и подключения тока нагрузки, в большинстве случаев выключатель нагрузки следует использовать с предохранителем, а последний отвечает за отключение короткого замыкания.
