Подключение противотуманного света в задних фонарях ВАЗ 2107

На автомобиле ВАЗ 2107 лампы противотуманного света расположены в задних фонарях (по одной в каждом фонаре).

Схема подключения противотуманного света в задних фонарях автомобиля ВАЗ 2107

Схема подключения противотуманного света в задних фонарях автомобиля ВАЗ 2107
Описание схемы подключения

Лампы противотуманного света в задних фонарях автомобиля ВАЗ 2107 расположены рядом с лампой габаритного света (в одном патроне) и включаются в пасмурную и туманную погоду в дополнение к габаритам чтобы обеспечить большую яркость свечения задних фонарей в условиях плохой видимости.

Напряжение в электрическую цепь включения ламп противотуманного света в задних фонарях подается с вывода «30» генератора.

Они включаются клавишей выключателя противотуманного света в нижней части панели приборов, после поворота ключа в замке зажигания и нажатия клавиши трехпозиционного переключателя наружного освещения в третье положение (включен ближний свет фар).

Элементы электрической таковы: вывод «30» генератора — колодка Х10 (вывод 1) монтажного блока — колодка Х2 (1) монтажного блока — контакты «30» и INT выключателя зажигания — выводы «H» и «V» переключателя наружного освещения — контакты «U» и «D» выключателя наружного освещения — плавкий предохранитель — колодка Х3 (3) и Х13 (1) монтажного блока — оранжево черный провод через весь салон к лампам заднего фонаря.

«Масса» ламп противотуманного света — общая для заднего фонаря (черный провод из колодки крепится наконечником на кузов около каждого фонаря).

Помимо этого до 1988 года в щитке приборов (15.3708) при включении противотуманного света загоралась лампа-сигнализатор. На нее идет оранжево-черный провод с колодки Х3 (3) монтажного блока до средней фишки в комбинации приборов. После 1988 года о включении противотуманного света сигнализирует только подсветка клавиши выключателя противотуманного света в «бороде» передней панели.

Примечания и дополнения

— В дополнение к лампам противотуманного света в задних фонарях на автомобиле ВАЗ 2107 существует возможность подключения противотуманных фар (ПТФ) в передней части автомобиля (например, установленных на передний бампер). Подробности такой установки в статье (Схема подключения передних ПТФ на ВАЗ 2107).

— Лампы противотуманного света в задних фонарях ВАЗ 2107 — А12-21-3 (P21W).

— До 1988 года электрическую цепь включения противотуманного света защищал предохранитель №17 (8А) в монтажном блоке, после 1988 года его перенесли в разрыв провода рядом с выключателем наружного освещения в «бороде» передней панели автомобиля.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

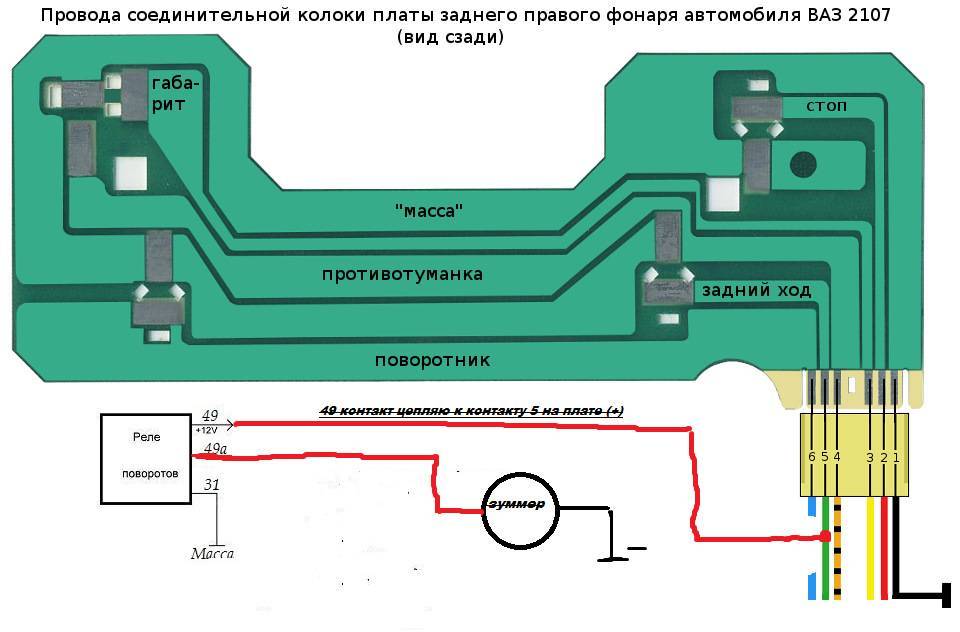

— Повода задних фонарей автомобиля ВАЗ 2107

— Предохранители и реле монтажного блока ВАЗ 2107

— Схема подключения ближнего и дальнего света фар ВАЗ 2107

— Схема подключения поворотников ВАЗ 2107

— Схема подключения плафона освещения ВАЗ 2107

— Схема подключения датчика указателя температуры охлаждающей жидкости ВАЗ 2107
