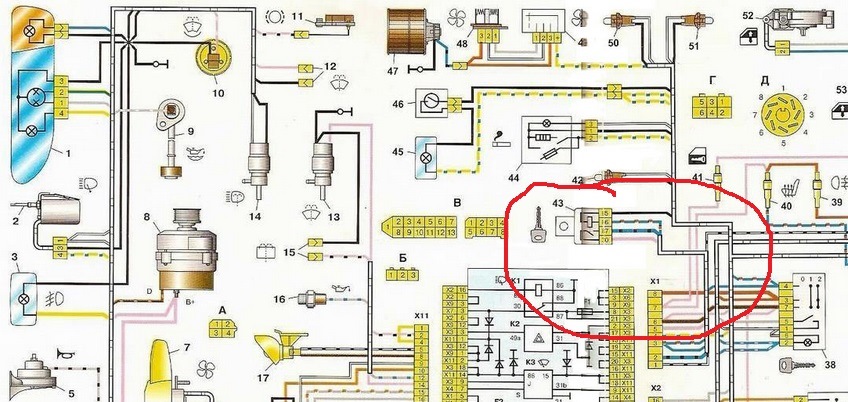

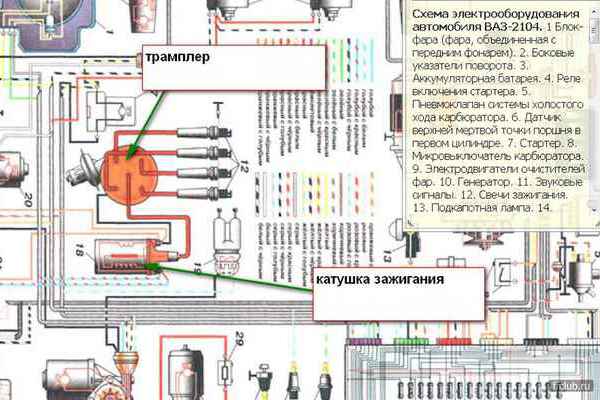

Цветная схема ВАЗ-2107 карбюратор, трамблёр

для просмотра в полный размер откройте изображение в новой вкладке (правая кнопка мыши->открыть в новой вкладке)

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Поиск

Найти:

Сайт работает на WordPress

Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Содержание

• Что требуется для модернизации
• Что предстоит сделать
  • Работы по демонтажу
  • Работы по подсборке
  • Установка на автомобиль
• Выводы

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

1. Электронная система учитывает показания многочисленных датчиков;
2. На их основе выбирает оптимальный режим;
3. Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

1. Новый шкив коленчатого вала;
2. Передняя крышка двигателя с отливкой под установку датчика;
3. Датчики температуры охлаждающей жидкости и положения коленвала;
4. Новая проводка ваз 2107 на инжектор;
5. Непосредственно сам инжектор;
6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

1. Демонтаж старого оборудования;
2. Подсборка узлов перед установкой;
3. Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
2. Сливаем из системы охлаждающую жидкость;
3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
4. Отсоединяем корпус воздушного фильтра;
5. Демонтируем карбюратор;
6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
7. Снимаем впускной коллектор;
8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

1. Закрепить блок ЭСУД;
2. Добавить новые провода с клеммами подключения к штатной проводке;
3. Протянуть проводку к радиатору охлаждения;
4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

1. Подключить с помощью клеммных колодок контроллер;
2. Подсоединить провода к форсункам;
3. Подсоединить проводку к электрическому вентилятору;
4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

Схема блока предохранителей ВАЗ 2107 Карбюратор и ВАЗ 2107 Инжектор, схема старого и нового образца ВАЗ 2107. Как заменить предохранители ВАЗ 2107?

Блок предохранителей – это узел, в котором сосредоточены все предохранительные элементы электросети. Они используются для защиты электрооборудования от скачков напряжения, поэтому их работоспособность очень важна для любого автомобиля. Подробнее о замене и расположении предметов вы узнаете из этого материала.

Установка блока предохранителей ваз 2107, где и зачем он нужен

Блок нового образца

Основная часть используемых предохранителей смонтирована в основном устройстве, расположенном под капотом. Щиток расположен под лобовым стеклом, напротив пассажирского кресла. Отечественная 2107, будь то инжекторная или карбюраторная, может комплектоваться двумя типами устройств – нового и старого образца. Соответственно схема и описание электрооборудования в них несущественно. Приборы старого образца применялись на автомобилях раннего выпуска, а новые — на более поздних модификациях.

Блок старого образца

Если говорить непосредственно о карбюраторе и инжекторе, то тип системы подачи топлива не влияет на питание приборов. Как инжекторные, так и карбюраторные версии автомобилей могут комплектоваться старыми и новыми блоками. В версиях автомобиля, которые были выпущены позже, блок предохранителей может быть установлен в салоне ТК под бардачком.

Расшифровка предохранителей ваз 2107 старого образца

1. Этот элемент предназначен для защиты электроаккумулятора электроаккумулятора, двигателя печки, лампы на панели приборов, а также реле обогрева заднего стекла.
2. Необходим для защиты щеток мастера двигателя, системы очистки стекол и оптики, если таковая предусмотрена производителем.
3. Дополнительный разъем применяется при добавлении новых устройств.
4. Дополнительный разъем применяется при добавлении новых устройств.
5. Работа системы обогрева заднего стекла.
6. Обеспечивает работу прикуривателя. Иногда отвечает за радио, в зависимости от машины.
7. Устройство предназначено для обеспечения бесперебойной работы Classone и двигателя вентилятора, охлаждающего радиатор.
8. Аварийная световая сигнализация.
9. Бесперебойная работа противотуманной оптики. Иногда за работу отвечает регулятор напряжения генератора.
10. Компонент отвечает за работу комбинации приборов, индикатор заряда анбб, указатели поворотов, ручной тормоз, давление масла, запас топлива, уровень топлива.
11. Стоп-сигналы. Плюфоны внутреннего света кузова.
12. Дальняя фара правая, срабатывание реле очистки оптики.
13. Дальний свет, левый, длинная активационная лампа.
14. Общее освещение, комнатное освещение, сантехнический светильник.
15. Размеры, подсветка прикуривателя, ящик для одежды, приборная панель.
16. Фара правая, ближний свет.
17. Левая фара, ближний свет.


    Реле расшифровки ВАЗ 2107

18. Защита электрочашек фар головного света.
19. Защита цепи ламп ближнего света.
20. Производительность звукового сигнала.
21. Обеспечивает работу систем очистки оптики, если автомобиль оснащен омывателем.
22. Функционирование системы обогрева заднего стекла.

Предохранители ВАЗ 2107 Форсунка, место установки

Стоит отметить, что инжекторные автомобили оборудованы дополнительным блоком реле, который находится в салоне под ящиком для одежды.

Расшифровка предохранителей ВАЗ 2107 Форсунка

• R1 — главное реле.
• F1 — Обеспечивает работу главного реле.
• F2 — защищает электронный блок от скачков напряжения.
• F3 — защищает цепь топливного насоса. Когда двигатель выведен, двигатель не запускается.
• R2- обеспечивает работоспособность топливного насоса.
• R3 — Защищает вентилятор радиатора.

Инструменты, приспособления, расходные материалы

Для замены предохранителей вам понадобится пинцет, который обычно присутствует под крышкой устройства. Если его нет, воспользуйтесь проходом.

Безопасность при работе под напряжением

Обязательно выключите зажигание и отсоедините клеммы от аккумулятора.

Как заменить предохранители ВАЗ 2107 в монтажном блоке

Процедура замены:

1. Найдите место для установки устройства. На пластиковой накладке блока имеются фиксаторы. Нажмите на них.
2. После снятия накладки вы увидите схему, нанесенную в обратную сторону. Вот назначение и расположение всех используемых здесь компонентов.

3. Далее определите, какое устройство сломалось и подлежит замене. Иногда определить поломку можно визуально – может продуться сам элемент, а иногда в нем видна порванная нить.
4. Пинцетом извлеките сгоревший компонент и замените его на новый. Затем устанавливаем крышку и подключаем клеммы аккумулятора.

Как заменить предохранитель ваз 2107 в автомобиле

При выходе противотуманной оптики необходимо провести диагностику работы устройства. Элемент находится в салоне автомобиля. Для диагностики и замены проводим такие действия:

1. Для начала вам понадобится крестовая отвертка, с ее помощью демонтируйте два переключателя, которые расположены в центре консоли, в районе установки аудиосистемы.

2. С помощью отвертки нажмите на два крепления.
3. Снимите пластиковую вставку.

4. Снимите корпус предохранителя. Снимите защитную крышку устройства и замените элемент на новый.


Как заменить блок предохранителей ВАЗ 2107

Заказ работ:

1. Откройте моторный отсек и снимите кожух воздушного потока. Снимите гайки, фиксирующие корпус.
2. Под устройством вы увидите штекер с кабелями, подключенными к устройству. Отключите его. На корпусе изделия имеется маркировка, соответствующая цвету подключаемых разъемов. Таким образом, можно избежать необходимости маркировки кабелей.

3. Затем заберитесь в салон и снимите полку, расположенную под панелью управления. Затем откручиваем болты, которые держат корпус бардача.

4. Далее отключите вилку с кабелями, которые подключены к разъемам устройства. После этого вы увидите цветовую маркировку.

5. Накидной ключ для откручивания болтов крепления блока. Самый крайний винт, расположенный на корпусе, спрятан, поэтому его сразу не видно.

6. Снимите блок с устройствами и замените устройство. Установка и сборка компонентов выполняются в обратном порядке.


Как проверить и заменить реле ваз 2107

Этот компонент находится в монтажном блоке. Точное место установки можно узнать из схемы, прилагаемой к обратной стороне защитной накладки:

1. Выключите зажигание и откройте блок предохранителей.
2. Находим реле для проверки и замены.
3. Демонтируем его щипцами, которые находятся в блоке блока.
4. Установить другое устройство вместо извлеченного. Можно использовать реле от системы отражения фары или головного света.
5. Если проверка показала, что демонтированное реле не работает, установите на его место новое.

Процедура проверки и замены одинакова для всех устройств. Разница только в их расположении:

1. Базовые реле в блоке с предохранителями.
2. Реле включения стартера находится под капотом, на правом брызговике.
3. Устройство, обеспечивающее работу поворота, зажигания и световой сигнализации, располагается в кабине автомобиля, за приборной комбинацией.
4. Устройство очистки стекол находится со стороны водителя под комбинацией приборов, крепится к кузову двумя болтами.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
• Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
• Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
• Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
• Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
• Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
• Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
• Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

Lada на продажу в Массачусетсе и Нью-Гемпшире

Местоположение

Спенсер

Год

2021 2020 2019 2018 2017 2016 2015 2014 2013 2009 г. 2008 г. 2007 г. 2006 г. 2005 г. 2004 г. 2003 г. 2002 г. 2001 г. 1999 1998 г. 1997 г. 1994 г. 1993 г. 1991 г. 1990 г. 1989 г. 1988 г. 1987 г. 1984 г. 1982 г. 1979 г. 1978 г. 1977 г. 1976 г. 1974 г. 1971 г. 1970 г. 1967 г. 1965 1958 г.

Тип топлива

Газ

Изготовить

Акура Ауди Бентли BMW бозе Кадиллак CF мото Шевроле Секретный мото Днепр Форд GMC Харли-Девидсон Хонда Хаммер Кавасаки Лада Land Rover Мерседес Бенц Москвич Ниссан Ореон Понтиак Порше Сузуки Тойота Урал Волга Фольксваген Вольво Ямаха ЗАЗ

Модель

Нива ВАЗ 2102 ВАЗ 2104 ВАЗ 21051 ВАЗ 2106 ВАЗ 2107

Тип кузова

Седан фургон

Внешний цвет

Зеленый лайм Рубин Ред Белый

Цвет салона

Черный Синий Светло-синий Красный Тан

Двигатель

1,2 л ВАЗ-2101 И4 1,3 л 1,5 л 1,6 л Рядный 4 75 л. с. Двигатель 2105, карбюраторный 1,3 литра двигатель ВАЗ-2101 (1,2 л, 58,7 л.с., 85 Н·м) и 4-х ступенчатая ВАЗ-2101 (1,2 л, 58,7 л.с., 85 Н·м) и 4-ступенчатая

Трансмиссия

Руководство

Привод

Полноприводный автомобиль Задний привод

Тип топлива

Газ

Макс. пробег

Тип топлива

Газ

Очистить все

Все цены НЕ включают налог, право собственности, регистрационные сборы и сбор за документацию дилера в размере 595,00 долларов США. «Рекомендуемая производителем розничная цена», указанная для новых мотоциклов Royal Enfield, НЕ включает плату за пункт назначения в размере 450 долларов США, сборку и настройку в размере 245 долларов США и плату за документацию дилера в размере 595 долларов США. «Цена», указанная для новых мотоциклов «Урал», НЕ включает сбор за пункт назначения в размере 9 долларов США.50 (1575 долларов США за 2022 модельный год), сборка и настройка в размере 1485 долларов США и плата за документацию дилера в размере 595 долларов США. Плата за документацию дилера компенсирует затраты на соблюдение требований, связанные с ведением записей и созданием документов, необходимых для завершения продажи и всех коммуникаций, связанных с транзакцией. Мы прилагаем все усилия для предоставления достоверной информации. См. или свяжитесь с дилером, чтобы узнать о наличии на складе и фактической цене продажи. Доступность всего инвентаря зависит от предварительной продажи, цены могут быть изменены без предварительного уведомления, а показания одометра могут отличаться. Показанные показатели экономии топлива получены из оценок пробега EPA и могут быть несопоставимы для разных моделей года. Пробег будет варьироваться в зависимости от выбранных опций, технического обслуживания автомобиля и манеры вождения. Отображаемые изображения могут не отражать фактический уровень отделки салона указанного автомобиля. Из-за несоответствия цвета различных устройств обработки изображений мы не можем гарантировать, что изображенные цвета будут соответствовать краске автомобиля.
