Предохранители и реле ВАЗ 2106

Рассмотрены автомобили

ВАЗ 2106 с двигателями 21011, 2103, 2106

Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под приборной панелью. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.

Расшифровка предохранителей:

Номер	ток, А	Защищаемые цепи
F1	16	Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы
F2	8	Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя
F3	8	Левые фары (дальний свет) и контрольная лампа включения дальнего света
F4	8	Правые фары (дальний свет)
F5	8	Левые фары (ближний свет)
F6	8	Правые фары (ближний свет)
F7	8	Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя
F8	8	Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света
F9	8	Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла
F10	8	Регулятор напряжения. Обмотка возбуждения генератора
F11	8	Резервный
F12	8	Резервный
F13	8	Резервный
F14	16	Элемент обогрева заднего стекла
F15	16	Электродвигатель вентилятора системы охлаждения двигателя
F16	8	Указатели поворота в режиме аварийной сигнализации

---

Замена реле стеклоочистителя (PC514)

Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы. Для выполнения работы потребуются два пластмассовых держателя обивки.

1.Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.

2. Отсоединяем колодку прово­дов реле от жгута. Разъем находит­ся снизу панели приборов

3. Крестовой отверткой отвора­чиваем два самореза и снимаем реле.

Установка выполняется в обратной последо­вательности. Обивку боковины зак­репляем новыми держателями.

---

Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)

Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназна­чено для получения прерывистого светового сигнала указателей пово­рота как в режиме аварийной сиг­нализации, так и в режиме указа­ния поворота и контроля исправ­ности ламп указателей поворота. При перегорании лампы, реле уд­ваивает частоту мигания.

1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).
2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечни­ки двух «массовых» проводов.

Отсоединяем от реле колодку проводов

Установка всех снятых деталей выполняется в обратной последо­вательности.

---

Замена реле включения света фар (90.3747-10 или 113.3747-10)

Два реле включения ближнего и дальнего света установлены в мо­торном отсеке на верхней части правого брызговика. Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле. Под кронштейном креп­ления реле дальнего света находится наконечник массового «провода».

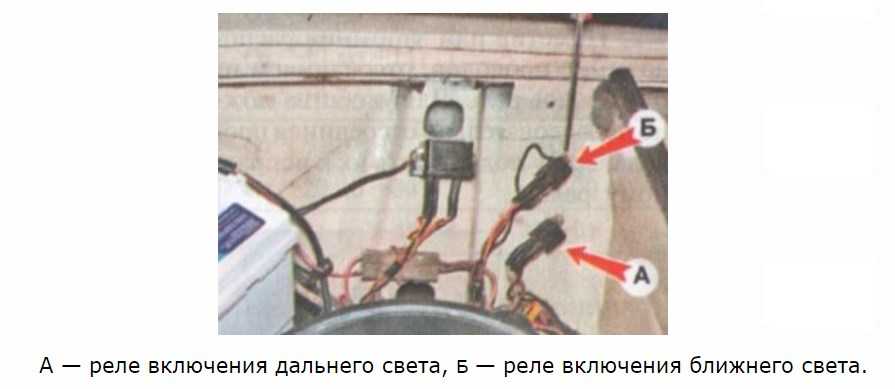

А — реле включения дальнего све­та.

Б — реле включения ближнего света.

Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Установка всех снятых дета­лей выполняется в обратной пос­ледовательности.

---

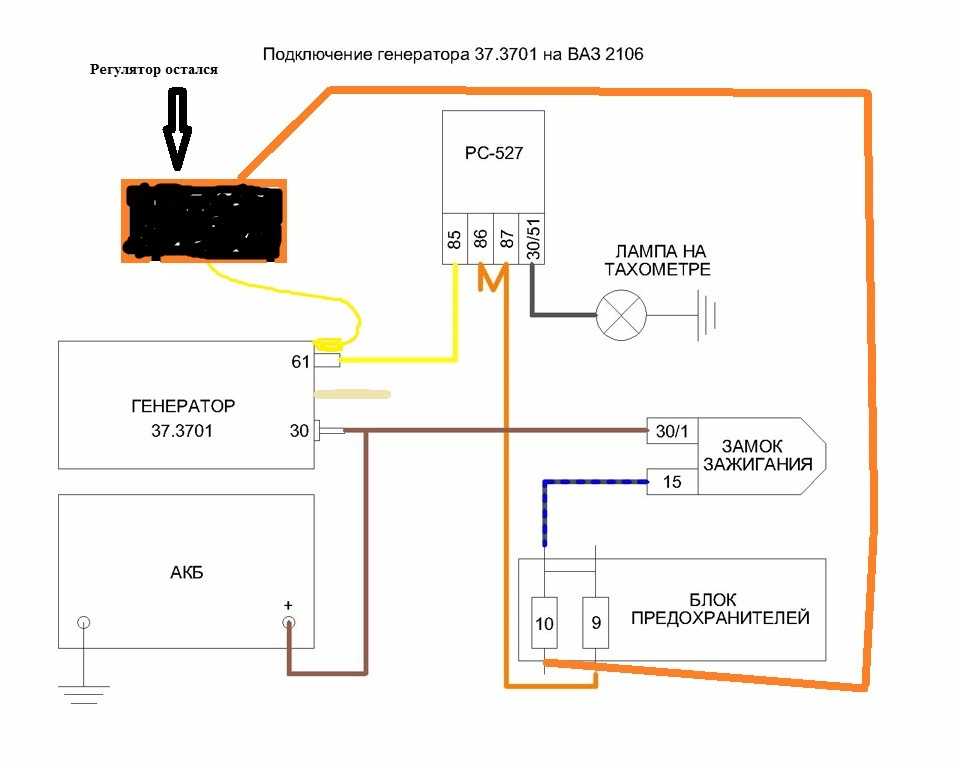

Замена реле контрольной лампы заряда аккумуляторной батареи (РС702)

Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для вклю­чения контрольной лампы на щит­ке приборов при возникновении неисправности в цепи заряда акку­муляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двига­теля (при исправной цепи заряда) лампа должна погаснуть

1. Крестовой отверткой отворачи­ваем два самореза крепления и сни­маем реле. Под одним из саморезов закреплен «массовый» провод.

2. Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Установка реле выполняется в обратной последовательности.

---

Замена реле включения вентилятора радиатора системы охлаждения (90.3747-10 или 113.3747-10)

Реле включения вентилятора ра­диатора системы охлаждения, уста­новлено в моторном отсеке на верх­ней части левого брызговика.

1. Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле.

2. Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

---

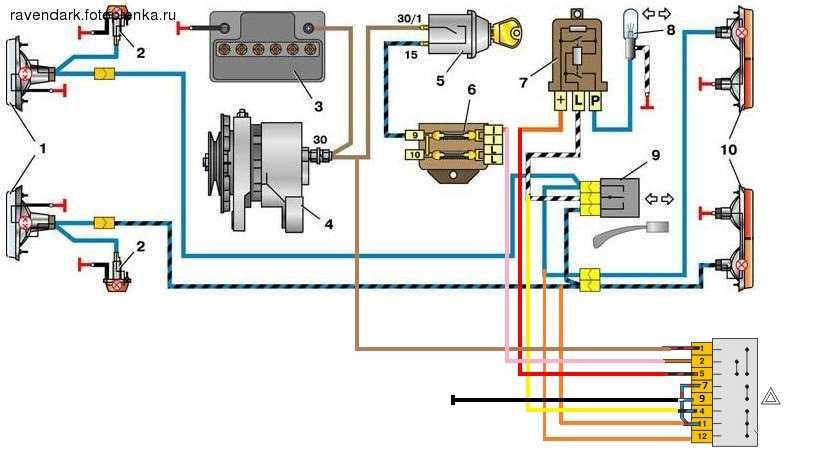

Электрические схемы (предохранители и реле) электрооборудования ВАЗ 2106

---

---

---



---

Новый блок предохранителей

ВАЗ 2106 или блок предохранителей 2106 евро

Установка. Как правильно подключить блок.

Для начала необходимо отключить массу от аккумулятора. Затем откручиваем старый блок предохранителей, аккуратно, чтобы не слетели провода с клем. После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода.

Схемка монтажа:

Важно!!! Устанавливать перемычки нужно на те провода, которые идут с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.

Порядок установления перемычек

3-4, 5-6, 7-8, 9-10, 11-12, 12-13

Далее поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После установки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть  левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.

Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.

Вот так это выглядит:

---

---

---

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

ВАЗ 2104, 2105

ВАЗ 2107, 21047

ВАЗ 2108, 2109, 21099

ВАЗ 2110, 2111, 2112

ВАЗ 2113, 2114, 2115

ВАЗ 2121, 21213, 21214

Предохранители, реле и монтажные блоки автомобиля ВАЗ 2106

Электрооборудование автомобиля ВАЗ 2106 (21061) защищено несколькими предохранителями и реле.

Они расположены в двух монтажных блоках (основном и дополнительном) под панелью приборов, слева от водителя. Предохранители в монтажный блок установлены по порядку номеров — слева направо. Предохранители номиналом 16А имеют зеленый изолятор, 8А — черный.

Предохранители и реле электрооборудования автомобиля ВАЗ 2106 (21061)

Предохранители основного монтажного блока

F1 (16А) — Звуковой сигнал. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы стоп-сигналов. Часы. Плафоны внутреннего освещения.

F2 (8А) — Реле стеклоочистителя. Электродвигатель отопителя. Электродвигатели очистителя и омывателя ветрового стекла.

F3 (8А) — Дальний свет фар (левые фары). Лампы сигнализатора включения дальнего света фар.

F4 (8А) — Дальний свет (правые фары).

F5 (8А) — Ближний свет (левая фара).

F6 (8А) — Ближний свет (правая фара). Задний противотуманный фонарь.

F7 (8А) — Габаритный свет (правый подфарник, левый задний фонарь). Лампа освещения подфарника. Правый фонарь освещения номерного знака. Лампы освещения приборов. Лампа подсветки прикуривателя.

F8 (8А) — Габаритный свет (левый подфарник, правый задний фонарь). Левый фонарь освещения номерного знака. Подкапотная лампа. Лампа сигнализатора включения габаритов.

F9 (8А) — Указатель давления масла с лампой сигнализатора. Указатель температуры охлаждающей жидкости. Указатель уровня топлива в баке с лампой резерва. Лампа включения стояночного тормоза и уровня тормозной жидкости. Лампа сигнализатора разряда АКБ. Указатели поворота и их лампа-сигнализатор. Электромагнитный клапан карбюратора. Тахометр. Лампа света заднего хода. Лампа освещения вещевого ящика. Сигнализатор открытия воздушной заслонки карбюратора. Обмотка реле обогрева заднего стекла.

F9 (8А) — Регулятор напряжения. Обмотка возбуждения генератора.

Предохранители дополнительного монтажного блока

F11 (8А) — Резервный.

F12 (8А) — Резервный.

F13 (8А) — Резервный.

F14 (16А) — Элемент обогрева заднего стекла.

F115 (16А) — Электродвигатель вентилятора системы охлаждения двигателя.

F14 (8А) — Указатели поворота в режиме аварийной сигнализации.

Реле ВАЗ 2106

Реле включения ближнего и дальнего света фар

Два реле типа 90.3747 (или 113.3747). Установлены на правом брызговике двигателя в моторном отсеке.

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле 231.3747 установлено за панелью приборов. Для доступа к нему нужно снять комбинацию приборов.

Реле лампы-сигнализатора заряда аккумуляторной батареи

Реле РС702 установлено на левом брызговике в моторном отсеке.

Реле включения очистителя ветрового стекла («дворников»)

Реле РС514 установлено под панелью приборов со стороны водителя.

Примечания и дополнения

— Для удобства работы с электропроводкой автомобиля ВАЗ 2106 (21061) провода присоединенные к предохранителям основного блока имеют разный цвет. Например, для первого предохранителя провода красного цвета, для второго — желтые с черными полосками, для третьего — зеленые с черными полосками, четвертого — зеленые, пятого — серые с черной полоской, шестого — серые, седьмого — желтые, восьмого — коричневые, девятого — оранжевые, десятого тоже оранжевые.

Еще статьи по автомобилю ВАЗ 2106

— Плафоны освещения салона автомобиля ВАЗ 2106, схема подключения

— Датчик указателя давления моторного масла ВАЗ 2106, схема подключения

— Проверка высоковольтных проводов ВАЗ 2104, 2105, 2106, 2107

— Схема цепного привода ГРМ двигателя ВАЗ 2101, 2103, 2106

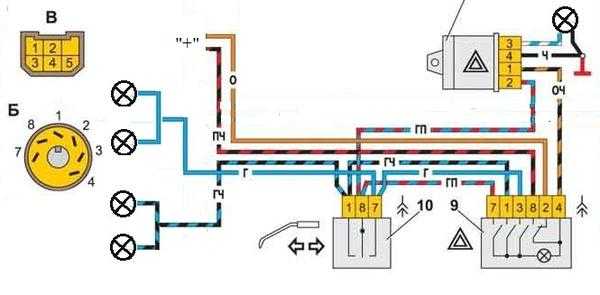

— Схема включения указателей поворота ВАЗ 2106

— Провода замка зажигания автомобиля ВАЗ 2106
