Электронные и электрические маркировки – набор символов

Электронная и электрическая маркировка – сборник символов

2022-07-21

На первый взгляд, для неопытного человека электрическая маркировка и символы могут показаться запутанным скоплением разноцветных линий и символов разных форм и размеров. В действительности электрическая маркировка является логическим представлением физических соединений и конфигурации электрической цепи. Хорошо задокументированная схема показывает функции электрической цепи и служит основой для установки и устранения неисправностей всего соединения. Диаграмма содержит всего несколько или много символов и соединений и обычно предназначена для чтения слева направо и сверху вниз.

Электрические символы и Электронные символы являются элементами практически любой принципиальной схемы.

Символы представляют собой графическое представление электрического компонента и обычно показывают соответствующие точки его соединения с другими элементами.

Электрическая или электронная схема и ее символы

Электрическая или электронная сеть представляет собой путь, соединяющий группу электрических или электронных устройств с их источником питания. Диаграмма в электрической цепи представляет собой карту циркуляции тока, где каждая цепь должна быть замкнута. Графические карты или все более популярные однолинейные диаграммы более удобны для любителей и показывают простые и узнаваемые изображения, такие как пунктирная линия для пересечения или сплошная линия для провода. Карты-схемы, используемые в основном более продвинутыми пользователями, отображают более сложные символы, показывающие различные электрические компоненты. Принципиальные схемы важны, потому что они иллюстрируют точный план и путь желаемой электрической сети. Профессионалы, занимающиеся конструированием электроники, а также созданием и обслуживанием электрических систем, используют принципиальные схемы в качестве руководства. Эти схемы разделены в зависимости от их применения – основными являются электрические принципиальные схемы , электронные принципиальные схемы или только схемы электропитания или освещения . По мере изменения технологии меняются и принципиальные схемы. Что остается неизменным, так это основной принцип путей, которые соединяют все компоненты в электронной или электрической цепи, но сама схема развивается, чтобы отражать более сложные системы и дополнения к современной электронике и электрическим системам. Вместе с развивающимися технологиями 9Также меняются символы электронных компонентов 0007 . Например, когда резистор обычно использовался в качестве катушки индуктивности, его символ представлял собой зубчатую зигзагообразную линию. Сегодня резистор не используется таким образом и обозначается длинной формой с числовым значением Ом — единицей сопротивления — написанным внутри, чтобы показать его применение.

Раньше обозначения принципиальных схем менялись в зависимости от страны-производителя, но теперь они стандартизированы и универсальны для всего мира. Однако стоит отметить, что в Польше не существует стандарта для символов, которые следует использовать на планах или электрических схемах. Есть только многолистовой стандарт PN-EN 60617, отозванный без замены, который также определял нормирование электротехнических чертежей, т.е. принципиальных схем, которые необходимы в каждой строительной документации жилых и других зданий. Однако символы, которые были использованы и описаны в этой норме, до сих пор широко используются.

Электросистема – маркировка и символы

Электросистема модели на первый взгляд кажется очень сложной для неопытного человека. Каждый элемент системы содержит индивидуальные графические электрические символы.

Электрические обозначения обычно представляют собой буквенные и графические обозначения разъемов, удлинителей и проводов. Очень часто рядом с символом разъема находится соответствующий символ фазы.

Основной электрической маркировкой фаз являются следующие буквы и соответствующие им цвета:

• L1 – фаза 1 – коричневый
• L2 – фаза 2 – черный
• L3 – фаза 3 – серый

Рядом с разъемом часто также находится символ постоянного соединения проводов в электрической системе, который маркируется толстой черной точкой.

Другим важным элементом каждой электросистемы , если анализировать систему электросети в квартире, начиная с блока предохранителей, являются провода, которые имеют очень разные обозначения в зависимости от их свойств (нейтральный провод маркируется символом N и он должен быть синим, провод PE должен быть желто-зеленым, а тот, который отмечен буквой T, является заземлением). Также все выключатели, световые точки и другие устройства, например вентиляторы, будут иметь свои символы. Стоит помнить, что существует множество электрических символов и маркировок — профессионалы учатся свободно их читать в течение многих лет, а любителям нужно практиковать этот навык как можно чаще.

Интересным элементом являются буквенные символы на электрических схемах, которые проиллюстрированы в таблице ниже на основе IEC 750. принципиальная схема. В случае принципиальной схемы на основе изображений есть простые изображения объектов, таких как батареи или резисторы, или профессиональные электронные символы для компонентов, таких как конденсаторы или индукционные катушки. Существует много разных способов создания принципиальной схемы — ее можно нарисовать от руки, но более эффективным способом является использование программного обеспечения, предназначенного для создания таких схем.

Создание принципиальных схем с помощью программного обеспечения имеет много преимуществ:

• это быстро и помогает создать простую структуру;
• дает доступ к тысячам символов;
• позволяет поделиться диаграммой онлайн;
• обеспечивает точное размещение его элементов;
• схему легче редактировать.

Поделитесь этой статьей

Базовое введение с таблицей

В области электротехники и электроники символы электронных и электрических компонентов являются основной движущей силой домена, поскольку все конструкции основаны на символах компонентов.

Если вы новичок в этом домене. Во-первых, вы должны понимать символы, используемые для проектирования печатных плат. Как только вы хорошо разберетесь в электронных и электрических символах, вы получите возможность понять концепцию печатных плат, проанализировав схему печатной платы.

Из-за этого сообщества электроники и электротехники во всем мире объединились, чтобы использовать стандартный набор символов для каждого компонента

Знакомство с электрическими и электронными символами

Визуальное изображение электрических и электронных компонентов является электрическим символом. Эти символы позволяют нам идентифицировать конкретный электронный компонент в цепи. Для определения электрических символов используются национальные и международные стандарты. Компоненты электрических и электронных схем показаны исключительно с использованием схемных обозначений, которые не указывают их назначение или метод.

Символы цепи используются для представления каждого компонента в цепи. Каждый компонент имеет определенное количество соединений или контактов. Схема цепи включает маркировку контактов и соединений. Каждый знак также имеет отличительное качество, которое отличает этот конкретный компонент.

Одной из основных частей электрической схемы является электрическая ячейка. Присутствуют положительный и отрицательный терминалы. Батарея может создаваться путем слияния многих ячеек. Схема одной ячейки и схематическое изображение батареи очень похожи. Провода помогают соединять компоненты в цепях. Провода в местах соединения показаны в виде капель.

Принципиальная схема состоит из нескольких частей, включая переключатели, конденсаторы и резисторы. В схемах также используются светодиоды и аккумуляторные элементы в дополнение к резисторам и конденсаторам. Для их соединения используются сети или тропы. Каждый элемент имеет уникальный символ и характеристики. Резистор, например, маркируется своим размером, номинальным напряжением и символом мощности. Другие части будут иметь символы для их размера и мощности, включая светодиоды и батареи.

Что такое электрические и электронные символы?

Электронная схема представляет собой группу различных электронных частей, которые обеспечивают движение электрического тока. Для создания принципиальной схемы электрические компоненты имеют две или более клемм, которые можно использовать для соединения одного компонента с другим. Систему можно создать путем пайки электронных компонентов на печатных платах.

Заземляющий электрод, батарея и резистор являются основными электрическими и электронными символами. Вы можете составить электрическую схему, которая будет более точной и легкой для понимания, зная о них. Эти символы можно использовать для иллюстрации схем большей сложности. Конденсатор и резистор, например, могут быть включены в батарею. Любой сможет нарисовать электрическую схему, используя эти основные символы.

При построении схем для проекта или создании печатной платы для проекта крайне важно понимать электронные символы. Сложно разработать проект, если мы не понимаем символы, используемые в принципиальной схеме.

Давайте углубимся в символы:

Принципиальные схемы используются для виртуального изображения символов, используемых в электронных схемах. Каждая схема использует стандартные символы для представления различных частей. Для представления основных электрических устройств используется несколько символов электронных схем. Компоненты электронной схемы, такие как переключатели, провода, источники, заземление, резисторы, конденсаторы, диоды, катушки индуктивности, логические элементы, транзисторы, усилители, трансформаторы, антенны и т. д., обычно представляются с помощью символов схемы. На принципиальных схемах используются символы электрических и электронных цепей, чтобы показать, как работает цепь.

Символы электронных схем — это знаки, рисунки или пиктограммы, используемые для представления различных компонентов на принципиальных схемах электронных схем. Из-за некоторых универсальных стандартов, установленных ANSI и IEC для представления компонентов, символы различаются в зависимости от страны.

Провода, источники питания, резисторы, конденсаторы, диоды, транзисторы, измерители, переключатели, датчики, логические элементы, звуковое оборудование и другие компоненты в основном обозначаются символами, предназначенными для электронных схем. Кроме того, большинство символов электрических цепей включают выключатели, элементы, батареи и т. д.

Почему эти символы?

На электрических и принципиальных схемах используются символы для обозначения компонента. Другое его название — схематический символ.

По своим эксплуатационным характеристикам каждый компонент имеет типичную функциональность. Подключенный маршрут соединяет электронные компоненты в электронной схеме или схематическом макете для завершения схемы. Соответствующие символы для него служат для обозначения этих компонентов. Большинство дизайнов символов основаны на различных национальных и международных стандартах. Экземпляры включают стандарты IEC, стандарты JIC, стандарты ANSI, стандарты IEEE и т. д. Хотя электрические символы стандартизированы, они могут отличаться от инженерной дисциплины к инженерной области в зависимости от предыдущих традиций.

Это упрощает и упрощает понимание электрических цепей, принципиальных схем и планировок этажей. Если схема построена с физически используемыми компонентами, электрические символы представляют только отдельные части электрических и электронных схем; они не описывают никаких функций или процессов. Для каждого электрического устройства или компонента, используемого в цепи, например пассивных компонентов, активных компонентов, измерительных устройств, логических элементов и т. д., существует символ цепи (например, схема на макетной плате или собранная печатная плата).

Преимущества символов

Электронные символы в основном используются для упрощения черчения и облегчения понимания принципиальных схем. Вся индустрия использует одни и те же символы. Точное значение символа обеспечивается включением точки, линии, буквы, межбуквенного интервала, штриховки и числа. Нужно быть знакомым с базовой структурой различных символов, чтобы понимать схемы и их соответствующие значения символов.

Эти символы, представленные электронными чертежами, необходимы при проектировании схем для передачи информации о проводке, компоновке, расположении оборудования и его сложностях, чтобы можно было легко расположить компоненты.

1. Простая доступность. Символ создается один раз, и с этого момента он доступен всем в сети.
2. Сокращает путаницу при производстве. Используя определенный набор электрических символов, невозможно назначить разные символы одинаковым компонентам.
3. Уменьшение количества доработок. Благодаря разработке и использованию единого стандартизированного набора электрических символов устраняются ненужные и избыточные доработки схем. Вам не нужно будет возвращаться и использовать правильный символ во втором или третьем обзоре, если вы используете авторизованный в первый раз.
4. Расширенные электрические и механические коммуникации. Использование стандартизированных электрических символов уменьшает количество случаев недопонимания между членами групп MCAD и ECAD. Использование связей между 2D-символами и 3D-моделируемыми деталями ставит всех на одну доску.
5. Экономит время. Стандартизированные электрические символы не только экономят время на доработку и недопонимание, но и значительно упрощают поиск нужного символа в общей библиотеке символов вашей компании. Вы можете быть уверены, что попали в нужный файл, используя фильтры имени символа поиска, типа или производителя. Нет необходимости искать или пытаться определить, какое воплощение символа использовать.

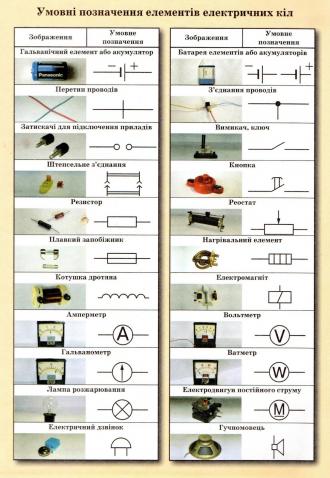

 Идентификация символов и их значение

 Электрические символы —

1 . Переключатель

В приложении есть много типов переключателей. Выбор переключателей в зависимости от приложения. Основная цель переключателя — перевести цепь в состояние «разомкнуто» или в состояние «замкнуто». Ниже приведены примеры некоторых переключателей, обычно идентифицируемых в отрасли.

• Тумблер. Рычаг, наклоненный в одно из двух или более положений, приводит в действие тумблеры. Тумблер — это тип выключателя, который часто используется в домашней электропроводке.
• Кнопка — Кнопочные выключатели представляют собой двухпозиционные устройства, которые могут работать при нажатии и отпускании кнопки. Для мгновенного срабатывания большинство кнопочных переключателей содержат внутренний пружинный механизм, который возвращает кнопку в ее «отжатое» или «ненажатое» состояние.
• Концевой выключатель. Эти концевые выключатели имеют рычаг, который работает вместе с работой машинной части и очень похож на прочный тумблер или ручной переключатель выбора.
• Бесконтактный переключатель. Бесконтактные переключатели используют магнитное или высокочастотное электромагнитное поле для обнаружения близости металлического компонента машины.
• Переключатель скорости. Эти переключатели определяют скорость вращения вала либо с помощью находящегося на валу центробежного грузового механизма, либо с помощью бесконтактного метода, такого как оптическое или магнитное обнаружение движения вала.
• Реле давления — при подаче на поршень, диафрагму или сильфон, который преобразует давление в механическую силу, давление газа или жидкости можно использовать для активации механизма переключения.
• Температурный выключатель. «Биметаллическая полоска», представляющая собой тонкую полоску, состоящую из двух металлов, соединенных друг с другом, причем каждый металл имеет переменную степень теплового расширения, представляет собой недорогой метод измерения температуры.

2. Ячейка

Разность потенциалов обеспечивается ячейками, питающими цепь. Это источник, который в основном вырабатывает заряд для цепи. Здесь химическая энергия является основным источником энергии, питающим всю цепь

3. Батарея

Соединение между несколькими ячейками образует батарею. Она более энергична, чем отдельная клетка.

4. Лампа

Лампа загорается, когда через нее проходит электрический заряд. Это происходит из-за того, что электрический ток нагревает тонкую нить накала, что заставляет ее светиться.

5. Предохранитель

Защитным элементом является предохранитель. В нем есть проволока с более низкой температурой плавления. В результате при слишком большом токе провод сгорает, разрывая цепь. Размыкая цепь, чрезмерный ток может предотвратить возгорание и повреждение других частей.

6. Вольтметр

Вольтметр, прибор для измерения напряжения постоянного или переменного электрического тока по шкале, обычно градуированной в вольтах, милливольтах (0,001 вольта) или киловольтах (1000 вольтов). Многие вольтметры являются цифровыми и отображают показания в виде цифровых дисплеев. Только что описанные приборы могут также давать показания в аналоговой форме, перемещая стрелку, указывающую напряжение на шкале, но цифровые вольтметры обычно имеют более высокий порядок точности, чем аналоговые приборы. Например, обычный аналоговый вольтметр, вероятно, использует электромеханический механизм, в котором ток, протекающий по виткам провода, преобразуется в показания напряжения. Другие типы вольтметров включают электростатический вольтметр, который использует электростатические силы и, таким образом, является единственным вольтметром, измеряющим напряжение напрямую, а не под действием тока.

7. Амперметр

Амперметр: прибор для измерения электрического тока в амперах, постоянного (DC) или переменного (AC). Из-за того, что шунт, идущий параллельно счетчику, несет большую часть тока при высоких значениях тока, амперметр может измерять широкий диапазон значений тока. Круг с заглавной буквой А внутри служит значком амперметра на принципиальных схемах.

Принцип действия и точность амперметров различаются. Точность колеблется от 0,1 до 2,0 процентов при измерении постоянного тока, протекающего через катушку, подвешенную между полюсами двух магнитов, с помощью амперметра Дарсонваля.

8. Термистор

Термисторы представляют собой особый вид полупроводников, которые реагируют на изменения температуры подобно резистору; они имеют более высокое сопротивление, чем проводящие материалы, но более низкое сопротивление, чем изоляционные материалы. Электрическое сопротивление термистора можно идентифицировать, а его измеренное значение можно связать с температурой окружающей среды, чтобы установить измерение температуры.

Электронные символы

1. Резистор

Резистор — это пассивный электрический компонент, добавляющий сопротивление протеканию тока. Они присутствуют практически во всех электронных схемах и электрических сетях. Ом – это единица измерения сопротивления. Когда резистор имеет падение в один вольт (В) на его клеммах и ток в один ампер (А), полученное сопротивление можно измерить в омах. Зависимость между током и напряжением на концевых концах является линейной. Закон Ома иллюстрирует это отношение:

Существует множество применений резисторов. Среди некоторых примеров — деление напряжения, выделение тепла, схемы согласования и нагрузки, регулировка усиления и настройка постоянной времени. Они имеют значения сопротивления, которые охватывают более девяти порядков и используются в различных приложениях в промышленности. Они могут быть меньше квадратного миллиметра для электроники или использоваться в качестве электрических тормозов для рассеивания кинетической энергии движущихся поездов.

2. Конденсатор

Конденсатор — это метод поддержания постоянного напряжения. Они могут помочь уменьшить пульсацию напряжения. Конденсатор заряжается, когда на параллельную цепь подается высокое напряжение, и разряжается, когда используется низкое напряжение.

Буква C обозначает конденсатор с двумя выводами. Символ, напоминающий две параллельные пластины между двумя клеммами, обозначает конденсатор. В дизайне используются два отдельных вида символов конденсатора. Поляризованный конденсатор использует один, тогда как неполяризованный конденсатор использует другой. В символе поляризованного конденсатора одна из параллельных пластин рисует изогнутую линию, отличающую ее от другой. Изогнутая пластина, изображающая катод конденсатора, должна иметь меньшее напряжение, чем штырь анода (плоскопараллельная пластина). Плоскопараллельная пластина представляет собой анод конденсатора; символ плюса (+) обозначает анод.

3. Диод

Диод — это полупроводниковый прибор, эффективно переключающий ток в одном направлении. Значительно ограничивая ток в противоположном направлении, он позволяет легко течь в одном направлении.

Диод представляет собой поляризованное устройство с двумя выводами, которое можно обозначить буквой D. Один вывод диода положительный (анод), а другой отрицательный (катод). Анод — это основание треугольника, а закрытая сторона — его катод.

Горизонтальный равнобедренный треугольник, прижатый к линии, соединяющей две клеммы, образует форму диода. Диод работает в ситуации прямого смещения, или мы можем сказать, что диод будет пропускать ток в этом случае.

4. Светодиод (LED)

Символ светодиода также похож на символ диода, но с дополнительными стрелками. Эти стрелки исходят из треугольника и указывают в противоположном направлении. Соединения анода и катода находятся на поляризованных компонентах, таких как светодиод.
Светодиоды (светоизлучающие диоды) преобразуют электрическую энергию непосредственно в свет, в отличие от традиционных источников света, которые сначала преобразуют электрическую энергию в тепло, а затем превращают ее в свет. Это приводит к эффективному созданию света с минимальными потерями электроэнергии.

5. Фотодиод

В отличие от символа светодиода, символ фотодиода имеет стрелки, поражающие диод. Стрелки, попадающие в диод, изображают фотоны или свет. Анод и катод — это названия двух выводов на фотодиоде.
С помощью фотодиода свет преобразуется в электрический ток.

6. Стабилитрон

Кремниевый полупроводниковый стабилитрон — это компонент схемы, который позволяет току течь вперед или назад. Диод состоит из уникального сильно легированного p-n перехода, предназначенного для обратной проводимости при достижении определенного напряжения.

Обратное напряжение пробоя стабилитрона четко определено; при этом напряжении устройство начинает проводить ток и может продолжать непрерывно работать в режиме обратного смещения без вреда для себя. Кроме того, падение напряжения на диоде постоянно в широком диапазоне напряжений, что позволяет использовать стабилитроны для управления напряжением.

7. Катушка индуктивности

Неполяризованный двухконтактный компонент представляет собой катушку индуктивности. Петлевые катушки или изогнутые выступы визуально различимы между двумя клеммами на символе индуктора. Международное представление индуктора представляет собой закрашенный прямоугольник вместо петель.

В импульсных энергосистемах, генерирующих постоянный ток, катушки индуктивности часто используются в качестве компонентов для накопления энергии. Схема получает энергию от катушки индуктивности, которая накапливает энергию, чтобы поддерживать протекание тока в периоды «выключения», что позволяет использовать топографии, где выходное напряжение выше, чем входное напряжение.

Заключение

В заключение, символы электронных схем — это знаки, рисунки или пиктограммы, используемые для представления различных компонентов на принципиальной схеме электронной схемы. Из-за некоторых универсальных стандартов, установленных ANSI и IEC для представления компонентов, символы различаются в зависимости от страны.

Принципиальная схема виртуально изображает символы цепи. Каждая схема использует стандартные символы для представления различных частей. Для представления основных электрических устройств лучше всего использовать несколько символов электронных схем. Компоненты электронной схемы, такие как переключатели, провода, источники, заземление, резисторы, конденсаторы, диоды, катушки индуктивности, логические элементы, транзисторы, усилители, трансформаторы, антенны и т. д., обычно имеют отдельные символы схемы. Соединение цепей можно анализировать с помощью принципиальных схем, в которых используются эти символы электрических и электронных цепей.
