УМЗЧ на ИМС TDA7053
Ниже приведена принципиальная схема усилителя с выходной мощностью до 1 Вт на канал, собранного на одной интегральной микросхеме TDA7053 производства фирмы Philips в корпусе DIP-16, а также двух переменных резисторов, двух керамических и одного оксидного конденсаторов. Особенностью усилителя является наличие в каждом канале не одной, а двух динамических головок сопротивлением по 8 Ом. Здесь возможно использование самых распространенных головок 1ГД-40 старого производства или подобных по конструкции головок с эллиптическим диффузором, например 2ГДШ-2-8. Другой особенностью усилителя является то, что его выходы нигде не соединены с общим проводом питания. Это характерно для мостовых усилителей мощности с бесконденсаторным выходом.
С регулятором громкости:
реклама
Без регулятора громкости:
Интегральная микросхема рассчитана на работу при напряжении питания 3-15 В и токе покоя около 5 мА. Минимальное сопротивление нагрузки – 8 Ом.
эскизы Печатных плат:
реклама

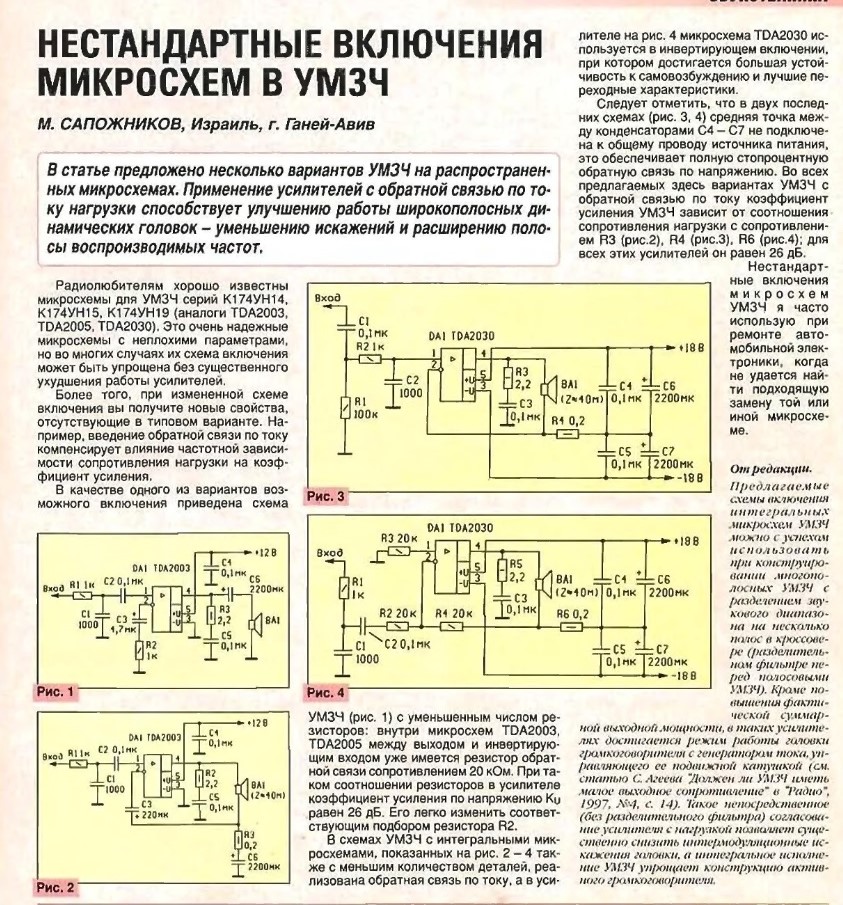

УМЗЧ на ИМС К174УН14 (TDA2003)
Ниже дана принципиальная схема самого простого, надежного, экономичного и широко распространенного в промышленной аппаратуре усилителя мощности звуковой частоты на отечественной интегральной микросхеме К174УН14, имеющей десятки аналогов за рубежом, среди которых самым популярным является ТДА2003. Микросхема предназначена для работы при напряжении источника питания 8-18 В и сопротивлении нагрузки не менее 2 Ом. При этом достигается равномерное усиление сигнала в полосе частот 30 Гц – 20 кГц, а ток покоя составляет 40-60 мА. Чувствительность усилителя – около 50 мВ. Микросхема снабжена собственным теплоотводом, допускающим работу с выходной мощностью не более 2 Вт.
УМЗЧ на ИМС TDA7370
Двухканальный усилитель мощности звуковой частоты на одной интегральной микросхеме фирмы Philips TDA7370. При наличии дополнительного теплоотвода и достаточно мощном источнике напряжения постоянного тока 12 В он способен развивать номинальную выходную мощность по каждому каналу 10 Вт при коэффициенте нелинейных искажений 1%.
УМЗЧ на ИМС TDA7240A
Главное отличие его от предыдущего в том, что имеется только один канал усиления на 20 Вт. Такой усилитель потребляет большой ток (до 3,5 А), поэтому его можно питать или от достаточно мощного выпрямителя, или от автомобильного аккумулятора напряжением 13,6 В.
Ну и я думаю не будет лишним, если я покажу готовые УНЧ которые можно заказать у наших Китайских друзей:
Усилитель на TDA2030
Усилитель на TDA 7293 (2 канала)
Усилитель на TDA 7850 (4 канала)
Поделится
Аудио
УНЧ
Схема умзч на микросхеме
Чем удобнее всего паять? Паяльником W.
Телефонные аппараты. Категория: Усилители Усилитель сделан по простой схеме на широко распространенной элементной базе, обеспечивает достаточно высокие характеристики и может быть использован как ремонтный модуль для ремонта зарубежных аудиоцентров Midi — центров средней сложности или при конструировании любительской аудиотехники.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Схемы интегральных УНЧ — список схем
- Активная АС с мостовым УМЗЧ на микросхеме TDA7266L
- Простые УНЧ на микросхемах TDA1514, LM2896, LA4445 (40W, 2W, 5W)
93 Схем УНЧ на микросхемах TDA, LA, HA, KA, AN и другие - Высококачественный усилитель на микросхеме STK4048II
- Усилитель для дома на TDA7294
- Hi-Fi усилитель на микросхеме TDA7294
- Три схемы УНЧ для новичков
- Двухканальный УМЗЧ на микросхемах TDA2050 (25Вт)
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — схема простого стереоусилителя умзч на микросхеме AN7522
Схемы интегральных УНЧ — список схем
Изготовление хорошего усилителя мощности всегда было одним из нелегких этапов при конструировании аудио-аппаратуры. Качество звучания, мягкость басов и отчетливое звучание средних и высоких частот, детализация музыкальных инструментов — все это пустые слова без качественного усилителя мощности низкой частоты. В данной статье я расскажу как изготовить схему усилителя усилителя, которая отлично подойдет для использования в самодельной аудио-аппаратуре.
Эта публикация является первой в цикле статей по изготовлению самодельного 4х-канального усилителя Phoenix-P, о нем я рассказывал вот тут: Усилитель мощности ЗЧ своими руками Phoenix-P Достаточно не простое сочетание требований. Сначала опробовал вариант на основе микросхемы TDA, но оказалось что это не то что мне нужно, и вот почему Собрав несколько клонов усилителя на этих микросхемах сделал для себя некоторые выводы.
Микросхемы действительно неплохие, хотя многое зависит от удачной разводки печатной платы в особенности линий земли , хорошего питания и качества элементов обвязки.
Что меня сразу порадовало в ней — так это достаточно большая отдаваемая в нагрузку мощность. Как для однокристального интегрального усилителя НЧ выходная мощность очень хорошая, также хочу отметить очень низкий уровень шумов в режиме без сигнала.
Важно позаботиться о хорошем активном охлаждением микросхемы, поскольку чип работает в режиме «кипятильника». Что мне не понравилось в усилителе на , так это низкая надежность микросхемы: из нескольких купленных микросхем, в самых разных точках продажи, рабочих осталось только две! Одну спалил перегрузив по входу, 2 сгорели сразу же при включении похоже что заводской дефект , еще одна почему-то сгорела при повторном 3-м включении, хотя до этого работала нормально и никаких аномалий не наблюдалось Может просто не повезло.
А теперь, главное из-за чего я не хотел использовать модули на TDA в своем проекте — это заметный моему слуху «металлизированный» звук, в нем не слышно мягкости и насыщенности, немного туповаты средние частоты.
Сделал для себя вывод что этот чип отлично годится для сабвуферов или усилителей НЧ, которые будут бубнеть в багажнике авто или на дискотеках!
Касаться темы однокристальных усилителей мощности далее я не буду, нужно что-то более надежное и качественное, чтобы не так дорого обходилось при опытах и ошибках. Собирать 4 канала усилителя на транзисторах — это хороший вариант, но достаточно громоздкий в исполнении, также он может быть сложен в настройке.
Так на чем же собирать если не на транзисторах и не на интегральных микросхемах? Будем собирать усилитель мощности на микросхеме-драйвере TDA с мощными составными транзисторами Дарлингтона на выходе.
Микросхема TDA в корпусе DIP — это надежный стерео-драйвер для транзисторов Дарлингтона составные транзисторы с высоким коэффициентом усиления , на основе которого можно построить высококачественный двухканальный стерео-УМЗЧ.
Выходная мощность такого усилителя может достигать и даже превышать Вт на канал при сопротивлении нагрузки 4Ом, она зависит от типа используемых транзисторов и напряжения питания схемы.
После сборки экземпляра такого усилителя и первых испытаний, я был приятно удивлен качеством звучания, мощностью и тем как «оживала» музыка издаваемая этой микросхемой в компании с транзисторами КТ, КТ В композициях начали прослушиваться очень мелкие детали, инструменты звучали насыщенно и «легко».
Чтобы витки не распадались их можно скрепить плавким силиконом или клеем. Входные конденсаторы С6 и С5 — неполярные, пленочные или слюдяные. Резисторы RR19 должны быть рассчитаны на мощность не менее 5Ватт. В моем случае применены миниатюрные цементные резисторы. Резисторы Rx — мощностью не менее 1Вт. Все остальные сопротивления в схеме можно ставить мощностью от 0,25Вт.
В зависимости от буквы в конце маркировки у транзисторов КТ меняются только напряжения Uкэ и Uбэ, остальные же параметры идентичны.
А вот транзисторы КТ с разными буквенными суффиксами уже разнятся многими параметрами. Используемые в схеме усилителя транзисторы желательно проверить на исправность. Транзисторы Дарлингтона КТ, КТ, TIP, TIP и другие с высоким коэффициентом усиления, содержат внутри два транзистора, парочку сопротивлений и диод, поэтому обычной прозвонки мультиметром здесь может оказаться не достаточно.
В каждой из схем при нажатии кнопки светодиод должен зажечься. Каждую из пар выходных транзисторов нужно обязательно установить на радиаторы, поскольку уже на средней выходной мощности УНЧ их нагрев будет достаточно заметным. В даташите на микросхему TDA приводят рекомендуемые пары транзисторов и мощность которую можно извлечь используя их в данном усилителе:. Особое внимание следует обратить на монтаж выходных транзисторов. К корпусу транзисторов КТ, КТ подключен коллектор, потому если корпуса двух транзисторов в одном канале случайно или намеренно замкнуть то получится короткое замыкание по питанию!
Если транзисторы планируется крепить на один общий радиатор, то их корпуса нужно изолировать от радиатора через слюдяные прокладки, предварительно промазав их с обеих сторон термопастой, для улучшения теплообмена.
Чтобы долго не описывать как можно выполнить изолированный монтаж транзисторов на радиаторы, приведу простой чертеж на котором все подробно показано:.
Теперь расскажу о печатной плате. Развести ее не составит особого труда, поскольку схема почти полностью симметрична по каждому каналу. Нужно стараться максимально отдалить входные и выходные цепи друг от друга — это предотвратит самовозбуждение, множество помех, убережёт от лишних проблем.
Стеклотекстолит можно брать толщиной от 1 до 2х миллиметров, в принципе особой прочности плате и не нужно. После травления дорожки нужно хорошо залудить припоем с канифолью или флюсом , не игнорируйте этот шаг — это очень важно! Разводку дорожек для печатной платы я выполнял вручную, на листе бумаги в клеточку с помощью простого карандаша. Вот сканированный трафарет рисунка печатной платы для УНЧ:. Печатная плата усилителя и расположение компонентов на ней клик — открыть в полный размер.
Конденсаторы С21, С3, С20, С4 — на плате нарисованной вручную отсутствуют, они нужны для фильтрации напряжения по питанию, я их установил в самом блоке питания.
В одной из моих статей я рассказал как изготовить эту печатную плату методом ЛУТ.
Привожу здесь другие печатные платы, упоминаемые в комментариях к публикации:. Насчет соединительных проводов по питанию и на выходе схемы УМЗЧ — они должны быть как можно короче и с поперечным сечением не менее 1,5мм. В данном случае, чем меньше длина и больше толщина проводников, тем меньше потерь тока и наводок в схеме усиления мощности.
Правильно собранная и из исправных деталей схема начинает работать сразу. Перед включением конструкции к источнику питания нужно тщательно осмотреть печатную плату на отсутствие замыканий, а также удалить лишнюю канифоль с помощью пропитанного в растворителе кусочка ваты.
Это поможет уберечь некоторые компоненты схемы в случае наличия какой-то ошибки. Подключать акустические системы к схеме при первом включении и при экспериментах рекомендую через резисторы сопротивлением Ом, это спасет динамики от повреждения в случае если что-то пойдет не так. На вход желательно подключить регулятор громкости — один сдвоенный переменный резистор или же два по отдельности.
Перед включением УМЗЧ ставим полузнок раезистора ов в левое крайнее положение, как на схеме минимальная громкость , потом подключив источник сигнала к УМЗЧ и подав на схему питание можно плавно увеличивать громкость, наблюдая как себя поведет собранный усилитель.
Схематическое изображение подключения переменных резисторов в качестве регуляторов громкости для УНЧ. Переменные резисторы можно применить любые с сопротивлением от 47 КОм до КОм. В случае использования двух переменных резисторов желательно чтобы их сопротивления были одинаковыми. Итак, проверяем работоспособность усилителя на небольшой громкости. Если со схемой все хорошо, то плавкие предохранители по линиям питания можно заменить на более мощные Ампера , дополнительная защита в процессе эксплуатации УМЗЧ не помешает.
Ток покоя выходных транзисторов можно измерить, включив в разрыв коллектора каждого из транзисторов Амперметр или мультиметр в режиме измерения тока А. Входы усилителей нужно подключить к общему-земле полное отсутствие входного сигнала , на выходы усилителей подключить акустические системы.
Схема включения амперметра для измерения тока покоя выходных транзисторов усилителя мощности звука.
Плавкие предохранители по питанию также можно заменить мощными лампами накаливания. Если какой-то из каналов усилителя поводит себя неадекватно гул, шум, перегрев транзисторов , то возможно что проблема кроется в длинных проводниках, идущим к транзисторам, попробуйте уменьшить длину этих проводников.
Меры безопасности при первом включении лампы по питанию, защита АС , эксперименты с разными транзисторами и другая полезная информация по данному усилителю также подробно описана в статье » Ремонт усилителя Радиотехника У, модуль УМЗЧ на микросхеме TDA «. На этом пока что все, в следующих статьях расскажу как изготовить блок питания для усилителя, индикаторы выходной мощности, схемы защиты для акустических систем, о корпусе и передней панели Печатные платы я рисовал по принципиальной схеме, которая приведена здесь.
Устройство было собрано в двух экземплярах как на фото и все заработало сразу после подачи питания, никакой наладки не понадобилось.
Важно заметить что для усилителя необходимо изготовить качественный блок питания с хорошими фильтрами.
Я просто делаю плато в Lay формате, думаю, если тебе её разместить на сайте, то тема по актуальней будет, а то не все такие трудолюбивые. Размеры С7 и С8 я менять не стал, так даже лучше. Подписал как впаивать транзисторы. Как запустишь свой экземпляр усилителя то обязательно отпишись, интересно твое мнение. Все верно, Алекс, добавил замечания в статью.
Исправил на ручной печатке R2, а также на схеме выделил детали, которых нет на печатной плате, сделланой карандашом. R2 так и не появился, зато я немного перемодернизировал плато, отправил вам по почте, там все элементы можно распечатать, а потом наклеить с другой стороны, по этому названия зеркально, даже указал номинал, чтоб нельзя было запутаться.
Обновил публикацию. Те, кто будут повторять данную конструкцию усилителя на TDA, будут вам весьма благодарны! Резистор R2 помечен вверху, на черном фоне. Печатная плата нарисованная вручную останется для истории, кому-то возможно будет интересно посмотреть как раньше делали платки без специализированных программ.
Посчитал приблизительно площадь охлаждения одного радиатора, как на рисунке 7, получил цифру в сантиметров квадратных. Если еще учесть что сверху, снизу и спереди к радиаторам прикручивается пластины из алюминия верхняя крышка, дно усилителя и передняя панель то суммарная площадь охлаждения усилителя достаточно большая, можно сказать что корпус усилителя — это сплошной радиатор. Очень хорошо себя зарекомендовала конструкция с вентилятором и вентиляционными отверстиями на верхней крышке.
Я пока не подключал, еще радиаторы не нашел. Чуть плату поменял, выслал тоже по почте. Потом насчет звука отпишусь! Неплохо, добавил фотографии в твой комментарий. Я в свое время кратковременно тестировал схемы усилителей даже без радиаторов, обдувая корпуса транзисторов небольшим вентилятором. Транзисторы к проводникам я припаивал паяльником мощностью 40 Ватт. Проводники к транзисторам должны быть большого сечения, также постараться сделать их максимально короткими об этом указано в статье.
Активная АС с мостовым УМЗЧ на микросхеме TDA7266L
После освоения азов электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звуковой частоты, как правило самые повторяемые конструкции. Схем достаточно много, каждая отличается своими параметрами и конструкцией. В этой статье будут рассмотрены несколько простейших и полностью рабочих схем усилителей, которые успешно могут быть повторены любым радиолюбителем. В статье не использованы сложные термины и расчеты, все максимально упрощено, чтобы не возникло дополнительных вопросов. Начнем с более мощной схемы. Итак, первая схема выполнена на известной микросхеме TDA
Принципиальная схема Усилителя. Рисунок корпуса микросхемы Схема УМЗЧ на микросхеме КРУД2 и транзисторах КТ, КТ (40Вт). Dimitrij.
Простые УНЧ на микросхемах TDA1514, LM2896, LA4445 (40W, 2W, 5W)
Усилители мощности ЗЧ на основе интегральных микросхем очень популярны, потому что позволяют с минимальными трудозатратами сделать достаточнокачественный УМЗЧ.
На нагрузке сопротивлением 4 От мощность увеличивается до 50W. Диапазон рабочих частот Hz при неравномерности 3 dB. Монтаж выполнен на печатной плате. Микросхему нужно установить на радиатор и обеспечить эффективный теплоотвод. На рисунке 3 показана схема стереоусилителя, который может работать от сигнала звуковой карты персонального компьютера, сигнала с выхода МП-3 плеера, либо в качестве ремонтного блока при ремонте портативной или малогабаритной аудиоаппаратуры. Микросхема интересна тем, что напряжение питания может быть от 3 до 15V при этом меняется только выходная мощность. При питании от источника 12V на нагрузке 8 От выходная мощность 2×2,5W.
93 Схем УНЧ на микросхемах TDA, LA, HA, KA, AN и другие
Усилители мощности звуковой частоты УМЗЧ для серийной аппаратуры, даже очень мощные и качественные, в последнее время превратились в очень простые конструкции. Они состоят из микросхемы УМЗЧ, которая, как правило, устанавливается на радиаторе, и около десятка деталей внешней обвязки.
Правда, микросхем этих очень много. Каковы их особенности и отличия?
Запомнить меня. Developed in conjunction with Joomla extensions.
Высококачественный усилитель на микросхеме STK4048II
И это реально! Усилитель, несмотря на относительную простоту, обеспечивает довольно высокие параметры. Вообще-то, по правде говоря, у «микросхемных» усилителей есть ряд ограничений, поэтому усилители на «рассыпухе» могут обеспечить более высокие показатели. В защиту микросхемы а иначе почему я и сам ее использую, и другим рекомендую? В любом случае, плохо сделаный и неправильно настроенный усилитель на «рассыпухе» будет звучать хуже микросхемного.
Усилитель для дома на TDA7294
Усилитель выполнен на двух микросхемах TDA Больше активных элементов в его схеме нет. Высокий коэффициент усиления TDA, позволяющий получить выходную мощность до 25W при уровне входного сигнала мВ, позволяет отказаться от применения предварительных усилителей и активных регуляторов тембра. А возможность легко регулировать коэффициент усиления подбором сопротивления резистора в цепи ООС позволяет приспособить данный УНЧ для работы практически с любым источником аудиосигнала.
Можно сделать УНЧ не требующий предварительного усилителя, все усиление которого ложится на усилители мощности на микросхемах TDA Принципиальная схема показана на рисунке. Входной аудиосигнал подается на разъем Х1. С него НЧ сигналы поступают, через отдельные экранированные кабели, на усилители на микросхемах А1 и А2.
Принципиальные схемы усилителей мощности на микросхемах, самодельные интегральные УНЧ для аудио аппаратуры, мостовые усилители для.
Hi-Fi усилитель на микросхеме TDA7294
Отличный усилитель для дома можно собрать на микросхеме TDA Если вы не сильны в электронике, то такой усилитель идеальный вариант, он не требует тонкой настройки и отладки как транзисторный усилитель и прост в построении в отличие от лампового усилителя. Микросхема TDA выпускается вот уже на протяжении 20 лет и до сих пор не потеряла своей актуальности, и по прежнему востребована в кругу радиолюбителей. Для начинающего радиолюбителя, эта статья станет хорошим подспорьем для знакомства с интегральными усилителями звуковой частоты.
Три схемы УНЧ для новичков
В настоящее время широко распространены недорогие китайские ручные фонари с питанием от свинцовокислотных аккумуляторов. Срок службы этих источников тока небольшой, а поскольку стоимость аккумулятора или гальванических элементов для замены может быть больше стоимости такого же нового фонаря, то ремонт вышедшего из строя может оказаться нецелесообразным, практичнее купить новый. А что делать с неисправным фонарём? Выбрасывать жалко, а хранить на полке в кладовке просто так нет места. Ответ прост: корпус такого фонаря может стать конструктивной основой для сборки другого полезного устройства. В наличии у автора оказался фонарь «Эра» в пластмассовом корпусе диаметром в месте расположения отражателя около и длиной мм.
RU Портал радиолюбителя, начинающему радиолюбителю, Arduino, Raspberry Pi, книги по радиотехнике и электронике, простые схемы, схемы, радиотехнические журналы, видео, программы для радиолюбителя.
Двухканальный УМЗЧ на микросхемах TDA2050 (25Вт)
Как и в большинство микросхем серии TDA, в встроена термо защита и защита от короткого замыкания.
Точно не знаю, но обычно это указывают. Однако одна микросхема у нас однажды в прямом смысле взорвалась от перегрева. Питание микросхемы однополярное. Типовое включение с минимальным количеством дополнительных элементов позволяет собрать и установить этот усилитель начинающему радиолюбителю. При использовании приведенной монтажной платы между площадками нужна перемычка. Микросхему необходимо установить на теплоотвод площадью не менее см 2.
Изготовление хорошего усилителя мощности всегда было одним из нелегких этапов при конструировании аудио-аппаратуры. Качество звучания, мягкость басов и отчетливое звучание средних и высоких частот, детализация музыкальных инструментов — все это пустые слова без качественного усилителя мощности низкой частоты. В данной статье я расскажу как изготовить схему усилителя усилителя, которая отлично подойдет для использования в самодельной аудио-аппаратуре.
Долгими зимними вечерами, когда телевизор и компьютер уже надоели, так и хочется сделать что-нибудь приятное и, может быть, полезное. Вот и приходят в голову разные бредовые, и не очень, мысли и идеи. 1. Биполярный блок питания . Трансформатор тороидальный. Вторичная обмотка намотана проводом сечением 1 мм на постоянные 35 В с нулевой точкой. 2. предусилитель. Для управления АЧХ применена 3-х полосная регулировка тембра по ВЧ, СЧ и НЧ с последующим усилением сигнала на старой и всеми любимой микросхеме К157УД2. Как видно из схемы, этот темброблок только поднимает АЧХ, причем начиная с нуля, поэтому при минимальном значении «громкости» всех полос на его выходе будет отчетливо слышна полная тишина . Чтобы избежать этой неприятности, весь темброблок зашунтирован резисторами R*=150…470 кОм, величина которых определяет, насколько низким будет выходной сигнал при минимальных значениях всех регуляторов. Детали регулятора тембра R10, R11, R12 припаяны непосредственно плавающим монтажом к переменным резисторам. Далее сигналы поступают на вход левого и правого УНЧ и на фильтр низких частот для сабвуфера. После всего проделанного мы получили мультимедийный усилитель, который можно использовать с компьютером, DVD-бокс, с ним можно даже картошку копать, потому что получилось дешево и сердито! Я столяр и напрягся за 5 дней по 1-1,5 часа работы и на это ушло 20$. Усилок заработал почти сразу)). Ошибок в пломбах нет! Самовозбуждение отсутствует. 7. Рамка. Делал так: Согнул 2 листа железа, так чтобы один «заходил» в другой и снизу по углам 4 болтами, где ножки крепятся. Фальшпанель — оргстекло с 4-мя болтами по углам, под которой бумажная вставка со всеми надписями, напечатанными на лазерном принтере. P.S. . Кстати, есть, в частности, схема усилителя А-6331 и тому подобное. Они построены на TDA2030, и были взяты мной за образец. Микросхемы TDA2030, TDA2040 и TDA2050, согласно даташиту, абсолютно идентичны по цоколевке (и только!). Так вот, путем несложной переделки можно «форсировать» такие усилки за пару часов, вот так: 1. 2. Также необходимо увеличить напряжение БП до макс. -+25В (если используется двухполярный источник питания), а суммарную емкость увеличить мин. 40000 мкФ (мин. 20000 мкФ на плечо). 3. Естественно, нада позаботиться о том, чтобы питание всех предусилителей и активных фильтров не превышало! допустимые значения по техпаспорту, иначе сдохнут и ухи не спросят. 4. Снять диоды с платы, они есть в самой 2050
|
Проверка цепи и подключение
е.), их ТХ:
Как вариант сразу отпало использование корпуса от сгоревшего Одиссея У-010, из-за размеров того корпуса с маленькой тумбочкой (460х360х120). Хотелось бы что-то более компактное. Сначала смотрел в сторону алюминиевых корпусов, но быстро отказался от этой идеи из-за цены этих самых корпусов. Те что понравились от 100$, которые никак не вписываются в «бюджетный усилитель». Поэтому был выбран промежуточный вариант «временного» самого дешевого корпуса, в котором он простоял где-то 6 месяцев. Этот чехол был «Z16 Black» (легко нашел в гугле по этому запросу).
После подключения можно проверить напряжение на выходах выпрямителя. Между + и — должно быть от 42 до 50 В в зависимости от напряжения в сети. Между «+» и землей, а также землей и «-» должны быть одинаковые значения. Если у вас нет ни одного из элементов для выпрямителя, то не торопитесь, так как разбираемся с платой усилителя, поедем на радиорынок брать все кучей. Список всех элементов будет далее по тексту.
Возле радиаторов желательно также сделать вентиляционные отверстия. Я перестраховался и поставил другой кулер, который оказался бесполезным, усилитель не сильно греется даже на максимальной громкости. Включаю только когда усилитель работает на улице летом.
У одного такая идея появилась не сразу. Дело в том, что акустика на моем компьютере Microlab A-6331 хоть и работает исправно и красиво, но не полностью удовлетворяет мой слух своим звучанием. В частности, высоких частот явно не хватает, средние частоты не дают характерной «пространственности» звука, а мощности как-то не хватает для моих лабуховских требований. В общем было решено сделать любительский недорогой усилитель мультимедиа мощностью 2х25 ватт + сабвуфер 50 ватт + тыл. Порывшись пару дней в интернете, за основу была взята микросхема TDA2050, по отзывам очень хорошая альтернатива таким усилителям. Также было решено использовать в качестве предусилителей хорошо зарекомендовавшие себя К157УД2. Кому-то может показаться, что все это устаревший материал, и все это баловство, тогда отвечу, мне наплевать — я преследую цель ЦЕНА-КАЧЕСТВО, лучшего решения не найти. Итак, вытрите медсестру и вперед:
Планировалось использовать 4 микросхемы, поэтому в каждом плече должна быть как минимум одна емкость! 20000 мкФ (чем больше — тем лучше), зашунтированных пленочным конденсатором. Диодный мост на диодах 5А. Простая схема:
Можно взять усилок сделанный на TDA2030 и тупо! заменить микросхемы в нем на TDA2050. Также обратите внимание на номиналы электролитов! — не ниже 25В и менять при необходимости.
Усилитель построен на одной интегральной схеме TDA2050, которая предназначена для использования в качестве аудиоусилителя класса Hi-Fi. Он будет работать в диапазоне питающих напряжений от +/-4,5 до +/-25 В. Выходная мощность около 30 Вт, КПД около 65%. Однако стоит отметить, что для сохранения стабильности коэффициент усиления контура должен быть не менее 24 дБ. Усилитель рассчитан на полочные колонки Klipsch RB-51. Динамики 8 Ом, чувствительность 92 дБ. Усилитель может управлять большинством линейных источников, таких как mp3-плеер, проигрыватель компакт-дисков, тюнер и т. д. Небольшая микросхема TDA2050 может воспроизводить очень хороший звук. Прежде чем мы начнем, я предлагаю вам взглянуть на таблицу данных, особенно если вы хотите внести некоторые изменения, чтобы соответствовать вашей стереосистеме.
Если вам не нужен выход для наушников, вы можете удалить переключатель и резистор.
Выход на динамик через 4-мм разъем типа «банан». Обратите внимание, что входные разъемы, динамик и соединительные клеммы изолированы от корпуса с помощью прилагаемых нейлоновых прокладок. Радиаторы расположены на задней панели корпуса. Размер каждого радиатора 50 х 90 мм. Прорезал в корпусе отверстие, чтобы TDA2050 можно было установить прямо на радиатор. Обратите внимание, что микросхема TDA2050 должна быть изолирована от земли (корпуса), а минусовой потенциал находится на металлическом выводе ТО-220. Если этого не сделать, микроконтроллер сгорит после подачи питания. Для изоляции можно использовать кремневые или слюдяные блоки и не забыть прокладки под крепежный винт, которыми микроконтроллер крепится к радиатору. После установки проверьте отсутствие контакта между микроконтроллером, радиатором и корпусом (массой). Также для обеспечения хорошего термоконтакта нужно использовать термопасту.
На мой слух, TDA2050 выдает очень хороший звук, который может конкурировать со звуком различных качественных усилителей. Усилитель способен воспроизводить глубокие басы, четкие средние частоты с широкой звуковой амплитудой и четкие, но не слишком резкие высокие частоты. По сравнению с 20-ваттным, этот работает заметно мощнее.Усилитель низкой частоты (УНЧ) на микросхеме TDA7250. Самодельный усилитель звука на микросхеме tda микросхемы для усилителей звука справочник 100w
Если вам нужно сделать простой, но достаточно мощный УМЗЧ, лучшим и недорогим решением будет микросхема TDA2040 или TDA2050. Этот небольшой стереоусилитель ЗЧ выполнен на основе двух известных микросхем TDA2030A. По сравнению с классическим включением в этой схеме улучшена фильтрация питания и оптимизирована разводка печатной платы. После добавления любого предусилителя и блока питания конструкция идеальна для изготовления самодельного усилителя мощности звука, примерно 15 Вт (каждый канал).
Проект выполнен на базе TDA2030A, но можно использовать TDA2040 или TDA2050, увеличив тем самым выходную мощность в полтора раза. Усилитель подходит для колонок с сопротивлением 8 или 4 Ом. Преимущество конструкции в том, что она не требует двухполярного питания, как большинство. Схема отличается хорошими параметрами, простотой запуска и надежностью в работе.
Принципиальная схема УНЧ
Усилитель 2х15Вт TDA2030 — схема стерео
TDA2030A позволяет паять усилитель низкой частоты класса АВ. Микросхема обеспечивает большой выходной ток, при этом характеризуется малыми искажениями сигнала. Есть встроенная защита от короткого замыкания, автоматически ограничивающая мощность до безопасного значения, а также традиционная для подобных устройств тепловая защита. Схема состоит из двух одинаковых каналов, работа одного из которых описана ниже.
Принцип работы усилителя на TDA2030
Резисторы R1 (100к), R2 (100к) и R3 (100к) служат для создания виртуального нуля усилителя U1 (TDA2030A), а конденсатор С1 (22мкФ/35В) фильтрует это напряжение.
Конденсатор С2 (2,2 мкФ/35В) отсекает постоянную составляющую — предотвращает попадание постоянного напряжения на вход микросхемы усилителя через линейный вход.
Элементы R4 (4,7к), R5 (100к) и С4 (2,2 мкФ/35В) работают в цепи отрицательной обратной связи и несут задачу формирования АЧХ усилителя. Резисторы R4 и R5 определяют уровень усиления, а C4 обеспечивает единичное усиление для составляющей постоянного тока.
Резистор R6 (1R) вместе с конденсатором C6 (100нФ) работают в системе, формирующей АЧХ выхода. Конденсатор C7 (2200 мкФ/35 В) предотвращает протекание постоянного тока через динамик (прохождение переменного аудиосигнала музыки).
Диоды D1 и D2 предотвращают возникновение опасного напряжения обратной полярности, которое может возникнуть в катушке динамика и вывести микросхему из строя. Конденсаторы C3 (100 нФ) и C5 (1000 мкФ/35 В) фильтруют напряжение питания.
Печатная плата УНЧ
Печатная плата УНЧ TDA2030
Печатная плата видна на фотографиях.
с чертежами можно заархивировать (без регистрации). Что касается сборки, то удобно сначала припаять две перемычки на шинах питания. По возможности используйте более толстый провод, а не тонкую ножку от резистора, как это часто бывает. Если усилитель будет работать с переменным током 8 Ом, а не 4 Ом — конденсаторы С7 и С14 (2200мкФ/35В) могут иметь номинал 1000мкФ.
Радиаторы или один общий радиатор необходимо накрутить на фланцы, помня, что корпуса микросхем TDA2030A внутренне соединены с землей.
На печатной плате можно успешно использовать микросхемы TDA2040 или TDA2050 без изменения цоколевки. Плата спроектирована таким образом, чтобы ее можно было при необходимости разрезать в точке, обозначенной пунктиром, и использовать только одну половину усилителя с микросхемой U1. На место разъемов AR2 (ТВ2-5) и AR3 (ТВ2-5) можно припаять провода напрямую, если аудиоразъемы закреплены на корпусе усилителя.
Готовая печатная плата усилителя с расположением деталей
Корпус и БП
Блок питания взять либо с трансформатором плюс выпрямитель, либо готовый импульсный, например, от ноутбука.
Усилитель должен питаться нестабилизированным напряжением в пределах 12 — 30 В. Максимальное напряжение питания 35 В, что естественно лучше не дотягивать до пары вольт, мало ли чего.
Делать корпус с нуля очень хлопотно, поэтому проще всего подобрать готовую коробку (металлическую, пластиковую) или даже готовый корпус от электронного устройства (спутникового ТВ-тюнера, DVD-плеера).
В настоящее время стал доступен широкий ассортимент импортных интегральных усилителей низкой частоты. Их преимуществами являются удовлетворительные электрические параметры, возможность выбора микросхем с заданной выходной мощностью и напряжением питания, стереофоническое или счетверенное исполнение с возможностью мостового соединения.
Для изготовления конструкции на основе интегрального УНЧ требуется минимум приспособлений. Использование хорошо зарекомендовавших себя компонентов обеспечивает высокую воспроизводимость и обычно не требует дополнительной настройки.
Приведенные типовые схемы включения и основные параметры интегрального УНЧ предназначены для облегчения ориентации и выбора наиболее подходящей микросхемы.
Для квадрофонического УНЧ параметры в мостовом стереоподключении не указаны.
TDA1010
Напряжение питания — 6…24 В
Выходная мощность (Un = 14,4 В, THD = 10%):
RL=2 Ом — 6,4 Вт
RL=4 Ом — 6,2 Вт
RL =8 Ом — 3,4 Вт
КНИ (P=1 Вт, RL=4 Ом) — 0,2%
TDA1011
Напряжение питания — 5,4…20 В
Максимальный ток потребления — 3 А
Un=16 В — 6,5 Вт
Un=12 В — 4,2 Вт
Un=9 В — 2,3 Вт 9038 1,0 Вт
КНИ (P=1 Вт, RL=4 Ом) — 0,2 %
TDA1013
Напряжение питания — 10…40 В
Максимальный потребляемый ток — 1,5 А
Выходная мощность (THD=10 % ) — 4,2 Вт
TDA1015
Напряжение питания — 3,6 … 18 В
Выходная мощность (RL=4 Ом, THD=10%):
Un=12В — 4,2Вт
Un=9В — 2,3Вт
Un=6В — 1,0Вт
КНИ (P=1Вт, RL=4Ом) — 0,3%
TDA1020
Напряжение питания — 6.
.. 18 В
RL=2 Ом — 12 Вт
RL=4 Ом — 7 Вт
RL=8 Ом — 3,5 Вт
TDA1510
Напряжение питания — 6…18 В
9 Максимальный потребляемый ток — 0 4 А
КНИ=0,5% — 5,5 Вт
КНИ=10% — 7,0 Вт
TDA1514
Напряжение питания — ±10…±30 В
Максимальный потребляемый ток — 6,4 А
Выходная мощность:
Un=±27,5 В, R=8 Ом — 40 Вт
Un=±23 В, R=4 Ом — 48 Вт
TDA1515
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
RL=2 Ом — 9 Вт
RL=4 Ом — 5,5 Вт
RL=2 Ом — 12 Вт
RL4 Ом — 7 Вт
Максимальный потребляемый ток — 4 А
Выходная мощность (Un=14,4 В, THD=0,5%):
RL=2 Ом — 7,5 Вт
RL=4 Ом — 5 Вт
Выходная мощность (Un =14,4 В, THD=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 6 Вт
TDA1517
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 2,5 А
Выходная мощность (Un=14,4 В RL=4 Ом):
THD=0,5% — 5 Вт
THD=10% — 6 Вт
TDA1518
Напряжение питания — 6.
..18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Un =14,4 В, THD=0,5%):
RL=2 Ом — 8,5 Вт
RL=4 Ом — 5 Вт
Выходная мощность (Un=14,4 В, THD=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 6 Вт
TDA1519
Напряжение питания — 6… 17,5 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Uп=14,4 В, КНИ=0,5%):
RL=2 Ом — 6 Вт
RL=4 Ом — 5 Вт
Выходная мощность (Un=14,4 В, THD=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 8,5 Вт
TDA1551
Напряжение питания -6…18 В
THD=0,5% — 5 Вт
КНИ=10% — 6 Вт
TDA1521
Напряжение питания — ±7,5…±21 В
Выходная мощность (Un=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ =10% — 8 Вт
TDA1552
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Un = 14,4 В, RL = 4 Ом):
THD=0,5% — 17 Вт
КНИ=10% — 22 Вт
TDA1553
Напряжение питания — 6.
..18 В
Максимальный ток потребления — 4 А
Выходная мощность (Uп=4,4 В, RL=4 Ом):
КНИ=0,5% — 17 Вт
КНИ=10% — 22 Вт
TDA1554
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Up = 14,4 В, RL = 4 Ом):
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт
TDA2004
Напряжение питания — 8…18 В
Выходная мощность (Un=14,4 В, КНИ=10%):
RL=4 Ом — 6,5 Вт
RL=3,2 Ом — 8,0 Вт
RL=2 Ом — 10 Вт
RL=1,6 Ом — 11 Вт
KHI (Un=14,4 В, P=4,0 Вт, RL=4 Ом) — 0,2%;
Полоса пропускания (по уровню -3 дБ) — 35…15000 Гц
TDA2005
Сдвоенный интегральный УНЧ, разработанный специально для использования в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).
Напряжение питания — 8…18 В
Максимальный потребляемый ток — 3,5 А
Выходная мощность (Up = 14,4 В, THD = 10%):
RL=4 Ом — 20 Вт
RL=3,2 Ом — 22 Вт
КНИ (Uп = 14,4 В, P = 15 Вт, RL = 4 Ом) — 10 %
Полоса пропускания (по уровню -3 дБ) — 40.
..20000 Гц
TDA2006
Интегральный УНЧ, обеспечивающий высокий выходной ток, низкий уровень гармоник и интермодуляционных искажений.
Напряжение питания — ±6,0…±15 В
Максимальный потребляемый ток — 3 А
Выходная мощность (Ep=±12В, THD=10%):
при RL=4 Ом — 12 Вт
при RL= 8 Ом — 6…8 Вт КНИ (Ep=±12В):
при P=8 Вт, RL= 4 Ом — 0,2%
при P=4 Вт, RL= 8 Ом — 0,1%
Полоса пропускания (по уровень -3 дБ) — 20…100000 Гц
Ток потребления:
при Р=12 Вт, RL=4 Ом — 850 мА
при P=8 Вт, RL=8 Ом — 500 мА
TDA2007
Сдвоенный интегральный УНЧ с одинарным рядным расположением выводов, специально разработанный для использования в телевизионных и портативных радиоприемниках.
Напряжение питания — +6…+26 В
Ток покоя (Ep=+18 В) — 50…90 мА
Выходная мощность (THD=0,5%):
при En=+18 В, RL=4 Ом — 6 Вт
при En=+22 В, RL=8 Ом — 8 Вт
SOI:
при En=+18 В P=3 Вт, RL=4 Ом — 0,1%
при En=+22 В, P=3 Вт, RL=8 Ом — 0,05%
Полоса пропускания (по уровню -3 дБ) — 40.
..80000 Гц
TDA2008
Интегральный УНЧ, предназначенный для работы на низкоомную нагрузку, обеспечивающий высокий выходной ток, очень низкий уровень гармоник и интермодуляционных искажений.
Напряжение питания — +10…+28 В
Ток покоя (Ep=+18 В) — 65…115 мА
Выходная мощность (Ep=+18В, THD=10%):
при RL =4 Ом — 10…12 Вт
при RL=8 Ом — 8 Вт
КНИ (Ep= +18 В):
при Р=6 Вт, RL=4 Ом — 1%
при P=4 Вт, RL=8 Ом — 1%
Максимальный ток потребления — 3 А
TDA2009
Сдвоенный интегральный УНЧ, предназначен для использования в высококачественных музыкальных центрах.
Напряжение питания — +8…+28 В
Ток покоя (Ep=+18 В) — 60…120 мА
Выходная мощность (Ep=+24 В, THD=1%):
при RL=4 Ом — 12,5 Вт
при RL=8 Ом — 7 Вт
Выходная мощность (Ep=+18 В, THD=1%):
при RL=4 Ом — 7 Вт
при RL=8 Ом — 4 W
SOI:
при En= +24 В, P=7 Вт, RL=4 Ом — 0,2%
при En= +24 В, P=3,5 Вт, RL=8 Ом — 0,1 %
при En= +18 В, P=5 Вт, RL=4 Ом — 0,2 %
при En= +18 В, P= 2,5 Вт, RL=8 Ом — 0,1%
Максимальный ток потребления — 3,5 А
TDA2030
Напряжение питания — ±6.
..±18 В
Ток покоя (Ep=±14 В) — 40… 60 мА
Выходная мощность (Ep=±14 В, THD=0,5%):
при RL=4 Ом — 12…14 Вт
при RL=8 Ом — 8…9 Вт
КНИ (Ep =±12В):
при P=12 Вт, RL=4 Ом — 0,5%
при P=8 Вт, RL=8 Ом — 0,5%
Полоса пропускания (по уровню -3 дБ) — 10…140000 Гц
Ток потребления:
при P=14 Вт, RL=4 Ом — 900 мА
при P=8 Вт, RL=8 Ом — 500 мА
TDA2040
Интегральный УНЧ, обеспечивающий высокий выходной ток, низкий уровень гармоник и интермодуляционных искажений.
Напряжение питания — ±2,5…±20 В
Ток покоя (Ep=±4,5…±14 В) — мА 30…100 мА
Выходная мощность (Ep=±16 В, THD= 0,5%):
при RL=4 Ом — 20…22 Вт
при RL=8 Ом — 12 Вт
КНИ (Ep=±12В, P=10Вт, RL=4 Ом) — 0,08%
Максимальный ток потребления — 4 А
TDA2050
Интегральный УНЧ, обеспечивающий высокую выходную мощность, низкий уровень гармоник и интермодуляционных искажений. Предназначен для работы в стереокомплексах Hi-Fi и телевизорах высокого класса.
Напряжение питания — ±4,5…±25 В
Ток покоя (Ep=±4,5…±25 В) — 30…90 мА
Выходная мощность (Ep=±18, RL=4 Ом , КНИ=0,5%) — 24…28 Вт
КНИ (Ep=±18В, P=24Вт, RL=4 Ом) — 0,03…0,5%
Полоса пропускания (по уровню -3 дБ) — 20…80000 Гц
Максимальный ток потребления — 5 А
TDA2051
Интегральный УНЧ, имеющий небольшое количество внешних элементов и обеспечивающий низкое содержание гармоник и интермодуляций искажение. Выходной каскад работает в классе АВ, что позволяет получить большую выходную мощность.
Выходная мощность:
при Ep=±18 В, RL=4 Ом, КНИ=10% — 40 Вт
при Ep=±22 В, RL=8 Ом, КНИ=10% — 33 Вт
TDA2052
Интегральный УНЧ, выходной каскад которого работает в классе АВ. Допускает широкий диапазон питающих напряжений и имеет большой выходной ток. Предназначен для работы в теле- и радиоприемниках.
Напряжение питания — ±6…±25 В
Ток покоя (En = ±22 В) — 70 мА
Выходная мощность (Ep = ±22 В, THD = 10%):
при RL=8 Ом — 22 Вт
при RL=4 Ом — 40 Вт
Выходная мощность (En = 22 В, THD = 1%):
при RL=8 Ом — 17 Вт
при RL=4 Ом — 32 Вт
КНИ ( с полосой пропускания -3 дБ 100.
..15000 Гц и Pвых = 0,1…20 Вт):
при RL=4 Ом — при RL=8 Ом —
ТДА2611
УНЧ интегральный, предназначен для работы в бытовой технике.
Напряжение питания — 6…35 В
Ток покоя (Ep=18 В) — 25 мА
Максимальный ток потребления — 1,5 А
Выходная мощность (THD=10%): при Ep=18 В, RL =8 Ом — 4 Вт
при Ep=12 В, RL=8 0м — 1,7 Вт
при Ep=8,3 В, RL=8 Ом — 0,65 Вт
при Ep=20 В, RL=8 Ом — 6 Вт
при Ep =25 В, RL=15 Ом — 5 Вт
КНИ (при Рвых=2 Вт) — 1%
Полоса пропускания — >15 кГц
TDA2613
КНИ:
(Ep=24 В, RL=8 Ом, Pвых=6 Вт) — 0,5%
(Ep=24 В, RL=8 Ом, Рвых=8 Вт) — 10%
Ток покоя (Ep=24 В) — 35 мА
TDA2614
УНЧ интегральный, предназначен для работы в бытовой технике (телевизионные и радиоприемники).
Напряжение питания — 15…42 В
Максимальный ток потребления — 2,2 А
Ток покоя (Ep=24 В) — 35 мА
SOI:
(Ep=24 В, RL=8 Ом, Pout= 6,5 Вт) — 0,5%
(Ep=24 В, RL=8 Ом, Pвых=8,5 Вт) — 10%
Полоса пропускания (по уровню -3 дБ) — 30.
..20000 Гц
TDA2615
Двойной УНЧ, предназначенный для работы в стереофонических радиоприёмниках или телевизорах.
Напряжение питания — ±7,5…21 В
Максимальный потребляемый ток — 2,2 А
Ток покоя (Ep=7,5…21 В) — 18…70 мА
Выходная мощность (Ep=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ=10% — 8 Вт
Полоса пропускания (по уровню -3 дБ и Рвых=4 Вт) — 20…20000 Гц
TDA2822
Сдвоенный УНЧ, предназначен для работы в портативных радио- и телеприемниках.
Напряжение питания — 3…15 В
Ток покоя (Ep=6 В) — 12 мА
Выходная мощность (THD=10%, RL=4 Ом):
En = 9В — 1,7 Вт
En = 6В — 0,65 Вт
En = 4,5 В — 0,32 Вт
TDA7052
TDA7053
TDA2824
Сдвоенный УНЧ, предназначен для работы в портативных радио- и телеприемниках
Напряжение питания — 3…15 В
,5 Максимальный ток 30 09 09003,5 (Ep=6 В) — 12 мА
Выходная мощность (THD=10%, RL=4 Ом)
En = 9 В — 1,7 Вт
En = 6 В — 0,65 Вт
En = 4,5 В — 0,32 Вт
КНИ (Ep=9 В, RL=8 Ом, Pout=0,5 Вт) — 0,2%
TDA7231
УНЧ с широким диапазоном питающих напряжений, предназначенный для работы в портативных радиоприемниках, кассетных магнитофонах и др.
Напряжение питания — 1,8…16 В
Ток покоя (Еп=6 В) — 9 мА
Выходная мощность (THD=10%):
En=12 В, RL=6 Ом — 1,8 Вт
En=9B, RL=4 Ом — 1,6 Вт
Ep=6 В, RL=8 Ом — 0,4 Вт
Ep=6 В, RL=4 Ом — 0,7 Вт
En = Z В, RL=4 Ом — 0,11 Вт
Ep=3 В, RL=8 Ом — 0,07 Вт
КНИ (Ep=6 В, RL =8 Ом, Pвых=0,2 Вт) — 0,3%
TDA7235
УНЧ с широким диапазоном питающих напряжений, предназначен для работы в портативных радио- и телеприемниках, кассетных магнитофонах и т.п.
Напряжение питания — 1,8… 24 В
Максимальный потребляемый ток — 1,0 А
Здравствуйте, дорогие друзья! Сегодня мы рассмотрим сборку усилителя на микросхеме TDA7386. Данная микросхема представляет собой четырехканальный усилитель низкой частоты класса АВ, с максимальной выходной мощностью 45Вт на канал, на нагрузке 4 Ом.
TDA7386 предназначен для увеличения мощности автомагнитол, автомагнитол, может использоваться в качестве домашнего усилителя, а так же для любых вечеринок в помещении или выездных мероприятий.
Схема усилителя на TDA7386, на мой взгляд, самая простая, собрать ее сможет любой новичок, как методом поверхностного монтажа, так и на печатной плате. Еще одним большим плюсом усилителя, собранного по этой схеме, являются его очень маленькие габариты.
Микросхема TDA7386 имеет защиту от короткого замыкания на выходных каналах и защиту от перегрева кристалла.
Вы можете скачать даташит на эту микросхему в самом низу статьи.
Основные характеристики TDA7386:
- Напряжение питания от 6 до 18 Вольт
- Пиковый выходной ток 4,5-5А
- Выходная мощность на 4 Ом 10% THD 24 Вт
- Максимальная 4 Вт 999 0 0 0 4 Вт 0,8 Вт 0,8 4 Ом 0,8 выходная мощность при нагрузке 4 Ом 45 Вт
- Коэффициент усиления 26 дБ
- Сопротивление нагрузки не менее 4 Ом
- Температура кристалла 150 градусов Цельсия
- Диапазон воспроизводимых частот 20-20000 Гц.
Усилитель может быть собран по двум схемам, первая:
Номиналы компонентов:
С1, С2, С3, С4, С8 — 0,1 мкФ
С5 — 0,47 мкФ
20 50004 0 С6 С7 — 2200мкФ и выше 25ВС9, С10 — 1мкФ
R1 — 10кОм 0,25Вт
R2 — 47кОм 0,25Вт.
Номинальные параметры компонентов:
C1, C6, C7, C8, C9, C10 — 0,1 мкФ
C2, C3, C4, C5 — 470PF
C11 — 2200UF и более 25 В
C12, C13, C14 — 0,47UF
C15 — 47UF 25V
R1, R2, R3, R4 — 1 KOHM 0,25 W
44 W44 W4 W4 W4 W4 W.R5 — 10 кОм 0,25 Вт
R6 — 47 кОм 0,25 Вт.
Разница только в обвязке микросхемы, но принцип не меняется.
Собирать будем по первой схеме, если кому интересна вторая схема, можете прочитать статью: « », подробно разобрана вторая схема и печатная плата к ней. Микросхемы TDA7386 и TDA7560 идентичны и взаимозаменяемы по выводам. Одно основное отличие, TDA7560 рассчитан на нагрузку 2 Ом, в отличие от TDA7386, остальные параметры и характеристики аналогичны.
Печатную плату можно скачать под статьей.
Радиатор должен быть установлен не менее 400 квадратных сантиметров. На фото ниже вы можете увидеть собранный мной усилитель TDA7386 с радиатором менее 200 квадратных сантиметров.
Тестировал данный усилитель несколько часов, в нагрузке было два динамика по 30Вт с нагрузкой 8 Ом каждый, на среднем уровне громкости микросхема греется здорово, но проблем не замечено. Это был тест, друзья советую установить радиатор не менее 400 квадратных сантиметров или использовать в качестве радиатора корпус усилителя, если он алюминиевый или дюралюминиевый.
Радиатор необходимо зачистить мелкой наждачной бумагой, в месте контакта с микросхемой, если покрасить, то это повысит теплопроводность. Затем нанести теплопроводящую пасту, например, КПТ-8.
Детали.
Конденсаторы могут быть керамические, разницы не услышите если поставить пленочные. Резисторы мощностью 0,25Вт.
Немного о режимах ST-BY и MUTE на микросхеме TDA7386 (вывод 4 и вывод 22).
Режим ST-BY на TDA7386, как и на его аналогах (TDA7560, TDA7388), управляется следующим образом, если вы хотите, чтобы ваш усилитель постоянно находился в режиме «Вкл», то вам необходимо подключить крайний вывод резистора R1 на +12В и оставить в этом положении, то есть припаять перемычку.
Если перемычку снять (крайний вывод резистора R1 оставить в воздухе), то микросхема находится в дежурном режиме, для того чтобы усилитель запел, необходимо на короткое время соединить крайний вывод резистора R1 с + 12В. Для того чтобы усилитель снова был переведен в дежурный режим, необходимо на короткое время соединить крайний вывод резистора R1 с общим минусом (GND).
Режим MUTE на TDA7386 управляется аналогично. Чтобы усилитель постоянно находился в режиме «Звук включён», необходимо подключить крайний вывод резистора R2 к +12В. Если вы хотите, чтобы усилитель работал в режиме «Бесшумно», то вам необходимо соединить и удерживать крайний вывод резистора R2 с общим минусом (GND).
Собрал несколько усилителей на TDA7560, TDA7386, TDA7388, заметил одну вещь, если оставить R1 и R2 в воздухе, при этом использовать только один из четырех входов, то при подаче питания на плату усилитель в режиме ожидания все вышеописанные операции с режимами ST -BY и MUTE работают нормально. Если задействовать все входы, то при подаче питания на плату сам усилитель начинает петь, хотя на 4-ю и 22-ю ноги питание не подается.
Однако экспериментируйте!
Я бы сказал, что это очень простой усилитель, который содержит все четыре элемента и выдает 40 Вт мощности на два канала!
4 детали и выходная мощность 40 Вт x 2 Carl! Это находка для автолюбителей, так как усилитель питается от 12 вольт, полный диапазон от 8 до 18 вольт. Его можно легко встроить в сабвуфер или колонки.
Сегодня все доступно благодаря использованию современной элементной базы. А именно микросхема — TDA8560Q.
Это микросхема Philips. Ранее в ходу была TDA1557Q, на которой также можно собрать стереоусилитель с выходной мощностью 22 Вт. Но позже ее модернизировали, обновив выходной каскад и появились TDA8560Q с выходной мощностью 40 Вт на канал. Также аналогом является TDA8563Q.
Схема автомобильного усилителя на микросхеме
На схеме микросхема, два входных конденсатора и один фильтр. Конденсатор фильтра указан с минимальной емкостью 2200 мкФ, но лучшее решение — взять 4 таких конденсатора и запараллелить, таким образом вы обеспечите более стабильную работу усилителя на низких частотах.
Микросхему необходимо установить на радиатор, чем больше, тем лучше.
Сборка простого усилителя
Также можно увеличить количество компонентов в схеме повышающих надежность при эксплуатации, но не принципиально.
Сюда добавлено еще пять деталей, объясню почему. Два резистора по 10 кОм устранят гул, если к цепи подходят длинные провода. Резистор на 27 кОм и конденсатор на 47 мкФ обеспечивают плавный пуск усилителя без щелчков. Конденсатор емкостью 220 пФ будет отфильтровывать высокочастотные помехи, поступающие по проводам питания. Так что рекомендую доработать схему с этими узлами, лишним не будет.
Еще хочу добавить, что усилитель развивает полную мощность только на нагрузке 2 Ом. На 4 Ом будет где-то 25 Вт, что тоже очень хорошо. Так что наша советская акустика будет трястись.
Низковольтное, однополярное питание дает дополнительные преимущества: использование в автомобильной акустике, а дома можно запитать от старого компьютерного блока питания.
Минимальное количество компонентов позволяет собрать усилитель взамен старого, вышедшего из строя, на микросхемах других марок.
В данной статье речь пойдет о довольно распространенной и популярной микросхеме усилителя. TDA7294 . Рассмотрим его краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.
Описание микросхемы TDA7294
TDA7294 представляет собой монолитную интегральную микросхему в корпусе MULTIWATT15. Он предназначен для использования в качестве усилителя AB Hi-Fi. Обладая широким диапазоном питающих напряжений и высоким выходным током, TDA7294 способен обеспечить высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.
TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать в широком диапазоне питающих напряжений. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве.
Встроенная функция Mute упрощает дистанционное управление усилителем, предотвращая шум.
Этот встроенный усилитель прост в использовании и не требует множества внешних компонентов для полноценной работы.
Технические характеристики TDA7294
Размеры чипа:
Как указано выше, Чип TDA7294 доступен в пакете Multiwatt15 и имеет следующую приводную систему:
- 444444444444444444444444.
- Инвертирующий вход (инвертированный вход)
- Неинвертирующий вход (прямой ввод)
- Вход+Отключение звука
- НЗ (не используется)
- Начальная загрузка
- в режиме ожидания
- НЗ (не используется)
- НЗ (не используется)
- +Vs (плюс питание)
- Выход (выход)
- -Vs (минус питание)
Следует обратить внимание на то, что корпус микросхемы подключается не к общей линии питания, а к минусу питания (вывод 15)
Типовая схема подключения TDA7294 из даташита
Схема подключения моста
Мостовое подключение — это подключение усилителя к колонкам, при котором каналы стереоусилителя функционируют в режиме моноблочных усилителей мощности.
Они усиливают один и тот же сигнал, но в противофазе. В этом случае динамик подключается между двумя выходами каналов усиления. Мостовое подключение позволяет значительно увеличить мощность усилителя
Они усиливают один и тот же сигнал, но в противофазе. В этом случае динамик подключается между двумя выходами каналов усиления. Мостовое подключение позволяет значительно увеличить мощность усилителяПо сути, эта мостовая схема из даташита есть ни что иное, как два простых усилителя, к выходам которых подключен звуковой динамик. Эту схему переключения можно использовать только с сопротивлением динамика 8 Ом или 16 Ом. С 4-х омным динамиком велика вероятность выхода микросхемы из строя.
Среди интегральных усилителей мощности микросхема TDA7294 является прямым конкурентом LM3886.
Пример использования TDA7294
Это простая схема усилителя мощностью 70 Вт. Конденсаторы должны быть рассчитаны не менее чем на 50 вольт. Для нормальной работы схемы микросхема TDA7294 должна быть установлена на радиатор площадью около 500 см2. Монтаж производится на односторонней плате, изготовленной по .
Печатная плата и расположение элементов на ней:
Блок питания усилителя TDA7294
Для питания усилителя с нагрузкой 4 Ом блок питания должен быть 27 вольт, с сопротивлением динамика из 8 Ом напряжение уже должно быть 35 вольт.
