Схема рации

27МГц

И так, если вы величайший поклонник радиотехники, то вас это непременно заинтересует, а если не поклонник, то тогда заинтересует ещё больше. Я расскажу как в домашних условиях можно собрать простейшую рацию, способную работать на расстоянии до 1,5 км.

На первый взгляд кажется проще купить пару раций по 100 баксов и не париться с микросхемами, но с другой стороны сколько вы кайфа получите от того что собрали рацию сами и примерно в 10 раз дешевле. Таким образом я не призываю к серийному производству, а просто хочу показать, что многие вещи не стоит покупать за бешенные бабки, а сделать их самому.

Начинаем сборку деталей. Для каждой рации нам потребуется:

Резисторы шт Транзисторы шт
3K 2 МП42 4
4,7K 2 П416Б 3
6,8K 6

22K 1
36 1
100K 1
120K 1
160K 2
270K 1
Конденсаторы шт Прочее шт
5МКх10В 4 Антенна 1
10МКх10В 2 Микрофон 1
3300 2 Динамик 1
1000 2 Включатель 1
100 2 Переключатель 1
22 1
Источник пост.тока
1
10 1 Плата текстолита 2
6 2 Проволока 0,5мм
5-20 2 Проволока 0,1мм
0,047МК 1 Соединит.провода

Для приема и передачи используется одна общая антенна А1. Выключатель SA2 подсоединяет радиостанцию к источнику питания — во время передачи к передатчику, а при приеме к приемнику.

Прежде чем начать сборку, надо собрать все детали. Катушки индуктивности, дроссели, монтажную плату и корпус вам предстоит сделать самостоятельно. Ну, корпус это собственно не проблема, можно достать от детских раций, которые на рынке продают по 100р.

Катушки наматываются на каркасах из полистирола, оргстекла или картона с наружным диаметром 8мм и высотой 20мм(см рис 3). Все катушки имеют однослойную намотку виток к витку медной проволокой диаметром 0,5мм. Катушки L1 и L5 содержат по 10 витков. Катушки L2 и L3 наматываются на одном каркасе, без сердечника. L2 располагается в середине каркаса между половинками катушки L3. Она состоит из 4 витков, а катушка L3 имеет 8 витков с отводом провода от середины.

Дроссели L4 и L6 намотаны на корпусах резисторов типа МЛТ-0,5 сопротивлением не менее 1МОм. Обмотки состоят из 200 витков провода ПЭЛ или ПЭВ диаметром 0,1 мм и имеют индуктивность около 40 микрогенри.

Вместо микрофона можно использовать высокоомный наушник. Для сборки понадобится две платы из текстолита. На одной будет располагаться задающий генератор, на другой — приёмник и усилитель низкой частоты передатчика. Монтажными стойками и выводными штырьками служат отрезки медной луженой проволоки длинной до 10мм, вбитые в отверстия диаметром 1мм.

Примерное расположение деталей на монтажной плате показано на рис5. Они размещены с одной стороны, а с другой соединены между собой изолированным проводом диаметром 0,2-0,3мм. Батареи питания подключены к схеме гибким многожильным проводом в хлорвиниловой изоляции. Если у вас есть фольгированный гетинакс, можно сделать монтаж печатным. Проследите, чтобы соединительные провода были по возможности короче, а витки катушек и дросселей располагались взаимно перпендикулярно. Задающий генератор отделите от других частей радиостанции экраном из жести, соединив экран с плюсовым проводом питания.

Выводы высокочастотных транзисторов укоротите до 1 см. Будьте осторожны при пайке. Во избежание перегрева транзистор лучше держать плоскогубцами или пинцетом, которые будут отводить тепло.

Корпус радиостанции — коробка из пластмассы или тонкой жести. Можно использовать и испорченный телефон-трубку, но тогда для питания подберите компактные дисковые аккумуляторы.

На переднюю панель радиостанции выведена ручка конденсатора С15 для настройки приемника. На торцевой стенке корпуса располагаются переключатель SA2(прием — передача) и выключатель питания SA1. Антенна — телескопическая от радиоприемника или латунная трубка диаметром 3-5мм и длинной 900-1000мм.

Случается схема собрана правильно и детали исправны, а радиостанция работает плохо: радиус действия мал, звук искаженный, хриплый. Не огорчайтесь, а примитесь за наладку. Ее начинают с приемника. Включите рацию на «прием» и подсоедините питание. При нормальной работе сверхрегенератора в телефоне будет слышен шум, похожий на шум кипящего чайника. На время настройки вместо резистора R10 включите переменный резистор сопротивлением 33-47 кОм и с его помощью добейтесь максимального шума.

Изменяя индуктивность катушки L5 подстроечным сердечником, настройте приемник на одну из станций в выбранном диапазоне. Добившись хорошего приема сигналов, переменный резистор замените на постоянный с таким же сопротивлением.

Настроить контур приемника на нужную частоту можно с помощью УКВ сигнал-генератора, который позволит заодно измерить и чувствительность приемника. Налаживание усилителя низкой частоты сводится к точному подбору резисторов R15 и R17. Окончательно приемник настраивается в полевых условиях по сигналам передатчика.

Закончив регулировку приемника, включаем радиостанцию на «передачу». Проверку работы передатчика начните с микрофонного усилителя. Вместо резистора R4 включите наушник или капсюль ДЭМШ. Произнесите несколько слов перед микрофоном. Если голос искажён, подберите сопротивление резисторов R1 и R3.

Для проверки генератора в разрыв цепи питания коллекторов транзисторов VT3-VT4 включите миллиамперметр со шкалой 0-100мА. Величина колебательных токов транзисторов должна быть равна 60-70мА. Устанавливается она подбором резистора R9.

Для настройки генератора и антенны передатчика сделайте волномер. Схема его показана на рис.4. На каркас диаметром 22мм намотайте катушку L из 10 витков провода ПЭЛ или ПЭВ диаметром 1,2мм. Отвод сделайте от третьего витка, считая от нижнего (по схеме) конца. Конденсатор С1 — подстроечный, с воздушным диэлектриком. Микроамперметр рассчитан на ток 100мкА. Шкалу волномера (22-32МГц) нужно предварительно проградуировать по УКВ сигнал-генератору. Установите ручку конденсатора С1 против деления, соответствующего рабочей частоте передатчика, а катушку L волномера расположите в непосредственной близости от катушки L3. Изменяя емкость конденсатора С9 добейтесь наибольшего отклонения стрелки на индикаторе волномера.

Приблизив волномер к антенне, вращением сердечника катушки L1 настройте антенну в резонанс с частотой настройки контура L3C8C9, добиваясь максимального отклонения стрелки на индикаторе волномера.

Установить частоту работы передатчика в разрешенном диапазоне 27МГц можно по гетеродинному волномеру типа Ч4-1 в радиоклубе или на станции юных техников.

Источник материала.



Схема простейшей детской рации на импортных деталях.  Схема радиопередатчика, рации, радиомикрофона и другое в данном разделе

Блог для начинающих радиолюбителей желающих сделать своими руками свою первую радиостанцию, освоить и понять как работает приемник и передатчик. Автор знакомит вас с простым радиоконструктором по изготовлению своими руками простейшей радиостанции на диапазон 50 мГц. Для эксплуатации этой радиостанции НЕ ТРЕБУЕТСЯ какое либо разрешение или позывной для выхода в эфир. Необходимо собрать две радиостанции. Практическое применения радиостанций позволит понять некоторые тонкости настройки аппаратуры и антенн, а также прохождения радиоволн. Рации позволяют проводить эксперименты по изменению или усовершенствованию схемы без серьезного риска повреждения элементов. Радиостанции имеют задел для модернизации, что позволит заметно увеличить надежность и дальность радиосвязи. Радиостанции работают с амплитудной модуляцией в полудуплексном режиме. Настоящий радиолюбитель тот, кто хоть раз в жизни собрал свою радиостанцию!

Как спаять радиостанцию на диапазон 50 мГц своими руками

Сразу предупреждение. Если вы хотите собрать дешевую рацию не для изучения или экспериментов, то вы попали не туда. Сразу покупайте вот эту LPD или пару этих

раций , ибо дальше вам будет неинтересно.

При сборке радиостанции надо иметь опыт пайки компонентов, навыки определения номиналов компонентов и их монтажа на печатные платы пайкой. Инструмент для работы — маломощный паяльник с припоем и канифолью, кусачки и крестовая отвертка.

Основой конструктора является набор радиодеталей JC986A , включающий все необходимые компоненты (кроме батареи питания на 9В) для сборки одной рации в диапазоне работы радиотелефонов (частоты в районе 49.8MHz). Всего надо собрать как минимум две рации. Все детали конструктора показаны на фото. Корпус выполнен добротно, но не из ударопрочного полистирола. Все пластмассовые элементы встали на свои места без проблем. Плата выдержала все пайки и устранение ошибок монтажа, дорожки не отслоились. Все дорожки покрыты флюсом, пайка проводилась без проблем. Комплектность по деталям была полная.

Набор (в полиэтилене)

Детали комплекта

Корпус и пластмассовые детали

Спецификация деталей

Печатная плата

Печатная плата со стороны деталей

Динамик рации

Контур радиостанции

Схема простой радиостанции

Схема рации прилагается и напечатана она в китайском стиле, как и их иероглифы. Смысл работы схемы спрятан в рисунке схемы. Автор перерисовал схему для лучшего понимания ее работы. Смотрите фото.

Радиостанция управляется двумя переключателями. Нефиксируемый переключатель S1 коммутирует режим прием-передача радиостанции (на схеме переключатель в режиме прием). Переключатель S2 подает питание на радиостанцию. Транзистор Q1 работает на прием по схеме сверхрегенеративного приемника. ВЧ сигнал на приемник подается с антенны Ant и катушку L1 на контур С1Т1С4. Частота приема в основном определяется этим контуром. Частоту резонанса контура можно изменять подстроечным сердечником. При переключении переключателя S1 в режим передача схема приемника переходит в режим генератора ВЧ колебаний на частоте приема. На транзисторах Q2-Q5 собран бестрансформаторный усилитель НЧ. В режиме приема НЧ сигнал приемника через цепочку R5, C10, С14 поступает на вход УНЧ и усиливается. Нагрузкой УНЧ будет динамик SP. В режиме передачи динамик подключается переключателем S1 к конденсатору С14 (он становится микрофоном) и УНЧ усиливает сигнал с динамика. Нагрузкой УНЧ становится генератор ВЧ на который подается переменное напряжение со средней точки усилителя УНЧ через ограничивающий резистор R9. Переменное напряжение модулирует выходной ВЧ сигнал в антенну. Антенна подключена через удлиняющую катушку — дроссель L1. На плате предусмотрены места еще для трех элементов тонального вызова при передаче — R10, С7 и кнопка (эти детали в комплект не входят).

Пошаговая инструкция по сборке радиостанции своими руками

Шаг 1. Получив посылку, проверьте комплектность деталей корпуса и радиодеталей. Изучите маркировку. Номиналы резисторов имеют цветовую маркировку. Ключ прочтения прилагается на странице. Не перепутайте дроссель L1 с резисторами, он гораздо крупнее. Мелкие детали лучше хранить в закрытой коробочке. Изучите печатную плату со стороны деталей, чтобы понимать куда монтировать детали.

Плата с рисунком установки

Ключ к коду резисторов

Шаг 2. Пайку начинаем с установки резисторов. Формируем электроды резистора. Припаиваем его на плату и выступающие электроды отрезаем кусачками. Так устанавливаем все элементы с длинными электродами. Место каждого элемента промаркировано на плате. Будьте внимательны — не делайте ошибок. Последовательно припаяйте все резисторы. Смотрите фото.

Шаг 3. Припаиваем удлиняющую катушку L1. Смотрите фото.

Шаг 4. Припаиваем конденсаторы. Смотрите фото.

Сопротивления припаяны

Конденсаторы припаяны

Шаг 5. Припаиваем электролитичес

Детские радиостанции. Попытка увеличения дальности работы.

Приобретением раций доволен на 100%, увеличением дальности на 90%..

Давно мечтал о приобретение рации, и даже не имело значения будет она брендовая и профессиональная или детский Китай. Корни уходят в те времена, когда я мониторил эфир радиостанций и отправлял рапорты о приёме (SINPO). Это было так давно, и был ещё радиоприёмник P-250м. Затем появился harvest ht-3 plus. Максимальный радиус был 50 км, это при условии 15м мачты на девятиэтажном доме +усилитель с одной стороны, и усилитель на автомобильную антенну с другой.

Извиняйте за лирическое отступление, теперь преступим:
Многие скажут, что это попытка из Г… слепить котлетку. Возможно и так, но игрушка своих 14-16$ стоит однозначно. С точки экономической целесообразности (если брать переделку антенны+ аккумуляторы) это совсем не оправдано.
Обзор таких детские радиостанций с разными названиями и цвета, как минимум 5,. Соответственно повторяться не буду, разве что с легка.
Посылка пришла в целости и сохранности. К рациям были заказаны и две дополнительные антенны для попытки «вживления» их. Данные замера характеристик в обзоре на антенны.

Фото

.

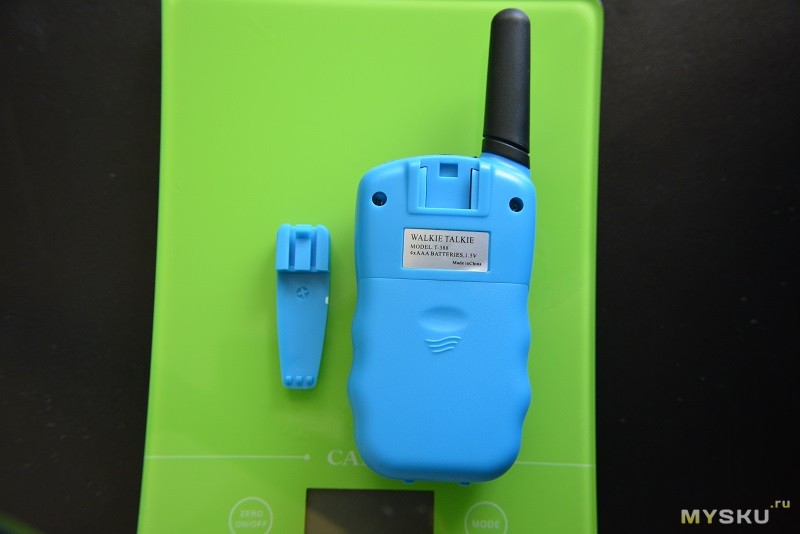

Внешне рации компактны и удобно лежат в руке, но не хватает прорезиненных мест. Так и норовят выскользнуть, что с успехом проверила моя доча причём сразу 2 раза и об асфальт. Инструкция на Английском, но в сети есть и на Русском. Пластик понравился. Зазоров между двумя частями корпуса, практически нет. При скручивание ничего не скрипит. А вот крышка аккумуляторного отсека не идеально прилегает. Зазор совсем не значительный, но он есть.

Зазор


Клипса съёмная, возможна она чуть мешает установки аккумуляторов. Ношение на поясе, однозначно не доверил бы.

Фото


Нижняя часть: Имеет два ребра, благодаря этому, её можно поставить вертикально но хлипкость такой установки, чувствуется сразу.
Верхняя часть: Не съёмная антенна, подключение уха и «фонарик». Причём «фонарик» работает не зависимо включена рация или нет.

Фото


Теперь технические данные:
В целом, заявленные данные продавцом соответствуют реальным. Это меня приятно удивило.
Потребление в режиме приёма скачет 13-79мА (с подсветкой), и 1-65мА (без). Связано это с включением и выключением приёмной части (примерно 2 раза в секунду) для экономии питания.
Передача267мА у одной, и 300мА у другой.
Выходная мощность27.4 dbm (0,5w) как заявлено.
Чувствительность115 dbm (0,25 мкВ) что совсем не плохо.
Вес79 г.

Плата с элементами


Родной корпус антенны, идеально подошёл для фиксации вживляемой, при этом он хорошо фиксируется в рации. Новую пришлось разрезать и подточить. Родную не курочил, разве что одно технологическое отверстие сделал. Если дальность в ущерб компактности меня будет напрягать, то вернуть всё назад не составит труда. После плату обработал защитным покрытием Plastik 71.

Проверка на дальность при одинаковых погодных условиях и расположения раций. Железобетонные дома, сводят на ноль эффективность раций на такой частоте. На фото всё думаю понятно. Думаю больше 4 км в прямой видимости с хорошим качеством, они не выдадут. Фото кликабельны!

Хотелка:
Хотелось бы ещё тише делать громкость. Минимальная- совсем не тихая.
Хотелось бы, что-бы фонарик и шумодав не по удержанию кнопки работали а фиксировались.

Чё с этого вышло:

ОПС

Схема рации 27МГц

Схема рации

27МГц

И так, если вы величайший поклонник радиотехники, то вас это непременно заинтересует, а если не поклонник, то тогда заинтересует ещё больше. Я расскажу как в домашних условиях можно собрать простейшую рацию, способную работать на расстоянии до 1,5 км.

На первый взгляд кажется проще купить пару раций по 100 баксов и не париться с микросхемами, но с другой стороны сколько вы кайфа получите от того что собрали рацию сами и примерно в 10 раз дешевле. Таким образом я не призываю к серийному производству, а просто хочу показать, что многие вещи не стоит покупать за бешенные бабки, а сделать их самому.

Начинаем сборку деталей. Для каждой рации нам потребуется:

Резисторы шт Транзисторы шт
3K 2 МП42 4
4,7K 2 П416Б 3
6,8K 6
22K 1
36 1
100K 1
120K 1
160K 2
270K 1
Конденсаторы шт Прочее шт
5МКх10В 4 Антенна 1
10МКх10В 2 Микрофон 1
3300 2 Динамик 1
1000 2 Включатель 1
100 2 Переключатель 1
22 1 Источник пост.тока 1
10 1 Плата текстолита 2
6 2 Проволока 0,5мм
5-20 2 Проволока 0,1мм
0,047МК 1 Соединит.провода


Для приема и передачи используется одна общая антенна А1. Выключатель SA2 подсоединяет радиостанцию к источнику питания — во время передачи к передатчику, а при приеме к приемнику.

Прежде чем начать сборку, надо собрать все детали. Катушки индуктивности, дроссели, монтажную плату и корпус вам предстоит сделать самостоятельно. Ну, корпус это собственно не проблема, можно достать от детских раций, которые на рынке продают по 100р.


Катушки наматываются на каркасах из полистирола, оргстекла или картона с наружным диаметром 8мм и высотой 20мм(см рис 3). Все катушки имеют однослойную намотку виток к витку медной проволокой диаметром 0,5мм. Катушки L1 и L5 содержат по 10 витков. Катушки L2 и L3 наматываются на одном каркасе, без сердечника. L2 располагается в середине каркаса между половинками катушки L3. Она состоит из 4 витков, а катушка L3 имеет 8 витков с отводом провода от середины.

Дроссели L4 и L6 намотаны на корпусах резисторов типа МЛТ-0,5 сопротивлением не менее 1МОм. Обмотки состоят из 200 витков провода ПЭЛ или ПЭВ диаметром 0,1 мм и имеют индуктивность около 40 микрогенри.


Вместо микрофона можно использовать высокоомный наушник. Для сборки понадобится две платы из текстолита. На одной будет располагаться задающий генератор, на другой — приёмник и усилитель низкой частоты передатчика. Монтажными стойками и выводными штырьками служат отрезки медной луженой проволоки длинной до 10мм, вбитые в отверстия диаметром 1мм.

Примерное расположение деталей на монтажной плате показано на рис5. Они размещены с одной стороны, а с другой соединены между собой изолированным проводом диаметром 0,2-0,3мм. Батареи питания подключены к схеме гибким многожильным проводом в хлорвиниловой изоляции. Если у вас есть фольгированный гетинакс, можно сделать монтаж печатным. Проследите, чтобы соединительные провода были по возможности короче, а витки катушек и дросселей располагались взаимно перпендикулярно. Задающий генератор отделите от других частей радиостанции экраном из жести, соединив экран с плюсовым проводом питания.

Выводы высокочастотных транзисторов укоротите до 1 см. Будьте осторожны при пайке. Во избежание перегрева транзистор лучше держать плоскогубцами или пинцетом, которые будут отводить тепло.

Корпус радиостанции — коробка из пластмассы или тонкой жести. Можно использовать и испорченный телефон-трубку, но тогда для питания подберите компактные дисковые аккумуляторы.

На переднюю панель радиостанции выведена ручка конденсатора С15 для настройки приемника. На торцевой стенке корпуса располагаются переключатель SA2(прием — передача) и выключатель питания SA1. Антенна — телескопическая от радиоприемника или латунная трубка диаметром 3-5мм и длинной 900-1000мм.

Случается схема собрана правильно и детали исправны, а радиостанция работает плохо: радиус действия мал, звук искаженный, хриплый. Не огорчайтесь, а примитесь за наладку. Ее начинают с приемника. Включите рацию на «прием» и подсоедините питание. При нормальной работе сверхрегенератора в телефоне будет слышен шум, похожий на шум кипящего чайника. На время настройки вместо резистора R10 включите переменный резистор сопротивлением 33-47 кОм и с его помощью добейтесь максимального шума.

Изменяя индуктивность катушки L5 подстроечным сердечником, настройте приемник на одну из станций в выбранном диапазоне. Добившись хорошего приема сигналов, переменный резистор замените на постоянный с таким же сопротивлением.

Настроить контур приемника на нужную частоту можно с помощью УКВ сигнал-генератора, который позволит заодно измерить и чувствительность приемника. Налаживание усилителя низкой частоты сводится к точному подбору резисторов R15 и R17. Окончательно приемник настраивается в полевых условиях по сигналам передатчика.

Закончив регулировку приемника, включаем радиостанцию на «передачу». Проверку работы передатчика начните с микрофонного усилителя. Вместо резистора R4 включите наушник или капсюль ДЭМШ. Произнесите несколько слов перед микрофоном. Если голос искажён, подберите сопротивление резисторов R1 и R3.

Для проверки генератора в разрыв цепи питания коллекторов транзисторов VT3-VT4 включите миллиамперметр со шкалой 0-100мА. Величина колебательных токов транзисторов должна быть равна 60-70мА. Устанавливается она подбором резистора R9.


Для настройки генератора и антенны передатчика сделайте волномер. Схема его показана на рис.4. На каркас диаметром 22мм намотайте катушку L из 10 витков провода ПЭЛ или ПЭВ диаметром 1,2мм. Отвод сделайте от третьего витка, считая от нижнего (по схеме) конца. Конденсатор С1 — подстроечный, с воздушным диэлектриком. Микроамперметр рассчитан на ток 100мкА. Шкалу волномера (22-32МГц) нужно предварительно проградуировать по УКВ сигнал-генератору. Установите ручку конденсатора С1 против деления, соответствующего рабочей частоте передатчика, а катушку L волномера расположите в непосредственной близости от катушки L3. Изменяя емкость конденсатора С9 добейтесь наибольшего отклонения стрелки на индикаторе волномера.

Приблизив волномер к антенне, вращением сердечника катушки L1 настройте антенну в резонанс с частотой настройки контура L3C8C9, добиваясь максимального отклонения стрелки на индикаторе волномера.

Установить частоту работы передатчика в разрешенном диапазоне 27МГц можно по гетеродинному волномеру типа Ч4-1 в радиоклубе или на станции юных техников.


Источник материала.

ЧАСЫ РАЦИЯ

   Кто из нас не мечтал в детстве иметь хорошую рацию? В какой-то мере эти желания удовлетворялись покупкой детских раций на 27 мегагерц и дальностью 100 метров. Но работали они на практике так слабо, что проще было крикнуть. Да и размеры совсем не карманные. В общем, когда просматривая интернет магазины в поисках чего-нибудь интересного наткнулся на комплект из 2-х раций в виде наручных часов — колебался равно секунду. Смешная цена в 22 доллара решила дело — покупаю! Такая штука пригодится в походах, за границей, где мобильная связь очень дорогая. Или просто как игрушка ребёнку.

ЧАСЫ РАЦИЯ из Китая

   Прежде чем мы раскроем упаковку, а потом и корпус устройства, ознакомимся с техническими параметрами. А они впечатляют.

Характеристики рации в виде часов

  • Частота 433 МГц
  • Питание Li-Ion 3,7 В 600 мА
  • Время зарядки 4 часа
  • Количество каналов 8
  • Дальность до 4 км
  • Громкая связь и гарнитура-наушник

ЧАСЫ РАЦИЯ - комплект поставки

   Теперь можно раскрывать коробку и рассматривать содержимое комплекта. Здесь мы видим инструкцию, две рации, два зарядных устройства и гарнитура — тоже две. Даже приводится таблица рабочих частот данного диапазона, применительно к разным каналам и странам.

 частоты и каналы 430 мегагерц

   Разговор проводится в симплексном режиме — нажал кнопку CALL и говоришь, отпустил — рация на приёме. При нажатии, на дисплее ЖК высвечивается значок Tx, что означает переход в режим передачи.

Зарядное в ЧАСЫ РАЦИЮ

   Экран имеет стильную красную подсветку и представляет из себя монохромный LCD. Когда часы-рация выключены, на нём просто светится текущее время. В таком режиме ток потребления очень мал (пролежали 4 месяца и не разрядились), и их можно долго-долго носить как обычный наручный хронометр.

ЧАСЫ РАЦИЯ

   При включении режима «рация», на несколько секунд включается подсветка, а верхней части экранчика появляется цифра номера канала, на котором в данный момент они будут работать. Также показан уровень громкости, кстати громкость тут очень даже ничего — мало не покажется. Совсем неожиданно, как для такого малыша!

ЧАСЫ РАЦИЯ - покупка 2 шт.

   Теперь пару слов о кнопках управления. С центральной клавишей разобрались, добавлю только, что двойное нажатие — это сигнал тонального вызова. С одного бока кнопка включения и сканирования диапазона, а с другого кнопки «вверх-вниз», для настройки громкости, канала и установки времени (это всё-таки часы).

Внутренняя схема часов-рации

   Переходим к самому интересному для радиолюбителя — разборке девайса. Под крышкой сзади находится мощная литиевая батарейка, на которой они могут проработать на передачу пару часов, учитывая ток потребления 250 мА в данном режиме.

батарейка в часы-рацию

   Батарейка простая, в ней нет третьего вывода для встроенного контроллера, а значит запитать эту рацию в случае чего можно от любой другой, да хоть даже от USB. Это удобно, на случай если аккумулятор сядет, а нужно срочно организовать связь. Достаточно будет просто кинуть пару проводов на АКБ от телефона или другого цифрового устройства с похожим питанием.

отсек батареи в рации часах

   Вытаскиваем батарею и откручиваем 4 шурупа. А вот и схема. Чтоб не потерять качество, следующее фото не урезал. Можете кликнуть на изображение и рассмотреть все элементы.

   Сразу бросилась в глаза mc34119 — микросхема низковольтного УНЧ на 0,25 ватт. А вот остальная часть, как и ожидалось, обычный большой цифровой чип. Да и десяток небольших катушек. Всё-таки 433 МГц.

Внутренняя схема часов-рации

Детали и схема часов-рации

Опыт использования наручной рации

рация-часы

   Подведём итоги, на основе нескольких случаев эксплуатации данной переговорки. Качество связи — просто отменное. Не сравнить с десятиметровым диапазоном в игрушках. В часах есть система VOX, позволяющая автоматически включаться передатчику при разговоре, что каждый раз не нажимать на CALL, но она довольно чувствительная, поэому не пользовался. Громкость такая, что приходится немного скручивать, чтоб не сильно орало. Непонятно зачем сверху прицепили поворотную антеннку, можно было спрятать её внутрь корпуса, с ней особого прироста нет. Что касаемо дальности — предел не испытывал. Конечно, по городу рация никак 4 км не даст, но километр будет держать железно. В общем покупкой очень доволен, а китайцам — искренний респект!
