Как правильно подключить автоматы в электрическом щите

Подключение автоматов в электрощитке

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании. Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием. В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

  • Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
  • Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
  • Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
  • Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

Применение автоматических выключателей в зависимости от их класса

  • Тип корпусной части. Она может быть модульной, литой или открытой.
  • Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

В бытовых условиях чаще всего применяются модульные автоматические выключатели, маленькие и легкие. Название «модульные» они получили благодаря своей стандартной ширине, которая составляет 1 модуль (1,75 см).

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальные.
  • Автоматические.
  • УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматический выключатель, УЗО и дифавтомат

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

  • Корпус.
  • Система управления.
  • Верхние и нижние клеммы.
  • Устройство коммутации.
  • Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

Конструкция автоматического выключателя

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Такой выключатель оборудован индикатором положения, который позволяет легко узнать, включен автомат (красная лампочка) или выключен (зеленая).

Наглядно принцип работы автоматических выключателей на видео:

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Тепловой расцепитель автоматического выключателя

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Автоматический выключатель с электронным управлением

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

  • Номинальная величина тока (в Амперах).
  • Рабочее напряжение электросети (в Вольтах).
  • Максимальный ток короткого замыкания.
  • Предельная коммутационная способность.
  • Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе чаще всего руководствуются такими основными показателями, как ток отключения при КЗ, а также ток перегрузки.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Автоматический выключатель с оплавленными контактами

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

Порядок подключения проводов от питания и нагрузки

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Двухфазное и трехфазное подключение более сложное, и желательно, чтобы оно выполнялось специалистом.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Одно, двух и трехполюсный автоматический выключатели

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Наконечники для проводов

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

В принципе, это не является ошибкой, но все же в этом случае лучше использовать специальную шину, нарезанную по нужному размеру – так называемую гребенку. С ее помощью провода подключаются к пакетникам в нужной последовательности.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Переходные гильзы медно-алюминиевые

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Заключение

В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы. Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети. Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

Автоматические выключатели — устройство, характеристики…

В данной статье мы рассмотрим следующие вопросы:

  1. Что такое автоматический выключатель?
  2. Устройство и принцип работы автоматического выключателя.
  3. Маркировка и характеристики автоматических выключателей.
  4. Выбор автоматического выключателя.

1. Что такое автоматический выключатель?

 Автоматический выключатель (автомат) — это коммутационный аппарат предназначенный для защиты электрической сети от сверхтоков, т.е. от коротких замыканий и перегрузок.

Определение «коммутационный» означает, что данный аппарат может включать и отключать электрические цепи, другими словами производить их коммутацию.

Автоматические выключатели бывают с электромагнитным расцепителем защищающим электрическую цепь от короткого замыкания и комбинированным расцепителем — когда дополнительно с электромагнитным расцепителем применяется тепловой расцепитель защищающий цепь от перегрузки.

Примечание: В соответствии с требованиями ПУЭ бытовые электросети должны быть защищены как от коротких замыканий, так и от перегрузки, поэтому для защиты домашней электропроводки следует применять автоматы именно с комбинированным расцепителем.

Автоматические выключатели делятся на однополюсные (применяются в однофазных сетях), двухполюсные (применяются в однофазных и двухфазных сетях) и трехполюсные (применяются в трехфазных сетях), так же бывают четырехполюсные автоматические выключатели (могут применяться в трехфазных сетях с системой заземления TN-S).

  1. Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комб

Автомат двухполюсный: установка, схема подключения

Автоматический выключатель или автомат — это коммутационное устройство, проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного — это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

монтаж двухполюсного автомата

Область применения

  1. В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
  2. Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения — предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
  3. Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс — фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

  1. Безопасность — электрическая цепь разрывается целиком.
  2. Легкость поиска неисправности.

Недостатки применения перед однополюсными автоматами

На самом деле, недостатков совсем немного:

  1. Стоимость — двухполюсные дороже однополюсных.
  2. Эргономичность — занимают в два раза больше места в электрощитке.
  3. Трудозатраты при монтаже — нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
  4. Невозможность использования стандартных распределительных шин — «расчесок», вместо них придется использовать перемычки.

Устройство автомата

Устройство двухполюсного автомата

Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл». Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

Схема подключения

Предлагается рассмотреть схему подключения двухполюсного автомата.

Схема подключения вводного двухполюсного автомата

Здесь ВА 47-63 2/50А — это вводный двухполюсный автомат. Он полностью обесточивает при необходимости всю цепь. За ним подключается счетчик и УЗО. Далее применена схема подключения ряда однополюсных автоматических выключателей. Они устанавливаются только на фазные провода, а нулевые жилы распределяются посредством шины.

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.

Схема подключения ряда двухполюсных автоматов

Первым на входе подключается УЗО, затем два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным — фазовый, а желтым — заземление, распределенное с помощью заземляющей шины. Таким образом, осуществляется защита каждого ответвления цепи.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки — это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций.

Монтаж электрощита с двухполюсным автоматом

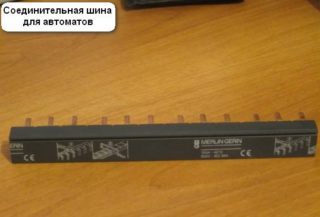

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок — это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Маркировка

Особое внимание следует обращать на маркировку автоматов.

Маркировка двухполюсного автомата

На корпусе автоматов нанесены специальные обозначения:

  1. Номинальный ток устройства (в амперах).
  2. Группа по току перегрузки (диапазон тока срабатывания).
  3. Максимальный ток срабатывания или ток короткого замыкания (в амперах).
  4. Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).
  5. Графическое обозначение или принципиальная схема прибора.
  6. Серия аппарата.
  7. Номинальное напряжение, при котором нужно использовать автомат.

Подбор автомата

Сначала нужно рассчитать значение номинального тока для своей сети. Сделать это можно по формуле (закон Ома):

I=P/U, где:

I — номинальный ток в амперах «А».

P — мощность всех приборов (сумма мощностей) в ваттах «Вт».

U — напряжение сети в вольтах «В» (в основном 220 В). Выбирать автомат нужно с ближайшим большим значением номинального тока.

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.

Как подключить автоматический выключатель | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Подключить автоматический выключатель может практически каждый, но зачастую выполняют это не совсем правильно.

Дело в том, что между электриками идут постоянные споры: кто-то питание подключает на неподвижные контакты, а кто-то на подвижные. Спорить не нужно, открываем ПУЭ и читаем п.3.1.6:

Почти во всех автоматических выключателях, УЗО и дифавтоматах неподвижный контакт располагается сверху.

Вот пример однополюсного автомата ВА47-29 С16:

Аналогично, у дифавтомата АВДТ 32, С16, 30 (мА):

Из  пункта 3.1.6. можно сделать вывод, что словосочетание «должно выполняться, как правило» носит скорее всего рекомендательный характер, т.е. не запрещает. Вот поэтому этим пунктом многие электрики и пренебрегают. В принципе это на работу автомата никак не влияет, он все равно отключится при коротком замыкании или перегрузе — неоднократно проверял сам лично.

Рассмотрим вкратце устройство модульного однополюсного автомата ВА47-29. Дело в том, что поверхность неподвижного и подвижного контактов имеют разнородные сплавы. Согласно заводским испытаниям IEK, при коммутации переменного тока выгорание обоих контактов идет равномерно, поэтому здесь не критично с какой стороны подключать питание. А вот при коммутации постоянного тока значительной величины периодически наблюдается перенос металла с одного контакта на другой, поэтому в этом случае питание нужно подавать только на неподвижные контакты.

Лично я сторонник того, чтобы питание всегда подавалось на неподвижные контакты с целью привести к однообразию (везде одинаково) все схемы подключения автоматических выключателей, особенно, в жилом секторе.

При этом повысится электробезопасность при обслуживании и эксплуатации электрических сетей, уменьшатся ошибки персонала при выводе в ремонт электрооборудования и т.д.

Перейдем к практике.

Подключение однополюсных и двухполюсных автоматических выключателей

Как правило, в однофазных сетях 220 (В) применяют однополюсные или двухполюсные автоматы. Если ввод в квартиру выполнен двумя проводами (фаза L — красный цвет, ноль PEN — синий цвет), т.е. у Вас система TN-C (читайте про нее более подробно), то схема будет следующей:

Питающая фаза подключается на клемму (1) вводного однополюсного автомата 40 (А), а далее с клеммы (2) проходит через однофазный счетчик и распределяется по групповым автоматам 16 (А). Питающий ноль проходит через счетчик и подключается к нулевой шине PEN.

Если ввод в квартиру выполнен тремя проводами (фаза L — красный цвет, ноль N — синий цвет, земля PE — желто-зеленый цвет), т.е. у Вас система TN-C-S или TN-S, то схема будет такой:

В этом случае питающая фаза подключается к вводному двухполюсному автомату 40 (А) на клемму (1), а ноль на клемму (3). С выходной клеммы (2) фаза проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и распределяется по групповым автоматическим выключателям 16 (А). С выходной клеммы (4) ноль проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и подключается на нулевую шину N.

Схема подключения трехполюсных и четырехполюсных автоматов защиты

Для подключения трехфазных двигателей применяются трехполюсные автоматы, например, ВАМУ-10.

На неподвижные контакты (1,3,5) подключается трехфазное питающее напряжение (А,В,С), а к подвижным контактам (2,4,6) подключается обмотка двигателя.

В трехфазных сетях с системой заземления TN-C, TN-C-S или TN-S также можно применять трехполюсные автоматические выключатели.

В трехфазных сетях с системой заземления TN-C-S или TN-S допускается устанавливать четырехполюсные автоматы. Они подключаются аналогично, только там добавлен еще один полюс «N».



Присоединение жил проводов и кабелей к автомату

У каждого автомата свои требования по подключению проводников: сечение, длина зачищаемой изоляции, тип соединения. Читайте паспорт — там все написано.

Например, для подключения автомата ВА47-29 С10 требуется зачистить жилу провода примерно на 0,7-1 (см).

Затем необходимо вставить ее в контактный зажим и зафиксировать с помощью винта.

После затягивания проверьте фиксацию провода путем легких подергиваний в разные стороны.

Если у Вас гибкий провод, то лучше применять наконечники соответствующего сечения.

Следите за тем, чтобы под контактный зажим не попала изоляция провода.

Не нужно сильно затягивать винт, т.к. это может привести к деформации корпуса автоматического выключателя. При деформации корпуса меняется положение внутренних токоведущих частей, что приводит к быстрому выходу его из строя или повышенному нагреву.

Как подключить несколько автоматических выключателей в одном ряду?

Если в одном ряду в щитке установлено несколько автоматов, то целесообразно соединить их между собой не перемычками из провода, а специальной медной соединительной шинкой (ШС) — «гребенкой». Она отрезается по нужной длине и подключает фазы ко всем автоматам в ряду в необходимой последовательности.

Более подробно о ней читайте в этой статье.

P.S. На этом я завершаю свою статью. Все имеющиеся у Вас вопросы задавайте в комментариях. Буду рад Вам помочь.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить автомат к счетчику в квартире: пошаговая инструкция

Содержание статьи:

Процесс установки автомата на счетчик или в распределительном щитке, как правило, не вызывает сложностей и отнимает немного времени. Главное – правильно подсоединить все токопроводящие жилы, в противном случае устройство выйдет из строя достаточно быстро. Чтобы при подключении не возникло проблем, рекомендуется предварительно ознакомиться с принципом работы и схемой подключения электротехнического устройства, а также подготовить весь необходимый инвентарь.

Виды автоматических выключателей

Модульные атоматы в электрощитке

Существует 3 вида автоматов защиты электрической сети. Они способны работать с нагрузками разной величины, и отличаются друг от друга своими конструктивными особенностями.

  • Воздушные электрические автоматы. Эти электротехнические устройства могут быть оснащены 3-4 полюсами и выдерживать суммарную силу тока до 6,3 кА. Устанавливаются в электрических цепях с установками высокой мощности.
  • Литые выключатели, которые предназначены для работы в промышленных сетях с силой тока до 1 кА. Изготовлены в литом корпусе, благодаря чему и получили такое название.
  • Модульные АВ устройства используются в бытовых сетях, где протекают токи незначительных величин. Как правило, имеют 1-2 полюса и ширину, которая кратна 1,75 см.

Литой автоматический выключатель

Существует еще одна разновидность автоматических выключателей, которые носят название дифференциальные. Их отличие от аналогов заключается в том, что устройство дополнительно оснащается УЗО.

Неотъемлемой составляющей автоматов являются расцепители. Они необходимы для того, чтобы при превышении допустимых значений параметров электрической сети разрывать эту цепь, остановив подачу электроэнергии. Рацепители бывают двух видов – тепловые и электромагнитные. В первом случае автоматы срабатывают практически моментально, а последним потребуется немного времени.

Принцип работы защитных переключателей

Как правило, автоматы выключаются вручную (дистанционно или с помощью привода), а при нарушении правил эксплуатации – автоматически. Под нарушением режима эксплуатации подразумевается снижение или повышение напряжения до критических отметок, образование сверхтоков. Каждый автомат оснащен расцепителями максимального напряжения, а некоторые минимального.

В зависимости от функциональных возможностей автоматические выключатели делятся на автоматы обратной мощности, понижения напряжения и максимального тока.

Автоматы максимального тока необходимы для автоматического размыкания электрической цепи при формировании в ней перегрузок установленных пределов, а также токов короткого замыкания. Они заменяют плавкий предохранитель и рубильник, что обеспечивает избирательную защиту на случай возникновения нештатных или аварийных ситуаций.

Если рабочая среда отличается от нормальной, например, высокая влажность воздуха, электротехнические конструкции дополнительно требуется помещать в специальные шкафы или ящики химстойкого или пылевлагонепроницаемого исполнения.

Как подключить автомат

Пример крепления Din-рейки на автомат

В исходном положении имеется распределительный щиток, в который будут устанавливаться все электротехнические изделия и провода – входящие и исходящие от потребителя.

Электромонтажниками разработан общий алгоритм подключения двухполюсного автоматического выключателя на распределительном щитке:

  1. Отключается подача электроэнергии на квартиру или дом. Убедиться в отсутствии напряжения можно с помощью специального оборудования – мультиметра или с помощью индикаторной отвертки.
  2. Автоматический выключатель монтируется на специальную посадочную рейку и надежно фиксируется защелками. Во время установки можно и не использовать DIN-рейку, но это усложняет процесс.
  3. Жилы входящих и исходящий токопроводящих кабелей зачищаются приблизительно на 8-10 мм.
  4. В два верхних зажима заводится вводной ноль и фаза.
  5. В два нижних отверстия заводится исходящие ноль и фаза соответственно.
  6. После подключения требуется внимательно проверить надежность фиксации. Для этого осторожно берется проводник и шевелится в разные стороны. Если жила не выскользнет из отверстия, соединение надежное. Если все-таки выскочила, требуется сильнее подтянуть винтик.
  7. По окончании всех электромонтажных работ в сеть подается напряжение и проверяется работоспособность электротехнической конструкции.

Если строго следовать пошаговому алгоритму монтажа, трудностей возникнуть не должно.

Схема подключения автоматов в квартире после счетчика

Автоматический выключатель требуется подключать к счетчику сразу после него. Фазный провод, который выходит из прибора учета, подключается к автоматическому выключателю. Нулевой провод не требуется заводить в автомат, он коммутируется со специальной колодкой в распределительном щитке, который условно носит название нулевой. Автоматический выключатель служит таким же защитным электрическим приспособлением, как коммутационный.

Подключение автомата к щитку

Схема подключения автоматов в щитке

Схема подключения автомата к распределительному щитку может показаться сложной. Автоматические выключатели в щитке должны подсоединяться к специальной рассечке, которая отходит ко всем фазным нагрузкам. Также от вводного автомата в этом щитке коммутируются все отходящие автоматы, которые в цепи установлены параллельно. К верхним контактам (отверстиям) подсоединяется фазный провод вводного автомата.

В данном случае важно придерживаться правила селективности, согласно которому в распределительном щитке используется более одной системы защиты, отсюда следует, что вышестоящий автоматический выключатель по номинальному току отключения должен быть больше, в отличие от нижестоящего. Нулевой вводный провод коммутироваться должен без каких-либо разрывов на специальную колодку, которой оснащен распределительный щиток. Она носит название колодка 0. К ней же подключают отходящие кабели и нулевые проводники к нагрузкам.

Довольно часто кабель оснащен тройной жилой заземления. В этом случае предусмотрена специальная дополнительная колодка земли. К ней требуется подвести все земляные жилы, которые отходят от кабелей и отходящих проводов.

Последствия неправильного подключения

Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:

  • Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху.
  • Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус.
  • Неправильно соединенные проводники. При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель).
  • С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного. Это запрещено, поскольку фаза и ноль должны разъединяться одновременно.
  • При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал. Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания.
  • Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.

При проведении расчетов автоматического выключателя полученные значения всегда округляются в большую сторону.

Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей. При покупке важно убедиться в наличии всей требуемой сопроводительной документации.

Как подключить автомат в щитке

Если спросить любого человека, неискушенного в электротехнике, что находится в электрическом щите, то последует немедленный ответ – автоматы. Хотя там могут помимо автоматических выключателей (именно такое правильное название автоматов) могут находиться УЗО, дифференциальные автоматы, выключатели нагрузки, контакторы, импульсные реле и еще много чего другого. Цель этой статьи узнать, как из всего многообразия модульных устройств выделить именно автоматические выключатели, для чего они предназначены, как их правильно выбрать, как подключить автомат в щитке и что делать при срабатывании.

Как подключить автомат в щиткеКак подключить автомат в щитке

Зачем рядовому потребителю знания об автоматических выключателях

С первого взгляда может показаться, что обычному человеку, абсолютно не знакомому с инженерной наукой в целом и электротехникой в частности, не нужно ничего знать об автоматических выключателях, ведь проводку в квартире или доме сделали профессионалы. Возможно, что это и так, но что будет делать человек, если вдруг пропадет напряжение во всей квартире или доме или в какой-то их части. Конечно, человек откроет щиток, посмотрит какой автомат «выбило», и вновь переведет рычажок в положение «вкл».

Именно в этом действии и кроется главная ошибка «обычных людей», ведь прежде, чем включать сработавшее модульное устройство надо разобраться в причине его срабатывания. Поэтому не стоит удивляться, когда после повторного включения сразу или через некоторое время следует повторное выключение. Не устранив причину, никогда не стоит повторно включать модульные устройства, в том числе и автоматические выключатели (в дальнейшем автоматы). Это может привести к печальным последствиям как для здоровья и жизни человека, так и для имущества.

С автоматическим выключателем в этой квартире явно что-то не такС автоматическим выключателем в этой квартире явно что-то не так

Дело в том, что на разные устройства защиты возложены свои функции, поэтому и причины срабатывания автоматов и устройств защитного отключения (УЗО) совершенно разные. И в большинстве случаев это не касается качества монтажа электрической проводки. Конечно, опытный электрик всегда найдет причину. Но если казусы с электричеством происходят ночью или в выходной день, то не каждый электрик согласится оперативно решить возникшую проблему, а если и согласится, то за срочность хозяева должны будут хорошо заплатить из своего кармана.

Как говорят сами электрики – 50% случаев срабатывания устройств защиты банальны и происходят по вине самих хозяев и электропроводка здесь ни при чем. Именно поэтому элементарные базовые знания об устройствах защиты, их назначении и правилах реагирования при их срабатывании очень пригодятся. Авторы статьи постараются все объяснить понятным языком, не вдаваясь в дебри технических нюансов, которые будут интересны только специалистам, но не «обычным людям».

Что такое автоматический выключатель и для чего он нужен?

Автоматический выключатель (автомат) – это такой аппарат, который призван коммутировать (другими словами, включать и отключать) электрическую цепь. То есть здесь имеется в виду то, что можно вручную при помощи рычажка включать и выключать электрическую цепь.

Автоматические выключатели различным количеством полюовАвтоматические выключатели различным количеством полюов

Однако само название — автоматический выключатель, говорит о том, что автомат должен автоматически выключать нагрузку. В каких случаях это происходит?

  • Когда защищаемой автоматом цепи протекает ток, который превышает допустимый. И чем больше превышение тока, тем быстрее происходит отключение.
  • Когда в защищаемой цепи возникают очень большие по значению токи, которые несвойственны нагрузке – так называемые токи короткого замыкания. В этих случаях автомат реагирует очень быстро – в течение долей секунд.

Перегрузка может возникнуть тогда, когда в одной цепи, защищаемой автоматом, одновременно включается одна мощная нагрузка, на которую не рассчитан ни кабель, ни автоматический выключатель или несколько мощных нагрузок. Например, в одной розеточной цепи из шести розеток одновременно включается электрочайник, утюг, электрокамин, микроволновая печь, пароварка и фен. Естественно, при такой нагрузке ток превысит свои номинальные значения намного, от этого будут сильно нагреваться провода, что может привести к плавлению изоляции и в дальнейшем к короткому замыканию. Автомат не должен этого допустить и должен отключить цепь еще до того, как провода будут сильно нагреваться.

Короткое замыкание может возникнуть и в розетке, и в патроне электрической лампыКороткое замыкание может возникнуть и в розетке, и в патроне электрической лампы

Токи короткого замыкания могут возникнуть тогда, когда в каком-либо устройстве произойдет пробой изоляции на корпус или замкнутся фазный и нулевой проводники. Согласно закону Ома, чем меньше сопротивление, тем больше сила тока. Чем больше ток, тем сильнее идет тепловыделение, что приводит к расплавлению и возгоранию изоляции. Короткое замыкание является наиболее частой причиной возникновения пожаров в электропроводке. Именно потому на автомат возложена очень важная функция – моментально реагировать на токи короткого замыкания, то есть на такие токи, которые во много раз превышают номинальные. Время реакции автомата должно быть такое, чтобы провода не успели нагреться до опасных температур.

Из всего вышеизложенного следует один важный вывод: автоматический выключатель имеет предназначение защищать провода, кабели и различные включенные в цепь электрические приборы от перегрузки и короткого замыкания. Про человека нет ни слова. Поэтому следует уяснить главное – автомат не спасает человека от поражения электрическим током. Автомат спасает кабели и провода.

Приведем пример. Допустим, цепь освещения в квартире защищена автоматом на 10 Ампер и человек, меняя лампочку в светильнике, случайно коснулся фазного проводника, находящегося под напряжением, а другой частью тела коснулся заземленного корпуса холодильника. Через тело человека начинает протекать электрический ток, который зависит от сопротивления – чем оно больше, тем меньше ток. В расчетах принимают сопротивление человеческого тела равным 1 кОм, значит ток будет I=U/R=220/1000=0.22 A=220 mA. Для смертельного поражения током человеку достаточно 80 –100 mA, а автомат имеет номинальный ток в тысячи раз больший. Поэтому повторим – автомат не спасает человека от поражающих факторов электрического тока. Конечно, сработавший автомат может спасти чью-то жизнь, если он предотвратит возгорание электропроводки, но от прямого воздействия электрического тока на человека он не спасает.

Кратко о «внутреннем мире» автомата

Автоматический выключатель – это сложное электромеханическое устройство. Некоторые современные модели автоматов оснащены электронными блоками, которые точнее отслеживают протекающие токи, но мы в статье рассмотрим устройство «классики». Автомат в разрезе представлен на следующем рисунке.

Устойство автоматического выключателяУстойство автоматического выключателя

В верхней и нижней части автомата расположены клеммы, причем всегда принято, что вверху расположен вход, а внизу выход. Верхняя клемма жестко связана с неподвижным контактом, а нижняя связана с тепловым расцепителем, который представляет собой биметаллическую пластину, которая при нагреве изгибается. Конец биметаллической пластины гибким проводником соединен с одним из выводов соленоида электромагнитного расцепителя. Другой вывод соленоида гибким проводником связан с подвижным контактом.

Механизм расцепления устроен таким образом, что подвижный контакт подпружинен и надежно фиксируется как во включенном, так и во выключенном состоянии. Помимо этого пружины позволяют производить коммутацию очень быстро, что позволяет избежать сильного подгорания контактов при искровом или дуговом разряде, которые могут возникнуть именно в моменты отключения.

Механизм расцепления может приводиться в действие тремя способами:

  • Включение автомата, то есть когда подвижный контакт прижимается к неподвижному возможно только ручным способом, через рычаг управления механизмом расцепления. Также ручным способом можно и выключить автомат.
  • При перегрузках в цепи, ток, который превышает номинальный, проходит через биметаллическую пластину теплового расцепителя, нагревает и ее. Под воздействием температуры пластина изгибается и нажимает на рычажок механизма расцепителя, который отключает автомат. Чем выше перегрузка по току, тем быстрее нагревается пластина и тем быстрее происходит срабатывание механизма.
  • Если в цепи возникают токи короткого замыкания, то ток, проходящий через соленоид электромагнитного расцепителя, индуцирует магнитный поток способный втянуть внутрь подпружиненный сердечник соленоида, который, в свою очередь, воздействует на подвижный контакт и размыкает цепь. Время реакции при этом может у хороших автоматов составлять тысячные доли секунды.

В момент отключения между подвижным контактом может возникнуть искровой разряд, который ионизирует атомы газов, входящих в состав воздуха. Ионизированный газ является хорошим проводником, поэтому может вспыхнуть электрическая дуга, температура в которой может достигать нескольких тысяч градусов. Естественно, такое тепловое воздействие очень быстро сожжет автоматический выключатель, если не принять специальных мер.

узо

Температура электрической дуги может достигать нескольких тысяч градусовТемпература электрической дуги может достигать нескольких тысяч градусов

В автоматах всегда есть специальная дугогасительная камера, которая представляет собой набор медных или стальных покрытых медью пластин, которые изолированы друг от друга. Когда загорается дуга, она образует мощное магнитное поле, которое индуцирует в пластинах ЭДС, которое тоже образует свое магнитное поле противоположное по полярности. Эти поля взаимодействуют друг с другом, дуга втягивается в пластины дугогасительной камеры. Пластины «шинкуют» дугу на части и охлаждают ее, в результате чего она быстро гаснет. При горении дуги образуется большое количество газов, которые беспрепятственно выходят из корпуса автомата через специальное отверстие, расположенное снизу от дугогасительной камеры. Этот процесс может занять доли секунды, но даже этого времени достаточно для того, чтобы искровой разряд или дуга немного «подпалили» контакты.

Дугогасительная камера автоматического выключателяДугогасительная камера автоматического выключателя

Со временем, при частых включениях и отключениях автоматов, контакты подгорают. Были времена, когда контактные площадки автоматических выключателей делались из электротехнического серебра, есть такие аппараты и сейчас, но в бытовых электропроводках они не используются. Поэтому не надо без особой надобности «клацать» рычажком автомата, так как при каждом там действии как минимум проскакивает искровой разряд вызывающий эрозию контактов. Автоматы предназначены в основном для защиты кабеля или провода, а для коммутации есть специальные аппараты – выключатели нагрузки, называемые по-русски рубильниками.

Узнайте, как подключить дифавтомат, его назначение, основные схемы, часто допускаемые ошибки, в специальной статье нашего портала.

Как правильно подобрать автоматический выключатель

Прежде чем установить автоматический выключатель в электрический щит, его надо правильно подобрать, чтобы он соответствовал и кабелю и характеру нагрузки. Поэтому рассмотрим основные характеристики модульных автоматов, которые всегда указаны на их маркировке. Для специалиста маркировка говорит об очень многом, а для «обычного человека» не говорит ни о чем. Поэтому нужно научиться ее читать, тем более что сложного в этого ничего нет.

Ликбез по маркировке автоматов, подбор нужной модели

На рисунке представлена типичная маркировка для всех автоматических выключателей. Рассмотрим последовательно все пункты и попутно прокомментируем какие именно автоматы нужны для различных целей.

Маркировка автоматического выключателяМаркировка автоматического выключателя
Торговая марка

В верхней части лицевой панельки автомата всегда указывается торговая марка, что иными словами означает фирму-производителя. Для аппаратов защиты это имеет огромное значение, так как лучше выбирать автомат от известного брэнда. Таковыми являются: ABB, Legrand, Hager, Merlin Gerin, Schneider Electric, IEK, EKF. В вопросе выбора конкретной модели и серии лучше посоветоваться с хорошим (не ЖЭКовским) электриком.

Номинальное напряжение и частота

Если на автомате имеется надпись 220/400V 50 Hz, то это означает, что данный аппарат может работать и как в однофазных, так и трехфазных цепях переменного тока с частотой 50 Гц. Большинство применяемых в бытовых проводках автоматы имеют такую возможность.

Номинальный ток

Это одна из главных характеристик, которая указывает какой максимальный ток в амперах может длительно протекать через автомат без его срабатывания. Обозначается он In. Если ток становится больше номинального на 13%, т. е. I=In*1.13, то начинает работать тепловой расцепитель, но время его срабатывания будет больше часа. По достижению I=1.45*Inвремя срабатывания теплового расцепителя уже составит меньше часа и чем больше ток, тем меньше время срабатывания.

Номинальный ток автомата всегда должен соответствовать сечению кабеля или провода защищаемой им цепи, но не мощности нагрузки. Автомат не должен допустить их перегрева при протекании электрического тока, однако в реальной жизни часто происходит обратное.

Например, семья обзавелась стиральной машиной и при подключении ее в уже имеющуюся розетку через некоторое время в подъездном щитке выбивает автомат, так как суммарная нагрузка оказывается выше, чем он может допустить. Пришедший электрик из ЖЭКа предлагает «гениальное» решение поменять автомат на другой, с большим номинальным током. Например, в щитке стоял автомат на 10 А и его предлагается поменять на 16 А, а то и на 25 А, чтоб «надежнее» было. Автомат меняется и, на радость хозяевам, действительно его перестало выбивать при работе стиральной машины. А проводка сделана алюминиевым проводом сечением 1,5 мм2, что далеко не редкость в домах построенных в эпоху СССР.

Естественно, что при пиковых нагрузках провод будет перегреваться, будет плавиться его изоляция, но автомат никак не будет реагировать, так как порог его срабатывания гораздо выше. К сожалению, такие ситуации далеко не редкость. И хозяевам очень повезет, если не будет возгорания, а возникнет короткое замыкание, которое заставит сработать автомат.

Следует уяснить простые правила, которые помогут выбрать правильный автомат, который гарантированно защитит проводку от перегрева.

  • Сечение кабеля или провода должно соответствовать нагрузке.
  • Номинал автоматического выключателя должен соответствовать только сечению кабеля или провода, но не нагрузке.

В приведенной таблице показано соответствие сечения медного кабеля или провода и номинальных токов автоматических выключателей. В любом случае необходимо руководствоваться именно таким соответствием и никак иначе. Никаких исключений и аргументов типа «я сто раз так делал».

электрический щит

Таблица соответствий сечения проводов и кабелей значению номинального тока автоматического выключателя. Рекомендуется распечатать и сохранить хотя бы до конца жизниТаблица соответствий сечения проводов и кабелей значению номинального тока автоматического выключателя. Рекомендуется распечатать и сохранить хотя бы до конца жизни

Из таблицы видно, что автомат не позволяет использовать все возможности кабеля или провода по пропусканию электрического тока, а ограничивает их. И это сделано намеренно, автоматический выключатель является своеобразным «слабым звеном», которое не позволит сильно «напрягаться» кабелю или проводу, что, с точки зрения безопасности, очень полезно.

Автоматические выключатели по номинальному току бывают на 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

Время-токовая характеристика

Перед значением номинального тока в маркировке автомата стоит буквенный индекс, который отражает время-токовую характеристику (ВТХ). Неизвестно по какой причине, но этому уделяют, с точки зрения авторов, недостаточно внимания. Разберемся что же это за характеристика.

Времяотоковая характеристика автоматических выключателей категории B,C и DВремяотоковая характеристика автоматических выключателей категории B,C и D

На рисунке представлен график зависимости времени срабатывания автомата от кратности протекающего тока к номинальному, то есть k=I/In. График разделен на три цветные зоны: зеленую, голубую и желтую, что соответствует время токовым характеристикам B, C и D. Из графика можно сделать следующие выводы:

  • При k больше 3, но меньше 5 автомат относится к категории B.
  • При k больше 5, но меньше 10 автомат относится к категории C.
  • При k больше 10, но меньше 20 автомат относится к категории D.

Что это означает человеческим языком? Из графика видно, что в любых категориях автоматов, чем больше кратность протекающего тока по отношению к номинальному, тем быстрее произойдет срабатывание. Быстрее всех реагируют на превышение тока автоматические выключатели с ВТХ категории B, затем следуют автоматы категории C, а за ними D. Существуют еще автоматы с характеристиками K и Z, но в квартирных и домовых проводках они не используются.

Стоит отметить, что график приведен для определенных внешних условий, а именно температуры окружающей среды +30°C. При повышении температуры автоматы будут срабатывать при несколько меньших токах, а при понижении, наоборот, – при больших. Эта разница не такая существенная, но она всё-таки есть. Очень большое влияние на работу автоматических выключателей оказывают их «соседи» по электрическому щитку, которые, нагреваясь при протекании через них электрического тока, нагревают и воздух внутри щитка и находящееся рядом оборудование. Именно поэтому опытные электрики стараются выбрать такие модели электрических щитков, которые имеют много свободного пространства внутри и при их сборке не стараются их забить модульным оборудованием «под завязку».

Спрашивается, а зачем делить автоматические выключатели на категории по ВТХ. Ведь можно просто сделать такой аппарат, который просто будет реагировать отключением на превышение протекающего тока над номинальным. Но не все так просто. Некоторые виды электрических нагрузок при их включении потребляют токи, которые гораздо выше, чем при работе. Например, электродвигатели пылесоса или компрессора холодильника могут в момент запуска потреблять ток, превышающий в 3—8 раз номинальный. Если автоматы каждый раз будут реагировать на такое превышение, то жизнь превратится в сущий ад – при каждом включении холодильника вибивает автомат в щитке. Именно поэтому в автоматах применяются тепловые расцепители, которые имеют определенную инерционность, которая позволяет допустить кратковременное превышение тока, не приводящее к перегреву проводов. В любом случае тепловой расцепитель настроен так, что отключает цепь раньше, чем кабели и провода войдут в опасный для них режим.

Биметаллическая пластина теплового расцепителяБиметаллическая пластина теплового расцепителя

В электропроводках квартир и частных домов используются автоматические выключатели из категории B и C. При выборе конкретной модели следует учитывать характер нагрузки. Для активных нагрузок, то есть тех, которые не потребляют повышенных токов при запуске, следует выбирать автоматы с ВТХ типа B. Это относится к освещению и розеточным цепям. Реактивные нагрузки уже потребуют автоматов с ВТХ типа C. К ним относятся холодильники, кондиционеры, стиральные и посудомоечные машины, домашние мастерские, где используется электроинструмент.

Диаграмма пускового тока циркуляционного насоса отопленияДиаграмма пускового тока циркуляционного насоса отопления

К сожалению, в магазинах электротехнических товаров очень сложно найти автоматические выключатели типа B. Это объясняется тем, что на них низкий спрос. Львиная доля продаваемых автоматов – это ВТХ типа C. Но авторы статьи настоятельно рекомендуют не пожалеть денег и для активных нагрузок применять автоматы именно типа B. Пусть даже придется их заказать и подождать какое-то время. Дело в том, что сочетанием автоматов с характеристиками B и C можно добиться селективности работы устройств защиты.

Приведем пример. Допустим, в одном из светильников перегорела лампа накаливания, но при этом спираль замкнулась. Наверняка все сталкивались с такой ситуацией, когда при включении света лампа вспыхивает и тут же гаснет с характерным щелчком и при этом выбивает автомат. Хорошо, если сработал автомат, который защищает только цепь освещения комнаты, но ведь может произойти, что выбивает автомат, расположенный в подъездном щитке. Мало того, случается, что в квартирном щитке автоматы не среагировали, а подъездный среагировал. Если такое случается, значит в организации электропроводки плохо организована селективность.

Главный принцип селективности – это то, что прежде всего должны срабатывать устройства защиты, расположенные ближе всего к источнику проблем. Если по какой-то причине они не сработали, то должны отреагировать другие устройства, находящиеся выше по иерархии. В описанном случае с лампой можно на цепь освещения поставить автомат с ВТХ типа B, а в подъездном щитке установить автомат категории C. Тогда при замыкании спирали лампы прежде всего сработает более «шустрый» автомат типа B, пока «тупит» подъездный автомат. В этом случае его более медленная реакция выгодна, так как это не приведет к отключению всей квартиры.

Номинальная отключающая способность

Эта характеристика может называться еще предельной коммутационной способностью (ПКС). ПКС показывает, при каком максимальном токе короткого замыкания автомат еще будет способен разомкнуть цепь хотя бы один (и это будет, скорее всего, последний) раз. Стандартные величины ПКС 4,5 kA, 6 kA, 10 kA. Для бытового применения вполне достаточно 4,5 kA, но если подстанция находится рядом, то есть смысл применять автоматы с ПКС 6kA. Автоматы с ПКС 10 kA используются только в промышленности.

Класс токоограничения

Эта характеристика имеет три значения – 1,2 и 3, причем если нет этой маркировки, то автомат относится к 1 классу. Она показывает, насколько быстро среагирует автомат на появление токов короткого замыкания. Если тепловой расцепитель при возникновении перегрузки может «тактично подождать», то электромагнитный должен при появлении ТКЗ действовать «решительно и смело». Класс токоограничения именно отражает степень «решительности» автомата и время его реакции.

Графическое отображение класса токоограничения автоматического выключателяГрафическое отображение класса токоограничения автоматического выключателя

1 класс размыкает цепь за один полупериод, что по времени составляет примерно 10 мс, 2 класс – за ½ полупериода (5—6 мс), а 3 класс за 1/3 полупериода (3 мс). Естественно, что чем выше класс – тем лучше, но и дороже.

Количество полюсов

В современных квартирных или домовых электрощитках применяются модульные автоматические выключатели, имеющие 1, 2, 3 или 4 полюса. Однополюсные и двухполюсные автоматы предназначены для защиты однофазных цепей, а трех и четырехполюсные — для трехфазных. Соответственно количеству полюсов, автоматические выключатели занимают количество мест (модулей) в электрическом щитке. Одно место – это 17,5 мм.

Видео: Как выбирать автоматические выключатели

Как подключить автомат в щитке

Как уже отмечалось выше, современные автоматические выключатели, применяемые в бытовых электропроводках – это модульное оборудование, которое наряду с другими устройствами контроля, коммутации, учета и защиты имеют корпуса стандартных размеров в длину и высоту, а ширина всегда кратна одному модулю (месту) равному 17,5 мм.

Все модульное оборудование в электрических щитках крепится на DIN-рейку, шириной 35 мм при помощи защелки. Для установки достаточно просто защелкнуть автомат на рейке, а потом, перемещая влево или вправо, выставить в нужное положение. А для снятия уже потребуется отвертка с прямым шлицем, которой надо поддеть и потянуть вверх пружинную защелку.

Автоматический выключатель на DIN-рейке. Вид сзадиАвтоматический выключатель на DIN-рейке. Вид сзади

Для установки и подключения автоматического выключателя в электрический щиток потребуется стандартный набор электротехнического инструмента:

  • Набор отверток, как с прямым, так и с крестообразным шлицем. Следует обратить внимание на то, какие именно винты, с каким шлицем применены в клеммах автомата. Могут быть два варианта: крестообразный типа Philips (на рисунке под номером 2) или крестообразный типа Pozidriv (на рисунке под номером 3). Обозначаются они PH или PZ соответственно.
Для каждого шлица сществует свой инструмент: отвертка или битаДля каждого шлица существует свой инструмент: отвертка или бита
  • Плоскогубцы различных размеров.
  • Кусачки или кабелерез.
  • Инструмент для снятия изоляции – стриппер.
Популярная и любимая среди электриков модель стриппера Популярная и любимая среди электриков модель стриппера
  • Если будут использоваться для подключения многожильные провода, то понадобится инструмент для обжима наконечников – кримпер.
Кримпер от известного производителяКримпер от известного производителя
  • Индикаторная отвертка.

Опишем процесс монтажа и подключения автоматического выключателя в электрическом щитке.

ИзображениеОписание этапов процесса
0Электрический щит полностью обесточивается, принимаются меры по недопущению несанкционированного включения напряжения. индикаторной отверткой проверяется отсутствие напряжения в щитке.
1Автомат выбранного номинала защелкивается в намеченном месте на DIN-рейке.
2Если слева и справа от автомата есть пустые промежутки, то целесообразно использовать специальные ограничители, которые препятствуют перемещению оборудования влево и вправо по DIN-рейке.
3При подключении однополюсного автомата на верхнюю клемму должна подаваться фаза с аппарата ввода или УЗО (индивидуального или группового), а с нижней отходить фаза защищаемой цепи.
4При подключении двухполюсного автомата на левую верхнюю клемму должна подаваться фаза, а на правую ноль. С нижней левой должна «уходить» фаза защищаемой цепи, а с правой ноль.
5При подключении трехполюсного автомата на верхние клеммы должны подаваться фазы в порядке их следования слева направо A, B, C (L1, L2, L3). С нижних клемм соответственно должны «уходить» фазы защищаемой цепи в том же порядке.
6Четырехполюсный автомат подключается аналогично трехполюсному, только добавляется нулевой провод – крайний справа.
7В электрическом щите прокладываются подходящие провода и провода защищаемых электрических цепей к соответствующим клеммам автоматических выключателей. Входящие прокладываются к верхним клеммам, а отходящие к нижним. Только так! При прокладке следует использовать уже имеющиеся пучки проводов. При необходимости прокладываемые провода подвязываются к пучкам пластиковыми хомутами.
8При прокладке проводов следует избегать резких их поворотов, которые могут спровоцировать заломы. Также не следует провод протягивать с натяжением.
22Когда провода будут проложены к соответствующим им клеммам автоматов, отмеряется нужная их длина, чтобы провод свободно входил в клемму. Лишние концы откусываются.
9Стриппером снимается изоляция с концов проводов на 10 мм. При отсутствии стриппера это можно сделать строительным ножом, но при этом надо стараться не делать резы изоляции перпендикулярно проводу – это может спровоцировать дальнейшем залом провода.
10Если используются многожильные провода, то они обязательно должны оконцовываться наконечниками типа НШВИ, которые обжимаются специальным инструментом – кримпером.
11Если автоматический выключатель находится рядом с другими в электрическом щитке и на них всех «раздается» одна фаза или фаза совместно с нулем, то целесообразно воспользоваться специальными шинами-гребенками, которые, как и автоматы, бывают одно, двух и трехполюсными.
12При отсутствии гребенок можно иготовить перемычки из монтажного провода ПВ3 и наконечников НШВИ (2), предназначенные для обжатия двух проводов. Помещать под клемму автомата два отдельных провода нельзя.
13После проверки соответствия монтажа принципиальной схеме электрического щита провода помещаются в предварительно отпущенные клеммы автомата и зажимаются отверткой с усилием 0,8 Н*м. Не надо стараться затягивать «со всей дури», так как это может привести к поломке корпуса автомата.
14На электрический щит подается напряжение, включаются все устройства защиты, индикаторной отверткой или мультиметром проверяется наличие напряжения на входе и выходе автомата.
15Внутренности электрического щита закрываются защитной крышкой – пластроном. На автоматический выключатель помещается маркировка о его принадлежности к защищаемой цепи. Маркировка также делается и на пластроне.
Видео: Автоматические выключатели — полюсность и схемы подключения

Что делать, если сработал автомат в электрическом щите?

Если в процессе эксплуатации электропроводки сработал автоматический выключатель, то этому может быть много причин. Поэтому не надо спешить сразу включить его обратно, а надо постараться выяснить источник проблемы. При этом следует руководствоваться следующим:

медный провод

  • Любое отключение автомата вызывает сильный нагрев его внутренностей, особенно биметаллической пластины теплового расцепителя и соленоида. Прежде чем включить нагрузку, надо дать несколько минут выдержки на остывание.
  • Пока автомат остывает, надо пройтись по квартире или дому и осмотреть все розетки, выключатели, светильники, мощные потребители электроэнергии. Запах горелой изоляции, потемнение от воздействия огня, горячие штепсельные вилки о многом могут рассказать и указать на источник проблемы.
  • Если с селективностью в электрическом щите все в порядке и сработал только один автомат, защищающий конкретную цепь, то задача упрощается, так как надо осмотреть потребителей только этой цепи. Гораздо хуже, когда сработал автомат ввода, а другие «проигнорировали» проблему. Тогда придется отключить все линии, защищаемые автоматическими выключателями, включить автомат ввода и последовательно включать все цепи, по одной. После включения какой-либо цепи, надо дать определенное время выдержки и заодно осмотреть все электроприборы, которые подключены к автомату.
  • Если при последовательном включении автоматов какой-то из них срабатывает или отключается автомат ввода, то источник проблемы уже локализован и проблему нужно искать в конкретной цепи. Это может быть какой-то неисправный потребитель электрической энергии, сгоревшая лампа с замкнутой нитью накала, оплавленная изоляция на каком-то участке проводки и много что другого. Чтобы выявить, в чем же дело надо при отключенном автомате отключить все потребители электроэнергии в данной цепи, а потом включить автомат. Если он срабатывает, то проблема в проводке и без помощи специалистов не обойтись. Если нет, то надо последовательно подключать все потребители, что поможет выявить неисправное устройство.
  • Отключение автомата в какой-то отдельной линии или вводного может спровоцировать очень большая нагрузка. Например, одновременно включены стиральная машина, посудомоечная машина, кондиционер и электродуховка. Автомат ввода может быть не рассчитан под такую нагрузку, поэтому и отключает цепь. В этом случае надо разделять эксплуатацию мощных электроприборов по времени.
  • Жаркая летняя погода в сочетании с высокими нагрузками также может стать причиной срабатывания аппаратов защиты.
  • И последней причиной является неисправность самого автоматического выключателя. Возможно, что до этого он не раз срабатывал от возросших токов, кратковременно переносил токи короткого замыкания, неоднократно гасил дугу. Все эти воздействия, к сожалению, сказываются на продолжительности жизни автомата не в лучшую сторону. При снятом пластроне можно осмотреть внутренности щитка. Неисправный автомат можно выявить по оплавленному корпусу, подгоревшим клеммам и по другим признакам. Простая замена автоматического выключателя может помочь решить проблему.
Явные признаки того, что автоматические выключатели подлежат заменеЯвные признаки того, что автоматические выключатели подлежат замене
Видео: Автоматический выключатель — почему срабатывает в жару?

Видео: Автоматический выключатель выбивает

Заключение

Подводя итоги статьи, авторы намерены напомнить читателям о главных ее пунктах.

  • Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
  • Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
  • В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
  • Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
  • При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.

Надежной и безопасной вам электропроводки!

какой выбрать в квартиру или частный дом

Чем отличается автоматический защитный выключатель от вводного автомата? С технической точки зрения ничем. Это устройство, предназначенное для автоматического отключения электросетей в случае перегрузки и короткого замыкания. Разница лишь в назначении, и схеме подключения. Если обычный (групповой) автомат работает в рамках одной или нескольких линий, то вводное устройство отвечает за подключение (отключение) всего объекта, будь то промышленное предприятие или квартира (частный дом).

Внешне вводной защитный автомат выглядит как обычный выключатель.

Вводной автомат 2

Он может быть 1, 2, 3 или даже 4 полюсным, в зависимости от схемы электропитания вашего объекта.

Устройство и принцип работы

В компактном корпусе находится механизм включения: два контакта, подвижный и неподвижный. При переводе рукоятки взвода в рабочее положение, контакты замыкаются и механически фиксируются во включенном состоянии.

Цепь, по которой протекает электроток, последовательно включает в себя два защитных устройства. Одно срабатывает при превышении установленного порога по температуре и току (биметаллическая пластина), второе размыкает контакты при коротком замыкании, а точнее при значительном превышении значения тока (электромагнитный расцепитель).

Вводной автомат 3

Если сила тока постепенно превышает допустимую величину (указана на маркировке автомата), пластина нагревается и механически размыкает контакты. При возникновении короткого замыкания, ток возрастает лавинообразно, и приводит в действие электромагнитный расцепитель. Для многополюсных автоматов достаточно превышения параметров хотя бы по одной линии. Отключится весь пакет контактов.

Во всех случаях срабатывания защиты, после исчезновения опасности автоматический выключатель не возвращается в исходное состояние. Для включения требуется человек.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Совет: не обязательно рассчитывать потребление энергии, суммируя мощность всех электроприборов.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Это интересно: если вернуться на 20–30 лет назад, когда в каждой люстре были только лампы накаливания, двухкомнатная квартира при полном освещении могла расходовать 500–700 Вт только на свет.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Для справки: большинство производителей электротехнических изделий, выпускают защитные автоматы следующих номиналов по току срабатывания:

2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Вводной автомат 4

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.Вводной автомат 5

Важно: такое подключение целесообразно для системы заземления TN-S. Если у вас в доме организована схема TN-C, можно устанавливать однополюсный автомат.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Обзор времятоковых характеристик ва-47-29

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Характеристики вводных автоматов B C DВыбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.Вводной автомат 6

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца. Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Вводной автомат 7Или просто поставить пломбы на крышки, закрывающие контактные группы.Вводной автомат 8Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Что по этому поводу думает энергосбыт

Допустим, вы организовали образцовую электропроводку в доме, рассчитали с точностью до ампера каждого потребителя, и хотите получить на входе определенную нагрузку по току. А при обращении к энергетикам, вы получили отказ. Следует знать, что компанию энергосбыта не интересует, какой вводной автомат выбираете вы. У них есть лимиты на подводящую электрическую линию, или ближайшую трансформаторную подстанцию. И превысить эти нормативы никто не имеет права: иначе не будет возможности подключать следующих желающих, или вся линия будет работать в режиме постоянных перегрузок.

Поэтому перед тем, как планировать схему энергоснабжения своего жилища, посетите организацию, которая будет поставлять вам электричество.

Вы хотите изменить параметры вводного выключателя (если его выбивает)

Вводной автомат 9

Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.

Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Вводной автомат 10

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Видео по теме

Хорошая реклама



alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
