APC Smart UPS DB9 cable распиновка и описание @ pinouts.ru

APC Part# 940-0024C, # 940-0024B, # 940-0024D or 940-1524(black cable). Compatible with most APC UPSs that have a DB9 serial port. Should work with APC PowerChute or Apcupsd(UPS Server for Linux)

Should be compatible with:

• Back-UPS Pro    BP650, BP650S, BP650SC, BP420, BP420S, BP420SC, BP280S (also compatible with  940-0095B cable)
• Smart-UPS 3G    SU420NET, SU620NET, SU700NET, SU1000NET, SU1400NET, SU2200NET, SU3000NET, SU2200XLNET, SU2200XLTNET, SU3000TNET, SU5000T, SU1400RMXL3U, SU2200RM3U, SU2200RMXL3U, SU2200RMXLNET, SU2200RMXLTNET, SU3000RM3U, SU3000RMNET, SU3000RMT3U, SU3000RMXL3U, SU5000, SU5000RMT5U
• Smart-UPS 3.5G    SU700RM2U, SU1000RM2U, SU1400RM2U
• Smart-UPS 3.6G(Serial)    SUA1000, SUA1500, SUA750XL, SUA1000XL
• Smart-UPS 4.0G(Serial)    SUA2200, SUA2200RM2U, SUA3000, SUA3000RM2U, SUA3000RMT2U
• Smart-UPS SC    SC420, SC620
• Matrix    MX3000, MX5000, MX3000XR, MX5000XR



APC Part# 940-0024A, 940-0024B, 940-0024C, 940-0024D, 940-1524  cable scheme

According to APC forum, letter suffix is related to (change of?) manufacturer or revision, not wiring, and cables are electrically interchangable.

‘Simple scheme’ diagram further below looks correct for 940-0024 & A,B,C or D revisions and 940-1524 which is 15′ long cable; and matches what viewed on a third-party site.



Simple scheme (APC 940-1524D cable)

UPS Signal Name	DB-9 Male (UPS end)	DB-9 Female (PC end)	PC Signal Name
TX / AC Fail	2	2	Rx, Received Data
RX / Shutdown	1	3	Tx, Transmitted Data
Common	9	5	GND

At the PC end: pins 1,4 (DCD, DTR) shorted; pins 7,8 (RTS, CTS) shorted.
DB-9 shells are also connected.

The 9,1,2 pins look OK for the basic mode, but the smart mode seems to need extra components.

4+9=GND
8=25V
7=5V





Alternative scheme. Smart UPS Console Cable  APC part # is unknown.

DB 9 PC Male	UPS DB 9 Female	Comment
1 & 2	2	RX??  Short Pins 1 & 2 on PC side connect to Pin 2 on UPS side
3	1	TX ??
4	N/C	No Connection
5	9	GND
6	N/C	No Connection
7 & 8	N/C	Short Pin 7 & 8 on PC side.

Terminal Set Up:

2400 baud 8 bit no parity 1 stop no handshake.

Apply the port settings to establish the connection.
 Press 3-5 times to display the username prompt.
The default SmartUPS username is apc and default password is apc



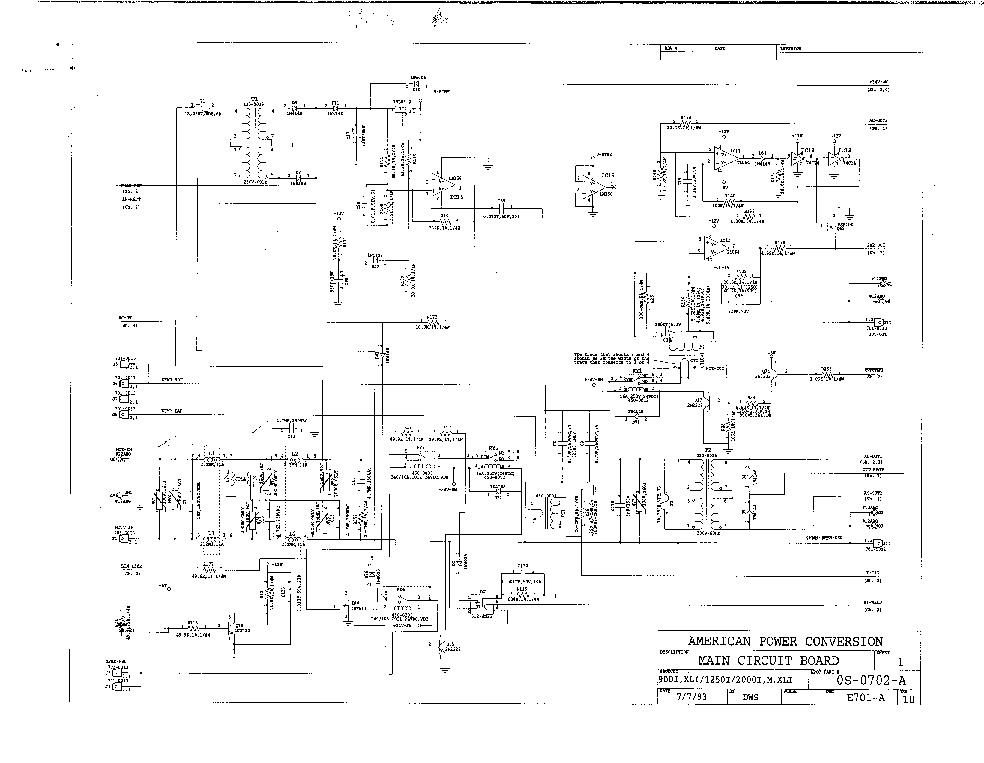

Бесперебойники APC Smart UPS, и как их готовить / Хабр

Среди всего многообразия ИБП, наиболее распространенными в серверных начального уровня считаются Smart UPS фирмы APC (ныне – Schneider Electric). Великолепная надежность и низкая цена на вторичном рынке, способствуют тому, что сисадмины, особо не задумываясь, утыкивают стойки данными ИБП и пытаются вытянуть с железок 10-15 летней давности максимум профита банальной заменой аккумуляторов. К сожалению не всегда это дает ожидаемый результат. Попробуем разобраться – что и как надо делать, чтобы ваш UPS работал «как новый».

Выбор аккумуляторов

Все статьи и темы на форумах про выбор АКБ для UPS, чаще всего напоминают темы по выбору моторного масла для авто/мото. Попробуем не уподобляться им, а понять основные принципы выбора аккумуляторов на примере производителя CSB.

Видим у них кучу различных линеек аккумуляторов: GP, GPL, HR, HRL, UPS, TPL.

Начинаем читать: GP, GPL — аккумуляторы универсального применения для малых и средних токов разряда. Рекомендованы для применения в охранных и пожарных системах и ИБП. Нам не подходят. Хотя как раз их чаще всего и покупают, не удосужившись изучить их характеристики.

Серия HR — батареи повышенной энергоемкости и допускающие глубокий разряд (до 11% остаточной емкости), особенно полезны при необходимости больших токов разряда. Отличие батарей «H» — это специальная конструкция решетки, позволяющая повысить выходную мощность на 20%. Они наиболее хорошо подходят к применению в мощных энергоустановках и ИБП.

Буковка «L» в серии, говорит о том, что это батареи увеличенного срока службы (Long Life) в буферном режиме эксплуатации до 10 лет.

Ну и серия UPS — это специально разработанная батарея для эксплуатации в режиме высоких токов при коротком времени разряда.

Для себя я долго выбирал между UPS и HRL, но решил взять HRL. К сожалению – сказать о том, как они себя будут вести в длительной работе, можно будет лет через 5, а некропостерство вроде бы не очень приветствуется. Поэтому будем считать, что это мой личный выбор и навязывать его я не собираюсь. Но вы должны понимать, что необходимо выбирать высокотоковые АКБ, так как они должны уметь отдавать всю накопленную емкость в течение 20-30 минут.

Подбор сборки аккумуляторов

Учитывая, что в сборке используется несколько АКБ, крайне желательно, чтобы они обладали одинаковыми характеристиками. Ибо один некачественный аккумулятор приведет к тому, что вся сборка будет работать совсем не так, как ожидается.

Лет 5 назад, я открыл для себя Ростовскую компанию «Бастион» выпускающую тестеры емкости АКБ под торговой маркой «Скат». Не берусь утверждать про идеальную точность замеров емкости, но для оценки уровня: идеальный-живой-еще послужит-труп, этого тестера более чем достаточно.

В принципе можно замерять емкость банальным зарядом-разрядом с использованием часов, автомобильной лампы на 21W (она дает нагрузку около 1А) и тестера, но это долго и чаще всего лениво.

Ну на крайний случай – просто стараемся ставить свежие аккумуляторы из одной партии и надеяться, что вам повезет.

Электрика – это наука о контактах

Один плохой контакт в сборке из 4 АКБ сведет на нет все ваши потуги, поэтому разбираем сборку крайне осторожно. Обычно в UPS используются разъемы для АКБ с защелками, которые простым выдергиванием так же просто переводятся в состояние убитого.

Поэтому берем маленькую плоскую отвертку, вставляем в разъем как на фото и аккуратно его снимаем, не прилагая особенных усилий. Как подсказал коллега в комментарии — надо просто тянуть за пластиковый кожух, а не за провод. Разъем снимается с легким щелчком.

Ну по поводу правильного соединения проводов, я думаю, писать излишне. Если вы полезли внутрь UPS, то явно вам известен принцип последовательного соединения АКБ. А для остальных: бумажка-ручка или смартфон с камерой. По окончании сборки, на всякий случай меряем тестером напряжение на сборке и сравниваем с тем, которое должно быть, исходя из количества АКБ.

«Я все сделал как написано, но оно не помогло»

Ну а теперь начинается самое интересное. UPS, в процессе своей работы, периодически (обычно раз в 7 или 14 дней, в зависимости от настройки) проводит короткую калибровку АКБ. Он переключается в режим работы от батарей и замеряет напряжение сразу и через небольшое время. Результатом этого является некий поправочный коэффициент «живости АКБ», который он заносит себе в регистр. В процессе постепенного умирания АКБ состояние этого регистра постепенно уменьшается. Исходя из него, UPS рассчитывает оставшееся время работы от батарей. И вот в один прекрасный момент, поняв, что все плохо, UPS зажигает индикатор с требованием заменить АКБ. Но, когда мы производим замену, UPS об этом не знает! Состояние регистра «живости АКБ» остается прежним.

Нам надо его поправить.

Тут есть два пути. Путь первый, простой и быстрый – необходимо провести полную калибровку UPS. Для этого нужно нагрузить его более чем на 35% и запустить калибровку, например из программы PowerChute. Это срабатывает примерно в половине случаев. Почему не всегда – тайна покрытая мраком. Поэтому пойдем по длинному, но более надежному пути.

Нам понадобятся: компьютер с COM портом, фирменный кабель (например 940-0024С, программа UpsDiag 2.0 (для безопасности вашего UPS коллега рекомендует лучше использовать apcfix в бесплатном режиме. Ничего не могу сказать по этому поводу кроме того, что категорически не рекомендую в UpsDiag нажимать что-то кроме правки 0 регистра,

особенно кнопку автоматического исправления ошибки батарей) и таблица калибровочных значений. Нас интересует значение регистра 0. В таблице указано значение для идеальных, сферических АКБ в вакууме. Любые реальные АКБ дадут после калибровки значение меньше, но не намного.

Для примера возьму реальный UPS SUA1500RMI2U. На момент замены АКБ, UpsDiag показывал значение регистра 0 – 42. То есть АКБ мертвые. Калибровочное значение из таблицы – A1.

Начинаем править. Первым делом снимаем сетевую карту из UPS. Наличие сетевой карты не даст вам возможности править регистр. Почему – вопрос к инженерам APC. Благо сдергивать её можно на горячую, не отключая UPS.

Подключаем кабель, запускаем UpsDiag, идем на закладку «Калибровка» и смотрим состояние регистра 0. Записываем на бумажку, щелкаем на него правой клавишей мышки – Изменить. Поднимаем его до значения из таблицы калибровочных значений – A1. Если в таблице нет вашего UPS, то в принципе можно поднять до FF. Ничего страшного от такого не бывает, кроме офигевшего UPS, который покажет, что готов держать нагрузку до второго пришествия.

Затем нам нужно дождаться зарядки АКБ до 100%, нагрузить UPS до 35% или чуть выше и запустить калибровку. По окончании калибровки снова смотрим на значение в 0 регистре и сравниваем его с записанным на бумажке. В вышеописанном SUA1500RMI2U с новыми аккумуляторами HRL1234W значение стало – 98, что в принципе не очень далеко от калибровочного A1.

После всего даем снова зарядиться до 100%, сдергиваем COM кабель, втыкаем обратно сетевую карту и желаем UPSу долгой и счастливой жизни на благо нашей серверной стойки.

Кстати сетевые карты, типа AP9619 на вторичном рынке тоже упали в цене до неприличных значений. Но как их готовить (сброс пароля, обновление прошивки, настройка) – это тема отдельной статьи.
