Симистор — устройство и принцип работы прибора

Симисторы очень удобны для систем ключевого регулирования в цепях переменного тока. Как следствие, они практически вытеснили тиристоры из бытовой техники стиральные машины, пылесосы и т. У симистора нет анода и катода. Симистор, в зависимости от конструкции, может открываться как положительными, так и отрицательными импульсами на выводе УЭ. Ветви ВАХ симметричные, поэтому ток через силовые электроды может быть и втекающим, и вытекающим. Итого, различают четыре режима работы в квадрантах 1…4 Рис.

Первыми были разработаны четырёх квадрантные симисторы или, по-другому, 4Q-TpnaKM. Они требуют для нормальной работы введения в схему демпферных ЛС-цепочек Ом, 0. Таким нехитрым способом снижается скорость нарастания напряжения через симистор и устраняются ложные срабатывания при повышенной температуре и значительной индуктивной или ёмкостной нагрузке. Технологические достижения последнего времени позволили создать трёхквадрантные симисторы или, по-другому, 3Q триаки.

Схемы подключения симисторов к MK можно условно разделить на две группы: без развязки от сети В Рис. Некоторые замечания. Это сделано специально, чтобы заострить внимание на схемотехнике низковольтной управляющей части, поскольку она ближе всего к MK.

На практике можно использовать и другие типы симисторов, следя за их выходной мощностью и амплитудой управляющего тока. Демпферные цепочки в силовой части на схемах, как правило, отсутствуют. Это упрощение, чтобы не загромождать рисунки, поскольку предполагается, что сопротивление нагрузки R H носит чисто активный характер. В реальной жизни демпфирование необходимо для 4Q-триаков, если нагрузка имеет значительную индуктивную или ёмкостную составляющую.

Варистор RU1 защищает симистор от всплесков напряжения, начиная с порога В разброс … В. Это актуально при индуктивном характере нагрузки jR H ;. Благодаря низкому сопротивлению резистора R2, повышается помехоусточивость. Сопротивление резистора R2 выбирается по тем же критериям, что и для схем на тиристорах;. Запараллеливание линий применяется при недостаточном токе управления показано пунктиром. Ток через нагрузку R H не более мА.

Симистор VS1 включается короткими импульсами с выхода MK. Ток управления зависит от коэффициента трансформации 77;. Цепочка R3, C1 накапливает энергию для импульсной коммутации транзистора K77;.

Его контакты должны выдерживать без пробоя переменное напряжение В.

В некоторых схемах токоограничивающий резистор R3 закорачивают;. Достоинство — сверхбольшое сопротивление изоляции;. Резистор R3 повышает помехоустойчивость, но может отсутствовать. Резистор Я2определяет порог открывания транзистора VT1. Резистор R4 может отсутствовать при наличии резистора R3.

Резистором R1 подбирается ток через своизлучатель VU1 и, соответственно, ток управления симистором VS1;. Резистор Л2ограничивает ток управления симистора;. Из двух токоограничивающих резисторов R2, R3 обычно оставляют один, второй замыкают перемычкой. Источник: Рюмик, С. В рубрике Микроконтроллеры. Метки: гальванической напряжения Резистор резистора симистора симисторов управления. Вы можете подписаться на новые комментарии к этой записи по RSS 2.

Вы можете оставить комментарий к записе. Возможность оставить trackback со своего сайта отсутствует. Имя required. Почта не публикуется required. Ключи на полевых транзисторах в схемах на микроконтроллере Ручной регулятор мощности — варианты схем Последовательное и параллельное включение обмоток. Оптические датчики. Фоторезисторы в схемах на МК 5. Микросхемы маломощного высоковольтного импульсного преобразователя серии TNY2xx Генераторы высокого напряжения с емкостными накопителями энергии В рубрике Микроконтроллеры Метки: гальванической напряжения Резистор резистора симистора симисторов управления Вы можете подписаться на новые комментарии к этой записи по RSS 2.

Оставить комментарий Нажмите сюда для отмены комментария. Имя required Почта не публикуется required Сайт. Подписаться на NauchebeNet.

Подключение симистора на нагрузку

Полупроводниковые элементы применяются для создания различных устройств и техники. Некоторые из них выполняют функции электронных ключей, например, симисторы. Большинство радиолюбителей сталкивается с ремонтом различной техники, в которой он применяется. Для выполнения качественного ремонта следует получить подробную информацию о детали, выяснить ее структуру и принцип работы. Симистор триак является одним из видов тиристора и обладает большим количеством переходов p-n-типа.

1 Регулятор мощности: схема универсального регулятора на симисторе для . К этой схеме можно подключать различные дрели, болгарки, пылесосы.

Симисторы: принцип работы, проверка и включение, схемы

Войти или зарегистрироваться. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Коммутация мощной нагрузки в на симисторе. Всем доброго времени суток Хочу собрать схему управления нагрузкой с МК с использованием симистора, в интернете попадается схемы с различным способом подключения, вот нашел более менее подходящую. Но опторазвязка всегда представлена разными оптронами и на всех схемах используются маломощные симисторы. Прошу опытных коллег подсказать новичку наиболее грамотную схему подключения и номиналы для использования в данной схеме мощных симисторов BTAb. Последнее редактирование: 16 апр

Обозначение и принцип действия симистора: объяснение для «чайников»

Основы электроники. Начнем с простейших схем. В простейшем случае, для управления тиристором достаточно кратковременно подать постоянный ток определенной величины на его управляющий электрод. Схематически механизм подачи этого тока можно показать, изобразив ключ, который замыкается и подает питание, подобно выходному каскаду микросхемы или транзистору.

Все размещаемые материалы отражают исключительно мнения их авторов и могут не совпадать с мнением Администрации форума ХоумДистиллер.

Регулятор мощности на симисторе: учимся использовать все преимущества устройства

Любая электроника основана на комплексе различного рода элементов, которые обеспечивают функционирование электроприборов. Симистор — один из необходимых микроприборов. На фото представлены симисторы. Принцип работы симистора основан на обеспечении проходимости электрического тока в обоих направлениях, а не в одном, как в тиристоре. Одним из несомненных преимуществ симистора является и тот факт, что для обеспечения проходного канала не требуется наличие постоянного уровня напряжения на управляющем ключе.

Коммутация мощной нагрузки 220в на симисторе.

Симисторы очень удобны для систем ключевого регулирования в цепях переменного тока. Как следствие, они практически вытеснили тиристоры из бытовой техники стиральные машины, пылесосы и т. У симистора нет анода и катода. Симистор, в зависимости от конструкции, может открываться как положительными, так и отрицательными импульсами на выводе УЭ. Ветви ВАХ симметричные, поэтому ток через силовые электроды может быть и втекающим, и вытекающим. Итого, различают четыре режима работы в квадрантах 1…4 Рис. Первыми были разработаны четырёх квадрантные симисторы или, по-другому, 4Q-TpnaKM.

Подключение симистора на нагрузку DC voltage adapter Электротехника, Электропроводка, Схемотехника, Принципиальная Схема, Инженерное.

Управление симисторами в схемах на микроконтроллере

Схема подключения симистора

Из-за проблемы с электричеством люди все чаще покупают регуляторы мощности. Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы. Для того чтобы не допустить порчи имущества, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы. В наше время на рынке можно увидеть огромное количество различных регуляторов как для всего дома, так и маломощных отдельных бытовых приборов.

Принцип работы и проверка симистора мультиметром

Добрый день! Помогите пожалуйста с подключением правильным симмистора и динистора. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Хм, по сети гуляет именно такая схемка, но согласно datasheetу на bte, на рисунке нужно симистор развернуть, чтоб Т1 и Т2 управление G — T2 поменялись местами.

Симистор — полупроводниковый прибор, используемый в качестве электронного ключа в схемах коммутации цепей переменного тока. Каждый из типов электрических ключей имеет свои достоинства, недостатки и область применения.

Оптосимистор: параметры и схемы подключения. Симистор схема включения

Обыкновенные тиристоры можно сравнить с простой дверью: если ее закрыть, прохода не будет. И работает такая дверь в одном направлении. Симисторы же работают в обоих направлениях. Именно поэтому сравнение с дверью в метрополитене: куда ее не толкают, она отрывается и пропускает поток пассажиров в любом направлении. Двухстороннее действие симистора обусловлено его особенной структурой.

Широкое применение в электронике и радиотехнике получило электронное регулирование параметров питания в различных цепях переменного тока при помощи симистора. Бывают случаи, когда он выходит из строя и возникает необходимость правильной проверки на предмет исправности. Для того чтобы это сделать, необходимо знать его принцип работы, предназначение и способы проверки мультиметром и другими приборами. Симистор или триак является одним из подвидов тиристоров, которые состоят из большего количества переходов и используются в схемах устройств с электронным регулированием.

Симисторная оптопара. Управление симистором. Переключатель

Симисторная оптопара (оптосимистор) принадлежат к классу оптронов и обеспечивают отличную гальваническую развязку между низковольтной управляющей частью схемы и силовой нагрузкой, посредством оптического канала.

Они состоят из инфракрасного светодиода на основе арсенида галлия, соединенного посредством оптического канала с двунаправленным кремниевым симистором. Последний может быть дополнен отпирающей схемой, срабатывающей при переходе через нуль питающего напряжения и размещенной на том же кремниевом кристалле.

Эти радиоэлементы особенно незаменимы при управлении более мощными

симисторами, например, при реализации реле высокого напряжения или большой мощности.

Оптосимистор может размещаться в малогабаритном DIP-корпусе с шестью выводами. Цоколевка и внутренняя структура показана на рисунке.

Внутренняя структура оптосимистора

Ниже приведена таблица классификации симисторных оптопар МОС3009-МОС3083

Ток светодиода оптосимистора, (мА)	Типы оптосимисторов
30	МОС 3009	МОС3020
15	МОС 3010	МОС3021	МОС3031	МОС3041	МОС3061	МОС3081
10	МОС 3011	МОС3022	МОС3032	МОС3042	МОС3062	МОС3082
5	МОС 3012	МОС3023	МОС3033	МОС3043	МОС3063	МОС3083
Напряжение на нагрузке	110/120В	220/240В	110/120В	220/240В	220/240В	220/240В
Схема обнаружения нуля	Нет	Нет	Да	Да	Да	Да
Максимальное обратное напряжение	250 В	400 В	250 В	400 В	600 В	800 В
Максимальное падение прямого напряжения на светодиоде оптосимистора	1,5В	1,5В	1,5В	1,5В	1,5В	1,5В
Максимально допустимое обратное напряжение светодиода оптосимистора	3 В	3 В	3 В	6 В	6 В	6 В
Максимально допустимый ток светодиода оптосимистора, не более мА	60	60	60	60	60	60

Для снижения помех желательно использовать симисторы, открывающиеся при переходе через ноль напряжения питания.

Оптосимисторы без обнаружения нуля чаще используются с резистивной нагрузкой или в случаях, когда напряжение питания должно отключаться.

Когда симистор находится в проводящем состоянии, максимальное падение напряжения на его выводах обычно равно 1,8в (максимум 3 вольта) при токе до 100 мА.

Ток удержания, поддерживающий проводимость выходного каскада оптосимистора, равен 100 мкА, каким бы он ни был (отрицательным или положительным) за полупериод питающего напряжения.

Ток утечки выходного каскада в закрытом состоянии варьируется в зависимости от модели симисторной оптопары. Для оптосимисторов с обнаружением нуля ток утечки может достигать 0,5 мА, если светодиод находится под напряжением.

У инфракрасного светодиода обратный ток утечки равен 0,05 мкА (максимум 100мкА), и максимальное падение прямого напряжения 1,5 вольт для всех моделей оптосимисторов.

Максимальный импульсный ток в проводящем состоянии переключателя выходного каскада – не более 1 А.

Полная рассеиваемая мощность оптосимистора не должна превышать 250 мВт (максимум 120 мВт для светодиода и 150 мВт для выходного каскада при температуре 25 градусов.)

Типичная схема подключения, расчеты элементов.

Сопротивление ограничительного резистора Rдиода   зависит от минимального прямого тока инфракрасного светодиода, необходимого для отпирания симистора.

Для примера рассчитаем Rдиода для оптосимистора МОС3083 и напряжения питания +5 вольт. В нашем случае максимальный ток, который может пропустить через себя светодиод оптосимистора 60 мА, рабочий ток 5 мА. Следует принять ток светодиода 10 мА с учетом снижения эффективности светодиода в течении срока службы, постепенного ослабления силы тока (запас 5 мА).

Таким образом Rдиода  = (5-1,5)/0,01 = 350 Ом (ближайшее 360 Ом).

При использовании транзисторного ключа, следует учитывать падение напряжения на транзисторе в режиме насыщения – порядка 0,3 вольта и расчеты проводить не для 5 вольт, а 4,7 вольт.

В таком случае Rдиода    составит 320 Ом (ближайшее 330 Ом).

Рассмотрим

типичную схему подключения симисторной оптопары.

Резистор

R на схеме включать необязательно, если нагрузка чисто резистивная. Однако, если симистор защищен цепочкой Rзащ-Cзащ (смотрите подробнее — защита симистора), резистор R позволяет ограничить ток через управляющий электрод оптосимистора.

В случае индуктивной нагрузки проходящий через симистор ток и напряжение находятся в противофазе. Так как симистор перестает быть проводником, когда ток проходит через ноль, конденсатор

Сзащ может разряжаться через оптосимистор. Тогда резистор R ограничит этот ток разряда. Зная, что максимально допустимый ток для оптосимистора 1 ампер и, приняв за максимальное значение действующего напряжения в сети 260 вольт, рассчитаем минимальное значение сопротивления R:

R = 260 х √2 / 1 = 368 Ом (ближайшее 360 Ом).

Слишком большая величина может привести к нарушению работы.

 Значение резистора

Rупр может быть в диапазоне от 100 до 500 Ом. Резисторы R и Rупр вводят задержку отпирания симистора, которая будет тем значительнее, чем выше сопротивления этих резисторов.

Защитная цепочка для симистора просто необходима.  Для оптосимисторов с обнаружением нуля, такой как МОС3083, — желательна. Для высокоиндуктивной нагрузки значение

Rзащ необходимо увеличить до 360 Ом.

Практические замечания

В выше приведенной схеме нагрузка подключается к аноду А1. Если подключить к аноду А2, схема работать не будет, нагрузка будет подключаться сразу и не будет управляться электродом.

Глядя на

структурную схему симистора, можно заметить, что управляющий электрод находится рядом с анодом А1. И сопротивление между ними невелико. Так, например для симистора ВТА41 оно составляет 60 Ом. Положение анодов для симистора ВТА41 приведено на рисунке ниже.

Симистор ВТА41

Как видно из рисунка теплоотводящая часть симистора может быть изолированной или может служить дополнительным выводом анода А2. Это нужно учитывать перед креплением на радиатор.

Радиатор для симистора следует выбирать в зависимости от рабочего тока, который будет протекать через нагрузку, и от падения напряжения на переходе между анодами А1 и А2. Так в открытом состоянии падение напряжения Ua1a2 на симисторе ВТА41 составляет 0,9 вольт.

Мощность, выделяемую в качестве тепла на радиаторе, вычислить просто.

P = Ua1a2 х Iнагр

Если мощность нагрузки 1 кВт, то ток, проходящий через симистор, составит приблизительно 4,5 ампера. Следовательно, симистор должен рассеять примерно 4 Вт тепла.  И чем больше ток, проходящий через симистор, тем больший необходимо установить радиатор.

Так, если на симистор ВТА41 посадить радиатор 14х14 мм и нагрузку в 1 кВт, симистор долго не протянет, температура будет обжигающей.

При размере радиатора 60х66 мм (что в 20 раз больше) — температура уже 60 градусов и он сможет обеспечить стабильную работу симистора в вентилируемом корпусе. Увеличив нагрузку до 2 кВт, придется увеличить площадь радиатора. Нагрев — это проблема симистора и никуда от этого не денешься.

Радиаторы 66х60 мм и 14х14 мм.Радиаторы 66х60 мм и 80х110 мм

Переключение нагрузок управляющим сигналом

Иногда нужно не просто отключать или включать нагрузки с помощью симистора, а еще и переключать их.    Самые распространённые реле обычно так и работают. Если через катушку реле проходит достаточный ток, замыкаются контакты, если нет – автоматически замыкаются другие контакты. Происходит переключение.

Чтобы заставить переключаться нагрузки на симисторе необходимо создать условия, при которых нагрузки будут управляться одним сигналом. При этом если подача напряжения (например, +5 вольт) открывает один оптосимистор, второй должен тут же закрыться. Такую схему легко реализовать, если использовать на входе второго оптосимистора простой инвертор на транзисторе.

Транзистор работает в ключевом режиме. При открытии создает на светодиоде оптрона фактически нулевое напряжение. Ток через второй оптосимистор не протекает, он закрыт. Первый оптрон работает как обычно. Все поменяется при отсутствии управляющего сигнала. Произойдет переключение как в обычном реле.

Схема может работать даже от маломощного источника сигнала. Например, можно использовать выходы элементов логики или микроконтроллеров.

Без подачи управляющего сигналаПодаем сигнал

Второй вариант схемы проще, но зависит от реализации схемы источника сигнала. Если, например, внутри микросхемы триггера «нулевой» выходной сигнал означает заземление выходного контакта, то схема будет работать. Нужно смотреть внутреннюю структуру конкретного источника.

Ссылки на основные компоненты:

Оптосимисторы МОС3083 и др.

Симисторы на 16 ампер

Симисторы на 20 ампер

Симистор BTA40

Симистор BTA41-600B

• org/Comment» itemscope=»»>

  2022-02-13T10:56:58+00:00

  Простите, перечитываю Ваш вопрос, не могу вникнуть в его суть. Если Вы имеете в виду управление оптопарой с помощью элементов логики, то есть несколько нюансов. На первый вывод нужно подать такое же напряжение, каким питается микросхема логики. На второй вывод подключается логический сигнал этой микросхемы. При подаче логической «1» — оптосимистор будет отключен «OFF», логического нуля — включен «ON». Ограничительный резистор на первом выводе оптрона может быть и не нужен, поскольку у микросхем логики итак небольшой втекающий ток.

• 2022-02-12T11:17:35+00:00

  Валерий

  Добрый человек ! Прекрасное толкование, если позволите частный вопросик, на оптическом входе «0» выход ключа нужен ON на входе «5» выход OFF судя по Вашему примечанию это невозможно ?

• org/Comment» itemscope=»»>

  2021-01-07T21:39:41+00:00

  Николай

  Да попросту не имею макетки. А собирать буду сразу прототип. И схемку придумал, только что! Зажигаться должны будут одноименные лампочки, две другие, как я полагаю, не имеют права, даже моргнуть!! Все у меня, кроме одной оптопары, имеется. Но продавец обещал подсобить. А лампочки будут светодиодные без всяких внутренних наворотов, а лучше просто по два встречно параллельных светодиода с соответствующими резисторами (как в выключателях с подсветкой бывало). А там где общая точка, после ламп будет уже одна лампа накаливания. Ведь просто лампочки в дефиците уже, а вот у светодиодов и реакция повыше. Получится — постараюсь отписаться. И еще.. Мне кажется разницы нет межу 4 и 6 ногами оптопары. Вот если только внутреннее устройство «zero» вносит какие либо запреты по этому поводу? Спасибо Вам! Огромное!

• org/Comment» itemscope=»»>

  2021-01-07T19:24:25+00:00

  Не заметил сразу, что фаза подключается с разных сторон. Теперь более логично. Думаю схема должна заработать. Не спешите только спаивать, проверьте на макетной плате. Порой причуды вылазят из ни откуда. Возможно схема еще заставит понервничать. Но теоретически теперь все ОК.

• 2021-01-07T17:36:28+00:00

  Николай

  Извините забыл сообщить, что пуск двигателя — именно — «плавный», благодаря конденсаторам С2, С2а , в третьем скрине.

• 3

  2021-01-07T17:26:03+00:00

  org/Person»> Николай

  На верхнем выводе якоря, при переключениях, будет или L или N, а на нижнем N или L, а это и есть реверс. Проще представить L и N, заменив на «+» и «-» . У некоторых стиралок применяется выпрямитель. Ведь при переменном токе изменение направления ЭДС происходит одновременно и в ОВ и в якоре. Двигатели такого типа работают как от постоянки, так, и, от переменки. Нагрузка силового симистора может быть как со стороны электрода Т1, так и со стороны Т2. Это как в простом выключателе. На выводе -12V по схеме — «шасси», но так как не прорисован источник, пришлось так обозначить. На пускателе ПМЛ1501 (спаренный) схема работает, так ведь не устраивает, не нравятся мне «хлопушки». Кстати R330Om на Вашей схеме не управляющий, а удерживающий (запирающий) симистор от всяких «неожиданностей». А вот другой, что в цепи оптосимистора — управляющий. Извиняюсь за свою «неожиданность» — первый скрин сбросил «недоработанным», потом исправился! На последнем скрине (помечено РЧО на первом) все проверено — регулирует обороты от 16000 и почти до минимальных, не зависимо от приложенной нагрузки (в разумных пределах конечно). BTA16 на радиаторе со спичечный коробок. Мотор в 300W крутит вальцы профилегиба, через редуктор, конечно. А вот про эту приблуду никак не могу копнуть информации. Приходилось мне разбивать вышедший из строя трехфазный симисторный модуль (твердотельное реле) SSR на 100А, так там не симисторы, а по два, включенных встречно параллельно, бескорпусных тиристора, на каждую фазу. Думаю получится, если подумать, а не пороть горячку (не жечь кремний)!? Скинул и «кишки» твердотелки …

• 2021-01-07T14:19:07+00:00

  И не забывайте о пусковых токах. Возможно симисторы окажутся слабоватыми.

• 2021-01-07T14:14:10+00:00

  Давайте по порядку. При управлении схемой от 12 вольт ограничивающий резистор для оптопары MOC3063 маловат. С расчетом на выгорание оптимальным будет 1.2 кОм (для тока 8 мА) максимум 2 кОм (можно 2.1 кОм, но такого номинала нет). 1 кОм маловато, но работать разумеется будет. Это все с учетом, если у Вас на 2 выводе оптосимисторов именно земля, а не -12В. ( В случае -12В сопротивление нужно увеличивать еще в два раза). Далее, управляющие электроды всех симисторов подключены не правильно. Нужно подключать к 4, а не 6 выводу оптосимистора. Оптимальное значение резистора между 6 выводом оптосимистора и электродом А2 симистора 360 Ом, между 4-ым выводом и электродом А1 — 330 Ом. (номинал 310 мне не встречался). Двигатель является индуктивной нагрузкой. Снабберные цепочки для индуктивной нагрузки просто необходимы. Конденсатор 0,01мкФ 350В и выше, резистор до 360 Ом (для высокоиндуктивных нагрузок). Это рекомендация производителя оптосимисторов. В целом присмотритесь внимательно к схеме. +12В подается либо на 1,4 оптосимистор, либо на 3,4. Вопрос, что при этом изменяется для двигателя. Он получает одно и тоже напряжения. Зачем ему вращаться в другом направлении? Схема не дает ответа зачем одновременно использовать два оптосимистора. Это всё равно, что использовать два выключателя для включения одной и той же лампочки. Перед лампочкой и после ее. Будет греться не один, а два симистора. Думаю, даже при правильном подключении электродов реверс не получится. Впрочем, практика лучшая наука. Дерзайте, пусть лучше все получится!

• 2021-01-07T12:22:05+00:00

  Николай

  Здравствуйте! Иконка скрепки, при наведении курсора, изменяет цвет. Но на этом всё удовольствие — она неконтактильна. Оптрон у меня будет при каждом симисторе из четырех. И само собой реверс при полной остановке двигателя. Оказывается нажимал не на ту «скрепочку». Включаться будут попарно: два красных или два зеленых симистора. Меня интересует, правильно ли посчитаны номиналы резисторов. В снабберных цепочках, думаю, нет необходимости? Тумблер со средним положением. В электро инструментах реверс производится именно якорем. А в моем варианте можно и якорем и, полюсными обмотками.

• 2021-01-07T11:13:48+00:00

  Здравствуйте! С Рождеством Вас! Так уж сложилось, что я очень редко работаю с мощными электродвигателями. Вижу у Вас серьезная задумка. Но, на сколько я понимаю, в болгарках или электродрелях реверс включается путем переключения напряжения на другие обмотки. Изменение направления тока с помощью симисторов, звучит как-то не корректно (ведь мы имеем дело с переменным током). Я так понимаю, с помощью оптосимисторов напряжение должно подаваться, то на прямую, то на реверсивную обмотку. Но при этом, по идее, достаточно двух оптронов. Плюс нельзя забывать о инерционном движении двигателя. Возможно, нужна обмотка, фиксирующая отсутствие вращения (напряжения) и разрешающая реверс. Или делать все вручную. Как, собственно, и предполагается при использовании трехфазных реверсивных реле. Вот, что пишет производитель: «Не переключайте реверс до полной остановки двигателя! Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)». Кстати, к сообщениям можно прикреплять рисунки или pdf-файлы до 1,5 Мб. Нужно нажать на значок скрепки в поле комментария. В целях безопасности другие переписки не приветствуются. Спасибо за понимание.

• 2021-01-06T14:48:40+00:00

  Николай

  Здравствуйте! Всех с Новым Годом 2021! Мой вопрос посложнее.. Собираю реверсивный пускатель ~220V для управления двигателем от стиральной машины-автомат (по принципу сходный с моторами: болгарок, эл. дрелей). Реверс будет осуществляться посредством изменения направления тока в якоре — четырьмя симисторами BTA16(24, 26) и оптопарами MOC3063. В промышленных станках встречал 3х фазные реверсивные твердотельные реле (SSR), управлявшие асинхронником 180W. Мой движок 300W. Реверс будет происходить при полной его остановке. Но на сайте «непозволительно скинуть» скриншот. Если позволите..в личку? Хотелось бы проконсультироваться?

• 2

  2020-07-15T21:14:43+00:00

  4,3 кОм — это очень условно и это только резистивное сопротивление. Таким образом я хотел сказать, что при воздействии оптической связи внутри оптосимистора, сопротивление его канала между ножками 4 и 6 уменьшается, через канал начинает протекать ток. Этот ток протекает через упр. электрод и почти мгновенно открывает симистор (в нашем случае при переходе фазы через ноль). 2)*4300 Ом = 10,75Вт….moc3081 расплавилась бы просто. Или вы имели ввиду что то другое?

  Я так же попробовал создать эквивалентную схему в сервисе www.falstad.com вот ссылка на нее

  http://tinyurl.com/y7783k9q

  Тут уже внес это сопротивление в общую цепь с симистром и нагрузкой и вроде все стало получше, но наверное тоже что то не то…вообще говоря тут в такой эквивалентной схеме можно совсем убрать сопротивление 4,3кОм.. ибо оно мешает нормально симистру открыться…но это другой разговор, так как не факт что я верно ее составил.

• 4

  2020-07-14T22:27:14+00:00

  Добрый день! Резистор R1, я так понимаю это резистор, который подходит к 6-ой ножке оптосимистора, R на схеме. В случае использования паяльника как нагрузки этот резистор можно не ставить, т.к. не обязательно ставить Rзащ и Cзащ. Они нужны для защиты от индуктивной нагрузки, а резистор R ограничивает ток разряда конденсатора Сзащ через оптосимистор (когда еще закрыт симистор). Но в случае если на устройство будут воздействовать помехи, они могут сыграть такую же злую шутку как индуктивная нагрузка. Никогда не знаешь точно, что может произойти. Лишняя защита никогда не помешает. Помехи могут быть разного рода и они не ощущаются. Они причина случайных проколов в работе. Я провел много экспериментов с симисторами и последствия тому — десяток сгоревших. Что касается Rупр разработчики рекомендуют значения от 100 до 500 Ом, а еще, что он необходим только тогда, когда входное сопротивление управляющего электрода слишком высоко. Все мои коллеги советуют не заморачиваться и ставить как в даташите. Не ставить совсем как-то совсем не логично. 330 Ом показывают стабильные результаты при разных значениях входного сопротивления управляющего электрода. НО ДАВАЙТЕ ПОДУМАЕМ. На Rупр и на внутреннем сопротивлении управляющего электрода должно упасть напряжение управления. Так МОС3081 в открытом состоянии имеет сопротивление порядка 4,3 кОм и при напряжении 220 вольт будет пропускать ток порядка 50 mA. При Rупр — 330 Ом и внутреннем сопротивлении управляющего электрода — 50 Ом, на управляющем электроде будет порядка 2,5 вольт. Через Rупр потечет ток порядка 7mA и почти 50 mA через управляющий электрод. Уменьшая Rупр, уменьшим ток через управляющий электрод. Измеряйте входное сопротивление вашего симистора и делайте выводы. У BTA41 — 60 Ом, у ВТА16 — 270 Ом, везде по разному и нет единого ответа каким должно быть Rупр.

• 1

  2020-07-14T12:03:30+00:00

  Добрый день, интересная статья. Возникла пара вопросов, по резистрам R1 и Rупр, если можете помогите убедиться что их можно не ставить вообще? Моя задача, схема такая же как у вас в статье одни в один, только не задвоенная (половину по горизонтали отрезать в последнем рисунке). То есть оптосимистр управляет более мощным симистром BT138 600E минимальный ток управления 0,025A . Оптосимистр moc3041 и нагрузка у меня это обычный паяльник (хочу сделать управление через компаратор чтобы можно было температуру регулировать). Мощность паяльника 200-300вт. И мне не понятно каким делать R1 и Rупр. Да и вообще нужно ли их ставить?Информации по этим резистрам в рунете ноль, точнее все что я нашел это что номиналы их можно менять. Хорошо что хоть в вашей статье что то увидел, но хочеться разоборатся до конца. Вы пишете что R1 можно вобще не ставить, но тогда что будет ограничивать ток упр.электр. мощного симистра? Зачем вообще Rупр? тем более вы написали что R1 уже вводит задержку управления, два резиста занимаются одним и тем же?

Bta16 600b характеристики схема подключения • Вэб-шпаргалка для интернет предпринимателей!

Содержание

• 1 Зачем нужна проверка
• 2 Разновидности тиристоров
• 3 С помощью тестера
• 4 С помощью элемента питания и лампочки
• 5 Зачем нужна проверка
• 6 Разновидности тиристоров
• 7 С помощью тестера
• 8 С помощью элемента питания и лампочки
  • 8. 1 Рекомендуем к прочтению

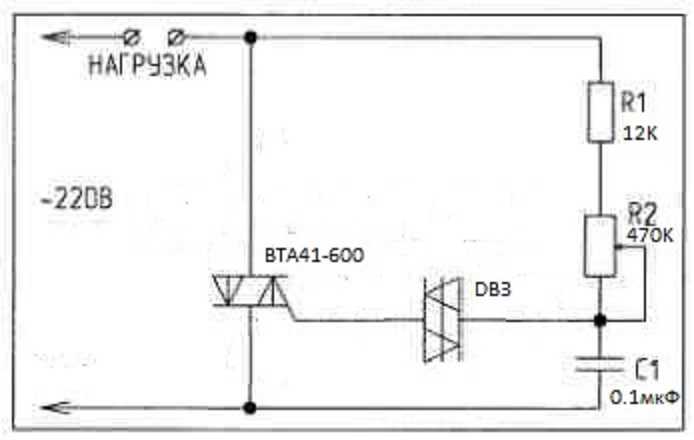

Сегодня я вам расскажу об очень полезной схеме, которая пригодится как в лаборатории, так и в хозяйстве. Устройство, о котором пойдет речь, называется симисторный регулятор мощности. Регулятор можно применить для плавной регулировки яркостью освещения, температуры паяльника, оборотами электродвигателя (переменного тока). Мой вариант применения регулятора интересней, я плавно регулирую температуру нагрева тэна мощностью 1кВт в самогонном аппарате. Да-да, я занимаюсь этим благородным делом.

Схема имеет минимум элементов и заводится сразу. Мощность нагрузки для симисторного регулятора определяется током симистора. Симистор BTA12-600 рассчитан на ток 12 Ампер и напряжение 600 Вольт. Симистор нужно выбирать с запасом по току, я выбрал двукратный запас. Например, симистор BTA12-600 с оптимальным охлаждением может в штатном режиме пропускать через себя ток 8 Ампер. Если нужен регулятор мощнее, используйте симистор BTA16-600 или BTA24-600.

Работа схемы описана в статье «Диммер своими руками».

Рабочая температура кристалла симистора от -40 до +125 градусов Цельсия. Необходимо сделать хорошее охлаждение. У меня нагрузка 1кВт, соответственно ток нагрузки около 5А, радиатор площадью 200см кв. греется от 85 до90 градусов Цельсия при длительной работе (до 6ч). Планирую увеличить рабочую площадь радиатора, чтобы повысить надежность устройства.

Симистор имеет управляющий вывод и два вывода, через которые проходит ток нагрузки. Эти два вывода можно менять местами ничего страшного не случиться.

Для безопасности (чтобы не щелкнуло током), симистор необходимо устанавливать на радиатор через диэлектрическую прокладку (полимерную или слюдяную) и диэлектрическую втулку.

Компоненты.

Резистор 4.7кОм мощностью 0,25Вт. Динистор с маркировкой DB3 , полярности не имеет, впаивать любой стороной. Конденсатор пленочный на 100нФ 400В полярности не имеет.

Светодиод любого цвета диаметром 3мм, обратное напряжение 5В, ток 25мА. Короче любой светодиод 3мм. Светодиод дает индикацию нагрузки, не пугайтесь, если при первом включении (естественно без нагрузки) он светиться не будет.

Первое включение необходимо производить кратковременно без нагрузки. Если все нормально, никакие элементы не греются, ничего не щелкнуло, тогда включаем без нагрузки на 15 секунд. Далее цепляем лампу напряжением 220В и мощностью 60-200Вт, крутим ручку переменного резистора и наслаждаемся работой.

Для защиты я установил в разрыв сетевого провода (220В) предохранитель на 12А.

Собранный нами регулятор мощности на симисторе BTA12-600 можно применить для регулировки температуры паяльника (регулируя мощность), тем самым получив паяльную станцию для вашей мастерской.

Печатная плата регулятора мощности на симисторе BTA12-600 СКАЧАТЬ

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

• подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
• подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

• подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
• подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

симистор%20управление%20схема%20диаграмма спецификация и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть org/Product»> PMP8012 Инструменты Техаса TPS92310 — 220 В перем. тока, 8 Вт, изолированный, триак с регулируемой яркостью LM3445MMX/НОПБ Инструменты Техаса Симисторный диммируемый автономный светодиодный драйвер 10-VSSOP от -40 до 125 PMP6002 Инструменты Техаса Контроллер драйвера светодиодного освещения TRIAC с регулируемой яркостью 120 В (32 В, 350 мА) org/Product»> LM3445-REF Инструменты Техаса Модернизация автономного симисторного диммера на 230 В перем. тока с 6 светодиодами Эталонный проект LM3445MX/НОПБ Инструменты Техаса Симисторный диммируемый автономный светодиодный драйвер 14-SOIC LM3445MM/НОПБ Инструменты Техаса Симисторный диммируемый автономный светодиодный драйвер 10-VSSOP от -40 до 125

симистор%20управление%20схема%20диаграмма Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог данных	MFG и тип	ПДФ	Теги документов
Транзистор C107m Резюме: T25000 SCR ТРАНЗИСТОР 8TA41600B SC160D T106F1 SCR TIC106M SCR SC136B Triac Q2006R5 BTA417008 Текст: Нет доступного текста файла	OCR-сканирование	PDF	1N4001 1N4002 1N4003 1Н4004 1N4005 1Н4006 1N40Q7 1N4622 1N4732 1N4733 Транзистор С107м т25000 тиристорный транзистор 8ТА41600Б SC160D Т106Ф1 СКР TIC106M SCR Симистор SC136B Q2006R5 БТА417008
2007 — симистор защиты от перенапряжения Реферат: расчет симисторного демпфера 1,5 кэ симисторного снабберного варистора, параллельного симистора acs 12 симистор AN1172 225 симистор TRIAc AN1966 Текст: Нет доступного текста файла	Оригинал	PDF	АН1966 симистор защита от перенапряжения 1.5ке трансил расчет симисторного демпфера симисторный демпфирующий варистор параллельный симистор acs 12 симистор АН1172 225 симистор ТРИАк АН1966
С106Д1 Реферат: scr s106d1 SC165M HSC160MTA S106B1 TRIAC S106D1 c106b1 scr IS08s TO92 симистор SIPT515TA Текст: Нет доступного текста файла	Оригинал	PDF	2Н1842 SPS020/F 2Н1843 2Н1844 СПС120/Ф 2Н1845 2Н1846 СПС220/Ф S106D1 скр s106d1 СК165М HSC160MTA S106B1 СИМИСТОР S106D1 c106b1 скр IS08s ТО92 симистора SIPT515TA
1998 — симисторный диммер 220В Аннотация: управление скоростью асинхронного двигателя с использованием симистора на основе симистора Симистор с плавным пуском диактора с симистором Схема управления скоростью двигателя переменного тока симисторный диммер микроконтроллер с переходом через ноль c Оптопара с симисторными цепями Симистор с плавным пуском 240 В, параллельный симистор, как связать оптопару с симистором, симистор, диак-приложения, принципиальная схема Текст: Нет доступного текста файла	Оригинал	PDF	110/240В диммер симистор 220в управление скоростью асинхронного двигателя на основе симистора Симисторный плавный пуск Диак с симистором схема управления скоростью двигателя переменного тока микроконтроллер симисторного диммера с переходом через ноль c Оптопара с симисторными цепями Симистор плавный пуск 240в параллельный симистор как подключить оптопару к симистору схема приложений симистор диак
2004 — TRIAC BTB 12 600 B Реферат: заметка по применению симисторного защитного переходного диода AN1966 3 кВт симистор TRIAC BTB 16.600b TRIAC BTB 16 TRIAC BTB 04 переходной диод 600 В схема управления затвором симистора Текст: Нет доступного текста файла	Оригинал	PDF	АН1966 Симистор BTB 12 600 B примечания по применению защита симистора переходный диод АН1966 симистор 3 кВт Симистор BTB 16.600b СИМИСТОР BTB 16 СИМИСТОР БТБ 04 переходный диод 600В схема управления симисторным затвором
1994 — Управление диммером TRIAC I2C Реферат: Симистор с плавным пуском 240в диак с симистором схема управления скоростью двигателя переменного тока параллельный симистор диак с симистором универсальный регулятор скорости двигателя симистор BTA 220в диммер света оптопара симистор симистор диммер микроконтроллер с пересечением нуля c симистор 220в световой диммер Текст: Нет доступного текста файла	Оригинал	PDF	110/240В Управление диммером TRIAC I2C Симистор плавный пуск 240в Диак с симистором схема управления скоростью двигателя переменного тока параллельный симистор диак с симистором универсальный регулятор скорости двигателя СИМИСТОР БТА диммер 220в симистор оптопары микроконтроллер симисторного диммера с переходом через ноль c диммер симистор 220в
2004 — TRIAC BTB 12.600 Реферат: симистор схема генерации импульсов симистор BTA 12-400 TRIAC BTB 16.600 ТОК УДЕРЖАНИЯ симистор BTA 12,600B симисторы BTA 06.600 T схема применения симистора диактора симистор контроль дуги симистор BTA 12 схема зажигания симистора с использованием диака 220v Текст: Нет доступного текста файла	Оригинал	PDF	АН303 СИМИСТОР BTB 12.600 схема генерации импульсов запуска симистора симистор БТА 12-400 СИМИСТОР BTB 16.600 СИМИСТОР ТОКА УДЕРЖАНИЯ BTA 12,600B симисторы БТА 06.600 Т схема приложений симистор диак управление дугой симистора СИМИСТОР БТА 12 схема зажигания симистора с диаком 220в
1997 — Триак медленный на Реферат: Замечания по применению BT136 OM1654 BT134 симистор диммер симистор bt151 симисторный демпфер расчет симисторного демпфера BT151 схема выводов симистора diac bt136 BT151 управление скоростью двигателя Текст: Нет доступного текста файла	Оригинал	PDF
2008 — TRIAC BTB 16 600 BW Резюме: симистор bta06 Z0405 эквивалент TRIAC BTB 12.600 техпаспорт TRIAC BTA 16 600b OPTO TRIAC Z0409 эквивалент Симистор эквивалент Симистор индуктивный справочник по симисторам Текст: Нет доступного текста файла	Оригинал	PDF	АН439 TRIAC BTB 16 600 BW симистор bta06 Эквивалент Z0405 Технический паспорт TRIAC BTB 12.600 СИМИСТОР БТА 16 600б ОПТО СИМИСТОР Z0409эквивалент Эквивалент симистора симистор индуктивный справочник по симисторам
1999 — БТБ15-600Б Реферат: Расчет симисторного демпфера TRIAC RCA BTB15-600B эквивалент RC демпфер двигатель переменного тока Расчет RC демпфера симистор RC демпфер симистор демпфирующий тиристор SCR 600V 8A BTB15600B Текст: Нет доступного текста файла	Оригинал	PDF
1995 — Симистор ВТ 130 Реферат: симистор BT 16 рейтинг BTA16-600b приложение управления двигателем BTA26-600B схема приложение BTa16-600bw управление двигателем двигатель переменного тока симистор bta12 принципиальная схема симистор BT 130 BTA16-600B схема управления нагревом двигатель переменного тока симистор bta16 схема трансформатора микроволновой печи Текст: Нет доступного текста файла	Оригинал	PDF
1999 — W237-02P Аннотация: принципиальная схема приложений симистора BZX84C4U7 базовый микроконтроллер управления симистором фазового угла трехфазное управление симистором схема управления симистором управление двигателем переменного тока с симистором pid Симистор медленно работает на симисторе TIC206 схема управления скоростью двигателя переменного тока с симистором Текст: Нет доступного текста файла	Оригинал	PDF	MSP430 16 бит SLAA043A 16-битный W237-02P схема применения симистора БЗС84К4У7 управление фазовым углом симистора на базе микроконтроллера управление трехфазным симистором схема управления симистором управление двигателем переменного тока с симисторным ПИД-регулятором Симистор медленно включается симистор TIC206 схема управления скоростью двигателя переменного тока с симистором
2006 — ОМ1862 Резюме: симисторный импульсный контроль симистора OM1682A управление мощностью симистора трехфазный ntc симисторный термостат управления нагревателем пропорциональный симисторный термостат пропорциональный симисторный прецизионный симистор схема управления симистором схема управления симистором Текст: Нет доступного текста файла	Оригинал	PDF	ОМ1682А ОМ1682А ОМ1862 симисторный пакетный контроль управление мощностью симистора управление трехфазным симисторным нагревателем ntc термостат пропорциональный симистор термостат пропорциональный симистор прецизионный Схема управления симистором схема управления симистором
1995 — TRIAC BTB 12.600 Реферат: управление дугой симистора TLS106-6 схема генерации импульсов запуска симистора TRIAC BTB 12.600 техпаспорт SGS Z0102MA TRIAC BTB 04 схема запуска тиристора схема запуска симистора приложения sgs Thomson Thyristor Текст: Нет доступного текста файла	Оригинал	PDF
1995 — TRIAC BTB 04 Реферат: 16.600b замечание по применению симистора защита симистора схема привода затвора симистора выбор симистора переходной диод Симистор на симистор 220 симистор BTB 600b симистор BTB 16.600b Текст: Нет доступного текста файла	Оригинал	PDF	000 В/с) 00 Вт/1 мс) СИМИСТОР БТБ 04 16.600б примечания по применению защита симистора схема управления симисторным затвором выбор симистора переходный диод симистор до 220 симистор Симистор BTB 600b Симистор BTB 16.600b
триак cf 406 Реферат: TRIAC Регулятор напряжения схемы плавного пуска с использованием схемы плавного пуска симистора. Замечания по применению плавного пуска симистора. Текст: Нет доступного текста файла	Оригинал	PDF	MLX 50 Гц/60 Гц MLX902xx MLX 22 августа 1998 г. 17 мая 2000 г. симистор cf 406 TRIAC Схема плавного пуска регулятор напряжения на симисторе симисторная схема плавного пуска Симисторный плавный пуск примечание по применению MLX диммер плавный пуск схема генерации импульсов запуска симистора ИС плавного пуска двигателя переменного тока СИМИСТОРНЫЙ КОНТРОЛЛЕР ФАЗОВОГО УГЛА
1998 — TRIAC 137 Abstract: bcd to hex СИМИСТОР ФАЗОВЫЙ УГЛОВОЙ КОНТРОЛЛЕР симистор 139 Приложение MOC3021 оптосимисторный угловой фазовый регулятор TRIAC 137 PIN OUT OPTO TRIAC оптосимистор moc3021 параллельный симистор Текст: Нет доступного текста файла	Оригинал	PDF	PIC12C5XX MOC8021 ДС40160А/5 017-страница СИМИСТОР 137 bcd в шестнадцатеричный СИМИСТОРНЫЙ КОНТРОЛЛЕР ФАЗОВОГО УГЛА симистор 139Приложение MOC3021 оптосимисторный угловой фазовый контроль ВЫВОД СИМИСТОРА 137 ОПТО СИМИСТОР опто симистор moc3021 параллельный симистор
1999 — ДИАК Br100 Реферат: симистор 216 MSD306 MSD308 диак с симистором диктор с регулятором скорости переменного тока симистор схема управления двигателем 220 В диак симистор схема управления двигателем MSD300 MSD301 симистор BR100 Текст: Нет доступного текста файла	Оригинал	PDF
1999 — симистор 216 Реферат: RC демпфер dv/dt справочник Симистор медленно включенный RC демпфер двигатель переменного тока scs тиристор 3-фазный симистор двигателя RC демпфирующий тиристор конструкция параллельный симистор коммутация симистора трехфазное управление симистором Текст: Нет доступного текста файла	Оригинал	PDF	ФС013 симистор 216 Справочник RC демпфера dv/dt Симистор медленно включается RC демпфирующий двигатель переменного тока скс тиристор 3-фазный симистор двигателя Конструкция демпфирующего тиристора RC параллельный симистор симисторная коммутация управление трехфазным симистором
2004 — TRIAC BTB 16 600 BW Реферат: TRIAC BTa 12 600 BW. Замечания по применению, оптодиак с переходом через нуль. BTA16-600b. Приложение для управления двигателем. BTB16-600bw. 220 В переменного тока 50 Гц Текст: Нет доступного текста файла	Оригинал	PDF	АН439 TRIAC BTB 16 600 BW Рекомендации по применению TRIAC BTa 12 600 BW оптодиак с пересечением нуля BTA16-600b прикладное управление двигателем BTB16-600bw приложение управления двигателем двигатель переменного тока симистор bta16 Схема симистора двигателя переменного тока bta16 схема приложений симистор диак Рекомендации по применению TRIAC BTa 16 600 BW управляющий симистор DIAC 220v ac 50hz
2004 — симистор Fairchild без снаббера Реферат: Схематическое обозначение TRIAC FT 12 для металлооксидного варистора SURGE IEEE-472 симистор с управлением фазой симисторный снабберный варистор POWER TRIAC MOC3052 ПРИМЕНИТЕЛЬНЫЕ ЦЕПИ moc3051 MOC3052M Текст: Нет доступного текста файла	Оригинал	PDF	МОК3051-М МОК3052-М МОК3051-М МОК3052-М бездемпфирующий симистор Fairchild ТРИАК ФУТ 12 условное обозначение металлооксидного варистора SURGE IEEE-472 управление фазой симистора симисторный демпфирующий варистор СИМИСТОР МОЩНОСТИ ПРИКЛАДНЫЕ ЦЕПИ MOC3052 мок3051 МОС3052М
2002 — Приложение TRIAC moc3023 Диммер со схемой Реферат: диммер moc3023 Оптопара с симистором MPSa40 Применение Симисторный оптопара Световой диммер со схемой Принципиальная схема управления скоростью двигателя переменного тока с симистором Схема управления скоростью двигателя переменного тока с симистором УНИВЕРСАЛЬНАЯ ЦЕПЬ СКОРОСТИ ДВИГАТЕЛЯ симисторная оптопара как связать оптопару с симисторным диммером света moc3023 Текст: Нет доступного текста файла	Оригинал	PDF	Ан-3006 AN300000xx Применение TRIAC moc3023 Light Dimmer со схемой moc3023 диммер Оптопара с симистором MPSa40 Диммер для оптопары TRIAC со схемой схема управления скоростью двигателя переменного тока с симистором схема управления скоростью двигателя переменного тока с симистором УНИВЕРСАЛЬНАЯ ЦЕПЬ СКОРОСТИ ДВИГАТЕЛЯ симисторная оптопара как подключить оптопару к симистору moc3023 диммер
Резистивно-емкостной демпфирующий тиристор с индуктивной нагрузкой Аннотация: симистор RC демпфер Затвор выключения симистор Индуктивная нагрузка симистора Индуктивная нагрузка RC конструкция тиристора конструкция демпфера симистора конструкция демпфера симистора индуктивный симистор симистор с демпфером симистор замечание по применению демпфера симистор Текст: Нет доступного текста файла	Оригинал	PDF	Ил410, Ил420. 26 октября 2005 г. Индуктивная нагрузка конструкции демпфера RC симистор RC демпфер Ворота выключить симистор Индуктивная нагрузка симистора Конструкция тиристора с индуктивной нагрузкой RC конструкция симисторного демпфера симистор индуктивный симисторный демпфер симистор с демпфером Демпфер для примечаний к применению TRIAC
тиристор ДТФ Резюме: bt138e BTA208-600B, эквивалентный BT136, примечания по применению om1654 BT136, эквивалентный симистору, управление скоростью двигателя BT151, книга схем управления двигателем симистора, ЗАМЕНА ТРАНЗИСТОРА TRIAC MAC 15A, 1993 г. Текст: Нет доступного текста файла	OCR-сканирование	PDF
2005 — TRIAC FT 12 Аннотация: симисторное управление фазой Fairchild snubberless симистор 400v 15A симисторное реле ртутное симисторное демпферное варисторное управление скоростью двигателя переменного тока с симисторным симистором RC демпферная схема регулируемого диммера твердотельное реле симистор медленное включение Текст: Нет доступного текста файла	Оригинал	PDF	МОК3051М, МОС3052М MOC3051M МОС3052М Е , ТРИАК ФУТ 12 управление фазой симистора бездемпфирующий симистор Fairchild симистор 400В 15А реле ртутное смачиваемое симисторный демпфирующий варистор схема управления скоростью двигателя переменного тока с симистором симистор RC демпфер схема регулируемого диммера твердотельное реле Симистор медленно включается

Предыдущий 1 2 3 . .. 23 24 25 Далее

Типы выходов ПЛК | Модули дискретного вывода ПЛК

Типы выходов ПЛК

Выходы ПЛК бывают двух основных типов:

(1) релейный

(2) полупроводниковый

транзистор или TTL-логика (постоянный ток) и симистор (переменный ток).

Релейные выходы обычно используются для управления током до 2 А или когда требуется очень низкое сопротивление.

Транзисторные выходы представляют собой открытый коллектор с общим эмиттером или эмиттерный повторитель.

Этот тип выхода может управлять лампами и маломощными схемами постоянного тока, такими как небольшие реле постоянного тока.

Логические выходы TTL доступны для управления логическими схемами. Выходы симистора используются для управления маломощными нагрузками переменного тока, такими как освещение, пускатели двигателей и контакторы.

Как и блоки ввода, блоки вывода доступны с общей клеммой и изолированы друг от друга.

Тип выбранного выходного устройства будет зависеть от управляемых выходов и мощности, доступной для управления этими устройствами.

Как правило, питание для устройств вывода должно подаваться отдельно, поскольку в зависимости от устройства может быть широкий спектр требований.

Релейные выходы

Как указано выше, релейные выходы обычно используются для управления умеренными нагрузками (примерно до 2 А) или когда требуется очень низкое сопротивление во включенном состоянии.

Релейные контакты представлены тремя основными схемами или формами. Три схемы: ФОРМА A, ФОРМА B и ФОРМА C.

A ФОРМА Контакт реле представляет собой однополюсный нормально разомкнутый контакт. Это аналогично нормально разомкнутому выключателю с одним контактом.

Контакт реле ФОРМЫ B представляет собой однополюсный нормально замкнутый контакт, аналогичный одиночному нормально замкнутому переключателю.

Контакт реле FORM C представляет собой однополюсный двухпозиционный контакт. Схематические символы для трех типов расположения показаны на рисунке ниже:



Указав контакт FORM C, обе формы A и FORM B можно получить, используя либо нормально открытую часть контакта FORM C в качестве контакта FORM A, либо используя нормально замкнутую часть контакта FORM C в качестве контакта FORM A. Б контакт.

Релейные выходы также доступны с общей клеммой и в виде изолированных контактов. Выходной блок с тремя контактами FORM C, имеющими общую клемму, показан на рисунке ниже.

Обратите внимание, что на этом рисунке общая клемма каждого из трех реле подключена к одной общей клемме выходного блока, обозначенного OUTPUT COM.

Поскольку все реле имеют одну общую клемму, все источники питания (их может быть один или несколько), связанные с управляемыми выходами, должны иметь одно общее соединение.

Обратите внимание, что каждый выход имеет два помеченных выхода: NC (нормально закрытый) и NO (нормально открытый). За NC и NO следует номер, который является номером выхода, связанного с терминалом.

Когда выход выключен, клемма OUTPUT COM подключается к клемме NC, связанной с этим выходом. Когда выход включен, клемма OUTPUT COM подключается к соответствующей клемме NO.



На этом рисунке показан источник питания переменного тока, которым может быть сеть здания 120 В переменного тока. Обратите внимание, что схема подключения на этом рисунке показывает, что лампа LT1 загорается только тогда, когда ВЫХОД 1 включен.

Это связано с тем, что лампа подключена к клемме NO для ВЫХОДА 1. Лампа LT2, однако, подключена к клемме NC для ВЫХОДА 3. Эта лампа будет гореть, когда ВЫХОД 3 выключен.

Это означает, что если ПЛК обесточится, загорится лампа LT2, так как не будет питания для включения выходных реле в ПЛК. В лестничной диаграмме ВЫХОД 3 можно запрограммировать как постоянно включенную катушку.

В результате, пока ПЛК включен и работает, лампа LT2 не горит. Если ПЛК потерял питание, загоралась лампочка LT2, указывая оператору, что в ПЛК возникла проблема.

Этот метод также можно использовать в качестве средства обслуживания, позволяющего техническому обслуживанию быстрее устранять неполадки и ремонтировать систему. Также на рисунке показана катушка К1, подключенная к ВЫХОДУ 2.

Это может быть соленоид, который перемещает плунжер в ползун, чтобы зафиксировать его на месте, или это может быть катушка пускателя двигателя, используемая для управления питанием двигателя, который требует больше тока, чем реле в выходном блоке может безопасно выдержать. .

Обратите внимание, что для использования в этой ситуации катушка K1 должна быть рассчитана на использование переменного тока при напряжении, доступном от источника питания переменного тока.

Каждый из этих выходов можно рассматривать как переключатель, управляющий лампочкой. Можно использовать нормально замкнутый переключатель или нормально открытый переключатель.

Выключатель подключается последовательно с лампочкой и источником питания для управления током, подаваемым на свет.



В блоке вывода этого типа контакты реле не соединены между собой. Эти выходные контакты могут использоваться для любых целей, чтобы управлять любыми тремя выходными устройствами, не заботясь о соединении между источниками питания.

Каждый выход имеет три клеммы. Клемма C является общей клеммой реле. Клемма NO является нормально открытым контактом, а клемма NC является нормально замкнутым контактом реле.

Клеммы NC и NO имеют номер, следующий за ними, который является номером соответствующего выхода, и один и тот же номер указан для каждой клеммы C, а также указывает, что он связан с конкретным выходом.

Как и в случае блока общего релейного выхода на рисунке «Общий релейный выход», контакт NO замыкается только при включении выхода, а контакт NC открывается только при включении выхода.

На приведенном ниже рисунке показана типовая схема подключения выходов системы с использованием выходного блока с тремя изолированными выходами FORM C. На рисунке ниже три выхода управляют устройствами с тремя различными требованиями к мощности.

ВЫХОД 1 управляет лампой постоянного тока LT1, которая имеет собственный источник питания постоянного тока. Обратите внимание, что лампа LT1 будет гореть всякий раз, когда ВЫХОД 1 выключен. Возможно, это индикатор неисправности системы.

Лампа LT2 — это лампа переменного тока, имеющая собственный источник переменного тока. LT2 также загорается, когда OUTPUT 3 выключен. Это может быть использовано в качестве индикации неисправности.

ВЫХОД 2 подключен к выпускному клапану, который имеет внутренний источник питания и требует только замыкания контакта для выпуска. В этом случае выпускной клапан подключается к нормально закрытой клемме ВЫХОДА 2.

Это соединение обеспечивает перевод выпускного клапана в состояние выпуска в случае отключения питания ПЛК. Это может быть требованием обеспечить безопасное состояние машины в случае отказа системы.

Обратите внимание, что в проводке ВХОДА 1 и ВХОДА 3 проводка предусматривает последовательное подключение источника питания, выключателя и светильника, при этом выключатель управляет подачей тока к светильнику.

Изолированная контактная проводка

Выходы твердого состояния

Существует несколько типов выходов с твердым состоянием в ПЛК. Три популярных типа: транзистор, симистор и ТТЛ. Все эти три выходных блока обычно имеют общую клемму, хотя симисторные выходные блоки доступны в изолированной конфигурации.

Блоки транзисторных выходов обычно представляют собой открытый коллектор с общим выводом, подключенным к эмиттерам всех выходов.

Блок транзисторных выходов с тремя выходами с открытым коллектором показан на рисунке ниже. В большинстве, если не во всех блоках транзисторных выходов, транзисторы оптически изолированы от ПЛК.

Транзисторы, показанные на рисунке ниже, являются оптически изолированными устройствами. В этом блоке все эмиттеры выходных транзисторов подключены к одной общей клемме с маркировкой OUTCOM. Транзисторы, содержащиеся в этом блоке, имеют тип NPN, хотя доступны блоки PNP.

Доступны два различных типа транзисторных блоков, которые описываются как источники и приемники. Блоки NPN называются приемниками, а блоки PNP — источниками.

Блок, показанный на рисунке ниже, содержит стоковые выходы. Это означает, что транзистор сконфигурирован для отвода тока на общий вывод, то есть выходы будут иметь ток, протекающий в вывод.



Другой способ взглянуть на разницу состоит в том, что выход-приемник будет тянуть выходное напряжение в отрицательном направлении, а выход-источник будет тянуть выходное напряжение в положительном направлении.

Описание источника и стока соответствует обычному течению тока от положительного к отрицательному. Блок вывода транзистора-источника показан на рисунке ниже.

Обратите внимание, что используемые транзисторы относятся к типу PNP и что общая клемма должна быть подключена к положительной клемме источника питания, чтобы транзистор был правильно смещен.

Это заставит выходы подтягиваться в положительном направлении, когда транзистор включен (выход-источник).



На этой схеме показаны три устройства вывода, подключенные к блоку вывода. Лампа LT1 загорается, когда ВЫХОД 1 включается, так как выходной транзистор насыщается, когда выход включается.

Насыщенный транзистор пропускает ток на клемму OUTCOM, вызывая протекание тока в лампе. OUT2 подключен к катушке K1. Это может быть соленоид или реле. На это устройство подается питание, когда ВЫХОД 2 включается, что приводит к насыщению выходного транзистора.

Обратите внимание, что диод CR1 подключен к K1 таким образом, что обычно он имеет обратное смещение. Этот диод предотвращает чрезмерное нарастание напряжения на K1, когда выходной транзистор закрывается. Когда выходной транзистор закрывается и магнитное поле в катушке начинает разрушаться, возникает напряжение, противоположное приложенному напряжению.

Без контроля это напряжение может достигать нескольких сотен вольт. Такое высокое напряжение быстро разрушит выходной транзистор. Напряжению не позволяют нарастать, потому что ток, развиваемый разрушающимся полем, шунтируется через диод.

Блоки транзисторных выходов теперь обычно имеют этот диод, встроенный в блок вывода для защиты. Также некоторые реле выпускаются с установленным этим диодом. Также обратите внимание, что схема на рисунке ниже включает два отдельных источника питания, один из которых обеспечивает питание для LT1, а другой обеспечивает питание для K1 и LT2.

Это типичная ситуация, поскольку могут быть случаи, когда устройства, подключенные к выходному блоку, работают при разных напряжениях. В этом случае LT1 может быть 5-вольтовой лампой, а LT2 и K1 — 24-вольтовыми устройствами.

Единственное требование состоит в том, что два источника питания (PS1 и PS2) должны иметь общую отрицательную клемму, подключенную к клемме OUTCOM.

                                                                             Все выходные симисторы имеют одну общую клемму, которая будет подключена к одной стороне источника питания переменного тока, обеспечивающего питание для управляемых выходных устройств.

Каждый симистор срабатывает, когда связанный с ним выход включается. Доступны устройства, которые имеют встроенные сети с нулевым кроссовером, чтобы обеспечить снижение шума, позволяя симистору включаться только в то время, когда сигнал питания пересекает ноль вольт.

Шум и всплески тока могут генерироваться при включении симистора, если напряжение переменного тока находится на некотором напряжении, отличном от нуля, поскольку напряжение на управляемом устройстве вывода будет мгновенно изменяться от нуля при выключенном симисторе до любого значения переменного тока напряжение есть при включении.

Если симистор включается в то время, когда напряжение переменного тока проходит через ноль вольт, таких всплесков не будет. Обратите внимание, что выходы симистора, показанные на рисунке ниже, оптически изолированы от ПЛК.

Это позволяет ПЛК управлять очень высокими уровнями напряжения (120–240 В переменного тока) с изоляцией этих напряжений от низковольтной схемы ПЛК. Рис. Как видно на схеме, общий вывод симисторов подключен к одной стороне источника переменного тока, питающего выходные устройства, управляемые блоком.

Выходные блоки доступны с различными номиналами напряжения и тока. Устройства, управляемые блоком вывода, показанные на рисунке ниже, выглядят так же, как устройства на рисунке проводки транзисторных выходов.

Разница в том, что все устройства на Рисунке Транзисторного Выхода — устройства постоянного тока, а все устройства на Рисунке ниже работают от переменного тока. Также обратите внимание, что диод на K1 отсутствует на чертеже симисторного выходного блока.

Это связано с тем, что симистор выключается, когда приложенный ток пересекает ноль вольт. В результате либо присутствует очень слабое магнитное поле, либо магнитное поле отсутствует, когда симистор выключается, и скачок напряжения, присутствующий в системе постоянного тока, обычно не является проблемой.

Это все еще может быть проблемой, если катушка имеет высокую индуктивность, потому что напряжение и ток будут настолько не совпадать по фазе, что некоторое напряжение все еще будет присутствовать, когда ток пересекает ноль.

В этом случае последовательное соединение сопротивления и емкости подключается параллельно катушке. Эта последовательная RC-цепь называется снаббером.

Клемма источника переменного тока, обычно подключаемая к общей клемме выходного блока, является нейтральным выводом источника.

                                                                           Обратите внимание, что эти выходы также оптически изолированы.

В некоторых случаях они могут быть прямыми и не оптически изолированными, но изолированные блоки обеспечивают лучшую защиту ПЛК. Выходы блока TTL имеют общую клемму (OUTCOM), которая должна быть подключена к отрицательной клемме источника питания для внешних устройств TTL, управляемых выходным блоком.

Для некоторых блоков вывода TTL требуется, чтобы источник питания 5 В постоянного тока для выходной схемы был подключен к блоку вывода, чтобы также обеспечить питание его внутренней схемы TTL.

Соединение этих выходов с внешней схемой TTL будет таким же, как и для любых других соединений TTL. Единственная проблема с этими выходами заключается в том, что различные производители ПЛК определяют выходы как с положительной или отрицательной логикой.

То, как это обрабатывается в релейной диаграмме, зависит от данной спецификации.



Электропроводка для каждого типа устройства имеет решающее значение для правильной работы устройства. Необходимо проявлять большую осторожность, чтобы обеспечить правильную работу выходного или входного блока без причинения ущерба.

Кроме того, существуют вопросы безопасности, которые необходимо учитывать при планировании и реализации проводки системы, чтобы система не представляла опасности для людей, эксплуатирующих ее и обслуживающих ее.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

Функция фиксации ПЛК

Электрическая сигнальная и управляющая проводка

Лестничные диаграммы ПЛК

Нормально разомкнутый или нормально замкнутый

Нормально разомкнутый или нормально замкнутый

Цепь релейной петли Получите первым свое электронное письмо 9013 .

Мы обещаем не рассылать вам спам. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Университет Пешавара

• Департамент здравоохранения и физического воспитания (HPE) UoP был открыт вице-канцлером профессором доктором Мухаммадом Идрисом в Институте образования и исследований Университета Пешавара.

• Известный буддийский монах Таиланда Араявангсо преподносит сувенир вице-канцлеру профессору доктору Мухаммаду Идрису в музее сэра Сабизады Абдул Кайюма (SSAQ) Университета Пешавара.

• Вице-канцлер профессор д-р Мухаммад Идрис открывает обновленную и реабилитированную Центральную библиотеку Пешаварского университета.

• Вице-канцлер профессор д-р Мухаммад Идрис вручает сувенир послу Азербайджана в Пакистане Х. Е. Хазару Фархадову после его визита в Пешаварский университет.

• Вице-канцлер профессор д-р Мухаммад Идрис получает награду за академические успехи 2022 года от губернатора Пенджаба Мухаммада Балиг Ур Рехмана на церемонии, организованной Ассоциацией университетов частного сектора Пакистана (APSUP) в отеле PC Hotel Lahore.

• Накануне празднования 75-летия независимости студенты и сотрудники Университетской модельной школы, Университетской государственной школы, Университетского колледжа для мальчиков и Колледжа домоводства сфотографировались с вице-канцлером профессором доктором Мухаммадом Идрисом в конференц-зале.

• Китайский учебный центр Пешаварского университета в сотрудничестве с пакистанско-китайской ассоциацией дружбы КП отпраздновал 75-й день независимости Исламской Республики Пакистан в Китайском учебном центре.

• Исламский центр шейха Зайда в сотрудничестве с Пакистанским советом друзей мировых религий-веры отпраздновал 75-й День независимости Исламской Республики Пакистан в Общественном центре учителей Университета Пешавара.

• Вице-канцлер UoP профессор д-р Мухаммад Идрис встретился с профессором д-ром Мухтаром Ахмедом, недавно назначенным председателем Комиссии по высшему образованию в Исламабаде, и обсудил вопросы университета.

• Генеральный директор Faysal Bank г-н Юсаф Хуссейн (справа) представляет каллиграфию Asma-Ul-Husna вице-канцлеру профессору доктору Мухаммаду Идрису в офисе VC.

• Вице-канцлер профессор д-р Мухаммад Идрис вручает сувенир д-ру Нуру Мухаммаду, заведующему кафедрой спортивных наук и физического воспитания Гомальского университета, Д.И.Хану, после его визита в Пешаварский университет.

• Профессор VC UoP д-р Мухаммад Идрис (справа) вручает сувенир профессору д-ру Масуму Ясинзаю, заслуженному профессору биохимии и в настоящее время ректору Международного исламского университета в Исламабаде (IIUI) после его визита в Университет Пешавара.

• Вице-канцлер профессор д-р Мухаммад Идрис вручает сувенир д-ру Шахане Урудж Казми, вице-канцлеру Женского университета Сваби, после ее визита в Пешаварский университет.

• Секретарь HED г-н Давуд Хан и профессор VC UoP д-р Мухаммад Идрис в сопровождении профессора сельскохозяйственного университета VC д-ра Джехана Бахта и спортивного директора г-на Бахр-и-Карама открывают соревнования по борьбе и тяжелой атлетике в рамках Молодежной программы премьер-министра.

• Преподаватели и студенты факультета наук об окружающей среде на групповом фото после посещения однодневного семинара, посвященного «Всемирному дню окружающей среды».

• Выпускники JCW и преподаватели вместе с вице-канцлером профессором доктором Мухаммадом Идрисом в 23-м созыве Женского колледжа Джинна (JCW) Пешаварского университета.

• Вице-канцлер профессор доктор Мухаммад Идрис открыл трехдневный литературный фестиваль в Институте образования и исследований.

• Всемирная организация здравоохранения (ВОЗ) жертвует машину скорой помощи; Доктор Палита Махипала, представитель страны, передает медицинскую помощь вице-канцлеру профессору доктору Мухаммаду Идрису для пяти женских общежитий в кампусе.

• Подписан меморандум о взаимопонимании между Университетом Пешавара и Фондом образования мира в Исламабаде. Вице-канцлер профессор д-р Мухаммад Идрис обменивается документом о меморандуме о взаимопонимании

• Недавно назначенные достойные преподаватели (профессора, доценты, доценты и преподаватели) на групповом фото с вице-канцлером профессором доктором Мухаммедом Идрисом.

• Встреча с соболезнованиями бывшему президенту ОАЭ Халифе бен Заиду Аль Нахайяну состоялась в Исламском центре шейха Зайда, UoP, где вице-канцлер профессор д-р Мухаммад Идрис вместе с директором д-ром Рашидом Ахмадом, д-ром М. Фаруком, преподавателями, сотрудниками и студентами молились за ушедшая душа.

• Заседание Исследовательского совета Департамента наук об окружающей среде, состоявшееся 29 сентября 2022 г. под председательством профессора, доктора Мохаммада Нафиса. Новые курсы MS, M.Phil и Ph.D. рекомендованы на утверждение Ученому совету.

• Г-н Асим Саджад, магистр философии. ученый успешно защитил степень магистра философии. диссертация под руководством доктора Шаха Хайдера Хана, доцента кафедры физики UoP, и под руководством доктора Гулама Муртазы, доцента кафедры физики Исламийского колледжа в Пешаваре. Его внешним экзаменатором был доктор Абдул Вахид, доцент кафедры физики Исламского колледжа в Пешаваре. Работа проводилась совместно на кафедре физики УОП и колледжа Исламия в Пешаваре.

• Г-н Асим Саджад, магистр философии. ученый успешно защитил степень магистра философии. защитил диссертацию на тему «Исследование основных принципов неорганических двойных перовскитов, не содержащих свинца, Cs2AgSbX6 (X=Cl, Br, I) для оптических и термоэлектрических применений» под руководством доктора Шаха Хайдера Хана, доцента физического факультета Пешаварского университета, под совместным руководством доктора Гулама Муртазы, доцента кафедры физики Исламийского колледжа в Пешаваре. Его внешним экзаменатором был доктор Абдул Вахид, ассистент специалиста.

• Халима Якуб из Департамента наук об окружающей среде Пешаварского университета защитила диссертацию о грунтовых водах, воздействии на них твердых отходов и их рекультивации. Она предложила комплексную и эффективную систему управления сбросом бытового мусора в пригороде Пешавара и оценку его негативных последствий. Халима успешно защитила кандидатскую диссертацию. Она завершила свою диссертацию под руководством доктора Саиды Юсуф.

• Общественная защита научного сотрудника

  Г-жа Суфия Ифтихар, доктор философии. ученый кафедры статистики успешно защитила кандидатскую диссертацию. Работала под руководством доктора Аламгира, доцента кафедры статистики. Ее внешними экспертами были д-р Саджад Ахмад Хан, адъюнкт-профессор Колледжа Исламия в Пешаваре, и д-р Дост Мухаммад Хан, заведующий кафедрой статистики Марданского университета имени Абдула Вали Хана.

• Государственная защита научного сотрудника

  Департамент компьютерных наук: Канвал Эджаз успешно защитила докторскую диссертацию под руководством профессора доктора Саида Махфуза и под руководством доктора М. Зубаира, KKKUK. Экзаменаторами были профессор д-р Кашиф Кифаят, Университет Эйр, Исламабад, и профессор д-р Джамиль Ахмед, Университет Малаканда.

• Государственная защита научного сотрудника

  Департамент компьютерных наук: Г-н Фазал Аман успешно защитил докторскую диссертацию под руководством профессора доктора Ажара Рауфа и под руководством доктора Рехмана Али. Экзаменаторами были д-р Фахре Алам, Малакандский университет, и д-р Саджид Анвар, IMSciences.

• Магистр философии. Защита научного сотрудника

  Г-жа Нимра Нур защитила диссертацию о сточных водах и их очистке в топленом масле. Для этого была предложена комплексная и эффективная система управления путем оценки отходов, образующихся ежедневно в производстве топленого масла. Нимра Нур успешно защитила диссертацию. Она завершила свою диссертацию под руководством профессора доктора Мухаммада Нафиса.

• Общественная защита ученого-исследователя

  Г-н Асим Саджад, магистр философии. ученый кафедры физики успешно защитил кандидатскую диссертацию. Он работал под руководством доктора Шаха Хайдера Хана, доцента кафедры физики. Его соруководителем был доктор Гулам Муртаза, доцент кафедры физики Исламского колледжа в Пешаваре. Его внешним экзаменатором был доктор Абдул Вахид, доцент кафедры физики Исламского колледжа в Пешаваре.

• Г-н Аджмал Хан с кафедры зоологии успешно защитил докторскую диссертацию под руководством доцента доктора Мухаммада Хисруна. Его экзаменаторами были д-р Мухаммад Шахид, адъюнкт-профессор Сельскохозяйственного университета Фейсалабада, д-р Гаухар Рахман, адъюнкт-профессор, Университет Абдул Вали Хана в Мардане, и д-р Фарра Заиди, адъюнкт-профессор, UoP.

• Г-жа Тахира Насиб с научным руководителем профессором (справа) доктором Гуламом Мустафой, бывшим деканом профессором доктором Аднаном Сарваром Ханом и председателем профессором доктором Хуссейном Шахидом Сохерворди после успешной защиты докторской диссертации в области международных отношений.

• Г-н Асиф Раза из Центра биоразнообразия растений успешно защитил докторскую диссертацию под руководством доктора Сайеда Мукарама Шаха. Его экзаменаторами были профессор д-р Муштак Ахмад, QAU Исламабад, профессор д-р Самин Джан, Колледж Исламия, Пешавар, и д-р Лал Бадшах, UoP.

• кандидат наук Защита научного сотрудника

  Г-жа Айеша Хан в групповом фото со своими руководителями и экзаменаторами после успешной защиты докторской степени. Тезис.

• кандидат наук Защита научного сотрудника

  Г-н Бахт Заман успешно защитил докторскую диссертацию под руководством профессора д-ра Альтафа Уллы Хана FCCU, Lahore and Co. Его экзаменаторами были профессор д-р Шах Джахан Сайед, д-р Рехман Улла, KUST и д-р Амир Хамза Бангаш.

• Д-р Файзулла Джан подчеркивает важность Шанхайской организации сотрудничества (ШОС) для Пакистана в достижении регионального мира и стабильности на встрече за круглым столом, организованной Департаментом журналистики и Информационным агентством и радио Sputnik, Россия.

• Кандидат наук. Защита научного сотрудника

  Г-жа Айеша Хан, доктор философии. Ученый Центра краеведения успешно защитила диссертацию под руководством профессора Салмана Бангаша. Внутренним экзаменатором был профессор Шабир Ахмад Хан. Внешними экзаменаторами были профессор Сайед Вакар Али Шах и профессор Мухаммад Икбал Чавла.

• кандидат наук Защита научного сотрудника

  Г-жа Сара Наваз и гордые члены группы после успешной защиты Сарой докторской степени в области наук об окружающей среде.

• Первое ознакомительное занятие, организованное полицией кампуса для студентов факультета социальной работы Пешаварского университета, на котором г-н Мухаммад Хуссейн, комендант полиции кампуса Пешаварского университета, проинформировал студентов о соответствующих обязательствах столичной полиции и Пешаварского университета.
