Russian HamRadio — Управление нагрузкой на переменном токе.

В настоящей статье рассматривается несколько простых вариантов управления нагрузкой, включенной в цепь переменного тока, и описываются их достоинства и недостатки. При создании современных устройств автоматики часто возникает задача коммутации нагрузки, включенной в цепь переменного тока. Такой нагрузкой могут быть различные нагревательные и осветительные элементы, силовые пускатели, трансформаторы, двигатели и т. п. Рис.1. Существует много относительно простых схем узлов, позволяющих выполнить эту задачу.   Все варианты можно разделить на ряд групп: • использование электромагнитных реле; • коммутация диагонали диодного моста; • использование твердотельных реле; • использование оптотиристоров и оптосимисторов; • использование оптронов; • использование драйверов тиристоров и симисторов. Рис.2. Узлы с использованием электромагнитных реле являются наиболее простыми, однако они имеют множество недостатков. Рис.3. Наиболее серьезными из них являются значительное время срабатывания, что не позволяет использовать их в импульсных устройствах управления, дребезг контактов, их искрение и обгорание, относительно малый ресурс, малая распространенность малогабаритных реле, способных коммутировать большие токи, большое содержание драгоценных металлов и высокая стоимость мощных реле. В настоящее время узлы с электромагнитными реле считаются морально устаревшими и используются редко, в основном в устройствах, в которых переключение происходит достаточно редко. Узлы с коммутацией диагонали диодного моста находят достаточно широкое применение в радиолюбительской практике. Рис.4. Для коммутации используются мощные высоковольтные транзисторы или тиристоры. На рис. 1 показана типовая схема с коммутацией диодного моста с помощью транзистора, описанная, например, в [1, 2], а на рис. 2— с помощью тиристора [3, 4]. К недостаткам приведенных вариантов следует, в первую очередь, отнести гальваническую связь цепей управления с сетью. При этом необходим изолированный источник питания и повышенные меры безопасности при наладке и эксплуатации. Узел имеет большое число элементов, в том числе — пять мощных (четыре диода и транзистор или тиристор), которые при больших токах нагрузки имеют повышенную температуру и нуждаются в теплоотводе. В последнее время за рубежом получили широкое распространение так называемые “твердотельные реле”, представляющие собой специализированный оптрон, светодиод которого открывает двунаправленный ключ, выполненный на полевых транзисторах. Рис.5. Примером может служить серия приборов HSR312/412 фирмы Fairchild Semiconductors [5] (рис. 3). Твердотельные реле, рассчитанные на малые токи (до 1 А), иногда применяются для коммутации диагонали диодного моста, вследствие чего несколько уменьшаются габариты и стоимость изделия (рис. 4). Сильноточные твердотельные реле могут использоваться для коммутации нагрузки непосредственно (рис. 5), но имеют очень высокую стоимость (несколько десятков долларов) и достаточно дефицитны, поэтому в отечественной практике применяются редко. Довольно часто и в промышленной, и в радиолюбительской отечественной аппаратуре встречаются узлы с использованием оптотиристоров (например, Т0125-10) и оптосимисторов (например, ТСО142-40). Рис.6. Это довольно удобные в эксплуатации сильноточные приборы. На рис. 6 показана типовая схема включения оптосимистора, а на рис. 7 — двух включенных встречно-параллельно оптотиристоров. Описанные варианты имеют три серьезных недостатка. Во-первых, эти полупроводниковые приборы имеют мощные светодиоды с большим током открывания (220…300 мА). Это заставляет разработчиков использовать мощные транзисторные ключи, между коллектором и плюсом источника питания (+ 5В) которых включаются последовательно соединенные гасящий одноваттный резистор 15. ..22 Ом и светодиод оптосимистора или два соединенных последовательно светодиода оптотиристоров. Рис.7. Во-вторых, стоимость оптосимисторов довольно велика и составляет примерно $2,7…3, стоимость всего узла на оптосимисторе может достигать $4…5, а на двух оптотиристорах и того более. В третьих, описываемые приборы недостаточно устойчиво открываются постоянным током при малых коммутируемых напряжениях или токах, что заставляет разработчиков для их включения использовать серию импульсов, усложняет схему и еще больше повышает стоимость. Некоторые разработчики используют обычные симисторы, управляемые через динисторные или другие оптроны. Один из таких вариантов включения описан в [6] и показан на рис. 8. Недостатками таких узлов являются необходимость тщательного подбора оптронов для обеспечения близких значений углов открывания симистора при разных полуволнах, а также значительное число элементов и относительно высокая стоимость. Рис.8. Учитывая актуальность проблемы управления нагрузкой, включенной в сеть переменного тока, а также недостатки описанных выше методов, некоторые фирмы освоили выпуск малогабаритных и низкостоимостных микросхем драйверов симисторов и тиристоров. Наиболее известным производителем таких микросхем является фирма Fairchild Semiconductors [5]. Она производит микросхемы драйверов двух типов: с произвольным моментом включения и с привязанным к прохождению напряжения через нуль. Первый тип микросхем содержит светодиод и оптосимистор, второй — те же элементы и специальную цепь определения перехода переменного напряжения через нуль (ZCC — Zero-Cross Circuit). Рис.9. Именно эта цепь и включает симистор в соответствующий момент. Схема микросхемы драйвера с включением в произвольный момент показана на рис. 9, а микросхемы драйвера с включением в момент прохождения через нуль — на рис. 10. Первый вариант микросхем предназначен для управления нагрузкой в устройствах с широтно-импульсной модуляцией. При его использовании в момент включения мощных симисторов (тиристоров) возникают большие импульсные помехи , и требуется применение эффективных сетевых фильтров. Рис.10. Второй вариант предназначен для использования в медленнодействующих малошумящих коммутаторах, в которых мощные симисторы (тиристоры) включаются при малых напряжениях, близких к нулю, и не создают больших помех. Стоимость таких микросхем достаточно низкая, примерно $0,5. Микросхемы драйверов, имеющие индивидуальные номера, оканчивающиеся на 1, 2 и 3, обеспечивают включение нагрузки при подаче на светодиод тока, соответственно равного 15, 10 и 5 мА. Рис.11. Типовая схема включения драйвера для случая управления мощным симистором приведена на рис. 11, а для случая управления двумя встречно-параллельно включенными тиристорами — на рис. 12 [7]. Показанные на рисунках RC-цепочки, включенные параллельно симистору (тиристорам), рекомендуется использовать для улучшения их динамических характеристик. Меньшее из диапазона сопротивление резистора соответствует резистивной нагрузке, а большее — индуктивной. Стоимость такого узла обычно не превышает $2. Хорошие динамические характеристики, низкие токи управления и малые габаритные размеры позволяют считать их наиболее целесообразными как для профессионального, так и для любительского применения.   Рис.12. Приведенные в данной статье схемы управления нагрузкой, включенной в цепь переменного тока, а также отмеченные достоинства и недостатки позволят читателю легче ориентироваться в всех возможных вариантах решения этой задачи и выбрать вариант, наиболее удовлетворяющий конкретным техническим требованиям с учетом доступности и стоимости элементов.     Основные параметры микросхем драйверов фирмы Fairchild Semiconductors приведены в табл. 1. О. Николайчук [email protected] Литература: 1. В. Янцев. Регулятор сетевого напряжения.— Моделист-конструктор, 1990, №4, с. 21. 2. С. Алексеев. Триггеры Шмитта без источника питания. — Схемотехника, 2002, № 12, с. 24. 3. Л. Бжевский. Светорегулятор с выдержкой времени.— Радио, 1989, № 10, с. 76. 4. С. Христофоров. Управление тринисторами и симисторами.— Схемотехника, 2001, № 12, с. 21—25. 5. https://www.onsemi. com 6. С. Карелин. Модификация тринисторного регулятора мощности.— Радио, 1990, № 11, с. 47.

Computer — 220V AC

	Эта статья будет интересна тем, кто немного знаком с программированием или пытается познакомиться и умеет держать в руках паяльник. В доме найдется много бытовых приборов, управлять которыми можно дистанционно по заданной программе.  Несмотря на, практически, безграничные возможности современных персональных компьютеров, используемых дома, они, зачастую, остаются «вещью в себе». А можно ли заставить компьютер управлять какими-либо бытовыми устройствами? Можно! И сделать это может каждый, кто знает, с какой стороны держать рукой паяльник. В этой статье мы расскажем, как самостоятельно изготовить устройство, которое сможет управлять бытовыми приборами, питающимися от сети 220 вольт, будь то просто лампочка или электрический чайник.  Подключать разнообразные устройства можно или внутри компьютера к различным шинам (например, ISA или PCI) или к внешним портам ввода-вывода. Чтобы свести риск выхода из строя дорогостоящих частей компьютера и упростить сам процесс подключения, остановимся на варианте внешних портов. Практически в каждом компьютере есть несколько последовательных портов COM и, обычно, один параллельный порт принтера LPT. Наиболее интересный в этом плане параллельный порт LPT, который проще в подключении и программировании.  Остановимся на выборе схемы управления. Для коммутации переменного тока можно использовать электромеханические реле, но у них есть свои недостатки. Во-первых, при включении, реле потребляют значительный ток и для них нужен дополнительный источник питания. Во-вторых, сами механические контакты при переключении издают достаточно громкий звук и со временем могут подгореть. Да и электромагнитные реле не позволяют плавно регулировать мощность нагрузки. Наиболее удобно для управления использовать симистор (симметричный тиристор). В отличие от механических реле симисторы, являясь полупроводниковым прибором, не имеют механических контактов, работают бесшумно и могут коммутировать достаточно большой ток.  На рисунке 1 представлена принципиальная схема устройства, управляющего маломощной нагрузкой, основанная на таком способе. Основа ее – оптосимистор DA1, сотоящий из светоизлучающего диода, симистора и схемы контроля перехода фазы через нуль (ZC).  Использование оптопары позволяет полностью развязать потенциалы компьютера и нагрузки. Такое включение предотвратит выход из строя дорогостоящего компьютера при неправильном включении или неисправности в устройстве. Схема контроля перехода фазы через нуль позволяет упростить управление симистором. Дело в том, что в нормальном состоянии симистор закрыт и ток через него не течет. Для того, чтобы его открыть, нужно подать на управляющий электрод импульс тока. Закрывается симистор в момент, когда ток через него становится равным нулю, то есть при изменении знака переменного напряжения. Чтобы мощность в нагрузке была максимальной, необходимо подавать открывающий импульс сразу после начала очередного полупериода, всего два импульса за период. Временные диаграммы работы симистора можно увидеть на рисунке 2. Меняя задержку от перехода фазы через нуль до начала подачи открывающего импульса на управляющий электрод, можно изменять мощность в нагрузке.

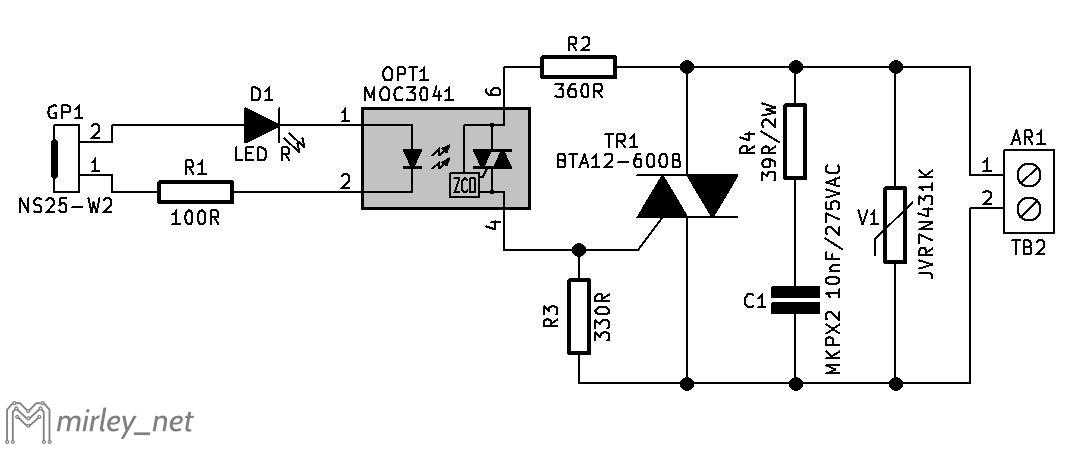

	Архив comp.zip (15КБ) включает принципиальную схему, пояснение работы симистора и печатную плату устройства в формате ACCEL EDA
	В основе устройства оптосимистор MOC3061. Можете скачать документацию в формате Acrobat reader moc3061m.pdf
Если у Вас есть какие-либо  замечания или предложения — пишите мне лично. Всегда буду рад ответить. Может быть Вы подскажите, какие функции можно добавить к описанным устройствам или предложите свое…

Большие нагрузки переменного тока с оптосимисторами и симисторами — оборудование

frlobo 1 апреля 2015 г., 19:45

#1

Привет всем,

Я новичок в области больших нагрузок (на самом деле совсем новичок в электронике), но я хотел бы спросить, может ли кто-нибудь взглянуть на эту схему и посмотреть, работает ли она, а какие элементы нет нужные или нужные, которых нет на схеме.

Быстрых вопросов:

1. Зачем использовать опто-симистор, который управляет другим симистором? Почему не только оптосимистор?
2. Будет ли пересечение нуля автоматическим? Это означает, что каждый импульс, который я отправляю от элемента управления, оптосимистор будет ждать пересечения нуля, чтобы включить его для заданного рабочего цикла?
3. Как бы вы контролировали из Spark, какая часть фазы переменного тока будет пропущена через симистор? с аналоговой записью (ШИМ) или нам нужна более конкретная команда ШИМ для установки рабочего цикла?

Спасибо!
Извините за все вопросы

Маркус 1 апреля 2015 г., 21:51

#2

Привет @frlobo,

Вот ответы на ваши вопросы

1 допустимая мощность оптотриаков обычно слишком мала для реальных нагрузок. Есть компоненты, доступные, например, от Sharp, которые объединяют два чипа в один. Другим решением может быть твердотельное реле. Но это в основном то же самое, что вы хотите сделать, только дороже. Оптотриак на самом деле является оптодиаком, диодом, который срабатывает в обе стороны (без каламбура) при определенном пороге. Это означает, что он сработает симистор в нужный момент.
2 Да. встроенная схема обеспечивает синхронизацию переключения.
3 В порядке управление фазой. устройства пересечения нуля не позволяют этого. Они переключаются в… ноль. Управление фазой работает следующим образом: вам нужна схема детектора пересечения нуля, подобная этой или что-то в этом роде. подайте выход на прерываемый входной контакт искры. Прикрепите функцию к выводу, который считает от 0 до 30 или 25 миллисекунд. В 0 запишите высокий уровень на оптический вывод и передайте этой функции также число, при котором вы хотите прекратить срабатывание симистора. Когда это число будет достигнуто, запишите низкий уровень на оптический вывод. Вуаля, вы сделали диммер.

фрлобо 2 апреля 2015 г., 8:43

#3

Спасибо, Маркус.

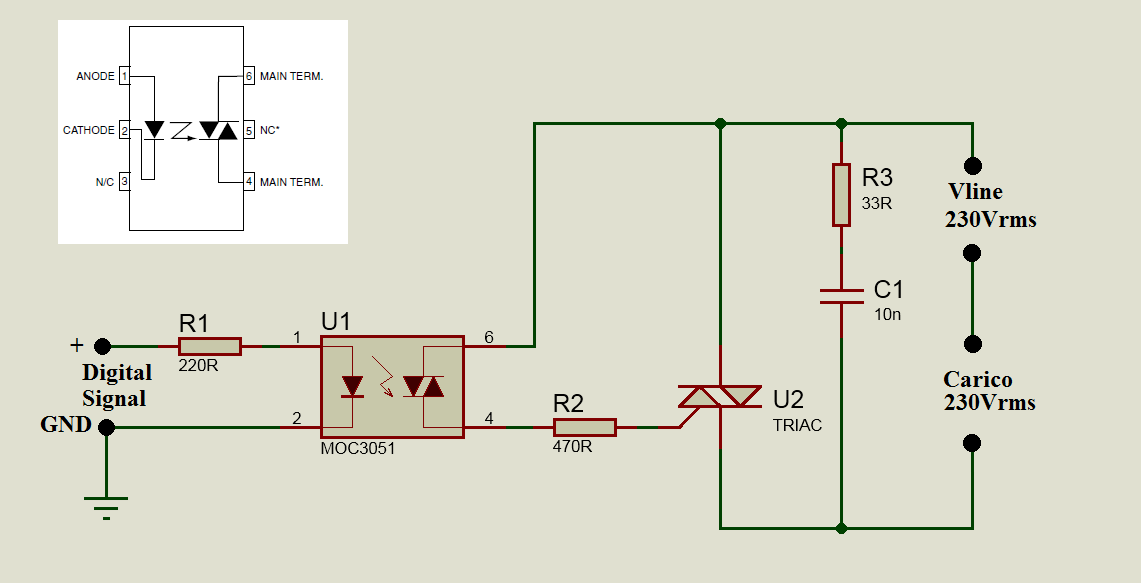

О моей схеме. Будет ли эта схема работать для включения/выключения и включения с ограниченной мощностью нагревательного элемента? Или есть какие-то изменения, которые вы можете предложить?

спасибо за всю информацию, которую вы написали!

Маркус 2 апреля 2015 г., 8:57

#4

Привет @frlobo,

Если вы хотите переключать нагреватели с симисторами, единственное, о чем вам нужно подумать, это выбрать симистор, который может выдерживать ток.
Предположим, что нагреватель производит 2000 Вт тепла. Значит потребляет 2000/230=9 ампер. Если вы живете в стране со 110 амперами, расчет будет таким: 2000/110 = 18 ампер.
Триак, который вы должны выбрать, должен выдерживать четырехкратный ток. Это безопасно.
Итак, вывод такой: TIC206d слишком слаб для переключения обогревателя.
I suggest this one: https://www.elfa.se/elfa3~se_sv/elfa/init.do?channel=B2C&item=7201318&gclid=Cj0KEQjw0fOoBRDn88Pol8bqhN0BEiQARGVJKtSgq1kM04Zblr9T0i27qckWqBZpIiecEocsjFjxFNkaAnh28P8HAQ
for a 230 volt application.

И будьте осторожны! Не убивайте себя электрическим током

Успех!

1 Нравится

фрлобо 2 апреля 2015 г., 16:48

#5

Маркус:

https://www.elfa.se/elfa3~se_sv/elfa/init.do?channel=B2C&item=7201318&gclid=Cj0KEQjw0fOoBRDn88Pol8bqhN0BEiQARGVJKtSgq1kM04Zblr9T0i27qckWqBZpIiecEocsjFjxPNkaAnh29

Спасибо за ответы. Еще есть вопросы! Я ценю это и, конечно же, несу полную ответственность за все, что связано с этой схемой, так как она может даже не увидеть свет, она предназначена только для образовательных целей.

1. Почему оптосимистор за симистором? Почему бы не транзистор за симистором, так как симистор переключает высокую нагрузку?

2. Пересечение нуля. Если опто-триак управлял нагрузкой напрямую и поскольку опто-триак имеет детектор пересечения нуля, будет ли обнаружение пересечения нуля автоматическим? Это означает, что мне не нужно синхронизировать синусоиду и запускать ее от искры? Или зачем мне оптосимистор с переходом через ноль, если мне все еще нужно синхронизировать синусоидальный рабочий цикл на моем микроконтроллере?

3. Глядя на схему, которую я разместил, Поскольку я работаю с симистором из опто-симистора с детектором пересечения нуля, я могу предположить, что детектор пересечения нуля опто-симистора ничего не делает, так как он находится на стороне постоянного тока?

4. Из схемы, которую я разместил, есть ли какие-либо другие предложения или изменения с точки зрения того, как я подключил вещи и почему?

Маркус:

Управление фазой в порядке. устройства пересечения нуля не позволяют этого. Они переключаются в… ноль. Управление фазой работает следующим образом: вам нужна схема детектора пересечения нуля, подобная этой или что-то в этом роде. подайте выход на прерываемый входной контакт искры. Прикрепите функцию к выводу, который считает от 0 до 30 или 25 миллисекунд. В 0 запишите высокий уровень на оптический вывод и передайте этой функции также число, при котором вы хотите прекратить срабатывание симистора. Когда это число будет достигнуто, запишите низкий уровень на оптический вывод. Вуаля, вы сделали диммер.

То есть, если я правильно понимаю: бортовые устройства перехода через ноль не допускают диммирования, так как оно всегда будет запускать срабатывание при переходе через ноль синусоиды? Если я хочу уменьшить яркость нагревателя или ослабить мощность, мне нужно будет обнаружить пересечение нуля с помощью устройства, прочитать его с MCU и оттуда отработать рабочий цикл.

Еще раз большое спасибо за помощь. Это действительно помогает мне! И я ценю это! Извините за жажду знаний!

Маркус 2 апреля 2015 г., 5:09вечера

#6

1. Почему оптосимистор за симистором?
   Оптическая часть обеспечивает гальваническую развязку вас, вашей цепи и опасного сетевого напряжения. Это обязательно! иначе вас ударит током.

2. Пересечение нуля.
   Да, это происходит автоматически, просто напишите «HIHG» на выводе io, к которому подключен оптометр, и симистор сработает при следующем пересечении нуля.

3. Правильно.

4. NOP, это стандартная схема и работает нормально.

5. Пересечение нуля эффективно включается или выключается. Без затемнения!

Успех.

бко 2 апреля 2015 г. , 17:20

#7

Привет, @frlobo

Я вижу, что @marcus ответил, пока я печатал это, но я хотел добавить несколько вещей:

Оптоизолятор защищает вас и ваше ядро ​​​​Spark от высокого напряжения. Ваша Spark должна откуда-то получать 3,3 В или 5 В, и хорошая идея — изолировать ее от высоковольтной сети переменного тока. Если вы сделаете так, как вы предлагаете, все ядро ​​​​и все, что с ним связано, может быть под высоким напряжением и очень опасно. Пожалуйста, не делайте этого. Вы должны быть предельно осторожны, чтобы убедиться, что вся высоковольтная проводка физически отделена от низковольтной стороны Spark, а оптоизоляторы являются единственными вещами, которые пересекают домены. Даже в этом случае, если вы работаете с напряжением 220 В, вам может потребоваться фрезеровать воздушный зазор на печатной плате для улучшения изоляции.

Если вы не регулируете яркость лампочки, вы хотите переключать переменный ток при переходе через ноль, чтобы избежать проблем с нагрузкой, наблюдающих неполные циклы и высокие пусковые токи, а также чтобы избежать радиопомех. Триаки — это забавные устройства, которые требуют специальной обработки на их входе затвора, функция, обычно обеспечиваемая диаком либо внутри симистора, либо в отдельном устройстве. Детектор перехода через нуль в оптоизоляторе устраняет необходимость в отдельном диаке. Вот хорошее описание, которое я быстро нашел в гугле:

http://www.learnabout-electronics.org/diodes_07.php

Я не понимаю вашего третьего пункта: детектор пересечения нуля на оптоизоляторе находится на стороне высокого напряжения, и его полезно иметь, если вы не Не хочу приглушать лампу.

Оптоизолятор представляет собой небольшое маломощное устройство, которое может контролировать ток в миллиамперах, а не много ампер, необходимых для обычной нагрузки.

Наконец, возможно, вам стоит просто купить твердотельное реле. По сути, это все компоненты, которые есть на вашей диаграмме, в красивой упаковке за небольшие деньги. Вы должны охлаждать их (как и ваш симистор) для больших нагрузок. Твердотельное реле на 240 В, 10 А стоит менее 3 долларов США на ebay, а твердотельное реле на 40 А — менее 10 долларов на Sparkfun. com.

Почему бы просто не купить? Это будет намного проще в долгосрочной перспективе.

фрлобо 2 апреля 2015 г., 17:40

#8

Привет @bko

Я просто спрашиваю, потому что мне нужно учиться. Я бы точно использовал SSR в своем дизайне.

Я не говорил не использовать оптическую развязку от сети… Я хотел сказать, что зачем использовать оптронный симистор специально… Могу ли я использовать оптопару (на основе транзистора) для изоляции и управлять симистором, который будет обрабатывать большие загрузить оттуда?

Вы сказали, что если я не приглушаю лампочку, я должен переключать переменный ток при пересечении нуля. А обогреватель? Можно ли «затемнить» нагревательный элемент?

Не обращайте внимания на вопрос по пункту 3… Я еще раз посмотрел на свою схему, и вы правы.

Спасибо за ответ!

фрлобо 2 апреля 2015 г., 17:57

#9

@marcus

Быстрый вопрос:

Предположим, что нагреватель производит 2000 Вт тепла. Это означает, что он потребляет 2000/230 = 9ампер. Если вы живете в стране со 110 амперами, расчет будет таким: 2000/110 = 18 ампер.

Ваш результат пришел к 18 амперам, но вы предлагаете нам получить 4-кратный текущий TRIAC. Предложенный вами TRIAC имеет номинал 25 А… Это не удовлетворяет вашим требованиям к усилителю в 4 раза больше, или я что-то упустил?

Возможно, я смотрю не на ту спецификацию.

Мой расчет пришел к следующему:
1250 Вт при 127 В = 9,9 А x 4 = 39,6 А

Итак, я выбрал этот TRIAC (40 А) для проекта… Это нормально, или я что-то пропустил?
http://www. digikey.com/product-detail/en/0/497-7192-5-ND

Кстати, спасибо за отличный ответ.

Маркус 2 апреля 2015 г., 19:47

#10

ок ок ок,
в электронике все как-то нечетко. Когда вы посмотрите на характеристики симисторов, вы обнаружите, что допустимый ток значительно выше, обычно в 10 раз, чем номинальный ток.
Таким образом, постоянный ток 25 ампер является хорошим выбором, прочтите техническое описание

1 Нравится

БКО 2 апреля 2015 г., 19:57

#11

Привет, @frlobo

Краткий ответ на вопрос, почему вы не можете использовать транзистор для управления основным симистором, заключается в том, что вы хотите управлять основным симистором как по положительной, так и по отрицательной половине сигнала переменного тока.

Что касается «затемнения» нагревателя: вам будет гораздо лучше иметь регулятор температуры, который включает нагреватель при достижении нижнего предела и выключает его при достижении верхнего предела. Не делайте два предела одинаковыми или слишком близкими друг к другу, иначе нагреватель будет работать слишком быстро и не прослужит долго.

На другой ваш вопрос о факторах безопасности может быть трудно ответить. Превышение допустимого тока в четыре раза хорошо для нагревателя, но этого недостаточно, например, для двигателя.

1 Нравится

фрлобо 2 апреля 2015 г., 20:11

#12

бко:

Краткий ответ на вопрос, почему вы не можете использовать транзистор для управления основным симистором, заключается в том, что вы хотите управлять основным симистором как по положительной, так и по отрицательной половине сигнала переменного тока.

Понял! В противном случае было бы невозможно выключить TRIAC…

@marcus Что касается таблицы данных… Какое значение мы ищем в усилителях:
It — (действующее значение тока во включенном состоянии)?
Itsm — (Неповторяющийся пиковый ток в открытом состоянии) ?

Итак, 25 ампер достаточно, потому что итм намного больше?

Маркус 2 апреля 2015 г., 20:16

№13

Подойдет этот симистор, среднеквадратический ток 40 Ампер. это намного больше, чем может обеспечить ваша сеть.

фрлобо 2 апреля 2015 г., 20:35

№14

адрес:

It — (среднеквадратичный ток во включенном состоянии) ?Itsm — (неповторяющийся пиковый пиковый ток во включенном состоянии) ?

Таким образом, спецификация, которую мы ищем в симисторе, который должен иметь 4-кратный коэффициент фактического требования приложения, — это Itm (неповторяющийся пиковый пиковый ток в открытом состоянии)?

Итак, в этом случае (например) Этот TRIAC:
http://www. digikey.com/product-detail/en/Q8025L6/Q8025L6-ND/215996

25 A RMS, непрерывный
250 A (неповторяющийся пиковый пиковый ток в открытом состоянии)

Достаточно для приложения мощностью 1200 Вт при 127 В переменного тока ?

Просто проверяю, чтобы понять

Маркус 3 апреля 2015 г., 7:51

№15

Привет @frlobo
Эта деталь подойдет
возьми и проверь с лампочкой !
