Схемы соединения обмоток трансформатора Звезда Треугольник Зигзаг. Что это такое.
Соединение обмоток электродвигателя играет важнейшую роль в его правильном функционировании. Подключая **Силовой трансформатор** к системе его запуска, необходимо, в первую очередь, уметь правильно соединить все его обмотки.
Соединение обмоток электродвигателя играет важнейшую роль в его правильном функционировании. Подключая **Силовой трансформатор** к системе его запуска, необходимо, в первую очередь, уметь правильно соединить все его обмотки. Дело в следующем: каждый асинхронный двигатель имеет своё индивидуальное номинальное напряжение питания. Исходя из этого выбирается и соответствующая обмотка, которая является индивидуальной к каждому двигателю.
Основные виды обмоток
Существует довольно большое количество видов обмоток. **Схема соединений распределительного трансформатора** однофазного вида предполагает применение таких видов:
1) треугольник (Δ-соединение) — три фазные обмотки соединяются последовательно в кольцо или треугольник;
2) звезда (Y-соединение) — это соединение в виде звезды, которая соединяет все три обмотки их концами с одной стороны в одной нейтральной точке, называемой звездой;
3) зигзаг — (Z-соединение) — это соединение зигзагом.
Среди многих других факторов, на выбор соединений влияет мощность, которой обладает **Распределительный трансформатор**. Например, для наиболее высоких напряжений часто выбирается Y-соединение. Он лучше всего защищает прибор от перенапряжения, а также напрямую заземляет его. При соединении треугольником и звездой чаще всего комбинируют оба соединения, каждое из которых присутствует на трансформаторе по его разным сторонам.
Особенно это актуально в случаях, когда одну сторону планируют для зарядки. Обычно эту сторону и обматывают звездой. А треугольник в таких случаях даёт баланс между ампером и витком для оптимального уровня полного сопротивления нулевой последовательности. Обмотка треугольником не пропускает ток в сердечник.
Выбор обмоток с учётом напряжения оборудования
Все асинхронные электродвигатели обладают своим номинальным напряжением питания. Поэтому соединения **Звезда**, **Треугольник**, или же их комбинации **Звезда — Звезда**, **Звезда — Треугольник** — выполняют не только соединительную функцию, но определяют напряжение питания.
Известно, что напряжение обмоток, которые соединяются в звезду, в три раза больше, чем напряжение обмоток, которые соединяют в треугольник. Следовательно, применять каждый вид нужно только там, где это оптимально. Тогда правильные соединения обмоток смогут гарантировать правильную работу двигателя в течение многих лет, препятствовать его перегреву, изнашиванию.
Например, если электродвигатель нужно подключить в сеть с напряжением 380 В, с его номиналомUном = 220/380 В все обмотки соединяются в звезду. Если номинал двигателя Uном равняется 380/660 В, то обмотки заключаются в треугольник.
Выведение обмоток и их маркировка
Надо отметить, что **Группа соединений силового трансформатора** типов Δ и Y — это важнейшая составляющая не только работы всего двигателя. Важнейшую роль здесь играет и обеспечение оптимального взаимодействия трансформатора с другим оборудованием. Правильное выведение свободных обмоток — залог такого успешного «сотрудничества». Выводы обмоток выводятся на клеммник в таком виде, чтобы соединение схемы было предельно простым.
Соединение концов в звезду, предполагает, что при этом перемычки устанавливаются по горизонтали в один ряд, их соединяют три клеммы. Соединяя обмотки в треугольник, следует перемычки устанавливать вертикально, соединяя три пары контактов.
Неопытные мастера могут столкнуться с проблемой маркировки обмоток. Она обязательна, так как при выводе концы могут перепутаться. Особенно это актуально при схемах **Звезда** и **Треугольник**. Например, при обмотке стартора делается 3 обмотки, каждая имеет 2 вывода, всего 6.
Сначала нужно определить при помощи омметра выводы для каждой катушки. Ставим обозначения: для первой катушки это С1-С4, для второй С2-С5, для третьей С3-С6. Так, С1, С2, С3 — это начала катушек, всё остальное — концы. Далее соединяем концы второй и третьей катушек с их началами, подводим переменный ток 220 В.
Измеряем наличие напряжения в 3-й катушке. Если его нет, катушки соединены встречно, а значит, С1-С4, С2-С5 подписаны верно. Если напряжение обнаружено, меняем маркировку 1-й или 2-й катушки.
Проверяем, если третья обмотка обесточена, 1 и 2 являются правильными. Маркировка 3 катушки определяется так: конец С6 соединяем с любым другим — С4, С5. Если на не подключенной обмотке есть напряжение, меняем надпись на 3-й обмотке. Если напряжения нет, то всё правильно.
Для того, чтобы правильно сделать соединение обмоток, необходимо как можно тщательнее изучить все нюансы по данной тематике. На самом деле, в этом нет ничего сложного. Если же вы испытываете трудности в том, чтобы со всем этим самостоятельно разобраться, лучше доверить такую работу опытным специалистам, ведь с электричеством не шутят.
Схемы соединений обмоток трансформаторов (Страница 1) — Студенческий Раздел — Советы бывалого релейщика
Страницы 1
Чтобы отправить ответ, вы должны войти или зарегистрироваться
1 Тема от
Qwerty 2012-10-19 06:47:01- Qwerty
- Пользователь
- Неактивен
Тема: Схемы соединений обмоток трансформаторов
В каких случаях обмотки силовых трансов соединяют в звезду, а в каких в треугольник, на каких сторонах НН или ВН и с чем это связано?
2 Ответ от
Phantom 2012-10-19 06:59:02- Phantom
- Пользователь
- Неактивен
Re: Схемы соединений обмоток трансформаторов
если кратко, то звезда для заземления нейтрали, а треугольник для фильтрации токов нулевой последовательности,
подробнее читайте в книжках,например Каминский.
Звезда, треугольник, зигзаг…
3 Ответ от
Qwerty 2012-10-19 07:41:09- Qwerty
- Пользователь
- Неактивен
Re: Схемы соединений обмоток трансформаторов
Phantom вот если взять КТП…На трансах КТП обычно по ВН треугольник, а по НН — звезда. И где тут фильтрация токов нулев. последоват-ти?
4 Ответ от
Phantom 2012-10-19 10:09:01- Phantom
- Пользователь
- Неактивен
Re: Схемы соединений обмоток трансформаторов
Qwerty пишет:
Phantom вот если взять КТП…На трансах КТП обычно по ВН треугольник, а по НН — звезда. И где тут фильтрация токов нулев. последоват-ти?
примеров соединений трансформаторов куча, все зависит от режима нейтрали и требуемых напряжений напряжений,
в вашем примере на НН КТП необходимо иметь 380В и 220В, а это только звезда с нулем, из треугольника не получите этих напряжений;
треугольник на ВН потому что сеть и изолированной нейтралью.
..
5 Ответ от
SVG 2012-10-19 10:21:01- SVG
- guest
- Неактивен
Re: Схемы соединений обмоток трансформаторов
Qwerty пишет:
На трансах КТП обычно по ВН треугольник, а по НН — звезда.
Это чудесная редкость, когда на первичке КТП треугольник. Так трансформаторы делали в ту пору, когда меди не жалели. А нынче (с 70-х годов примерно) алюминий и в звезду.. Что на стороне НН токи однофазного КЗ маленькие, что при несимметричной нагрузке у потребителя большие перекосы напряжения всем было «до лампочки»
Чему бы грабли не учили, а сердце верит в чудеса
| Присоединяйтесь!!! Мы в социальных сетях и на Ютуб. |
..Просто спрашиваю.
Со стороны потребителя такого принципиального значения нет. Например, трансформатор с треугольником на 6кВ можно перебрать на 10кВ перебрав в звезду. У двигателей это вообще штатная возможность. А ведь двигатели это трансформаторы с воздушным зазором. При разных схемах — будут разные сопротивления трансформатора (токи короткого).
Вот из-за неё и делали. А в остальном — сплошные минусы.

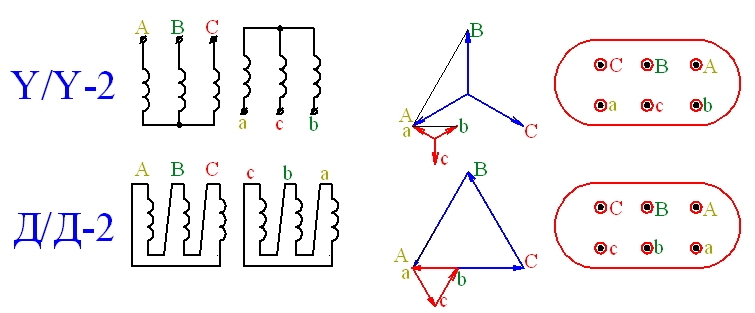

Соединения трехфазного трансформатора Векторные диаграммы
Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.
Трехфазный трансформатор предназначен для специального соединения и преобразования напряжения, и на устройстве будет табличка с указанием внутренних соединений. Когда используется один блок или группа из трех, существует четыре типа соединений. Четыре основных соединения: Y-Y, Y-∆, ∆-Y и ∆-∆. Первый символ указывает на подключение первичной обмотки, а второй символ — на подключение вторичной. Для трехфазного трансформатора клеммы высоковольтной фазы обозначаются буквой H. Аналогично обозначаются клеммы низковольтной стороны, используя X вместо H.
Трехфазные трансформаторы довольно широко используются в энергосистемах для преобразования сбалансированного набора трехфазных напряжений на определенном уровне напряжения в сбалансированный набор напряжений на другом уровне. Трансформаторы, используемые между генераторами и системой передачи, между системой передачи и вспомогательной системой передачи, а также между вспомогательной системой передачи и системами распределения, представляют собой трехфазные трансформаторы.
Для большинства коммерческих и промышленных нагрузок требуется трехфазный трансформатор для преобразования трехфазного распределительного напряжения до максимального уровня использования.
Трехфазный трансформатор изготавливается для специального подключения и преобразования напряжения, и на блоке будет заводская табличка с показанными внутренними подключениями.
Трехфазные трансформаторы изготавливаются одним из двух способов. Первый метод заключается в соединении трех однофазных трансформаторов для формирования трехфазной батареи. Второй метод заключается в изготовлении трехфазной группы трансформаторов, в которой все три фазы расположены на общем мультиплексированном сердечнике. Что касается анализа; разницы между этими двумя методами нет.
Первичные и вторичные обмотки трехфазных трансформаторов могут быть независимо соединены любым способом (звезда) или треугольником (треугольник). Как результат. Обычно используются трехфазные трансформаторы четырех типов:
Звезда-звезда (Y-Y)
Звезда-треугольник (Y-∆)
Звезда-треугольник (∆-Y9
- 7
) Треугольник-треугольник (∆-∆)
Рис.
1 (a): Подключение трехфазного трансформатора по схеме «звезда-звезда» 9
- Наличие составляющей 3-й гармоники в незаземленном соединении Y-Y.
- Термический перегрев
Рис.1 (b): Подключение трехфазного трансформатора звезда-треугольник
Преимущества соединения Y- ∆- Нейтраль доступна на первичной стороне, которую можно заземлить во избежание искажений.
- Доступны два уровня напряжения (однофазный и трехфазный).
- Ловушки токов 3-й гармоники
- Поскольку первичная и вторичная обмотки не совпадают по фазе, поэтому не может работать параллельно с другими трансформаторами Y-Y или ∆-∆
- Полная изоляция требуется на стороне ∆
Следует отметить, что для соединения звездой концы трех обмоток без точек (три первичных или три вторичных) соединяются вместе и образуют нейтральную точку и пунктирную концы становятся тремя терминалами линии.
При соединении треугольником три обмотки одной стороны соединяются последовательно так, что сумма фазных напряжений в замкнутом треугольнике равна нулю ; затем линейные клеммы снимаются с соединений обмоток.
Соединение Y-∆ обычно используется для перехода от высокого напряжения к среднему или низкому уровню, например, в распределительных трансформаторах. И наоборот, соединение ∆-Y используется для повышения напряжения до высокого напряжения, как в трансформаторе генерирующей станции.
Рис.1 (c): Подключение трехфазного трансформатора по схеме треугольник-звезда
Рис.1 (c): Схема трехфазного трансформатора по схеме треугольник-звезда
Преимущества подключения по схеме треугольник-звезда- Сбалансированное подключение при питании нагрузок 1-φ и 3-φ
- Нейтральная точка доступна на стороне Y.
- Треппий 3-й гармоники
Рис. 1 (d): Векторная схема трехфазного трансформатора «треугольник-треугольник»
Преимущества соединения треугольником-треугольником- Идеально подходит для трехпроводной нагрузки двигателя
- Может легко выдерживать однофазные короткие замыкания без прерывания.
- Ловушки 3-й гармоники (циркулирующие токи)
- Требуется полная изоляция обмотки высокого напряжения φ нагрузки
Соединение Y-Y редко используется из-за возможной асимметрии напряжения и проблем с напряжением третьей гармоники. Соединение ∆-∆ используется из-за его преимущества, заключающегося в том, что один из трех однофазных трансформаторов может быть снят для ремонта или обслуживания. Оставшиеся два трансформатора продолжают функционировать как трехфазная батарея, хотя мощность батареи в кВА снижается до 58% от первоначальной мощности трехфазной батареи.
Этот режим работы известен как соединение с открытым треугольником или соединение V-V.
Соединение с открытым треугольником также используется, когда нагрузка в настоящее время невелика, но ожидается ее рост в будущем. Таким образом, вместо установки трехфазной группы сразу из трех однофазных трансформаторов, для трехфазного преобразования напряжения используются только два однофазных трансформатора. Третий однофазный трансформатор служит запасным и подключается на более позднем этапе при увеличении нагрузки.
В соединениях Y–Y или ∆–∆ соответствующие фазные напряжения совпадают по фазе. Точно так же соответствующие междуфазные напряжения в первичной и вторичной обмотках совпадают по фазе. Другими словами, V AN находится в фазе с V и , а V AB находится в фазе с V ab . С другой стороны, как для соединений Y-∆, так и для соединений ∆-Y в Соединенных Штатах принято опережать первичное фазное или междуфазное напряжение на 30 o ; таким образом, V AN опережает V an на 30 o , а V AB опережает V ab на одинаковую величину фазового сдвига.
Анализ цепи с участием трехфазного трансформатора в сбалансированных условиях может выполняться пофазно. Это следует из соотношения, согласно которому активная мощность и реактивная мощность по фазам составляют одну треть от общей активной мощности и реактивной мощности, соответственно, трехфазной группы трансформаторов. Расчеты удобно выполнять пофазно, по схеме «звезда-нейтраль».
При наличии соединений ∆-Y или Y-∆ параметры относятся к стороне Y. При работе с ∆-∆-соединениями импедансы ∆-соединений преобразуются в эквивалентные импедансы Y-соединений. Формула преобразования импеданса ∆-Y:
\[{{Z}_{Y}}~=\frac{1}{3}{{Z}_{\Delta }}\]
Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.
Соединения трехфазного трансформатора
Соединение Первичная и вторичная обмотка 9Трехфазный трансформатор 0005
может быть выполнен по-разному в зависимости от желаемого применения и доступных клемм.
Преимущественно обмотка трансформатора размещена на одном сердечнике, что обеспечивает экономичную связь между железным сердечником и медной обмоткой.
Содержание
- Дельта-Дельта (Δ-Δ)
- Звезда-Звезда (Г-Г)
- Дельта-звезда (Δ-Δ)
- Звезда-треугольник (Y-Δ)
Соединения трехфазного трансформатора
В трехфазном трансформаторе имеются две трехфазные обмотки; первичная обмотка и вторичная обмотка.
Соединение первичной и вторичной обмотки может быть выполнено по схеме «звезда» или «треугольник». В зависимости от применения трансформатора первичная и вторичная обмотки могут быть соединены в четырех возможных конфигурациях следующим образом:
• Delta-Delta (Δ-Δ)
• Star-Star (Y-Y)
• Delta-Star (Δ-Δ)
• Star-Delta (Y-Δ
При соединении трансформатора по схеме «треугольник-треугольник» первичная и вторичная обмотки соединяются по схеме «треугольник».
Схема подключения данной конфигурации показана на рисунке ниже.
Это подключение обычно используется даже при несбалансированной нагрузке и для больших низковольтных трансформаторов. Количество необходимых фаз/витков относительно больше, чем при соединении звезда-звезда.
Отношение линейных напряжений на первичной и вторичной сторонах равно коэффициенту трансформации трансформаторов.
Кроме того, это подключение заключается в том, что даже если один трансформатор отключен, система может продолжать работать в режиме открытого треугольника, но с уменьшенной доступной мощностью.
Преимущества соединения треугольник-треугольник:
- Основным преимуществом этой системы является то, что если одна фаза выйдет из строя, трансформатор будет работать на двух других фазах. Эта система известна как открытое дельта-соединение или соединение V-V.
- Это соединение можно использовать как для сбалансированных, так и для несбалансированных условий нагрузки.
- В этой системе присутствует третья гармоника, но она циркулирует в ближнем тракте и не проявляется в выходном напряжении.
- Недостаток соединения треугольник-треугольник в том, что в системе отсутствует нейтральная точка. Следовательно, соединение треугольник-треугольник полезно, когда первичная или вторичная обмотка не требует нейтральной клеммы.
При этом первичная и вторичная обмотки соединены звездой. Схема соединения звезда-звезда показана на рисунке ниже.
Это соединение обычно используется, только если подключенная нагрузка сбалансирована для небольших высоковольтных трансформаторов. Из-за соединения звездой количество необходимых витков на фазу уменьшается (поскольку фазное напряжение при соединении звездой составляет только 1/√3 линейного напряжения). Следовательно, количество требуемой изоляции также уменьшается.
Отношение линейных напряжений на первичной и вторичной сторонах равно коэффициенту трансформации трансформаторов.
Линейные напряжения как на первичной, так и на вторичной стороне находятся в фазе друг с другом.
При соединении трехфазного трансформатора по схеме «треугольник-звезда» первичная обмотка соединяется по схеме «треугольник», а вторичная обмотка — по схеме «звезда».
Схема подключения конфигурации «треугольник-звезда» показана на рисунке ниже.
Первичная обмотка соединена треугольником. Поэтому в первичной обмотке фазное напряжение равно линейному.
Вторичная обмотка соединена звездой. Следовательно, во вторичной обмотке линейное напряжение в √3 раза больше фазного.
Первичная обмотка соединена треугольником, а вторичная обмотка соединена звездой с нейтралью. Следовательно, его можно использовать для предоставления 3-фазной 4-проводной сети.
Это соединение в основном используется в повышающем трансформаторе в начале линии передачи.
Отношение вторичного напряжения к первичному линейному напряжению в √3 раза превышает коэффициент трансформации.
