Микросхема К155ЛА3 является, по сути, базовым элементом 155-ой серии интегральных микросхем. Внешне по исполнению она выполнена в 14 выводном DIP корпусе, на внешней стороне которого выполнена маркировка и ключ, позволяющий определить начало нумерации выводов (при виде сверху — от точки и против часовой стрелки).
В функциональной структуре микросхемы К155ЛА3 имеется 4 самостоятельных логических элементов 2И-НЕ. Одно лишь их объединяет, а это линии питания (общий вывод — 7, вывод 14 – положительный полюс питания) Как правило, контакты питания микросхем не изображаются на принципиальных схемах.

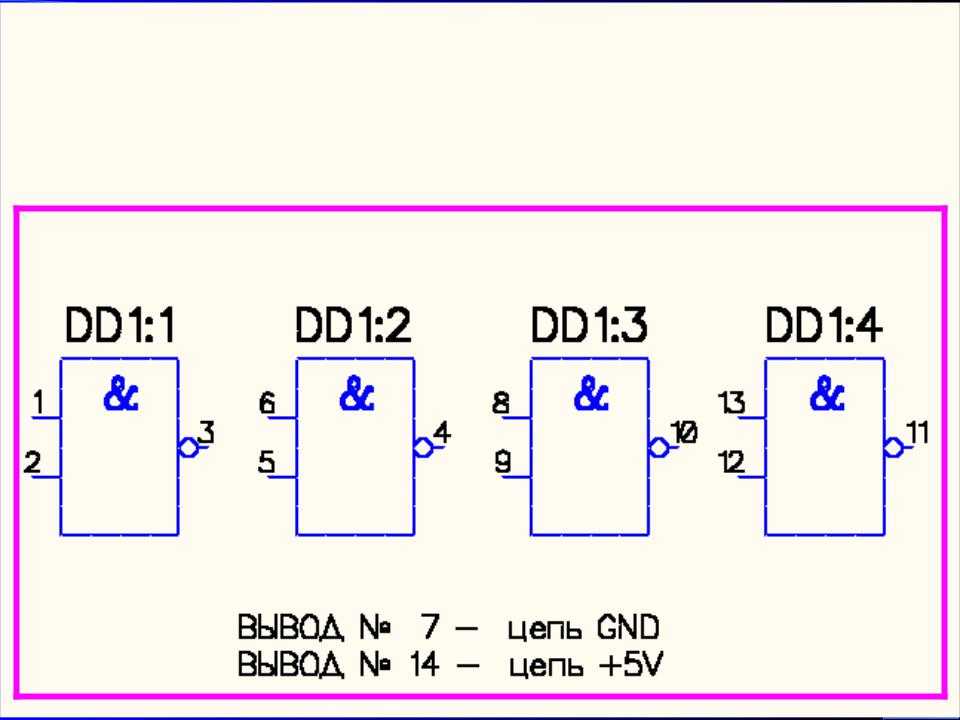

Каждый отдельный 2И-НЕ элемент микросхемы К155ЛА3 на схеме обозначают DD1.1, DD1.2, DD1.3, DD1.4. По правую сторону элементов находятся выходы, по левую сторону входы. Аналогом отечественной микросхемы К155ЛА3 является зарубежная микросхема SN7400, а все серия К155 аналогична зарубежной SN74.
Таблица истинности микросхемы К155ЛА3
Опыты с микросхемой К155ЛА3
На макетную плату установите микросхему К155ЛА3 к выводам подсоедините питание (7 вывод минус, 14 вывод плюс 5 вольт).
Для выполнения замеров лучше применить стрелочный вольтметр, имеющий сопротивление более 10 кОм на вольт. Спросите, почему нужно использовать стрелочный? Потому, что, по движению стрелки, можно определить наличие низкочастотных импульсов.
После подачи напряжения, измерьте напряжение на всех ножках К155ЛА3. При исправной микросхеме напряжение на выходных ножках (3, 6, 8 и 11) должно быть около 0,3 вольт, а на выводах (1, 2, 4, 5, 9, 10, 12, и 13) в районе 1,4 В.
Для исследования функционирования логического элемента 2И-НЕ микросхемы К155ЛА3 возьмем первый элемент. Как было сказано выше, его входом служат выводы 1 и 2, а выходом является 3. Сигналом логической 1 будет служить плюс источника питания через токоограничивающий резистор 1,5 кОм, а логическим 0 будем брать с минуса питания.
Опыт первый (рис.1): Подадим на ножку 2 логический 0 (соединим ее с минусом питания), а на ножку 1 логическую единицу (плюс питания через резистор 1,5 кОм). Замерим напряжение на выходе 3, оно должно быть около 3,5 В (напряжение лог.
1)
Вывод первый: Если на одном из входов лог.0, а на другом лог.1, то на выходе К155ЛА3 обязательно будет лог.1
Опыт второй (рис.2): Теперь подадим лог.1 на оба входа 1 и 2 и дополнительно к одному из входов (пусть будет 2) подключим перемычку, второй конец которой будет соединен с минусом питания. Подадим питание на схему и замерим напряжение на выходе.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Оно должно быть равно лог.1. Теперь уберем перемычку, и стрелка вольтметра укажет напряжение не более 0,4 вольта, что соответствует уровню лог. 0. Устанавливая и убирая перемычку можно наблюдать как «прыгает» стрелка вольтметра указывая на изменения сигнала на выходе микросхемы К155ЛА3.
Вывод второй: Сигнал лог. 0 на выходе элемента 2И-НЕ будет только в том случае, если на обоих его входах будет уровень лог.1
Следует отметить, что неподключенные входы элемента 2И-НЕ («висят в воздухе»), приводит к появлению низкого логического уровня на входе К155ЛА3.
Опыт третий (рис.3): Если соединить оба входа 1 и 2, то из элемента 2И-НЕ получится логический элемент НЕ (инвертор). Подавая на вход лог.0 на выходе будет лог.1 и наоборот.
Источник: «Энциклопедия начинающего радиолюбителя», Никулин С.А
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
описание и применение, цоколевка (распиновка), аналоги
Главная » Микросхема
155ЛА3 — интегральная логическая микросхема, состоящая из 4-ех логических элементов 2И-НЕ. Выпускается на биполярных транзисторах по принципу транзисторно-транзисторной логики, — серия ТТЛ.
Широко применяется в логических узлах и блоках промышленной и любительской радиоэлектронной аппаратуры различного назначения. Микросхемы для гражданского применения выпускаются в двух видах прямоугольных корпусов. 14 выводов располагаются перпендикулярно печатной плате и устанавливаются для последующей пайки в специальные отверстия.
Содержание
- Особенности
- Корпуса
- Условное графическое обозначение
- Предельно допустимые режимы эксплуатации
- Аналоги
Особенности
- Цифробуквенная маркировка на лицевой поверхности корпуса микросхемы.
- Микросхема содержит 56 интегральных элементов.
- Корпуса: К155ЛА3 – тип 201.14-1, масса менее 1 г; КМ155ЛА3 – тип 201.14-8, масса менее 2,2 г.
- Выпускается по технической документации: «Технические условия. бК0.348.006-01ТУ».
- Гарантийный срок хранения – 12 лет с момента изготовления.
Корпуса
Условное графическое обозначение
- Вход – 1,2,4,5,9,10,12,13;
- Выход – 3,6,8,113 — выход Y1;
- Общий – 7;
- «+» питания – 14.
Предельно допустимые режимы эксплуатации
| Параметр | Величина |
|---|---|
| Номинальное напряжение питания | 5 В 5 % |
| Входное напряжение низкого уровня | не более 0,4 В |
| Входное напряжение высокого уровня | не менее 2,4 В |
| Выходной ток низкого уровня | не более -1,6 мА |
| Выходной ток высокого уровня | не более 0,04 мА |
| Ток короткого замыкания | 18. ..-55 мА |
| Ток потребления при низком уровне выходного напряжения | не более 22 мА |
| Ток потребления при высоком уровне выходного напряжения | не более 8 мА |
| Потребляемая статическая мощность на один логический элемент | не более 19,7 мВт |
| Время задержки распространения при включении | не более 15 нс |
| Время задержки распространения при выключении | не более 22 нс |
| Емкость нагрузки | не более 15 пФ |
| Длительность фронта и среза входного импульса | не более 150 нс |
| Температура окружающей среды | -10…+70 °С |
Аналоги
Микросхема 155ЛА3 заменяется аналогом импортного производства – SN7400. Некоторые производителе ее маркируют без буквенного обозначения, просто 7400. Эти микросхемы полностью взаимозаменяемы — как по функциональной структуре это 4 элемента 2И-НЕ, так и по корпусу и его распиновке.
Стабилизированное питание напряжением 5±0,25 В подается на вывода 7(-) и 14(+).
