Схема двухполярного источника питания
Изготовление хорошего источника питания для усилителя мощности УНЧ или другого электронного устройства — это очень ответственная задача. От того, каким будет источник питания зависит качество и стабильность работы всего устройства. В этой публикации расскажу о изготовлении не сложного трансформаторного блока питания для моего самодельного усилителя мощности низкой частоты «Phoenix P». Такой, не сложный блок питания можно использовать для питания различных схем усилителей мощности низкой частоты.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Схема двухполярного блока питания на 12 Вольт
Блок питания - ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ
- Двухполярный лабораторный источник питания
- Регулируемый двухполярный источник питания
- Схема простого блока питания для усилителя мощности Phoenix P-400
- Двухполярный блок питания
- Двухполярный источник питания
- Схема двухполярного блока питания на 12 Вольт
Схема двухполярного блока питания на 12 Вольт
На практике это означает, что при возникновении таких негативных ситуаций чип не сгорает, а только отключается. Подобные стабилизаторы недороги, легки в использовании, и очень удобны при сборке схемы с несколькими печатными платами, когда на платы подаётся нестабилизированное напряжение, а стабилизация осуществляется отдельно на каждой плате.
В этой статье описана конструкция двухполярного источника питания. Для блока питания вам потребуются трансформатор с отводом от средней точки и пара трёхвыводных стабилизаторов по вашему желанию: и , и , и , и или и Обратите внимание, что значения положительного и отрицательного напряжения не обязательно должны совпадать.
Представленный блок питания сконструирован с большой тщательностью, поэтому он должен обеспечить многолетнюю непрерывную эксплуатацию.
Пару необходимых стабилизаторов каждый пользователь должен выбрать самостоятельно, исходя из необходимых параметров конкретной схемы. В этом двухполярном блоке питания используются двухполупериодный мостовой выпрямитель в сочетании с трансформатором с выводом от средней точки.
Если за номинальное значение трансформатора принят среднеквадратический ток, то это значение необходимо разделить на 1,2.
Обратите внимание, что номера выпрямителей не стандартизированы, поэтому выпрямители от различных производителей могут иметь различную маркировку. Из соображений безопасности номинальное напряжение диода должно быть по меньшей мере в 3—4 раза выше напряжения вторичной обмотки трансформатора. Номинальный ток диодов должен быть в два раза выше максимального тока нагрузки.
Фильтрующий конденсатор необходим для того, чтобы сгладить пульсацию выпрямленного напряжения переменного тока. Остаточная пульсация определяется значением фильтрующего конденсатора. Чем выше ёмкость, тем меньше остаточная пульсация.
Рабочее напряжение конденсатора должно быть выше максимального выходного напряжения выпрямителя. Без радиатора трёхвыводные стабилизаторы могут рассеивать примерно 2 Вт. Простое произведение сверхнапряжения на ток, протекающий в цепи, даст нам количество мощности, которую необходимо рассеивать. В целях безопасности всегда следует использовать хотя бы небольшой радиатор, даже если вы считаете, что он вам не нужен. Конденсаторы C4 и C5 улучшают способность стабилизаторов реагировать на внезапные изменения тока нагрузки и для предупреждения неуправляемых колебаний.
Многослойные керамические конденсаторы С2 и С6 обеспечивают на выходе высокочастотную развязку, которая позволяет поддерживать низкое полное сопротивление при высоких частотах.
Для индикации наличия стабилизированного напряжения использованы два светодиода.
Вы можете не использовать диоды, если вы не видите в этом необходимости. Тем не менее, светодиод на стороне отрицательного напряжения создаёт минимальную нагрузку стабилизатора 79хх, что может быть необходимым при испытании схемы.
Используется главным образом для защиты от противо-ЭДС. Обратное напряжение может возникнуть в том случае, если блок питает оборудование с индуктивной нагрузкой. Диоды также обеспечивают дополнительную защиту от коротких замыканий на тот случай, если положительное напряжение случайно было соединено с выходом отрицательного напряжения. Если это произошло, то работа токоограничивающих схем внутри стабилизаторов может быть нарушена.
В этом случае на конденсаторах произойдёт короткое замыкание, что защитит ваши стабилизаторы. Новости Статьи База знаний. Губки из опилок помогут в очистке водоемов от нефтяных загрязнений. Новые губки демонстрируют одновременно олефильные и гидрофобные свойства.
Конструирование Математика. Очень часто для реализации того или иного проекта требуется простой двухполярный источник питания.
Выходная мощность или габариты доступных в продаже блоков питания могут быть слишком большими.
Иногда требуется простой двухполярный блок питания. Для многих не столь важных устройств наиболее простым, но в то время эффективным выбором является использование трёхвыводного стабилизатора напряжения. Три вывода такого стабилизатора это вход, выход и земля. Трансформатор В этом двухполярном блоке питания используются двухполупериодный мостовой выпрямитель в сочетании с трансформатором с выводом от средней точки.
Фильтрующий конденсатор Фильтрующий конденсатор необходим для того, чтобы сгладить пульсацию выпрямленного напряжения переменного тока. Стабильность Конденсаторы C4 и C5 улучшают способность стабилизаторов реагировать на внезапные изменения тока нагрузки и для предупреждения неуправляемых колебаний.
Развязка Многослойные керамические конденсаторы С2 и С6 обеспечивают на выходе высокочастотную развязку, которая позволяет поддерживать низкое полное сопротивление при высоких частотах.
Комментарии 0. О проекте Использование материалов Контакты. При использовании материалов данного сайта прямая и явная ссылка на сайт radiomaster.
Блок питания
Добавить в избранное. Мощный усилитель для CD-плеера Простой индикатор радиации Подавитель шумов акустической системы Схема доп. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема двуполярного блока питания.
схема двухполярного блока питания для усилителя мощности — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail».
ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ
Схема мощного двухполярного источника питания Категория: Источники питания. Чем удобнее всего паять? Паяльником W. Микросхема MC Схема мощного двухполярного источника питания. Сила тока в нагрузке может достигать 20А, при этом уровень пульсации будет не более 1В при установленном напряжении 17В.
При токе в 3А уровень пульсаций не более 0,1В. Источник предназначен для питания в лабораторных условиях при налаживании или ремонте различных электронных конструкций, потребляющих высокий ток, таких как мощные мостовые УЗЧ, передатчики, а также различных автомобильных приборов и приводных механизмов например при ремонте электронной системы зажигания. Принципиальная схема источника показана на рисунке. Сетевое напряжение поступает на две первичные обмотки трансформатора Т1.
Двухполярный лабораторный источник питания
Все мастера, занимающиеся ремонтом электронной аппаратуры, знают о важности наличия лабораторного блока питания, с помощью которого можно получать различные значения напряжения и тока для использования при зарядке устройств, питании, тестировании схем и т. В продаже имеется много разновидностей таких аппаратов, но опытным радиолюбителям вполне по силам изготовить лабораторный блок питания своими руками. Использовать для этого можно бывшие в употреблении детали и корпуса, дополнив их новыми элементами.
Для работы многих схем с использованием операционных усилителей часто требуется двухполярное питание , или однополярное со средней точкой , что почти одно и то же. Источники двухполярного питания распространены гораздо меньше, чем однополярные.
Регулируемый двухполярный источник питания
Автор: А. Эта книга посвящена источникам питания — как низкочастотным, так и высокочастотным. Автор не старался воспроизвести все варианты существующих приборов, а отдал предпочтение тем из них, которые имеют универсальный характер, наиболее ярко представляют аппаратуру подобного рода и могут быть выполнены с другими параметрами и требованиями. Каждая схема сопровождается кратким пояснением, а также библиографическими данными, позволяющими в случае необходимости получить дополнительную информацию. Все ссылки на «скачивание» электронных копий книг собраны из общедоступных публичных ресурсов сети интернет предоставляются исключительно в ознакомительных целях.
Права в отношении представленных произведений принадлежат их законным правообладателям.

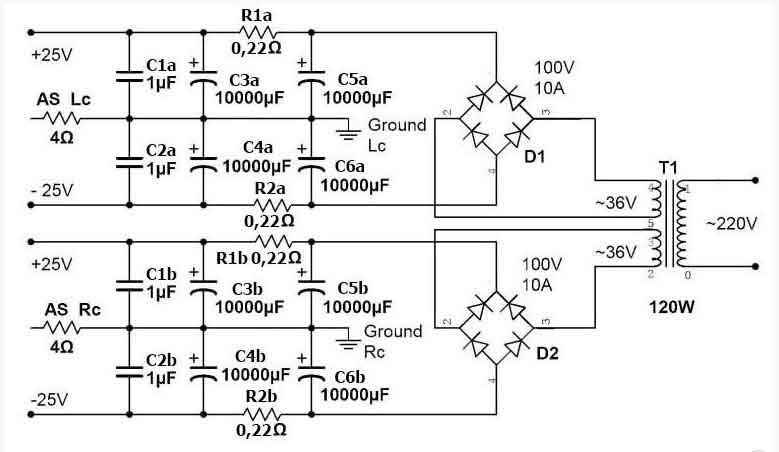

Схема простого блока питания для усилителя мощности Phoenix P-400
Двухполярные источники питания. Рассмотрены практические схемы маломощных двухполярных источников питания, выполненные на операционных усилителях, микросхемных стабилизаторах напряжения и специализированных микросхемах. Многие конструкции, особенно конструкции, выполненные на базе операционных усилителей ОУ , требуют применения двухполярного источника питания. Простым решением проблемы питания таких устройств является использование стабилизированного однополярного источника питания, дополненного мощным делителем напряжения для создания искусственной средней точки рис. Применение ОУ позволило получить высокие эксплуатационные характеристики устройства. Выходное сопротивление стабилизатора при токе 0,5 А около 0, Ом, а коэффициент стабилизации — порядка Стабилизатор имеет цепи защиты от короткого замыкания на выходе.
Схема двуполярного стабилизированного источника питания для самодельных усилителей и устройств на ОУ.
Двухполярный блок питания
На практике это означает, что при возникновении таких негативных ситуаций чип не сгорает, а только отключается. Подобные стабилизаторы недороги, легки в использовании, и очень удобны при сборке схемы с несколькими печатными платами, когда на платы подаётся нестабилизированное напряжение, а стабилизация осуществляется отдельно на каждой плате. В этой статье описана конструкция двухполярного источника питания.
Двухполярный источник питания
ВИДЕО ПО ТЕМЕ: Мощный двухполярный регулируемый блок питания на DPS5020
Двухполярный блок питания часто используется для питания операционных усилителей и выходных каскадов мощных усилителей низкой частоты audio. Так же двухполярное напряжение используется в компьютерных блоках питания. На данном рисунке изображена простейшая схема двухполярного блока питания.
Допустим, вторичная обмотка трансформатора выдаёт переменное напряжение
Connexion :. Accueil Contact.
Схема двухполярного блока питания на 12 Вольт
Для налаживания разнообразных электронных устройств используют источники питания ИП и измерительные приборы, обеспечивающие надлежащее качество напряжения и тока. Лучше всего их совместить. Практика показала, что для повышения надежности защитных узлов источника от коротких замыканий, схемотехника ИП должна быть построена с применением низкоомных токоограничивающих резисторов. Кроме того, желательно применить в схеме простые и недорогие компоненты, из запасов, накопленных в прежние времена. Несложная и надежная электронная схема лабораторного двухполярного регулируемого источника напряжения с защитой от коротких замыканий показана на рисунке. В качестве регулирующих элементов в обоих плечах схемы использованы устаревшие мощные кремниевые транзисторы КТА.
Зачем нужен двухполярный источник питания было описано тут. По этому пришло время собрать такую конструкцию самостоятельно.
В сети есть много вариантов самостоятельной сборки лабораторного двухполярного источника питания. Я выбрал простой вариант по такой схеме:.
Схемы двухполярных источников питания
На практике это означает, что при возникновении таких негативных ситуаций чип не сгорает, а только отключается. Подобные стабилизаторы недороги, легки в использовании, и очень удобны при сборке схемы с несколькими печатными платами, когда на платы подаётся нестабилизированное напряжение, а стабилизация осуществляется отдельно на каждой плате. В этой статье описана конструкция двухполярного источника питания. Для блока питания вам потребуются трансформатор с отводом от средней точки и пара трёхвыводных стабилизаторов по вашему желанию: и , и , и , и или и Обратите внимание, что значения положительного и отрицательного напряжения не обязательно должны совпадать. Представленный блок питания сконструирован с большой тщательностью, поэтому он должен обеспечить многолетнюю непрерывную эксплуатацию.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Лабораторный блок питания своими руками
- Двухполярный лабораторный блок питания своими руками
- Блоки питания мощные и не очень для УМЗЧ
- Схема двухполярного стабилизатора из одной обмотки трансформатора (КТ827, КТ825)
- Регулируемый двухполярный источник питания
- ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Двухполярное питание
youtube.com/embed/ms9gdrYyG54″ frameborder=»0″ allowfullscreen=»»/>Лабораторный блок питания своими руками
Рассматриваемый источник питания работает от стабилизированного однополярного блока питания напряжением от 9 до 30 В. В качестве примера предполагается, что использован однополярный источник питания, рассмотренный ранее см. Схема, показанная на рис. ОУ DA1 совместно с выходным каскадом умощнения на транзисторах VT1, VT2 образует повторитель напряжения усилитель с коэффициентом усиления единица. За счет высокого коэффициента усиления ОУ без обратной связи разность напряжений на входах операционного усилителя стремится к нулю и на выходе схемы поддерживается напряжение, равное напряжению на выходе делителя Rl, R2.
Работу двухполярного источника питания можно сравнить с параллельным стабилизатором напряжения. Конденсаторы С2, СЗ служат для уменьшения внутреннего сопротивления источника питания по переменному току.
На рис.
В последнем случае конденсатор С1 устанавливать не нужно, а место установки микросхем обозначено на рис. Транзисторы VT1, VT2 через изолирующие прокладки устанавливают на общем радиаторе с площадью охлаждающей поверхности 50… см2. Обратите внимание на подведение питающих напряжений на схему — оно должно осуществляться точно так, как изображено на рис.
Беседа первая. Корни и плоды радио Беседа вторая. Первое знакомство с радиоприемником Беседа третья. Радиопередача и радиоприем Беседа четвертая. Экскурсия в электротехнику Беседа пятая. О полупроводниках и полупроводниковых приборах Беседа шестая. Первый транзисторный приемник Беседа седьмая.
Электронные лампы и их работа Беседа восьмая. Источники питания Беседа девятая. О микрофонах, звукоснимателях, динамических головках прямого излучения и громкоговорителях Беседа десятая. Твоя мастерская Беседа одиннадцатая. Усилитель звуковой частоты Беседа двенадцатая.
Приемник прямого усиления Беседа тринадцатая. Измерительная лаборатория Беседа четырнадцатая.
От приемника прямого усиления к супергетеродину Беседа пятнадцатая. Стереофония Беседа шестнадцатая. Знакомство с автоматикой Беседа семнадцатая. Мультивибратор и его применение Беседа восемнадцатая. Электро- и цветомузыка Беседа девятнадцатая. Телеуправление моделями Беседа двадцатая. Путь в радиоспорт Беседа двадцать первая. На страже Родины Беседа двадцать вторая. Радиоэлектроника служит человеку Беседа двадцать третья.
Для радиокружка и школы Приложения. Для дома, для семьи Изготовление самодельных деталей Как оборудовать рабочее место Краткие сведения о некоторых химических веществах, используемых в радиолюбительской практике Практические советы Радиопередатчики Сигнализация Простые измерительные приборы и пробники Справочники Сюрпризы электромагнитного поля Телефония Технологические приемы и процессы Технология Управляемые звуком Усилители НЧ Оркестр… Из радиодеталей Переговорные устройства Схемы новогодних гирлянд Цветомузыкальные приставки Электронные имитаторы звуков Электронная игротека Усилители звуковой частоты.
Рубрики: Источники питания радиоаппаратуры. Предыдущие записи: Измеритель RLC. Следующие записи: Регуляторы мощности для паяльника.
Последние статьи Схемы новогодних гирлянд Самостоятельный ремонт пульта ДУ Самодельная простая охранная сигнализация дома, или дачи Две простые схемы охранных устройств для квартиры Принцип работы транзистора Чем отличается переменный ток от постоянного Миниатюрный металлоискатель Таймер на 30 минут Лампа дневного света от батареи 12 Вольт Схема для автоматического включения освещения.
Двухполярный лабораторный блок питания своими руками
На двухполярных блоках питания, особенно на блоках питания для усилителей, стоит одному предохранителю выгореть, короткое замыкание КЗ, и второе плечо окончательно будет выведено из строя. Задумываясь над этим вопросом, было разработано устройство защиты от выхода из строя оконечной нагрузки из-за выгорания предохранителя одного из плечь Все идеи по поводу этой защиты сводились к вопросу, что надо ставить реле… Релейная защита как нельзя лучше подходит.
Так оно и было, было разработано две схемы с релейным отключения нагрузки. На первой схеме разработан вариант для реле парно отключавшего нагрузку.
Иногда требуется простой двухполярный блок питания. и очень удобны при сборке схемы с несколькими печатными платами, когда на В этой статье описана конструкция двухполярного источника питания.
Блоки питания мощные и не очень для УМЗЧ

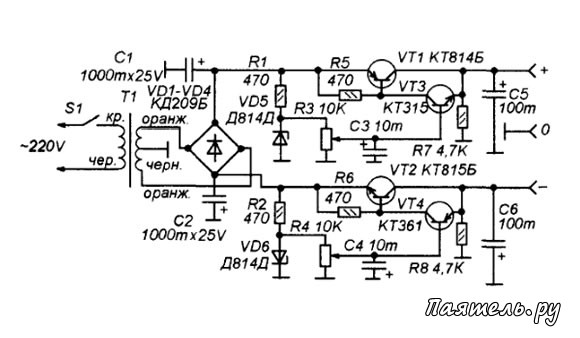

Добавить в избранное. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема простого лабораторного двухполярного источника питания. Категория: Источники питания Простой маломощный двухполярный источник питания, с регулировкой выходного напряжения от 1 до 12V раздельно в каждом канале. Максимальный ток — mА Такой источник может пригодиться в тех случаях, когда требуется организовать питание како-го-то участка схемы и при этом, пользоваться мощным лабораторным источником нежелательно или нет смыла, например, если от него уже питания мощная или высоковольтная часть схемы.
Или для питания законченной схемы, собранной на операционных усилителях или логических микросхемах. Источник выполнен по простой схеме из трансформатора Т1, двуполярного выпрямителя на диодах VD1-VD4 и двух разнополярных параметрических стабилизаторов с регулируемым выходным напряжением. Как видно из маркировки, трансформатор имеет две соединенные последовательно вторичные обмотки, на каждой из которых по 12V, а допустимый выходной ток — mA. Такие трансформаторы используются в источниках питания различной китайской аппаратуры и сейчас часто встречаются в продаже.
Схема двухполярного стабилизатора из одной обмотки трансформатора (КТ827, КТ825)
Рассматриваемый источник питания работает от стабилизированного однополярного блока питания напряжением от 9 до 30 В. В качестве примера предполагается, что использован однополярный источник питания, рассмотренный ранее см. Схема, показанная на рис. ОУ DA1 совместно с выходным каскадом умощнения на транзисторах VT1, VT2 образует повторитель напряжения усилитель с коэффициентом усиления единица.
За счет высокого коэффициента усиления ОУ без обратной связи разность напряжений на входах операционного усилителя стремится к нулю и на выходе схемы поддерживается напряжение, равное напряжению на выходе делителя Rl, R2.
Не так давно возникла насущная необходимость собрать двуполярный блок питания взамен внезапно сгоревшего по простой схеме и из доступных деталей.
Регулируемый двухполярный источник питания
Автор: А. Эта книга посвящена источникам питания — как низкочастотным, так и высокочастотным. Автор не старался воспроизвести все варианты существующих приборов, а отдал предпочтение тем из них, которые имеют универсальный характер, наиболее ярко представляют аппаратуру подобного рода и могут быть выполнены с другими параметрами и требованиями. Каждая схема сопровождается кратким пояснением, а также библиографическими данными, позволяющими в случае необходимости получить дополнительную информацию. Все ссылки на «скачивание» электронных копий книг собраны из общедоступных публичных ресурсов сети интернет предоставляются исключительно в ознакомительных целях.
ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ
Двухполярный лабораторный блок питания см. Он обеспечивает независимую регулировку выходного напряжения каждого источника от нуля до 20 В при токе нагрузки до 1 А. Каждое плечо источников питания имеет защиту от перегрузок. Кроме того, двухполярный маломощный источник питания используется как источник образцового опорного напряжения регулируемых стабилизаторов. По схемотехнике оба плеча блока питания симметричны, поэтому подробно рассмотрим работу лишь одного из них — положительного. Операционный усилитель DA1 включен по схеме инвертирующего усилителя. Последовательно с ОУ включены усилительные каскады на транзисторах VT1, VT3 и VT4, необходимые для нормальной работы операционного усилителя по постоянному току. Каскад на транзисторе VT4 — инвертирующий усилитель, включенный по схеме с общим эмиттером, а транзисторы VT1, VT3 образуют силовой регулирующий элемент.
Радиоэлектронные конструкции на ОУ можно питать как от однополярного, так и двухполярного источников питания.
Лучшие результаты работы.
В современной электронной технике широкое распространение получили операционные усилители. Данные электронные компоненты могут работать от однополярного напряжения, но более стабильная работа достигается применением двухполярного напряжения питания. Двухполярное напряжение необходимо так же для питания большинства схем УМЗЧ и некоторых других.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.
В статье рассмотрена конструкция двухполярного лабораторного источника питания средней мощности, изготовленного на основе компьютерного блока питания АТХ. Характеристики рассмотренного устройства позволяют использовать его для питания самых разнообразных потребителей постоянного тока, имеющихся в арсенале радиолюбителя, а также для зарядки кислотно-свинцовых аккумуляторных батарей напряжением от 6 до 30В в полуавтоматическом режиме.
Для работы многих схем с использованием операционных усилителей часто требуется двухполярное питание , или однополярное со средней точкой , что почти одно и то же.
Источники двухполярного питания распространены гораздо меньше, чем однополярные. Для питания схем с незначительным потреблением порядка нескольких миллиампер можно использовать однополярный источник с созданием средней точки с помощью простого резистивного делителя и фильтрующих конденсаторов, рисунок 1. Такой вариант создания двуполярного питания из однополярного характеризуется ощутимыми потерями в схеме и низкой стабильностью, поскольку при неравномерной нагрузке плеч, бОльшая нагрузка будет подтягивать среднюю точку к своему плечу. Подобные схемы могут пригодиться при опытах с операционными усилителями. В схеме варианта б подстроечным резистором R3 можно корректировать уровень напряжения средней точки. Имеет смысл использовать для быстрой сборки тестовых схем и только в том случае, если напряжение выхода однополярного источника будет достаточным, для создания двухполярного питания.
О том, что такое двухполярное питание — написаны целые трактаты, от 2 абзацев до статьи длинной в 40 листов, поэтому мы не будем расписывать здесь эти подробности, отметим лишь самые важные моменты.
Данный тип питания чаще всего применяется измерительной технике и различной аналоговой аппаратуре, особенно в аудио и видео — причина этого довольно проста: многие сигналы, которые надо измерять и обрабатывать имеют не только положительное значение, но и отрицательное, в соответствии с порождающим их неэлектрическим физическим явлением. Ярким примером такого явления являются звуковые волны, которые раскачивают мембрану динамического микрофона, порождая в катушке ток, направление которого показывает положение этой самой мембраны относительно точки покоя.
Рисунок 1
, автор Lewis Loflin
На рисунке 1 показан пример биполярного источника питания , использующего две 9-вольтовые батареи. Они имеют общую землю, и на выходе может быть любая комбинация полярности или напряжения. Например, блоки питания ATX, используемые сегодня в большинстве ПК, имеют несколько выходов напряжения, но имеют один общий.
В питании ATX имеем плюс-минус 5 вольт, плюс-минус 12 и три вольта.
Помимо использования в домашних ПК, биполярные источники питания используются во многих схемах операционных усилителей и мощных аудиоусилителях.
Рисунок 2
На рисунке 2 мы сконструировали двухполярный блок питания с использованием трансформатора на 12,6 В. D2 заряжает C3 в положительный полупериод, а D3 заряжает C4 в отрицательный полупериод. В обоих случаях выходное напряжение будет 17,8 вольт. (12,6 * 1,414.) Полярности будут противоположны по отношению к земле.
Те же правила однополупериодного выпрямления для обеих полярностей остаются в силе. Поскольку конденсаторы C3 и C4 должны быть большими (не менее 3300 мкФ), резистор R1 ограничивает бросок тока при подаче питания. Значения обычно составляют 1-10 Ом при 5 Вт.
Рисунок 3
На рисунке 3 показано двухполярное питание с использованием диодного моста и центрального ответвления трансформатора в качестве общего.
Применяются те же правила, что и раньше, при половинном напряжении и удвоении тока. Это двухполупериодное выпрямление, и для той же нагрузки могут использоваться конденсаторы меньшего размера, чем на рис. 7.
Если мы используем трансформатор на 25,5 В, 3 А, каждое выходное напряжение будет 25,2/2 * 1,414 или 17,8 В.
Рисунок 4
На рисунке 4 показан регулируемый биполярный источник питания для использования в схемах на операционных усилителях.
- Быстрая навигация по этому сайту:
- Базовое обучение электронике и проекты
- Основные проекты твердотельных компонентов
- Проекты микроконтроллеров Arduino
- Электроника Raspberry Pi, Программирование
- Сборка автотрансформатора-Variac Источник питания переменного и постоянного тока
- Последовательно-параллельное соединение трансформаторов
- Создайте регулируемый источник питания 0-34 В с помощью LM317
- Исправление источника питания переменного тока
- Базовые силовые трансформаторы
- Схемы транзисторно-стабилитронного регулятора
- Наконечники для регуляторов напряжения серии LM78XX
- Биполярные источники питания
- Подключение последовательно-параллельных батарей
Тиристоры и симисторы используются для управления системами переменного и постоянного тока.
С помощью микроконтроллера, такого как Arduino, с помощью пересечения нуля можно управлять мощностью переменного тока для управления уровнями освещенности, скоростью двигателя переменного тока и резистивными нагревательными элементами.0040
- Детекторы пересечения нуля переменного тока для Arduino
- Цепи детекторов пересечения нуля Демонстрация аппаратных прерываний
- и руководство для Arduino
- Подробный обзор управления питанием переменного тока с помощью Arduino
- Управление питанием переменного тока Arduino с использованием прерываний
Веб-сайт Copyright Lewis Loflin, Все права защищены.
Если вы используете этот материал на другом сайте, предоставьте ссылку на мой сайт.
Что такое биполярный источник питания? |Технология
Усилитель высокого напряжения (усилитель высокого напряжения)
Усилитель высокого напряжения преобразует входное напряжение в сигнал высокого напряжения, как показано на рис. 1. В наши дни потребность в высоковольтных усилителях растет все больше и больше, и теперь они становятся незаменимым инструментом для исследований и разработок, экспериментов и интеграции в систему для таких областей, как электроника, физика, биохимическая и медицинская промышленность. Используя высоковольтные технологии, компания Matsusada Precision Inc. производит различные усилители высокого напряжения, отвечающие всем требованиям клиентов.
* У нас есть усилители, разработанные специально для электростатического патрона или PZT. Пожалуйста, обратитесь за подробностями к нашему торговому персоналу.
(рис. 1)Четырехквадрантный выходной диапазон
Усилитель высокого напряженияобычно оснащен функцией «приемника» для выходных токов, которая обеспечивает работу при постоянном напряжении независимо от типа нагрузки, будь то емкостная или проводящая. (Рис. 2) Поскольку он дает быстрый отклик, это идеальный источник питания для приложений, требующих выхода переменного тока.
Высоковольтные усилители Matsusada имеют биполярный тип и могут работать во всех четырех квадрантах. (область I, II, III и IV)
- Vomax: номинальное выходное напряжение
- Iomax: Номинальный выходной ток
Скорость нарастания
Чувствительность нашего высокоскоростного усилителя определяется скоростью нарастания (SR). Шаговая чувствительность нашего усилителя показана на рис. 3.
SR = ΔV/мкс
В случае, если выходная амплитуда меньше, время отклика сокращается. Серия AMP достигает максимума SR = 700 В/мкс.
(рис. 3)Время нарастания (ступенчатая характеристика)
Переходная характеристика может быть указана с временем нарастания. (рис.4) Обычно время нарастания отклика усилителя (= полоса пропускания) fc (Гц) определяется по приведенной ниже формуле.
тр ≒ 0,35/фк.
Время падения tf равно tr.
(рис. 4)Частотная характеристика
