Восемь простых схем на транзисторах для начинающих радиолюбителей

Приведены несколько схем простых устройств и узлов, которые могут быть изготовлены начинающими радиолюбителями.

Однокаскадный усилитель ЗЧ

Это простейшая конструкция, которая позволяет продемонстрировать усилительные способности транзистора Правда, коэффициент усиления по напряжению невелик — он не превышает 6, поэтому сфера применения такого устройства ограничена.

Тем не менее его можно подключить, скажем, к детекторному радиоприемнику (он должен быть нагружен на резистор 10 кОм) и с помощью головного телефона BF1 прослушивать передачи местной радиостанции.

Усиливаемый сигнал поступает на входные гнезда X1, Х2, а напряжение питания (как и во всех остальных конструкциях этого автора, оно составляет 6 В — четыре гальванических элемента напряжением по 1,5 В, соединенных последовательно) подается на гнезда ХЗ, Х4.

Делитель R1R2 задает напряжение смещения на базе транзистора, а резистор R3 обеспечивает обратную связь по току, что способствует температурной стабилизации работы усили теля.

Рис. 1. Схема однокаскадного усилителя ЗЧ на транзисторе.

Как происходит стабилизация? Предположим, что под воздействием температуры увеличился ток коллекто ра транзистора Соответственно увеличится падение напряжения на резисто ре R3. В итоге уменьшится ток эмитте ра, а значит, и ток коллектора — он достигнет первоначального значения.

Нагрузка усилительного каскада — головной телефон сопротивлением 60.. 100 Ом. Проверить работу усилителя несложно, нужно коснуться входного гнезда Х1 например, пинцетом в телефоне должно прослушиваться слабое жужжание, как результат наводки пере менного тока. Ток коллектора транзис тора составляет около 3 мА.

Двухкаскадный УЗЧ на транзисторах разной структуры

Он выполнен с непосредственной связью между каскадами и глубокой отрицательной обратной связью по постоянному току, что делает его режим независящим от температуры окружающей среды. Основа температурной стабилизации — резистор R4, работаю щий аналогично резистору R3 в предыдущей конструкции

Усилитель более «чувствительный” по сравнению с однокаскадным — коэффициент усиления по напряжению достигает 20. На входные гнезда можно подавать переменное напряжение амплитудой не более 30 мВ, иначе возникнут искажения, прослушиваемые в головном телефоне.

Проверяют усилитель, прикоснувшись пинцетом (или просто пальцем) входного гнезда Х1 — в телефоне раздастся громкий звук. Усилитель потребляет ток около 8 мА.

Рис. 2. Схема двухкаскадного усилителя ЗЧ на транзисторах разной структуры.

Эту конструкцию можно использовать для усиления слабых сигналов например, от микрофона. И конечно он позволит значительно усилить сигнал ЗЧ, снимаемый с нагрузки детекторного приемника.

Двухкаскадный УЗЧ на транзисторах одинаковой структуры

Здесь также использована непосредственная связь между каскадами, но стабилизация режима работы несколько отличается от предыдущих конструкций.

Допустим, что ток коллектора транзистора VТ1 уменьшился Падение напряжения на этом транзисторе увеличится что приведет к увеличению напряжения на резисторе R3, включенном в цепи эмиттера транзис тора VТ2.

Благодаря связи транзисторов через резистор R2, увеличится ток базы входного транзистора, что приведет к увеличению его тока коллектора. В итоге первоначальное изменение тока коллектора этого транзистора будет скомпенсировано.

Рис. 3. Схема двухкаскадного усилителя ЗЧ на транзисторах одинаковой структуры.

Чувствительность усилителя весьма высока — коэффициент усиления достигает 100. Усиление в сильной степени зависит от емкости конденсатора С2 — если его отключить, усиление снизится. Входное напряжение должно быть не более 2 мВ.

Усилитель хорошо работает с детекторным приемником, с электретным микрофоном и другими источниками слабого сигнала. Ток, потребляемый усилителем — около 2 мА.

Двухтактный усилитель мощности ЗЧ на транзисторах

Он выполнен на транзисторах разной структуры и обладает усилением по напряжению около 10. Наибольшее входное напряжение может быть 0,1 В.

Усилитель двухкаскадный первый собран на транзисторе VТ1 второй — на VТ2 и VT3 разной структуры. Первый ка скад усиливает сигнал ЗЧ по напряжению причем обе полуволны одинаково. Второй — усиливает сигнал по току но каскад на транзисторе VТ2 “работает” при положительных полуволнах, а на транзисторе VT3 — при отрицательных.

Рис. 4. Двухтактный усилитель мощности ЗЧ на транзисторах.

Режим по постоянному току выбран таким что напряжение в точке соединения эмиттеров транзисторов второго каскада равно примерно половине напряжения источника питания.

Это достигается включением резистора R2 обратной связи Ток коллектора входного транзистора, протекая через диод VD1, приводит к падению на нем напряжения. которое является напряжением смещения на базах выходных транзисторов (относительно их эмиттеров), — оно позволяет уменьшить искажения усиливаемого сигнала.

Нагрузка (несколько параллельно включенных головных телефонов либо динамическая головка) подключена к усилителю через оксидный конденсатор С2.

Если усилитель будет работать на динамическую головку (сопротивлением 8 -. 10 Ом), емкость этого конденсатора должна бы ь минимум вдвое больше Обратите внимание на подключение нагрузки первого каскада — резистора R4 Его верхний по схеме вывод соединен не с плюсом питания, как это обычно делается, а с нижним выводом нагрузки.

Это так называемая цепь вольтодобавки, при которой в базовую цепь выходных транзисторов поступает небольшое на пряжение ЗЧ положительной обратной связи, выравнивающее условия работы транзисторов.

Двухуровневый индикатор напряжения

Такое устройство можно использовать. например, для индикации “истощения” батареи питания либо индикации уровня воспроизводимого сигнала в бытовом магнитофоне. Макет индикатора позволит продемонстрировать принцип его работы.

Рис. 5. Схема двухуровневого индикатора напряжения.

В нижнем по схеме положении движка переменного резистора R1 оба транзистора закрыты, светодиоды HL1, HL2 погашены. При перемещении движкарезистора вверх, напряжение на нем увеличивается. Когда оно достигнет напряжения открывания транзистора VТ1 вспыхнет светодиод HL1

Если продолжать перемещать движок. наступит момент, когда вслед за диодом VD1 откроется транзистор VТ2. Вспыхнет и светодиод HL2. Иными словами, малое напряжение на входе индикатора вызывает свечение только светодиода HL1 а большее обоих светодиодов.

Плавно уменьшая входное напряжение переменным резистором, заметим что вначале гаснет светодиод HL2, а затем — HL1. Яркость светодиодов зависит от ограничительных резисторов R3 и R6 при увеличении их сопротивлений яркость падает.

Чтобы подключить индикатор к реальному устройству, нужно отсоединить верхний по схеме вывод переменного резистора от плюсового провода источника питания и подать контролируемое напряжение на крайние выводы этого резистора. Перемещением его движка подбирают порог срабатывания индикатора.

При контроле только напряжения источника питания допустимо установить на месте HL2 светодиод зеленого свечения АЛ307Г.

Трехуровневый индикатор напряжения

Он выдает световые сигналы по принципу меньше нормы — норма — больше нормы. Для этого в индикаторе использованы два светодиода красно го свечения и один — зеленого.

Рис. 6. Трехуровневый индикатор напряжения.

При некотором напряжении на движке переменного резистора R1 (напряжение в норме) оба транзистора закрыты и (работает) только зеленый светодиод HL3. Перемещение движка резистора вверх по схеме приводит к увеличению напряжения (больше нормы) на нем открывается транзистор VТ1.

Светодиод HL3 гаснет, а HL1 зажигается. Если движок перемещать вниз и уменьшать таким образом напряжение на нем (‘меньше нормы”) транзистор VТ1 закроется, а VТ2 откроется. Будет наблюдаться такая картина: вначале погаснет светодиод HL1, затем зажжется и вскоре погаснет HL3 и в заключение вспыхнет HL2.

Из-за низкой чувствительности индикатора получается плавный переход от погасания одного светодиода к зажиганию другого еще не погас полностью например, HL1, а уже зажигается HL3.

Триггер Шмитта

Как известно это устройство ис пользуется обычно для преобразования медленно изменяющегося напряжения в сигнал прямоугольной формыКогда движок переменного резистора R1 находится в нижнем по схеме положении транзистор VТ1 закрыт.

Напряжение на его коллекторе высокое, в результате транзистор VТ2 оказывается открытым а значит, светодиод HL1 зажжен На резисторе R3 образуется падение напряжения.

Рис. 7. Простой триггер Шмитта на двух транзисторах.

Медленно перемещая движок переменного резистора вверх по схеме, удастся достичь момента когда произойдет скачкообразное открывание транзистора VТ1 и закрывание VТ2 Это случится при превышении напряжения на базе VТ1 падения напряжения на резисторе R3.

Светодиод погаснет. Если после этого перемещать движок вниз триггер возвратится в первоначальное положение — вспыхнет светодиод Это произойдет при напряжении на движке меньшем чем напряжение выключения светодиода.

Ждущий мультивибратор

Такое устройство обладает одним устойчивым состоянием и переходит в другое только при подаче входного сигнала При этом мультивибратор формирует импульс своей длительности независимо от длительности входного. Убедимся в этом проведя эксперимент с макетом предлагаемого устройства.

Рис. 8. Принципиальная схема ждущего мультивибратора.

В исходном состоянии транзистор VТ2 открыт, светодиод HL1 светится. Достаточно теперь кратковременно замкнуть гнезда Х1 и Х2 чтобы импульс тока через конденсатор С1 открыл транзистор VТ1. Напряжение на его коллекторе снизится и конденсатор С2 окажется подключенным к базе транзистора VТ2 в такой полярности, что тот закроется. Светодиод погаснет.

Конденсатор начнет разряжаться ток разрядки потечет через резистор R5, удерживая транзистор VТ2 в закрытом состоянии Как только конденсатор разрядится, транзистор VТ2 вновь откроется и мультивибратор перейдет снова в режим ожидания.

Длительность формируемого мультивибратором импульса (продолжительность нахождения в неустойчивом состоянии) не зависит от длительности запускающего, а определяется сопротивлением резистора R5 и емкостью конденсатора С2.

Если подключить параллельно С2 конденсатор такой же емкости, светодиод вдвое дольше будет оставаться в погашенном состоянии.

И. Бокомчев. Р-06-2000.

Простые схемы для начинающих радиолюбителей

Простейший регулятор яркости светодиодов

Электроника / Простые схемы

Простейшая схема регулятора яркости светодиодов, представленная в этой статье, с успехом может быть применена в тюнинге автомобилей, ну и просто для повышения комфорта в машине в ночное время, например для освещения панели приборов, бардачков и так

Простой регулируемый стабилизированный блок питания

Электроника / Простые схемы

Этот блок питания на микросхеме LM317, не требует каких – то особых знаний для сборки, и после правильного монтажа из исправных деталей, не нуждается в наладке. Несмотря на свою кажущуюся простоту, этот блок является надёжным источником питания

Симисторный регулятор мощности

Электроника / Простые схемы

Такой простой, но в то же время очень эффективный регулятор, сможет собрать практически каждый, кто может держать в руках паяльник и хоть слегка читает схемы. Ну а этот сайт поможет вам осуществить своё желание. Представленный регулятор регулирует

Стабилизатор для светодиодов и ДХО

Авто самоделки / Простые схемы

Почти все автомобилисты знакомы с такой проблемой, как быстрый выход из строя светодиодных ламп. Которые зачастую ставятся в габаритные огни, дневные ходовые огни (ДХО) или в другие фонари. Как правило эти светодиодные лампы имеют малую мощность и

Светодиодный указатель уровня воды

Электроника / Простые схемы

Датчик уровня воды своими руками может сделать практически каждый, кто хоть немного умеет держать в руках паяльник. А эта статья поможет вам поэтапно, при помощи фотографий, изготовить индикатор уровня воды в баке своими руками из простых и

Простой усилитель мощности 4×50 Вт

Авто самоделки / Простые схемы / Усилитель своими руками

Этот наипростейший усилитель звуковой частоты, способен выдать 50 Ватт мощности на каждый канал из четырёх. В сумме это получается 200 Вт звуковой мощности. И это, как оказалось, не предел. Микросхема, на которой построен усилитель, может дать и 80

Простой FM приемник на микросхеме

Электроника / Простые схемы

Всего одна микросхема понадобится вам, чтобы построить простой и полноценный FM приемник, который способен принимать радиостанции в диапазоне 75-120 МГц. FM приемник содержит минимум деталей, а его настройка, после сборки, сводится к минимуму. Так

Блок питания на стабилитроне и транзисторе

Электроника / Простые схемы

Рассмотренный далее стабилизированный блок питания является одним из первых устройств, которые собираются начинающими радиолюбителями. Это очень простой, но весьма полезный прибор. Для его сборки не нужны дорогостоящие компоненты, которые

Простой антенный усилитель

Простые схемы / Электроника своими руками

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий

Простая цветомузыка на светодиодах

Электроника / Простые схемы

Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя. Принцип работы цветомузыки – классический, ставший по истине

Простая рация на трех транзисторах

Электроника / Простые схемы

Это схема коротковолновой радиостанции содержит в своем составе всего три транзистора. Самая простая рация для повторения начинающими радиолюбителями. Конструкция была взятая из старенького журнала, но актуальности своей ни капли не потеряла.

Простой тестер для проверки радиоэлементов

Простые схемы / Электроника своими руками

Приветствую Вас, дорогие друзья! В этой статье я покажу и расскажу вам как сделать очень простой тестер для проверки радиодеталей, таких как диоды, транзисторы, конденсаторы, светодиоды, лампы накаливания, катушки индуктивности и многое другое.

Тестер из смартфона

Простые схемы / Электроника своими руками

В этой статье я расскажу вам как сделать из смартфона тестер для прозвонки электрических цепей на наличие обрыва или короткого замыкания. Фактически, я сделаю приставку для сотового телефона (скорее даже переходник со щупами), с помощью которой

Светодиодная мигалка на транзисторе

Электроника / Простые схемы

Одной из самых простых схем в любительской радиоэлектронике является светодиодная мигалка на одном транзисторе. Ее изготовление под силу любому новичку, у которого есть минимальный набор для пайки и полчаса времени.

Простой инфракрасный сенсор

Электроника / Простые схемы

Простейший инфракрасный сенсор, который будет сообщать о наличии препятствия, можно сделать всего на одном транзисторе. Эта самоделка имеет скорее не практическое применение, а скорее теоретическое, демонстрируя работу инфракрасного датчика наличия

Простейший индикатор уровня заряда батареи

Электроника / Простые схемы

Самое удивительное то, что схема индикатора уровня заряда аккумуляторной батареи не содержит ни транзисторов, ни микросхем, ни стабилитронов. Только светодиоды и резисторы, включенные таким образом, что обеспечивается индикация уровня подведенного

Простая мигалка на таймере NE555

Электроника / Простые схемы

Очень простую мигалку можно собрать на микросхеме NE555, которая довольно распространена среди радиолюбителей. Схема содержит небольшое количество элементов и позволяет управлять одним или двумя светодиодами.

Простое универсальное автоматическое зарядное устройство

Электроника / Простые схемы

Я постарался вставить в заголовок этой статьи все плюсы данной схемы, которою мы будем рассматривать и естественно у меня это не совсем получилось. Так что давайте теперь рассмотрим все достоинства по порядку. Главным достоинством зарядного

Простая мигалка для двух светодиодов

Электроника / Простые схемы

Практически каждый начинающий радиолюбитель собирал мультивибратор на транзисторах. Эта схема не требует большого количества компонентов и имеет вполне понятный для новичков принцип работы. Однако работа готового изделия, несмотря на простоту,

Индикатор наличия тока

Электроника / Простые схемы

Бывает надобность отследить наличие протекающего в цепи тока в двух состояниях: либо есть, либо нет. Пример: вы заряжает аккумулятор со встроенным контроллером зарядки, подключили к источнику питания, а как контролировать процесс? Можно конечно же

Сборка простых транзисторных схем | Проекты самодельных схем

Сюда включена подборка важных простых схем на различных транзисторах для сборки.

Простые транзисторные схемы для начинающих любителей

В этой статье обсуждалось множество простых конфигураций транзисторов, таких как сигнализация дождя, таймер задержки, защелка установки сброса, тестер кристалла, светочувствительный переключатель и многие другие.

В этом сборнике простых транзисторных схем (схем) вы встретите множество небольших очень важных конфигураций транзисторов, специально разработанных и скомпилированных для начинающих энтузиастов электроники.

Простые схемы (схемы), показанные ниже, имеют очень полезные приложения, и их легко собрать даже начинающим энтузиастам электроники. Давайте приступим к их обсуждению:

Регулируемый блок питания постоянного тока:

Очень хороший регулируемый блок питания можно собрать, используя всего пару транзисторов и несколько других пассивных компонентов.

Схема обеспечивает хорошее регулирование нагрузки, ее максимальный ток не более 500 мА, достаточный для большинства применений.

---

Настоятельно рекомендуется : Проекты для начинающих

---

Сигнализация дождя

Эта схема построена всего на двух транзисторах в качестве основных активных компонентов.

Конфигурация представляет собой стандартную пару Дарлингтона, что значительно увеличивает текущую мощность усиления.

Капли дождя или воды, падающие и соединяющие базу с плюсом, достаточны для срабатывания сигнализации.

Бесшумный источник питания:

Для многих схем аудиоусилителей помехи могут стать помехой, даже правильное заземление иногда не может решить эту проблему.

Тем не менее, мощный транзистор и несколько конденсаторов при подключении, как показано, определенно могут решить эту проблему и обеспечить требуемую мощность без фонов и пульсаций для всей схемы.

Защелка установки-сброса:

В этой схеме также используется очень мало компонентов, и она точно устанавливает и сбрасывает реле и выходную нагрузку в соответствии с входными командами.

Нажатие верхнего выключателя включает цепь и нагрузку, а нажатием нижнего выключателя он отключается.

Простой таймер с задержкой

Очень простую, но очень эффективную схему таймера можно сконструировать, включив всего два транзистора и несколько других компонентов.

Нажатие кнопки ВКЛ мгновенно заряжает конденсатор емкостью 1000 мкФ и включает транзисторы и реле.
Даже после отпускания переключателя цепь держится в этом положении до полного разряда C1. Временная задержка определяется значениями R1 и C1. В текущем дизайне это около 1 минуты.

Тестер кристаллов:

Кристаллы могут быть совершенно незнакомыми компонентами, особенно для новичков в электронике.

Показанная схема в основном представляет собой стандартный генератор Колпитца, включающий кристалл для возбуждения его колебаний.

Если подключенный кристалл исправен, это будет указано горящей лампочкой, неисправный кристалл будет держать лампу закрытой.

Предупреждающий индикатор уровня воды:

Больше не нужно выглядывать и нервничать из-за переполненных резервуаров для воды.

Эта схема будет издавать приятный тихий жужжащий звук задолго до того, как ваш бак переполнится.

Нет ничего проще, чем этот. Продолжайте следить за этими маленькими гигантами, я имею в виду простые схемы с огромным потенциалом.

Прибор для проверки устойчивости рук:

Уверены в ловкости рук? Настоящая схема определенно может бросить вам вызов.

Соберите эту схему и попробуйте надеть суженное металлическое кольцо на плюсовую клемму питания, не касаясь ее.
Жужжащий звук из динамика вызовет у вас «дергание рук».

Светочувствительный переключатель:

Список деталей приведен здесь

Если вы заинтересованы в создании недорогого светочувствительного переключателя, то эта схема именно для вас.

Идея проста, наличие света выключает реле и подключенную нагрузку, отсутствие света делает с точностью до наоборот.

Нужны дополнительные пояснения или помощь? Просто продолжайте публиковать свои ценные комментарии (комментарии требуют модерации, их появление может занять некоторое время).

Простая схема тестера

Пассивное тестирование электронной схемы кажется довольно простой задачей. Все, что вам нужно, это действительно омметр.

К сожалению, работать с этим типом полупроводниковых устройств на самом деле не рекомендуется. Выходные токи, вероятно, повредят полупроводниковые переходы.

Тестер, описываемый в этой статье, прост в изготовлении и обладает тем преимуществом, что в тестируемой цепи можно подать не более 50 мкА.

Поэтому его можно использовать для большинства стандартных ИС и полупроводников, включающих элементы на основе МОП. Индикация осуществляется через небольшой громкоговоритель, чтобы в процессе тестирования не требовалось постоянно обращаться к тестирующему устройству, а не концентрироваться на контрольных точках.

Транзисторы Т1 и Т2 составляют базовый НЧ-генератор, управляемый напряжением, с динамиком, работающим как нагрузка. Частота генератора формируется конденсаторами C1, R1, R4 и внешним сопротивлением между измерительными выводами. Резистор R3 — коллекторное сопротивление Т2; C2 ведет себя как низкочастотная развязка этого конкретного резистора.

Как упоминалось ранее, тестер никогда не причинит никакого вреда проверяемой цепи; в качестве альтернативы лучше всего включить диоды D1 и D2, чтобы тестируемая схема никоим образом не могла противостоять повреждению частей тестера. Пока у вас нет электрического соединения между тестовыми контактами, цепь абсолютно не потребляет ток. Тогда срок службы батареи может быть примерно таким же, как срок годности батареи.

Индикатор заднего фонаря автомобиля с предохранителем

Для тех, кто хочет быть уверенным, что фары его автомобиля в отличном состоянии, эта схема, вероятно, является лекарством. Это довольно просто и предлагает честную индикацию в любое время, когда конкретный свет перегорает или перестает работать. По отношению к току, потребляемому лампой L, на сопротивлении Rx возникает падение напряжения.

Это падение напряжения должно составлять около 400 мВ, что может помочь определить значение R. Например, если это задние фонари, где пара ламп 10 Вт 12 В может быть параллельна, Rx может быть получилось, как указано ниже:

Ток может быть выражен как P/V = 20/12 = 1,7 А

Тогда Rx можно рассчитать как V / I = 0,4 / 1,67 = 0,24 Ом

T2 может быть BC557

Из-за того, что 400 мВ падение развивается на RX, T1 обычно включается, что приводит к отключению T2. В случае перегорания одного из задних фонарей ток через Rx снижается наполовину, что составляет 0,84 Ампер. Падение напряжения на Rx в этой точке составляет 0,84 x 0,24 = 0,2 В.

Это напряжение выглядит заметно минимальным для активации T1, что означает, что этот T2 теперь получает базовый ток через R1, и светодиод загорается. Чтобы получить эффективную индикацию отказа ламп, предлагается использовать одиночную схему детектора, поскольку может быть только пара ламп.

Тем не менее, вполне допустимо использовать один светодиод для нескольких датчиков: D1 и R3 работают совместно со всеми датчиками, а коллекторы всех транзисторов T2 могут быть соединены друг с другом. R3 должен быть 470 Ом для схемы 12 В и 220 Ом для схемы 6 В.

Простой регулируемый регулируемый источник питания

Очень простой регулируемый источник питания со стабилизированным выходом может быть построен всего из пары транзисторов, как показано ниже:

Транзисторы T1 и T2 образуют пару Дарлингтона с высоким коэффициентом усиления по току для управления выходным напряжением. Поскольку конструкция представляет собой эмиттерный повторитель, выходное напряжение эмиттера следует за базовым напряжением, что означает, что изменение базового напряжения пропорционально изменяет выходное напряжение эмиттера.

R1 вместе со стабилитроном определяет базовое напряжение Дарлингтона, которое в свою очередь обеспечивает эквивалентное выходное напряжение эмиттера.

R1 и стабилитрон можно зафиксировать по желанию, выбрав значения в соответствии со следующей датой:

Печатная плата Исполнение приведенного выше транзисторного стабилизированного источника питания можно увидеть на следующем рисунке.

Простая схема усилителя мощности 30 Вт

Эта простая схема усилителя мощности 30 Вт на полностью транзисторах может использоваться для питания небольших акустических систем от USB или мобильных источников музыки Ipod. Устройство обеспечит великолепное звучание усиленной музыки, достаточное для любой небольшой комнаты.

Уровень искажений для этой 30-ваттной схемы транзисторного усилителя значительно снижен, а стабильность потрясающая.

Конденсатор C7 расположен так, чтобы компенсировать фазовый сдвиг выходных транзисторов. Значение R1 уменьшено до 56 кОм, а дополнительная развязка с помощью резистора 47 кОм и конденсатора 10 мкФ включена последовательно с высокопотенциальной стороной R1 и плюсом питания.

Выходное сопротивление минимально, т. к. T5/T7 и T6/T8 работают как силовые дарлингтоны. Управляющий усилительный каскад эффективно выдает входное напряжение 1 В RMS.

Благодаря пониженной входной чувствительности усилитель обеспечивает отличную стабильность, а его уровень чувствительности к фону минимален. Значительная отрицательная обратная связь через резисторы R4 и R5 гарантирует снижение искажений. Оптимальное допустимое напряжение питания 42 В.

Схема питания должна быть выполнена в виде стабилизированного блока питания усилителя. Помимо представленных радиаторов, транзисторы 3nos 2N3055 необходимо охладить, зажав их на металлическом корпусе с помощью слюдяных изолирующих шайб. Стол блока питания предназначен для стерео.

Электрические характеристики схемы усилителя мощностью 30 Вт приведены ниже:

Полный список деталей для указанной выше схемы усилителя

Задержка выключения освещения салона автомобиля

может включать внутреннее освещение через некоторое время после того, как двери были заперты, что позволяет водителям легко пристегнуть ремни безопасности и повернуть ключ зажигания. Простая схема выключения с задержкой, показанная ниже, может идеально использоваться для реализации этой функции.

Когда двери закрыты, дверной контакт размыкается, отключая базу транзистора от линии заземления vi D3. Это нарушает смещение земли для транзистора pnp. Тем не менее, реле все еще удерживает некоторое время из-за C1, который позволяет току базы BC557 проходить через C1 и катушку реле, пока в конечном итоге C1 полностью не зарядится и не отключит транзисторы и реле.

7-сегментный дисплей Контроллер освещения Цепь

Типовой ток 7-сегментного дисплея должен быть ограничен примерно до 25 мА, что обычно осуществляется с помощью последовательных резисторов. При наличии резисторов невозможно дальнейшее изменение подсветки дисплея. Схема, показанная здесь, альтернативно питает дисплей от регулируемого источника напряжения, построенного на схеме эмиттерного повторителя.

Подсветка светодиодов дисплея меняется в зависимости от настроек регуляторов напряжения P1 (грубая) и P2 (точная), примерно в пределах от 0 до 43 вольт, точная настройка имеет решающее значение из-за диодной характеристики светодиода.

При регулировке подсветки дисплея выходное напряжение сначала фиксируется на минимальном уровне, после чего постоянно увеличивается до нужной яркости.

Общий ток для любого 7-значного дисплея не должен превышать 1 А, чтобы обеспечить безопасный и надежный ток сегмента 25 мА (7 сегментов по 25 мА для 6 цифр). Выбор последовательного транзистора (T1) определяется его рекомендуемыми характеристиками рассеяния.

Работа реле с более низким напряжением питания

Когда реле работает с номинальным напряжением, оно фактически может удерживать активацию даже при значительном снижении управляющего напряжения. Пониженное напряжение позволяет реле работать оптимально, но при этом экономить энергию.

Однако начальное напряжение должно быть близко к указанному на реле напряжению, иначе реле может не сработать.

Схема, описанная ниже, позволяет реле включаться при питании ниже номинального, гарантируя, что при включении напряжение увеличивается с помощью схемы удвоения напряжения с диодом/конденсатором. Это повышенное напряжение обеспечивает требуемое более высокое начальное питание реле. Как только активация завершена, напряжение падает до нижнего значения, что позволяет реле удерживать и работать с уменьшенной экономичной мощностью.

Простой двухтранзисторный генератор

Этот небольшой экспериментальный двухтранзисторный генератор может легко создавать слышимые частоты в диапазоне от 100 Гц до 2 кГц, управляя небольшим громкоговорителем. Цепь может питаться от 4 батарей типа АА или постоянного источника питания 6 вольт. Технические характеристики тока для этой цепи определяются напряжением источника питания и сопротивлением используемого громкоговорителя, и обычно диапазон может составлять от 10 до 300 мА.

Потенциометр P1 задает спектр рабочих частот, который устанавливается в широком диапазоне значений. Можно попробовать потенциометры до 1 МОм, преобразовав нижний регулятор частотного диапазона примерно до 10 Гц. C1 также может быть изменен, и значения между 0,01 мкФ и 0,22 мкФ могут подойти для тестирования.

Большие значения C1 будут генерировать частоты в нижнем спектре диапазона. Схема очень хорошо работает в таких приложениях, как будильники, видеоигры, игрушки и для получения дополнительной информации о транзисторных генераторах.

Лампа-мигалка на полевых транзисторах

Простая схема лампы-мигалки создана с использованием пары полевых транзисторов, которые собраны вместе как базовый нестабильный мультивибратор. Эти транзисторы работают попеременно и включают и выключают две лампы.

Значения R/C, показанные на диаграмме, фиксируют частоту мигания примерно на уровне 1/3 Гц. Просто регулируя значения резистора или конденсатора, можно получить практически любую скорость мигания. Для использования ламп с более высоким номиналом вы можете подключить большее количество МОП-транзисторов параллельно, без использования каких-либо конкретных частей, зависящих от тока.

Лампы могут представлять собой типичные лампы на 12–14 В с сопротивлением 6 Ом и холодной нитью накаливания. Всякий раз, когда используется 12 вольт, пусковой ток, используемый схемой, будет 2 ампера. Одна и та же лампа после включения и выключения будет работать при токе всего 200 мА.

Двойная светодиодная мигалка

Нестабильный транзистор, часто называемый генератором прямоугольных импульсов, представляет собой гибкую схему. Для иллюстрации на диаграмме ниже показано, как это может мигать парой светодиодов (LED) один раз в секунду. Значения постоянной времени резистивно-емкостных конфигураций R4 и C1 и R3 и C2 определяют частоту мигания.

Светодиоды соединены последовательно с коллекторами транзисторов Q1 и Q2, и оба стробоскопа включаются и выключаются в равномерном противофазе. Изменение значений R4 и C1 или R3 и C2 будет изменять частоту мигания. Чтобы преобразовать схему в сигнальную лампу с одним светодиодом, поменяйте местами один из светодиодов с помощью короткой перемычки.

Схема мигающего неонового шара 9 В

Мигающие неоновые шары используются во многих приложениях, но их довольно высокое рабочее напряжение не позволяет их нормальное использование в ситуациях, когда нет доступа к сети.

Предлагаемая схема неонового шара-мигалки позволяет питать неоновые лампы от низковольтного источника постоянного тока. Напряжение, необходимое для зажигания неоновой лампы, достигается через обычный понижающий трансформатор 240-6,3В, подключенный в обратном порядке. Разряд батареи схемы довольно низкий, который может составлять от 1 до 2 миллиампер по отношению к 9-вольтовой батарее.

Q1 — однопереходный транзистор, настроенный на работу в качестве релаксационного генератора. Его функциональная частота устанавливается сетью R2-C1. Импульсы, генерируемые UJT Q1, подаются на транзистор Q2, который затем переводит транзистор Q3 в режим насыщения.

Резкое увеличение тока, возникающего в обмотке трансформатора 6,3 В из-за перехода Q3 в режим насыщения, вызывает высокое напряжение во вторичной обмотке трансформатора, вызывая мигание неоновой лампы. Диод D1 предназначен для защиты транзистора от скачков высокого напряжения, вызванных индуктивным переключением трансформатора.

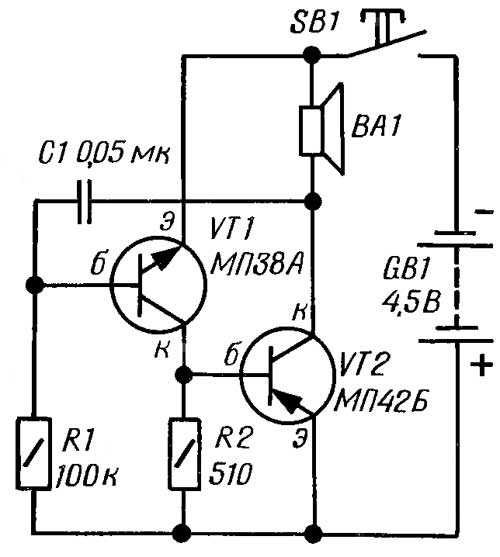

Простая схема звукового сигнала

Эта простая схема звукового сигнала построена на основе асимметричного мультивибратора, инициализируемого с помощью кнопки. Громкоговоритель представляет собой крошечную деталь с импедансом катушки от 25 до 40 Ом. Вы также можете использовать наушники с импедансом около 500 Ом вместо рекомендованного динамика.

Резистор R1 можно использовать для регулировки диапазона звуковых частот бипера. Вы можете использовать любой кремниевый, NPN, низкочастотный, малосигнальный транзистор для Q1, например, AC127, BC107, BC108 и т. д., а для Q2 можно попробовать любой PNP-транзистор, такой как 8550, 2N2907, BD140 и т. д. Характеристики батареи могут соответствовать току стока Q2.

Однотранзисторная схема низких/высоких частот

Эта базовая схема с одним транзистором обеспечивает усиление примерно на 15 дБ на частоте 100 Гц или ослабление на частоте 15 кГц. В этой простой схеме низких и высоких частот используется малошумящий аудиотранзистор общего назначения, а выходной сигнал может быть напрямую подключен к регулятору громкости любого усилителя мощности, где обычно настраивается регулятор тембра.

Коэффициент усиления этой однотранзисторной схемы управления тембром близок к единице при измерении с регуляторами, отрегулированными в «плоском» положении.

Усилитель класса А

На самом деле это усилитель класса А, что означает, что он может управлять нагрузкой с импедансом более 65 Ом, например небольшим динамиком или гарнитурой. Усилитель потребляет ток покоя около 20 миллиампер. И наоборот, увеличив значение R3, этот сток можно было бы уменьшить. Транзисторы Q1 и Q2 настроены как усилители с общим эмиттером, при этом выход Q1 напрямую связан со входом Q2.

Общий коэффициент усиления по напряжению этой схемы составляет около 80 дБ. Обратите внимание, как конденсатор C3 разъединяет резистор R3, эмиттерную нагрузку Q2, так что напряжение эмиттера Q2 соответствует среднему напряжению коллектора Q1.

Используя R2, ​​базовое смещение для Q1 получается от эмиттера Q2. Отрицательная обратная связь по постоянному току стабилизирует смещение в этой установке. Громкость схемы регулируется входным потенциометром R4.

Цепь ограничителя шума

Звуковой шум может раздражать, особенно при попытке прослушивания плохого вещательного канала. Вы можете обнаружить, что нежелательный фоновый шум полностью заглушает сигнал вещания, делая его непригодным для использования. Для решения этой проблемы можно использовать схему ограничителя шума на транзисторах, изображенную на схеме ниже.

С помощью потенциометра R3 и сигнал, и шум передаются на усилитель Q1 в этой цепи. Эти сигналы одинаково усиливаются транзистором Q1, однако диоды D1 и D2 ограничивают размах колебаний выходного сигнала Q1 примерно до 1,2 В.

Пики шума не превышают выходной сигнал, если R3 установлен так, что выходной сигнал увеличивается до этого пикового уровня. В результате уровень сигнала может быть более четким и понятным.

Генератор частоты ударов BFO

Индуктивно-емкостные (LC) генераторы находят широкое применение в испытательном оборудовании и практических схемах. Гетеродин, иногда называемый генератором частоты биений или BFO, может быть построен с использованием одного BJ, как показано на рисунке ниже.

Коллекторная нагрузка транзистора Q1 представляет собой модифицированный преобразователь промежуточной частоты 465 кГц, который устроен как традиционный генератор Хартли. Когда встроенный настроечный конденсатор трансформатора удаляется, переменный конденсатор C1 преобразуется в регулятор настройки генератора переменной частоты. Выходная частота может быть установлена ​​в диапазоне от 465 кГц до 1,7 МГц.

Когда радиостанция, способная обнаруживать частоты диапазона вещания, расположена рядом со схемой генерации сигнала, она будет улавливать частоту колебаний. Нота биения может быть слышна, если генератор сигналов настроен на промежуточную частоту радио. В результате можно было легко принимать непрерывные или однополосные передачи.

Простейший металлоискатель

Следующая принципиальная схема с одним транзистором представляет собой вариант вышеупомянутой идеи BFO, однако она не включает вторичную обмотку трансформатора. В сочетании с находящимся поблизости радиоприемником, действующим как детектор и усилитель, схема превращается в обычный искатель металлических предметов.

Катушка генератора L1 состоит из прочной намотки 30 витков провода на пластиковую основу или катушку диаметром от 3 до 4 дюймов.

Когда трехжильный кабель соединяется с цепью, он превращается в поисковую головку или сенсорную катушку. Когда вы используете схему в качестве традиционного металлоискателя с подметанием земли, поисковую головку или датчик можно поместить на нижний конец длинного деревянного или пластикового шеста.

Обнаружение зарытых богатств или армейских мин с помощью как минимум нескольких металлических частей может быть выполнено с использованием идентичных схем.

Если вы хотите обнаружить металлические трубы или провода, скрытые кирпичными, деревянными или оштукатуренными стенами, всю схему можно хранить в переносном ящике.

Наличие металлического корпуса, который будет конфликтовать с электромагнитным полем катушки L1, необходимо для работы схемы искателя объекта.

Вторгающийся объект влияет как на значение индуктивности L1, так и на частоту поля. Портативная широковещательная радиостанция с батарейным питанием, поднесенная ближе к цепи локатора, может точно определить местонахождение металлического предмета. Он обнаруживает изменение частоты и издает громкий визг.

Чтобы слушать низкочастотный ритм или трепетание из динамика радио, сначала настройте радио на местную станцию. Затем настройте C1, чтобы наблюдать низкочастотный биение или чириканье из динамика радио.

Если локационная схема расположена близко к скрытому металлическому объекту, ритм резко изменится.

Преобразователь 9 В в 300 В с использованием одного транзистора

На следующем рисунке снова генератор Хартли используется в качестве преобразователя постоянного тока в постоянный. Он имеет возможность конвертировать 9-вольтовая батарея на выходе до 300 вольт постоянного тока. Т1 — это трансформатор, который преобразует 9-0—9 вольт в 250 вольт. Индуктивность генератора (L) образована его первичной обмоткой.

На вторичной обмотке T1 подача 9 В увеличивается примерно до 350 В. Однополупериодный выпрямительный диод D1 выпрямляет эту форму волны и заряжает конденсатор C4. При токе нагрузки в несколько миллиампер выходное напряжение падает примерно до 300 вольт при постоянной нагрузке.

Предупреждение: поскольку C4 не заряжен постоянно, он может накапливать и разряжать сильный, но несмертельный разряд для любого новичка.

Логический пробник

Наше следующее устройство — двухтранзисторный логический пробник, также известный как датчик положительного напряжения. При подключении к положительному потенциалу звучит зуммер и загорается светодиод.

Соединение Дарлингтона между транзисторами Q1 и Q2 обеспечивает чрезвычайно высокое входное сопротивление схемы.

Питание светодиода и пьезоизлучателя осуществляется от выхода транзисторов с общим коллектором. Транзисторы включаются и выдают визуальные и звуковые выходные сигналы, как только датчик обнаруживает положительное напряжение выше примерно 1,5 вольт (высокий логический уровень).

Для работы логического пробника его отрицательный вывод необходимо подключить к общей или отрицательной шине питания тестируемой платы.

Схема светового музыкального генератора

ПРИМЕЧАНИЕ. Поменяйте местами транзисторы T1 и T2. Значение T1 следует заменить на 2N2222, а T2 следует заменить на 2N2907

. Это странное устройство на транзисторах, иногда известное как аудиодетектор света, преобразует световую энергию в мелодию. Просто поместив его рядом с лампочкой, динамик сразу же начнет издавать звуки.

Простые движения рук между фоновым светом и LDR можно использовать для создания музыки. Этот метод разделения световых лучей изменяет количество света, достигающего чувствительного LDR, что, в свою очередь, генерирует различные звуковые тона.

Приложив немного усилий, вы быстро сможете генерировать известные мелодии из схемы.

Этот осциллятор на самом деле не является осциллятором с обнаружением света. Для питания динамика и транзисторов предусмотрена встроенная 9-вольтовая батарея. LDR просто изменяет сопротивление смещения транзистора T1.

Конечным результатом является устройство, которое генерирует разнообразные звуки, сохраняя при этом одинаковую интенсивность. Кстати, вы обнаружите, что генерируемый тон становится тем выше, чем сильнее становится источник света (например, под прямыми солнечными лучами). Лучший способ рассеивать свет — позволить ему пройти сквозь пальцы.

Универсальный генератор сигналов

Вам нужен практичный, но недорогой генератор аудиосигналов на транзисторах для проверки ваших аудиопроектов? Возможно, вы хотели бы, чтобы некоторые из ваших сломанных радиоприемников и усилителей снова заработали?

Какими бы ни были ваши потребности, этот удобный небольшой генератор сигналов обладает всеми функциями, доступными в более дорогих коммерческих моделях, что делает его идеальным инструментом для устранения общих неисправностей.

Для этого простого генератора сигналов на основе транзисторов достаточно двух управляющих потенциометров: R2 для изменения выходного тона или звуковой частоты и R3 для работы в качестве потенциометра «уровня».

Может быть сконструирован в компактном алюминиевом корпусе Mini-box. Как только он будет завершен, вы можете настроить свой генератор сигналов, просто сравнив его выход с проверенным источником, например, с другим генератором.

Схема генератора эхо-эффекта

Эта конструкция с одним транзистором добавит интересным эхо-эффектам любой низкий уровень музыки. Различные конденсаторы, установленные вокруг выводов коллектора и эмиттера транзистора, гарантируют, что транзистор не проводит мгновенно, а проводит с мягким эффектом реверберации.

Регулятор потенциометра можно настроить, чтобы отрегулировать эффект эха до желаемого уровня.

Источник постоянного тока

Наше следующее применение транзистора будет в цепи с источником постоянного тока. 6-вольтовый стабилитрон D1 регулирует базовое напряжение транзистора в этой схеме, а величина R2 регулирует ток эмиттера.

Значение постоянного тока получается путем деления напряжения Зенера на сопротивление резистора R2.
На практике ток, протекающий по коллекторной цепи транзистора, идентичен току, протекающему по его эмиттерной цепи.

Простейший BJT-усилитель

Следующая транзисторная схема ниже представляет собой, по сути, самую простую схему аудиоусилителя с общим эмиттером, которую вы можете собрать. Хотя на иллюстрации схемы для Q1 используется переходной транзистор BC547, почти любой биполярный транзистор будет работать нормально.

Ток смещения базы схемы подается с отрицательной обратной связью от коллектора, что является подходом смещения, используемым в схеме. В результате транзисторы с широким диапазоном коэффициента усиления могут давать хорошие результаты.

Для достижения оптимальных результатов вы можете отрегулировать значение R1, если решите использовать альтернативный транзистор для Q1. Подключите вольтметр к коллектору транзистора и заземлению цепи, чтобы определить правильное значение R1. После этого выберите значение для R1, при котором показания счетчика будут равны половине напряжения питания.

10 удивительных транзисторных проектов Схемы для начинающих

Без сомнения, все предпочитают проекты, связанные с транзисторами. Они не только просты в изготовлении, но и экономичны. Многие транзисторные проекты, такие как освещение салона автомобиля, сигнализация дождя и бесшумный источник питания, работают с простыми электрическими платами. Здесь мы создадим десять простых проектов, используя транзисторы, а также другие электронные компоненты, такие как батареи.

Действительно, как новичок, это основные схемы, которые вы можете сделать для своих школьных занятий. Кроме того, вы можете сконструировать их ходом на макетной плате без использования пайки. Тем не менее, вот широкий спектр проектов, которые вы можете построить с помощью выходного транзистора. Каждая подборка в нашем списке — отличный дизайн для начинающих студентов, изучающих электронику.



1. Что можно сделать с транзистором?



Во-первых, транзистор — это полупроводниковое устройство, которое усиливает и коммутирует электрическую энергию и электронные сигналы. Разработка транзисторных схем, по сути, является одним из величайших изобретений 20-го века. Использование прикладных схем с транзисторами многочисленно. Тем не менее, самое важное, что вы можете сделать с транзисторными проектами, — это использовать их в качестве переключающего устройства (контроля уровня напряжения).

Транзисторы позволяют переключать устройства, подавая низкочастотные и высоковольтные частотные сигналы для регулирования терминала. Они служат отличным электронным замком зажигания. Для этой цели они функционируют как базовый ток, когда вы используете их в стандартной конфигурации эмиттера. Кроме того, они также действуют как усилители и датчики для контроля значительного усиления электрического тока.

В настоящее время транзисторы представляют собой обширные проекты, которые являются основополагающими в создании электронных устройств. Несомненно, есть несколько применений основных транзисторных схем, но переключение базового напряжения является наиболее простым.



2. 10 простых проектов транзисторов Элементы



Ниже приведены десять проектов транзисторов для начинающих.



• Аварийный сигнал датчика дождя



Вы можете построить простую схему сигнализации дождя, используя транзистор в качестве основного компонента. Конфигурация часто представляет собой обычный эмиттер Дарлингтона, который значительно увеличивает мощность усиления по току.

После подключения светодиода к практической схеме таймера капли воды, которые соединяются и падают на базу транзистора T1 с положительным питанием, заставят светодиод светиться. Также будет звучать зуммер.



(водяной датчик дождя)





Бесшумный блок питания представляет собой проект бесшумного блока питания для обратного проектирования. К сожалению, в некоторых схемах аудиоусилителей это может стать помехой до такой степени, что правильное заземление также может не решить проблему.

Однако с помощью мощного транзистора и конденсатора можно сконструировать бесшумный источник питания, используя принципиальную схему. Сделав это, вы обойдете шум через регулируемый блок питания. Таким образом, делая его пульсирующим и бесшумным для всей цепи.



Источник: https://commons.m.wikimedia.org/wiki/File:PC-PowerSupply-Principle-Circuit.svg



• Тестер кристаллов



Тестовый кристалл — один из пассивных компонентов, работающих с транзисторами. Большинство студентов, изучающих электротехнику, могут найти кристаллы в электронных устройствах необычными. Принципиальная схема представляет собой стандартный кварцевый генератор.

Интегрирует кристалл для запуска колебаний. Если вы используете отличный подключенный кристалл, лампочка загорится сразу. Однако неисправный кристалл не наполнит лампу светом.



(кристалл-тестер)





Уверены ли вы в твердости своей руки? С электронной схемой вы можете проверить себя. Чтобы построить его, вам понадобятся компоненты схемы, такие как провод 5 В, штифт для большого пальца, штифт для ключа и, конечно же, схема контроля напряжения батареи.

Наденьте сжатое металлическое кольцо для ключей на блок питания, не касаясь всей схемы. А жужжащий звук из динамика придаст точности движениям вашей руки и пальцев.





Если ваш резервуар для воды часто переполняется, вы, безусловно, можете определить уровень воды с помощью схемы датчика тока. Схема имеет светодиодную индикацию, поэтому напоминает вам об экономии воды. Для курса вам особенно понадобится резистор на 100 Ом. Принципиальная схема и ее работа Таймер 555 IC издает чистый звук, когда вода достигает своего уровня.

Основной принцип – два провода зонда касаются воды. Через них начинает течь ток. Следовательно, Тьюринг ВКЛ транзистор. Соедините все компоненты схемы на макетной плате, затем поместите провода датчиков на контейнер. Когда резервуар будет заполнен, контейнер в зуммере издаст звуковой сигнал.

Индикатор уровня воды, на самом деле, один из самых специфичных транзисторных проектов. Как и в схеме сигнализации дождя, ее основой является нестабильный мультивибратор. Рабочая частота зависит от переменного резистора и компонентов схемы, таких как конденсаторы.

Источник: https://commons.wikimedia.org/wiki/File:Ultrasonic_Wireless_Water_Level_Indicator.jpg

• Простой таймер задержки



Используя стандартные компоненты схемы, такие как конденсатор, диод и, конечно же, два транзистора, вы можете построить практическую схему таймера задержки включения и выключения. На простой принципиальной схеме показано, как должны быть подключены транзисторы вместе с несколькими другими пассивными компонентами, чтобы получить предполагаемые выходы времени задержки.

Цепь более высокого напряжения входит в базу резисторов и включает транзистор, а затем и светодиод однократным нажатием кнопки. Вы также можете следовать курсу отсрочки, показанному для лучшего понимания.



• Бомба с часовым механизмом



Хочешь напугать друга? Почему бы не сделать фальшивую схему бомбы? Простая схема производит звук, похожий на тиканье часов. Отрегулируйте частоту тиков до 220k pot и зарядите внешнюю цепь на 2u2. Затем, когда 0,65 В соединяется с базой транзистора Т1, он начинает включаться и издает тикающий звук.

Включите BC 557, который проталкивает небольшой заряд на 2u2 во вторую базу транзистора, чтобы включить его больше. После того, как оба транзистора быстро отключатся, цикл начинается снова.



(бомба замедленного действия)



• Цепь мигающего светодиода



Схема Blinker — простейшая электронная схема. На принципиальной схеме показаны точные точки крепления макетной платы. Вот как работают компоненты схемы: когда транзистор включен, он позволяет протекать через него току, поэтому светодиод загорается. Затем оба конденсатора C1 и C2 попеременно заряжаются и разряжаются от ключа зажигания, чтобы включать и выключать цепь эмиттерного повторителя.

Источник: https://commons.wikimedia.org/wiki/File:Blinking_LEDs.jpg

Схема контроллера подсветки лампы. Датчик освещенности (зависимый резистор), внешнее сопротивление которого зависит от интенсивности света, обнаруживает темноту и автоматически включает его. Кроме того, он выключает светодиод в течение дня.

Все, что вам нужно сделать, это соединить компоненты схемы на макетной плате и подать питание на 9v батарея. Вы можете использовать принципиальную схему и таймер ее работы 555 IC в своей гостиной и в охранном освещении. Кроме того, вы можете комбинировать схему автоматического ночного освещения с катушкой реле для экономичной мощности, такой как фонари 220 В.



Источник: https://commons.wikimedia.org/wiki/File:Wiring_diagram_of_lighting_control_panel_for_dummies. JPG



• Дешевый сенсорный переключатель



На схеме показано простое подключение. Как следует из названия, это самая дешевая схема с сенсорным выключателем зажигания. Но вот как это работает: курс определяет сопротивление коллектора кожи пальца и посылает крошечный ток на транзистор Дарлингтона, чтобы включить его.

Цепь высокого напряжения на земном шаре затем подключается к передней части курса через 4M7, чтобы заменить палец и оставить его включенным. Чтобы выключить его, палец на кнопке OFF активирует транзистор, который, в свою очередь, лишит супертранзистор базового напряжения. Следовательно, отключив цепь. 9Заключение . Это также простые проекты для новичков в области электроники, которые, безусловно, ищут способы развить навыки на макетной плате. Кроме того, каждая схема работает с низким напряжением. Так что, как новичок, они совершенно безопасны для тестирования. При отработке этих транзисторных проектов подключите запись в соответствии с принципиальной схемой, чтобы предотвратить любую опасность.
