Система зажигания ВАЗ 2106 — подробная инструкция
Непосредственно система зажигания автомобиля ВАЗ 2106 на рисунке представлена трамблером (3), бобиной (6), свечными элементами (5), замком зажигания (2), проводами с изоляцией высокого напряжения, которые распределяются на свечные элементы и катушку с трамблера и низковольтной соединительной проводкой.
Кроме контактной системы зажигания ВАЗ 2106, в «шестерках» также применяется схема зажигания на транзисторах, которые коммутируют импульс тока и подают его на свечи.
К ним относятся:
- Прерыватель-распределитель. Изначально на первых моделях до 80-х годов ХХ столетия устанавливался прибор Р-125Б. Он был оснащен октан-корректором механического типа, которым в малом диапазоне регулировалось угловое значение опережения зажигания, но он не был снабжен регулятором вакуумного типа. После этого произошла модернизация систем зажигания и подачи горючего, вследствие чего появился трамблер с регулятором вакуумного принципа действия и совместимый с ним «озоновский» карбюратор.
- Боббина Б117-А – контурная, с магнитопроводом размыкающего вида, наполненная специальным маслом, герметичная.
- Свечи А17ДВ или их экспортные аналоги.
- Замок зажигания ВК347 с гаджетом против угона, действующий по следующему принципу: после того, как ключ зажигания перемещен в позицию III «Стоянка», из корпусной части выскакивает металлический блокиратор, который попадает в специальный паз рулевого вала и не дает ему возможности для вращения.
Для экстренного ремонта системы зажигания автомобиля ВАЗ 2106 требуется иметь в запасе детали, наиболее часто выходящие из строя. Это бобина и конденсатор трамблера, много места они не занимают. К сожалению, ремонту они не подлежат.
При эксплуатации транспортного средства случаются следующие неисправности системы зажигания, которые необходимо устранять для дальнейшего движения на автомобиле.
| Неисправность | Способ устранения |
| Контактная группа с налетом грязи, окисляется или существуют точки пригорания контактов, расстояние между контактами увеличено | Требуется провести чистку контактной группы и провести регулировку зазора |
| Слабый крепеж или колпачки проводки в низковольтной цепи окислились, обрыв проводной цени или КЗ на корпус автомобиля | Протестировать проводку и их сочленение, заменить участки цепи с повреждениями |
| Дефект выключателя зажигания (нет замыкания контактов) | Протестировать участок, произвести замену дефектного контактного элемента выключателя зажигания |
| Конденсатор «пробит», не держит емкость | Произвести замену изделия |
| Отсутствует напряжение тока в обмотке боббины первичного типа | Произвести замену изделия |
| Некорректный регулировочный размер в группе контактов трамблера | Установить рекомендуемый размер в группе контактов |
| Большой износ колодки из текстолита или увеличенный диаметр втулки рычага трамблера | Заменить группу контактов |
| Дефект подшипника пластины трамблера подвижного типа | Заменить подшипник или полностью трамблер |
| Свечные элементы зажигания имеют неуверенный контакт в резьбовой части ГБЦ, колпачки свечей от изолированных проводов ВН оборвались или получили окисление; изолированные провода ВН загрязнились или их изоляционный слой имеет повреждения | Протестировать контакты и, если требуется, восстановить сочленения, зачистить или поменять проводку |
| Уголек крышки трамблера претерпел сильный износ или получил дефект, находится в неконтактном состоянии | Произвести проверку уголька крышки трамблера и, если потребуется, произвести его замену |
| Потеря или утрата напряжения через сколы, сквозные трещины или точки прогорания в крышке или роторной части трамблера, а также через слой сажи или капли влаги на внутренней полости крышки трамблера | Провести проверку, зачистить крышку от посторонних слоев влаги и сажи, произвести замену элементов трамблера (крышку и ротор), если на них выявлены повреждения |
| Выход из строя сопротивления в бегунке (роторе трамблера) | Произвести замену сопротивления «бегунка» |
| Боббина автомобиля имеет наружные или внутренние дефекты | Произвести замену бобины автомобиля |
| Элементы накала свечей (электроды) запачканы в масле или установлен некорректный зазор между взаимодействующими элементами | Зачистить свечные элементы и провести регулировочные действия по выверке зазора между взаимодействующими элементами |
| Свечные элементы зажигания имеют наружные дефекты в виде трещин и сколов на изоляторном элементе | Требуется заменить свечные элементы обновленными изделиями |
| Некорректное подсоединение высоковольтных проводов к контактам на крышке трамблера автомобиля | Подсоединить провода высокого напряжения по соответствующей схеме (1-3-4-2) |
| Некорректная установка зажигания в транспортном средстве | Протестировать установку МЗ, при необходимости провести его регулировку |
Приведенная таблица поможет провести диагностику и устранить возникшие неполадки.
Схема электропроводки ваз 2106: этапы работ
На чтение 6 мин. Просмотров 8.6k. Опубликовано Обновлено
Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель.
Содержание
- Особенности и схема проводки «классики» ВАЗ
- Причины ремонта замка зажигания
- Демонтаж старого узла
- Замена контактной группы
- Что такое бесконтактное зажигание и его преимущества
- Этапы работ
- В завершение
Особенности и схема проводки «классики» ВАЗ
Основными характеристиками, которыми обладает схема проводки ВАЗ 2106, являются следующие:
- активация электрических цепей напрямую через замок зажигания;
- соединение с АКБ с участием блока предохранителей;
- токопроводящие корпуса ключевых узлов.
Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.
Роль этого узла заключается в следующем:
- управляет системой зажигания автомобиля;
- играет противоугонные, в том числе, охранные функции;
- позволяет буксировку неисправного авто с включенной «аварийкой».
Причины ремонта замка зажигания
Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:
- Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
- Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
- Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
- Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.
Работает стартер автомобиля.Замена замка зажигания своими руками может потребоваться по нескольким причинам:
- Во-первых, такое реально в случае потери ключей.
- Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
- Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.
Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).
На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.
А состоит он из следующих элементов и деталей:
- корпус замка;
- контактный диск;
- запорный стержень;
- валик и контактная втулка;
- колодка.
Демонтаж старого узла
Инструкция по самостоятельному ремонту замка, будет выглядеть примерно таким образом:
- отключаем аккумуляторную батарею;
- откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
- отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
- проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
- после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
- ставим новый замок в обратной последовательности.
Замена контактной группы
Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости ремонта контактной группы, это можно сделать без демонтажа замка зажигания.
Однако, если снять ее по силам, то вот поставить обратно, почти наверняка, не получится. По этой причине, нам понадобится выполнить все перечисленные операции.
Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).
Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день, в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:
- корпус отлит бережно и с ровными краями;
- верх замка завальцован ровно;
- широкую голограмму невозможно сорвать без ее разрушения;
- свободное движение ключа в личинке, без помех.
Что такое бесконтактное зажигание и его преимущества
Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания карбюратора.
Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

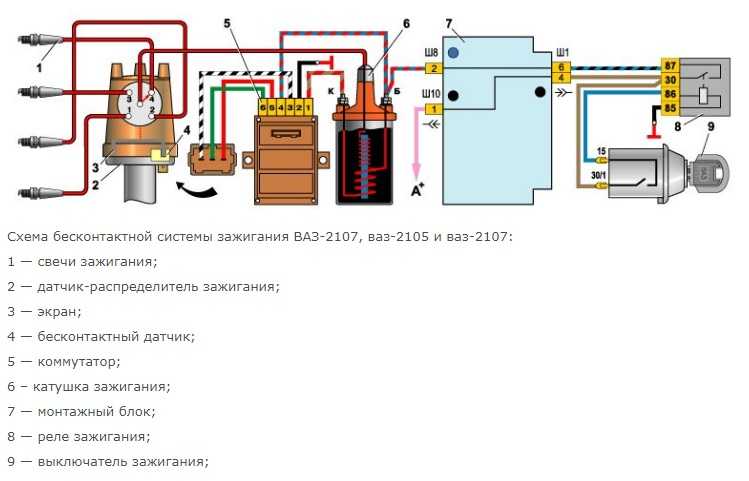

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.
Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.
Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.
В комплектации такого зажигания должны быть следующие запасные части:
- блок коммутации;
- катушка;
- комплект высоковольтной проводки;
- свечи зажигания – ДВРМ;
- соединительные провода.
Этапы работ
Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия.
Вот здесь на помощь уже придет проводка на ВАЗ 2106:
- От катушки зажигания отключаем провода, в том числе главный высоковольтный.
- Извлекайте трамблера крышку.
- Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
- Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
- Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
- Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как на старом варианте. Можете ставить его в отверстие головки блока.
- Сдвигайте метку по необходимому уровню и закручивайте гайки.
Можете ставить его в отверстие головки блока.Теперь можно производить сборку, как подсказывает схема ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).
- Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
- Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие – будут идти к контакту «Б».
- Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.
Замена проводки ВАЗ 2106 произведена. Теперь можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.
Обратите внимание! Если мотор вашей «шестерки» стал работать прерывисто и с перебоями, а также это сопровождается потерей мощности, то причиной запросто могут быть пропуски зажигания.
