Как-то давно, лет пять назад, ко мне в кондейку на работе (я автоэлектрик) забегает «потерпевший» — перепуганный водила и орет: Я ТОЛЬКО ПРОВОДА НАКИНУЛ!…. и держит в трясущихся руках автомагнитолу. Чуть позже, когда бедолагу отпустило, удалось выяснить — он провода попутал на аккумуляторе! Щелчок, дым, тишина…..

Вскрыли — усилок сдох, дорожки по питанию основной схемы сгорели (спас защитный диод). Дорожки запаяли, одну микросхему поменяли, а вторая оказалась живой — спасла китайская ложная пайка. Вот так появилась «лишняя» TDA1557Q.

Закралась идея сделать тестовый усилитель для авто-динамиков.

Содержание статьи / Table Of Contents

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V

Паяльная станция 80W SUGON T26, жала и ручки JBC!

Отличная прочная сумочка для инструмента и мелочей

Хороший кабель Display Port для монитора, DP1. 4

Конденсаторы WIMA MKP2 полипропилен

Трансформатор-тор 30 Ватт, 12V 15V 18V 24V 28V 30V 36V

SN-390 Держатель для удобной пайки печатных плат

Панельки для электронных ламп 8 пин, керамика

Типовую схему подключения и платку нашел на просторах Интернета, вытравил (пергидроль+соляная кислота) собрал, подключил к питанию — фонит! Помеха очень мощная, промышленная. Источником питания служил тогда ОГРОМНЫЙ транс и селеновый выпрямитель 60х годов подключенный в промышленную сеть 380В.

Попался на глаза старый блок питания от компьютера на 200 ватт. Подключил питание 12в от него — ФОНИТ! Затолкал усь внутрь корпуса блока питания, вместе с игольчатым радиатором (120*100 мм)- нет фона!
Саму плату усилителя пришлось посадить на шасси из оргстекла (надо же ее как-то крепить). Сковырял отдельную платку на двух резисторах и емкости — избавился от щелчка при включении. Лишние провода с БП были безжалостно выпаяны.
Установил переменный резистор СП3—33 на 47кОм, сдвоенный, одной ногой на общий провод.

Вот оно СЧАСТЬЕ!
Проработал в таком виде этот тандем года два. И тут добрые люди подарили 25АС акустику — «для экспериментов вам, говорят».

Слабоват получился под эти колонки усилитель — пришлось сделать корпус из фанеры, (из 10-ти миллиметровой, собран на шурупы впотай), покрасить из баллончика матовой черной краской.

Двухцветную лицевую панель предложила сделать дочка — ее идея! На полностью покрашенную черным морду клеим малярный скотч, кладем сверху тарелку (блюдо, кастрюлю, таз, и т. д.) обводим кривую, лезвием прорезаем по линии, аккуратно отрываем лишний фрагмент и красим вторым цветом. При желании так можно сделать любое количество кривых, несколько цветов.

Блок питания-усилителя, кстати, стоит во внешнем фанерном корпусе с зазором сверху и спереди — воздуховоды для охлаждения, т. к. металлический внутренний корпус густо населен и, не смотря на радиаторы, греется. Штатный вентилятор включен на 7 Вольт.

Ножки выточил из алюминиевого прутка, вклеил резиновые кольца — что бы стол не царапали.
Ручку на регулятор громкости сделал из поршня тормозного цилиндра какого-то немецкого грузовика (тоже алюминий). С тыльной стороны сверление «в глухую», насажено на обычную пластиковую крутилку от chinaradio неизвестной модели.

На задней панели (деревянной фальшпанели сзади нет) установил два разъема типа «тюльпан». Также там выходит экранированный провод, который впаян напрямую на регулятор громкости, без разъема, заканчивающийся стереоджеком 3,5 мм.

Живет сейчас черносерый дуэт возле компьютера дома, кормит маленькие деревянные колоночки BBK.

Достойная, по моему мнению, получилась вещь — не реагирует на помехи, мощности для небольших колонок предостаточно. Я доволен.

P.S.
Не ругайте сильно за качество отделки — делал, как всегда, «на время»



Двухканальный мостовой усилитель TDA1557Q — Интерлавка

Главная » Усилители на M/C

Рубрика: Усилители на M/CАвтор: admin

К приимуществам микросхемы TDA1557 можно отнести следующие характеристики:

· Требует минимальное количество навесных компонентов
· Высокоя выходная мощность
· Фиксированное усиление
· Хорошая режекция
· Режим MUTE
· Защита от перегрева.
· Защита от «переполюсовки» питания (я бы не стал проверять ее наличие)

· Защита от статического электричества
· Низко тепловое сопротивление.

ОБЩЕЕ ОПИСАНИЕ МИКРОСХЕМЫ TDA1557

TDA1557Q — монолитный интегральный усилитель класса B в пластмассовом корпусе с 13-ю выводами. Микросхема разрабатывалась для автомобильной аудиоаппаратуры.

СТРУКТУРНАЯ СХЕМА МИКРОСХЕМЫ TDA1557Q

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИКРОСХЕМЫTDA1557

Параметр	мин значение	макс значение
Напряжение питания, В	6	18
Ток подребления в режиме паузы, mА		100mA
Максимальная температура кристала, С		150
Коф усиления, дБ	45	47
Напряжение смещения, mВ		250
Разделение каналов, дБ	-40
Различие коф усиление между каналами		1дБ
Коф искажений при выходной мощности до 12Вт		0,5%
Коф искажений при выходной мощности более 17Вт		10%
Ток потребления в пике, А		до 4
Критическая температура кристала, гад Цельсия		150
Разделение каналов не менее, дБ	40
Разность коф усиления между канлами, не более дБ		1
Не равномерность АЧХ в дмапазоне частот 25-20000Гц, не более, дБ		1
Время продолжительности пайки одного вывода припоем 300-350 С не более, сек		3
Рекомендуется использовать низковольтные паяльники с заземлением (это завод изготовитель рекомендует, однако уже запаяно больше сотни штук 15-ти ваттным сетевым паяльником, нареканий нет!)

Схаме включения микросхемы TDA1557

Габаритные размеры TDA1557



0

Понравилась статья? Поделиться с друзьями:

Схема усилителя Tda1557q

А-2 Данные. A-2 Замечания по применению и брошюра. A-2 2 Указатель микросхем аудиоусилителей. Это подавало всего 25 мВт в наушник слухового аппарата и включало всего три транзистора и 2 резистора. Достижения, которые привели к появлению ИС, таких как TDA, включающих цифровую регулировку громкости с диапазоном регулирования более 80 дБ. Или Hi-Fi TDAA мощностью 50 Вт, что более чем в две тысячи раз превышает мощность первого интегрированного усилителя.

Ищем данные по вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, инструкции в конце поиска:

все базы данных.
По завершении появится ссылка для доступа к найденным материалам.

Содержание:

• Электронные компоненты с небольшим знанием
• Стереоусилитель 2 x 22 Вт на микросхеме TDA 1554
• Стерео автомобильный аудио усилитель TDA1557Q TDA1553Q
• tda1557q NXP Semiconductors, tda1557q Лист данных
• TDA1557Q Усилитель NXP ZIP-13 Линейные устройства
• TDA1557Q Интегральная схема (IC)
• TDA1557 выпуск
• 108+ Принципиальная схема усилителя мощности с разводкой печатной платы

ПОСМОТРЕТЬ ВИДЕО ПО ТЕМЕ: Обзор усилителя TDA1557 на малаялам.

Электронные компоненты Небольшие знания

Представляем электрическую схему и несколько вариантов в архиве двухканального усилителя. Самый простой вариант включить:. Принципиальная схема усилителя с дополнительными низкочастотными каналами. На диаграмме показана задержка подключения нагрузки к реле. Можно устроить электронную задержку на выводе 11, как в штатной схеме, но на практике подавление щелчков не всегда и не полностью.

Лучше всего использовать реле включения АС. Особых правил при установке не установлено, остановимся только на самых важных моментах. Установите микросхему на радиатор, зачистите контактную площадку мелкой наждачной бумагой под нуль, просверлите два отверстия в нужных местах сверлом на 2. Радиатор должен выступать за пределы корпуса усилителя — для лучшего отвода тепла. Можно напаять УНЧ навесным монтажом, что большинство и делает, а лучше сделать простую монтажную плату, чтобы не погнуть и не сломать выводы микросхемы.

Как вариант взять кусок двустороннего фольгированного текстолита, прикрепить к нему микросхему, отметить карандашом промежутки между выводами, и в этих местах снять фольгу резаком. На эту же платку припаиваем резисторы, конденсаторы и перемычки, согласно схеме.

Каждая ножка микросхемы припаяна к своей полоске фольги. Конструкция очень прочная и удобная. 12-й вывод ИС можно удалить — он не используется. При сетевом питании достаточно простого мостового выпрямителя, только не забудьте зашунтировать каждый диод конденсатором 0,

При питании от автомобильной сети 12В следует припаять простой фильтр помех. Схема фильтра питания, для предотвращения возможных помех от системы зажигания, показана ниже. Никогда не бойся делать то, чего не умеешь. Ковчег был возведен любителем. Профессионалы построили «Титаник». Работоспособность показана на рис.

. Для выявления критических ошибок обратимся к таблице 1. Переключатель SW1 вместо входа переключения режимов вывода 11 микросхемы DA1 управляет напряжением питания выходного каскада вывода 3;. Контакты силовой цепи 5, 8 и сигнальный контакт 2 «земли» не разделены. Вопрос подключения общих проводов в усилителе крайне важен. При выходе из строя установки коэффициент гармоник может увеличиться на порядок.

Решить вопрос подключения сигнальной и силовой «земли» на схемном уровне. Резисторы R1, R2 — необязательные элементы в схеме. Они служат для предотвращения помех в акустических системах, вызванных зарядкой конденсаторов С1, С2 при подключении источников сигнала на операционном усилителе. Обычно значение сопротивления этих резисторов выбирают на один-два порядка больше входного сопротивления усилителя, т.е.

На схеме, показанной на рис. 1, входное сопротивление неоправданно мало и равно 7. Следует отметить, что номиналы всех элементов излишне снижены. Минимальная емкость С3, указанная в даташите, равна 2, мкФ. Кроме того, он должен быть зашунтирован 0. Здесь первое слагаемое — это коэффициент усиления предварительного усилителя, включенного по неинвертирующей схеме, а вторые 6 дБ — коэффициент усиления мостовой схемы усилителя мощности.

На входе усилителя установлены фильтры нижних частот R3, C1 и R4, C2, ограничивающие скорость нарастания входного сигнала. Они эффективно подавляют помехи от электрооборудования автомобиля, средств связи и т.п. В положении переключателя SW1, показанном на схеме, после подачи питания на усилитель медленно заряжается конденсатор С7, постоянная времени R6C7 примерно равна 0.

Выходной сигнал Вывод 12 диагностического интерфейса микросхемы DA1 подключен к ключевому каскаду на транзисторе VT2. При возникновении аварийной ситуации на выводе 12 устанавливается низкий уровень менее 0,

Печатная плата усилителя подготовленная по лазерно-железной технологии изготовления 83х24мм и размещение на ней деталей. X7R 0. Заглушка — 1шт. R11, HL1 на печатной плате не установлены, а вывод 12 микросхемы оставлен свободным это вывод источника напряжения. Коэффициент усиления по напряжению усилителя составит 46 дБ, что соответствует входной чувствительности 47 мВ.

Во втором случае TDAQ, все параметры усилителя соответствуют микросхеме TDAQ, за исключением чувствительности со входа — она ​​будет Установку усилителя начинаем с установки двух перемычек. Обратите внимание, диаметр перемычки, расположенной под выводами микросхемы DA1, соответствует толщине ее выводов.

Далее устанавливаем все мелкие детали: резисторы, конденсаторы кроме С6, транзисторы, светодиод и штыревой разъем со съемной перемычкой-перемычкой. Последними запаяны конденсатор С6 и микросхема DA1. Внимательно проверьте монтаж в соответствии со схемой рис. При этом особое внимание обращают на отсутствие коротких замыканий между дорожками проводников, правильность установки электролитических конденсаторов, транзисторов и светодиодов. Режимы работы усилителя на постоянный ток приведены в табл.

Все желающие могут на доброе дело внести свой вклад. Размер пожертвования любой. Параллельно С1 включен пленочный конденсатор С2 его емкость может быть Светодиод HL1 зеленого цвета сигнализирует о включении усилителя.

Ток через светодиод задает резистор R1. Пластина заземления ПЗ закреплена возле входного разъема и имеет хороший электрический контакт с металлическим корпусом устройства. Провода усилителя мощности должны подключаться непосредственно к клеммам аккумулятора и иметь сечение не менее 4 кв. Предохранитель FU1 Особое внимание следует уделить качеству изоляции провода, а также надежной фиксации проводов в салон и моторный отсек. При фиксации проводов нужно полностью исключить контакт с движущимися частями.

Что дает предлагаемый вариант усилителя мощности магнитолы? Ведь большинство ограничивается подключением силовых проводов к прикуривателю гораздо реже подключается к контактам замка зажигания. Ответ прост: падение напряжения более чем на порядок ниже при повышенных уровнях громкости. Теперь вы не увидите эффекта цветной музыки, когда дисплей и подсветка магнитолы подмигивают в такт ударам большого барабана.

Само собой разумеется, что вам нужно позаботиться о кабелях динамиков, соединяющих усилитель с динамиками. Примем за аксиому, что провода, которыми комплектуются громкоговорители при покупке, предназначены только для проверки их работоспособности и для дальнейшей эксплуатации не годятся.

В нашем случае с учетом способности усилителя работать на низкоомную нагрузку 2 Ом, недорогие ФХ хол. При необходимости на вход усилителя можно установить регулятор громкости — сдвоенный переменный резистор с сопротивлением. Схема подключения представлена ​​на рис.

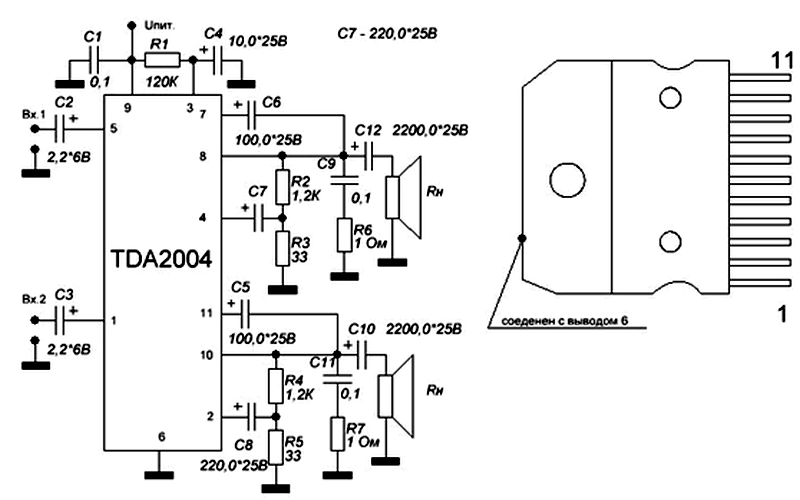

Ежемесячные расходы на нужды редакции сегодня составляют около 25 тонн. У нас тяжелое время. Я просто не в состоянии «тянуть» один. Подписка даст вам неограниченный доступ к материалам. Еще один способ получить доступ — заявить о себе, публиковать у нас свои статьи, сотрудничать. Нужна любая помощь. Размер пожертвования любой напишите несколько слов в примечании. Предназначен для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса.

Для получения удвоенной выходной мощности при том же сопротивлении нагрузки при том же напряжении питания микросхемы можно соединить по мостовой схеме. Интегральная схема защищает выход от короткого замыкания в нагрузке и тепловой защиты.

Для получения максимальной выходной мощности микросхему необходимо установить на радиатор теплоотвода. Некоторые основные параметры выходных параметров микросхем указаны для одного канала, в скобках для мостовой коммутации следующие:. Для получения удвоенной выходной мощности при том же сопротивлении нагрузки при том же напряжении питания микросхемы можно соединить мостом.

Микросхему TDAQ рекомендуется использовать только в мостовой разводке. Предназначен для использования в магнитофонах, электрофонах, теле- и радиоприемниках, другой аудиоаппаратуре среднего класса. Микросхемы могут питаться от двухполярного источника питания.

Для получения удвоенной выходной мощности на нагрузке с тем же напряжением микросхемы можно соединить по мостовой схеме. Некоторые из основных параметров выходных параметров микросхем для одного канала следующие: Некоторые из основных параметров выходных параметров микросхем для одного канала следующие:

В микросхеме TDAQ контакт 15 служит выходом детектора уровня нелинейных искажений. При необходимости реализации двухполосного стереоусилителя с частотным разделением полос микросхема может быть подключена по схеме, приведенной на рис.

Микросхема имеет встроенную выходную защиту от короткого замыкания в нагрузке и тепловую защиту. Микросхема интегральной схемы Philips TDAQ выполнена в штырьковом корпусе SIP2 и представляет собой двухканальный стереофонический усилитель мощности низкой частоты, каждый канал которого шунтирован. Предназначен для использования в магнитофонах, электротелефонах, теле- и радиоприемниках, другой аудиоаппаратуре высокого класса с микропроцессорным управлением.

По шине SCL от микропроцессора к микросхеме поступают тактовые импульсы, синхронизирующие прием или передачу информации от микросхемы к микропроцессору.

Стереоусилитель 2 x 22 Вт с использованием IC TDA 1554

В этом блоге мы определяем некоторые ключевые проблемы преобразования бизнес-процессов в гибкую архитектуру предприятия. EA предоставляет модели и процессы, обеспечивающие согласованность и стабильность операций обслуживания. самая большая проблема для большинства ИТ-организаций состоит в том, чтобы преобразовать себя из реактивной. Каждая организация имеет свою собственную уникальную систему связи. С развитием современных технологий коммуникации Введение Многие организации, пытающиеся реорганизовать свою архитектуру, в значительной степени полагаются на ИТ-отделы и поддержку XXL и других Waist Cinchers.

TDAQ 2 x 22 Вт BTL стереоусилитель мощности автомобильного радиоприемника с защитой динамиков для поиска интегральных схем (IC), полупроводников и другой электроники.

Стерео автомобильный аудио усилитель TDA1557Q TDA1553Q

Widget HTML 1. Tda — монолитный интегральный усилитель звука, работающий в режиме класса ab. Он содержит информацию, которая поможет вам отремонтировать практически любой автомобильный аудиоусилитель, представленный на рынке. Схема автомобильного усилителя звука. В этом учебном пособии изучаются базовые и продвинутые методы ремонта. Здесь показана схема усилителя автомобильной стереосистемы с использованием tda. Crossfire стремится разрабатывать лучшие усилители, которые можно купить за с трудом заработанные деньги. Это очень хорошая конструкция, которую легко собрать из вашей платы для приобретения компонентов, выходные транзисторы являются комплементарными 2sc и 2sa относительно дешевыми и с очень хорошим результатом.

tda1557q NXP Semiconductors, tda1557q Технический паспорт

Компания Philips Усилитель серии TDA, интегрированный для подготовки документа, был на рынке много усилителя tdaxxxx, интегрированной подробной информации о мощности, рабочем напряжении, частоте и т. д. И телевизоры, стереосистемы, аудио системы для принципиальных схем И телевизоры, стереосистемы, аудиосистемы для принципиальных схем приведены ниже. Транзистор PNP не используется. Схема управления скоростью вращения вентилятора Используются 4 транзистора bc, скорость вращения цепи можно регулировать с помощью потенциометра 47k.

В схеме очень мало компонентов. Схема лучше всего работает с динамиком 4 Ом.

Усилитель TDA1557Q NXP ZIP-13 Linear Devices

Представляем электрическую схему и несколько вариантов в архиве двухканального усилителя. Самый простой вариант включить:. Принципиальная схема усилителя с дополнительными низкочастотными каналами. На диаграмме показана задержка подключения нагрузки к реле. Можно устроить электронную задержку на выводе 11, как в штатной схеме, но на практике подавление щелчков не всегда и не полностью. Лучше всего использовать релейную коммутацию АС.

Интегральная схема TDA1557Q (IC)

Почему выбирают нас? Мы являемся золотым поставщиком Alibaba. У нас лучший контроль качества, лучший сервис и конкурентоспособная цена. Сколько стоит? Какой способ оплаты? Покупатель несет ответственность за все расходы по доставке. Если вы предпочитаете другие условия оплаты, пожалуйста, свяжитесь с нами.

ОБЩЕЕ ОПИСАНИЕ Без хлопков при включении/выключении Гибкие провода Низкое тепловое сопротивление. Это монолитный интегрированный выходной усилитель класса B с ведущим синглом.

TDA1557, выпуск

Требования к мощности для управления датчиками Flightim для легких самолетов не так высоки; около 20 Вт реальной мощности, среднеквадратичная мощность. Внимание должно быть обращено на схему усилителя, чтобы убедиться, что усилитель имеет достаточную полосу пропускания низких частот. Однотактные усилители с емкостной связью между усилителем и динамиком потребуют очень больших значений емкости конденсатора, чтобы достичь частоты 5 Гц.

108+ Схема усилителя мощности с разводкой печатной платы0013
