Двухканальный регулятор тембра на микросхеме К174УН10

Микросхема представляет собой электронный двухканальный регулятор тембра высших и низших звуковых частот. Предназначены для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН12.

В состав микросхем входят управляемые напряжением усилители и преобразователи напряжения. Зарубежный аналог микросхемы К174УН12 — TСA740. Микросхема содержит 204 интегральных элементов, она конструктивно оформлена в корпусе типа 238.16-2. Ее масса — не более 1,5 гр.

Корпус ИМС К174УН10, цоколевка

  • 1,2 — вход усилителя УI;
  • 3 — выход усилителя УI;
  • 4 — управление усилителями УI и УII;
  • 5 — выход усилителя УII;
  • 6,7 — вход усилителя УII;
  • 8 — питание +Uи.п.;
  • 9,10 — вход усилителя УIII;
  • 11 — выход усилителя УIII;
  • 12 — управление усилителями УIII и УIV;
  • 13 — выход усилителя УIV;
  • 14,15 — вход усилителя УIV;
  • 16 — общий (-Uи. п.).

Функциональная схема ИМС К174УН10

Функциональный состав:

  • УI,УII,УIII,УIV — управляемые напряжением усилители;
  • KI,KII — преобразователи напряжения.

Типовая схема включения ИМС К174УН10

Электрические параметры

1    Номинальное напряжение питания  15 В
  2    Ток потребления при Uп = 15 В
типовое значение		  40 мА
34 мА
  3    Диапазон рабочих частот по уровню -1Дб при Uп = 15 В,  20…20 000 Гц
  4    Глубина регулировки усиления низших звуковых частот (40 Гц)
при Uп = 15 В, Uвх = 1 В не менее
типовое значение
± 15 Дб
± 16 Дб
  5    Глубина регулировки усиления высших звуковых частот (16 кГц)
при Uп = 15 В, Uвх = 1 В не менее
типовое значение
± 15 Дб
± 16 Дб
  6    Изменение коэффициента передачи регулятора на частоте 1кГц
при изменении напряжения управления на выводах 4 и 12
от 1 до 10 В, Uп = 15 В, Uвх = 1 В не более
типовое значение

± 2 Дб
± 1,5 Дб

  7    Коэффициент гармоник при Uп = 15 В, Uвых = 1 В:
К174УН10А не более
типовое значение
К174УН10Б не более
типовое значение
0,2 %
0,1 %
0,5 %
0,3 %
  8    Входное и выходное напряжение при Uп = 15 В, Кг 0. 7 %:
К174УН10А не более
типовое значение
К174УН10Б не более
типовое значение
1,6 В
2,0 В
1,2 В
1,5 В
  9    Отношение сигнал-шум на выходе при Uвых = 50 мВ, Uп = 15 В,:
К174УН10А не менее
К174УН10Б не менее
66 Дб
60 Дб
10    Переходное затухание между каналами при Uвых = 1 В, Uп = 15 В,:
при f = 250 Гц…12,5 кГц, не менее
типовое значение
при f = 20 Гц…20 кГц, не менее
типовое значение
56 Дб
60 Дб
46 Дб
50 Дб
11    Управляющее напряжение на выводах 4 и 12 при Uп = 15 В   1…10 В
12    Входной ток по выводам управления при Uп = 15 В, Uупр = 8 В   25 мкА
13    Входное сопротивление регулятора не менее  15 кОм

Предельно допустимые режимы эксплуатации

  1    Напряжение питания  13,5…16,5 В
  2    Максимальное постоянное управляющее напряжение  12 В
  3    Максимальное напряжение входного сигнала  2 В
  4    Минимальное сопротивление нагрузки  5 кОм
  5      Максимальный статический потенциал
на выводах микросхемы		  30 В
  6    Температура окружающей среды  -10…+55°С

Литература:

  1. Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский., 1995г.
  2. Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов., 1996г.
  3. Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. — 2-е издание, переработанное и дополненное — Минск: Беларусь, 1993г.

Схема предварительного УЗЧ » S-Led.Ru



В настоящее время необходимость в предварительных усилителях звуковой частоты практически отпала, поскольку цифровые способы записи аудиоинформации позволяют минимизировать искажения АЧХ, а для неисправимых любителей подъёма низких и высоких частот существуют встроенные в цифровые звуковоспроизводящие устройства виртуальные электронные эквалайзеры.


Но всё же, если вы желаете улучшить потребительские качества недорогой компьютерной активной акустической системы, её можно оснастить предварительным УЗЧ с электронными регулировками громкости и баланса.

Двухканальный предварительный усилитель звуковых частот с тонкомпенсированной электронной регулировкой громкости и тембра по низким и высоким частотам можно построить на специализированных малошумящих отечественных микросхемах серии К174. Несложное устройство, о котором пойдет разговор в этой статье, предназначено для модернизации стационарной промышленной аппаратуры 2-й…4-й групп сложности прежних лет выпуска, для установки в аналогичные самодельные аппараты или для доработки недорогой современной звуковоспроизводящей аппаратуры. Применение электронных регулировок позволяет устранить прохождение сигнала через переменные резисторы, устранив тем самым свойственные им шумы, шорохи и искажения, возникающие при недостаточно хорошем контакте токосъёмного контакта с резистивным слоем. Кроме того, цепи регулировки становятся нечувствительными к фоновым наводкам сетевой частоты 60 Гц, что позволяет разместить переменные резисторы в любом удобном месте аппарата.

Узел регулировки баланса и регулятор громкости с тонкомпенсацией построен на интегральной микросхеме DA1 типа К174УН12 (импортный аналог — ТСА730), содержащей 215 интегральных элементов, коэффициент гармоник не более 0,5 %. Переменное напряжение звуковой частоты через входные резистивные делители напряжения R1R3, R2R4 и разделительные конденсаторы С2, С3 поступает на входы микросхемы DA1 (вывод 11 — вход первого канала, вывод 14 — вход второго канала).

Коэффициент передачи по напряжению (-60…+18 дБ) для обоих каналов зависит от управляющего напряжения на выводе 13 DA1. Его регулировка производится резистором R20 «Громкость». Баланс каналов регулируют переменным резистором R22. Выходные напряжения при регулировке баланса изменяются на ±8 дБ.

Особенности человеческого слуха таковы, что при снижении уровня громкости чувствительность к низкочастотному и высокочастотному участкам звукового диапазона снижается. Поэтому, чтобы при уменьшении громкости частотное восприятие фонограммы не изменялось, необходимо осуществлять небольшой подъем НЧ и ВЧ-составляющих звука. Для этого и предназначена тонкомпенсация. Её глубина зависит от значения управляющего напряжения на выводе 4 DA1.

Микросхема К174УН12 питается однополярным напряжением +15 В через RC-фильтр R27C1C13.

Особенностью её является то, что при уменьшении напряжения питания ниже 12 В оба её канала закрываются, что предотвращает появление искаженного, постепенно затихающего звука после отключения питания аппарата.

Электронный регулятор тембра построен на интегральной микросхеме DA2 типа К174УН10А, (импортный аналог — ТСА740), содержащей 204 интегральных элемента, коэффициент гармоник не более 0,2 %. Диапазон регулировки тембра по НЧ и ВЧ для каждого канала — не менее ±15 дБ. Коэффициент передачи на частоте 1 кГц при изменении управляющего напряжения на выводах 4 и 12 в диапазоне 1…10 В изменяется не более чем на ±2 дБ. Тембр на низких звуковых частотах регулируется переменным резистором R40, на высоких — R42. Выходное напряжение первого и второго каналов снимается соответственно с выводов 3 и 5 DA2. Входное сопротивление подключаемой нагрузки должно быть не менее 22 кОм, что в большинстве случаев легко выполнимо.

Предварительный усилитель звуковой частоты питается стабилизированным напряжением +15 ±1,5 В и потребляет ток не более 80 мА. Постоянные резисторы могут быть типов С1-4, С2-8, С2-14, МЯТ. Следует учитывать, что резисторы одного типа но меньшей мощности имеют большее напряжение собственных шумов. Переменные резисторы — любого типа, например, СП3-30, СП3-33, СП3-4. R22 «Баланс» — обязательно с линейной характеристикой (группы «А»).

Резистор регулировки громкости R20 — группы «В» или «А», Резисторы регулировки тембра R40, R42 — группы «А». Оксидные конденсаторы можно применить типов К50-24, К50-35, К50-68 или их импортные аналоги. Блокировочные конденсаторы С13, С29, С31 — керамические, типов К10-17, КМ-5, КМ-6. Остальные — К73-9, К73-2, К73-17. Конденсаторы С7, С8, С14, С15, С21, С22, по возможности, лучше взять неполярные (плёночные). Микросхему К174УН10А можно заменить на К174УН10Б, но у последней немного больше уровень шума и гармоник.

Налаживание правильно собранного усилителя рассмотрим на примере его установки в стационарный магнитофон. Оба входа усилителя временно соединяются вместе и подключаются к выходу усилителя воспроизведения или системы шумопонижения.

При самостоятельной работе схемы нужно найти резистор регулировки громкости и подключить входы усилителя к выводу его подвижного контакта. Если аппарат имеет цепи регулировки баланса и тембра, то их нужно исключить из схемы прохождения сигнала.

Далее, в магнитофон вставляется пленка с записанным сигналом частотой 1000 Гц и уровнем 0 дБ. Регуляторы громкости, баланса и тембра настраиваемого усилителя устанавливаются в среднее положение. При необходимости, подбирая резисторы R3, R4, на входах 11, 14 DA1 устанавливается напряжение 100…200 мВ. Измеряется напряжение на выходах усилителя. Так как технология производства микросхем не идеальна, а навесные компоненты имеют некоторый разброс, то вполне вероятно, что выходные напряжения каналов будут несколько отличаться одно от другого.

Уравнять их можно дополнительным подбором сопротивления одного из резисторов R3 или R4. Установка вместо постоянных резисторов R1, R3 и R2, R4 подстроечных нежелательна, так как снижается надежность, и может существенно возрасти уровень шумов.

Теперь оба входа раздельно подключают к обоим стереоканалам. Резистор R20 устанавливают в нижнее по схеме положение. Резистор R21 подбирают так, чтобы при громкости, близкой к нулевой, незначительное перемещение движка резистора R20 вверх приводило бы к увеличению громкости. Резисторами R23, R24, R41, R43 устанавливается напряжение 9… 10 В в соответствующих точках, резистором R5 устанавливают желаемую величину тонкомпенсации. С уменьшением его сопротивления тонкомпенсация увеличивается. Если вместо этого резистора установить переменный сопротивлением 2,2 кОм, то можно будет оперативно регулировать глубину тонкомпенсации.

Устройство можно смонтировать на плату размерами 120*50 мм из двустороннего фольгированного стеклотекстолита. Фольга со стороны установки деталей используется как общий провод. Это снижает требования к разводке сигнальных и питающих цепей, что существенно для тех, у кого опыт в конструировании и изготовлении высококачественной звуковоспроизводящей аппаратуры невелик.

Если используется односторонний фольгированный материал, то слой фольги служит общим проводом, а все остальные соединения выполняются проводными перемычками. В зависимости от обстоятельств, вовсе не обязательно собирать рассмотренный усилитель полностью. Если, к примеру, вам нужен только регулятор тембра, то можно собрать соответствующий узел на микросхеме К174УН10 с деталями её обвязки.

Предварительный усилитель ЗЧ, собранный с применением микросхем К174УН10, К174УН12 требует относительно большого количества деталей «обвязки» этих микросхем, в отличие от специализированных современных импортных микросхем, но в отличие от последних, дешёвые микросхемы серии К174, можно приобрести практически в каждом магазине розничной торговли радиодеталями.


Самодельный усилитель на 50 ватт. Добавка из личной переписки

Этот наипростейший усилитель звуковой частоты, способен выдать 50 Ватт мощности на каждый канал из четырёх.

В сумме это получается 200 Вт звуковой мощности. И это, как оказалось, не предел. Микросхема, на которой построен усилитель, может дать и 80 Вт на канал на 2-х Омную нагрузку.
В наше время построить мощный усилитель своими руками не составляет труда. И все это благодаря современной элементной базе.
Сегодня речь пойдет о простом усилителе на микросхеме TDA7560, который запросто может сделать человек, практически не разбирающийся в электронике.

Микросхема TDA7560 фирмы Филипс — это просто находка, особенно для тех, кто не сталкивался с ней раньше. Её давно облюбовали как начинающие радиолюбители, так и автолюбители, за её низкое напряжение питания. У микросхемы TDA7560 есть полный, но более старый аналог — TDA7388, чуть менее мощный.

Характеристики усилителя

Выходная мощность:

  • На нагрузке 4 Ома максимальная — 4 x 50 Втт.
  • На нагрузке 4 Ома номинальная — 4 x 45 Втт.
  • На нагрузке 2 Ома максимальная — 4 x 80 Втт.
  • На нагрузке 2 Ома номинальная — 4 x 75 Втт.
  • Напряжение питания от 8 до 18 Вольт.

Остальные характеристики смотрите в .

Схема усилителя

Схему включения микросхемы всегда можно посмотреть в . Все просто и очевидно: слева четыре входа, справа четыре выхода на акустические системы. Естественно входа можно замыкать между собой, но не выхода. Каждый выход микросхемы должен быть нагружен на свою акустическую систему.
С этим, я думаю, вопросов не возникнет. Единственное, что стоит пояснить так это вывода «ST-BY» и «MUTE». «ST-BY» — это ждущий режим, обычное его сразу соединяют с плюсом питания и усилитель всегда активен. «MUTE». — это режим выключенного звука, обычное его так же соединяют с плюсом питания и усилитель всегда становится активен. На плате для того стоят перемычки.

Плата усилителя

Платы можно сделать обычным ЛУТ за несколько десятков мину. Скачать ее можно тут:

(cкачиваний: 2817)

После спайки и сборки усилителя не забудьте установить микросхему на радиатор, желательно большой если вы меломан, который любит громкость.

Применение усилителя

Микросхема изначально разрабатывалась для применения как усилитель мощности звука в автомагнитолах. Поэтому использовать данный усилитель в машине — это отличный выбор. Но учтите, что желательно использовать толстые провода питания. Так же возможно потребуется солидно увеличить емкость фильтрующих конденсаторов питания.
Усилитель на микросхеме отлично подходит и для домашнего использования. Питать его можно от старого компьютерного блока питания, как это делал я в свое время. А охлаждающий радиатор использовать с вентилятором – это существенно уменьшит его размеры.
Думаю, ничего сложного тут нет, но если кому-то чего-то не понятно – жду ваши вопросы в комментариях. Всем спасибо!

  • Mars 33 говорит:

    Вот хочу собрать себе стерео усилитель на двух етих микросхемах с імпульсним блоком питания. Узнал про неї із книги “3500 МИКРОСХЕМ УСИЛИТЕЛЕЙ МОЩНОСТІ НИЗЬКОЙ ЧАСТОТИ…” Но я слишал что все ети микросхеми TDA 2003; TDA 2004; TDA 2005; 2010…; плохие. У меня било уже такое, завалялась у меня микросхема TDA 2003 собрал на ней усилитель а он сгорел, микросхема сплавилась. Может кто то точно знает на какую нагрузку микросхема TDA 2025 дає мощность 50 ват, бо в книге пишет 4 ОМ. А здесь как я понял пишет на 8 ОМ. І сколько ампер ему нужно? Если кто собирал его скажите чи хорошо он работает не сгорает сразу микросхема? Оставте пожалуста комментарий с видповидю на ети вапроси…

  • AndReas говорит:

    Mars 33 , насчет нагрузки:

    Нагрузка может быть как 4 Ом, так и 8 Ом

    Если посмотреть в таблицу характеристик, то там указано, что мощность на выходе 45…50 Вт будет при нагрузке 8 Ом и напряжении 32 В.
    Если говорить насчет микросхем TDA, то у меня только единственная микросхема из этой серии сгорела сразу — TDA 2005. А вот, например, TDA 2030 работает отлично, даже при КЗ. Так что могу сделать лишь один вывод, а именно, не все TDA плохие. По соотношению цена/качество отличные микросхемы.

    • ▼ Показать все комментарии ▼

  • AndReas говорит:
  • AndReas говорит:

    А в Инете не пробовали поискать TDA2025?
    Посмотрите здесь _http://www.relcomp.ru/products/view/138425

  • Lexa777 говорит:

    спасибо, попробую сделать так)

  • AndReas говорит:

    Есть еще прикольная схемка 2-х канального усилителя на 22 Вт. Там тоже минимум деталей и одна микруха

    А Вы поиском не пробовали пользоваться?!
    Усилитель на микросхеме TDA1552

  • Lexa777 говорит:

    можно заменить TDA2025 на TDA2025Q ? что означает буква “Q” ?

  • AndReas говорит:

    Lexa777, TDA2025Q можно использовать. Буквенные индексы могут означать небольшое отличие в параметрах или отличие в исполнении корпуса микросхемы.

  • Lexa777 говорит:

    К174УН12 представляет собой двухканальный электронный регулятор громкости и баланса каналов.
    Схема включения:

    В звуковоспроизводящей аппаратуре их обычно применяют совместно.

  • Tony говорит:

    то есть по-любому tda нужна?

  • AndReas говорит:

    Для этой схемы усилителя 50 Вт нужна именно TDA2025

  • Tony говорит:

    кстати, почему на эскизе печатной платы с плюса на минус кроме конденсатора 100мкФ еще конденсатор 0,1мкФ стоит, хотя в схеме цепи его нет?

  • AndReas говорит:

    Этот керамический конденсатор стоит на питающих выводах для фильтрации высокочастотных шумов источника питания. А на схеме он не указан потому, что, по идее, керамический конденсатор должен быть неотъемлемой частью блока питания любого усилителя.
    P.S. А еще для лучшей фильтрации сетевых помех дополнительно к электролиту и керамике применяют ферритовое кольцо. Это если провода от источника слишком длинные.

  • Tony говорит:

    Спасибо что разъяснили. Извините что элементарщины не знаю

  • AndReas говорит:

    Всегда рады помочь радиолюбителям любого уровня подготовки . Все мы с чего-то начинали и еще многого не знаем.

  • alik говорит:

    а у меня на муз.центре выходники не пашут.сам немогу починить а в ремонт нести дорого–так вот думаю склепать на тедашке 2050 да и питание там в центрухе тоже 40в и акустика по пораметрам(омы и ваты)подходит. дёшево и сердито будет—как думете????????

  • AndReas говорит:

    Доброго вечера всем любителям звучания радиоламп! Много на сайте хороших усилителей, вот и я опубликую версию своего ЛУНЧ моно. Долго его собирал, почти целый год периодически брался за проект и понемногу доделывал, и вот, наконец, пришло время предоставить на ваш суд окончательный вариант. Назначение: расчитывалось использование для канала subwoofer.

    Схема УНЧ на лампах 2х25 ватт

    Хронология постройки

    1. Слесарные и столярные работы ориентировочно 1 год назад. (Scooter)
    2. Установка трансформаторов, дросселя и имеющихся элементов, и разводка их. (Scooter, Ma$ter)
    3. Перерыв. (Права на владение данной стадии ЛУНЧа переходят к Ma$ter).
    4. С 29 июня 2014г. начались работы по выделению нужной карты напряжений, которые необходимы были для данной схемы. Ну а дальше настройка, разводка всего остального. (Gamzan, Ma$ter).
    5. Отладка, настройка. (Gamzan, Ma$ter).
    6. Последние штрихи (Ma$ter).
    7. Никак нет времени сделать подсветку ручки громкости:)

    Фото усилителя

    На фото видно анодный трансформатор ТА262, дроссель, и ТВЗ ТАН (данных нет). Накальный трансформатор, и он же формирующий напряжение смещения, в отдельном отсеке. В общем вес ЛУНЧа можете попробовать представить, но у вас не получиться — в реальности ещё больше.

    Все напряжения в соответствии с принципиальной схемой. Кроме выходного трансформатора (по схеме там другой какой-то используется). Что касается мощности усилителя, при 25 ваттах качество еще вменяемое, но при 35 уже слышны значительные искажения, а 50 скорее всего предел. АС используется с динамиком типа 25ГД-26Б.

    Доброе время суток. Наконец – то у меня появилось свободное время, так не пропадать же ему зря. Не скажу, что я уж так сильно люблю поработать, но то , что валяются без дела запчасти , меня очень раздражает. И вот так получился очередной усилитель. Собран он на основе довольно популярной в 90 – х годах микросхемы тда1514а, которая обладает очень хорошим звучанием, её можно сравнить с lm3886, звук довольно схожий. В микросхеме есть куча всевозможных защит, кому интересно прочитайте это сами , скачав .

    Это второй стереоусилитель на таких микросхемах , который я собрал, первый был собран ещё в те годы , когда я только вернулся с армии. Усилитель мне служил верой и правдой, работой был очень доволен, хоть и был собран навесным монтажем. Как – то ко мне приехал в гости мой товарищ, с которым мы вместе служили, понравился ему мой усилок и просил ему его продать, продать я не согласился, а просто подарил.

    Прошло уже довольно много времени с той поры, но то , как звучал тот усилитель , у меня осталось в памяти. Собрав в последствии довольно много усилителей, так и не почувствовал того звучания, нет – усилители были вполне достойными, но вот звук то отличался.

    Не так давно мне удалось раздобыть пару ОРИГИНАЛьных микросхем тда1514а, чему был несказанно рад. Взяв старый справочник, нашел там схему и описание, по сути там было три варианта включения : обычный, обычный без вольтодобавки и мостовой. На мостовой у меня не было ни нагрузки, н и желания, ни лишней пары микросхем. Больше всего понравилось включение без цепи вольтодобавки, при этом звук значительно улучшался, хоть и выходная мощность немного уменьшалась.

    Изначально опробовал включение с вольтодобавкой, в итоге получил 67 Вт на 4 Ом, при этом звук был вполне неплохой, но одно из плеч то увеличивалось относительно другого по амплитуде, то уменьшалось. В итоге отключил вольтодобавку, по сути там конденсатор и резистор выкинуть да и всё, снова включил, снова попробовал нагрузить и поглядеть, что же будет с сигналом, сигнал не возрастал выше 15 В и далее начиналась обрезка верхушек синусоиды, что характерно практически сразу в обеих плечах. Включив музыку, послушав около часа, снова включил вольтодобавку и сразу же отключил, звук реально немножко стал хуже, стало будто при басах что – то подхрипывает, а на ВЧ начинает посвистывать, но это только моё субъективное мнение.

    В общем решил делать только без цепи вольтодобавки. Мощность и так вполне прил и чная, а 5-6 Вт для меня погоды не сделают. П рикинул как будет всё на печатке, развёл и отложил на время. Когда выдалось свободное – начал *ваять*. Получилось вполне неплохо , печатку делал под имевшиеся у меня обрезки стеклотекстолита, так чтоб не валялись без дела, поэтому такие маленькие получились, но зато разводка по всем правилам.

    Нашел старый корпус от спутникового тюнера, *доработал напильником* и в итоге имеем вот такой усилитель.


    Блок питания аналоговый, трансформатор от усилителя вега 10у120с, радиаторы от него тоже, всё очень хорошо подошло как по мощности так и по габаритам, да и рекомендуемое питания практически было идеально выдержано.

    Теперь немножко о том самом звучании. Усилитель абсолютно не прихотлив к АС, отлично отыгрывает любые музыкальные жанры (стили или как угодно зовите). Предпочтений у него нет, как то у ламповиков или ИТУНов. При прослушивании на АС типа ы90, он очень хорошо себя зарекомендовал, мощность чувствовал, как говорить -*по взрослому*, при этом искажений не возникало практически до упора выкрученной ручки регулятора громкости. Настоятельно советую, всем желающим повторить собранный мной усилитель, позаботиться о том, чтобы поверхность к которой будет прикручиваться корпус микросхемы был максимально ровным, так как микросхема закрепляется с двух сторон и если где-то будет *бугорок* то можно просто расколоть корпус, а это очень не дешёвая как по времени, так и по деньгам потеря.

    Микросхема давно снята с производства, считается довольно большой редкостью и поэтому появилось много китайских (и не только) подделок. В розничной продаже цены за 1 шт начинаются от 20$, при этом не известно на 100% , что же там будет внутри.

    Доброго вечера всем любителям звучания радиоламп! Много на сайте хороших схем усилителей звука, вот и я опубликую версию своего ЛУНЧ моно. Долго его собирал, почти целый год периодически брался за проект и понемногу доделывал, и вот, наконец, пришло время предоставить на ваш суд окончательный вариант. Назначение: расчитывалось использование для канала subwoofer.

    Схема устройства:


    Порядок постройки:

    • Слесарные и столярные работы ориентировочно 1 год назад. (Scooter)
    • Установка трансформаторов, дросселя и имеющихся элементов, и разводка их. (Scooter, Ma$ter)
    • Перерыв. (Права на владение данной стадии ЛУНЧа переходят к Ma$ter).
    • С 29 июня 2014г. начались работы по выделению нужной карты напряжений, которые необходимы были для данной схемы. Ну а дальше настройка, разводка всего остального.
    • Отладка, настройка.
    • Последние штрихи.
    • Никак нет времени сделать подсветку ручки громкости.


    На фото видно анодный трансформатор ТА262, дроссель, и ТВЗ ТАН (данных нет). Накальный трансформатор, и он же формирующий напряжение смещения, в отдельном отсеке. В общем вес ЛУНЧа можете попробовать представить, но у вас не получиться — в реальности ещё больше.

    Все напряжения в соответствии с принципиальной схемой. Кроме выходного трансформатора (по схеме там другой какой-то используется). Что касается мощности усилителя, при 25 ваттах качество еще вменяемое, но при 35 уже слышны значительные искажения, а 50 скорее всего предел. АС используется с динамиком типа 25ГД-26Б.

    Хочу сказать огромное спасибо за техническую и моральную поддержку настройки схемы БП, и совмещения её с схемой самого УНЧ, так же отладки всего прибора, включая испытания Gamzan-у!

    • pspicelib.narod.ru: PSpice модели микросхем

    Наименование Цена.

    Описание

    Esolver



    SOFT для Aналитических расчетов в электронике

    PSpice



    SOFT для расчета PSpice моделей





    K174ПС1 200

    Двойной балансный смеситель с частотой до 200 МГц. Аналог S042, S042P
    K174ПС2 200

    Двойной балансный смеситель с частотой до 300 МГц
    К174ПС3

    Двойной балансный смеситель (сдвоенный перемножитель сигналов)
    К174ПС4 200

    Двойной балансный смеситель (1 ГТц). Аналог -S042P.
    К174УВ5

    Широкополосный видеоусилитель (30 МГц). Аналог NE592.
    К174УР1 500

    Усилитель-ограничитель с частотным детектором. Аналог TBA120S.
    К174УР2

    УПЧ канала изображения. Аналог TDA440
    К174УР3

    Схема обработки ЧМ сигналов. Аналог ТВА120.
    К174УР4 500

    УПЧЗ. Аналог TBA120U.
    К174УР5

    УПЧИ с выходом на ВМ. Аналог TDA2541.
    K174УР7 500

    Экономичный УПЧЗ. Аналог ТСА770.
    К174УР8

    УПЧ второй ПЧ. Аналог TDA2546.
    К174УР10

    Предварительный УПЧ. Аналог SL1430.
    К174УР11

    УПЧЗ с выходом на ВМ. Аналог TDA1236.
    К174ХА1

    Схема выделения цветоразностного сигнала. Аналог ТВА2591.
    K174ХА2

    ИС приёмных трактов приемника амплитудно-модулированных сигналов. УПЧАМ с АРУ. Аналог ТСА440.
    K174ХА4 1000

    ИС фазовой автоподстройки частоты. Аналог NE561
    К174ХА4201Б

    Схема ФАПЧ. Аналог NE561.
    К174ХА48

    Схема ФАПЧ. Аналог NE561.
    К174ХА5

    Многофункциональная ИС для ЧМ тракта радиовещательных приемников. Аналог TDA1047
    К174ХА6

    Тракт ЧМ радиоприемника (16 мА). Аналог TDA1047.
    К174ХА7

    Многофазный перемножитель сигналов для выделения одной боковой полосы
    К174ХА8

    Демодулятор цветовой поднесущей. Аналог ТСА650.
    К174ХА9

    Схема обработки сигналов цветности. Аналог ТСА640.
    К174ХА10

    Тракт АМ-ЧМ радиоприемника (17 мА). Аналог TDA1083.
    К174ХА11

    Процессор синхронизации. Аналог TDA2593.
    К174АФ1А

    Селектор синхроимпульсов и генератор. Аналог ТВА920.
    К174АФ4А

    Схема RGB и регулятор насыщенности.. Аналог ТВА530.
    К174АФ5

    Матрица RGB. Аналог TDA2530.
    К174ГЛ1А

    Схема кадровой развертки (1 А). Аналог TDA1170.
    К174ГФ1

    Схема строчной развертки
    К174КН1

    Коммутатор напряжения селектора каналов. Аналог SAS560/570.
    К174КН2

    Коммутатор каналов и 8-и канальный кольцевой счетчик. Аналог SAS580.
    К174КП1

    Аналоговый коммутатор 2х4. Аналог TDA1029.
    К174КП3

    Схема выбора ТВ-программ
    К174УК1

    Регулятор яркости, насыщенности и контрастности. Аналог ТСА660.
    К174УН4

    Усилитель мощности низкой частоты с выходной мощность до 1 Вт на нагрузку 4 Ом. Для применения в переносных телевизорах и радиопремнаках.
    К174УН7

    УНЧ(4.5Вт). Аналог ТВА810. Усилитель мощности звуковой частоты с номинальной выходной мощностью 4,5 Вт на нагрузку 4 Ом
    К174УН9

    Усилитель мощности звуковой частоты с номинальной выходной мощность 5,0 Вт на нагрузку 4 Ом с защитой выхода от коротких замыканий и перегрузки по току.  УНЧ(5Вт). Аналог ТСА940.
    К174УН10

    Регулятор тембра. Аналог ТСА740. Электронный двухканальный регулятор тембра высших и низших звуковых частот для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН12
    К174УН12

    Регулятор громкости и баланса. Аналог ТСА730. Двухканальный электронный регулятор громкости и баланса каналов с возможностью подключения и выбора оптимальной тонкоррекции. Предназначен для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН10
    К174УН13

    Усилитель записи/воспроизведения с АРУ. Аналог TDA1002.
    К174УН14

    УНЧ(5. 5Вт). Аналог TDA2003.
    К174УН19

    УНЧ (15 Вт). Аналог TDA2030.
    К174УН20

    Стерео УНЧ (2х2.5 Вт). Аналог U-58.
    К174УН22

    УНЧ (0,3 Вт)
    К174УН24

    Стерео УНЧ (2х0.6 Вт). Аналог TDA7052.
    К174УН25

    Стерео УНЧ (6 Вт). Аналог ТDА2004.
    К174УН27

    УНЧ. Аналог TDA2005.
    К174УН31

    Предусилитель. Аналог -ТАА310.
    К174УП1

    Схема обработки яркостного сигнала. Аналог ТВА510.
    К174ХА14
    К174ХА16

    Декодер цветности SECAM. Аналог TDA3520.
    К174ХА17

    Видеопроцессор. Аналог TDA3501.
    К174ХА19

    Формирователь напряжения настройки УКВ. Аналог TDA1093.
    К174ХА20

    Смеситель и гетеродин селектора каналов ТВ-приемника (MB). Аналог TUA2000.
    К174ХА26

    Преобразователь частоты, УПЧ и ЧД. Аналог МС3361.
    К174ХА27

    Цветокорректор и ЛЗ на гираторах. Аналог TDA4565.
    К174ХА28

    Декодер цветности PAL. Аналог TDA3510.
    К174ХА31

    Декодер цветности SECAM. Аналог TDA3530.
    К174ХА32

    Декодер PAL/SECAM/NTSC. Аналог TDA4555.СБИС процессора цветности, обеспечивающая декодирование цветовой информации систем PAL, SECAM
    К174ХА33

    Видеопроцессор с АББ. Аналог TDA3505.
    К174ХА34

    Тракт ЧМ радиоприемника (10 мА). Аналог TDA7021.
    К174ХА35

    Стереодекодер с полярной модуляцией
    К174ХА36

    АМ-радиприемник.
    К174ХА38

    Малосигнальный тракт цветного ТВ-приемника. Аналог TDA8305.
    К174ХА39

    Малосигнальный тракт цветного ТВ-приемника. Аналог TDA4502A.
    К174ХА41

    Коммутатор моно/стерео сигнала с обработкой. Аналог TDA3810.
    К174ХА42

    Однокристальный ЧМ радиоприемник
    К174ХА42

    Тракт ЧМ радиоприемника (8 мА). Аналог TDA7000.
    К174ХА51

    Двухстандарный стереодекодер для применения в бытовых УКВ/FM радиоприемниках для декодирования стереосигнала как по отечественному стандарту с полярной модуляцией (OIRT), так и по зарубежному — с пилот-тоном (CCIR), используемому в FM диапазоне.
    К174ХА53

    Тракт ЧМ радиоприемника (30 мА). Аналог TDA1047.
    КР174УН31

    ИС двухканального УНЧ для моно- и стерео- радиоаппаратуры с выходной мощностью до 1,1 W.
    КР174ХА54

    Регулятор громкости, тембра и баланса в стереофонических системах, предназначена для звуковоспроизв. аппаратуры с кнопочным управлением.







    Серия 1051


    КР1051УР1   УПЧИ изображения. TDA4443
    КР1051УР2   Звуковогй тракт многостандартных телевизоров. TDA4445
    КР1051УР3   2-хканальный УПЧ для стереосигнала телевизора. TDA 2557
    КР1051УР4   УПЧИI+АПЧГ. TDA 8341
    К1051ХА1   Кадровая развертка. TDA3654Q
    К1051ХА2   Синтезатор частоты для телевизора. SDA3202
    К1051ХА4   Преобразователь внешних сигналов для телевизоров. TDA 8443A
    К1051ХА5   Интерфейс внешних сигналов для телевизоров. TDA 8440
    КФ1051ХА6   ИС приемника ИК-дистанционного управления. TDA3047
    КР1051ХА7   Многофункциональная схема для селектора каналов телевизора. TDA5030
    КР1051ХА8   ИС управления декодером цветовой информации. TDA8442
    КР1051ХА9   PAL/NTSC декодер с видеопроцессором. TDA8480
    КР1051ХА10   SECAM декодер. TDA8490
    КР1051ХА11   Преобразователь сигналов для телетекста. SAA5030
    КР1051ХА12   PAL/NTSC декодер с видеопроцессором. TDA3566
    КР1051ХА13   PAL/NTSC декодер. TDA4510
    КР1051ХА17   ИС синхронизации. TDA2579A
    КР1051ХА18   PAL/SECAM/NTSC декодер. TDA4650
    КР1051ХА19   Драйвер управления выходным каскадом строчной развертки. TDA8143
    КР1051ХА21   Многофункциональная ИС радиоканала. TDA3505,UL1275
    КР1051ХА22   Мультистандартный декодер цветности. TDA4555
    КР1051ХА23   Корректор четкости цветовых переходов, эл. линя задержки яркостного. TDA4565
    КР1051ХА25   Процессор RGB. TDA4580
    КР1051ХЛ1   Знакосинтезатор номера канала на экране. ТВSAA1008
    КР1051ХК1   Процессор разверток с управлением по шине I2C. TDA8432
    КР1051ХК2   Многофункциональная ИС. TEA2029C
    КР1051ХК3   Аудио процессор для стереофонического сигнала. TDA8420
    КР1051ПА1   8-кан. 6-Bit. ЦАП по шине I2C. TDA8444










    Микросхемы.

    Советские Аналоги зарубежных микросхем.

    Маркировка отечественых интегральных схем.

    Первый символ в названии — буквы К или Э.
    Буква К ставится на микросхемах общего применения. Буквой Э маркируются микросхемы экспортного исполнения. Первый символ может вообще отсутствовать, это означает что микросхема — специального применения.

    Второй символ в названии, определяет тип корпуса:
    M — металлокерамический.
    Н — миниатюрный металлокерамический.
    Р — пластмассовый DIP.
    А,Ф — миниатюрный пластмассовый.
    Б — бескорпусной.
    Е — металлополимерный DIP.

    Третий символ — цифра, означающая группу по конструктивно — техническому оформлению.
    1, 5, 6, 7 — полупроводниковые микросхемы.
    1, 4, 8 — гибридные микросхемы.
    3 — прочие (пленочные).

    Далее, идет порядковый номер серии(возможно обозначение двумя цифрами).

    После порядкового номера серии идет буквенный код функционального назначения:
    А — формирователи, АФ — специальной формы.
    Б — устройства задержки:БМ — пассивные,БП — прочие,БР — активные.
    В — вычислительные устройства:ВГ — контроллеры,ВЕ — микро-ЭВМ,ВЖ — специальные вычислительные устройства, ВИ — времязадающие,ВП — прочие.
    Г — генераторы сигналов:ГЛ — линейно изменяющихся,ГП — прочие (не sin; не спец. формы; не прямоуг.; не шума), ГФ — специальной формы.
    Е — питание,ЕП — источники питания,ЕУ — устройства управления источниками питания.
    И — цифровые устройства:ИЕ — счетчики, ИП — прочие.
    К — коммутаторы и ключи:КН — напряжения,КТ — коммутаторы и ключи тока,КП — прочие.
    Н — наборы элементов:НК — комбинированные, НТ — набор транзисторов.
    П — преобразователи сигналов:ПА — цифроаналоговые,ПД — длительности,ПС — частоты,ПЦ — цифровые делители частотыПП — прочие.
    Р — запоминающие устройства:РР — ПЗУ с перепрограммированием,РП — прочие (не ОЗУ; не ПЗУ; не ассоциативные; не на ЦМД).
    У — усилители:УД — операционные,УИ — импульсные,УК — широкополосные,УЛ — считывания и воспроизведения, УН — низкой частоты,УП — прочие,УР — промежуточной частоты.
    Ф,ФП — фильтры.
    Х — многофункциональные устройства:ХА — аналоговые,ХК — комбинированные,ХЛ — цифровые,ХП — прочие.

    Далее, следует порядковый номер разработки(возможно обозначение одной цифрой.)

    Последним символом может быть буква (от А до Я)означающая какие либо отличия в электрических параметрах.

    Европейская система маркировки микросхем.

    Состоит из трех букв, за которыми следуют три или четыре знака, обозначающих номер серии, а также тип корпуса. Первая буква обозначает класс, к которому относится интегральная схема:
    S — цифровая схема, T — аналоговая, U — аналогово-цифровая.
    Вторая буква — серия (H обозначает гибридные микросхемы.)
    Третья буква — рабочий диапазон температур:
    A — диапазон не определен.
    B от 0 до +70 С
    C от -55 до +125 C
    D от -25 до +70 C
    E от -25 до +85 C
    F от — 40 до +85 C
    Последняя буква определяет тип корпуса:
    B — DIL
    C — цилиндрический корпус.
    D — DIL
    F — плоский корпус.
    P — DIP
    Q — QIL
    U — бескорпусная микросхема.

    Аналоги микросхем, импортных и отечественных.


    Введите наименование микросхемы для поиска аналога.
    Импортные микросхемы.Отечественные микросхемы.
    SN54121133АГ1
    SN7400К155ЛА3
    SN54141 133ИД1
    SN5492A133ИЕ4
    SN5497 133ИЕ8
    SN5480133ИМ1
    SN5482133ИМ2
    SN5483A133ИМ3
    SN54180133ИП2
    SN5495133ИР1
    SN54198 133ИР13
    SN54198Н133ИР13
    Am2504133ИР17
    SN54150133КП1
    SN54152 133КП5
    SN5440 133ЛА6
    SN5422133ЛА7
    SN5422М133ЛА7
    SN5412 133ЛА10
    SN5425 133ЛЕ3
    SN5428 133ЛЕ5
    SN54128 133ЛЕ6
    SN55451B133ЛИ5
    SN5406133ЛН3
    SN5416 133ЛН5
    SN55450133ЛП7
    SN5407 133ЛП9
    SN5407 Н133ЛП9
    SN5472 133ТВ1
    SN5472 Н133ТВ1
    SN5413133ТЛ1
    SN5474М133ТМ2
    SN5477133ТМ5
    CA3015140УД5А,Б
    CA3015КР140УД5А,Б
    MG1556G140УД6А,Б
    MC1556CКР140УД6
    mA741140УД7
    mA741CКР140УД7
    SFC2741 КФ140УД7
    SE535Н140УД7
    mA740140УД8А,Б
    mA740CКР140УД8А-Г
    LM318 140УД11
    LM318КР140УД11
    mA776140УД12
    mA776C КР140УД12
    mA727M140УД13
    LM108140УД14
    LM308КР140УД14А
    LM308КР140УД14Б
    OP-07140УД17А
    OP-07A 140УД17Б
    OP-07EКР140УД17А
    OP-07CКР140УД17Б
    OP-07 Н140УД17А
    OP-07A Н140УД17Б
    LF355 КР140УД18
    mA747140УД20А
    mA747140УД20Б
    mA747C КР140УД20А
    mA747C КР140УД20Б
    mA747CКМ140УД20
    mA747Н140УД20А
    mA747Н140УД20Б
    HA2900 140УД21
    LF356КР140УД22
    LF356КР140УД22А
    LF157140УД23
    ICL7650140УД24
    OP-27A 140УД25А
    OP-27B 140УД25Б
    OP-27C 140УД25В
    OP-27A КР140УД25А
    OP-27BКР140УД25Б
    OP-27C КР140УД25В
    OP-27BКР140УД25Г
    OP-37A140УД26А
    OP-37B140УД26Б
    OP-37C140УД26В
    OP-37AКР140УД26А
    OP-37B КР140УД26Б
    OP-37C КР140УД26В
    OP-37B КР140УД26Г
    CA3015 140УД501А
    CA3015 140УД501Б
    MC1556G 140УД601А
    MC1556G 140УД601Б
    MC1456CP1 КР140УД608
    mA741 140УД701
    mA741C КР140УД708
    LM318 КР140УД1101
    mA776 140УД1201
    mA776C КР140УД1208
    mA727M 140УД1301
    LM108 140УД1401
    LM308 КР140УД1408А
    LM308 КР140УД1408Б
    OP-07 140УД1701А
    OP-07A 140УД1701Б
    mA723 142ЕН1А,Б
    mA723 КР142ЕН1А-Г
    mA723 142ЕН2А,Б
    mA723 КР142ЕН2А-Г
    mA78G 142ЕН3
    mA78G КР142ЕН3
    mA7805 142ЕН5А
    mA7806 142ЕН5Б
    mA7805 142ЕН5В
    mA7806 142ЕН5Г
    LM125 142ЕН6А-Г
    SG3501A КР142ЕН6
    mA7809 142ЕН8А
    mA7812 142ЕН8Б
    mA7815 142ЕН8В
    mA7809 КР142ЕН8А
    mA7812C КР142ЕН8Б
    mA7815C КР142ЕН8В
    mA7809 КР142ЕН8Г
    mA7812C КР142ЕН8Д
    mA7815C КР142ЕН8Е
    mA7815C КР142ЕН8Ж
    mA7815C КР142ЕН8И
    mA7820 142ЕН9А
    mA7824 142ЕН9Б
    mA7827 142ЕН9В
    mA7820 КР142ЕН9А
    mA7824C КР142ЕН9Б
    mA7827 КР142ЕН9В
    mA7820 КР142ЕН9Г
    mA7824C КР142ЕН9Д
    mA7827 КР142ЕН9Е
    mA7827 КР142ЕН9Ж
    mA7824C КР142ЕН9И
    mA7824C КР142ЕН9К
    mA79G 142ЕН10
    mA79G КР142ЕН10
    LM100 142ЕП1
    LG200 КР142ЕП1А,Б
    — 148УН101
    — 148УН201
    mA725 153УД5А,Б
    LM107 153УД6
    LM107 Н153УД6
    mA725 153УД501А
    mA725 153УД501Б
    LM107 153УД601
    HA2700 154УД1А,Б
    HA2700 КН154УД1Б,Б
    HA2700 КР154УД1А,Б
    HA2700 Н154УД1А,Б
    HA2530 154УД2
    AD509S 154УД3А,Б
    AD509V КР154УД3А,Б
    AD509 Н154УД3А
    AD509S Н154УД3Б
    HA2520 154УД4А,Б
    SN74121 155АГ1
    SN74121 К155АГ1
    SN74141 155ИД1
    SN74141 К155ИД1
    SN74141 КМ155ИД1
    SN7492A 155ИЕ4
    SN7492A К155ИЕ4
    SN7492A КМ155ИЕ4
    SN7497 155ИЕ8
    SN7497 К155ИЕ8
    SN7480 155ИМ1
    SN7480 К155ИМ1
    SN7482 155ИМ2
    SN7483A 155ИМ3
    SN74180 155ИП2
    SN74180 К155ИП2
    SN7495 155ИР1
    SN7495 К155ИР1
    SN74198 155ИР13
    AM2504 155ИР17
    AM2504 К155ИР17
    SN74150 155КП1
    SN74150 К155КП1
    SN74153 155КП2
    SN74152 155КП5
    SN74152 К155КП5
    SN74152 КМ155КП5
    SN7440 155ЛА6
    SN7440 К155ЛА6
    SN7440 КМ155ЛА6
    SN7422 155ЛА7
    SN7422 К155ЛА7
    SN7412 155ЛА10
    SN7412 К155ЛА10
    SN7412 К155ЛА10В
    SN75452 155ЛА18
    SN75452 К155ЛА18
    SN7425 155ЛЕ3
    SN7425 К155ЛЕ3
    SN7425 КМ155ЛЕ3
    SN7428 155ЛЕ5
    SN7428 К155ЛЕ5
    SN74128 155ЛЕ6
    SN75451 155ЛИ5
    SN75451 К155ЛИ5
    SN75453 155ЛЛ2
    SN75453 К155ЛЛ2
    SN7406 155ЛН3
    SN7406 К155ЛН3
    SN7406 К155ЛН3А,В
    SN7416 155ЛН5
    SN7416 К155ЛН5А
    SN7416 К155ЛН5В
    SN7417 К155ЛП4
    SN75450 155ЛП7
    SN75450 К155ЛП7
    SN7407 155ЛП9
    SN7407 К155ЛП9
    SN7407 КМ155ЛП9
    SN7407 К155ЛП9А
    SN7407 К155ЛП9В
    F93410DC К155РУ5
    F93425APC К155РУ7
    SN7472 155ТВ1
    SN7472 К155ТВ1
    SN7472 КМ155ТВ1
    SN7413 155ТЛ1
    SN7413 К155ТЛ1
    SN7477 155ТМ5
    SN7477 К155ТМ5
    — К157ДА1
    mA759C К157УД1
    LM301 К157УД2
    — К157УД3

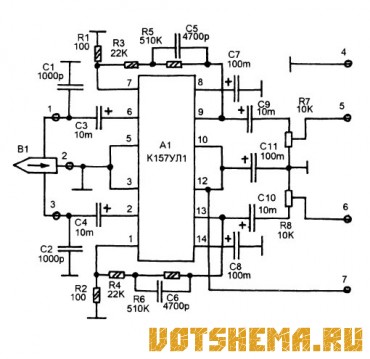

    — К157УЛ1А,Б
    — К157УН1А,Б
    — К157УП1А,Б
    — К157УП2А,Б
    — К157ХА1А,Б
    — К157ХА2
    — К157ХАЗ
    — К157ХП1
    — К157ХП2
    — К157ХП3
    — КА157ХП3
    LM1894 К157ХП4
    LM1894 КИ157ХП4
    — 169АА1
    SN55453 169АА2
    SN55325 169АА3
    — 169АА4
    SN463 169АА6
    SN55110 169АП1
    SN55113 169АП2
    — 169УЛ1
    — 169УЛ2
    — 169УЛ4
    — 169УЛ5
    SN5522 169УЛ6
    — 169УЛ8
    SN55107 169УП1
    SN55154 169УП2
    — 170АА1
    — К170АА1
    SN75453 170АА2
    SN75453 К170АА2
    SN75325 170АА3
    SN75325 К170АА3
    — 170АА4
    — К170АА4
    — 170АА6
    — К170АА6
    SN75327 170АА7
    SN75327 К170АА7
    SN75110 170АП1
    SN75110 К170АП1
    SN75154 170АП2
    SN75154 К170АП2,2В
    MMH0026C 170АП3
    MMH0026C К170АП3,3В
    3245 К170АП4
    — 170УЛ1
    — К170УЛ1
    — 170УЛ2
    — К170УЛ2
    — 170УЛ4
    — К170УЛ4
    — К170УЛ5
    SN7522 К170УЛ6
    SN75107 170УП1
    SN75107 К170УП1,1В
    SN75154 170УП2
    SN75154 К170УП2,2В
    SL610 171УВ1А,Б
    mA733 171УВ2
    SL521C 171УВ3
    TDA1170S К174ГЛ1
    TDA1170S ЭК174ГЛ1
    XR2206 К174ГФ2
    SAS560/570 К174КН1
    SAS580 К174КН2
    TDA1029 К174КП1
    — К174КП3
    SO42P 174ПС1
    SO42P КМ174ПС1
    SO42P К174ПС1
    SO42 КФ174ПС1
    — 174ПС2
    — КМ174ПС2
    — КН174ПС3
    — Н174ПС3
    — К174ПС4
    — Н174ПС5
    SL550 174УВ1
    SL1030 Н174УВ2
    SL531C Н174УВ4
    NE592 К174УВ5
    TBA810S К174УН7
    TBA810S ЭК174УН7
    TDA2003 К174УН9
    TCA740 К174УН10А
    TCA740 К174УН10Б
    TCA730 К174УН12
    TDA1002 К174УН13
    TDA2003 К174УН14
    TDA2003 К174УН14А
    TA7688 КФ174УН17
    AN7145 К174УН18
    TDA2030 К174УН19
    — К174УН20
    TDA7050 К174УН21
    — К174УН22
    — КФ174УН23
    TDA7052 К174УН24
    TDA2004 К174УН25
    TDA7050 К174УН26
    TDA2005 К174УН27
    TDA7050 К174УН2101
    — КФ174УН2301
    TBA970 К174УП1
    TL441CN 174УП2
    TL441C КМ174УП2
    TBA120 К174УР3,3М
    TBA120U К174УР4
    TDA2541 К174УР5
    TCA770 174УР7
    TCA770 К174УР7
    TCA770 КМ174УР7
    TDA2545 К174УР8
    SL1430 К174УР10
    TDA1236 К174УР11
    TCA440 174ХА2
    TCA440 К174ХА2
    TCA440 КМ174ХА2
    LM1101 К174ХА3А,Б
    NE561 К174ХА4
    TDA1047 К174ХА5
    TDA1047 К174ХА6
    — 174ХА7
    — КМ174ХА7
    TDA1083 К174ХА10
    TDA1083 КФ174ХА10
    TDA2593 К174ХА11
    TDA2593 К174ХА11Ч
    TDA4500 К174ХА14
    TDA1062 К174ХА15
    TDA3520B К174ХА16
    TDA3501 К174ХА17
    XR-215 174ХА18
    TDA1093B К174ХА19
    TDA4610 К174ХА25
    MC3359 К174ХА26
    TDA4565 К174ХА27
    TDA3510 К174ХА28
    TDA3530 К174ХА31
    TDA4555 К174ХА32
    TDA4555 К174ХА32А
    TDA3505 К174ХА33
    TDA7021 К174ХА34
    TDA7021 КФ174ХА34
    — К174ХА35
    TEA5570 К174ХА36А
    TEA5570 К174ХА36Б
    — КФ174ХА37
    TDA8305A К174ХА38А
    TDA8305A К174ХА38Б
    TDA8305A К174ХА38В
    TDA4502 К174ХА39
    TDA3810 К174ХА41
    TCA7000 К174ХА42А
    TCA7000 К174ХА42Б
    TCA440 КМ174ХА201
    TDA7021 К174ХА3401
    TCA7000 К174ХА4201А
    TCA7000 К174ХА4201Б
    — 175ДА1
    — К175ДА1
    — 175ПК1
    SA-21 175УВ1А,Б
    — 175УВ2Б
    — 175УВ3А,Б
    CA3005 175УВ4
    CA3005 Н175УВ4
    — К176ИД2
    — К176ИД3
    CD4024 К176ИЕ1
    TC5971 К176ИЕ2
    HEF4017 К176ИЕ3
    CD4026E К176ИЕ4
    CD4033E К176ИЕ5
    MM5368 К176ИЕ12
    — К176ИЕ13
    — К176ИЕ17
    — К176ИЕ18
    CD40115E К176ИР3
    CD4031E К176ИР4
    CD4006E К176ИР10
    — К176ЛИ1
    CD4007E К176ЛП1
    — К176ЛИ11
    — К176ЛИ12
    — К176ЛП12
    CD4010 К176ПУ1
    — КС189ХА3
    SP8602A КС193ИЕ1
    SP8602A Н193ИЕ1
    SP8602A С193ИЕ1
    SP8685A КС193ИЕ2
    SP8685A Н193ИЕ2
    SP8685A С193ИЕ2
    SP8690A КС193ИЕ3
    SP8690A Н193ИЕ3
    SP8690A С193ИЕ3
    SP8655A КС193ИЕ4
    SP8655A С193ИЕ4
    SP8655A С193ИЕ5А,Б
    SP8772B КР193ИЕ6
    SP8611M КС193ИЕ7А,Б
    SP8612B С193ИЕ7
    — КС193ПЦ1
    — Н193ПЦ3
    — Н193ПЦ4А,Б
    SP8612B Н193ПЦ5
    SP8606 Н193ПЦ6
    CA3086 198НТ1А,Б
    CA3086 КР198НТ1А,Б
    — 198НТ5А,Б
    — КР198НТ5А,Б
    — КР198НТ10
    — КР198НТ11
    CA3050 КР198НТ12
    — КР249КН2А-Г
    — КР249КН3А-Г
    — КР249КН4А-П
    — КР249КН5А-П
    — КР249КН6А-П
    — КР249КН8А-Г
    R5607 249КП1
    R5607 249КП1А,Б
    R5607 К249КП1
    R5607 К249КП2
    — 249ЛП1А-В
    — К249ЛП1А-Г
    — 249ЛП4
    — 249ЛП5
    — 249ЛП6А
    — 249ЛП8
    — 286ЕП3
    — К286ЕП3
    — 286ЕП4
    — К286ЕП4
    — 286ЕП5
    — К286ЕП5
    — 286КТ2
    — К286КТ2
    — К293ЛП1
    — К293ЛП1А,Б
    — К293ЛП1А1
    — К293ЛП1Б1
    — 401УВ3
    — К401УВ3А,Б
    DAC370-18 427ПА2
    DAC377B-18 427ПА3
    DAC9377-16 427ПА4
    — 434КП1А-В
    — 490ИП1
    — К490ИП1
    TIL308 490ИП2
    TIL308 К490ИП2
    h258 К511ИД1
    h257 К511ИЕ1
    h202 К511ЛА1
    h203 К511ЛА2
    h224 К511ЛА3
    h204 К511ЛА4
    h222 К511ЛА5
    h209 К511ЛИ1
    h233 К511ПУ1
    h214 К511ПУ2
    h210 К511ТВ1
    MC146818 КА512ВИ1
    MC146818 КР512ВИ1
    — 512ПС5
    — 512ПС6
    KS5206 К512ПС7Б
    — 512ПС8
    — 512ПС10
    MK5009 КР512ПС10
    ICL7217 512ПС11
    ICM7227 КР512ПС12
    — КА512ПС13А-Е
    — КР512ПС14
    — К513УЕ2А,Б
    SAA1060 КР514АП1А,Б
    MSD047 514ИД1
    MSD047 КР514ИД1
    MSD101 514ИД2
    MSD101 КР514ИД2
    HDSP-2000 514ИР2А,Б
    — КР514КТ1
    — КР514КТ2
    mA711 521СА1
    mA711 Р521СА1
    mA710 521СА2
    mA710C К521СА2
    mA710 Р521СА2
    LM111 521СА3
    LM311J Н521СА3
    SE257K 521СА4
    TL810 521СА5
    TL810 ЭК521СА5
    mA711 521СА101
    mA710 521СА201
    LM111 521СА301
    SE527 521СА401
    74C908 522КН1А,Б
    74C908 522КН2А-В
    MC1595 525ПС1
    MC1495 КР525ПС1А,Б
    MC1595 Н525ПС1
    AD530 525ПС2А-В
    AD530 КР525ПС2А,Б
    AD534S 525ПС3А,Б
    AD534L КМ525ПС3А-Г
    AD539S Н525ПС4
    MC1596 526ПС1
    TBA120 526УР1
    — 528БР1
    MN3001 528БР2
    MN3001 КА528БР2
    CCD321A-3 М528БР3
    MS1001 М528БР5
    — 528ФВ1
    CR-4 528ХК1
    TAA960 529УП1
    SN54S216 530АП2
    SN54S216 Н530АП2
    SN54S240 530АП3
    SN54S241 530АП4
    SN54S124 530ГГ1
    SN54S124 Н530ГГ1
    SN54S134 530ИД7
    SN54S134 Н530ИД7
    SN54S139 530ИД14
    SN54S139 Н530ИД14
    SN54S196 530ИЕ14
    SN54S197 530ИЕ15
    SN54S168 530ИЕ16
    SN54S168 Н530ИЕ16
    SN54S169 530ИЕ17
    SN54S169 Н530ИЕ17
    SN54S181 530ИП3
    SN54S181 Н530ИП3
    SN54S182 530ИП4
    SN54S280 530ИП5
    SN54S194 530ИР11
    SN54S195 530ИР12
    SN54S373 530ИР22
    SN54S374 530ИР23
    SN54S299 530ИР24
    SN54S153 530КП2
    SN54S153 Н530КП2
    SN54S151 530КП7
    SN54S257 530КП11
    SN54S257 М530КП11
    SN54S257 Н530КП11
    SN54S258 530КП14
    SN54S258 Н530КП14
    SN54S251 530КП15
    SN54S20 530ЛА1
    SN54S20 Н530ЛА1
    SN54S30 М530ЛА2
    SN54S30 Н530ЛА2
    SN54S00 530ЛА3
    SN54S00 М530ЛА3
    SN54S00 Н530ЛА3
    SN54S10 530ЛА4
    SN54S10 М530ЛА4
    SN54S10 Н530ЛА4
    SN54S03 530ЛА9
    SN54S03 Н530ЛА9
    SN54S38 530ЛА13
    SN54S140 530ЛА16
    SN54S140 Н530ЛА16
    — 530ЛА17
    — Н530ЛА17
    SN54S02 530ЛЕ1
    SN54S02 Н530ЛЕ1
    SN54S08 М530ЛИ3
    SN54S08 Н530ЛИ3
    SN54S32 530ЛЛ1
    SN54S04 530ЛН1
    SN54S04 М530ЛН1
    SN54S04 Н530ЛН1
    SN54S05 530ЛН2
    SN54S05 М530ЛН2
    SN54S05 Н530ЛН2
    SN54S86 М530ЛП5
    SN54S86 Н530ЛП5
    SN54S64 530ЛР9
    SN54S64 М530ЛР9
    SN54S65 530ЛР10
    SN54S51 530ЛР11
    SN54S51 Н530ЛР11
    SN54S112 530ТВ9
    SN54S112 М530ТВ9
    SN54S112 Н530ТВ9
    SN54S113 530ТВ10
    SN54S113 Н530ТВ10
    SN54S132 530ТЛ3
    SN54S74 530ТМ2
    SN54S74 М530ТМ2
    SN54S74 Н530ТМ2
    SN54S175 530ТМ8
    SN54S175 Н530ТМ8
    SN54S174 530ТМ9
    SN54S174 Н530ТМ9
    — КР531АП2
    SN74S240 КР531АП3
    SN74S241 КР531АП4
    SN74S226 КР531ВА1
    SN74S124 КР531ГГ1
    SN74S138 КР531ИД7
    SN74S138 Р531ИД7
    SN74S139 КР531ИД14
    SN74S139 Р531ИД14
    SN74S161 КР531ИЕ10
    SN74S162 КР531ИЕ11
    SN74S196 КР531ИЕ14
    SN74S197 КР531ИЕ15
    SN74S168 КР531ИЕ16
    SN74S169 КР531ИЕ17
    SN74S163 КР531ИЕ18
    AM25S05 КС531ИК1
    SN74S381 КС531ИК2
    SN74S181 КР531ИП3
    SN74S182 КР531ИП4
    SN74S280 КР531ИП5
    AM93S48RC КР531ИП10
    SN74S194 КР531ИР11
    SN74S195 КР531ИР12
    AM25S07 КС531ИР18
    AM25S08 КС531ИР19
    AM25S09 КС531ИР20
    AM25S010 КР531ИР21
    AM25S010 КС531ИР21
    SN74S373 КР531ИР22
    SN74S374 КР531ИР23
    SN74S299 КР531ИР24
    SN74S153 КР531КП2
    SN74S151 КР531КП7
    SN74S151 Р531КП7
    SN74S257 КР531КП11
    SN74S253 КР531КП12
    SN74S258 КР531КП14
    SN74S251 КР531КП15
    SN74S157 КР531КП16
    SN74S158 КР531КП18
    SN74S20 КР531ЛА1
    SN74S30 КР531ЛА2
    SN74S00 КР531ЛА3
    SN74S10 КР531ЛА4
    SN74S22 КР531ЛА7
    SN74S03 КР531ЛА9
    SN74S03 Р531ЛА9
    SN74S37 КС531ЛА12
    SN74S38 КР531ЛА13
    SN74S140 КР531ЛА16
    — КР531ЛА17
    SN74S139 КР531ЛА19
    SN74S139 Р531ЛА19
    SN74S02 КР531ЛЕ1
    SN74S02 Р531ЛЕ1
    SN74S260 КР531ЛЕ7
    SN74S260 Р531ЛЕ7
    SN74S08 КС531ЛИ1
    SN74S11 КР531ЛИ3
    SN74S04 КР531ЛН1
    SN74S04 Р531ЛН1
    SN74S05 КР531ЛН2
    SN74S05 Р531ЛН2
    SN74S86 КР531ЛП5
    SN74S64 КР531ЛР9
    SN74S65 КР531ЛР10
    SN74S51 КР531ЛР11
    SN74S189 КР531РУ8
    SN74S289 КР531РУ9
    SN74S225 КР531РУ10
    DM85S68 КР531РУ11
    SN74S85 КР531СП1
    SN74S175 КР531ТВ9
    SN74S113 КР531ТВ10
    SN74S114 КР531ТВ11
    SN74S132 КР531ТЛ3
    SN74S74 КР531ТМ2
    SN74S74 Р531ТМ2
    SN74S175 КР531ТМ8
    SN74S175 Р531ТМ8
    SN74S174 КР531ТМ9
    SN74S174 Р531ТМ9
    — КР531ХЛ1
    SN54LS123 533АГ3
    SN54LS123 М533АГ3
    SN54LS123 Н533АГ3
    SN54LS221 533АГ4
    SN54LS221 Н533АГ4
    SN54LS240 533АП3
    SN54LS240 Н533АП3
    SN54LS241 533АП4
    SN54LS241 Н533АП4
    SN54LS244 533АП5
    SN54LS244 Н533АП5
    SN54LS245 533АП6
    SN54LS245 Н533АП6
    SN54LS630 533ВЖ1
    SN54LS148 533ИВ1
    SN54LS148 М533ИВ1
    SN54LS348 533ИВ2
    SN54LS147 533ИВ3
    — 533ИД3
    SN54LS155 533ИД4
    SN54LS155 М533ИД4
    SN54LS155 Н533ИД4
    SN54LS156 533ИД5
    SN54LS156 Н533ИД5
    SN54LS42 533ИД6
    SN54LS138 533ИД7
    SN54LS145 533ИД10
    SN54LS145 Н533ИД10
    SN54LS247 533ИД18
    SN54LS247 Н533ИД18
    — 533ИД19
    SN54LS93 533ИЕ5
    SN54LS192 533ИЕ6
    SN54LS193 533ИЕ7
    SN54LS160A 533ИЕ9
    SN54LS161A 533ИЕ10
    SN54LS161A М533ИЕ10
    SN54LS161A Н533ИЕ10
    SN54LS191 533ИЕ13
    SN54LS196 533ИЕ14
    SN54LS197 533ИЕ15
    SN54LS169A 533ИЕ17
    SN54LS393 533ИЕ19
    SN54LS393 Н533ИЕ19
    SN54LS390 533ИЕ20
    SN54LS281 533ИК4
    SN54LS183 533ИМ5
    SN54LS183 Н533ИМ5
    SN54LS283 533ИМ6
    SN54LS283 Н533ИМ6
    SN54LS385 533ИМ7
    SN54LS181 533ИП3
    SN54LS181 Н533ИП3
    SN54LS182 533ИП4
    SN54LS280 533ИП5
    SN54LS242 533ИП6
    SN54LS242 М533ИП6
    SN54LS242 Н533ИП6
    SN54LS243 533ИП7
    SN54LS243 М533ИП7
    SN54LS243 Н533ИП7
    SN54LS261 533ИП8
    SN54LS384 533ИП9
    — 533ИП12
    — 533ИП13
    SN54LS164 533ИР8
    SN54LS164 Н533ИР8
    SN54LS165 533ИР9
    SN54LS165 Н533ИР9
    SN54LS166 533ИР10
    SN54LS166 Н533ИР10
    SN54LS194 533ИР11А
    SN54LS194 М533ИР11А
    SN54LS173 533ИР15
    SN54LS173 Н533ИР15
    SN54LS295 533ИР16
    SN54LS373 533ИР22
    SN54LS374 533ИР23
    SN54LS374 М533ИР23
    SN54LS374 Н533ИР23
    SN54LS395 533ИР25
    SN54LS670 533ИР26
    SN54LS670 Н533ИР26
    SN54LS377 533ИР27
    SN54LS322 533ИР28
    SN54LS323 533ИР29
    SN54LS259 533ИР30
    SN54LS170 533ИР32
    SN54LS273 533ИР35
    SN54LS153 533КП2
    SN54LS151 533КП7
    SN54LS257 533КП11
    SN54LS257B 533КП11А
    SN54LS253 533КП12
    SN54LS298 533КП13
    SN54LS258 533КП14
    SN54LS258B 533КП14А
    SN54LS251 533КП15
    SN54LS251 Н533КП15
    SN54LS157 533КП16
    SN54LS353 533КП17
    SN54LS20 533ЛА1
    SN54LS20 М533ЛА1
    SN54LS20 Н533ЛА1
    SN54LS30 533ЛА2
    SN54LS30 М533ЛА2
    SN54LS30 Н533ЛА2
    SN54LS00 533ЛА3
    SN54LS00 М533ЛА3
    SN54LS00 Н533ЛА3
    SN54LS10 533ЛА4
    SN54LS10 М533ЛА4
    SN54LS10 Н533ЛА4
    SN54LS40 533ЛА6
    SN54LS22 533ЛА7
    SN54LS03 533ЛА9
    SN54LS03 М533ЛА9
    SN54LS03 Н533ЛА9
    SN54LS12 533ЛА10
    SN54LS12 Н533ЛА10
    SN54LS37 533ЛА12
    SN54LS37 М533ЛА12
    SN54LS37 Н533ЛА12
    SN54LS38 533ЛА13
    SN54LS38 Н533ЛА13
    SN54LS02 533ЛЕ1
    SN54LS02 Н533ЛЕ1
    SN54LS02 М533ЛЕ1
    SN54LS27 533ЛЕ4
    SN54LS27 М533ЛЕ4
    SN54LS27 Н533ЛЕ4
    SN54LS08 533ЛИ1
    SN54LS08 М533ЛИ1
    SN54LS08 Н533ЛИ1
    SN54LS09 533ЛИ2
    SN54LS09 М533ЛИ2
    SN54LS11 533ЛИ3
    SN54LS11 М533ЛИ3
    SN54LS11 Н533ЛИ3
    SN54LS21 533ЛИ6
    SN54LS21 М533ЛИ6
    SN54LS21 Н533ЛИ6
    SN54LS32 533ЛЛ1
    SN54LS32 Н533ЛЛ1
    SN54LS32 М533ЛЛ1
    SN54LS04 533ЛН1
    SN54LS04 М533ЛН1
    SN54LS04 Н533ЛН1
    SN54LS05 533ЛН2
    SN54LS05 М533ЛН2
    SN54LS05 Н533ЛН2
    — 533ЛП3
    — Н533ЛП3
    SN54LS86 533ЛП5
    SN54LS86 М533ЛП5
    SN54LS86 Н533ЛЛ5
    SN54LS125 533ЛП8
    SN54LS55 533ЛР4
    SN54LS55 М533ЛР4
    SN54LS51 533ЛР11
    SN54LS51 М533ЛР11
    SN54LS51 Н533ЛР11
    SN54LS54 533ЛР13
    SN54LS54 Н533ЛР13
    SN54LS85 533СП1
    SN54LS107 533ТВ6
    SN54LS107 Н533ТВ6
    SN54LS112 533ТВ9
    SN54LS14 533ТЛ2
    SN54LS14 М533ТЛ2
    SN54LS14 Н533ТЛ2
    SN54LS74 533ТМ2
    SN54LS74 М533ТМ2
    SN54LS74 Н533ТМ2
    SN54LS75 533ТМ7
    SN54LS75 М533ТМ7
    SN54LS175 533ТМ8
    SN54LS175 М533ТМ8
    SN54LS175 Н533ТМ8
    SN54LS174 533ТМ9
    SN54LS174 М533ТМ9
    SN54LS174 Н533ТМ9
    SN54LS279 533ТР2
    SN54LS279 Н533ТР2
    — 533ХП1
    IDT7203-80 537РП1
    HM6508IDE КИ537РУ1А
    HM6504-3 537РУ2А
    TC5504P 537РУ2Б
    HM6504-3 КР537РУ2А
    HM6504-3 Н537РУ2А
    HM6504-5 537РУ3А,Б
    HM6504B-2 537РУ6А,Б
    TC5516 537РУ8А
    MSM5128 537РУ8Б
    HM6117 КР537РУ8А
    HM6117 Н537РУ8А
    HM6116 537РУ9А,Б
    HM6116 КР537РУ9А,Б
    HM6116 Н537РУ9А
    HM6516 КА537РУ10
    — КА537РУ10А,Б
    TC5517 КР537РУ10
    HM6148P 537РУ13
    TC5514AC КР537РУ13
    TC5514AD КР537РУ13А
    HM6147P КР537РУ14
    TC5514AD КР537РУ14А
    TC5514AD КР537РУ14Б
    TC5514AD 537РУ14А
    TC5514AD 537РУ14Б
    TC5514AD Н537РУ14А
    HM6264-15 537РУ16А
    HM6264 537РУ16Б
    HM6264 Н537РУ16А
    HM6264 Н537РУ16Б
    MB8464-15 КР537РУ17
    MB8464 КР537РУ17А-Д
    HM6117 537РУ18
    HM6117P КР537РУ18
    HM6287 537РУ19А
    HM6287 537РУ19Б
    mPD4361C-70 КР537РУ19А
    mPD4361 КР537РУ19Б
    HM6287 Н537РУ19А
    HM6287 Н537РУ19Б
    HM6264A КР537РУ23А
    mPD4364C КР537РУ23Б
    IDT6116L-45 КР537РУ24А
    IDT6116L КР537РУ24Б
    CYT6116-55 КР537РУ25А
    CYT6116 КР537РУ25Б
    CYT6116 КР537РУ25В
    IDT7132-70 537РУ29
    LM381 538УН1А,Б
    LM387 538УН3
    LM387 КР538УН3А,Б
    RC82S290N 541РЕ1
    M3601 541РТ1
    M3636 541РТ2
    SN54S401 541РУ1
    93471M 541РУ1А
    93471M 541РУ1К,Л
    SN74S401 КР541РУ1
    93471C КР541РУ1А
    — 541РУ2
    — 541РУ2А
    MBM2149-45 541РУ2Б
    IM7147L-3 КР541РУ2
    D2114AL-1 КР541РУ2А
    — 541РУ2К
    — 541РУ2Л
    SN54S400 541РУ4
    — 541РУ5
    — 542НД1
    — КР542НД1А,Б
    — 542НД2
    — К542НД2
    — 542НД3
    — К542НД3
    — 542НД4
    — К542НД4
    — 542НД5
    — КР542НД5А,Б
    AY5-4016 543КН1
    DG506 543КН2
    DG201 543КН3
    mA740 544УД1А,Б
    mA740C КР544УД1А,Б
    CA3130 544УД2А,Б
    CA3130 КР544УД2А-Г
    — КР544УД3А,Б
    — КР544УД4
    — КР544УД5А,Б
    — К547КП1А-Г
    LM381 К548УН1А,Б
    — КФ548ХА1
    — КФ548ХА2
    — 550УП1
    mA725B КР551УД1А,Б
    LM317 КРЕН12А
    TBA931 КР551УД2А,Б
    mA709C К553УД1А,Б
    LM201 К553УД2
    LM207 К553УД6
    mA709C К553УД101А
    mA709C К553УД101В
    LM201 К553УД201
    LM207 К553УД601
    mA711C К554СА1
    mA710C К554СА2
    mA710 Р554СА2
    LM311 К554СА3А
    LM311 К554СА3Б
    LM111 Р554СА3
    LM111 Р554СА3А
    SF527N К554СА4
    MAL319 К554СА6
    mA710C К554СА201
    LM311 К554СА301А
    LM311 К554СА301Б
    SN74LS123 К555АГ3
    SN74LS123 КМ555АГ3
    SN74LS123 К555АГ3В
    SN74LS221 К555АГ4
    SN74LS221 КМ555АГ4
    SN74LS221 КР555АГ4
    96LS02 К555АГ5
    SN74LS240 К555АП3
    SN74LS241 К555АП4
    SN74LS244 К555АП5
    SN74LS245 К555АП6
    SN74LS646 К555АП10
    SN74LS630 555ВЖ1
    SN74LS630 К555ВЖ1
    SN74LS148 К555ИВ1
    SN74LS148 КМ555ИВ1
    SN74LS348 К555ИВ2
    SN74LS147 К555ИВ3
    SN74LS155 555ИД4
    SN74LS155 К555ИД4
    SN74LS156 К555ИД5
    SN74LS42 К555ИД6
    SN74LS42 КМ555ИД6
    SN74LS138 555ИД7
    SN74LS138 К555ИД7
    SN74LS138 К555ИД7А
    SN74LS145 К555ИД10
    SN74LS145 КМ555ИД10
    SN74LS145 К555ИД10В
    SN74LS247 К555ИД18
    SN74LS247 КМ555ИД18
    SN74LS90 К555ИЕ2
    SN74LS93 К555ИЕ5
    SN74LS192 555ИЕ6
    SN74LS192 К555ИЕ6
    SN74LS193 К555ИЕ7
    SN74LS160 КМ555ИЕ9
    SN74LS161 К555ИЕ10
    SN74LS161 КМ555ИЕ10
    SN74LS191 К555ИЕ13
    SN74LS196 К555ИЕ14
    SN74LS197 К555ИЕ15
    SN74LS169A К555ИЕ17
    SN74LS169A КМ555ИЕ17
    SN74LS163 К555ИЕ18
    SN74LS393 К555ИЕ19
    SN74LS393 КМ555ИЕ19
    SN74LS393 КР555ИЕ19
    SN74LS290 К555ИЕ20
    SN74LS290 КМ555ИЕ20
    SN74LS281 К555ИК4
    SN74LS183 К555ИМ5
    SN74LS283 555ИМ6
    SN74LS283 К555ИМ6
    SN74LS35 К555ИМ7
    SN74LS181 К555ИП3
    SN74LS280 555ИП5
    SN74LS280 К555ИП5
    SN74LS242 К555ИП6
    SN74LS242 КМ555ИП6
    SN74LS243 К555ИП7
    SN74LS243 КМ555ИП7
    SN74LS261 К555ИП8
    SN74LS384 К555ИП9
    SN74LS164 К555ИР8
    SN74LS165 К555ИР9
    SN74LS165 КМ555ИР9
    SN74LS165 К555ИР9В
    SN74LS166 К555ИР10
    SN74LS166 КМ555ИР10
    SN74LS166 К555ИР10В
    SN74LS194A 555ИР11А
    SN74LS194A К555ИР11А
    SN74LS194A КМ555ИР11А
    SN74LS173 К555ИР15
    SN74LS173 КМ555ИР15
    SN74LS295 555ИР16
    SN74LS295 К555ИР16
    SN74LS373 К555ИР22
    SN74LS374 К555ИР23
    SN74LS670 К555ИР26
    SN74LS670 К555ИР26В
    SN74LS670 КМ555ИР26
    SN74LS377 К555ИР27
    SN74LS259 К555ИР30
    SN74LS170 К555ИР32
    SN74LS170 КМ555ИР32
    SN74LS273 К555ИР35
    SN74LS153 555КП2
    SN74LS153 К555КП2
    SN74LS151 555КП7
    SN74LS151 К555КП7
    SN74LS257 555КП11
    SN74LS257 К555КП11
    SN74LS257 К555КП11А
    SN74LS257 К555КП11Б
    SN74LS253 555КП12
    SN74LS253 К555КП12
    SN74LS298 555КП13
    SN74LS298 К555КП13
    SN74LS258 555КП14
    SN74LS258 К555КП14
    SN74LS258 К555КП14А
    SN74LS251 555КП15
    SN74LS251 К555КП15
    SN74LS251 КМ555КП15
    SN74LS157 555КП16
    SN74LS157 К555КП16
    SN74LS353 К555КП17
    SN74LS353 КМ555КП17
    SN74LS158 К555КП18
    SN74LS158 КМ555КП18
    SN74LS399 К555КП20
    SN74LS399 КМ555КП20
    SN74LS20 555ЛА1
    SN74LS20 К555ЛА1
    SN74LS20 КМ555ЛА1
    SN74LS30 555ЛА2
    SN74LS30 К555ЛА2
    SN74LS30 КМ555ЛА2
    SN74LS00 555ЛА3
    SN74LS00 К555ЛА3
    SN74LS00 КМ555ЛА3
    SN74LS10 К555ЛА4
    SN74LS40 К555ЛА6
    SN74LS22 555ЛА7
    SN74LS22 К555ЛА7
    SN74LS03 555ЛА9
    SN74LS03 К555ЛА9
    SN74LS03 КМ555ЛА9
    SN74LS12 К555ЛА10
    SN74LS26 К555ЛА11
    SN74LS26 КМ555ЛА11
    SN74LS37 555ЛА12
    SN74LS37 К555ЛА12
    SN74LS37 КМ555ЛА12
    SN74LS37 К555ЛА12В
    SN74LS38 555ЛА13
    SN74LS38 К555ЛА13
    SN74LS38 КМ555ЛА13
    SN74LS38 К555ЛА13В
    SN74LS02 555ЛЕ1
    SN74LS02 К555ЛЕ1
    SN74LS27 555ЛЕ4
    SN74LS27 К555ЛЕ4
    SN74LS27 К555ЛЕ4В
    SN74LS27 КМ555ЛЕ4
    SN74LS08 555ЛИ1
    SN74LS08 К555ЛИ1
    SN74LS08 КМ555ЛИ1
    SN74LS08 КС555ЛИ1
    SN74LS09 К555ЛИ2
    SN74LS11 555ЛИ3
    SN74LS11 К555ЛИ3
    SN74LS11 КМ555ЛИ3
    SN74LS11 К555ЛИ3В
    SN74LS15 555ЛИ4
    SN74LS15 К555ЛИ4
    SN74LS15 КМ555ЛИ4
    SN74LS21 555ЛИ6
    SN74LS21 К555ЛИ6
    SN74LS21 КМ555ЛИ6
    SN74LS32 555ЛЛ1
    SN74LS32 К555ЛЛ1
    SN74LS04 555ЛН1
    SN74LS04 К555ЛН1
    SN74LS04 КМ555ЛН1
    SN74LS05 555ЛН2
    SN74LS05 К555ЛН2
    SN74LS05 КМ555ЛН2
    SN74LS05 К555ЛН2В
    SN74LS86 555ЛП5
    SN74LS86 К555ЛП5
    SN74LS86 КМ555ЛП5
    SN74LS86 К555ЛП5В
    SN74LS125 555ЛП8
    SN74LS125 К555ЛП8
    SN74LS136 555ЛП12
    SN74LS136 К555ЛП12
    SN74LS136 КМ555ЛП12
    SN74LS126A К555ЛП14
    SN74LS55 555ЛР4
    SN74LS55 К555ЛР4
    SN74LS51 555ЛР11
    SN74LS51 К555ЛР11
    SN74LS54 К555ЛР13
    SN74LS54 КМ555ЛР13
    SN74LS292 К555ПЦ1
    5275-1 К555РЕ4
    SN74LS85 555СП1
    SN74LS85 К555СП1
    SN74LS107 555ТВ6
    SN74LS107 К555ТВ6
    SN74LS112 К555ТВ9
    SN74LS14 555ТЛ2
    SN74LS14 К555ТЛ2
    SN74LS14 КМ555ТЛ2
    SN74LS14 К555ТЛ2В
    SN74LS74 555ТМ2
    SN74LS74 К555ТМ2
    SN74LS74 КМ555ТМ2
    SN74LS74 КС555ТМ2
    SN74LS74 К555ТМ2В
    SN74LS75 К555ТМ7
    SN74LS175 555ТМ8
    SN74LS175 К555ТМ8
    SN74LS175 КМ555ТМ8
    SN74LS175 КС555ТМ8
    SN74LS175 К555ТМ8В
    SN74LS174 555ТМ9
    SN74LS174 К555ТМ9
    SN74LS174 КМ555ТМ9
    SN74LS279 555ТР2
    SN74LS279 К555ТР2
    SN74LS279 КМ555ТР2
    — И556АП1
    S82S101 556РТ1
    N82S101 КР556РТ1
    MC82S101M Р556РТ1
    S82S100 556РТ2
    N82S100 КР556РТ2
    N82S100 М556РТ2
    N82S100 Р556РТ2
    — 556РТ3
    3601 556РТ4
    3601 Р556РТ4
    3601 556РТ4А
    3601 КР556РТ4А
    3601 Р556РТ4А
    3604 556РТ5
    3604 КР556РТ5
    3604 М556РТ5
    3604 Р556РТ5
    DM87S190 556РТ6А
    DM87S190 КР556РТ6А
    DM87S190 М556РТ6А
    DM87S190 Р556РТ6А
    N82S191 556РТ7А
    N82S191 КР556РТ7А
    N82S191 М556РТ7А
    N82S191 Р556РТ7А
    N82S1281 КР556РТ9А
    N82S1281 КР556РТ9Б
    — 556РТ10
    93427C КР556РТ11
    N82S136 КР556РТ12
    N82S137 КР556РТ13
    DM87S184 КР556РТ14
    DM87S185 КР556РТ15
    3624A КР556РТ17
    AM27S35C КР556РТ20
    AM27S33AC КР556РТ131
    N82HS641 556РТ161
    N82HS641 КР556РТ161
    N82HS641 М556РТ161
    N82HS641 Р556РТ161
    HN48016 558РР2А,Б
    HN48016 КС558РР2А,Б
    IMS3630 КМ558РР4А,Б
    IMS3630 КС558РР4А,Б
    MN9106 КС558ХП1
    SAA1075 КР558ХП2
    PCF8582AP КР558ХП3
    DC003 КР559ВН1
    DC004 КР559ВТ1
    DS3881 559ИП1
    DS3881 К559ИП1
    DS3881 КМ559ИП1
    DS3881 КН559ИП1
    DS3881 КР559ИП1
    DS3881 М559ИП1
    DS8640 559ИП2
    DS8640 К559ИП2
    DS8640 КМ559ИП2
    DS8640 КН559ИП2
    DS8640 КР559ИП2
    DS8640 М559ИП2
    DS7641 559ИП3
    DS7641 К559ИП3
    DS7641 КМ559ИП3
    DS7641 КН559ИП3
    DS8641 КР559ИП3
    DS7641 М559ИП3
    8T23 559ИП4
    8T23 К559ИП4
    8T23 КР559ИП4
    8T23 Р559ИП4
    8T24 559ИП5
    8T24 К559ИП5
    MC3440 559ИП6
    MC3440 К559ИП6
    MC3440 КР559ИП6
    MC3440 Р559ИП6
    8T24 КР559ИП7
    8T24 Р559ИП7
    DC005 КР559ИП8
    DS7640 КР559ИП9
    DS7641 КР559ИП10
    AM26LS32A КН559ИП11
    AM26LS32A КР559ИП11
    AM26LS31 КН559ИП12
    AM26LS31 КР559ИП12
    DP8307 КР559ИП13
    DP8308 КР559ИП14
    MC1488 КР559ИП19
    MC1489 КР559ИП20
    DC102P КР559СК1
    DM8136 КР559СК2
    CD4048A К561ИД1
    CD4055A К561ИД4
    CD4056A К561ИД5
    CD4017A К561ИЕ8
    CD4022A 561ИЕ9
    CD4022A К561ИЕ9
    CD4022A К561ИЕ9А
    MC14520A 561ИЕ10
    MC14520A К561ИЕ10
    MC14520A К561ИЕ10А
    MC14516A К561ИЕ11
    CD4029A К561ИЕ14
    CD4020A К561ИЕ16
    CD4018A К561ИЕ19
    CD4053A К561ИК1
    CD4008A К561ИМ1
    MC14585A К561ИП2
    MC14585A К561ИП2А
    MC14554CP К561ИП5
    MC14554CP К561ИП5А
    CD4015A К561ИР2
    CD4034A К561ИР6
    CD4034A К561ИР6А
    CD4035A 561ИР9
    CD4035A К561ИР9
    CD4036A К561ИР11
    CD4036A К561ИР11А
    MC14580A К561ИР12
    MC14580A К561ИР12А
    CD4052A К561КП1
    CD4051A К561КП2
    CD4066A К561КТ3
    CD4066A К561КТ3А
    CD4011A 561ЛА7
    CD4011A К561ЛА7
    CD4012A 561ЛА8
    CD4012A К561ЛА8
    CD4023A К561ЛА9
    CD4023A К561ЛА9А
    CD4001 К561ЛЕ5
    CD4001 К561ЛЕ5А
    CD4002A К561ЛЕ6
    CD4002A К561ЛЕ6А
    CD4025A К561ЛЕ10
    CD4025A К561ЛЕ10А
    MC14502A 561ЛН1
    MC14502A К561ЛН1
    MC14502A К561ЛН1А
    CD4049A 561ЛН2
    CD4049A К561ЛН2
    MC14503 К561ЛН3
    CD4030A К561ЛП2
    CD4030A К561ЛП2А
    — 561ЛП13
    — К561ЛП13
    CD4019A К561ЛС2
    CD4019A К561ЛС2А
    CD4050A К561ПУ4
    CD4050A К561ПУ4A
    — К561ПУ7
    — К561ПУ8
    CD4061 К561РУ2А
    CD4061A К561РУ2Б
    CD4061A К561РУ2В
    MC14531A К561СА1
    MC14531A К561СА1А
    CD4028A К561ТВ1
    CD4028A К561ТВ1А
    CD4093A К561ТЛ1
    CD4093A К561ТЛ1А
    CD4013A 561ТМ2
    CD4013A К561ТМ2
    CD4042A К561ТМ3
    CD4043A 561ТР2
    CD4043A К561ТР2
    CD4043A К561ТР2А
    CD4054A К561УМ1
    SMM2364 563РЕ1
    SMM2364 К563РЕ1
    SMM2364 Н563РЕ1
    SCM23C256-1 563РЕ2А,Б
    SCM23C256-1 563РЕ2Б
    SCM23C256-1 Н563РЕ2А,Б
    TMS0351 КР563РЕ3
    CD4098A 564АГ1
    CD4098B 564АГ1B
    CD4046A 564ГГ1
    CD4028A 564ИД1,1B
    CD4028A КР564ИД1B
    CD4055A 564ИД4
    CD4055A 564ИД4B
    CD4056A 564ИД5
    CD4056A 564ИД5B
    CD4022A 564ИЕ9
    CD4022A 564ИЕ9B
    MC14520A 564ИЕ10
    MC14520A 564ИЕ10B
    MC14516A 564ИЕ11,B
    MC14516A КР564ИЕ11B
    CD4029A 564ИЕ14
    CD4029B 564ИЕ14B
    CD4029B КР564ИЕ14B
    CD4059A 564ИЕ15
    CD4059B 564ИЕ15B
    CD4059B КР564ИЕ15B
    CD4018A 564ИЕ19
    CD4018 КР564ИЕ19B
    MC14553A 564ИЕ22
    CD4053A 564ИК1,1B
    CD4053A КР564ИК1B
    — 564ИК2,2B
    CD4008A 564ИМ1,1B
    MC14585A 564ИП2
    MC14585A 564ИП2B
    MC14581A 564ИП3
    MC14581 564ИП3B
    MC14581 КР564ИП3B
    MC14582A 564ИП4
    MC14582A 564ИП4B
    MC14582A КР564ИП4B
    MC14554A 564ИП5
    MC14554A 564ИП5B
    CD40101B 564ИП6
    CD4006A 564ИР1,1B
    CD4006A КР564ИР1B
    CD4006A КФ564ИР1B
    CD4015A 564ИР2,2B
    CD4015A КР564ИР2B
    CD4034A 564ИР6
    CD4034B 564ИР6B
    CD4035A 564ИР9,9B
    CD4035A КР564ИР9B
    CD4036A 564ИР11
    CD4036A 564ИР11B
    MC14580A 564ИР12
    MC14580A 564ИР12B
    MM54C905 564ИР13
    MM54C905 564ИР13B
    MM54C905 КР564ИР13B
    MM54C905 КФ564ИР13B
    CD40105B 564ИР16
    CD4052A 564КП1
    CD4052 564КП1B
    CD4052 КР564КП1B
    CD4051A 564КП2
    CD4051A 564КП2B
    CD4051A КР564КП2B
    CD4093A 564КТ3
    CD4093A 564КТ3B
    CD4011A 564ЛА7,7B
    CD4011A КР564ЛА7B
    CD4012A 564ЛА8,8B
    CD4012A КР564ЛА8B
    CD4023A 564ЛА9,9B
    CD4023A К564ЛА9B
    CD40107B 564ЛА10,B
    CD40107B КР564ЛА10B
    CD4001A 564ЛЕ5
    CD4001A 564ЛЕ5B
    CD4002A 564ЛЕ6
    CD4002A 564ЛЕ6B
    CD4025A 564ЛЕ10
    CD4025A 564ЛЕ10B
    MC14502A 564ЛН1
    MC14502A 564ЛН1B
    CD4049A 564ЛН2
    CD4049A 564ЛН2B
    CD4049A КР564ЛН2B
    CD4030A 564ЛП2
    CD4030A 564ЛП2B
    — 564ЛП13
    — 564ЛП13B
    — КР564ЛП13B
    — 564ЛС1
    — КР564ЛС1B
    CD4019A 564ЛС2
    CD4019A 564ЛС2B
    CD4094A 564ПР1
    CD4050A 564ПУ4
    CD4050A 564ПУ4B
    CD40109A 564ПУ6
    — 564ПУ7
    — КР564ПУ7B
    — 564ПУ8
    — КР564ПУ8
    CD40116A 564ПУ9
    CD4039A 564РП1
    CD4061A 564РУ2А-В
    MC14531B 564СА1
    MC14531B 564СА1B
    CD4027A 564ТВ1
    CD4027A 564ТВ1B
    CD4093A 564ТЛ1
    CD4093A 564ТЛ1B
    CD4013A 564ТМ2,2B
    CD4013A КР564ТМ2B
    CD4042A 564ТМ3
    CD4042A 564ТМ3B
    CD4043A 564ТР2
    CD4043A 564ТР2B
    CD4054A 564УМ1
    CD4054A 564УМ1B
    MK4116P 565РУ3А-Г
    MK4164 КР565РУ5Б-Д
    MK4164 565РУ5В,Г
    MK4164N-15 Р565РУ5В-Д
    2118 Р565РУ6В-Д
    2118 КР565РУ6Б-Д
    HM50257 КР565РУ7В,Г
    HM50257 КР565РУ7Д
    HM50257 КР565РУ7Д1
    HM50257 КР565РУ7Д2
    MB81256 КР565РУ8А-Г
    mPD411000 КР565РУ9В
    mPD411000 КР565РУ9Г
    mPD411000 КР565РУ9Д
    — КР565РУ14А-В
    EA8316BD1 568РЕ1
    — 571ХЛ1
    — 571ХЛ2
    — 571ХЛ3
    SN54LS368A 571ХЛ4
    SN54LS368 КР571ХЛ4А
    SN54LS368 571ХЛ5
    SN54LS367A КР571ХЛ5А
    — 571ХЛ6
    SN74LS367 571ХЛ7
    AD7520KD 572ПА1А
    AD7520JD 572ПА1Б
    AD7520JD 572ПА1В
    AD7520KN К572ПА1А
    AD7520JN К572ПА1Б
    AD7520KN КР572ПА1А,Б
    AD7520K Н572ПА1А
    AD7520J Н572ПА1Б
    AD7520J Н572ПА1В
    AD7541 572ПА2А,Б
    AD7541 К572ПА2А-В
    AD7541 КР572ПА2А-В
    AD7570 572ПВ1А,Б
    AD7570 К572ПВ1А-В
    AD7570 КР572ПВ1А-В
    ICL7107 КР572ПВ2А-В
    AD7574 КР572ПВ3
    AD7574 Н572ПВ3
    AD7574 572ПВ4
    ICL7106 КР572ПВ5
    ICL7135 572ПВ6
    MM5216 КР573РЕ2
    2364 КС573РЕ4А,Б
    2364 КР573РЕ6
    2764 КС573РТ4А,Б
    2716 КР573РТ5
    2764 КР573РТ6
    2716 573РФ2
    2716 КС573РФ2
    2716 С573РФ2
    2764 573РФ4А,Б
    2764 КС573РФ4А,Б
    2716 КС573РФ5
    D27256-3 КМ573РФ8А
    D27256 КМ573РФ8Б,В
    D27256 КС573РФ8А-В
    M8755A 573РФ10
    M8755A КМ573РФ10
    27128 КМ573РФ81А-В
    27128 КС573РФ81А-В
    27128 КМ573РФ82А-В
    27128 КС573РФ82А-В
    EP900 КМ573ХЛ1
    mA740 574УД1А-В
    mA740 КР574УД1А-В
    TL083 574УД2А-Г
    TL083 КР574УД2А-Д
    LF251 КР574УД3
    LF157 574УД3А-В
    TL081 574УД4А,Б
    8286 КР580ВА86
    8287 КР580ВА87
    8251 580ВВ51
    8251A КР580ВВ51А
    8255 580ВВ55
    8255A КР580ВВ55А
    8279 580ВВ79
    8279 КР580ВВ79
    8218 КР580ВГ18
    8275 КР580ВГ75
    8292 КР580ВГ92
    8253 580ВИ53
    8253 КР580ВИ53
    8228 КР580ВК28
    8238 КР580ВК38
    8291 КР580ВК91А
    8280 580ВМ80
    8280 КР580ВМ80А
    8243 КР580ВР43
    8242 КР580ВТ42
    8257 580ВТ57
    8257 КР580ВТ57
    8224 КР580ГФ24
    8282 КР580ИР82
    8283 КР580ИР83
    3216 585АП16
    3216 Н585АП16
    3226 585АП26
    3226 Н585АП26
    3201 585ИК01
    3202 585ИК02
    3203 585ИК03
    3214 585ИК14
    3214 Н585ИК14
    3212 585ИР12
    3212 Н585ИР12
    CP82C86 588ВА1,1A
    CP82C86 Н588ВА1,1A
    CP82C86 Н588ВА1А
    CP82C86 КР588ВА1
    — 588ВА2
    — 588ВА3
    COM78804 КР588ВА4
    — КА588ВА5
    — 588ВГ1
    — 588ВГ1А,В
    — КА588ВГ1
    — КР588ВГ1
    — Н588ВГ1А,В
    — 588ВГ2
    — КР588ВГ2
    — Н588ВГ2
    — 588ВГ3
    — Н588ВГ3
    — 588ВГ4
    — Н588ВГ4
    — 588ВГ5
    — Н588ВГ5
    — 588ВГ6
    — Н588ВГ6
    — 588ВИ1
    — Н588ВИ1
    — 588ВН1
    — Н588ВН1
    CDP1855 588ВР2
    — КР588ВР2
    — Н588ВР2
    — 588ВР2А,В—
    — КР588ВР2А
    — Н588ВР2А,В
    — 588ВС2А-В
    — КА588ВС2А
    — КР588ВС2А,Б
    — Н588ВС2А-В
    — 588ВТ1
    — КР588ВТ1
    — Н588ВТ1
    — 588ВТ2
    — Н588ВТ2
    — 588ВУ2А-В
    — КР588ВУ2А,Б
    — Н588ВУ2А-В
    CP82C82 588ИР1
    — КР588ИР1
    — Н588ИР1
    — 588ИР2
    3216 589АП16
    3216 К589АП16
    3216 КМ589АП16
    3226 589АП26
    3226 К589АП26
    3226 КМ589АП26
    3001 589ИК01
    3001 К589ИК01
    3002 589ИК02
    3002 К589ИК02
    3003 589ИК03
    3003 К589ИК03
    3214 589ИК14
    3214 К589ИК14
    3212 589ИР12
    3212 К589ИР12
    — К589ХЛ4
    MT8571 590ИР1
    MT8571 КР590ИР1
    3708 590КН1
    3708 А590КН1
    3708 КА590КН1
    3708 КР590КН1
    HI1800 590КН2
    HI1800 А590КН2
    HI1800 КА590КН2
    HI1800 КР590КН2
    HI509A 590КН3
    HI509A КН590КН3
    HI509A КР590КН3
    HI509A Н590КН3
    HI5043 590КН4
    HI5043 А590КН4
    HI5043 КА590КН4
    HI5043 КН590КН4
    HI5043 КР590КН4
    HI5043 Н590КН4
    HI201 590КН5
    HI201 А590КН5
    HI201 КА590КН5
    HI201 КН590КН5
    HI201 КР590КН5
    HI201 Н590КН5
    HI508A 590КН6
    HI508A КН590КН6
    HI508A КР590КН6
    HI508A Н590КН6
    HI5046 590КН7
    HI5046 КН590КН7
    HI5046 КР590КН7
    HI5046 Н590КН7
    SD5000 590КН8А
    SD5000 КН590КН8А
    SD5000 КР590КН8А
    SD5000 Н590КН8А
    SD5200 590КН8Б
    SD5200 КН590КН8Б
    SD5200 КР590КН8Б
    SD5200 Н590КН8Б
    HI5048A 590КН9
    HI5048A КН590КН9
    HI5048A КР590КН9
    HI5048A Н590КН9
    DG202 590КН10
    DG202 КР590КН10
    AD7591D1 590КН12
    HI401 590КН13
    HI401 КН590КН13
    HI401 КР590КН13
    HI401 Н590КН13
    CD22100 590КН14
    HI524 590КН17
    HI508AL 590КН19
    — Н590КН20
    — КН590КН20
    — КН590КН22
    — КР590КН23
    — Н590КН24
    — 590КН25
    — 590КН26
    MT8816 КН590КН27
    MT8816 КФ590КН27
    AD7519 590КТ1
    AD7519 КН590КТ1
    AD7519 КР590КТ1
    AD7519 Н590КТ1
    MEM5116 591КН1
    MEM5116 Н591КН1
    HI506 591КН2
    HI506 Н591КН2
    HI507 591КН3
    HI507 Н591КН3
    CD22102 591КН4
    CD22102 Н591КН5
    TAD32 593БР1
    AD562 594ПА1
    AD562 К594ПА1
    AM685 597СА1А,Б
    AM685 КР597СА1
    AM685 КС597СА1
    AM685 Н597СА1
    AM686 597СА2А,Б
    AM686 КР597СА2
    AM686 КС597СА2
    AM686 Н597СА2
    LM119 597СА3А,Б
    ICB8001C КР597СА3А,Б
    ICB8001C КС597СА3А,Б
    UC7695 КР597СА4А,Б
    UC7695 КС597СА4А,Б
    — КА1001АП1
    — КА1001ИК1
    CD40105BE 1002ИР1
    CD40105BE КА1002ИР1
    — КР1002ИП1
    — КР1002ИП2
    CFF26303 КМ1002КП1
    — 1002ПР1
    — КР1002ПР1
    CDP1871A 1002ПР2
    TR1602 1002ХЛ1
    TR1602 КР1002ХЛ1
    HD970040D КР1002ХЛ2
    TC8208AF9K КР1004ХЛ6
    — КА1004ХЛ20
    — КР1005ВЕ1
    — КР1005ВИ1
    AN6371 КР1005ПС1
    M54819L КР1005ПЦ1А,Б
    AN6342 КР1005ПЦ2
    AN6345 КР1005ПЦ4
    AN6551 КР1005УД1
    AN6320 КР1005УЛ1А,В
    AN262 КР1005УН1А,Б
    AN304 КМ1005УР1А,Б
    AN6341 КР1005ХА1
    AN6350 КР1005ХА2
    AN6350 КС1005ХА2
    AN6677 КР1005ХА3
    AN6310 КР1005ХА4
    AN6332 КР1005ХА5
    AN6360 КР1005ХА6
    AN6362 КР1005ХА7
    NE555 КР1006ВИ1
    NE555 КР1006ВИ1А
    NE555 КФ1006ВИ1
    SE555 М1006ВИ1
    AY5-9151 КМ1008ВЖ1
    AY5-9151 КР1008ВЖ1
    S2562 КР1008ВЖ2
    SAA6002 КР1008ВЖ3
    S2561 КР1008ВЖ4
    S25610 КР1008ВЖ5А,Б
    S7230A/B КР1008ВЖ6
    PCD3325A КР1008ВЖ7А,Б
    — КР1008ВЖ8
    — КР1008РЕ1
    AD584 1009ЕН2А-Г
    UN2410 КР1014КТ1А-В
    NJ88C30 КФ1015ПЛ1
    mPD2819C КР1015ХК2А,Б
    MN3011 КР1016БР1
    — КР1016ВИ1
    XR2277 КР1016ПУ1
    — КА1016ХЛ1
    AD301 КР1017ХА1
    LM135 1019ЕМ1
    LM235 К1019ЕМ1
    LM235 К1019ЕМ1А
    TDA3541 КР1021УР1
    TDA2582 КР1021ХА1А,Б
    TDA2578A КР1021ХА2
    TDA3591 КР1021ХА3,3М
    TDA3562A КР1021ХА4
    SAA5231 КР1021ХА6
    TDA3562Q КР1021ХА8А
    TDA3562Q КР1021ХА8Б
    — КР1021ХА9
    AN6616 КР1022ЕП1
    M51721L КР1023ХА1А-Г
    M51721L КР1023ХА2А
    M51750P КС1025КП2
    ZN470 КМ1026УН1
    ZN470 КР1026УН1
    M51720P КС1027ХА1
    MC3479P КР1031ХА1
    TAB1042 КФ1032УД1
    TDA4600 К1033ЕУ1
    TDA4605 КР1033ЕУ2
    TDA4605 КР1033ЕУ5А,Б
    ML4812 КР1033ЕУ8
    — КА1035ХП1
    LS156 КР1038ХП1
    TDA4503 КР1039ХА1
    TDA8305 КР1039ХА2
    SAB3013 КР1040ПД1
    LM393DP КР1040СА1
    LM358 КР1040УД1
    LM272 К1040УД2
    TDA3791 КР1040ХЛ1
    TMS3763-28 КР1043ВГ1
    TMS3763 КР1043ВГ101
    AN3792 КР1043ХА1
    MN6178 КР1043ХА2
    AN3795 КР1043ХА3
    TDA5660P КР1043ХА4
    AN6387 КР1043ХА5
    — К1043ХА6
    AN640G КР1043ХА7
    TDA3724 КР1043ХА8
    TDA3730 КР1043ХА9
    TDA3740 КР1043ХА10
    TDA3755 КР1043ХА11
    TDA3760 КР1043ХА12
    — КА1045ХА1
    — КА1045ХА2
    — КА1045ХА3
    — КР1047КТ2
    — КР1049ХЛ1
    — КР1049ХЛ2
    — КР1051БР1
    — К1051КН1
    SAS580 КС1051КН2
    TDA8444 КР1051ПА1
    TDA1519B К1051УН1
    TDA1519A К1051УН2
    TDA4443 КР1051УР1
    TDA4445 КР1051УР2
    TDA2557 КР1051УР3
    TDA8341 КР1051УР4
    TDA3654Q КР1051ХА1
    SDA3202 КР1051ХА2
    TDA8443A КС1051ХА4
    TDA8440 КС1051ХА5
    TDA3047 КР1051ХА6А,Б
    TDA3047 КФ1051ХА6А,Б
    TDA5030 КР1051ХА7
    TDA8442 КР1051ХА8
    TDA5030 КР1051ХА11
    TDA3566 КР1051ХА12
    TDA4510 КР1051ХА13
    TDA6600 КР1051ХА15
    TDA5330T КР1051ХА16
    TDA2579A КР1051ХА17
    TDA4650 КР1051ХА18
    TDA8143 КР1051ХА19
    TDA3654A КР1051ХА27
    TDA8432 КР1051ХК1
    TEA2029C КР1051ХК2
    TDA4660 КР1051ХК4
    MAS1008 КР1051ХЛ1
    AN6914S КФ1053СА1
    AN6912S КФ1053СА2
    NJM4556 КФ1053УД1
    AN6562S КФ1053УД2
    NJN2902M КФ1053УД3
    mPC1514G КФ1053ХА2
    — КР1054ВГ1
    — КР1054ВП1
    BA7004 КР1054ГП1
    MN1220 КР1054РР1
    TBA2800 КР1054УИ1А
    AN3311S КФ1054УЛ1
    TDA7050 КР1054УН1
    AN3224K КР1054УР1
    LA7051 К1054ХА1
    TBA2800 КС1054ХА3
    TEA2014A КС1054ХА4
    mPC1490HA К1054ХП1
    L497 КР1055ХП1
    TBA2800 КР1056УП1
    IRT1260 КР1056ХЛ1
    LM1818 КР1057ХА1А,Б
    CX20027 КР1057ХП1
    MC5156 КР1058ФП1А,Б
    — КМ1064ВЖ5А,Б
    PCD3325A КМ1064ВЖ7А,Б
    PCD3325A КР1064ВЖ7А,Б
    UN2410 КР1064КТ1А-Г
    MA6520 КР1064ПП1
    TEA1067 КМ1064УН1
    TEA1067 КР1064УН1
    MC34119 КР1064УН2
    TDA7000 КС1066ХА1
    MC3361 КР1066ХА2
    MC3361 КС1066ХА2
    MC3361 КФ1066ХА2
    — КР1071ХА1
    TDA7021 КР1071ХА2
    TDA5030 КР1072ХА1
    TA7784P/Z КР1075УЛ1
    BA3516 КР1075УЛ2
    — КР1082ПП1
    CX10054 КР1082ХА1
    CX10054 КФ1082ХА1
    AN7230 КР1082ХА2
    AN7230 КФ1082ХА2
    AN7400 КР1082ХА3
    AN7400 КФ1082ХА3
    UAA2033T КФ1082ХА4
    TBA2800 КР1084УИ1
    SAY115 КР1086ХА1
    TDA4565 ЭКР1087ХА1
    TDA3505 ЭКР1087ХА2
    TDA4555 ЭКР1087ХА3
    — КА1087ХА4
    TDA3827 ЭКР1087ХА5
    TDA4504 КР1087ХА6
    L3240 КР1091ГП1
    — КР1098ПЛ1
    LF398 1100СК2А,Б
    LF398 К1100СК2
    LF398 КР1100СК2
    — КР1100СК3,3А
    — 1100СК4А,Б
    — КФ1100СК4А-В
    — КФ1100СК5А,Б
    SN75113 1102АП2
    SN75113 К1102АП2,2В
    DS8831 К1102АП3
    SN75454 К1102АП4
    SN75430N К1102АП5
    SN75431N К1102АП6
    SN75432N К1102АП7
    SN75433N К1102АП8
    SN75434N К1102АП9
    SN75460N К1102АП10
    SN75461N К1102АП11
    SN75462N К1102АП12
    SN75463N К1102АП13
    SN75464N К1102АП14
    9636A К1102АП15
    9636A К1102АП15А
    9636A КР1102АП15
    9638RC К1102АП16
    9638RC КР1102АП16
    8T37 К1102ВА1
    MC3450 К1102ИП1
    MC3453 К1102ИП2
    9637A К1102ЛП1
    9637A КР1102ЛП1
    SHC803 1103СК1А,Б
    TDC1014J 1107ПВ1
    TDC1014J К1107ПВ1А,Б
    TDC1007J 1107ПВ2А,Б
    TDC1007J К1107ПВ2А-В
    SDA5010 1107ПВ3А
    SDA6020 1107ПВ3Б
    SDA5010 КР1107ПВ3А
    SDA6020 КР1107ПВ3Б
    SDA5200 КР1107ПВ5А,Б
    TDC1019J 1107ПВ6
    HI562 1108ПА1А,Б
    HI562 К1108ПА1А,Б
    HI562 Н1108ПА1А,Б
    AD558 Н1108ПА2
    MC1506 1108ПА3
    TDC1013J 1108ПВ1А,Б
    TDC1013J К1108ПВ1А,Б
    TDC1013J Н1108ПВ1А,Б
    AM6112 1108ПВ2
    AM6112 К1108ПВ2
    VFC32KP 1108ПП1
    VFC32KP К1108ПП1
    VFC32KP КР1108ПП1
    MB941 К1109КН1А,Б
    DI510 К1109КН2
    SN75427 1109КН4
    SN75427 К1109КН4А,Б
    MB491 1109КН5
    DI210 К1109КТ1А,Б
    ULN2001A К1109КТ2
    ULN2074B К1109КТ3
    UDN2845B 1109КТ4А,Б
    UDN2841B К1109КТ4А,Б
    — 1109КТ5
    — 1109КТ7
    — 1109КТ8
    DD420 1109КТ9
    ULN2002A К1109КТ21
    ULN2003A К1109КТ22
    ULN2004A К1109КТ23
    ULN2005A К1109КТ24
    — К1109КТ25
    — КФ1112ПП1
    — КР1112ПП2
    — КФ1112ПП3
    — КФ1112ПП4
    — КФ1112ПП5А,Б
    AD571S 1113ПВ1А-В
    AD571K К1113ПВ1А-В
    MC3420 1114ЕУ1
    SC1526 К1114ЕУ1А,Б
    TL494 1114ЕУ3
    TL494 К1114ЕУ3
    TL494 КР1114ЕУ4
    TL7702 КР1114ЕП1
    RAFIH-JC-30 К1116КП1
    — К1116КП2
    IAV2A К1116КП3
    DN838 К1116КП4
    SAS241 1116КП6
    X79115AV 1116КП7
    UGS3030T 1116КП8
    UGS3030T К1116КП8
    UGN3013U К1116КП9
    UGN3040 К1116КП10
    UGN3076T К1116КП11
    UGN3030 К1116КП14
    MC10318L КС1118ПА1
    MC10318L С1118ПА1Б
    TDC1016J-10 КМ1118ПА2А,Б
    TDC1016J-10 М1118ПА2А,Б
    SP9768 КР1118ПА3
    SP9768 М1118ПА3А,Б
    — КС1118ПА6А,Б
    MC3430 1121СА1
    MC3430 К1121СА1
    4E20-28 КР1125КП3А-В
    L293D КР1128КТ3А,Б
    MK5912 КР1146ФП1
    2912 КР1146ФП2
    2912 КС1146ФП2
    HAH533 КР1152УК1
    HA11235 КР1152ХА1
    MC3506 КР1156ЕУ1
    78L05 КР1157ЕН5А-Г
    78L09 КР1157ЕН9А-Г
    78L12 КР1157ЕН12А-Г
    78L15 КР1157ЕН15А-Г
    mA7905 КР1162ЕН5А,Б
    mA7906 КР1162ЕН6А,Б
    mA7908 КР1162ЕН8А,Б
    mA7909 КР1162ЕН9А,Б
    mA7910 КР1162ЕН10А,Б
    mA7912 КР1162ЕН12А,Б
    mA7915 КР1162ЕН15А,Б
    mA7918 КР1162ЕН18А,Б
    mA7924 КР1162ЕН24А,Б
    mA7927 КР1162ЕН27А,Б
    4E20-28 КР1167КП1А-В
    mA7905 КР1183ЕН5А,Б
    mA7906 КР1183ЕН6А,Б
    mA7908 КР1183ЕН8А,Б
    mA7909 КР1183ЕН9А,Б
    mA7912 КР1183ЕН12А,Б
    mA7915 КР1183ЕН15А,Б
    mA7918 КР1183ЕН18А,Б
    mA7920 КР1183ЕН20А,Б
    mA7924 КР1183ЕН24А,Б
    mA7927 КР1183ЕН27А,Б
    LM139 1401СА1
    LM393 К1401СА3
    LM2900 К1401УД1
    LM124D 1401УД2А,Б
    LM324 К1401УД2А,Б
    LM124 Н1401УД2А
    LM246 К1401УД3
    mAF-774BM 1401УД4
    MCLP-347 К1401УД4
    LM392 К1401УД6
    EK41 1407УД1А,Б
    EK41 КР1407УД1
    EK41 КФ1407УД1
    LM4250 КР1407УД2,2А
    EK41 1407УД3
    EK41 КР1407УД3
    LM143 1408УД1
    LM343 КР1408УД1
    CA3140 КР1409УД1А-Г
    — 1413УК1
    SSI101A КР1413УК2
    SSI116 1413УК3
    NE5539 Н1420УД1
    mA791 К1422УД1
    ICL7612 К1423УД1
    ICL7621 1423УД2А-В
    TLC27M41 КМ1423УД4А,Б
    NIM2043 КР1426УД1
    — КР1429УЛ1
    HA5190 1433УД1
    — КР1434УД1А-В
    LM324 КР1435УД2
    LM346 КР1435УД3
    TP3070 ЭКР1436ПП1
    — ЭКР1436УЕ1
    MC34119 КА1436УН1
    TEA1068 ЭКР1436ХА1
    — КБ1437УН1-2
    F100123 К1500ВА123
    F100165 К1500ИВ165
    F100170 1500ИД170
    F100170 К1500ИД170
    F100136 1500ИЕ136
    F100136 К1500ИЕ136
    F100160 1500ИЕ160
    F100160 К1500ИЕ160
    F100180 1500ИМ180
    F100180 К1500ИМ180
    F100180 КН1500ИМ180
    F100179 1500ИП179
    F100179 К1500ИП179
    F100181 К1500ИП181
    F100194 1500ИП194
    F100194 К1500ИП194
    F100141 1500ИР141
    F100150 1500ИР150
    F100151 1500ИР151
    F100155 1500КП155
    F100163 1500КП163
    F100163 К1500КП163
    F100164 1500КП164
    F100171 1500КП171
    F100171 К1500КП171
    — К1500ЛА104
    F100117 1500ЛК117
    F100118 1500ЛК118
    F100101 1500ЛМ101
    F100101 К1500ЛМ101
    F100102 1500ЛМ102
    F100102 К1500ЛМ102
    F100107 1500ЛП107
    F100112 1500ЛП112
    F100112 К1500ЛП112
    F100114 1500ЛП114
    F100114 К1500ЛП114
    F100122 1500ЛП122
    F100122 К1500ЛП122
    F100124 1500ПУ124
    F100124 К1500ПУ124
    F100125 1500ПУ125
    F100125 К1500ПУ125
    F100415 1500РУ415
    F100470 1500РУ470
    F100470 1500РУ470А
    HM100474 1500РУ474
    HM100474 К1500РУ474
    F100166 1500СП166
    F100166 К1500СП166
    F100130 1500ТМ130
    F100131 1500ТМ131
    SAA1293 КР1506ВГ3
    SAA1250 К1506ХЛ1
    SAA1250 КМ1506ХЛ1
    SAA1250 КР1506ХЛ1
    SAA1251 К1506ХЛ2
    SAA1251 КМ1506ХЛ2
    SAA1251 КР1506ХЛ2
    SAA3006 К1506ХЛ3
    SAA3006 КР1506ХЛ3
    SAA3006 КФ1506ХЛ3
    SAA1250 КР1506ХЛ5
    mPC552C КР1507ИЕ1
    — 1515ХМ1
    — КА1515ХМ1
    — Н1515ХМ1
    — КА1515ХМ2
    MCA600ECL 1520ХМ1
    MCA600ECL К1520ХМ1
    MCA600ECL КН1520ХМ1
    MCA1200ECL 1520ХМ2
    MCA1200ECL К1520ХМ2
    FGE2000 1520ХМ3
    FGE2000 К1520ХМ3
    Sh200 1520ХМ5
    MCA600ECL 1521ХМ1
    CD4098A 1526АГ1
    CD4028A 1526ИД1
    CD4022A 1526ИЕ9
    MC14520 1526ИЕ10
    MC14516 1526ИЕ11
    CD4029A 1526ИЕ14
    CD4059A 1526ИЕ15
    — 1526ИЕ19
    — 1526ИК1
    CD4008A 1526ИМ1
    MC14585 1526ИП2
    MC14585 1526ИП3
    — 1526ИП4
    CD40101 1526ИП6
    CD4006A 1526ИР1
    CD4015A 1526ИР2
    CD4034A 1526ИР6
    CD4035A 1526ИР9
    CD4036A 1526ИР11
    MM54C905 1526ИР13
    CD4052A 1526КП1
    CD4051A 1526КП2
    CD4066A 1526КТ3
    CD4011A 1526ЛА7
    CD4012A 1526ЛА8
    CD4023A 1526ЛА9
    CD40107A 1526ЛА10
    CD4001A 1526ЛЕ5
    CD4002A 1526ЛЕ6
    CD4025A 1526ЛЕ10
    MC14502 1526ЛН1
    CD4049A 1526ЛН2
    CD4030A 1526ЛП2
    — 1526ЛП13
    CD4019A 1526ЛС2
    MC14094 1526ПР1
    CD4050A 1526ПУ4
    CD40109A 1526ПУ6
    — 1526ПУ7
    — 1526ПУ8
    — 1526ПУ9
    MC14531 1526СА1
    CD4027A 1526ТВ1
    CD4093A 1526ТЛ1
    CD4013A 1526ТМ2
    CD4042A 1526ТМ3
    CD4043A 1526ТР2
    74F240 КР1531АП3
    74F241 КР1531АП4
    74F244 КР1531АП5
    74F245 КР1531АП6
    74F138 КР1531ИД7
    74F139 КР1531ИД14
    74F537 КР1531ИД22
    74F161 КР1531ИЕ10
    74F181 КР1531ИП3
    74F182 КР1531ИП4
    74F280 КР1531ИП5
    74F194 КР1531ИР11
    74F373 КР1531ИР22
    74F374 КР1531ИР23
    74F533 КР1531ИР40
    74F534 КР1531ИР41
    74F350 КР1531ИР42
    74F153 КР1531КП2
    74F151 КР1531КП7
    74F257 КР1531КП11
    74F253 КР1531КП12
    74F258 1531КП14
    74F251 КР1531КП15
    74F157 1531КП16
    74F157 КР1531КП16
    74F158 1531КП18
    74F158 КР1531КП18
    74F20 КР1531ЛА1
    74F00 КР1531ЛА3
    74F10 КР1531ЛА4
    74F02 КР1531ЛЕ1
    74F08 КР1531ЛИ1
    74F11 КР1531ЛИ3
    74F32 КР1531ЛЛ1
    74F04 КР1531ЛН1
    54F86 1531ЛП5
    74F86 КР1531ЛП5
    54F64 1531ЛР9
    74F64 КР1531ЛР9
    74F189 КР1531РУ8
    74F521 КР1531СП2
    74F113 КР1531ТВ10
    74F109 КР1531ТВ15
    74F74 КР1531ТМ2
    54F175 1531ТМ8
    74F175 КР1531ТМ8
    54F174 1531ТМ9
    74F174 КР1531ТМ9
    — 1532ХМ11
    SN74LS123 КР1533АГ3
    SN54ALS240 1533АП3
    SN74ALS240 КР1533АП3
    SN54ALS241 1533АП4
    SN74ALS241 КР1533АП4
    SN54ALS244 1533АП5
    SN74ALS244 КР1533АП5
    SN74ALS245 КР1533АП6
    SN74ALS640A КР1533АП9
    SN74ALS465A КР1533АП14
    SN74ALS466A КР1533АП15
    SN74ALS643A КР1533АП16
    SN54154 1533ИД3
    SN74154 КР1533ИД3
    SN54LS155 1533ИД4
    SN74LS155 КР1533ИД4
    SN54ALS138 1533ИД7
    SN74ALS138 1533ИД7
    SN74ALS139 КР1533ИД14
    — КР1533ИД17
    SN74LS90 КР1533ИЕ2
    SN74LS93 КР1533ИЕ5
    SN54ALS192 1533ИЕ6
    SN74ALS192 КР1533ИЕ6
    SN74ALS193 КР1533ИЕ7
    SN54ALS160A 1533ИЕ9
    SN74ALS160A КР1533ИЕ9
    SN54ALS161 1533ИЕ10
    SN74ALS161 КР1533ИЕ10
    SN54ALS162A 1533ИЕ11
    SN74ALS162 КР1533ИЕ11
    SN74ALS190 КР1533ИЕ12
    SN54ALS191 КР1533ИЕ13
    SN54ALS163A 1533ИЕ18
    SN74ALS163 КР1533ИЕ18
    SN74ALS393 КР1533ИЕ19
    SN54AS181 1533ИП3
    SN74AS181 КР1533ИП3
    SN54182 1533ИП4
    SN74182 КР1533ИП4
    SN54LS86 1533ИП5
    SN74LS86 КР1533ИП5
    SN54ALS242 1533ИП6
    SN74ALS242 КР1533ИП6
    SN54ALS243A 1533ИП7
    SN74ALS243A КР1533ИП7
    MB502A КР1533ИП15
    SN74ALS165 КР1533ИР9
    SN74ALS166 КР1533ИР10
    SN74198 КР1533ИР13
    SN54ALS373 1533ИР22
    SN74ALS373 КР1533ИР22
    SN54ALS374 1533ИР23
    SN74ALS374 КР1533ИР23
    SN54ALS299 1533ИР24
    SN74ALS299 КР1533ИР24
    SN74LS670 КР1533ИР26
    SN74LS377 КР1533ИР27
    SN74ALS323 КР1533ИР29
    SN74ALS259 КР1533ИР30
    — 1533ИР31
    SN74LS170 КР1533ИР32
    SN54ALS573 1533ИР33
    SN74ALS573 КР1533ИР33
    SN54ALS873 1533ИР34
    SN74ALS873 КР1533ИР34
    SN74ALS273 КР1533ИР35
    SN54ALS574 1533ИР37
    SN74ALS574 КР1533ИР37
    SN54ALS874 1533ИР38
    SN74ALS874 КР1533ИР38
    — 1533ИР39
    SN54ALS153 1533КП2
    SN74ALS153 КР1533КП2
    SN54ALS151 1533КП7
    SN74ALS151 КР1533КП7
    SN54ALS257 1533КП11
    SN54ALS257 1533КП11А
    SN74ALS257 КР1533КП11А
    SN54ALS253 1533КП12
    SN74ALS253 КР1533КП12
    SN54LS298 1533КП13
    SN74LS298 КР1533КП13
    SN54ALS258 1533КП14
    SN54ALS258 1533КП14А
    SN74ALS258 КР1533КП14А
    SN54ALS251 КР1533КП15
    SN54ALS157 1533КП16
    SN74ALS157 КР1533КП16
    SN54ALS353 1533КП17
    SN74ALS353 КР1533КП17
    SN54ALS158 1533КП18
    SN74ALS158 КР1533КП18
    SN54ALS352 1533КП19
    SN74ALS352 КР1533КП19
    SN54ALS20 1533ЛА1
    SN74ALS20 КР1533ЛА1
    SN54ALS30 1533ЛА2
    SN74ALS30 КР1533ЛА2
    SN54ALS00 1533ЛА3
    SN74ALS00 КР1533ЛА3
    SN54ALS10 1533ЛА4
    SN74ALS10 КР1533ЛА4
    SN54ALS40A 1533ЛА6
    SN54ALS22 1533ЛА7
    SN74ALS22 КР1533ЛА7
    SN54ALS01 1533ЛА8
    SN74ALS01 КР1533ЛА8
    SN54ALS03 1533ЛА9
    SN74ALS03 КР1533ЛА9
    SN74ALS12A КР1533ЛА10
    SN54ALS37 1533ЛА12
    SN54ALS38 1533ЛА13
    SN74ALS1000A КР1533ЛА21
    SN74ALS1020A КР1533ЛА22
    SN74ALS1003A КР1533ЛА23
    SN74ALS1010A КР1533ЛА24
    SN54ALS02 1533ЛЕ1
    SN74ALS02 КР1533ЛЕ1
    SN74ALS27 КР1533ЛЕ4
    SN74ALS1002A КР1533ЛЕ10
    SN74ALS33A КР1533ЛЕ11
    SN54ALS08 1533ЛИ1
    SN74ALS08 КР1533ЛИ1
    SN74ALS09 КР1533ЛИ2
    SN74ALS11A КР1533ЛИ3
    SN74ALS15A КР1533ЛИ4
    SN74ALS21 КР1533ЛИ6
    SN74ALS1008A КР1533ЛИ8
    SN74ALS1011A КР1533ЛИ10
    SN74ALS32 КР1533ЛЛ1
    SN74ALS1032A КР1533ЛЛ4
    SN54ALS04 1533ЛН1
    SN74ALS04 КР1533ЛН1
    SN54ALS05 1533ЛН2
    SN74ALS05 КР1533ЛН2
    SN74ALS368 КР1533ЛН7
    SN74ALS1004 КР1533ЛН8
    SN74ALS1005 КР1533ЛН10
    — 1533ЛП3
    — КР1533ЛП3
    SN74ALS86 1533ЛП5
    SN74ALS86 КР1533ЛП5
    SN74LS125 КР1533ЛП8
    SN74ALS136 КР1533ЛП12
    SN74ALS1034 КР1533ЛП16
    SN74ALS1035 КР1533ЛП17
    SN74ALS55 1533ЛР4
    SN74ALS55 КР1533ЛР4
    SN74ALS51 1533ЛР11
    SN74ALS51 КР1533ЛР11
    SN74ALS54 1533ЛР13
    SN74ALS54 КР1533ЛР13
    SN54ALS85 1533СП1
    SN74ALS85 КР1533СП1
    SN74LS107 КР1533ТВ6
    SN74ALS112A КР1533ТВ9
    SN74ALS113A КР1533ТВ10
    SN74ALS114A КР1533ТВ11
    SN54ALS109 1533ТВ15
    SN74ALS109 КР1533ТВ15
    SN74LS14 КР1533ТЛ2
    SN54ALS74 1533ТМ2
    SN74ALS74 КР1533ТМ2
    SN74ALS75 КР1533ТМ7
    SN74ALS175 КР1533ТМ8
    SN54ALS174 1533ТМ9
    SN74ALS174 КР1533ТМ9
    SN54LS279 1533ТР2
    SN74LS279 КР1533ТР2
    — КР1538ГП1
    — КР1538ИЕ1
    MCA1300 1540ХМ1
    — 1547ХМ1
    74AC240 КР1554АП3
    74AC241 КР1554АП4
    74AC244 КР1554АП5
    74AC373 КР1554ИР22
    74AC374 КР1554ИР23
    74AC273 КР1554ИР35
    74AC533 КР1554ИР40
    74AC534 КР1554ИР41
    74AC153 КР1554КП2
    74AC253 КР1554КП12
    74AC157 КР1554КП16
    74AC20 КР1554ЛА1
    74AC00 КР1554ЛА3
    74AC02 КР1554ЛЕ1
    74AC08 КР1554ЛИ1
    74AC34 КР1554ЛИ9
    74AC32 КР1554ЛЛ1
    74AC04 КР1554ЛН1
    74AC112 КР1554ТВ9
    74AC109 КР1554ТВ15
    74AC74 КР1554ТМ2
    DMPAL16L8C КР1556ХЛ8
    PAL16L8M М1556ХЛ8
    DMPAL16R4C КР1556ХП4
    PAL16R4M М1556ХП4
    DMPAL16R6C КР1556ХП6
    PAL16R6M М1556ХП6
    DMPAL16R8C КР1556ХП8
    PAL16R8M М1556ХП8
    CD4098BE КР1561АГ1
    CD4046B КР1561ГГ1
    MC14555BE КР1561ИД6
    CD4520 КР1561ИЕ10
    MC14040B КР1561ИЕ20
    MC14161B КР1561ИЕ21
    CD4034B КФ1561ИР6
    MC14076B КР1561ИР14
    MC14194B КР1561ИР15
    CD4052B КР1561КП1
    CD4051B КР1561КП2
    MC14512B КР1561КП3
    MC14519B КР1561КП4
    MC14053BCP КР1561КП5
    MC14066BCP КР1561КТ3
    MC14066BCP КФ1561КТ3
    CD4023BE КР1561ЛА9
    CD4023DE КФ1561ЛА9
    CD4001B КР1561ЛЕ5
    CD4002B КР1561ЛЕ6
    CD4025BE КР1561ЛЕ10
    CD4025BE КФ1561ЛЕ10
    CD4081B КР1561ЛИ2
    CD4070B КР1561ЛП14
    CD4094B КР1561ПР1
    CD4050B КР1561ПУ4
    CD4027B КР1561ТВ1
    MC14093 КР1561ТЛ1
    MC14093 КФ1561ТЛ1
    MM54HC241 1564АП4
    MM54HC147 1564ИВ3
    MM54HC154 1564ИД3
    MM54HC138 1564ИД7
    MM54HC4511 1564ИД23
    MM54HC192 1564ИЕ6
    MM74HC192 КР1564ИЕ6
    MM54HC193 1564ИЕ7
    MM74HC193 КР1564ИЕ7
    MM54HC161 1564ИЕ10
    MM74HC161 КР1564ИЕ10
    MM54HC393 1564ИЕ19
    MM74HC393 КР1564ИЕ19
    MM54HC280 1564ИП5
    MM54HC243 1564ИП7
    MM54HC164 1564ИР8
    MM54HC165 1564ИР9
    MM74HC165 КР1564ИР9
    MM54HC153 1564КП2
    MM54HC257 1564КП11
    MM54HC253 1564КП12
    MM54HC298 1564КП13
    MM74HC298 КР1564КП13
    MM54HC251 1564КП15
    MM54HC00 1564ЛА1
    MM74HC00 КР1564ЛА1
    MM54HC30 1564ЛА2
    MM74HC20 КР1564ЛА3
    MM54HC10 1564ЛА4
    MM54HC4002 1564ЛЕ9
    MM54HC32 1564ЛЛ1
    MM54HC04 1564ЛН1
    MM54HC368 1564ЛН7
    MM54HC86 1564ЛП5
    MM54HC266 1564ЛП13
    MM54HC51 1564ЛР11
    MM54HC4049 1564ПУ1
    MM54HC4050 1564ПУ2
    MM54HC14 1564ТЛ2
    MM54HC74 1564ТМ2
    MM74HC74 КР1564ТМ2
    MM54HC77 1564ТМ5
    SAA1250 КС1566ХЛ1
    SAA1251 КС1566ХЛ2
    SAA3006 КР1566ХЛ3
    PCA84C640 ЭКР1568ВГ1
    SAA3010 ЭКР1568ХЛ1
    — 1573ХМ1
    — К1573ХМ1
    — КА1574ХМ1
    — КР1575ХМ1
    — 1582ВЖ2
    — Н1582ВЖ2
    MC10h264 КС1590ИД164
    MC10h260 КС1590ИЕ160
    MC10h217 КС1590ЛК117
    MC10h221 КС1590ЛК121
    MC10h210 КС1590ЛЛ110
    MC10h201 КС1590ЛМ101
    MC10h202 КС1590ЛМ102
    MC10h205 КС1590ЛМ105
    MC10h207 КС1590ЛП107
    MC10h273 КС1590ТМ173
    ER3400 1601РР1А,Б
    TA10906D 1603РЕ1
    SCM5316 КА1603РЕ1
    M5101L-4 1603РУ1
    — 1617РУ13А,Б
    HM6504 1617РУ14А,Б
    NCR2316-20 М1623РТ1А,Б
    HM6664 1623РТ2А,Б
    PCF8571P КР1625РП1
    MDA2062 КР1628РР2
    M71C256 КР1630РУ1А-Л
    — ЭКР1630РУ2А-Л
    — ЭКР1630РУ3А-Л
    mPD411000-15 ЭКР1630РУ4
    — ЭКР1630РУ41
    — ЭКР1630РУ42
    — ЭКР1630РУ43
    — ЭКР1630РУ44
    5275-1 КР1656РЕ1
    5275-1 М1656РЕ1
    6275-1 М1656РЕ2
    2364-20 1656РЕ4
    MB7144 КР1656РЕ4
    2364 М1656РЕ4
    — 1656РЕ6А,Б
    — КР1656РП2
    — КР1673РЕ6
    MC10804L КС1800ВА4
    MC10807L КС1800ВА7
    MC10905 КР1800ВЖ5
    MC10808 К1800ВР8
    MC10800 К1800ВС1
    MC10806 К1800РП6
    — К1800РП16
    — Н1801ВП1
    — 1802ВВ1
    — КР1802ВВ1
    — 1802ВВ2
    — КР1802ВВ2
    — 1802ВВ3
    AM25510 1802ВР1
    AM25510 КР1802ВР1
    SN74S508 1802ВР2
    SN74S508 КР1802ВР2
    MPY12HJ 1802ВР4
    MPY12HJ КМ1802ВР4
    MPY16HJ 1802ВР5
    MPY16HJ КМ1802ВР5
    — КР1806ВЕ1
    — 1806ВМ2
    — Н1806ВМ2
    — Н1806ВМ4
    — 1806ВП1
    — КР1806ВП1
    — Н1806ВП1
    — КР1806ХМ1
    — Н1806ХМ1
    — КА1808ВМ1
    — КА1808ВМ2
    — КА1808ИР2
    — К1809ВВ1
    — М1809ВВ1
    SCN2681P КР1809ВВ3
    TMS9918A К1809ВГ3
    mPD7220 М1809ВГ4
    mPD7220 КР1809ВГ4
    MC6845 М1809ВГ6
    MC6845 КР1809ВГ6
    82062 КР1809ВГ7
    AM9513 КР1809ВИ1
    AM9513 КР1809ВИ1А
    AM9513 КМ1809ВИ1А
    MK3600 К1809РЕ1
    — К1809РУ1
    — КР1809РУ1
    — КР1809РУ1А
    8289 КР1810ВБ89
    8289 М1810ВБ89
    8272 КР1810ВГ72А
    8288 КР1810ВГ88
    8288 М1810ВГ88
    8254 КР1810ВИ54
    8256 КР1810ВК56
    8086 КР1810ВМ86
    8086 КР1810ВМ86Б
    8086 КР1810ВМ86М
    8088 КР1810ВМ88
    8089 КР1810ВМ89
    8259A КР1810ВН59А
    8203 КР1810ВТ3
    8237A КР1810ВТ37А
    8237 КР1810ВТ37Б
    8237 КР1810ВТ37В
    8284 КР1810ГФ84
    8284A КР1810ГФ84А
    8284 М1810ГФ84
    8031 КР1816ВЕ31
    8035 КР1816ВЕ35
    8039 КР1816ВЕ39
    8048 КМ1816ВЕ48
    8049 КР1816ВЕ49
    8051 КР1816ВЕ51
    DC3191P КР1818ВА19
    SCN2661 КМ1818ВВ61
    SCN2661 КР1818ВВ61
    mPD7201 КМ1818ВГ01
    mPD7201 КР1818ВГ01
    mPD7201 М1818ВГ01
    mPD7201 КМ1818ВГ01А,Б
    mPD7201 КР1818ВГ01А,Б
    FDC1793 КР1818ВГ93
    F9401 КР1818ВЖ1
    Am9519A КР1818ВН19
    COP472 КР1820ВГ1,1А
    COP402 КР1820ВЕ1,1А
    COP420L КР1820ВЕ2,2А
    COP424C КР1820ВЕ3,3А
    COP498 КР1820ВП1,1А
    MC2437 КР1820ИД1,1А
    82C19 М1821ВВ19
    82C19 КМ1821ВВ19
    82C51A М1821ВВ51А
    82C51A КМ1821ВВ51А
    82C54 М1821ВИ54
    82C54 КМ1821ВИ54
    82C54 КМ1821ВИ54А
    80C85 КР1821ВМ85
    80C85 М1821ВМ85А
    82C59A М1821ВН59А
    82C59A КМ1821ВН59А
    82C57 КР1821ВТ57
    8355 М1821РЕ55
    8355 КР1821РЕ55
    8155 М1821РУ55
    8155-2 КР1821РУ55
    — КР1823ВГ1
    — КР1823ВГ2
    — КР1823ВГ3
    — КР1823ИЕ1
    — КР1823ИЕ2
    RC825290M КР1823РЕ1
    TMS9940 1827ВЕ1
    TMS9940 К1827ВЕ1
    TMS32020 К1827ВЕ2
    mPD7720 М1827ВЕ3
    mPD7721 К1827ВЕ4
    80C31 КР1830ВЕ31
    80C31 Н1830ВЕ31
    80C48 КР1830ВЕ48
    80C51 КР1830ВЕ51
    80C51 Н1830ВЕ51
    82C86 КР1834ВА86
    82C87 КР1834ВА87
    82C55A КР1834ВВ55А
    80C86 ЭКР1834ВМ86
    80C86 ЭКР1834ВМ86А
    82C84A КР1834ГФ84А
    — КА1835ВВ1
    — КА1835ВГ1
    — КА1835ВГ2
    — КА1835ВГ3
    — КА1835ВГ4
    — КА1835ВГ5
    — КА1835ВГ6
    — КА1835ВГ7
    DC2053P105 КА1835ВГ9
    DC2054P119 КА1835ВГ10
    DC2052P175 КА1835ВГ11
    T7778 КА1835ВГ12
    T7778 КА1835ВГ12А
    T6961B КА1835ВГ13
    T6961B КА1835ВГ13А
    DC2053P105 КА1835ВГ15
    TC8565 ЭКР1835ВГ17
    — КА1835ИД1
    — КА1835РЕ1
    TC531000AP КР1835РЕ2А,Б
    82C432 КА1843ВБ1
    — КА1843ВВ1
    — КА1843ВГ1
    82C434 КА1843ВГ2
    82C431 КА1843ВГ3
    82C433 КА1843ВГ4
    AM29C325 КА1843ВМ1
    MC68C881 КА1843ВМ2
    AM29C332 КА1843ВС1
    AM29C323 КА1843ВР1
    AM29C331 КА1843ВУ1
    AM29C334 КА1843ИР1
    — КИ1844ВГ1
    — КА1844ВГ2
    — КА1844ВТ1
    INS80351-1 КР1850ВЕ35
    TMS9914A КЕ1852ВГ1
    SAA1293A-03 КР1853ВГ1
    Z80 КР1858ВМ1
    Z80A КР1858ВМ2
    80C48 КМ1873ВЕ48
    HDSP-2010 ИПВ70А-4/5×7к
    HDSP-2310 ИПВ72А-4/5×7к

    На главную страницу

    vitsserg — LiveJournal

    ?

    В середине 70-х, как и большинство моих друзей-радиолюбителей, я собирал приёмники прямого усиления. Естественно, на средневолновый диапазон. В те годы радиостанций в этом диапазоне работало великое множество. Мы все искали «супер-схему», самую лучшую, самую-самую. 🙂 У каждого была тетрадочка, в которую перерисовывались схемы из различных журналов, а потом мы их сравнивали  и спорили – какая лучше. Вот фото такой тетрадки. Правда, она не моя, а моего друга Жени.

    Фото тетрадки

     Почему-то его тетрадь осталась у меня и спустя много-много лет, перебирая свои старые бумаги, я её «нашел». В ней оказалось много знакомых схем приёмников и «та самая, самая-самая», которую мы все хотели собрать, но на тот момент она была очень сложной для нас. Да и некоторые детали для неё были труднодоступными.  Это схема из журнала «Юный техник» № 10 за 1969 год, стр. 42 … 44 и 50. Статья называется «Рефлексный приёмник 3-V-5 повышенной чувствительности и стабильности», автор Г. Ткаченко.

    Принципиальная схема приёмника.

    ( Read more. ..Collapse )

    В общем, как-то так… 🙂

    Дорогие друзья и однокашники! Уважаемые читатели и подписчики!

    Поздравляю всех вас с замечательным праздником — Днём космонавтики!

    Начну, пожалуй, с этого. 🙂 Придумал для себя небольшой шкаф-мастерскую. Долго обдумывал расположение полок и ящиков, вымерял размеры приборов, потом набросал эскиз, потом сделал чертежи. Основные требования к шкафу: компактный, вместительный, не сильно страшный. У этого шкафа есть два замечательных свойства. Первое — когда он закрыт, то туда не попадёт кошка и ничего не стащит. Второе – любую свою работу можно оставить на столе на любом этапе, в любом состоянии. Закрыл дверцы – и полный порядок. Открыл – продолжаешь свою работу. Главное, жена довольна. 🙂

    Эскиз шкафа

    ( Read more. ..Collapse )

    Коротенько про год 2020 – что бы не забыть. Хотя многое забыть будет довольно сложно…

    9 февраля не стало моего папы. На похороны я не попал: на Донбассе война, родной посёлок в «красной зоне». На похоронах на кладбище можно было пройти только по паспорту гражданина Украины.

    21 февраля последний раз (на сегодняшний день) встретились с однокашниками, отметили День Советской Армии.

    Потом начался бред под названием «пандемия». Март-апрель-май. Пустой город, очень редкие машины, растерянность, никто не знает, что делать. Как в фильме ужасов… На платформе станции метро «Политехническая» в «час пик» – 5 человек, включая меня. Коллега и напарник по работе струсил и сбежал со своей подругой на месяц в Брянск. На всё и на всех наплевав, ни с кем не согласовав. Типа, самоизолировался… Замечательный человек… Вся работа свалилась на меня.

    В июне затеяли капитальный ремонт квартиры. «До основанья, а затем…». С заменой окон, полов, выравниванием стен и т. д. Масса «удовольствия» и всё, что с этим связано… Сборы, переезды, согласования, выбор материалов, временное жильё, мини-склад временного хранения домашних вещей и бесконечные ящики, тюки, коробки…

    В конце сентября окончательно перебрались в отремонтированную квартиру. Благоустройством занимаюсь и по сей день, хотя большая часть работы уже сделана.

    ( Read more…Collapse )

    Сегодня День рождения отмечают:
    ( Read more…Collapse )

    Антон Толмачев

    В очередной раз залез в «закрома», искал коробку с КПЕ. И случайно «нашел» коробку с блоками УКВ. 🙂  Среди прочих, в ней лежал блок УКВ-ИП-2, который я «перетянул» на верхний диапазон УКВ ещё году в 2008. Вот тут писал про это (Перестройка УКВ-ИП2 (Понемногу обо всём – 9)):

    https://vitsserg.livejournal.com/50179.html

    И в этой же коробке лежал пакетик с самодельными сердечниками для вариометра. Эти сердечники мне подарил Артём ( https://telefunkin.livejournal.com/1582.html ) ещё лет пять тому.

    Коробка с блоками УКВ

    ( Read more…Collapse )

    В июне 2018 года, при помощи одного питерского коллеги, у меня появилось довольно интересное устройство. Это, так называемый,  «встраиваемый УКВ-супергетеродин» немецкой фирмы «SABA» — «Saba UKW-S III». Я уже как-то писал в ЖЖ про подобный тип устройств. А на сайте Йогиса есть статья, где описаны несколько подобных устройств, которые выпускались немецкими фирмами в начале 50-х годов ХХ века:

    http://www. jogis-roehrenbude.de/Oldies/UKW-Vorsatz/UKW-Vorsatz.htm

    Теперь вот удалось повозиться с одним из таких аппаратов «в живую» и, надо сказать, было это весьма интересно. 🙂

    Принципиальная схема Saba UKW-S III

    ( Read more…Collapse )

    Года полтора  тому нашел в Инете специальный выпуск журнала «Elektor» для любителей ламповой техники — «Röhren 4» (2008 г., на немецком языке). В этом выпуске меня очень заинтересовала статья «UKW Stereo-Empfänger in Hybrid-Technik» («FM стерео ресивер в гибридной технологии»). В ней описан интересный ламповый  УПЧ для УКВ приёмника и два стереодекодера: на транзисторах и на лампе ЕСС81.  Автор статьи — Ernst Rößler (Эрнст Росслер).

    На известном сайте «Ламповый балаганчик Йогиса» (http://www.jogis-roehrenbude.de ) опубликовано несколько статей этого автора с описанием  ламповых УКВ конструкций, очень серьёзных и продуманных. Например, блок УКВ с каскодом на ЕСС2000:

    http://www.jogis-roehrenbude.de/UKW-Projekt/Mischteil/Ernst/Beschreibung.htm

    Или «Универсальный УПЧ для УКВ-стерео приёмника»:

    http://www.jogis-roehrenbude.de/UKW-Projekt/ZF-Stufe/ZF-Stufe.htm

    Этот УПЧ я построил довольно давно, но не на печатной плате, а на шасси, на советских лампах 6К4П и 6К13П и работает он весьма неплохо. В статье на сайте описаны два варианта этого УПЧ: вариант с катодными повторителями для стерео-тюнера с линейным выходом и вариант с двумя простейшими УНЧ на лампах ECL86 для «полного» приёмника.
    А в журнале «Röhren 4» описан третий, модернизированный вариант этого самого «Универсального УПЧ». Основные отличия журнального варианта – использованы другие пентоды в каскадах УПЧ и включены они по-другому. Схемы катодных повторителей, практически, не изменились, а вместо индикатора настройки ЕММ803 использован более доступный ЕМ80. В остальном схемы весьма похожи, как и печатные платы для них.
    В общем, после недолгих «терзаний», захотелось мне построить и этот УПЧ. 🙂

    ( Read more…Collapse )

    Пару лет тому захотелось мне сделать часики на газоразрядных индикаторах. Только не на современном микроконтроллере, а обязательно по «классической» схеме, на микросхемах TTL  и, по возможности, в керамических корпусах. За основу взял известную схему из книги Бирюкова «Цифровые устройства на ИМС» (МРБ-1174).

    ( Read more…Collapse )

    February 2022
    SMTWTFS
      12345
    6789101112
    13141516171819
    20212223242526
    2728

    • Приёмник 3-V-5 из журнала «Юный техник». [+56]
    • 60 лет [+41]
    • 60-летие полёта Ю. А. Гагарина. [+5]
    • Шкаф — стол — мини мастерская. [+37]
    • Понемногу обо всём. Год 2020. [+22]
    • С Днём рождения тех, кто родился сегодня! [+4]
    • УКВ-ИП-2: эксперименты с вариометром. [+20]
    • Saba UKW-S III. [+17]
    • УПЧ на импортных лампах. [+27]
    • «Классические» часы на ИМС КМ155 и ИН-8-2 [+29]

    Powered by LiveJournal.com

    Самозакрывающийся подсилювач на 50 Вт

    Головна / Корисна информация

    Конструкция этого усилителя звука для звука D-класса создавалась для эксперимента (давно хотел послушать и оценить новый класс D), к тому же новый усилитель звука нужен для замены старого перед компьютером. Было решено купить 2 готовых модуля драйвера моста класса D, которые называются TPA3118 (как и микросхема, которая в них установлена). Стоимость вони за 150 рублей кожи и теоретически видна интенсивность 60 Вт моно. По сути можно подобрать аналогичный УМЗЧ с нуля на тех же радиодеталях — .


    TPA3118 Модуль покупки Али

    Технические характеристики

    • Чип TPA3116
    • Рабочее напряжение: 8–24 В
    • Рабочий шприц: до 7,5 А
    • Бренчание в режиме масштабирования: 40 мА
    • Коэффициент входного сигнала: 0,3–6,3
    • Выходная мощность: (12 В 4 Ом 25 Вт + 25 Вт) и (21 В 4 Ом 50 Вт + 50 Вт)
    • Рабочая частота: 20 Гц — 20 кГц
    • Захист на бренчание и перегрев
    • Розмари плата: 100x60x25 мм

    Схема подстанции ТПА3116 класс Д


    Схема подключения подсилювача ТПА3116

    При однополярном питании 12 — выходное напряжение близко к 10 Вт, при 24 — близко к 30 Вт (при 8 Ом переменного тока).


    Истощение — создание УНЧ, график

    Судя по графикам создания, ничего страшного, до 20 Вт и все. Книги Дали резко взбираются в гору.


    Платный блок TPA3116, TPA3118, TPA3130

    Незнайка при скромной стоимости, платный незаметный на глаз звуковой сэмплер, наличие излучателей — как можно громче. Сам сбор занял пару лет — особо ничего не нужно, только дротики из розочек и паяльник. Але, постарайся как можно точнее все обработать, чтобы потом не было возможности разобрать и переформировать. Модули УМЗЧ чаще всего используются с импульсными блоками жизни, типа свистящих и шумящих пикой. Поэтому установите фильтры для дополнительной емкости, чтобы уменьшить последствия.

    Уважайте дополнительный транзистор ТИП-142 жизненный фильтр. Выяснилось, что винты были немного состарены, поэтому транзистор был прикручен к корпусу. Действительно холодное вино. Додатковой перевагоює те, что через этот фильтр ступенчато увеличивается напряжение после включения в течение короткого часа.

    Zagal на всю жизнь перед модулями поставил по одному конденсатору 50В/6800мкФ на канал. Плата TPA3116 установлена ​​вертикально за дополнительными втулками. Если вы хотите, чтобы конечный результат был хорошим, вам нужно знать ручку регулировки громкости и розы звука. Живность овчарная, теж через гнездо.

    Рабочие сумки и результаты

    Набор переключателей на столе компьютера выглядит еще более стильно и удобно, так что можно подключать разные акустические системы— вин спокойно бьет 100-ваттными динамиками (ну не очень). Напряжение подается от лайфблока ноутбука 19 В, а в динамиках совершенно тихо.

    В этой статье мы расскажем вам о микросхеме TDA1514A

    Запись

    Немного соберу от суммы… Универсальность микросхемы приколота… Но это не значит, что она сразу «на грани золота», нет. Майже в любом радиомагазине или по радиосвязи можно достать по цене 100 — 500 руб. Подождите, дороговато, но цена абсолютно справедливая! Кстати, на легких интернет-майданчиках, типа eBay и Aliexpress, вонь дешевле.

    Микросхема работает с низким уровнем создания и широким диапазоном частот, которые скорее воспроизводятся на широкополосных динамиках. Люди, выбравшие пдсилувачи на этой микросхеме, хвалят вас за качественное звучание. Это одна из немногих микросхем, которая действительно «хорошо звучит». По качеству звука популярные TDA7293/94 не на шутку уступают. Проте, если на складе есть помилование, то работа не гарантируется.

    Краткое описание микросхемы TDA1514A

    Микросхема отдана под одноканальный Hi-Fi — подкласс АВ, мощность которого 50Вт. Микросхема имеет защиту SOAR, термозащиту (защита от перегрева) и режим «Mute»

    Перед сменой можно увидеть ежедневный стук при включенном вимиканне, наличие защит, низкие гармоники и интермодуляционные эффекты, низкий тепловой опир и прочее. За короткий промежуток времени практически ничего не увидели, малиновые как будто расстроились с «большим» напором (еда может быть более-менее стабильной) и примечательно высокой ценой

    Общий вид микросхемы TDA1514A

    Микросхема выпускается в корпусе СИП из 9 длинных ножек. Крокодиловая нижняя складка 2,54 мм. На лицевой стороне надпись с логотипом, а на обратной стороне теплоизоляционного окна — вин з’еднаны з 4 нижние, и 4 нижние це»-«жизнь. С боков 2 проушины для крепления радиатора.

    Как воссоздать оригинал в виде напитка?

    Я задаю много вопросов, попробую рассказать.

    Отже. Микросхема виновата, но намотана аккуратно, днища ровные, допускается небольшая деформация, поэтому невозможно увидеть, как с ними обращались на складе или в магазине

    Написано… Можно виконан как белый фарбой, так с отличным лазером, две микросхемы для согласования (оскорбление оригинала). В этом случае, как если бы он писал чертежи с фарбой, на микросхеме виновата головка вертикальной смуги, разделенная головкой. Не буду вас ругать за написание «ТАЙВАНЬ» — ничего страшного, качество звука таких экземпляров нитрохи не выше экземпляров без написания. Прежде чем говорить, может половина радиодеталей производится на Тайване и в странах по странам. Цей писался не на всех микросхемах.

    Ще рай верни уважение еще одним рядом. Якшто числам не отомстит (їх может бути 5) — це микросхемы «старых» виробництв. Написано на них шире, поэтому тепло может принимать разную форму. Как написать на микросхеме применения лазера и в другом ряду убрать меньше 5 цифр — на микросхеме виновата вертикальная смуга

    Логотип на микросхеме виноват обовъязково и притом только «PHILIPS»! Насколько я знаю, релиз откидывался до того, как NXP засыпал, а в 2006-м р. Как только мы увидели микросхему с логотипом NXP, тут одно из двух — микросхема перезапущена или типичный «лавачок»

    Также необходимо наличие углублений в виде кил, как на фото. Якщо їх немaє — подробкa.

    Можно еще показать «ливачок», но не варто, так что напрягайтесь над едой. Випадки слубу — в полном одиночестве.

    Технические характеристики микросхемы TDA1514A

    * Входная мощность и коэффициент прочности основаны на внешних элементах

    Ниже представлена ​​таблица видимых внешних давлений

    Схема подключения микросхемы

    TDA1514A

    Так было в наборе данных. Громозко и некрасиво, поэтому довелось перекрашивать:

    Схема троха просматривается так же вибратором; Отметки молока и выявляют вонючие правки в удалении свинины — отбирают соединительные элементы, которые фильтруют, устраивают «вольтадобавку» (при этом троиги значения) и изменяют номинал резистора R6.

    Теперь поговорим о компоненте скина. С1 — входной конденсатор. Позволяя сигналу изменять напряжение через себя. Так же добавляет АЧХ — чем меньше мощность, тем меньше НЧ и понятно, что чем больше мощность — тем больше НЧ и больше. Больше 4,7 мкФ, не ставьте ради би, чтоб виробник передавал ус — при емкости конденсатора равной 1 мкФ заявлена ​​частота. Використовуватый конденсатор податлив, в крайней точке он электрический (неполярный бажано), а не керамический! R1 меняет входной вход, и одновременно с C2 устанавливает фильтр входных переходов.

    Вроде и в бе-подобной операционной здесь можно поставить коэффициент прочности. Це борются за помощь R2 и R7. На этих номиналах КУ больше 30дБ (может чуть больше). C4 подключен к включенной защите SOAR и Mute, R5 подключен к плавной зарядке-разрядке конденсатора, на звене которого при включении хлопает заглушенный звук. C5 и R6 называются уланами Зобеля. Її завдання — решкоджання самовозбуждения пидсиловача, а также виконання стабилизации. частотная характеристика. С6-С10 гасят пульсацию жизни, защищают от перепада напряжения.
    Резисторы в этой схеме можно брать с любым напряжением, например, викорный стандарт 0,25Вт. Конденсаторы на напряжение не менее 35В, крим С10 — я использую використ в своей схеме на 100В, хотя хочу чтобы 63В было вистачити. Усы компонентов перед пайкой можно проверить на правильность!

    До этого можно использовать микросхему TDA1514A для других вариантов, применяется ось:

    Схема включения TDA1514A с «повышением напряжения»

    Эта версия схемы взята из даташита. Учитывается в вышеописанной схеме наличие элементов С3, R3 и R4.
    Этот вариант позволяет потреблять до 4Вт больше, ниже заявленного (при ±23В). Эля, при таком включении трохи могут двигаться вперед. Резисторы R3 и R4 установлены на 0,25 Вт. У меня они не вибрировали на 0,125Вт. Конденсатор С3 — 35В и выше.

    Мостовая схема включения TDA1514A

    Для этой схемы требуется две микросхемы. Один дает положительный сигнал на выходе, другой — отрицательный. За такое включение можно зарядить более 100Вт на 8 Ом.

    По словам присутствующих, данная схема абсолютно практична и у меня есть более подробная табличка общих внешних напряжений. Выиграно ниже:

    А если хотите поэкспериментировать, например при ±23В подключить напряжение на 4 Ома, то можно взять до 200Вт! Учтите, что радиаторы не сильно греются, с микросхемы легко вытянуть 150Вт.

    Такой дизайн неуместен для выигрыша в сабвуферах.

    Ресурс микросхемы двухполярный (и так было понятно из схемы включения), к тому же надо бить стабилизатор.
    Эля, в принципе, можно и «по старинке» — одно место и килька конденсаторов большой емкости.

  • Mars 33 кажется:

    Axis хочу подобрать себе стерео пидсилувач на двух микросхемах с импульсным блоком жизни. Узнав об этом из книги «3500 МИКРОСХЕМА ПИДСИЛУВАЧИВ ЧАСТОТА ПОТЕРИ…» Эля я щупаю все эти микросхемы TDA 2003 года; ТДА 2004; ТДА 2005; 2010. ..; грязный. У меня так же было, у меня завалялась микросхема TDA 2003, микросхема перегорела. Может вы точно знаете по дороге микросхема TDA 2025 рассчитана на отдачу накала 50 ватт, больше в книжке написано 4 ома. А тут, как я понимаю, пишут в 8 ОМ. Сколько ампер вам нужно? Как я могу выбрать его, чтобы сказать, хорошо ли он работает на чипе? Оставьте, пожалуйста, отзыв о подаче ци…

  • Андреас вроде бы:

    Марс 33 , по замыслу:

    Напряжение может быть 4 Ом или 8 Ом

    Если посмотреть таблицу характеристик, то указано, что выходное затухание 45…50 Вт будет при входном сопротивлении 8 Ом и напряжении 32 В.
    Если вы про микросхемы TDA, то у меня из серии сгорела только одна микросхема — TDA 2005. А ось, например, TDA 2030 практичная, навит с КЗ. Так что могу сделать только не один венчик, да и сам, не все плохие ТДА. По цене/качеству указанной микросхемы.

    • ▼ Показать все комментарии ▼

  • Андреас выглядит так:
  • Андреас вроде бы:

    А в инете не искал TDA2025?
    Смотри здесь _http://www. relcomp.ru/products/view/138425

  • Lexa777 вроде бы :

    дьякую, попробую зробить так)

  • Андреас Вроде бы:

    Еще одна прикольная схема 2-х канального подсиловача на 22 ватта. Там тоже минимум деталей и один микро

    А Ви не пробовала шутить?!
    Пидсилувач на микросхеме TDA1552

  • Lexa777 вроде бы:

    Можно ли заменить TDA2025 на TDA2025Q? что означает буква «К»?

  • Андреас вроде бы:

    Lexa777, TDA2025Q можно викорировать. Буквенные индексы могут означать маленькую отличительную черту отличительную черту отличительной черты корпуса микросхемы.

  • Лекса777 вроде бы:

    К174УН12 двухканальный электронный регулятор плотности и баланса каналов.
    Схема переключения:

    На звуковоспроизводящей аппаратуре они должны звучать сразу.

  • Тони кажется:

    так зачем tda нужен?

  • Андреас вроде бы:

    Для схемы блока питания 50 Вт требуется сам TDA2025

  • Тони кажется:

    в точку, почему на скетче плати з плюс минус крим конденсатор 100мкФ ще конденсатор 0. 1мкФ стоит, хочешь иметь стрельчатую схему?

  • Андреас кажется:

    Этот керамический конденсатор должен быть размещен на живых выходах для фильтрации высокочастотных шумов гостиной. А на схеме неисправностей нет указаний на то, что по идее керамический конденсатор может быть невидимой частью живого блока любого пилота.
    П.С. А также для кратчайшей фильтрации сеток необходимо добавить к электролиту и керамике ферритовое кольцо. Это якщо дроти от джерел над довгі.

  • Тони кажется:

    Дьякую що роуз’объяснил. Вибачте, элементарно не знаю

  • Андреас вроде бы:

    Завжди ради помощи радиоаматорам быть равной подготовки. Мы все что-то начинали и больше ничего не знаем.

  • алик вроде бы:

    но у меня в муз центре шумов нет. Ничего не могу с собой поделать, да и дорого таскать ось в ремонт, думаю это крипта на тидашке 2050 которые живут там в центре теж 40в и акустика по параметрам (оми и вати) идут. дешево и сердито буде-як думаете????????

  • Андреас выглядит так:

    Цей самый простой пидсилувач звуковой частоты, построение вроде бы имеет 50 ватт интенсивности на кожном канале от чотириокса. Суммарная мощность составляет 200 Вт звукового давления. І це, как оказалось, не рубеж. Микросхема, исходя из импульсов, может отдать по 80 Вт на канал на 2-х омном входе.
    Просыпайся в наш час толкая подсилувач не сотвори трудности своими руками. І все завдяки современной элементной базы.
    Сегодняшняя мова пиде о простых подсилувачах на микросхеме TDA7560, которые легко может собрать человек, практически не разбирающийся в электронике.

    Микросхема TDA7560 фирмы Phillips просто всезнайка, особенно для тех, кто раньше с ней не имел дела. «давно облюбовали как радиолюбители-початковцы, так и автомобилисты, за низковольтное питание. У микросхемы TDA7560 есть более новый, но более старый аналог — TDA7388, который меньше напрягает.

    Характеристики подсиловача

    Внешнее напряжение:
    • При входном сопротивлении 4 Ом максимальная мощность составляет 4 x 50 Вт.
    • При входном сопротивлении 4 Ом мощность составляет 4 x 45 Вт.
    • При входном сопротивлении 2 Ом максимальная мощность составляет 4 x 80 Вт.
    • При входном сопротивлении 2 Ом номинальная мощность составляет 4 x 75 Вт.
    • Напряжение жизни от 8 до 18 Вольт.
    Другие характеристики, которыми можно поразиться.

    Схема подсилувач


    Можно посмотреть схему включения микросхемы в. Все просто и очевидно: заходи, правша, выходи на акустических системах. Звичайно вход можно замикать миж самостоятельно, но не выход. Кожу микросхемы можно вложить в свою акустику.
    Из cим, думаю, еда не винная. Одно дело, как объяснить смысл висновок «ST-BY» и «MUTE». «ST-BY» — это режим очистки, тут важнее сразу проснуться с плюсом жизни и переключателем всегда активен. «НЕМОЙ». — тот же режим виброзвука, он скорее проснется от плюса жизни и поддержит его активным. Для этого на плате есть перемычки.

    Выплата субсидии


    Вы можете оплатить с наибольшим ЛУТ за кильку десятков игл. Вы можете завантажитьїї здесь:

    (предварительно: 2817)


    После того, как припаял ту откидку подсиловача, не забудь установить микросхему на радиатор, ты большой меломан, любящий громкость.

    Заглушка подсилювача

    Микросхема на затылке была разобрана для замены как подсилювач прилегания к звуку в автомагнитолах. Вот почему выбирай ее под колесами в машине — это отбойный молоток. Але врахуйте, що бажан використовуват овсти дроти жизни. Также можно значительно увеличить емкость фильтрующих конденсаторов.
    Подсилювач чудесным образом подходит и для домашнего використання. Вы можете прожить йогу в виде старого компьютерного блока жизни, как будто я сделал все возможное. И радиатор, что прикольно, бейте его вентилятором — только меняйте.
    Думаю тут ничего вразумительного нет, но если кто чего не понял, проверю ваши вопросы в комментариях. Все к черту!

    • Стереопредусилитель с темброблоком на ОУ NE5532. Простые темброблоки на транзисторе и на ОУ (КТ3102, К140УД8) Активный темброблок на транзисторах схема

    Недавно к нему обратился некий человек с просьбой собрать усилитель достаточной мощности и разделить каналы усиления на низкие, средние и высокие частоты. до этого я уже не раз собирал его себе в качестве эксперимента, и, надо сказать, опыты были очень удачными. Качество звука даже недорогих колонок не очень высокого уровня заметно улучшается по сравнению, например, с вариантом использования пассивных фильтров в самих колонках. Кроме того, появляется возможность довольно легко изменять частоты кроссовера и коэффициент усиления каждой отдельной полосы и, таким образом, легче добиться равномерной АЧХ всего звукоусиливающего тракта. В усилителе использованы готовые схемы, ранее не раз проверенные в более простых конструкциях.

    Структурная схема

    На рисунке ниже показана схема 1 канала:

    Как видно из схемы, усилитель имеет три входа, один из которых предусматривает простую возможность добавления предусилителя-корректора для проигрыватель винила (при необходимости), входной переключатель, предусилитель-темброблок (тоже трехполосный, с регулировкой уровней ВЧ/СЧ/НЧ), регулятор громкости, блок фильтров на три полосы с регулировкой уровня усиления по каждой полосе с возможностью для отключения фильтрации, и питания мощных оконечных усилителей (нестабилизированных) и стабилизатора «низковольтной» части (каскады предварительного усиления).

    Темброблок предусилителя

    В качестве него использовалась не раз проверенная ранее схема, которая при своей простоте и доступности деталей показывает неплохие характеристики. Схема (как и все последующие) когда-то была опубликована в журнале «Радио» и затем неоднократно публиковалась на различных сайтах в Интернете:

    Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с источниками сигналов разного уровня, а регулятор тембра собран непосредственно на DA2. Схема не капризна к некоторому разбросу номиналов элементов и не требует настройки. В качестве ОУ можно использовать любые микросхемы используемые в звуковых трактах усилителей, например здесь (и в последующих схемах) пробовал импортные ВА4558, TL072 и LM2904. Подойдет любой, но лучше, конечно, выбрать варианты ОУ с минимально возможным уровнем собственных шумов и высоким быстродействием (коэффициентом нарастания входного напряжения). Эти параметры можно найти в справочниках (datasheets). Конечно, здесь вовсе не обязательно использовать именно эту схему; вполне можно, например, сделать не трехполосный, а обычный (стандартный) двухполосный темброблок. Но не «пассивной» схемы, а с усилительно-согласующими каскадами на входе и выходе на транзисторах или ОУ.

    Блок фильтров

    Схемы фильтров, тоже при желании можно найти много, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто в качестве примера приведу здесь несколько возможных схем, найденных в разных источниках:

    — схема, которая использовалась мной в этом усилителе, так как частоты кроссовера оказались именно такими что нужно было «заказчику» — 500 Гц и 5 кГц, и ничего пересчитывать не пришлось.

    — вторая схема, более простая на ОС.

    И еще возможная схема, на транзисторах:

    Как ваши уже писали, я выбрал первую схему из-за достаточно качественной фильтрации полос и соответствия частот разделения полос заданным. Только на выходах каждого канала (диапазона) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно ставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учетом цоколевки!) для получения лучших параметров схемы. Все эти схемы не требуют настройки, если не требуется менять частоты кроссовера. К сожалению, у меня нет возможности дать информацию по пересчету частот этих секций, так как схемы искались на «готовых» примерах и к ним не прилагалось подробное описание.

    В схеме блока фильтров (первая схема из трех) добавлена ​​возможность отключения фильтрации для СЧ и ВЧ каналов. Для этого были установлены два кнопочных выключателя типа П2К, которыми можно просто замкнуть точки соединения входов фильтров — R10C9 с соответствующими им выходами — «ВЧ выход» и «СЧ выход». В этом случае по этим каналам идет полный звуковой сигнал.

    Усилители мощности

    С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ поступают на входы усилителей мощности, которые также могут быть собраны по любой из известных схем, в зависимости от требуемой мощности весь усилитель. Сделал УМЗЧ по схеме, давно известной из журнала «Радио» №3, 1991, с.51. Здесь даю ссылку на «первоисточник», так как по этой схеме много мнений и споров о ее «качестве». Дело в том, что на первый взгляд это схема усилителя класса «В» с неизбежным наличием искажений типа «ступенька», но это не так. В схеме используется управление током транзисторов выходного каскада, что позволяет избавиться от этих недостатков при обычном, штатном включении. При этом схема очень проста, не критична к используемым деталям, и даже транзисторы не требуют специального предварительного подбора по параметрам. Кроме того, схема удобна тем, что мощные выходные транзисторы можно размещать на одном теплоотводе попарно без изолирующих прокладок, так как выводы коллектора подключаются в точке «выход», что значительно упрощает монтаж усилителя:

    При настройке ВАЖНО только выбрать правильные режимы работы транзисторов конечного каскада (подбором резисторов R7R8) — на базе этих транзисторов в режиме «покоя» и без нагрузки выход (динамик) должно иметь напряжение в пределах 0,4-0,6 вольта. Напряжение питания для таких усилителей (их должно быть соответственно 6) было поднято до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 также должно быть увеличено до 1,5 кОм (чтобы «сделать жизнь проще» для стабилитронов в схеме ввода питания ОУ). ОУ тоже заменены на ВА4558, а схема «установки нуля» больше не нужна (выводы 2 и 6 на схеме) и, соответственно, меняется цоколевка при пайке микросхемы. В итоге при проверке каждого усилителя по этой схеме он выдавал мощность до 150 Вт (кратковременно) при вполне адекватной степени нагрева радиатора.

    Блок питания УНЧ

    В качестве блока питания использованы два трансформатора с выпрямителями и фильтрами по обычной, стандартной схеме. Для питания каналов НЧ диапазона (левый и правый каналы) — трансформатор на 250 ватт, выпрямитель на диодных сборках типа МБР2560 или аналогичных, и конденсаторы 40000 мкФ х 50 вольт в каждом силовом плече. Для СЧ и ВЧ каналов — трансформатор на 350 ватт (взят из сгоревшего ресивера Ямаха), выпрямитель — диодная сборка Ц6П06Г и фильтр — два конденсатора по 25000 мкФ х 63 вольта на каждое силовое плечо. Все конденсаторы электролитического фильтра зашунтированы пленочными конденсаторами емкостью 1 мкФ х 63 вольта.

    Вообще блок питания может быть с одним трансформатором, конечно, но с соответствующей ему мощностью. Мощность усилителя в целом в данном случае определяется исключительно возможностями источника питания. Все предусилители (темброблок, фильтры) тоже запитаны от одного из этих трансформаторов (можно от любого из них), но через дополнительный двухполярный блок стабилизатора, собранный на кренском (или импортном) МС или по любому из типовых транзисторов схемы.

    Конструкция самодельного усилителя

    Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не было и пришлось придумывать возможные варианты:-)) Чтобы не лепить кучу отдельные радиаторы, решил использовать корпус радиатора от автомобильного 4-х канального усилителя, довольно большой, примерно такой:

    Все «внутренности» конечно же были извлечены и компоновка получилась примерно такой (к сожалению не сделал соответствующее фото):

    — как видите, в эту крышку радиатора были установлены шесть оконечных плат УМЗЧ и плата предусилительно-тонового блока. Плата фильтроблока уже не подходила, поэтому ее закрепили на добавленной тогда алюминиевой угловой конструкции (видно на фото). Также в этот «каркас» были установлены трансформаторы, выпрямители и фильтры питания.

    Вид (спереди) со всеми выключателями и органами управления получился такой:

    Вид сзади, с блоками вывода динамиков и блоком предохранителей (поскольку электронные схемы защиты не делались из-за нехватки места в конструкции и в чтобы не усложнять схему):

    В дальнейшем рамку от угла предполагается, конечно, обшить декоративными панелями для придания изделию более «товарного» вида, но это будет делать сам «заказчик», по словам его личный вкус. Но в целом по качеству звука и мощности конструкция получилась вполне приличной. Автор материала: Андрей Барышев (специально для сайта сайт ).


    Во многих современных аудиосистемах, будь то музыкальный центр, домашний кинотеатр или даже переносная колонка для телефона, присутствует эквалайзер, или, другими словами, темброблок. С его помощью можно настроить АЧХ сигнала, т.е. изменить количество высоких или низких частот в сигнале. Блоки тембра существуют активные, построенные, чаще всего, на микросхемах. Они требуют питания, но не ослабляют уровень сигнала. Другой тип темброблоков — пассивные, они несколько ослабляют общий уровень сигнала, но при этом не требуют питания и не вносят в сигнал дополнительных искажений. Именно поэтому в качественной аудиоаппаратуре используются, чаще всего, именно пассивные темброблоки. В этой статье мы рассмотрим, как сделать простой двухполосный темброблок. Его можно совместить с самодельным усилителем, либо использовать как отдельное устройство.

    Блок-схема тона

    Схема содержит только пассивные элементы (конденсаторы, резисторы). Два переменных резистора служат для регулировки уровня высоких и низких частот. Конденсаторы желательно использовать пленочные, однако, если таковых нет под рукой, подойдут и керамические. На каждый канал нужно собрать по одной такой схеме, а чтобы регулировка была одинаковой в обоих каналах, использовать сдвоенные переменные резисторы. Печатная плата, размещенная в этой статье, уже содержит эту схему в двух экземплярах, т.е. имеет вход и для левого, и для правого каналов.


    Скачать плату:

    (количество скачиваний: 742)

    Изготовление темброблока

    Схема не содержит активных компонентов, поэтому легко припаивается поверхностным монтажом непосредственно на выводы переменных резисторов. При желании можно напаять схему на печатную плату, как это сделал я. Немного фото процесса:

    После сборки можно проверить работу схемы. На вход подается сигнал, например, от плеера, компьютера или телефона, выход схемы подключается ко входу усилителя. Вращая переменные резисторы, можно регулировать уровень низких и высоких частот в сигнале. Не удивляйтесь, если в крайних положениях звук будет «не очень» — сигнал с полностью заглушенными низкими частотами, или, наоборот, завышенными, вряд ли будет приятен на слух. С помощью темброблока можно компенсировать неравномерность АЧХ усилителя или колонок, и подобрать звук на свой вкус.

    Изготовление корпуса

    Готовую схему темброблока необходимо поместить в экранированный корпус, иначе не избежать фона. В качестве корпуса можно использовать обычную консервную банку. Вытащите переменные резисторы и наденьте на них ручки. По краям банки обязательно установите разъемы jack 3.5 для ввода и вывода звука.

    Блок тембра используется для выравнивания амплитудно-частотной характеристики (АЧХ) усилителей низкой частоты. Так как многие УНЧ имеют нелинейную характеристику в разных диапазонах частот: в диапазоне низких и высоких частот коэффициент усиления значительно хуже, чем в диапазоне средних частот. Поэтому для качественного воспроизведения звука имеет смысл использовать специальные модули — «темброблоки», с помощью которых можно настроить звуковой сигнал по всему спектру диапазона.

    По своей сути это СЧ-фильтры, которые регулируют глубину среза в заданном частотном диапазоне, не касаясь низких и высоких частот, в связи с чем АЧХ усилителя выравнивается, но амплитуда входного сигнала слегка уменьшается, и может потребоваться дополнительное усиление. Таким образом, модули регулировки тембра можно разделить на два класса: пассивные (только регулировка АЧХ) и активные (регулировка АЧХ + усилительный каскад для компенсации)


    Такая конструкция темброблока ослабляет сигнал на средних частотах примерно в 10 раз, в связи с чем он размещается между двумя усилителями — предварительным и оконечным.


    Выбор радиодеталей зависит от сопротивления источника сигнала Rc и нагрузки Rн (входное сопротивление следующего усилительного каскада). Рассчитаем номиналы радиоэлементов: Переменные резисторы всегда берем одинаковые с условием:

    Rc

    Остальные компоненты рассчитываем по упрощенным формулам:

    R1= R4= 0,1R; R3=0,01R; С3=0,1/Р; С1= 22С3; С2=220С3; С4= 15С3


    Транзистор в устройстве используется для компенсации потери сигнала. Особых требований к нему нет, можно взять хоть морально устаревший КТ315.

    Сразу хочу сказать, что этот регулятор тембра вполне может составить конкуренцию тем, которые используются в современной аудиоаппаратуре, его схема была скопирована из какого-то радиолюбительского журнала, но сейчас уже не вспомню из какого. Одно могу сказать точно, с таким дизайном темброблока доволен как слон

    Внешний вид конструкции радиолюбителя и размещение компонентов на печатной плате см. рисунок вверху страницы

    Вот диаграммы пассивных тонов всемирно известных брендов гитарной электроники, таких как Fender, Marshall и VOX. От самых простых с одним управлением до более сложных трехходовых.

    ВОКС AC30

    Такая простая конструкция допускает только блокировку высоких частот. Он используется в самых простых светильниках.

    Фендер Принстон

    С помощью схемы темброблока Fender Princeton можно производить как усиление, так и блокировку высоких частот.

    Marshall 18 Watt

    С помощью этого темброблока можно регулировать подъем низких и высоких частот.

    VOX Top Boost

    Этот тон управляет как высокими, так и низкими частотами.

    Ниже приведены некоторые известные схемы темброблоков — двухполюсные: Fender «BrownFace» Bandmaster 6G7, Ampeg SVT, Marshall JMC800 Mod.2001


    Из этой троицы тембров каждый индивидуален и хорош по-своему. На каком из них остановиться и сделать окончательный выбор, однозначного ответа нет. Тут уж поэкспериментируйте сами, схемы не сложные и легко воспроизводятся накладным монтажом или на макетной плате.

    Для чистоты статьи также приведу схемы трехполосных темброблоков. ИМХО самый популярный среди всех радиолюбителей.


    Эти фирменные гитары позволяют регулировать низкие, средние и высокие частоты. Marshall дает более тяжелый звук, чем тон-блок Fender. Ниже приведены рейтинги радиодеталей в различных вариациях этих схем.


    Часть 1. Как сделать ИС «звуковой».

    Долгое время у меня работал усилитель на не любимой всеми микросхеме, но очень популярной TDA 7294 в «даташитовом» включении, вкупе с темброблоком на LM 1036. Этот тандем заменил клеммы в Романтике Усилитель -222С с КТ808 и регуляторами тембра/громкости К174УН10/К174УН12, звук которых, ну. .. вы знаете, что это такое. На тот момент новая версия звука меня полностью устраивала, но… как-то попалась на глаза статья Аудиокиллера про усилитель на TDA 7294 с регулируемым выходным сопротивлением по схеме ИТУН. Не долго думая, я смоделировал подобное включение в своих терминалах. Убедился, что действительно, высокие «сверкают», а низкие ну просто «уже не нужны» :). Звук в такой схеме был уже явно интереснее, чем в «даташите». Не помню какими путями, но я наконец попал на сайт Николая Лишманова, который Линкор. И есть статья про усилитель на ТДА 7294 с «бешеной обратной связью» — СЧ 1 называется… С тех пор (уже полтора года) в «Романтике» работаю с терминалом именно по этой схеме . В его звучании есть некая «изюминка»… Скорее даже пакет изюма :). Почитать о MF 1 можно здесь: http://lincor-lib.narod.ru/Amps2.htm. А вот и сама схема в моей «реализации»:


    Рис. 1-Схема усилителя мощности.

    Питание усилителя осуществляется по стандартной схеме:


    Рис. 2-Схема блока питания усилителя мощности.

    Часть 2. Про то, что хорошим тонблоком кашу не испортишь.

    Хороший блок тембра должен иметь хороший операционный усилитель. Именно он будет определять «характер» звука. Как следует из отзывов о проектах Простор и Сказка 3 У, качественный темброблок «делает» звук по-новому такими, казалось бы, привычными для всех клеммами на микросхемах. . Решил пойти на эксперимент и «ароматизировать» темброблок MF 1 из Tale 3 U, который можно посмотреть здесь: http://yooree.narod.ru/tale3u.html. Схема сего чуда выглядит так:


    Рис. 3-Схема тонового блока.

    ОС можно использовать как LT 1356 и LT 1362. Последний, на мой слух, звучит даже немного интереснее, но могу ошибаться. Тут главное учесть довольно заметный нагрев микросхемы LT 1362, который может быть из-за самовозбуждения. Поэтому желательно убедиться, что нет генерации. Все элементы, расположенные на схеме под точками , , , б , c припаиваются непосредственно к выходам переменных резисторов темброблока.

    Питать можно как «бюджетным» вариантом на двух стабилизаторах серии 7812-7912, так и от «оригинала» для БП Сказка 3 У, запитав от БП усилителя мощности. Схема «бюджетного» варианта стабилизатора может выглядеть так:


    Рис. 3-Схема блока питания темброблока.

    Эпилог

    В этом проекте я попытался совместить две схемы, которые уже заслужили признание домашних мастеров, благодаря своему узнаваемому и «милому» звучанию. С этим усилителем он очень «подвижен» и «живой», если такое можно сказать о звуке. Бас «монументально железобетонный» и детализированный, СЧ и ВЧ легкие и детализированные. Очень выразительный и прозрачный вокал. Колонки «играют» как бы «в пространство», а не «в себя». Знакомая, казалось бы, музыка, словно получила новое звучание. Так что еще раз спасибо Юрию, Аудиокиллеру и Линкору за их незримое, но очень действенное участие в создании этого усилителя 🙂

    Решил послушать усилитель класса D на IRS2092. После недолгих
    поисков на Али был сделан заказ. Ради интереса «как это звучит» для него был заказан еще и темброблок.
    Так как усилитель еще в пути и темброблок уже приехал, решил
    сделать пока обзор на него. Когда приедет усилитель, сделаю обзор и его
    с замерами.
    Платеж пришел в конверте с пупырчатой ​​пленкой. В комплект входит схема и
    четыре ручки для резисторов. Флюсом везе промыта пайка более-менее
    в чистоте. Компоновка платы средняя. Органы управления на фото — слева направо — ВЧ, СЧ, НЧ, громкость.


    На плате установлены ОУ NE5532P


    Также на плате установлены схемы стабилизации питания (L7812 и L7912) и выпрямитель.
    Можно подавать переменное напряжение от трансформатора для питания
    платы.
    Схема регулятора аналогична этой


    Различаются номиналы некоторых резисторов и отсутствие некоторых проходных соединений. конденсаторы
    .

    Теперь самое главное — тесты.
    Тестировал на этой карте

    Creative Sound Blaster X-Fi Titanium PRO с небольшой доработкой — обратная сторона печатной платы полностью экранирована, выходной ОУ заменен на OPA2134, все силовые конденсаторы зашунтированы керамикой.
    Частотная характеристика (розовым цветом — от входа до выхода в обход темброблока, синим цветом
    — через темброблок — все регуляторы тембра в среднем положении)


    Небольшой подъем на низких частотах (ниже 200 Гц) и завал на
    высоких (выше 6кГц)
    Регуляторы баса в крайних положениях


    СЧ регуляторы в крайних положениях


    Регуляторы высоких частот в крайних положениях

    КНИ «THD», правый канал идет в обход темброблока для сравнения (с выхода карты на вход
    ), THD темброблока 0,016% , хотелось бы меньше конечно. Попробовал вместо родных ОУ поставить OPA2134, искажения немного уменьшились но не существенно, скорее всего из-за не совсем правильной разводки платы.


    Зависимость THD от частоты (правый канал идет в обход темброблока,
    розовый цвет на графике)


    Темброблок не инвертирует фазу сигнала (правый канал идет в обход темброблока,
    розовый цвет на графике)

    Достаточно средний по качеству блок, для домашних поделок пойдет, если СОИ устраивает.
    вряд ли буду ставить в плановое усиление из-за высоких гармонических искажений
    . Сам разведу доску, и соберу тонблок.
    Надеюсь, информация была полезной.

    Планирую купить +16 Добавить в избранное Понравился обзор +36 +60

    Самодельный ламповый усилитель звука мощностью 50 Вт.

    В этой статье я расскажу вам о микросхеме TDA1514A

    Введение

    Начну немного с грустного… в данный момент производство микросхемы прекращено… Но это не значит, что она сейчас «на вес золота», нет. Приобрести его можно практически в любом радиомагазине или на радиорынке по цене 100 — 500 рублей. Согласитесь, дороговато, но цена абсолютно справедливая! Кстати, на мировых интернет-площадках типа eBay и Aliexpress они намного дешевле…

    Микросхема имеет низкий уровень искажений и широкий диапазон воспроизводимых частот, поэтому ее лучше использовать на полнодиапазонных динамиках. Люди, собиравшие усилители на этой микросхеме, хвалят ее за высокое качество звука. Это одна из немногих микросхем, которые действительно «качественно звучат». По качеству звука он ни чуть не уступает популярным ныне TDA7293/94. Однако при допущении ошибок при сборке качественная работа не гарантируется.

    Краткое описание микросхемы TDA1514A

    Данная микросхема представляет собой одноканальный Hi-Fi усилитель класса АВ, мощность которого составляет 50Вт. Микросхема имеет встроенную защиту СОАР, тепловую защиту (защиту от перегрева) и режим «Mute»

    К достоинствам можно отнести отсутствие щелчков при включении и выключении, наличие защит, низкие гармонические и интермодуляционные искажения, низкое термическое сопротивление, и более. Из недостатков выделить практически нечего, кроме провала с «ходовым» напряжением (блок питания должен быть более-менее стабильным) и относительно высокой цены

    Внешний вид микросхемы TDA1514A

    Микросхема выпускается в корпусе СИП с 9 длинными ножками. Шаг ножек составляет 2,54 мм. На лицевой стороне надписи и логотип, а на задней теплоотвод — он подключен к 4 ноге, а 4 нога «-» питание. По бокам есть 2 проушины для крепления радиатора.

    Как отличить оригинал от подделки?

    Этот вопрос задают многие, постараюсь вам ответить.

    Итак. Микросхема должна быть аккуратно выполнена, ножки должны быть ровными, допускается незначительная деформация, так как неизвестно как с ними обращались на складе или в магазине

    Надпись… Можно сделать как белой краской, так и с обычный лазер, две микросхемы выше для сравнения (обе оригинальные). В том случае, если надпись нанесена краской, на микросхеме ВСЕГДА должна быть вертикальная полоса, разделенная петелькой. Пусть вас не смущает надпись «ТАЙВАНЬ» — ничего страшного, качество звука таких копий ничуть не хуже, чем без этой надписи. Кстати, почти половина радиодеталей производится на Тайване и в соседних странах. Эта надпись встречается не на всех микросхемах.

    Так же советую обратить внимание на вторую строчку. Если он содержит только цифры (их должно быть 5), это чипы «старого» производства. Надпись на них шире, да и радиатор может иметь другую форму. Если надпись на микросхеме нанесена лазером и вторая строка содержит только 5 цифр, то на микросхеме должна быть вертикальная полоса

    Логотип на микросхеме должен присутствовать, и только «PHILIPS»! Насколько мне известно, выпуск прекратился задолго до основания NXP, а это 2006 год. Если вам попадется эта микросхема с логотипом NXP, то одно из двух — микросхема снова начала выпускаться, либо типичный «лево»

    Также требуется наличие углублений в виде кружочков, как на фото. Если их нет, то это подделка.

    Возможно, еще есть способы определения «левши», но не стоит так сильно напрягаться в этом вопросе. Есть лишь единичные случаи брака.

    Технические характеристики микросхемы TDA1514A

    * Входное сопротивление и коэффициент усиления регулируются внешними элементами

    Ниже представлена ​​таблица ориентировочных выходных мощностей в зависимости от источника питания и сопротивления нагрузки

    Так было в даташите. Громоздко и некрасиво, поэтому пришлось перерисовывать:

    Схема немного отличается от той, что предоставлена ​​производителем, все приведенные выше характеристики именно для ЭТОЙ схемы. Отличий несколько и все они направлены на улучшение звука — в первую очередь устанавливаются фильтрующие емкости, убирается «вольтодобавка» (о ней чуть позже) и изменяется номинал резистора R6.

    Теперь более подробно о каждом компоненте. С1 — входной блокировочный конденсатор. Он пропускает через себя только переменное напряжение сигнала. Это влияет и на АЧХ — чем меньше емкость, тем меньше НЧ и, соответственно, чем больше емкость, тем больше НЧ. Я бы не рекомендовал ставить больше 4,7 мкФ, так как производитель все предусмотрел — при емкости этого конденсатора равной 1 мкФ усилитель воспроизводит заявленные частоты. Используйте пленочный конденсатор, в крайнем случае электролитический (желательно неполярный), но не керамический! R1 уменьшает входное сопротивление и вместе с C2 образует входной фильтр помех.

    Как и в случае любого операционного усилителя, здесь можно установить коэффициент усиления. Это делается с помощью R2 и R7. При этих номиналах КУ составляет 30 дБ (может незначительно отклоняться). C4 влияет на срабатывание защиты SOAR и Mute, R5 влияет на плавный заряд и разряд конденсатора, в связи с чем отсутствуют щелчки при включении и выключении усилителя. C5 и R6 образуют так называемую цепь Цобеля. Его задача – предотвратить самовозбуждение усилителя, а также стабилизировать АЧХ. C6-C10 подавляют пульсации питания, защищают от падения напряжения.
    Резисторы в этой схеме можно брать любой мощности, я например использую стандартные 0,25Вт. Конденсаторы на напряжение не менее 35В, кроме С10 — я использую в своей схеме на 100В, хотя должно хватить и 63В. Все компоненты перед пайкой необходимо проверить на исправность!

    Кроме всего прочего, микросхема TDA1514A также подразумевает различные варианты включения, вот примеры:

    Схема подключения TDA1514A с «вольтодобавкой»

    Данный вариант схемы взят из даташита. Отличается от вышеописанной схемы наличием элементов С3, R3 и R4.
    Эта опция позволит вам получить до 4Вт больше заявленного (при ±23В). Но при таком включении могут немного увеличиться искажения. Используйте резисторы R3 и R4 на 0,25 Вт. Не выдержали на 0,125Вт. Конденсатор С3 — 35В и выше.

    Мостовая схема включения TDA1514A

    Данная схема требует использования двух микросхем. Один дает положительный сигнал на выходе, другой отрицательный. При таком включении на 8 Ом можно снять более 100Вт.

    По словам собравшихся, эта схема абсолютно работоспособна и у меня даже есть более подробная таблица примерных выходных мощностей. Она ниже:

    А если поэкспериментировать, например подключить нагрузку 4 Ом на ±23В, то можно получить до 200Вт! При условии, что радиаторы не будут сильно греться, 150Вт легко потянутся в микросхемный мост.

    Этот дизайн подходит для сабвуферов.

    Питание микросхемы двухполярное (и так понятно из схем включения), и желательно использовать стабилизированное.
    Но в принципе можно и «по старинке» — диодный мост и несколько больших конденсаторов.

    Доброго времени суток. Наконец-то у меня появилось свободное время, так что его нельзя тратить зря. Не скажу, что я очень люблю работать, но потом, что запчасти валяются без дела, меня очень раздражает. Вот так и получился следующий усилитель. Он был собран на базе достаточно популярного 90– х лет микросхема tda1514a, у которой очень хороший звук, его можно сравнить с lm3886, звук довольно похож. У микросхемы куча всяких защит, кому интересно, читайте сами скачав.

    Это второй стереоусилитель на таких микросхемах., которую я собирал, первая была собрана еще в те годы, когда только вернулся из армии. Усилитель служил мне верой и правдой, работой остался очень доволен, хоть и собран на внешнем монтаже. Как- потом ко мне в гости приехал мой друг, с которым мы вместе служили, ему понравился мой усилок и он попросил его продать, я не согласился его продать, а просто отдал мне.

    С тех пор прошло довольно много времени, но потом, как звучал этот усилитель, на моей памяти. Собрав потом довольно много усилителей, я не почувствовал того звука, нет — усилители были вполне приличные, но звук был другой.

    Не так давно мне удалось раздобыть парочку ОРИГИНАЛЬНЫХ микросхем tda1514a, чему я был несказанно рад. Взяв старый справочник, я нашел там схему и описание, по сути вариантов включения было три: нормальное, нормальное без вольтодобавки и моста. У меня не было нагрузки на асфальт, и желания, не лишней пары микросхем. Больше всего понравилось включение без вольтодобавки по схеме, при этом звук значительно улучшился, хоть и уменьшилась выходная мощность немного.

    Изначально пробовал включать с вольтодобавкой, в итоге получил 67 Ватт на 4 Ома, при этом звук был неплох, но одно из плеч то увеличивалось по амплитуде относительно другого, то уменьшалось. В итоге отключил вольтодобавку, по сути выкинул конденсатор и резистор, и все, снова включил, попробовал еще раз нагрузить и посмотреть что будет с сигналом, сигнала не стало нарастание выше 15 В и затем начала обрезаться вершина синусоиды, что характерно почти сразу в обоих плечах. Включив музыку, послушал около часа, снова включил вольтодобавку и тут же выключил, звук действительно стал немного хуже, стало как-будто с басами что- потом хрипит, а на ВЧ начинает свистеть, но это только мое субъективное мнение.

    В общем решил сделать только без схемы вольтодобавки. Мощность и так неплохая и чистая, и 5-6 Вт для меня не годятся. Н.С. Рикинул как все будет на пломбе, выкладываю и откладываю на время. Когда освободился – начал *лепить*. Получилось довольно неплохо, я сделал уплотнитель под обрезки стеклотекстолита, которые у меня были, чтобы они не валялись без дела, поэтому они получились такие маленькие, но компоновка была по всем правилам.

    Нашел старый корпус от спутникового тюнера, *модифицировал его напильником* и в итоге имеем вот такой усилитель.


    Блок питания аналоговый, трансформатор от усилителя Вега 10у120с, радиаторы от него же, все подошло очень хорошо как по мощности, так и по габаритам, а рекомендованный блок питания практически идеально сохранился .

    Теперь немного о том самом звуке. Усилитель абсолютно не прихотлив к динамикам, отлично отыгрывает любые музыкальные жанры (стили или как там это называется). У него нет предпочтений, как у ламповиков или ИТУНов. При прослушивании динамиков Y90, очень хорошо зарекомендовал себя, мощность ощущалась как говорящая — *по взрослому*, при этом искажения не появлялись почти до упора выкрученной ручки регулировки громкости. Всем желающим повторить собранный мною усилитель настоятельно советую убедиться, что поверхность, к которой будет прикручиваться корпус микросхемы, должна быть как можно более ровной, так как микросхема закреплена с двух сторон и если где-то есть *бугор*, тогда можно просто разделить дело, а это очень недешево и по времени, и по потерям денег.

    Микросхема давно снята с производства, считается довольно большой редкостью, в связи с чем появилось много китайских (и не только) подделок. Розничные цены за 1шт начинаются от 20$, пока на 100% не известны, что будет внутри.

  • Mars 33 говорит:

    Теперь хочу собрать себе стереоусилитель на двух микросхемах с импульсным блоком питания. Узнал об этом из книги «3500 ЧИПОВ УСИЛИТЕЛЯ МОЩНОСТИ НИЗКОЙ ЧАСТОТЫ…» Но слышал, что все это микросхемы TDA 2003; ТДА 2004; ТДА 2005; 2010 …; Плохо. У меня уже был такой бит, валялась микросхема TDA 2003, собрал на ней усилитель, а она сгорела, микросхема расплавилась. Может кто точно знает на какую нагрузку микросхема TDA 2025 и мощность 50 ватт, больше в книжке пишет 4 ОМ. А тут, я так понимаю, он пишет на 8 ОМ. І сколько ампер ему нужно? Если кто собирал, подскажите, хорошо ли работает микросхема сразу сгорает? Пожалуйста, оставьте комментарий с видповиду на этот вопрос …

  • AndReas говорит:

    Mars 33 , о нагрузке:

    Нагрузка может быть как 4 Ом, так и 8 Ом

    Если смотреть в таблицу характеристик, то там указано, что выходная мощность 45…50 Вт будет на нагрузке 8 Ом и напряжении 32 В.
    Если говорить о микросхемах ТДА, то только сгорела сразу одна микросхема из этой серии — TDA 2005. А вот, например, TDA 2030 работает отлично, даже при КЗ. Так что вывод могу сделать только один, а именно не все ТДА плохие. По соотношению цена/качество — отличные микросхемы.

    • ▼ Показать все комментарии ▼

  • AndReas говорит:
  • AndReas говорит:

    Пробовали ли вы искать TDA2025 в Интернете?
    Смотри здесь _http://www.relcomp.ru/products/view/138425

  • Lexa777 говорит:

    спасибо, попробую сделать)

  • AndReas говорит:

    Так же есть прикольная схема на 2х канальный усилитель 22Вт. Там тоже минимум деталей и одна микруха.

    А вы не пробовали пользоваться поиском?
    Усилитель на микросхеме TDA1552

  • Lexa777 говорит:

    можно заменить TDA2025 на TDA2025Q? что означает буква «К»?

  • AndReas говорит:

    Lexa777, TDA2025Q можно использовать. Буквенные индексы могут означать небольшую разницу в параметрах или отличие конструкции корпуса микросхемы.

  • Lexa777 говорит:

    K174UN12 — двухканальный электронный регулятор громкости и баланса каналов.
    Схема подключения:

    В звуковоспроизводящем оборудовании они обычно используются вместе.

  • Тони говорит:

    то есть tda вообще нужен?

  • AndReas говорит:

    Для этой схемы усилителя на 50Вт нужен именно TDA2025

  • Тони говорит:

    Кстати, а почему на эскизе печатной платы от плюса к минусу кроме конденсатора 100мкФ есть еще конденсатор 0,1мкФ, хотя его нет на принципиальной схеме?

  • AndReas говорит:

    Этот керамический конденсатор расположен на контактах блока питания для фильтрации высокочастотных помех от блока питания. А на схеме он не указан потому, что по идее керамический конденсатор должен быть неотъемлемой частью блока питания любого усилителя.
    P.S. А для лучшей фильтрации сетевых помех в дополнение к электролиту и керамике используется ферритовое кольцо. Это если провода от источника слишком длинные.

  • Тони говорит:

    Спасибо за разъяснение. Извините, что не знаю элементарных вещей

  • AndReas говорит:

    Мы всегда рады помочь радиолюбителям любого уровня подготовки. Мы все с чего-то начинали и до сих пор многого не знаем.

  • алик говорит:

    а вот на муз центре у меня не пашет. Сам починить не могу, а везти в ремонт дорого, поэтому думаю на Тедашку 2050 клепать, а питание там в центре тоже 40В и акустика по параметрам (ом и вата) — подходящее. дешево и сердито — как вы думаете????????

  • АндРеас говорит:

    Обзор радиоконструктора MX50 SE.
    Лучший из несложных самодельных УНЧ средней мощности?
    Вам интересно? Тогда читайте обзор!
    Мультиобзор: усилитель, корпус, предусилитель, конденсаторы и прочее.

    Предисловие. Зачем ты собрал этот УНЧ?

    У меня возникла идея быстро собрать простой компактный УНЧ не очень большой мощности. Изначально планировалось собрать УНЧ на LM1875 — . Приобрел китайский кит в качестве базового тестового макета, корпуса и трансформера. После сборки конструктора выяснилось, что УНЧ на этой микросхеме при максимальных напряжениях питания не может нормально работать на нагрузке 4 Ом — микросхема быстро нагревается, не успевает отдавать тепло радиатору. И отключается для термозащиты. Меня это не устраивало. Так как были куплены самые дорогие радиодетали (корпус и трансформатор), решил поискать схему для другого компактного УНЧ. В комментариях к отзыву тов. Физик и тов.. html#comment2043615) порекомендовали сабж. Решил попробовать собрать этот УНЧ. Это было в мае. Сейчас декабрь. УНЧ в сборе 🙂

    Перечислим параметры хорошего «народного» УНЧ
    1. Должен быть дешевым
    2. Не содержать высокодефицитных деталей
    3. Простота сборки и настройки
    4. Иметь достаточную мощность
    5. Должен хорошо музицировать и иметь хорошие характеристики.

    LJM MX50 SE является кандидатом на это звание. Радиоконструктор можно купить за 12 долларов на электронных площадках ebay и aliexpress. Обычная цена около 15-16$. Я указал другого продавца на ebay. Тот, у кого он был куплен, сейчас не продает этот товар.

    Другие варианты этого кита

    На али-ебее продают распаянные версии этого кита (стоимость 8-10$) дороже. Есть киты с выходными транзисторами Saken 2SA1295/2SC3264 или 2SA1186/2SC2837. Они стоят намного дороже. Проверить оригинальность транзисторов невозможно. Поэтому лучше купить дешевый кит, а потом купить транзисторы на выходные в проверенном месте и установить на отлаженную плату.
    Китайцы продают вариант MX100 (искал по этому названию) — такой же как MX50 SE, но на одной плате: два канала, блок питания и защита акустики от постоянной + задержка включения.


    Продаются в виде кита, собранной платы или даже собранного УНЧ. В эту версию пихаются и дорогие сакены с перемаркировкой KEC:


    Если бы не моя ситуация с готовым корпусом и трансформатором, то скорее всего купил бы готовый УНЧ и довел до ума. Как это можно сделать — смотрите ниже. Во время работы над этим проектом я не знал о существовании MX100.
    Продают силовые трансформаторы, штампы для подключения, радиаторы на транзисторы, корпуса и т.д. для этого УНЧ


    Комплектация
    Пришла посылка с небольшой сумкой, двумя платами и деталями:


    По качеству односторонней печатной платы претензий нет. Все сделано отлично. Легко паяется. Все подписано.


    Выходные транзисторы южнокорейский KEC. Изготовлено по лицензии Toshiba. Они стоят копейки. Соответственно, их никто не подделывает. Выводы не намагничиваются.


    Прочие радиодетали, если кому интересно



    На международном форуме народ отметил хорошее качество радиодеталей за такую ​​небольшую цену. Электролиты «Рубикон», обычные филиппинские конденсаторы и многое другое. Как можно проверить правда это или нет? Доверимся международному сообществу радиолюбителей. Никаких лишних деталей (обшивку транзистора не считаем). Ставят все, что указано на доске.

    Сборка
    Все это хозяйство собирается не спеша часа за четыре-пять.


    Трансформатор на 200-250 Вт с двумя вторичными обмотками на 18 В чередования (у меня, правда, трансформатор с 4-мя вторичными обмотками на 18 В — поэтому там два диодных моста). Блок питания — диодный мост и два электролита по 4700 мкФ на 50 В на каждую из шин. Питание УНЧ двухполярное. 26 Вольт на шину после выпрямителя.

    На стенде:


    Выходные транзисторы устанавливаются через прокладки на радиатор так, чтобы не было прямого контакта между металлической пластиной и радиатором.
    Правильно собранный усилитель не нуждается в настройке и начинает работать сразу при подключении нагрузки и подаче сигнала. Но страшно сразу включать. Поэтому стандартная процедура оформления заказа. Вместо того, чтобы нагрузить выход силовым резистором 8 Ом, закоротить вход. Первое включение через лампочку. Если лампочка вспыхнула и сразу потухла, ничего не задымилось и не взорвалось, то все ок. Иначе беда — проверьте монтаж, сопли, транзисторы. Далее проверяем питание на плате УНЧ и постоянное напряжение между выходом УНЧ и землей. Должно быть до 30 мВ. У меня в первой версии все было шикарно на обоих каналах :


    Отключить вход, закороченный на массу и лампочку. Если вы все же боитесь подключать колонки и подавать сигнал, то воспользуемся звуковым генератором и осциллографом. И подадим на вход тестовый сигнал — синус 1кГц:


    Должен получиться ровный неискаженный синус. Получаем максимальную мощность Pmax = 80 Вт Pmax = 58 Вт на нагрузку 8 Ом. С питанием 26 В на одной шине. Далее идет обрезка. На вход подавался сигнал Vpp = 1,6 В. На меньших мощностях с синусоидой тоже все ок на разных частотах.

    Почему я указываю Vpp (напряжение между максимальным и минимальным значением сигнала) на входе ULF

    Потому что такой сигнал показывает мой генератор на его экране, а так мне удобно отлаживать когда я смотрю на его экран


    Скормим прямоугольник:


    Тут тоже все шикарно.

    Теперь подключаем динамик (желательно через схему защиты постоянного выхода) и можно слушать музыку.

    Все эти работы по сборке и тестированию УНЧ можно выполнить в выходные — часов в 6 свободного времени. Отладки УНЧ почти нет. Все работает сразу. Все готово? НЕТ. Начинается самое не интересное — доводка до готовой конструкции. Эта тонкая настройка занимает около 90% процентов усилий и времени, чем сборка схемы.

    Первым делом выбираем корпус для УНЧ. Все остальное диктует корпус. Самоделки начинаются с корпуса, а потом все остальное — платы, блоки питания и так далее.

    Рама
    У меня был такой кейс:


    Искал на ebay «Полностью алюминиевый корпус усилителя amp Enclosure DAC Box 260*270*90mm L163-67»
    Стоил около 4800 рублей (75$) с доставкой. Самая дорогая радиодеталь.
    Внешние размеры: Ширина 260мм Высота 90мм Глубина 270мм
    Внутренние размеры: Ширина 250мм Высота 80мм Глубина 205мм


    В комплекте аксессуары для сборки, ножки, блок питания, кнопка переключения входа, ручка регулировки громкости, кнопка включения. Разъемов RCA и динамика нет.

    Пришел в разобранном виде. Хорошо упакован. Идет хорошо. Не криво. Дырочки все на месте. Все аккуратно покрашено. Ни следа ни малейшей царапины. Достаточно прочная краска. В комплект входят платы переключения входов на реле (крепятся непосредственно к входным гнездам) и плата управления этим переключателем на микросхеме (питание 12 В переменного тока). 92. Толщина подложки 6 мм.

    Минусы корпуса:
    1. Слабая кнопка питания SW-3. При неаккуратной сборке может сломаться. Лучше купить на Али ЗИП — «AC 250V 2A/8A Latching SPST Push Button Power 2Pin Switch SW-3 Switches»
    2. Селектор каналов не запоминает включенный вход при выключении питания. Центральный вход всегда включен.
    3. Так как блок реле припаян прямо к разъемам, получается плохо читаемая схема.
    4. На дне корпуса нет вентиляционных отверстий. Только сверху.
    5. Для того, чтобы все части корпуса соединились между собой, нужно счистить краску — иначе части корпуса не будут звенеть и не будут образовывать экран.
    6. Когда окончательно собрал УНЧ, обнаружил, что если на вход не подключен источник сигнала или в разъеме нет заглушки на землю, то при переключении на этот вход на максимальной громкости сигнал с другого входа очень тихо слышно (конечно, если он есть). Грешу на разводку земли на входных RCA разъемах — спаял их все вместе и подключил к плате селектора. Возможно, лучше было протянуть отдельные провода от каждого разъема RCA к регулятору громкости или общему заземлению? Если кто знает причину — подскажите.

    Мощность для УНЧ

    Силовой трансформатор
    Как известно, мощность и качество УНЧ определяется его блоком питания. Силовой трансформатор и блок питания.
    Силовой трансформатор — общая мощность 200-250 ВА (Ватт) на два канала (стерео). Первичная — 220 В. Две вторичные обмотки. Еда биполярная. Вторичная зависит от нагрузки. Разработчик этого комплекта появляется на международном форуме под ником LJM_LJM. Он рекомендует следующие вторичные напряжения для акустики с импедансом:
    2 Ом — 12 В переменного тока — после выпрямителя около 17 В
    4 Ом — 18 В переменного тока — после выпрямителя около 26 В
    8 Ом — 25 В переменного тока — после выпрямителя около 35 В

    Естественно, возможно подключение акустики с более высоким импедансом к УНЧ меньшей мощности. Мощность уменьшится. Если подключить акустику 4 Ом к варианту питания 35В, то этот эксперимент приведет к выходу из строя выходных транзисторов KEC B817/D1047. Туда нужно установить другие транзисторы. Также не рекомендуется поднимать напряжение питания выше 35В. Выход из строя транзисторов, ухудшение параметров, пересчет схемы, изменение схемотехники… Люди с международного форума замучили схему в симуляторе и признали, что детали из набора — оптимальная схема. По параметрам, схемотехнике, деталям, цене. LJM_LJM написал, что если вам нужно больше мощности, купите другой комплект.

    Решил остановиться на трансформаторе на 250 Ватт с вторичным питанием 18 В. Получаем УНЧ 4 Ом (максимум 100 Вт) или 8 Ом (максимум 60 Вт). В ЧиД был такой троид транс «Торел ТТП250 (2х2х18В, 3,5А), Тороидальный трансформатор, 2х2х18В, 3,5А» — купил за 2300 руб. Четыре вторичные обмотки позволят вам либо сделать «двойное моно», либо использовать две обмотки на каждом плече, используя двухполупериодный выпрямитель. В ходе экспериментов я сделал две схемы, но в итоге остановился на варианте «двойное моно» — отдельный блок питания на канал.

    Между трансформатором и корпусом имеется силиконовая изолирующая прокладка. Так как блок питания у меня сверху трансформатора, то я его тоже сверху заизолировал такой же прокладкой.

    В конце сборки у трансформатора от Torel выявилась такая особенность — он немного гудит, если его включить в розетку в одной из комнат квартиры. Немного гудит даже без нагрузки. При нагрузке гудит так же. В закрытом корпусе его практически не слышно. В помещении, где отлаживался УНЧ, все было ок. Разные провода от счетчика на входе в квартиру идут в разные комнаты. Грешу на качество проводки в квартире, блок питания в сети и качество трансформатора от Торел. На всякий случай заказал еще один на замену. Когда придет, попробую сначала протестировать. Если все ок, заменю. Первый раз столкнулся с этим.

    Источник питания
    Стандартные конденсаторы выпрямителя и фильтра.


    Диодные мосты собраны на диодах Шоттки MBR20100CT. Я установил их на маленькие радиаторы. Даже при полной нагрузке они не греются. Конденсаторы фильтра — Nichicon Elko Low ESR 35V 4700 мкФ. Нормально, не для звука. Брал в Германии на ebay. По два на плечо. Всего 8 штук. Общая емкость составляет 37 600 мкФ.

    Шунтирующая SMD-керамика 0,1 мкФ. Припаял напрямую к выводам конденсатора. Резисторы для разрядки конденсаторов — 2 Вт 4,7 кОм. предохранители 2А. Я немного накосячил — диоды индикации питания на шинах пришлось ставить после предохранителей. Устанавливал раньше. Я не переделывал. Потом добавил между конденсаторами фильтра резистор 5 ватт 0,68 Ом для уменьшения пульсаций (CRC фильтр) — но решил от них отказаться — замкнул накоротко. На уровень УНЧ фона они не повлияли. Сделал печатку с ЛУТ:


    Источник питания 220 В имеет предохранитель на 2 А. Я не устанавливал плавный пуск. Предохранитель не перегорает от заряда конденсаторной батареи при включении. Я также установил фильтр EMI 10A после выключателя питания перед трансформаторами — искал на ebay по словам «250VAC 10A Power Line EMI Filter Three Lines Metal Corps EMI Filter CW1B-10A-L»

    Защита от переменного тока для постоянного напряжение и задержка при включении
    Я использовал вот такой комплект с ebay — «UPC1237 Speaker Protection Board DIY KIT Used Japan OMRON Relay for Dual Channel» стоимостью около 10$


    Я выбрал защиту по размеру. Сейчас думаю, что лучше самому сделать две отдельные защиты для двойного моно. Защита оказалась не очень удобной — нет светодиода индикации состояния срабатывания и светодиода индикации питания. Немного доработал, добавив функцию Mute (временно отключать звук) — впаял тумблер (вывел на лицевую панель) в разрыв дорожки с 7 вывода микросхемы UPC1237 или подал питание со шлейфа на плату защиты на первую ногу через тумблер — не помню как сейчас сделал.

    Питание защиты — отдельный трансформатор 12В. Одна вторичная обмотка этого трансформатора для защиты переменного тока, вторая для питания модуля входной коммутации.

    Защита срабатывает при появлении на входе постоянного напряжения 2В:

    Схема УНЧ. UPGRATE


    Китайцы взяли схемотехнику УНЧ от
    … Немного не принципиально изменили и использовали недорогие детали, разработали печатную плату.

    Это усилитель мощности B-класса. Ток покоя задается резистором R17.

    Напишу о возможных апгрейдах. Идеи я взял с международного форума и из статьи Jake Rothman «Комплект усилителя мощности MX50 — Part-1/Part-2» Everyday Practical Electronics 2017 №5 и №6.

    Полезные апгрейды
    1. Из комплекта , заменить входной конденсатор на что-то более приличное емкостью от 1 до 4,7 мкФ. Есть место для большого конденсатора. Вы можете попробовать такие пленки, как Wima MKP, неполярные электролиты и многое другое. Я пробовал разные варианты, которые у меня были. Больше всего мне понравился звук с неполярными электролитами Nichicon BP-S-GB 2,2uF 50V. Купил в Швейцарии на Ebay.

    2. С2 установлена ​​пленка Wima 330pF. При рекомендованной емкости 470 пФ басов было слишком много.
    3. Установить схему Буша — резистор и дроссель — эмалированный провод на каркас, намотанный на резистор 2 Вт 4,7 Ом на выходе УНЧ. Припаяйте выводы катушки к выводам резистора и установите в разрыв вывода УНЧ.

    Нейтральные апгрейды — которые не принесли пользы
    1. Остальные обычные конденсаторы поменял на качественные — Wima. Никаких изменений в звуке и измерениях не заметил. Оставил те что были в ките.
    2. Замена выходных транзисторов. Ставил оригинальные Sanken 2sa1186/2sc2837 и Toshiba 2Sa1943/2Sc5200 (подозрение на качественную подделку) — изменений в звуке не заметил. Остался KEC B817/D1047 — смысл тратиться и искать оригиналы, если со стоком хорошо работает.
    3. Поменял T9 на 2SC3071 по совету из статьи Everyday Practical Electronics. Я не заметил никаких изменений. Постоянная на выходе увеличилась до 40 мВ.

    Вредные апгрейды
    1. В статье Повседневная Практическая Электроника предлагается припаять резистор к предохранителям в БП — чтобы он дымил если предохранитель перегорит


    Тяжело припаять предохранитель, а то на каждый новый, если он сгорит. Он торчит сверху. Не всегда удобно. Светодиоды лучше ставить после предохранителей.
    2. В статье Повседневная Практическая Электроника предлагается установить защиту от короткого замыкания на выходе УНЧ:

    Эту защиту я реализовал в виде дополнительной зарядки, которая крепится над выходными транзисторами к отверстиям для крепления платы усилителя:


    Защита срабатывает — пробовал закоротить выход. Отключено. Убираем КЗ — все продолжает играть, как ни в чем не бывало. Но от этой защиты резко повысился уровень фона.
    Без защиты:


    С защитой:


    Фон слышен из-за динамиков даже на малой громкости во время пауз в музыке. Сначала я думал, что это из-за блока питания, заземления или проводки. Нет — именно эта самая защита. Фон не зависел от расположения платы усилителя. По этой причине я решил не устанавливать эту защиту.
    3. Предусилитель. Вдруг нужен предусилитель для этого УНЧ. Такой предусилитель рекомендуется — ищется на Али по словам «Плата предусилителя Mini P7 для MX50»:

    Аналогично я собрал c:


    С помощью резистора 22кОм можно регулировать усиление этого предусилителя. Я сделал это 3 раза. Не помню какой резистор там был впаян. Я планировал сначала встроить его в УНЧ. Питание от блока питания первой версии (общий блок питания на два канала). На «семейном» фото первой версии усилителя питания (в центре) и до (нижний левый угол):


    В той версии был один блок питания на два канала. Питался от основных шин через линейные стабилизаторы на 12В. В результате УНЧ начал самовозбуждаться (синусоидальное искажение — дергающийся синус) и через некоторое время сгорели выходные транзисторы. От внешнего питания — все ок. Вывод — если нужен пред — то отдельный трансформатор или обмотка на основной транс для него. У меня не было места для третьего трансформатора, поэтому я сделал это без пред. Если я делаю что-то внешнее — например, это 92. Общий провод подключен к плате усилителя, а не к модулю защиты динамиков. На защите акустической системы есть точка соприкосновения для двух каналов — смешиваются сигналы и теряется стереоэффект. Поэтому я подключил его таким образом.


    Другие фотографии без верхней крышки



    Получилось в корпусе вот такой усилитель:


    Другие фото



    Вес:


    По сравнению с корпусом Hi-Fi 430 мм:

    Измерения.
    Сразу после включения. Резистор в обрыве цепи блока питания 0,5 Ом. Ток покоя по закону Ома = 40,8 мА:


    За 20 мин. Ток покоя по закону Ома = 36,8 мА:


    Усилитель входит в ограничение при входном сигнале 1,6 В (между максимальным и минимальным сигналом).

    Стандартные сигналы. Нагрузкой является резистор 8 Ом. 1 кГц.
    Синусоида (входной сигнал 1,5 В между максимальным и минимальным сигналом):


    Рассчитаем мощность. Pmax = 54 Вт. Pср = 27 Вт.

    Прямоугольник:


    Треугольник:


    На разных мощностях и частотах не наблюдается искажения в виде меток.

    Измерения в программе RMAA проводились при мощности Pmax = 34,5 Вт, Prms = 17,25 Вт. При больших мощностях начинаются искажения в спектре. При меньшем они уменьшаются.


    Рейтинг звука
    Нет фона. Точнее, на максимальной громкости с закороченными на землю входами фон около 100 Гц перестает быть слышен в 10 см от динамика. Помех от сотового телефона нет. Время «разогрева» УНЧ составляет около 20-30 минут. На максимальной громкости за час мои радиаторы нагреваются до 30 градусов — на них можно держать руку. На маленьком обычном — холодно. Звук чистый. Бас, высокие — все в норме. Звук чистый и прозрачный. На моих основных полочных колонках Mission M51 играет нормально. На динамиках AEG LB 4720 низкие сильно стучат, как молотком. Однако другие усилители (кроме JLh2969) имеют тот же эффект. По сравнению с другими УНЧ играют (субъективно) лучше усилители на микросхемах TDA2030/TDA2050/LM1875(), LM3886(), TDA7294(). JLh2969() играет приятнее и «детальнее», «теплее». Клон Naim NAP250 резче, жестче и динамичнее. Все оценки субъективны 🙂

    Общий балл
    По 5 характеристикам хорошего «народного» УНЧ эта схема отличная. Так его характеризуют все, кто его повторял. Мощности достаточно, чтобы озвучить комнату. Также на базе (из-за компактности плат, небольших радиаторов) его собирают радиолюбители для встраивания внутрь акустики, многоканальных усилителей или приемников.
    +137 +235

    Полный УНЧ 2 x 50 Вт на LM3886 + NE4558.

    Как вы уже поняли из названия статьи, ниже представлен проект полноценного стереоусилителя, реализованного на микросхеме LM3886. Блок предварительного усилителя с регуляторами громкости, высоких, средних и низких частот построен на двух операционных усилителях NE4558. Все регуляторы установлены непосредственно на плате усилителя. На плате также имеется блок питания, который включает в себя диодную сборку и сглаживающие конденсаторы, поэтому переменное напряжение поступает на плату от трансформатора через блок предохранителей. Мощность каждого канала 50 Вт на нагрузку 8 Ом. Гармонические искажения — 0,03%.

    Вообще на различных форумах радиолюбителей много информации об интегральных усилителях мощности звукового сигнала, в основном идет сравнение таких МК как TDA7293/94 и LM3886. Многие предпочитают последнее. Ну в общем дело вкуса и что есть под рукой, а мы сразу перейдем к проекту принципиальной схемы на TDA3886:

    В принципе по схеме должно быть все понятно, на входе между на двух половинках микросхем NE4558 расположены регуляторы тембра, через спаренный регулятор громкости сигнал поступает на входы каналов усилителя мощности, ниже показана схема защиты акустики от постоянного напряжения на выходе усилителя, исполнительный элемент которой реле. Слева показаны схемы питания конечного каскада, а ниже двухполярный блок питания микросхем NE4558, собранный на интегральных стабилизаторах 78L12 и 79.Л12.

    Резисторы с маркировкой «RES» в блоке питания — 2Вт 300 Ом.

    Разъем J5 (Term-A) на плате усилителя предназначен для подключения датчика температуры на температуру 70°С (если вы будете его использовать). Если нет, поставь перемычку.

    Выходные катушки намотаны непосредственно на резисторы номиналом 10 Ом (мощность 1 Ватт), 10…12 витков проводом 1,2 мм.

    В нашем распоряжении оказалась следующая картинка платы усилителя (чтобы увеличить картинки, кликните по их изображению):

    В результате конвертации в формат LAY6 получили следующее:

    И фото вид платы формата LAY6:

    Интегральные стабилизаторы питания микросхем темброблока установлены на алюминиевом пластину через изоляцию, пасту и втулки. Диодная сборка, обе микросхемы усилителя мощности и регулятор напряжения, от которого питается блок защиты, установлены на одном основном радиаторе также через изоляцию. Реле с обмоткой 12 вольт и двумя группами переключающих контактов.

    Блок предохранителей подключен перед платой усилителя мощности. Печатная плата данного блока показана на следующем изображении:

    Содержит четыре фильтрующих конденсатора емкостью 2х100н и 2х220н, и пару предохранителей на 6А. 50 ватт на выходе в нагрузку 8 Ом будет при напряжении питания ±35 вольт. Соответственно нужен трансформатор с двумя вторичными обмотками по 25 вольт чередующимися каждая. Для нагрузки 4 Ом выберите или намотайте трансформатор с переменным напряжением 2 х 20 В на вторичной обмотке. Диодная сборка в блоке питания не менее 6 Ампер, лучше на 10.

    Схему усилителя, печатные платы и исходники вы можете скачать одним файлом с нашего сайта. Размер архива — 1,85 Мб.

    • Усилитель звука 50 Вт на операционный усилитель. TPA3116 Усилитель класса D Схема


    Одна из разработок фирмы «Филипс» — микросхема TDA1514A — может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительных подбор транзисторов, а схема его включения лишь немногим сложнее обычного операционного усилителя.

    Еще раз перечислю достоинства микросхемы TDA1514:
    — приемлемая цена
    — высокая мощность, до 50 Вт!
    — низкий уровень искажений
    — термозащита
    — нет щелчка при включении/выключении

    Могу сказать, пожалуй, она и правда хорошо поет.
    Вернее, пела… Наверное, поэтому и перестали выпускать. Маркетинг, блин.
    Лови момент, лови, если сможешь. Уходя на природу…

    Ниже приведены части статьи Н. Сухова и различные дополнения.

    До недавнего времени любители высокоточного (Hi-Fi) воспроизведения звука относились к возможности создания качественного УМЗЧ на одной микросхеме с определенной долей скептицизма. Ведь нельзя считать качественным усилитель с выходной мощностью менее 5 Вт и гармоническими искажениями более 1%, которые могут создаваться на широко распространенных, в телевизорах МС К174УН7 (на этой микросхеме, усилители в магнитофонах серии «Маяк 233»).

    Несколько серьезнее будет усилитель, выполненный на микросхеме. К174УН19 (аналог) с выходной мощностью до 20Вт и гармоническими искажениями порядка нескольких десятых долей процента. Но настоящих меломанов такой усилитель не удовлетворит. Они предпочтут гораздо более сложный дискретный транзисторный усилитель с на один-два порядка меньшими гармоническими искажениями. Создание такого усилителя — задача не из легких, и для неопытных радиолюбителей она часто оборачивается кучей сгоревших транзисторов и разочарованием.

    Одна из новых разработок фирмы «Филипс» — микросхема TDA1514A — может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а его схема включения (рис. 1) лишь немногим сложнее обычного операционного усилителя.

    Микросхема выполнена в пластиковом 9-выводном корпусе типа SOT131A размером 12,0х23,7 мм (шаг выводов 2,54 мм), что позволяет легко разместить все элементы схемы (без радиатора и блока питания) на печатной плате размером 80х25 мм. Как видно из рис. 1, транзисторы выходного каскада имеют две системы защиты от перегрева и перегрузки по току. В таблице приведены характеристики, заявленные производителем.

    Испытания усилителя , собранного по схеме, рекомендованной производителем на рис. 1 (установка заняла не более 15 минут), проводились автором при питании от стабилизированных источников напряжением +27,5/-27,5 Вольт и подключении к эквивалентная нагрузка в соответствии со стандартом IHF A202, рекомендованная для тестирования усилителей мощности звука (1). Смещение нуля на выходе усилителя составило -84,8 мВ, что соответствует спецификации производителя, но примерно на порядок больше, чем у престижных Hi-Fi дискретных усилителей, обычно со специальными подстроечными резисторами для установки «нуля». Недостаток легко устраняется включением последовательно с резистором R2 неполярного конденсатора емкостью не менее 50 мкФ или введением подстройки нуля по любой из схем, используемых для обычных операционных усилителей. В тихом режиме потребление тока по обеим шинам питания составило 53 мА. Отсюда можно сделать вывод, что транзисторы выходного каскада работают в режиме класса АВ без отсечки коллекторного тока.

    При увеличении амплитуды входного сигнала с частотой 1 кГц ограничение происходит при выходном напряжении 16,4В (среднеквадратичное), что соответствует мощности 67,2Вт. На нагрузке сопротивлением 4 Ом и 33,6Вт на нагрузке 8 Ом.
    При работе на нагрузку 4 Ом нижняя полуволна ограничивается несколько раньше положительной, что свидетельствует о небольшой асимметрии выходного каскада.

    Спектр выходного сигнала при работе на фиктивную нагрузку IHF A202 и выходной мощности 9Гармониками до 16-й насыщается 5% порога ограничения, но уровень гармоник не превышает -90дБ, а это соответствует очень низкому коэффициенту гармоник для микросхем УМ — не более 0,01%…
    С выходная мощность 67,2 Вт при нагрузке 4 Ом, усилитель потребляет 1,9 А тока, что соответствует потребляемой мощности 104,5 Вт и КПД 64% — цифры обычные для усилителей с выходными каскадами класса АВ. При пониженном напряжении питания +/- 15 Вольт максимальное выходное напряжение снижается до 9 В..2В (21Вт/4Ом) при токе потребления 1А. Минимальное напряжение питания, при котором сохраняется работоспособность, составляет +/- 8,5 Вольта. При этом выходное напряжение составляет 4,6В (5,3Вт/4Ом), а потребляемый ток 0,55А.

    Частотная характеристика усилителя в диапазоне 20Гц….20кГц имеет неравномерность 0,5дБ, а на частоте 100кГц есть горб 4дБ, приводящий к небольшим всплескам на фронтах переходной характеристики. Затухание вершин прямоугольного импульса частотой 1 кГц не превышает нескольких процентов и объясняется наличием сравнительно небольшого конденсатора на входе разделительного конденсатора, образующего ФВЧ с отсечкой частотой 8 Гц резистором R1.
    Скорость нарастания выходного напряжения при работе на нагрузку IHF A202 составила 7,5В/мкс для положительного падения напряжения и 15В/мкс для отрицательного, что с большим запасом обеспечивает полную выходную мощность даже на верхней границе звукового диапазона, а также гарантирует отсутствие динамических и интермодуляционных искажений при работе с реальными звуковыми сигналами.


    Схемы защиты проверены на перегрузку по току и перегрев путем короткого замыкания выхода и извлечения микросхемы из радиатора. Обе схемы обеспечивают автоматическое восстановление рабочего режима после снятия перегрузки.

    Проверка запаса устойчивости осуществляется путем подключения емкостной нагрузки к выходу усилителя. Стабильность сохраняется при эквивалентной емкости нагрузки до 0,47 мкФ. При подключении нагрузки емкостью 202мкФ (общепринятый в мировой практике тест для изучения стабильности Hi-Fi усилителей) рекомендуется последовательно с нагрузкой включать цепь стабилизации LR для предотвращения выхода микросхемы из строя , отсекая емкостную нагрузку и формируя дополнительный полюс АЧХ от контура обратной связи. К сожалению, сквозной ток транзисторов выходных каскадов, возникающий при самовозбуждении, не ограничивается схемой внутренней защиты, что при отсутствии токовой защиты по блоку питания может привести к выходу микросхемы из строя.

    Корпус микросхемы электрически соединен с выводом 4 (минусовая шина питания), поэтому на одном радиаторе можно разместить несколько микросхем без изолирующих прокладок.

    Схему включения можно упростить, исключив цепь вольтодобавки R4R5 и конденсатор 220 мкФ, при этом вывод 7 соединить с выводом 6. При этом максимальная выходная мощность снижается на 4 Вт, но подавление напряжения питания рябь улучшается. При соединении контактов 3 и 4 микросхема переходит в дежурный режим с пониженным энергопотреблением (18мА).

    Вывод
    Микросхема имеет очень хорошую линейность и пригодна для создания усилителей мощности высокой точности. При мостовом соединении двух микросхем можно получить мощность 100 Вт на нагрузке 8 Ом с коэффициентом гармоник 0,01%. Параметры микросхемы действительно конкурируют с параметрами таких усилителей на дискретных элементах, как Барк, Одиссей, Вега и других. Микросхема является хорошей альтернативой «дискретным» для тех, у кого нет достаточного опыта или времени на настройку и доводку сложных схем. Схему включения целесообразно дополнить параллельной LR-цепочкой (L=10-20 мкГн, R=10-20 Ом), включенной последовательно с нагрузкой, и схемой подстройки «нуля» на выходе. Для уменьшения крутизны вершины прямоугольного импульса желательно увеличить емкость конденсатора на входе до 5 мкФ.

    Дополнение из личной переписки

    Вот еще одна схема включения, нарисованная более удачно.

    List of components:
    R1 — 20k C1 — 1uf
    R2 — 680R C2 — 220pF
    R3 — 470k C3 — 3. 3uF
    R4 — 20k C4 — 470nF
    R5 — 3.3R C5 — 22nF
    R6 — 150R C6 — 220мкФ
    R7 — 82R C7 — 470нФ

    Вариант пломбы:

    Готовый усилитель — распаяны два канала на одной плате:

    Дополнение от Александра Воробьева, двухканальная плата

    Сама конструкция собрана на двух одинаковых микросхемах и представляет собой 2-х канальный (стерео) усилитель с выходной мощностью 100 Вт (2×50Вт). Входной сигнал поступает на ФВЧ, образованный резисторами R1 (R9), С1 (С11), R2 (R9), С2 (С12) и далее на 1-ю ногу микросхемы. От этих цепочек фильтров отказываться не стоит, так как частоты ниже 20Гц и выше 30кГц, в основном, это интерференционные сигналы и интермодуляционные частотные составляющие, которые могут существенно испортить звуковую картину.

    Коэффициент усиления каскада задается отношением резисторов R5 (R13)/R3 (R11) и для данной схемы равен 30.
    Цепочка R6 (R14), R7 (R15), С4 (С15) называется «вольтодобавка» и служит для питания предконцевого каскада микросхемы повышенным напряжением. Это позволяет увеличить общую выходную мощность усилителя на 10%-20%. По распространенному мнению, это несколько ухудшает динамические характеристики, поэтому для любителей эксперимента вполне можно исключить из схемы цепи R7 (R15), С4 (С15), а вместо R6 (R14) поставить проволочные перемычки. ). Без вреда для микросхемы.

    Конденсаторы С3 (С6), С5 (С13), С9, С10 необходимы для устранения индуктивной составляющей цепей питания и служат для устранения возбуждения усилителя на частотах выше звукового диапазона. Цепь R8 (R16), C8 (C16) играет аналогичную роль.
    Выходные обмотки силового трансформатора и диоды выпрямителя, не показанные на схеме, должны обеспечивать ток силой 3А при переменном напряжении 18в — 22в. Очень удобно для этого использовать трансформатор от старых телевизоров ТС180. Сетевую обмотку оставляют без изменений, а вместо других обмоток наматывают новую, проводом диаметром не менее 1 мм.

    В этой статье я расскажу вам о микросхеме TDA1514A

    Введение

    Начну немного с грустного. .. На данный момент производство микросхемы прекращено… Но это никак не значит, что она сейчас «на вес золота», нет. Приобрести его можно практически в любом радиомагазине или на радиорынке по цене 100 — 500 рублей. Согласитесь, дороговато, но цена абсолютно справедливая! Кстати, на мировых интернет-площадках типа eBay и Aliexpress они намного дешевле…

    Микросхема имеет низкий уровень искажений и широкий диапазон воспроизводимых частот, поэтому ее лучше использовать на полнодиапазонных динамиках. Люди, собиравшие усилители на этой микросхеме, хвалят ее за высокое качество звука. Это одна из немногих микросхем, которые действительно «качественно звучат». По качеству звука он ни чуть не уступает популярным ныне TDA7293/94. Однако при допущении ошибок при сборке качественная работа не гарантируется.

    Краткое описание микросхемы TDA1514A

    Данная микросхема представляет собой одноканальный Hi-Fi — усилитель класса АВ, мощность которого составляет 50Вт. Микросхема имеет встроенную защиту СОАР, тепловую защиту (защиту от перегрева) и режим «Mute»

    К достоинствам можно отнести отсутствие щелчков при включении и выключении, наличие защит, низкие гармонические и интермодуляционные искажения, низкое термическое сопротивление, и более. Из недостатков выделить практически нечего, кроме провала с «ходовым» напряжением (блок питания должен быть более-менее стабильным) и относительно высокой цены

    Внешний вид микросхемы TDA1514A

    Микросхема выпускается в корпусе СИП с 9 длинными ножками. Шаг ножек составляет 2,54 мм. На лицевой стороне надписи и логотип, а на задней радиатор — он подключен к 4 ноге, а 4 нога «-» питание. По бокам есть 2 проушины для крепления радиатора.

    Как отличить оригинал от подделки?

    Этот вопрос задают многие, постараюсь вам ответить.

    Итак. Микросхема должна быть аккуратно выполнена, ножки должны быть ровными, допускается незначительная деформация, так как неизвестно как с ними обращались на складе или в магазине

    Надпись… Можно сделать как белой краской, так и с обычный лазер, две микросхемы выше для сравнения (обе оригинальные). В том случае, если надпись нанесена краской, на микросхеме ВСЕГДА должна быть вертикальная полоса, разделенная петелькой. Пусть вас не смущает надпись «ТАЙВАНЬ» — ничего страшного, качество звука таких копий ничуть не хуже, чем без этой надписи. Кстати, почти половина радиодеталей производится на Тайване и в соседних странах. Эта надпись встречается не на всех микросхемах.

    Так же советую обратить внимание на вторую строчку. Если он содержит только цифры (их должно быть 5), это чипы «старого» производства. Надпись на них шире, да и радиатор может иметь другую форму. Если надпись на микросхеме нанесена лазером и вторая строка содержит только 5 цифр, то на микросхеме должна быть вертикальная полоса

    Логотип на микросхеме должен присутствовать, и только «PHILIPS»! Насколько мне известно, выпуск прекратился задолго до основания NXP, а это 2006 год. Если вам попадется эта микросхема с логотипом NXP, то одно из двух — микросхема снова начала выпускаться, либо типичный «лево»

    Также требуется наличие углублений в виде кружочков, как на фото. Если их нет, то это подделка.

    Возможно, еще есть способы определения «левши», но не стоит так сильно напрягаться в этом вопросе. Есть лишь единичные случаи брака.

    Технические характеристики микросхемы TDA1514A

    * Входное сопротивление и коэффициент усиления регулируются внешними элементами

    Ниже представлена ​​таблица ориентировочных выходных мощностей в зависимости от источника питания и сопротивления нагрузки

    Схема включения микросхемы TDA1514A

    Так было в даташите. Громоздко и некрасиво, поэтому пришлось перерисовывать:

    Схема немного отличается от той, что предоставлена ​​производителем, все приведенные выше характеристики как раз для ЭТОЙ схемы. Отличий несколько и все они направлены на улучшение звука — в первую очередь устанавливаются фильтрующие емкости, убирается «вольтодобавка» (о ней чуть позже) и изменяется номинал резистора R6.

    Теперь более подробно о каждом компоненте. С1 — входной блокировочный конденсатор. Он пропускает через себя только переменное напряжение сигнала. Это влияет и на АЧХ — чем меньше емкость, тем меньше НЧ и, соответственно, чем больше емкость, тем больше НЧ. Я бы не рекомендовал ставить больше 4,7 мкФ, так как производитель все предусмотрел — при емкости этого конденсатора равной 1 мкФ усилитель воспроизводит заявленные частоты. Используйте пленочный конденсатор, в крайнем случае электролитический (желательно неполярный), но не керамический! R1 уменьшает входное сопротивление и вместе с C2 образует входной фильтр помех.

    Как и в случае любого операционного усилителя, здесь можно установить коэффициент усиления. Это делается с помощью R2 и R7. При этих номиналах КУ составляет 30 дБ (может незначительно отклоняться). C4 влияет на срабатывание защиты SOAR и Mute, R5 влияет на плавный заряд и разряд конденсатора, в связи с чем отсутствуют щелчки при включении и выключении усилителя. C5 и R6 образуют так называемую цепь Цобеля. Его задача – предотвратить самовозбуждение усилителя, а также стабилизировать АЧХ. C6-C10 подавляют пульсации питания, защищают от падения напряжения.
    Резисторы в этой схеме можно брать любой мощности, я например использую стандартные 0,25Вт. Конденсаторы на напряжение не менее 35В, кроме С10 — я использую в своей схеме на 100В, хотя должно хватить и 63В. Все компоненты перед пайкой необходимо проверить на исправность!

    Кроме всего прочего, микросхема TDA1514A также подразумевает различные варианты включения, вот примеры:

    Схема подключения TDA1514A с «вольтодобавкой»

    Данный вариант схемы взят из даташита. Отличается от вышеописанной схемы наличием элементов С3, R3 и R4.
    Эта опция позволит вам получить до 4Вт больше заявленного (при ±23В). Но при таком включении могут немного увеличиться искажения. Используйте резисторы R3 и R4 на 0,25 Вт. Не выдержали на 0,125Вт. Конденсатор С3 — 35В и выше.

    Мостовая схема включения TDA1514A

    Данная схема требует использования двух микросхем. Один дает положительный сигнал на выходе, другой отрицательный. При таком включении на 8 Ом можно снять более 100Вт.

    По словам собравшихся, эта схема абсолютно работоспособна и у меня даже есть более подробная таблица примерных выходных мощностей. Она ниже:

    А если поэкспериментировать, например подключить нагрузку 4 Ом на ±23В, то можно получить до 200Вт! При условии, что радиаторы не будут сильно греться, 150Вт легко потянутся в микросхемный мост.

    Этот дизайн подходит для сабвуферов.

    Питание микросхемы двухполярное (и так понятно из схем включения), и желательно использовать стабилизированное.
    Но в принципе можно и «по старинке» — диодный мост и несколько больших конденсаторов.

  • Марс 33 говорит:

    Вот хочу собрать себе стереоусилитель на двух микросхемах с импульсным питанием. Об этом я узнал из книги «3500 МОЩНОСТНЫХ УСИЛИТЕЛЕЙ НИЗКОЙ ЧАСТОТЫ…» Но слышал, что все это микросхемы TDA 2003 года; ТДА 2004; ТДА 2005; 2010 …; Плохо. У меня уже был такой бит, валялась микросхема TDA 2003, собрал на ней усилитель, а она сгорела, микросхема расплавилась. Может кто точно знает какую нагрузку выдержит микросхема TDA 2025 при мощности 50 ватт, больше в книжке пишет 4 ОМ. А тут, я так понимаю, он пишет на 8 ОМ. І сколько ампер ему нужно? Если кто собирал, подскажите, хорошо ли работает микросхема сразу сгорает? Пожалуйста, оставьте комментарий с видповиду на этот вопрос …

  • AndReas говорит:

    Mars 33 , о нагрузке:

    Нагрузка может быть как 4 Ом, так и 8 Ом

    Если смотреть в таблицу характеристик, то там указано, что выходная мощность 45…50 Вт будет при нагрузке 8 Ом и напряжении 32 В.
    Если говорить о микросхемах TDA, то мой сгорела сразу только микросхема из этой серии — TDA 2005. А вот, например, TDA 2030 работает отлично, даже при КЗ. Так что вывод могу сделать только один, а именно не все ТДА плохие. По соотношению цена/качество — отличные микросхемы.

    • ▼ Показать все комментарии ▼

  • AndReas говорит:
  • AndReas говорит:

    Пробовали ли вы искать TDA2025 в Интернете?
    Смотри здесь _http://www.relcomp.ru/products/view/138425

  • Lexa777 говорит:

    спасибо, попробую сделать)

  • AndReas говорит:

    Так же есть прикольная схема на 2х канальный усилитель 22Вт. Там тоже минимум деталей и одна микруха.

    А вы не пробовали пользоваться поиском?
    Усилитель на микросхеме TDA1552

  • Lexa777 говорит:

    можно заменить TDA2025 на TDA2025Q? что означает буква «К»?

  • AndReas говорит:

    Lexa777, TDA2025Q можно использовать. Буквенные индексы могут означать небольшую разницу в параметрах или отличие конструкции корпуса микросхемы.

  • Lexa777 говорит:

    К174УН12 двухканальный электронный регулятор громкости и баланса каналов.
    Схема подключения:

    В звуковоспроизводящем оборудовании они обычно используются вместе.

  • Тони говорит:

    то есть tda вообще нужен?

  • AndReas говорит:

    Для этой схемы усилителя на 50 Вт нужен именно TDA2025

  • Тони говорит:

    Кстати, а почему на эскизе печатной платы от плюса к минусу кроме конденсатора 100мкФ есть еще конденсатор 0,1мкФ, хотя его нет на принципиальной схеме?

  • AndReas говорит:

    Этот керамический конденсатор расположен на контактах блока питания для фильтрации высокочастотных помех от блока питания. А на схеме он не указан потому, что по идее керамический конденсатор должен быть неотъемлемой частью блока питания любого усилителя.
    P.S. А для лучшей фильтрации сетевых помех в дополнение к электролиту и керамике используется ферритовое кольцо. Это если провода от источника слишком длинные.

  • Тони говорит:

    Спасибо за разъяснение. Извините, что не знаю элементарных вещей

  • AndReas говорит:

    Мы всегда рады помочь радиолюбителям любого уровня подготовки. Все мы с чего-то начинали и до сих пор многого не знаем.

  • алик говорит:

    а вот на муз центре у меня не пашет. Сам починить не могу, а везти в ремонт дорого, поэтому думаю на Тедашку 2050 клепать, а питание там в центре тоже 40В и акустика по параметрам (ом и вата) — подходящее. будет дешево и сердито — как думаете????????

  • АндРеас говорит:

    Этот простейший усилитель звуковой частоты способен отдавать мощность 50 Вт на каждый из четырех каналов. Это добавляет до 200 Вт звуковой мощности. И это, как оказалось, не предел. Микросхема, на которой построен усилитель, может дать 80 Вт на канал на 2-х омную нагрузку.
    В наше время собрать мощный усилитель своими руками не составляет труда. И все это благодаря современной элементной базе.
    Сегодня речь пойдет о простом усилителе на микросхеме TDA7560, который легко может изготовить человек, практически не разбирающийся в электронике.

    Микросхема Philips TDA7560 просто находка, особенно для тех, кто раньше с ней не сталкивался. Его давно облюбовали как начинающие радиолюбители, так и автомобилисты за низкое напряжение питания. У микросхемы TDA7560 есть полный, но более старый аналог — TDA7388, чуть менее мощный.

    Характеристики усилителя

    Выходная мощность:
    • При нагрузке 4 Ом максимальная 4 х 50 Вт.
    • При нагрузке 4 Ом номинал 4 х 45 Вт.
    • При нагрузке 2 Ом максимальная мощность 4 х 80 Вт.
    • При нагрузке 2 Ом номинал 4 х 75 Вт.
    • Напряжение питания от 8 до 18 вольт.
    Другие характеристики см.

    Схема усилителя


    Схему включения микросхемы всегда можно посмотреть в . Все просто и очевидно: слева четыре входа, справа четыре выхода на акустические системы. Естественно вход можно замкнуть между собой, но не выход. Каждый вывод микросхемы должен быть нагружен на свою акустическую систему.
    С этим, думаю, вопросов не будет. Единственное, что стоит уточнить, так это выходы «ST-BY» и «MUTE». «ST-BY» — дежурный режим, обычный сразу подключается к плюсу питания и усилитель всегда активен. «НЕМОЙ». — это режим отключения звука, обычный тоже подключается к плюсу питания и усилитель всегда становится активным. Для этого на плате есть перемычки.

    Плата усилителя


    Платы изготавливаются на обычной ЛУТ за несколько десятков минут. Скачать можно здесь:

    (Скачиваний: 2817)


    После пайки и сборки усилителя не забудьте установить микросхему на радиатор, желательно большой, если вы меломан, любящий громкость.

    Применение усилителя

    Микросхема изначально разрабатывалась для использования в качестве усилителя мощности звука в автомагнитолах. Поэтому использование этого усилителя в автомобиле — отличный выбор. Но учтите, что желательно использовать толстые силовые провода. Также может потребоваться значительное увеличение емкости конденсаторов фильтрации питания.
    Встроенный усилитель также отлично подходит для домашнего использования. Запитать его можно от старого компьютерного блока питания, как это сделал я в свое время. А использование радиатора охлаждения с вентилятором значительно уменьшит его размеры.
    Думаю тут ничего сложного нет, но если кому что-то непонятно, жду ваших вопросов в комментариях. Спасибо всем!

    Доброе время суток. Наконец-то у меня появилось свободное время, так что его нельзя тратить зря. Не скажу, что я очень люблю работать, но потом, что запчасти валяются без дела, меня очень раздражает. Вот так и получился следующий усилитель. Он был собран на базе достаточно популярной 9-ки. 0– х лет микросхема tda1514a, у которой очень хороший звук, его можно сравнить с lm3886, звук довольно похож. У микросхемы куча всяких защит, кому интересно, читайте сами скачав.

    Это второй стереоусилитель на таких микросхемах., которую я собирал, первая была собрана еще в те годы, когда только вернулся из армии. Усилитель служил мне верой и правдой, работой остался очень доволен, хоть и собран на внешнем монтаже. Как- потом ко мне в гости приехал мой друг, с которым мы вместе служили, ему понравился мой усилок и он попросил его продать, я не согласился его продать, а просто отдал мне.

    С тех пор прошло довольно много времени, но потом, как звучал этот усилитель, на моей памяти. Собрав потом не мало усилителей, я не почувствовал того звука, нет — усилители были вполне приличные, но звук был другой.

    Не так давно мне удалось раздобыть парочку ОРИГИНАЛЬНЫХ микросхем tda1514a, чему я был несказанно рад. Взяв старый справочник, нашел там схему и описание, по факту вариантов включения было три: нормальное, нормальное без вольтодобавки и моста. У меня не было нагрузки на асфальт, и желания, не лишней пары микросхем. Больше всего понравилось включение без вольтодобавки по схеме, при этом звук значительно улучшился, хотя выходная мощность был несколько снижен.

    Изначально пробовал включать с повышением напряжения, в итоге получил 67 Ватт на 4 Ома, при этом звук был неплох, но одно из плеч то увеличивалось по амплитуде относительно другого, то уменьшалось. В итоге отключил вольтодобавку, по сути выкинул конденсатор и резистор и все, снова включил, попробовал еще раз нагрузить и посмотреть что будет с сигналом, сигнал не увеличился выше 15 В и затем начало обрезаться вершина синусоиды, что характерно почти сразу в обоих плечах. Включив музыку, послушал около часа, снова включил вольтодобавку и тут же выключил, звук действительно стал немного хуже, стало как-будто с басами что- хрипит, и начинает свистеть на ВЧ, но это только мое субъективное мнение.

    В общем, решил сделать только без схемы вольтодобавки. Мощность и так неплохая и чистая, и 5-6 Вт меня не устроит. P Рикинул как все будет на пломбе, выложил и отложил на время. Когда освободился – начал *лепить*. Получилось довольно неплохо, сделал уплотнитель под обрезки стеклотекстолита, которые у меня были, чтобы они не валялись без дела, Поэтому они получились такие маленькие, но компоновка по всем правилам.

    Нашел старый корпус от спутникового тюнера, *модифицировал его напильником* и в итоге имеем вот такой усилитель.


    Блок питания аналоговый, трансформатор от усилителя Вега 10у120с, радиаторы от него тоже, все очень подходит и по мощности и по габаритам, и рекомендованный блок питания практически идеально выдержан.

    Теперь немного о том самом звуке. Усилитель абсолютно не прихотлив к динамикам, отлично отыгрывает любые музыкальные жанры (стили или как там это называется). У него нет предпочтений, как у ламповиков или ИТУНов. При прослушивании динамиков Y90, очень хорошо зарекомендовал себя, мощность ощущалась как говорящая — *по взрослому*, при этом искажения не появлялись почти до упора выкрученной ручки регулировки громкости. Всем желающим повторить собранный мной усилитель настоятельно советую убедиться, что поверхность, к которой будет прикручен корпус микросхемы, как можно ровнее, так как микросхема закреплена с двух сторон и если где-то есть *бугор*, тогда можно просто разделить дело, а это очень недешево и по времени, и по потерям денег.

    Микросхема давно снята с производства, считается довольно большой редкостью, в связи с чем появилось много китайских (и не только) подделок. Розничные цены за 1шт начинаются от 20$, пока на 100% не известны, что будет внутри.

    • Блок молотковый პასიური ტონერული მარეგულირებელი

    ქვემოთ მოწყობილობა აქვს კარგი ხარისხის ხარისხის ჟღერს დაბალი ხმაურის დონეებს, ასევე აქვს შემოვლითი (პირდაპირი რეაგირების) ფუნქცია, ამავე დროს, სქემის არ შეგაშინებს მათხოვარი რადიო მოყვარულებს. სქემის პასიური საფუძველი მოიცავს e.j.james- ის მიერ აღწერილი განვითარებას 1948 წელს, ხოლო ყველა ერთად ერთად ერთად ერთად ერთად ერთად ერთად ის მუშაობას მუშაობას «1952 წლის ნიმუშს» გამოიყურება კასკადი კასკადი, წელს ეს საქმე ოჰ, რომელსაც შეუძლია ამპლიტუდა, «შეჭამეს» (ამპლიტუდის ხუთჯერ ან -13db!) საშინელი. ნებისმიერი რადიო aMateler- სთვის წყაროების ანალიზი ანალიზი (რომელშიც ისტორიული უზუსტობები აღინიშნება აღინიშნება), გადაწყდა პატარა რამის ექსპერიმენტი:

    სამწუხაროდ, სიხშირის რეაგირების სქემები არ ჰქონდათ დრო, რომ ამოიღონ მაგრამ მოდელის შედეგს ვაძლევთ ტონის კალკულატორის პროგრამას პროგრამას დრო რომ ამოიღონ მაგრამ მოდელის შედეგს ტონის დასტის კალკულატორის პროგრამას პროგრამას პროგრამას ეს სქემა აღსანიშნავია r5-r6- ის გამოყენებისათვის, რომელიც უზრუნველყოფს სიხშირის აღზრდას შუა რიცხვებში. ეს რეზისტორები არ არიან e.j.james- ის განვითარებაში «a, ასე რომ სიმულაცია მათ გარეშე გარეშე 🙂 თუმცა, ეს არ იმოქმედებს საერთო შთაბეჭდილებაზე შთაბეჭდილებაზე მხოლოდ სიხშირის ლიფტის ჯგუფი იქნება ფართო ფართო.

    მაგრამ მინდა მეტი მეტი: კიდევ უფრო დიდი ზრდა ზრდა და კერძოდ hf, ასე რომ საუბარი ზღვარი, თუმცა თქვენს შემთხვევაში შეიძლება სრულიად განსხვავებული. პირიქით, არა შემთხვევაში შემთხვევაში, მაგრამ თქვენს აკუსტიკაში :). მაგალითად, Vega 50as-106- ის Berdy- ის რადიო მწუხარების გამოცდილებისაგან გამოცდილებისაგან, rrr up-001- ში სიხშირის სიხშირის კორექტირება საერთოდ არ შეესაბამებოდა, მას შემდეგ, ბასი ძნელია დარეკვა, ვიდრე Hum). თუმცა, Ragge Radiotehnika rrr S50b- ის წარმოებული აკუსტიკური სისტემების შესახებ შესახებ, შესაძლებელი იყო მისაღები ხარისხის ხარისხი. მიუხედავად იმისა, რომ ყველაფერი ეს არის პამპინგი, რადგან ის შეასწორებს შთაბეჭდილებას შთაბეჭდილებას, სიხშირის და, თუ გამაძლიერებელი დაზიანებულია, ხორციელდება სხვა, მაგალითად, პარამეტრული კორექტირებით არა მხოლოდ განმტკიცებისას, არამედ სიხშირისა და სიკეთის გადაადგილების შესაძლებლობა შესაძლებლობა. მაგრამ ჩვენ შევიკრიბეთ აქ ძვირფასო აკუსტიკის ხარვეზების გამოსწორება?

    სულ +6 БД ძირითად სიხშირეზე, და +5 БД მაღალი. БД БД შუა სიხშირის ტერიტორიაზე გადაწყდება ou. მე ვაღიარებ, ცოტა ძალიან ცოტა რამ გახდა. ჩართულობაში, მარეგულირებლის რთულია მყარი რეაგირების მისაღწევად მისაღწევად (უფრო სწორად, რომ არ მივაღწიოთ ყველაფერს), ამიტომ გადაწყდება, რომ დაამატოთ მოწყობილობა, რომელიც გამოდის рампа. ეს შეიძლება სასარგებლო თქვენი გამაძლიერებელი საშუალებებით უფრო «მოწინავე». შესასვლელი და ყველა შესასვლელისა და გასვლის მარტივი დახურვა დახურვა (პირველ შემთხვევაში, C3 Конденсатор იხურება შედეგად, ზედა დაეცემა, მეორე — rf და lc- ის, სიმართლე მცირე ლიმიტებში) არ შეიძლება აქ. აქედან გამომდინარე, შესაძლებელია განახორციელოს გადართვა სარელეო ტორტი კონტაქტებით კონტაქტებით (ტიპი res-9, РГК-14 და ა.შ.).

    ცალკე ცალკე შეეხო ჯაჭვის ბლოკში გადაადგილების თაობაზე თაობაზე. შმელევის ცნობილი ექსპლუატაციის ექსპლუატაციაში, რომლის დიზაინს იმპორტირებული იმპორტირებული წარმოების კერამიკა, ფართოდ გავრცელებული კერამიკა, გამომავალი გაჯერებული იყო ჰარმონიკით, რომელიც იშვიათად იგრძნო. ალბათ ამ ბრმა გამოცდაში სხვა სხვა სხვა სხვა სხვა სხვა სხვა მე არ შენიშნა ეს, მაგრამ მე ღრმად დეპონირებული მეხსიერებაში მეხსიერებაში. ამ დიზაინში, გადავწყვიტე ექსკლუზიურად ქაღალდის ქაღალდის საფუძველზე. რა თქმა უნდა, აქ აღწერს იმპორტირებული კაპიტალების გამოყენების გამოცდილებას ასობით დოლარისთვის, მაგრამ ამბობენ ამბობენ, ვიდრე მდიდარი :). БМТ-2, БМТ-2, БМ-2 და МБМ სერიის Конденсаторы

    ასე რომ, როდესაც მონაცემების გამოყენებისას გამოყენებისას, პირველი, რაც უნდა გაკეთდეს, არის კონტეინერის შესაფასებლად და შეისწავლოს გარე დაზიანება (განსაკუთრებით BMT-2). MBM სერიის Condenter- ის ნიმუშებიდან ნიმუშებიდან 90% -ს ჰქონდა ნომინალური მოცულობა 40-50% -ით, რაც კიდევ ორი ​​\ U200B \ U200B ტოლერანტულია. კონტეინერის გაზომვა საშუალებას აირჩიოთ აირჩიოთ აირჩიოთ წყვილი 2 არხზე, რათა უზრუნველყოს სიმეტრიული კორექტირება. პირველი ჩართულობა განაჩენი ცალსახად სასურველია ჩინური კერამიკის გამოყენებისათვის. მისი სირცხვილი, ვერ შევძელი კაპიტატორი კაპიტატორი rf cupry- ში, ამიტომ ctc სერიის იყენებდნენ იყენებდნენ, ფართოდ ლამპა ტელევიზორებსა და სხვა სხვა მოწყობილობებს. სხვა საკითხებთან ერთად, ეს აქვს კარგი თერმული სტაბილურობა სტაბილურობა. ვერცხლისფერი მოოქროვილი ხმის იყო გავლენა ხმის 🙂 (თუმცა მას შემდეგ, რაც შევსების ცოდნა ამ კონდენსატორის, ხმა თანდათანობით დაიწყო მტკივნეული და … :)). გრაფიკა, რომელიც მოხდა:

    მარეგულირებელი მაქსიმუმს გარდამავალია გარდამავალია:


    მარეგულირებელი მინიმუმამდეა:


    მოწყობილობის სქემა:

    9004

    მოწყობილობის სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა სქემა. %: არა უმეტეს 0,02.

  • კორექტირების დიაპაზონი, არანაკლებ: LC + -16 ДБ, RF + -17 ДБ.
  • შეყვანის: ~ 1м.

    • CG ინდიკატორები, სიგნალი / ხმაური დამოკიდებულია გამოყენებაზე. არჩევანი tl072- ზე დაეცა, (ეს არის ორმაგი ou კომპანია st) თავისი და გავრცელების ძალით. ოპერაციები, როგორიცაა NE5532, NJM4558, LM358 არის სრულყოფქლი ი ი შესაძლებელია ექსპერიმენტი ერთი ou (ერთად fp) tl071, ne5534, kr54444ud1,2, k157ud2 (კორექციის ჯაჭვების) და ასე შემდეგ. конденсаторы ჩიპის ოპერატიული ჩანაცვლებისთვის (თუ სხვა ou- ს ურჩევნია), რეკომენდირებულია Dip-8 პანელის ინსტალაცია შესაბამის ადგილას.

    მოწყობილობის ნაწილისთვის ნაწილისთვის, პარამეტრიული სტაბილიზატორი სტაბილიზატორი გამოიყენება ორი მხრისთვის + და — ნებისმიერი ელემენტების გამოყენების გარეშე, რადგან ამ სქემაში სულ მოხმარების ნაკლებია სტაბილიზაციის შესახებ შესახებ. ელექტროენერგიის მიწოდების ერთეული Ump- ის Пульсации- ის გამოწვეული Пульсации- ის გამოსაყენებლად, დიაგრამაში ორი ელექტროლიტი არსებობს. მათი კონტეინერი არის პატარა, რათა უზრუნველყოს დაბალი ინერცია. ასეთი პატარა აძლევს დაბალი ფონზე მოწყობილობის ფუნქციონირებას.

    რა უნდა უნდა, იმისათვის, რომ უზრუნველყოს მინიმალური ეს არ არის საკმარისი. შემცირება ფონზე დაეხმაროს დასაბუთების ცვლადი რეზისტორების. მარეგულირებლის ზოგიერთი ჯგუფი გამომავალია გამომავალია (მაგალითად, SP3-33-23). ჩემი განკარგულებაში აღმოჩნდა b- ჯგუფის ფართოდ გავრცელებული რეზისტენტული (ისინი არ არის შესაფერისი ბალანსის მორგება), რომლის შემთხვევაშიც, ქვიშის დამუშავების შემდეგ, მე დავამთავრე. მიწები შემცირდა ერთი წერტილი წერტილი (დაბალი სიხშირის კონტროლერის სხეული), საიდანაც მათ გაუგზავნეს ელექტროენერგიის მიწოდების ერთეულს umzch- ს. ფოტო მოწყობილობა და ნაბეჭდი Монтажная плата:

    ზომა PCB 140х60 მმ, აქ შეგიძლიათ ფაილი ფაილი ფორმატში . . გისურვებთ წარმატებას განმეორებით! .

    განიხილეთ Temboalk სტატია

    ნაწილი 1. როგორ გააკეთოთ გააკეთოთ «ხმა».

    მე ვმუშაობდი გამაძლიერებელი დიდი ხნის განმავლობაში, ყველა თქვენი საყვარელი, მაგრამ ძალიან პოპულარული ჩიპიTda 7294 datashantovsky «მოიცავს დებატებსᲛᲔ ᲕᲐᲠ. 1036. ეს ტანდემმა შეცვალა სიმსივნეები «Romance-222C» -ის გამაძლიერებებში KT808 და Timbre / Volume Roche Regulators K174UN10 / K174UN12, რომლის ხმაც კარგად …, თქვენ იცით, რა.4 ერთად რეგულირებადი გამომავალი წინააღმდეგობის მიხედვით itun სქემით. რამდენი ხანი ფიქრი, მე ეს ჩართვა ჩემი დასასრულიდან დასასრულიდან. მე დარწმუნებული ვარ, რომ მართლაც, მაღალი «გასაოცარია», და დაბალი, კარგად, უბრალოდ «აღარ არის საჭირო» :). ასეთი სქემის ხმა უკვე უფრო საინტერესო იყო, ვიედოcious. არ მახსოვს, როგორ გზები, მაგრამ საბოლოოდ ნიკოლაი ნიკოლაი ლიშმანოვას საიტზე, რომელიცლინორი. და იქ — სტატია შესახებ შესახებ TDA 7294 ერთად «Черт возьми კავშირი» — Мф. 1 ეწოდება … მას შემდეგ, რაც (უკვე წელიწადნახევარი წელიწადი) რომანტიკაში, ზედა ამ სქემისთვის მუშაობს. არსებობს გარკვეული «выделить» მისი ხმა … უფრო, მაშინაც კი, izya პაკეტი :). წაიკითხეთ პროMf. 1 აქ: http://lincor-lib.narod.ru/amps2.htm. და აქ არის სქემა ჩემი «განხორციელება»:










    დენის გამაძლიერებელი ხორციელდება სტანდარტული სქემა:


    ნახაზი ფიგურა ელექტროენერგიის მიწოდება ელექტროენერგიის გამაძლიერებელი.

    ნაწილი 2. ის ფაქტი, რომ «ფაფა გააფუჭებს» «კარგ ტემებიკას».

    ის ის ხმას ხმას «ხასიათი» .შემდეგნაირად პროექტის მიმოხილვაპროსტორი და ზღაპარი 3 U, ხარისხობრივი ვალი «იწვევს», რომ ეს ასეა, როგორც ჩანს, გაეცნოს ფილმებს ჩიპებზე. მე გადავწყვიტე და მივდივარ ექსპერიმენტში და «ირონია» Mf. 1 კოლექტორი OT. ზღაპარი 3 U. შეხედეთ, რომელი შეგიძლიათ აქ: http://yoooree.narod.ru/tale3u.html. ამ სასწაულის სქემა ასე გამოიყურება:


    2010 წლის დიაგრამა.

    OU შეიძლება გამოყენებულ იქნას როგორც LT 1356 და LT 1362. ეს უკანასკნელი, როგორც მოსმენა, ეს უფრო ცოტა უფრო საინტერესოა, მაგრამ მე შეიძლება ცდება. აქ, რაც მთავარია, გაითვალისწინოს საკმაოდ შესამჩნევი გათბობა გათბობა lt 1362, რომელიც შეიძლება თვითგამორკვევის შედეგი შედეგი. ამიტომ, მიზანშეწონილია თაობის არარსებობის შეოშემშეო ყველა ელემენტი, რომელიც მდებარეობს ქვემოთ მოცემულ პუნქტებში პუნქტებში ა. , ბ. , г. პირდაპირ მარცვლეულის ცვლადების შედეგებზე შედეგებზე.

    თქვენ შესანახი როგორც როგორც «ბიუჯეტი» ვარიანტი 7812-7912 სერიის სტაბილიზატორზე და «ორიგინალიდან» ზღაპარი 3 U. BP, ელექტროენერგიის გამაძლიერებელი bp- ისგან იკვებება. სტაბილიზატორის «ბიუჯეტის» სქემა შეიძლება ასე გამოიყურებოდეს გამოიყურებოდეს:


    Рис.3 სქემა ელექტროენერგიის მიწოდება рампа.

    ეპილოტი

    ამ მე შევეცადე ორი სქემის შერწყმა, რომელმაც უკვე დაიმსახურა თვითგამორკვევის აღიარება, მისი და და «ლამაზი» ხმა. ეს გამაძლიერებელი ძალიან «მობილური» და «ცოცხალი», თუ ეს შეიძლება ითქვას ხმაზე. ბასი — «მონუმენტური ბეტონის» და მუშაობის, Sch და Rag არის მარტივი და დეტალური. ვოკალი ძალიან გამომხატველი და გამჭვირვალეა. სვეტების «თამაში» თითქოს «სივრცეში» და არა «სვკუთრრრსთი». ნაცნობი, როგორც ჩანს, მუსიკა, თითქოს ახალი ხმა იმა იმა იმა იმა იმა იმა იმა იმა იკა ასე რომ, ჩემი რეგულარულად იური იური, აუდიოოკილიერი და ლინკი უხილავი, მაგრამ ძალიან მონაწილეობა ამ გამაძლიერებელი 🙂 9

    მარტივი ხელნაკეთი Timbre REGRESTATATORS-ის სქემები (სწრაფი), რომლებიც მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება მზადდება გამაძლიერებელი გამაძლიერებელი გამაძლიერებელი გამაძლიერებელი (K140uc20, K140uc12).

    განაკვეთების შეიცავს მინიმალურ ნაწილებს და შეიძლება შეგროვდეს ახალბედა რადიო მოყვარულთათვის მოყვარულთათვის. ეს მაჩვენებლები გამოყენებულ იქნას კომპლექსურ აუდიო მწარმოებელ აუდიო აპარატურაში: lf- ის გამაძლიერებებში, მიკროფონის გამაძლიერებლები, მიქსერები და მსგავსი.

    ორი ბენდი Тембр მარეგულირებელი ტრანზისტორი

    წარმოდგენილია tonmbra tombbbbmm- ის სქემების ერთ-ერთი მრავალრიცხოვანი მაგალითი. შემოეტანა ელექტრონული სქემა უძღვის კასკადით დაბალი გამომავალი წინააღმდეგობის წინააღმდეგობის, მაგალითად, эмиттер -повторитель (კასკადის კოლექციონერი კოლექციონერი) ან ou.

    ეს წინა ეტაპის დაბალი გამომავალი ეტაპის და ამ მარეგულირებლის ნორმალურ ოპერაციას.

    ნახაზი. 1. ტრანზისტორზე Timbre- ის ორი ბენდი მარეგულირებლის ეიქ ელირებლიქ ეის ეიქ ეიქ

    ელემენტები სქემისთვის:

    • R1 = 4.7К, R2 = 100к, R2 = 07к, R04 = 3к (LF), R3К, R5 = 5,6К,
    • R6 = 100К (ВЧ), R7 = 180К, R8 = 33К, R9 = 3,9К, R10 = 1 К;
    • С1=39Н, С2=30МКФ-1 ОБРФ, СЗ=5МКФ-20МКФ,
    • С4=2,2Н, С5=2,2Н, С6=30МКФ-100МКФ;
    • T1 — KT3102, KT315 მსგავსი.

    ორი ბენდი მარეგულირებელი მარეგულირებელი ou-ზე

    სურათი 2 გვიჩვენებს მაგალითს ორი ბენდი მარეგულირებლის სქემები tonmbra lf და rf Uch ოპერაციული გამაძლიერებელი (OU). ეს ელექტრონული სქემა წინ უსწრებს კასკადს OU- ზე. ეს უზრუნველყოფს ეტაპის დაბალი გამომავალი ეტაპის და ამ მარეგულირებლის ნორმალურ ოპერაციას.

    სქემის ოპერაციის გაზრდის მიზნით მიზნით მიზნით, მიზანშეწონილია u out-конденсаторы- ის დასკვნები დასკვნები 0,1 мкф, მაგალითად, км6 ტიპის. Конденсаторы

    ნახაზი. 2. Тембр- ის ორმხრივი მარეგულირებლის დიაგრამა (НЧ, ВЧ) OU- ზე.

    სქემის ელემენტები 2:

    • R1 \ U003D 11K, R2 \ U003D 100K (LF), R3 \ U003D 11K, R4 \ U003D 11K, R5 \ U003D 3,6K, R6 \ U003D 500K (HF), R7 \ U003D. 3,6К, R8=750;
    • С1=0,05мкФ, С2=0,05мкФ, СЗ=0,005мкФ, С4=0,1МКФ-0,47МКФ, С5=0,1мкФ-0,47мкФ;
    • ou — 140ud12, 140ud20, 140d8 ან სხვა სხვა ჩართულობა და სასურველია შიდა კორექტირებით;

    სამი полосовая гробница კონტროლის ou

    სამი ბენდი Timbre კონტროლის საუკეთესო კავშირი შედეგი, ვიდრე ორი ბენდი მარეგულირებელი.

    ფიგურა 3 გვიჩვენებს მაგალითს სამი ჯაჭვის სქემის სქემის სქემის tonmbra of NCH, SC და HF для Ung გადატანა OU. ეს ელექტრონული სქემა წინ უსწრებს კასკადს OU- ზე. ეს უზრუნველყოფს ეტაპის დაბალი გამომავალი ეტაპის და ამ მარეგულირებლის ნორმალურ ოპერაციას.

    სქემის სტაბილურობის მიზნით მიზნით მიზანშეწონილია მიზანშეწონილია ou out-конденсаторы- ის უფლებამოსილების დასკვნები 0,1 мкФ. Конденсаторы

    ნახაზი. 3. სამი სიმღერის ტონის მარეგულირებლის სქემა (НЧ, СК, HF)

    სქემის ელემენტები ფიგურაში 3:

    • R1 \ U003D 11K, R2 \ U003D 100K (LF), R3 \ U003D 11K, R4 \ U003D 11K, R5 \ U003D 1,8K, R6 \ U003D 500K (HF),
    • R7 = 1,8К, R8 = 280, R9 = 3,6К, R10 = 100К (СЧ), R11 = 3,6К;
    • С1=0,05мкф, С2 — Отсутствует, Сз=0,005мкф,
    • С4 = 0,1 МКФ-0,47МКФ, С5 = 0,1 мкФ-0,47 მფ,
    • С6 = 0,005МКФ, С7 = 0,0022МКФ, С8 = 0,001МКФ;
    • ou — 140ud8,140ud20 ან სხვა ou შიდა კორექცია (სასურველია) და ტიპის ჩართვა.

    ლიტერატურა: Рудомедов Е. А., Рудомец В.Е. ელექტრონიკა და Spy Passion-3.

    გარკვეულმა ცოტა ხნის წინ მიმართა საკმარისი ძალაუფლების გამაძლიერებელი და დაბალი, საშუალო მაღალი სიხშირეების გამაძლიერებელ არხებს არხებს. მანამდე, მეტი, ვიდრე ერთხელ თავად თავად, როგორც ექსპერიმენტი და, მე უნდა ვთქვა, ექსპერიმენტი ძალიან წარმატებული იყო. ხმის ხარისხიც იაფი სვეტები არ არის ძალიან მაღალი მნიშვნელოვნად გაუმჯობესებული შედარებით, მაგალითად, პასიური ფილტრების გამოყენებით საუბრობს. გარდა ამისა, შესაძლებელია შეცვალოს ზოლების სიხშირეები და თითოეული ინდივიდუალური ზოლის მოგება და, შესაბამისად, უფრო მთლიანი ხერხემლის გზების ერთიანი რეაგირების მისაღწევად. გამაძლიერებამ, მზა იქნა გამოყენებული, რაც, სანამ ეს არაერთხელ ტესტირება მარტივი სტრუქტურებში.

    სტრუქტურული სქემა

    ქვემოთ მოყვანილი გვიჩვენებს არხის 1 სქემას:

    როგორც ჩანს, გამაძლიერებელს აქვს სამი შეყვანა, რომელთაგან ერთ -ერთი მარტივი ვინილის ვინილის (ასეთი საჭიროების მქონე), შეყვანის შეცვლა წინასწარი (ასევე სამი Bld, hf / sch / nc- ის რეგულირებადი მიხედვით მიხედვით, მოცულობის კონტროლი კონტროლი, ფილტრის სამი შემსრულებლისთვის თითოეული ჯგუფის გაფართოების დონის კორექტირებით ტერმინალის გამაძლიერებლებისთვის ფილტრაციისა და ელექტროენერგიის შესაძლებლობით შესაძლებლობით სტაბილიზატორი დონის დონის კორექტირებით ტერმინალის გამაძლიერებლებისთვის ფილტრაციისა და ელექტროენერგიის შესაძლებლობით და სტაბილიზატორი დაბალი აქტუალური აქტუალური ტერმინალის გამაძლიერებლებისთვის ფილტრაციისა და ელექტროენერგიის შესაძლებლობით შესაძლებლობით სტაბილიზატორი დაბალი აქტუალური აქტუალური ნაწილისთვის ნაწილისთვის კასკადების გაძლიერება და ელექტროენერგიის შესაძლებლობით შესაძლებლობით სტაბილიზატორი დაბალი

    წინასწარი გამაძლიერებელი

    როგორც იყო სქემა, მეტი, ვიდრე ერთხელ, დადასტურებული, რომელიც, მისი სიმარტივისა და ხელმისაწვდომობის, აჩვენებს საკმაოდ კარგი თვისებები. სქემა (როგორც ყველა შემდგომი) გამოქვეყნდა რადიო ჟურნალში შემდეგ შემდეგ არაერთხელ გამოქვეყნდა სხვადასხვა ინტერნეტში ინტერნეტში:

    DA1- ზე შეყვანის კასკადი შეიცავს შეიცავს შეიცავს წყაროების კოორდინაციას კოორდინაციას და და და და და კოორდინაციას კოორდინაციას კოორდინაციას კოორდინაციას კოორდინაციას კოორდინაციას Тембр მარეგულირებელი პირდაპირ შეიკრიბება DA2- ზე. დიაგრამა არ არის капризный ზოგიერთი Напаживает ნივთები და არ საჭიროებს რაიმე დაწესებულება დაწესებულება. როგორც ou, ნებისმიერი გამოიყენება გამაძლიერებელი ხმის ბილიკები შეიძლება გამოყენებულ იქნას, მაგალითად, აქ (და შემდგომი სქემები) მე შევეცადე იმპორტირებული v4558, TL072 და LM2904. ნებისმიერი შესაფერისი, მაგრამ უკეთესი, რა უნდა უნდა, აირჩიოს ou ვარიანტები მცირე დონეზე ხმაური და მაღალი სიჩქარით (იზრდება კოეფიციენტი შეყვანის ძაბვის). (технические паспорта). რა თქმა უნდა, არ აუცილებელი, რომ გამოიყენოთ ეს სქემა, რომელიც საერთოდ არის შესაძლებელი, მაგალითად, არ არის სამი გზა, მაგრამ ჩვეულებრივი (სტანდარტული) ორი ბენდი ვალი. მაგრამ არა «პასიური» სქემა, არამედ შესასვლელთან შესასვლელთან და გასასვლელთან კოორდინაციის კასკადებთან ერთად.

    ბლოკის ფილტრები

    ფილტრაციის სქემები, ასევე, თუ სასურველია, თქვენ იპოვოთ ბევრი ბევრი, რადგან პუბლიკაციები მრავალბიბონის გამაძლიერებათა თემაზე არის საკმარისი. ამ ამოცანის მიზნით და მაგალითად მაგალითად, მე აქ რამდენიმე შესაძლო სქემს სხვადასხვა წყაროებში წყაროებში:

    — დიაგრამა, რომელიც ამ გამაძლიერებაშია გამოყენებული, რადგან დანაყოფების სიხშირე მხოლოდ შემდეგი, რაც საჭიროა «მომხმარებელმა» — 500 Гц და და და ჰქონდეს ჰქონდეს რაც » არაფერი.

    — მეორე სქემა, უფრო ადვილია OU.

    და კიდევ სქემა სქემა, ტრანზისტორებზე:

    როგორც წერდა, მე პირველი სქემა აირჩია, რომ შემსრულებლების შემსრულებლებისა და სიხშირეების სიხშირეების გამო. მხოლოდ თითოეული არხის (შემსრულებლების) შედეგებზე მარტივი მარეგულირებელი გამაძლიერებელი დონე დონე (როგორც ეს კეთდება, მაგალითად, მესამე სქემაში, ტრანზისტორებზე). რეგულატორები შეიძლება გადაეცეს 30-დან 100-მდე. საოპერაციო გამაძლიერებლები ტრანზისტები ყველა სქემაში შეიძლება შეიცვალოს თანამედროვე იმპორტირებული (სარდაფში გათვალისწინებით) სქემების პარამეტრების მისაღებად. კონფიგურაცია არ ყველა ამ სქემს, თუ არ გჭირდებათ ცვლილებების სიხშირეების შეცვლა. სამწუხაროდ, არ შესაძლებლობა შესაძლებლობა, რომ სიხშირეების გადანაწილება არ მაქვს, რადგან სქემები, მაგალითად, «მზად» და აღწერილობები ეს არ იყო ერთვის ერთვის.

    ფილტრაციის დიაგრამა დიაგრამა (სამი პირველი სქემა) დაემატა გათიშვა და და hf არხების მეშვეობით. ამისათვის, ორი p2k ღილაკის კონცენტრატორები დამონტაჟდა დამონტაჟდა, რომელთანაც თქვენ უბრალოდ დახურეთ ფილტრების კავშირი კავშირი კავშირი — R10C9 მათი შედეგებით შედეგებით — «hf- ის გამომუშავება» და «sc -output». звуковой сигнал.

    დენის გამაძლიერებლები

    თითოეული ფილტრის გამომავალიდან გამომავალიდან, TSG სიგნალები ელექტროენერგიის გამაძლიერებელი საშუალებებით, რომელიც ასევე შეიძლება რომელიმე ცნობილი სქემის მიხედვით, რაც მთელი გამაძლიერებელი საჭირო ძალაუფლების მიხედვით. მე მქონდა Умзч ცნობილ სქემაში რადიო ჟურნალ, 19 лет91 წლის 3, P.51. აქ «ორიგინალი წყარო» ბმულით, რადგან სქემის შესახებ შესახებ ბევრი მოსაზრებები და მისი მისი «ხარისხის» მიზეზით არის. ფაქტია, რომ შეხედვით ეს არის გამაძლიერებელი კლასის «b» სქემა «ნაბიჯი» ტიპის გარდაუვალი თანდასწრებით, მაგრამ ეს არ არის. დიაგრამამ გამოიყენა კასკადის ტრანზისტების ამჟამინდელი კონტროლი, რომელიც საშუალებას გაძლევთ მოშორებით ამ ჩვეულებრივი ჩვეულებრივი, სტანდარტული ჩართულობით. ამავდროულად, სქემა მარტივია მარტივია, არ კრიტიკული დეტალები დეტალები, რომლებიც გამოიყენება და ტრანზიტორებს არ საჭიროებს სპეციალურ შერჩევას პარამეტრებით, გარდა ამისა, სქემა მოსახერხებელია, რადგან გამომავალი ტრანზისტორი შეიძლება სითბოს ჩაიძიროს წყვილებში გარეშე ბალიშები, რადგან დასკვნები დაკავშირებულია წერტილი გასასვლელი სითბოს ჩაიძიროს გარეშე საიზოლაციო, რადგან დასკვნები წერტილი წერტილი გასასვლელი ერთ ჩაიძიროს გარეშე ბალიშები ბალიშები კოლექციონერთა დაკავშირებულია ტრანზისტორი , რომელიც მნიშვნელოვნად ამარტივებს დამონტაჟების გამაძლიერებელი:

    მხოლოდ იმისთვის, რომ მნიშვნელოვანია, რომ შეარჩიოთ ტერმინების ფუნქციონირების სწორი რეჟიმი რეჟიმი (რეზისტორების r7r8- ის შერჩევა)- ამ ტრანზისტების ბაზებზე «დასასვენებელ» რეჟიმში გამომავალი გამომავალი (სპიკერი) უნდა ძაბვის დიაპაზონში 0,4-0,6 ვოლტი. ელექტროენერგიის მიწოდება ასეთი გამაძლიერებლები (მათ, შესაბამისად, უნდა იყოს 6 ცალი), რომელიც 32 ვოლტს მიაღწია 2SA1943 და 2SC5200- ის გამომავალი ტრანზისტების შეცვლისას, რეზისტენტობის r10r12- ზე გაწევას ასევე უნდა გაიზარდოს 1,5 კომისია (სიცოცხლის სიცოცხლის ჯაჭვის შეყვანის შეყვანის წინააღმდეგობის გაწევას უნდა გაიზარდოს 1,5 კომისია (სიცოცხლის სტაბილიზატორებისთვის ჭამა შეყვანის შეყვანის წინააღმდეგობის ასევე შეიცვალა va4558, ხოლო «ნულოვანი პარამეტრების» ქსელი არ არის საჭირო საჭირო (შედეგები 2 და 6 დიაგრამაში) და, შესაბამისად, სარდაფში შეიცვალა, როდესაც მიკროკროგრამის паяль.

    UHC დენის მიწოდება

    როგორც ელექტრომომარაგება, ორი ტრანსფორმატორი, რომელიც ჩვეულებრივი, სტანდარტული დიაგრამის გასწვრივ, სტანდარტული დიაგრამა. LB полоса არხების ძალაუფლებისთვის (მარცხენა და მარჯვენა არხები) — 250 Вт სატრანსფორმატორო, сборы RIODE MBR2560 ტიპის კონდენსატორები კონდენსატორები კონდენსატორები 40 000 мкл x 50 ვოლტი ძალა მხრის. SCH და RF არხებისათვის — Трансформатор 350 ვატიდან (დამწვარი მიმღებიდან «Yamaha»), выпрямитель — ts6p06g- ის ასამბლეა ასამბლეა — 25 000 მიკროფონის x 63 ვოლტი მხრის ძალაუფლების შესახებ. ყველა ფილტრი ელექტროლიტური შედგენილია ფილმების კაპეტორებით 1 мкф x 63 ვოლტებით.

    ზოგადად, ელექტროენერგიის მიწოდება შეიძლება იყოს სატრანსფორმატოროთი სატრანსფორმატოროთი, რა უნდა, მაგრამ როდესაც ეს არის შესაბამისი. ამ შემთხვევაში გამაძლიერებელი ძალაუფლება განისაზღვრება მხოლოდ ელექტროენერგიის წყაროებით. ყველა წინასწარი გამაძლიერებელი (Grooboders, ფილტრები) ასევე ერთი ერთი ამ ტრანსფორმატორებისგან (შეიძლება რომელიმე მათგანისგან მათგანისგან), მაგრამ ბიპოლარული სტაბილიზატორის დამატებითი ბლოკით, შეიკრიბება MS ტიპის როლი (ან იმპორტირებული) ან ტიპის მიხედვით სქემები ტრანზისტორებზე ტრანზისტორებზე.

    დიზაინი გააკეთა გამაძლიერებელი გამაძლიერებელი

    ეს, ალბათ, ყველაზე მომენტი იყო წარმოების, რადგან შესაფერისი მზა სხეული არ ნაპოვნი და უნდა გამოგონება შესაძლებელი ვარიანტები :-)), რათა გამოეყენებინა ცალკე რადიატორები რადიატორები, გადავწყვიტე სხეული ავტომობილების 4-არხის გამაძლიერებელი, რათა გამოეყენებინა ცალკე რადიატორები რადიატორები რადიატორის ავტომობილების ავტომობილების ვარიანტები გამაძლიერებელი გამაძლიერებელი გამაძლიერებელი გამაძლიერებელი ვარიანტები ვარიანტები საკმაოდ დიდი ზომებიამის შესახებ შესახებ:

    ყველა «Insides» ბუნებრივად და განლაგება აღმოჩნდა დაახლოებით ასეთი (სამწუხაროდ მე არ გავაკეთებ შესაბამის ფოტო):

    — როგორც ჩანს, არსებობს ექვსი რადიატორის ქუდები UMPS და Предусилитель предусилитель საფასური. ფილტრის ბლოკის საფასური გაიზარდა, ამიტომ, ალუმინის კუთხის დიზაინი მაშინ დაფიქსირდა (ეს შეიძლება ფიგურებში ფიგურებში). ასევე, დამონტაჟდა ამ «ჩარჩო» ტრანსფორმატორები, выпрямители და მარაგების მარაგების ფილტრები.

    ნახვა (წინა) ყველა კონცენტრატორები და მარეგულირებელი იყო:

    უკანა ხედებით, დინამიკები და დაუკრავენ ბლოკზე (მას შემდეგ, რაც დაცვის სქემები გაკეთებულა დიზაინში სივრცის ნაკლებობის გამო არ გაართულებს სქემას):

    შემდგომი კუთხედან კუთხედან, რა თქმა უნდა , რა უნდა, დეკორატიული პანელებით, რათა უფრო მეტი «პროდუქტის» სახეობების პროდუქტი, მაგრამ უკვე «დამკვეთი» იქნება პირადი გემოვნების გემოვნების მიხედვით. და ზოგადად, ხარისხისა და ძალაუფლების თვალსაზრისით, დიზაინი საკმაოდ ღირსეული აღმოჩნდა. მასალა ავტორი: ანდრეი ბარარიევი (განსაკუთრებით საიტი საიტი ).

    მე მოვუსმინოთ მოვუსმინოთ, თუ როგორ არის კლასი D IRS2092 გამაძლიერებელი. მოკლედ
    ALI- ის ძიება გაკეთდა ბრძანებით. ინტერესთა გულისთვის, «როგორ ჟღერს» მისთვის, ასევე უბრძანა და ტაბლელები.
    მას შემდეგ, რაც გამაძლიერებელი კიდევ გზაზეა და დავალიანება დავალიანება — უკვე მოვიდა
    გააკეთეთ მიმოხილვა, ხოლო მასზე. როგორ იქნება გამაძლიერებელი და მიმოხილვა
    მისი გაზომვები.
    გამგეობა მოსწავლეზე კონვერტში მოვიდა. ნაკრები მოიცავს სემს
    ოთხი სახელურები რეზტბსტტსტტსტტსსი Тиски для флюса გარეცხილი пайка ნაკლები
    სუფთა. გაყვანილობა დაფის საშუალო. მარეგულირებელი ფოტოში — LEV- დან მარჯვნივ — HF, SCH, LF, მოცბუოცუუი


    ფორუმში დაყენებული OU NE5532P


    ასევე ფორუმში არის ძალაუფლების ჯაჭვები ჯაჭვები (L7812 და L7912) და выпрямитель.
    შეიძლება მსახურობდეს ac ძაბვა დენის დენის ტრანსფორმატორი
    საფასური.
    რეგულატორის სქემა მსგავსია


    ზოგიერთი რეზისტორების სხვადასხვა რაოდენობა და გავლის არარსებობა არარსებობა
    конденсаторы.

    ახლა ყველაზე მნიშვნელოვანი ის არის ტესტებ.
    ამ ტესტირება ტესტირება

    Creative Sound Blaster x-Fi ტიტანის პრო ერთად დახვეწა მთლიანად დაცული მიერ საპირისპირო მხარეს ბეჭდური მიკროსქემის ფორუმში, გამომავალი opa შეიცვალა opa2134, ყველა Кабельные конденсаторы არიან არიან მიერ კერამიკა.
    Ахх (ვარდისფერი ფერი — შედის გამომავალი шахтер, ლურჯი
    — კოლექციონერების მეშვეობით — შუა ყველა ტონი მარეგულირებელი მარეგულირებელი)


    იხილეთ მცირე ზრდა დაბალი სიხშირეები სიხშირეები მარეგულირებელი ქვემოთ 200 Гц) და წოდება
    მაღალი (ზემოთ 6 кГц)
    НК რეგულატორები პოზიციებზე


    SC მარეგულირებელი ექსტრემალურ პოზიციებზე


    RF მარეგულირებელი ექსტრემალურ პოზიციებზე

    წიგნი «THD», მარჯვენა არხი მოჰყვება შედარების გამო (ბარათის გამომავალიდან
    შესვლა), Bookstem Debades 0,016%, მინდა, რა თქმა უნდა. მე შევეცადე opa2134 ნაცვლად მშობლიურ ou-ს ნაცვლად, დამახინჯება ოდნავ შემცირდა, მაგრამ უმნიშვნელოა, სავარაუდოდ, საფასურის გამო არ არის საკმაოდ სწორად.


    სიხშირის წიგნების დამოკიდებულება (მარჯვენა არხი, რასაც მოჰყვება წვიმა წვიმა,
    ვარდისფერი ჩარტში ჩარტში)


    კოლექციონერი არ ინახავს სიგნალის ფაზას (მარჯვენა არხი მოყვება Rainbill- ს,
    ვარდისფერი ჩარტში)

    Дополнительная среда ხარისხის, ერთეული, მთავარი მთავარი ფერი)

    . ხელნაკეთობების წავა თუ კმაყოფილი წიგნი.
    დაგეგმილი დროს ნაკლებად სავარაუდოა სავარაუდოა, რომ მაღალი მაღალი
    ჰარმონიული დამახინჯება. მე ჯდება საფასური თავს, და შეაგროვოს კოლექცეოიიორიორიორიორიოიგს
    ვიმედოვნებ, რომ INFA იყო სასარგებლო.

    მე ვაპირებ შეიძინოს +16. რჩეულებში დამატება მომეწონა მიმოხილვა +36 +60

    Пассивный молотковый блок võimendi teha ise. Passiivne Tonvert regulaatorid

    Allpool olev seade on hea kvaliteet Kõlab ja madal müratase ning on ka funktsiooni möödumine (оценка обширности), samal ajal, lihtsus kava ei hirmuta kerja raadio amatöörid. Kava passiivse osa alusel hõlmab E.J.James «OHMi kirjeldatud arengut 1948. aastal ja kõik seaded ühendavad BaxandAlli tööle» A proovi 1952 🙂 kaskaadi amplifitseerimine, sisse sel juhul Oh, kes saab amplituudi tõsta, «süüakse» (amplituudi regulaator langeb viis korda või -13db!) Kohutav. laialdaselt teadaolevate allikate analüüsimist (milles mõned ajaloolised ebatäpsused täheldatakse), otsustati eksperimenteerida selle väikese asjaga:

    Kahjuks ei olnud sagedusvastuse tegelikel graafikutel aega eemaldada, kuid anname modelleerimistulemuse tooni Stack kalkulaatori programmile. See skeem on märkimisväärne R5-R6 kasutamise puhul, mis tagavad sageduse kitsama tõstmise, mõjutamata keskel. Need takistid ei ole EJJames «Arendamisel, nii et simulatsioon toimub ilma nendeta 🙂 Kuid see ei mõjuta siiski graafiku üldmuljet, vaid suure sagedusega lift bänd on laiem.

    Aga ma tahaksin rohkem: veelgi suurema tõusu LF ja eriti HF, nii et rääkida marginaal, kuigi teie puhul kõik võib olla täiesti erinev. Pigem mitte teie puhul, vaid teie akustika puhul :). Näiteks VEGA 50AS-106 berdi raadio kurbuse tootmise kogemustest ei sobinud RRR UP-001 madala sageduse sageduse reguleerimine üldse, sest ainult ülemine bassi piirkond (200–250 Гц, \\ t Bassi on raske helistada, mitte hum). Kuid ragge radiotehnika RRR S50B poolt toodetud akustiliste süsteemide puhul oli võimalik saavutada Vastuõetav helikvaliteet. Kuigi see kõik on pressimine, kuna see parandab ainult mulje kuulamise, sagedusreaktsiooni reguleerimisega ja, kui võimend on kahjustatud, viiakse läbi teiste lülitustega, näiteks parameetriliste ekvivalentidega, millel on reguleerimine mitte ainult tugevdamisel, vaid ka Võimalus liigutada tõstetud sagedust ja headust. Aga me ei ole siin kogunud, et parandada kallis akustika puudujääke?

    Kokku +6 дБ peamine madal sagedus ja +5 dB kõrgel. Keskmise sageduspiirkonna DB otsustatakse tõsta kuni OU. Ma tunnistan, см. sai natuke liiga palju. В Circuit, reguleerivate asutuste pöörlemise on raske saavutada tahke обширное (pigem ei saavutata üldse), seega on otsustatud lisada seade, mis lülitub kaldtee. См. võib olla kasulik teie võimendiga töötamise ajal rohkem «Advanced» ekvalaiser. Lihtne sulgemine sissepääsu ja väljumise passiivse osa või kogu Temperatureatuuri (используйте конденсатор C3 sulgub ja selle tulemusena langeb ülemine osa, teises — RF-i reguleerimine ja LC on säilinud, Tõde väikestes piiridessi in saa. Seetõttu on võimalik läbi viia elementaarse lülitus relee kooki kontaktidega (tüüp res-9, РГК-14 юн).

    Kettide ploki kondensaatorite ümberasustatud teemal on eraldi puudutatud. Oma subjektiivsetes kogemustes tuntud Shmelev’i kasutamise kogemus, mille disainis kasutati imporditud tootmise keraamika, laialt levinud kaupplustes, oli väljundsignaal küllastunud harmoonilistega, mis tundus kuulujutt. Võib-olla selle koguja pimes testis teiste kondensaatoritega ei oleks ma seda märganud, kuid siiski olen ma mällu sügavalt hoiustatud. Selles disainis otsustasin ma paberil kasutada ainult kondensaatoreid. Muidugi, siin ma ei kirjelda kogemusi import kondensaatorite kasutamise sadu Dollareid, kuid nagu nad ütlevad, kui rikas :). BMT-2, BM-2 ja kogunenud reservide MBM-seeria kondensaatorid tõmmati välja.

    Niisiis, kui kasutate kondensaatorite andmeid, on esimene asi, mida tuleb teha, et mõõta nende konteinerit ja uurida väliste kahjustuste kohta (eriti BMT-2 puhul). MBM-seeriate juhtide kümne proovide hulgas oli 90% nominaalse võimsuse üleliigne 40-50%, mis on veel kaks tolerantsust. Konteineri mõõtmine võimaldab valida kondensaatorite paarikaupa 2 kanalile sümmeetrilise kohandamise tagamiseks. Esimene kaasamine ja kohtuotsus on üheselt eelistatav Hiina keraamika kasutamisele. Тема häbi, ma ei leidnud paberi kondensaatori RF Circuit, nii kondensaator CTC seeria kasutati laialdaselt kasutati Lambi telerid ja muud seadmed. Muuhulgas на продаже kondensaatoril высокой температуры терминала stabiilsus. Hõbedane heli ei mõjuta heli 🙂 (kuigi pärast selle kondensaatori teadmiste pagasi täiendamist hakkas heli järk-järgult valulikuks ja … :)). Графика, мисс juhtus:

    Reguleerivate asutustega pööratakse maksimaalsele:


    Reguleerivate asutustega pööratakse minimaalselt:


    Saadud seadme skeem:

    Selle rainbreaker omadused:

    • Harmoonilise ,%: митте рокем кюй 0,02 коэфициент.
    • Reguleerimisvahemik, mitte vähem: LC + -16 дБ, RF + -17 дБ.
    • Сисенд: ~ 1В.

    CG-näitajad, signal / müra sõltub rakendatud OU-st. Valik langes TL072-le (см. на ettevõtte ST-ga kahekordne OU), lähtudes selle odavuse ja levimuse tõttu. Продается toimingud nagu Ne5532, NJM4558, LM358 на siin täiuslikud. Üksiku OU-ga on võimalik katsetada (PP) TL071, NE5534, KR5444UD1,2, K157UD2 (corrigeerimise ahelatega) ja nii edasi. Paberi kondensaatoritega ja OU kulla puhul kui mitte haruldus? Kiibi operatiivse asendamise jaoks (kui eelistate veel ühe OU), on soovitatav dip-8 paneeli eelnevalt paigaldada sobivasse asukohta.

    Seadme aktiivse osa võimsusele kasutatakse parameetrilist pinge stabilisaatorit kahele õlale + ja — ilma võimendavaid elemente kasutamata, kuna selles skeemis on kogu tarbimisvool väiksem kui stabiliseerimisvool. Toiteseadme UMP pulseerimisel tekkivate pulseerimise jääkide silumiseks silumiseks на диаграмме kaks elektrolüüti. Nende konteiner on väikese inertsiga väike. Selline väike komplekt annab seadme käitamisel madala tausta.

    Muidugi, et tagada selle minimaalne taust seda ei piisa. Taustade vähendamine võibaidata muutuvate takistite maandumist. Mõnedel reguleerivatel rühmadel on eraldi väljund (näiteks SP3-33-23). Minu käsutuses osutus B-grupi laialdaseks takistiks (nad ei sobi tasakaalu reguleerimiseks), Mille puhul on pärast liivapaberi töötlemist maandanud. Maad vähendati ühele valitud punktile (madala sagedusregulaatori keha), kust nad saatsid need toiteallikas UMZCHile. Фотографии на трюккплате:

    Печатная плата Suurus 140х60 мм, покрытая лаадида фейли вормингус .lay. . Soovin teile edukus kordumisel! .

    Arutage Temployal artikkel

    Оса 1. Kuidas teha «heli».

    Olen töötanud võimendi pikka aega mitte kõik oma lemmik, vaid väga populaarne kiipTDA 7294 DataShantovsky »hõlmab arutelugaLm. 1036. См. Tandem asendas kasvajad seisid KT808 või TIMBRE-222C «või TIMBRE / VOLUMENT Regulaatoride K174un10 / K174un12, mille heli on hästi …, sa tead, mida. kuidagi tuli audiookillari silmis võimendi kohtaTDA 7294 reguleeritava väljundkindlusegavastavalt ITUN-süsteemile. Ilma selleta, kui kaua mõtlesin, sain selle kaasamise minu lõpuni. Ma tegin kindlasti, et tõesti, kõrge «awesome» ja madal, hästi, lihtsalt «enam ei vaja» :). Sellise skeemi heli oli juba selgelt huvitavam kui Datases. Ma ei mäleta, kuidas teed, aga ma sain lõpuks Николай Лишманова sayile, kesLindu . Ja seal — artikkel võimendi kohtaTDA 7294 «kuradi tagasiside» — МФ. 1 nimetatakse … Sellest ajast (juba poolteist aastat) romantikates töötab ülemine osa selle kava jaoks. Печать на киндел «есиле» ома хели… пигэм исеги ИЗЯ пакетт :). Ло проМФ. 1 источник: http://lincor-lib.narod.ru/amps2.htm. Ja siin on skeem ise minu «racendamisel»:


    Joonis 1-диаграмма võimsusvõimendi.

    Toitevõimendi teostabstandardskeem:


    Joonis рис. Йоонисель рис. Toiteseadme toiteallikas.

    2. оса. Asjaolu, et «putru ei riku» hea temboocle «.

    Hea järeltulija peaks seista hea operator. Ta määrab heli «iseloomu».Projekti kommentaareProstor ja lugu 3 u Kvalitatiivne võlg «põhjustab» heli niimoodi, tundub olevat tuttav filmide kiibid. Ma otsustasin ja ma lähen katse ja «väänata»MF. 1 Когужа ОТ.Сказка 3 У. Ваата, куху саате сийн: http://yoorees.narod.ru/tale3u.html. Selle ime skeem näeb välja Selline:


    Joonis 2 коллектора диаграмма.

    OU saab kasutadaLT 1356 ja lt 1362. Viimane, nagu minu kuulmine, kõlab see isegi veidi huvitavam, kuid ma ei saa ekslikult olla. Siin, mis kõige tähtsam, võtta arvesse kiibi üsna märgatavat kuumutamistLT. 1362, mis võib olla eneseväljenduse tagajärg. Seetõttu on soovitatav kontrollida põlvkonna puudumist. Kõik punktid asuvad punktide all olevad punktid a. , б. , г. Müüakse otse teraviljatakistide muutujate väljunditele.

    Teil on võimalik toita «eelarve» võimalusena kahe 7812-7912 Seeria stabilisaatorile ja «originalist»Tale 3 U. BP, Powered seda toitevõimendi BP. Stabilisaatori «eelarve» versiooni skeem võib välja näidata:


    Joonis 2 skeem toiteallikaga kaldteele.

    Epiloog

    Selles projektis püüdsin ma ühendada kahte skeemi, mis on juba ära tundnud iseseisvate ettevõtjate tunnustust, tänu oma äratuntavale ja «päris» helile. Sellel võimendil on väga «mobiilne» ja «elus», kui seda võib öelda heli kohta. Бас — «monumentaalne tugevdatud betoon» ja töötas, SCH ja RAG on lihtne ja üksikasjalikult. Vokaal на väga väljendusrikas ja läbipaistev. Веруд «Играй» нагу «космос», митте «исеендассе». Tuttav näiliselt muusika, nagu oleks saanud uue heli. Nii et minu regulaarselt tänu Juri, Audiookleja ja linkerile nähtamatu, kuid väga tõhus osalemine selle võimendi loomisel 🙂

    Lihtsate omatehtud TIMBRE regulaatorite ahelad (Rapid), неправильный valmistatud Транзистор CT3102, KT315 и K140UD8 Töövõimendi (K140UC20, K140UC12).

    Hindade skeemid sisaldavad minimaalseid osi ja seda saab koguda algaja raadio amatöörid. Neid Hindu saab rakendada komplekssesse iseenesest valmistatud audio totvate audioseadmetega: LF-i võimendites, mikrofoni võimendite, segistide jms võimendades.

    Kahebajas TIMBRE regulaator kohta

    Esitatakse üks arvukaid näiteid Tonmbra TombbbMSi ja HF-i skeemide näiteid транзисторный UCH-le. Piiratud elektrooniline kava Eelneb kaskaadi, Millel on Madal väljundresistentsus, näiteks Emitteri Repeater (kaskaad koos ühise kogujaga) või OU.

    См. annab eelmise etapi madal väljundkindlus ja selle regulaatori tavaline töö.

    Йонис рис. 1. Регулятор Kahe bändi TIMBRE (NC, RF) транзисторный.

    Кава элемендид:

    • R1 = 4,7к, R2 = 100к (НЧ), R3 = 4,7к, R4 = 39к, R5 = 5,6к,
    • R6 = 100К (ВЧ), R7 = 180к, R8 = 33к, R9 = 3,9К, R10 = 1 К;
    • С1=39Н, С2=30МКФ-1 ОБРФ, СЗ=5МКФ-20МКФ,
    • С4=2,2Н, С5=2,2Н, С6=30мКф-100мКф;
    • T1 — KT3102, KT315 в ушах.

    Kahebase tooni regulaator OU-s

    Joonisel fig 2 on kujutatud näide Kahe bändi regulaatorit Tonmbra LF ja RF-skeemid UCH-le töövõimendile (OU). См. elektrooniline skeem eelneb Cascade ou. См. annab eelmise etapi madal väljundkindlus ja selle regulaatori tavaline töö.

    Кава, чтобы иммимизировать stabiilsuse suurendamiseks (HF-l) на soovitatav osta OU kondensaatorite võimsuse järeldusi 0,1 мкФ, näiteks KM6 tüüpi. Kondensaatorid на ühendatud võimalikult lähedal OU.

    Joonis рис. 2. Схема регулятора частоты тембра (НЧ, ВЧ) ОУ.

    Элемендид скеми джоонисель 2:

    • R1=11к, R2=100К(НЧ), R3=11к, R4=11к, R5=3,6к, R6=500кВФ u003d 3,6К, R8=750;
    • С1 = 0,05мКф, С2 = 0,05мКф, СЗ = 0,005мКф, С4 = 0,1 МКФ-0,47МКФ, С5 = 0,1 мкФ-0,47 мКф;
    • OU — 140ud12, 140ud20, 140d8 või mõni muu OU tüüpi lisamine ja eelistatavalt sisemise korrigeerimisega;

    Kolme bändi haua juhtimine ou

    Kolmekordne Timbre Control annab parima tagasiside tulemus kui kahe ribaregulaator.

    Joonisel fig 3 on kujutatud NCC, SC ja HF kolme juhtme ahela kava näide UNG-le OU-le. См. elektrooniline skeem eelneb Cascade ou. См. annab eelmise etapi madal väljundkindlus ja selle regulaatori tavaline töö.

    Kava stabiilsuse suurendamiseks (HF-l) on soovitatav juhtida OU kondensaatorite võimsuse järeldused 0,1 мкФ. Kondensaatorid на ühendatud võimalikult lähedal OU.

    Joonis рис. 3. Skeem kolmekäigulise tooni regulaatori (NCH, SC, HF) OU.

    Элемендид скеми джоонисел 3:

    • R1=11к, R2=100К(НЧ), R3=11к, R4=11к, R5=1,8К, R6=5001КФ,
    • R7 = 1,8к, R8 = 280, R9 = 3,6к, R10 = 100к (СЧ), R11 = 3,6К;
    • С1 = 0,05мКф, С2 — пууду, СЗ = 0,005мКф,
    • С4 = 0,1 МКФ-0,47МКФ, С5 = 0,1 мкФ-0,47 мКф,
    • С6 = 0,005мКф, С7 = 0,0022МКФ, С8 = 0,001мКф;
    • OU — 140ud8,140ud20 või mõni muu OU koos sisemise korrigeerimisega (eelistatult) ja tüüpi kaasamisega.

    Кирьяндус: Рудомедов Е.А., Рудомец в.е. Электроника и Spy Passion-3.

    Teatav isik on hiljuti käsitlenud piisava võimsuse ja eraldi kasumi kanalite võimendaja madalate, keskmise ja kõrgsagedustega. Enne seda, rohkem kui üks kord juba kogutud ise experiment ja ma pean ütlema, eksperimendid olid väga edukad. Heli isegi odava veergude kvaliteet ei ole väga kõrged oluliselt paranenud, näiteks valikuvõimalusega passiivsete filtrite kasutamiseks räägib ise. Lisaks on võimalik üsna kergesti muuta sagedusi bändide sagedusi ja iga üksiku riba kasum ja seega on lihtsam saavutada kogu Soundsweight’i tee ühtnevastus. Võimendi korral rakendati valmis skeeme, mis enne seda korduvalt testiti lihtsamate struktuuridega.

    Struktuurskava

    Allolev joonis näitab kanali 1 skeemi:

    Nagu on näha skeemist, on võimendil kolm sisendit, millest üks näeb lihtsa võimaluse lisada eelvõimendi vinüül-mängijale (sellise vajadusega), sisendlüliti, eelvõimendi kaldtee (ka kolm -Band , HF / SCH / NC reguleeritava tasemega), helitugevuse reguleerimine, filtriplokk kolmele ribale, reguleerides iga bändi suurendamise taset, kusjuures võimalusega lülitada filtreerimise ja toiteallikas terminaalse võimsusega võimendid ) ja stabilisaator «madala voolu» osa (tugevdavad pre-kaskaade).

    Esialgne võimend

    Nagu ka skeemi rakendati, näitab talle rohkem kui üks kord, mis selle lihtsuse ja osade kättesaadavusega näitab päris head omadused. Kava (nagu kõik järgnevad) avaldati raadio ajakirja ja seejärel korduvalt avaldatud erinevatel veebisaitidel internetis:

    Sisend kaskaadi DA1 sisaldab võimenduslüliti (-10; 0; +10 dB), mis lihtsustab koordineerimist kogu võimendi erinevate allikate signaaliallikate ja TIMBRE regulaator on otseselt кокку пандуд DA2. Diagramm ei ole kaprious objektide mõningate hajutamisega ja ei nõua ühtegi ettevõtet. OU puhul saab kasutada kõiki võimeerivate helirajad kasutatavaid kiipe, näiteks siin (ja järgnevate skeemide puhul) proovisin ma imporditud V4558, TL072 ja LM2904. Mis tahes sobiv, kuid parem, muidugi valida OU variandid väiksema taseme enda müra ja suure kiirusega (suurenev sisendpinge koefitsient). Neid parameetreid saab vaadelda viiteraamatutes (andmelehed). Loomulikult ei ole vaja seda skeemi rakendada, mis üldse ei ole, on üsna võimalik, näiteks mitte kolmepoolne, vaid tavaline (standard) kahe ribavõlg. Aga mitte «passiivne» skeemi, vaid kaskaade tugevdamise koordineerimise sissepääsu ja väljumise trafficid või OU.

    Блокери фильтр

    Фильтр ahelad, ka soovi korral leiate palju, sest väljaanded teemal multibone võimendid on nüüd piisavalt. Selle ülesande hõlbustamiseks ja lihtsalt näiteks ma annan siin mitmeid võimalikke skeeme erinevates allikates:

    — Диаграмма, мидам -бассейн. ja ei pidanud midagi ümber arvutama.

    — Тейне скеем, лихцам ОУ.

    Ja teine ​​võimalik skeem транзисторид kohta:

    Nagu te juba kirjutasite, valisin esimese skeemi, kuna bändid javasavussagedused on määratletud ribade javastavussageduste. Ainult iga kanali (ansamblid) väljundid lisati lihtsad reguleerivad asutused Amplifikatsioonitase (nagu seda tehakse näiteks kolmandas skeemis trafficites). Регулировать asutuste saab tarnida 30 куни 100 ком. Töövõimendid ja транзисторид kõigis skeemides saab asendada kaasaegse imporditud (võttes arvesse keldris!), Et saada skeemide parimad parameetrid. Konfiguratsiooni ei nõua kõiki neid skeeme, kui te ei pea sagedusi muutma sagedusi. Kahjuks ei ole mul võimalik neid sagedusi neid sagedusi ümber arvutada, kuna skeeme otsiti näiteks «valmis» ja Üksikasjalikud kirjeldused See ei olnud nendega seotud.

    Filtri plokkskeemi (esimene skeem kolmest) lisati võime lahti ühendada filtreerimine läbi minu ja HF kanalite. Selleks paigaldati kaks P2K nuppu Switching lülitid, millega sa lihtsalt sulgeda filtrite ühenduspunktide sisendid — R10C9 omavasavate väljunditega — «HF» ja «SC-väljundi väljund». Sel juhul на nende kanalite puhul täielik piiksu.

    Võimsuse võimendid

    Iga kanali filtri väljundist toidetakse TSG-signaale toitevõimendi sisenditele, mida saab koguda kavastavalt ükskõik millisele tuntud skeemidele sõltuvalt sõltuvalt kogu võnavadist kogu võnavadist. Ма тегин УМЗЧ тунтуд скеми радио аджакиржаст, № 3, 1991, лк.51. Siin annan lingi «algsele allikale», sest selle skeemi kohta on palju arvamusi ja vaidlusi selle «kvaliteedi» põhjusel. Fakt on see, et esmapilgul on see kahevõimendi klassi «B» skeem, millel on «samm» tüüpi moonutamise vältimatu esinemine, kuid see ei ole. Diagramm kasutas väljundkapsa trafficite praegust kontrolli, mis võimaldab teil nendest puudustest vabaneda tavapärases,standardes kaasamisel. Samal ajal on skeem väga lihtne, ei ole rakendatud üksikasjade jaoks väga oluline ja isegi transistorid ei vaja parameetrite erilist esialgset valimist, lisaks on skeem mugav, sest võimas väljund transistorid saab paigutada ühele soojuse valamule paarikaupa Ilma isoleerpadjadeta, kuna kollektsiooni järeldused on ühendatud punktis «Välju «, mis lihtsustab võimeliselt võimendajat võimendaja:

    В последнем случае транзисторы скорректированы для имимидного режима (резистентный набор R7R8) — нет транзисторов с «пухкусом» режимов и ilma väljundi koormuseta (kõlar. Toiteallikas sellistele võimenditele (нужно peavad olema 6 tükki) tõstetud 32 volti asendades väljund transid 2SA1943 ja 2SSSC5200, резистентыvastupanu R10R12 tuleks suurendada 1,5 com («elu leevendamiseks elu» sis end keeles OU). OU asendati ka Va4558-ga, samas kui «nullseade» ahela ei ole vaja (diagrammil olevad väljundid 2 ja 6) javasvasavalt mikrotsircuit jootmise korral muudetakse keldrit. Selle tulemusena andis iga võimendi kontrollimisel selle skeemile võimsuse 150 vatti (lühidalt), millel on täiesti piisav radiaatoriküte aste.

    UHC toide

    Toiteallikana kasutati kahte tavapäraseid alaldi ja filtrite plokkide transformatrit tavapärase Standardskeemi. LB bändikanalite võimsusega (vasak- ja parempoolsed kanalid) — 250 Watt trafo, MBR2560 tüüpi dioodikomplektide alaldi või sarnaste ja kondensaatorite kohta 40 000 мкФ x 50 вольти igas võimsuse õlal. SCH ja RF-kanalite jaoks — trafo, mille võimsus on 350 vatti (võetud põletatud Vastuvõtjalt «Yamaha»), alaldi — dioodikomplekt TS6P06G ja filtri dioodikomplekt — как 25 000 mikrofääri x 63 volti kondensaatorit õlaligas. Kõik filtri elektrolüütilised kondensaatorid joonistatakse filmide kondensaatoritega, mille võimsus на 1 мкФ x 63 вольт.

    Üldiselt võib toiteallikas olla muidugi ühe trafo abil, kuid kui см. на asjakohane. Võimsusvõimendi võimendi tervikuna sel juhul määratakse üksnes toiteallika võimeid. Kõik esialgsed võimendid (Grooboders, filtrid) on power alates ühest neist trafode (võib olla ükskõik milline neist), kuid läbi täiendava ploki bipolaarse stabilisaator, monteeritud MS tüüpi rulli (või imporditud) või mis tahesite транзистор.

    Kujundage kodu valmistatud võimend

    См. Võib-Olla Oli Tootmise Kõige Raskem Hetk, Kuna Sobivat valmis keha ei leitud ja tuli leiutada võimalik :

    Kõik «siseküljed» loomulikult ekstraheeriti ja paigutus osutus ligikaudu selliseks (kahjuks ma ei teinud vastavat fotot):

    — Nagu näha, on UMPde UMPs kuus radiaatorikorkide ja preampplifteri preamplifieritasu. Filterploki tasu ei ole enam roninud, misõttu fikseeriti alumiiniumist nurga disain (joonistel võib näha seda). Ka selles «raami» trafode, alaldid ja filtrid toiteallikate paigaldati.

    All lülitite ja regulaatorite vaate (ees) oli selline:

    Tagasivaade, kõlarite ja kaitsmeplokide väljundite padjadega (kuna elektroonilise kaitse skeeme ei tehtud, kuna ruumi puudumine disainis ja mitte kavandada skeemi):

    Järgnevas raam nurgast eeldatakse et см. на loomulikult sulgeda dekoratiivsed paneelid, et anda rohkem «toote» liikide toodet, kuid см. на juba «klient» isevasavalt tema isiklikule maitsele. Ja üldiselt nii kvaliteetse ja helienergia osas osutus disain üsna korralikuks. Материалы Автор: Андрей Барышев (eriti kohapeal veebisait ).

    Ma otsustasin kuulata, kuidas klass D на IRS2092 võimendi. Pärast lühikest
    Ali otsing tehti tellimuseks. Huvi huvides, «kuidas see kõlab» tema jaokstelliti ka ja tembolid.
    Kuna võimend on ikka veel teedel ja võlg — juba tuli
    Tee ülevaate selle peale. Kuidas saab võimeline võimendi ülevaade
    Tema mõõtmised.
    Juhatus tuli õpilase ümbrikusse. Комплект sisaldab Sam ja
    Neli käepidet takisteid. Тиски Flux Pesti joodet vähem
    Пухас. Юхтметалли кесмине. Фото reguleerivad asutused — Lev-lt paremale — HF, SCH, LF, maht.


    Paigaldatud OU ne5532p


    Ka pardal on võimsuste stabiliseerimise ahelad (L7812 ja L7912) ja alaldi.
    Saab kätte AC Pinge Toitemuunduriga
    тасуд.
    Reguleeriva asutuse skeem on selle sarnane


    Erinevad kogused mõned takistid ja puudumisel mõned mööduvad
    kondensaatorid.

    Nüüd on kõige olulisem asi testid.
    Testitud sellel kaardil

    Creative Sound Blaster X-Fi Titanium Pro koos väikese täpsusega on trükiplaadi tagurpidi poolt täielikult varjestatud, väljund OPA asendatakse OPA2134-ga, kõik ürituste kondensaatorid on keraamika poolt purustatud.
    Ахх (Roosa Värv — Mineri Väljundi Sisestamine Sinisena
    — Kollektsionääride Kaudu — Kõik keskmise positsiooni toonide regulaatorid)


    vaadake väikest tõusu sisse madalade). 0006 NC regulaatorid äärmuslikes positsioonides


    SC regulaatorid äärmuslikes positsioonides


    RF regulaatorid äärmuslikes positsioonides

    Raamatust «THD», õiges kanalile järgneb väljakutse võrdluseks (kaardi väljundist
    Logi sisse), Raamatupidamisdokumendid 0,016%, tahaksin muidugi väiksemaks. Üritasin panna OPA2134 kohaliku OU asemel OPA2134, moonutused vähenesid veidi, kuid mitte tähtsusetult, tõenäoliselt tasu tõttu mitte päris õigesti.


    Raamatute sõltuvus sagedusest (õige kanal järgneb vihmavari,
    Roosa värv diagrammi)


    Koguja ei inverteerida signaalifaasi (õige kanalile järgneb vihmavari,
    Roosa värv diagrammi)

    Päris keskmise kvaliteediühiku, kodu käsitöö läheb, kui rahul raamatuga .
    Planeeritud tugevdamine on ebatõenäoline, et see oleks kõrge
    Harmooniline moonutamine. Ma kasvatan tasu ise ja koguda kollektorit.
    Loodan, et IFA oli kasulik.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
