Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель работы.

Сегодня поговорим о ВАЗ 06

Особенности электрической проводки моделей «классики»

Основными характеристиками, которыми обладает схема эл проводки ВАЗ 2106, являются следующие:

• активация электрических цепей напрямую через замок зажигания;
• соединение с АКБ с участием блока предохранителей;
• токопроводящие корпуса ключевых узлов.

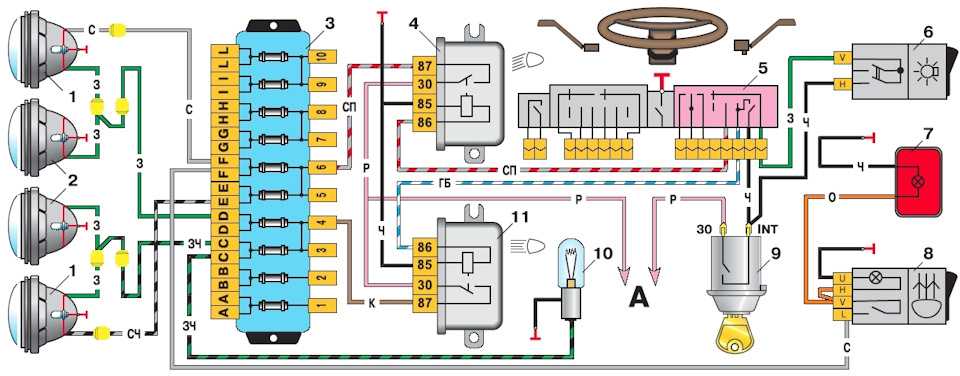

Цветная заводская схема (1900х1500) электрических компонентов

Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

• управляет системой зажигания автомобиля;
• играет противоугонные, в том числе, охранные функции;
• позволяет буксировку неисправного авто с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Подкапотная электрика вазовской шестерки

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, такое реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
• Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.

А состоит он из следующих элементов и деталей:

• корпус замка;
• контактный диск;
• запорный стержень;
• валик и контактная втулка;
• колодка.

Проверка работы трамблера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно таким образом:

• отключаем аккумуляторную батарею;
• откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
• отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
• проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
• после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
• ставим новый замок в обратной последовательности.

Вид со снятым замком

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

• корпус отлит бережно и с ровными краями;
• верх замка завальцован ровно;
• широкую голограмму невозможно сорвать без ее разрушения;
• свободное движение ключа в личинке, без помех.

Замок – важный узел, поэтому к его выбору отнеситесь ответственно

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запасные части:

• блок коммутации;
• катушка;
• комплект высоковольтной проводки;
• свечи зажигания – ДВРМ;
• соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

1. От катушки зажигания отключаем провода и главный высоковольтный провод.
2. Извлекайте трамблера крышку.

Старайтесь не повредить другие провода

1. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
3. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
4. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как и на старом трамблере. Можете ставить его в отверстие головки блока.
5. Сдвигайте метку по необходимому уровню и закручивайте гайки.

Теперь можно производить сборку, как подсказывает схема проводки ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие провода будут идти к контакту «Б».
3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена, можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Обратите внимание! Если мотор вашей «шестерки» стал работать прерывисто и с перебоями, а также это сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.

В завершение

Как видите, ничего сложного в заботе с электрикой автомобиля нет. Важно лишь делать всю работу грамотно и аккуратно. Тем самым, вы продлите жизнь своему железному другу. Удачи на дорогах!

Версия 24.10.16 beta

Автомобильный справочник

Переезд сайта на новый домен .

Общая схема электрооборудования ВАЗ 2106

Электрическая схема автомобиля ВАЗ 210 6

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

Описание ЭЛЕКТРОСХЕМЫ

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 19 76 – 1987 г.

Описание ЭЛЕКТРОСХЕМЫ

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

На автомобилях ВАЗ 2106 схема проводки включает в себя более десяти различных составляющих и модификаций общей сети. Владельцу машины нужно разбираться в этом вопросе, чтобы при необходимости произвести ремонт и диагностику электросети.

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей электросхемы проводки и оборудования ВАЗ 2106:

• 1 — передние и боковые фары указателей поворотов;
• 2 — подфарники, расположенные непосредственно под оптикой;
• 3 — внешние осветительные устройства;
• 4 — внутренние осветительные приборы;
• 5 — элементы подсоединения звуковых импульсных устройств;
• 6 — электрический мотор вентилирующего устройства охладительной системы силового агрегата «шестерки»;
• 7 — контроллер, предназначенный для автоматической активации электрического моторчика вентилятора;
• 8 — реле активации звуковых приборов;
• 9 — реле, защищающее электроцепь моторчика вентилятора;
• 10 — устройство для регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в подкапотном отсеке;
• 12 — электрический моторчик системы обмыва лобового стекла;
• 13 — контроллер, следящий за объемом тормозного расходного вещества;
• 14 — трамблер, именующийся распределительным устройством системы зажигания;
• 15 — электрический моторчик системы стеклоочистки, предназначенный для активации дворников;
• 16 — свечи системы зажигания;
• 17 — контроллер светового индикатора давления моторной жидкости;
• 18 — контроллер, предназначенный для мониторинга уровня давления моторной жидкости;
• 19 — регулятор температурного уровня хладагента в охладительной системе;
• 20 — подкапотный источник освещения;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный узел, предназначенный для выработки напряжения во время движения и подзарядки аккумуляторной батареи;
• 23 — АКБ;
• 24 — реле, защищающее от перенапряжения контрольный индикатор заряда АКБ;
• 25 — реле электроцепи активации световых приборов ближнего освещения;
• 26 — реле электроцепи активации световых устройств дальнего освещения;
• 27 — реле системы стеклоочистки;
• 28 — вспомогательный блок с предохранительными устройствами;
• 29 — главный пластиковый модуль с предохранительными элементами;
• 30 — устройство активации светового источника заднего хода;
• 31 — переключатель контрольного светового индикатора ручного тормоза, располагается на приборной панели;
• 32 — розетка для подключения переносного источника освещения;
• 33 — прерывательное устройство указателей поворотных огней и световой сигналки;
• 34 — электрической моторчик системы отопления салона;
• 35 — переключатель тормозных сигналов;
• 36 — реле электролинии системы прогрева заднего стекла;
• 37 — дополнительный резисторный элемент электрического моторчика отопительной системы;
• 38 — световой индикатор системы освещения багажного отсека;
• 39 — переключатель внешних осветительных приборов, располагается на центральной консоли в салоне машины;
• 40 — переключатель для активации и отключения системы прогрева заднего стекла;
• 41 — замок зажигания;
• 42 — устройство переключения освещения световых приборов, применяется для активации дальнего и ближнего света;
• 43 — рычаг для переключения поворотных огней;
• 44 — переключатель звуковых сигналов, установлен на руле в салоне;
• 45 — рычаг активации и переключения режимов работы системы стеклоочистки;
• 46 — переключатель системы обмыва лобового стекла;
• 47 — переключательное устройство для активации освещения контрольной панели;
• 48 — переключатель для включения и деактивации световой сигналки;
• 49 — прикуривательное устройство;
• 50 — выключатель системы отопления в салоне;
• 51 — контрольный световой индикатор объема рабочей жидкости в резервуаре гидравлического привода тормозной системы;
• 52 — переключательные устройства световых приборов сигнализации открытых передних дверей;
• 53 — световые устройства сигналки передних открытых дверей;
• 54 — переключательные устройства световых приборов, установленных в передних дверях;
• 55 — контроллер объема горючего со световым индикатором резерва бензина в баке;
• 56 — контроллер температурного уровня хладагента в охладительной системе;
• 57 — указательный индикатор давления моторной жидкости со световым устройством;
• 58 — тахометр, использующийся для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольный световой индикатор активации ручного тормоза;
• 60 — световой индикатор определения заряда АКБ;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называется подсосом;
• 62 — спидометр, где выводится информация о скорости передвижения машины;
• 63 — контрольный световой индикатор активации приборов внешнего освещения;
• 64 — световой индикатор активации фонарей поворотных огней;
• 65 — световой индикатор активации дальнего освещения оптических приборов;
• 66 — прерывательное реле светового устройства активации ручного тормоза;
• 67 — выключательное устройство светового индикатора подсоса, устанавливается на карбюраторных силовых агрегатах;
• 68 — часы, расположенные в салоне автомобиля;
• 69 — переключательные устройства для активации и отключения световых приборов, установленных в задних дверях;
• 70 — источники света в салоне машины;
• 71 — устройство прогрева заднего стекла;
• 72 — световой индикатор освещения багажного отсека;
• 73 — контроллер объема и резерва горючего, располагается в топливном баке ВАЗ 2106;
• 74 — задние осветительные приборы, оптические устройства для освещения номера авто.

Электросхемы ВАЗ 2106 отдельных составляющих

Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.

Электросхема соединений генератора

Обозначение компонентов проводки генераторного узла:

• 1 — АКБ;
• 2 — генераторная установка «шестерки»;
• 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
• 4 — замок;
• 5 — пластиковый модуль с предохранительными элементами;
• 6 — контрольный световой индикатор, определяющий заряд АКБ;
• 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

• 1 — стартерное устройство автомобиля;
• 2 — АКБ;
• 3 — генераторная установка;
• 4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — генератор;
• 7 — АКБ.

Схема бесконтактной СЗ на «шестерке»

• 1 — АКБ;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — датчик-распределитель;
• 7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

• 1 — концевое переключательное устройство карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль, использующийся для управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутаторное устройство;
• 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и аварийной сигнализации

• 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
• 2 — АКБ;
• 3 — генераторный узел авто;
• 4 — боковые поворотные огни, расположенные на передних крыльях;
• 5 — главный монтажный модуль с предохранительными элементами;
• 6 — вспомогательный управляющий блок с предохранительными устройствами;
• 7 — замок зажигания;
• 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
• 9 — переключательное устройство для активации и отключения поворотных огней;
• 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
• 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
• 12 — световые устройства указателей поворотных огней в задней оптике.

Схема включения звуковых сигналов

Описание основных элементов этой составляющей электросхемы:

• 1 — звуковые устройства, использующиеся для воспроизведения импульсов;
• 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
• 3 — переключатель звуковых импульсов;
• 4 — монтажный модуль с предохранительными элементами;
• 5 — генераторная установка ВАЗ 2106;
• 6 — АКБ.

Схема включения электродвигателя отопителя

Обозначение элементов системы активации электромотора отопительного узла:

• 1 — электрический моторчик отопительной системы;
• 2 — дополнительный резисторный элемент;
• 3 — переключательное устройство электрического мотора печки в салоне машины;
• 4 — предохранительный модуль;
• 5 — замок;
• 6 — генераторный узел;
• 7 — АКБ.

Модификации

Различные модификации ВАЗ 2106 могут комплектоваться добавочным электрооборудованием. Проводка в этом случае прокладывается дополнительно, а общая схема оснащается другими составляющими.

Схема включения элеткростеклоподъемников передних дверей

• 1 — главный предохранительный модуль;
• 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
• 3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
• 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
• 5 — электродвигатель левого подъемника стекла;
• 6 — вспомогательный модуль с предохранительными элементами;
• 7 — замок зажигания.

Контакт А подсоединяется к контакту 30 на генераторной установке, контакт Б – к переключательному устройству системы освещения панели. Выход В представляет собой условное обозначение разъемов в колодке электродвигателя системы.

Канал «Ввидео ролике» продемонстрировал процедуру монтажа и подключения электростеклоподъемников на ВАЗ 2106.

Схема управления электромагнитным клапаном карбюратора

Модифицированный вариант схемы управления карбюраторным клапаном имеет несколько отличий:

• 1 — переключатель зажигания или замок;
• 2 — генераторная установка питания оборудования напряжением;
• 3 — АКБ;
• 4 — катушка зажигания;
• 5 — коммутаторный узел, расположенный в моторном отсеке;
• 6 — управляющий модуль;
• 7 — сам клапан карбюраторной установки;
• 8 — концевой переключатель карбюраторного устройства.

Электродвигатель вентилятора системы охлаждения двигателя

• 1 — генераторный узел, установлен под капотом;
• 2 — АКБ;
• 3 — переключатель зажигания или замок;
• 4 — главный модуль с предохранительными элементами;
• 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
• 6 — контроллер активации вентилирующего устройства;
• 7 — непосредственно сам вентилятор;
• 8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащается предохранительным модулем, обозначения его компонентов приведены ниже.

Видео «Руководство по самостоятельной замене колодки предохранителей»

Пользователь Ramanych наглядно показал, как можно произвести замену колодки предохранительных элементов на «шестерке».

Электросхема ВАЗ 21061 и 21063 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Здесь приводим электросхемы автомобилей ВАЗ 21061 и 21063 выпуска до 1987 года и с 1988 года……………

До 1987 года

Кликните по картинке чтобы ее увеличить

1. Передние фонари.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Подкапотная лампа.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Моторедуктор очистителя ветрового стекла.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель очистителя ветрового стекла.
30. Дополнительный блок предохранителей.
31. Основной блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп — сигнала.
34. Штепсельная розетка переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Переключатель электродвигателя отопителя.
39. Лампа освещения вещевого ящика.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель освещения приборов.
43. Лампа сигнализации недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенные в стойках передних дверей.
49. Выключатель фонарей сигнализации открытых передних дверей.
50. Фонари сигнализации открытых передних дверей.
51. Выключатель плафонов, расположенные в стойках задних дверей.
52. Выключатель сигнализации стояночного тормоза.
53. Плафоны освещения салона.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Указатель давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонари освещения номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.

Нумерация штекеров в колодках: а – очистителя ветрового стекла и реле — прерывателя ветрового стекла; б – реле — прерывателя аварийной сигнализации и казателей поворота; в – трехричажного переключателя.

* Устанавливалось на части автомобилей ВАЗ 21061, ВАЗ-21063.

С 1988 года
{banner_content}

Кликните по картинке чтобы ее увеличить

1. Передние фонари.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар.
6. Реле включения дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения электродвигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Подкапотная лампа.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Моторедуктор очистителя ветрового стекла.
25. Коммутатор* ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения электродвигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель очистителя ветрового стекла.
30. Дополнительный блок предохранителей.
31. Основной блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле включения обогрева заднего стекла***.
34. Выключатель стоп – сигнала.
35. Штепсельная розетка переносной лампы****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Переключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения вещевого ящика.
41. Прикуриватель.
42. Выключатель аварийной сигнализации.
43. Регулятор освещения приборов ВАЗ 21061, ВАЗ-21063.
44. Лампа сигнализации недостаточного уровня тормозной жид кости.
45. Переключатель указателей поворота.
46. Выключатель зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного света.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенных в стойках передних дверей.
51. Моторедукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенных в стойках задних дверей.
53. Выключатель сигнализации стояночного тормоза.
54. Плафоны освещения салона.
55. Указатель уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Указатель давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле включения стеклоподъемников передних дверей.
69. Переключатель стеклоподъемника правой передней двери.
70. Задние фонари.
71. Фонари освещения номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Колодки обогрева заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а – аккумулятора; б – датчика распределителя зажигания;
в – очистителя ветрового стекла и реле — прерывателя ветрового стекла; г – реле — прерывателя аварийной сигнализации и указателей поворота; д – трехричажного переключателя.

* Устанавливается в случае с бесконтактной системой зажигания, датчиком типа 38.3706, катушкой – 27.3705 или 027.3705
** С 2000 г. не устанавливается. Вместо датчика типа ТМ-108 применяется датчик 661.3710 ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Схема проводки ваз 2106 в Украине. Цены на Схема проводки ваз 2106 на Prom.ua

Проводка ВАЗ 2106 с евроблоком

Доставка из г. Каменец-Подольский

1 900 грн/комплект

Купить

Wire & автопроводка інтернет- магазин проводки

Проводка ВАЗ 2106 БСЗ + ЭПХХ + Solex

Доставка по Украине

269 грн

Купить

Wire & автопроводка інтернет- магазин проводки

Проводка ВАЗ 2106 (евро блоки)

Доставка из г. Каменец-Подольский

1 401 — 1 474.97 грн

от 3 продавцов

1 474.97 грн/комплект

Купить

Автосклад. ФОП Ольховик Ю.В. код ЕДРПОУ 2394111170. 03065 м Київ, вулиця Каблукова, буд. 15, кв.19

Книга ВАЗ 2103 2106 Руководство Инструкция Справочник Мануал Пособие По Ремонту Эксплуатации электро схемы

На складе

Доставка по Украине

353 грн

Купить

AUTO LAVKA

Проводка ВАЗ 2106

Доставка по Украине

от 1 950 грн/комплект

Купить

Wire & автопроводка інтернет- магазин проводки

Проводка для ВАЗ 2106 (ГОСТ) с евроблоком

На складе в г. Каменец-Подольский

Доставка по Украине

1 850 грн

Купить

Safari Kyiv

Проводка ВАЗ 2106

Доставка по Украине

1 414 — 1 487.98 грн

от 3 продавцов

1 487.98 грн/комплект

Купить

Автосклад. ФОП Ольховик Ю.В. код ЕДРПОУ 2394111170. 03065 м Київ, вулиця Каблукова, буд. 15, кв.19

Проводка ПТФ (противотуманных фар) ВАЗ-2106 (КПКЗ) ПТФ 2106

На складе

Доставка по Украине

185 грн

Купить

Автозапчасти.UA

Проводка ВАЗ 2103,2106 нового образца комплект (Евро)

Доставка по Украине

1 750 грн

Купить

car-detali24

Проводка ВАЗ 2103,2106 старого образца комплект.

Доставка по Украине

1 890 грн

Купить

car-detali24

Проводка, жгут косичка для приборной панели ВАЗ 2106 2103 Жигули

Доставка из г. Харьков

111 грн/комплект

Купить

GARNA інтернет-магазин автозапчастин

Проводка, жгут задней части авто ВАЗ 2106/2103

Доставка из г. Харьков

348 грн

Купить

GARNA інтернет-магазин автозапчастин

Проводка, жгут передний, двигатель-салон ВАЗ 2106/2103

Доставка из г. Харьков

1 198 грн

Купить

GARNA інтернет-магазин автозапчастин

Проводка, жгут кабеля полный Евро ВАЗ 2106/2103

Доставка из г. Харьков

1 562 грн

Купить

GARNA інтернет-магазин автозапчастин

Проводка фаркопа для прицепа ВАЗ 2106, 2103

Доставка из г. Харьков

106 грн

Купить

GARNA інтернет-магазин автозапчастин

Смотрите также

Жгут проводов проводка полная ВАЗ 2106 карбюратор блок предохранителей стандарт

Под заказ

Доставка по Украине

по 1 700 грн

от 2 продавцов

1 700 грн

Купить

Avto-zaz

Проводка противотуманных фар ВАЗ 2106-07 ВДМ (про-во Россия)

Доставка по Украине

Купить

MENSHOP.COM.UA Магазин полезных авто товаров и аксессуаров

Проводка кузовная ВАЗ 2106 (блок предохранения большой) соединительный жгут

Доставка по Украине

по 224 грн

от 5 продавцов

224 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка ВАЗ 2103, 2106 СТАРЫЙ ТИП полный комплект (пр-во Завод) ПД 23640 ПИР 2878

Доставка по Украине

по 2 335 грн

от 5 продавцов

2 335 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка ВАЗ 2103, 2106 полный комплект (новый тип) ЕВРО (пр-во Каменец Подольский Украина) ПИР 40174

Доставка по Украине

2 200 — 2 312 грн

от 5 продавцов

2 311 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка кузовная ВАЗ 2106 (блок предохранения большой) задняя часть ПД 151778

Доставка по Украине

489 — 514 грн

от 5 продавцов

514 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Проводка Москвич 2141 (двигатель от ВАЗ 2106) полный комплект ПД 27272

Доставка по Украине

2 891 — 3 034 грн

от 5 продавцов

3 034 грн/комплект

Купить

Интернет-магазин «Запчастинки»

Гофра проводки двери Ваз 2101-2107 Хоботок

На складе

Доставка по Украине

20 грн

Купить

Weststore Интернет магазин автозапчастей

Проводка кузовная 2106 (блок предохр большой) задняя часть

Доставка по Украине

333 грн/комплект

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

Проводка кузовная 2106 (блок предохр евро)

Доставка по Украине

1 291 грн/комплект

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

Проводка кузовная 2106 (блок предохр большой) соединительный жгут

Доставка по Украине

141 грн/комплект

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

Проводка электроусилителя руля ( ЭУР ) ВАЗ 1118, ВАЗ 2108, ВАЗ 2110, ВАЗ 2170

Доставка по Украине

900 грн

Купить

Ladacom Ладаком

Проводка фары противотуманной 2101-2107, 2121 АВТОГРАНД

Доставка из г. Хуст

по 525 грн

от 2 продавцов

525 грн/комплект

Купить

АВТОГРАНД

Пыльник левого подфарника с проводкой ВАЗ 2106

Доставка по Украине

50 грн

Купить

Интернет-магазин «Автозапчасти Ромен»

Схема подключения коммутатора ВАЗ 2106. Бесконтактная система зажигания.

Регулировка зажигания ваз 2106 начинается с установки угла замкнутого состояния контактов. Регулировка УЗСК необходима, если вы используете классическую или транзисторную систему зажигания. Если установлена ​​тиристорная система, значение УЗСК не критично. Для начала регулировки снимите крышку трамблера.

Как отрегулировать электронное зажигание на ВАЗ 2106 на свече

Контроль зажигания

Если автомобиль установлен, то перед началом регулировки желательно зачистить контакты трамблера напильником. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом всей плоскостью.

При необходимости контакты придется подрегулировать. Теперь поверните коленчатый вал  в такое положение при котором расстояние между контактами будет максимальным . Откручиваем винт, фиксирующий контактную группу на опорной плите,

теперь вводим щуп — его толщина должна быть около 0,4 мм , в котором щуп будет двигаться с небольшим усилием Это положение должно быть зафиксировано.

Величину зазора проверяем двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий проедет без усилий. Для того чтобы провернуть коленчатый вал желательно использовать специальный ключ.

  Если этого нет, то включаем четвертую передачу и плавно толкаем машину. Стартер работать не будет, потому что получить нужный угол поворота практически невозможно. Зазор между контактами трамблера, дает необходимое значение УЗСК , Не забывайте, что критичен угол , а не зазор ! Вот именно из-за этого нужно проверить юстировку, замерив угол, который примерно равен 55±3°.

Самый простой вариант — использовать электронный тахометр, который имеет функцию измерения УЗСК. Для использования этого устройства необходимо собрать таймер и запустить двигатель. Тахометр необходимо перевести в режим измерения УЗСК.

В случае выхода УЗСК за пределы, рекомендованные производителем, регулировку зазора придется повторить. Есть еще один способ, при этом нужно измерить угол. Первым делом вытаскиваем из крышки распределителя центральный ВВ-провод и цепляем его к массе автомобиля, провод тоже можно не вытягивать, но тогда будет риск пробоя катушки на провод От трамблера к катушке зажигания нужно будет подключить лампочку на 12 вольт.

Лампа загорится, если зажигание включено, а контакты трамблера разомкнуты, а при их замыкании погаснут. Если в автомобиле тиристорная или транзисторная система, то лампочка с разомкнутыми контактами не будет гореть , из-за того, что есть ограничитель тока. Тогда лампочку придется заменить на вольтметр; в положении разомкнутых контактов показывает 12 В, а в замкнутых — 0,

Прокрутить коленвал по часовой стрелке , нужно провернуть до до замыкания контактов . Это положение бегунка помните желательно сообщить об этом дистрибьютору. Коленвал нужно вращать до размыкания контактов.

Запоминаем это положение ползунка, затем измеряется угол между этими двумя положениями. Делается это так: измеряем длину дуги окружности на корпусе распределителя, затем вычисляем угол в градусах по формуле:

(360пд)/л в котором:

• р = 3,14 — число Пифагора;
• d=70 мм — диаметр корпуса распределителя;
• l, мм — измеренная длина дуги по корпусу распределителя между метками.

При правильной настройке УЗСК длина дуги составит 33 ± 2 мм.

Теперь переходим ко второму этапу. Это результат регулировки угла опережения.

Регулировка угла опережения зажигания

Для двигателей автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контакта  распределитель-прерыватель, которого соответствует искра 1-го цилиндра , опережает первую мертвую точку поршня 1-го цилиндра на 0±1°. Ниже описано несколько способов регулировки .

Регулировка стробоскопа

  производится таким образом. Подключаем стробоскоп к автомобильной сети. С распределителя нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель необходимо запустить и прогреть до температуры, при которой он будет устойчиво работать на холостом ходу. После нужно ослабить болт, крепящий корпус распределителя. Свет стробоскопа должен быть направлен на шкив, который находится на коленчатом валу.

Теперь запустим таймер включения , пока , пока метка , нанесена на шкив , а не будет стоять относительно метки на крышке распредвала . В этом положении корпус распределителя фиксируется.

Регулировка «лампочка»

Регулировка зажигания с помощью лампочки

Этот способ считается классическим, так как его можно найти во всей автомобильной литературе. Возьмите лампочку на 12 В и соедините два проводка. Когда лампочка будет готова, можно начинать. Коленвал нужно провернуть так, чтобы метка на шкиве располагалась заданным образом, по отношению к меткам на крышке распредвала, трамблер трамблера должен быть обращен к ВВ провода 1-го цилиндра.

Повторяю, что если нет специального ключа, то включаем четвертую передачу и толкаем тачки . Один из проводов лампочки соединяется с проводом, идущим от трамблера к катушке зажигания, второй проводок необходимо прикрепить к массе машины . С крышки распределителя снят центральный провод, он крепится к массе. Болт крепления распределителя необходимо ослабить.

Теперь включите зажигание. Корпус распределителя необходимо повернуть по часовой стрелке, его необходимо повернуть до пока не погаснет . Затем нужно аккуратно повернуть в другую сторону, как только загорится лампочка, крутить прекращаем — в таком положении нужно зафиксировать таймер.

Регулировка зажигания

Ставим коленвал в нужное положение, вытаскиваем из крышки трамблера центральный провод, и крепим на расстоянии около 5 мм от массы.

Ослабляем болт, фиксирующий корпус распределителя, затем включаем зажигание. Корпус распределителя необходимо повернуть по часовой стрелке 10-20 градусов . Затем нужно медленно вращать в обратную сторону , пока пока не попадет искра на , после прикручиваем корпус распределителя.

Настройка «на слух»

Есть еще способ настройки «на слух», но это неточный способ — получите значительную погрешность, но попасть в деревню можно. Эта регулировка производится следующим образом: заводим двигатель, ослабляем болт крепления корпуса трамблера. Поворачивая корпус, находим такое положение, при котором обороты двигателя будут максимальными, теперь поворачиваем на несколько градусов по часовой стрелке, после зафиксируем трамблер.

Проверка результатов настройки

Переходим к последнему этапу, нам необходимо проверить результаты. Результаты проверяются на поведение автомобиля на дороге. Двигатель необходимо прогреть, выйти на ровном участке дороги, набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать на педаль газа . В течение 1-2 секунд будут слышны характерные стуки, похожие на цоканье, и машина сразу начнет уверенно набирать скорость.

Если звука не слышно, то нужно повернуть таймер против часовой стрелки на одно деление, эту процедуру следует повторять до тех пор, пока не услышите звук.

Помните, что детонация должна быть не дольше 2 секунд. В том случае, если во время проверки слишком сильно пришлось изменить положение трамблера, то у вас проблемы.

  Причина проблем может быть еще в отклонении состава топлива от номинального, а также в некорректной работе систем распределителей.

Как показывает практика, большинство владельцев отечественных автомобилей производят ремонт своих «ласточек» своими руками. Поэтому большинство возможных проблем, которые могут возникнуть при работающем двигателе, знают автовладельцы. В этой статье мы поговорим о том, что собой представляет ВАЗ 2106 – как правильно выставить и какие неисправности для нее характерны.

Схема

Схема зажигания на шестиколесном двигателе включает в себя следующие узлы:

1. Сам распределительный узел.
2. Свечи.
3. Так называемый экран.
4. Бесконтактный регулятор.
5. Катушка.
6. Генераторное устройство.
7. Замок зажигания
8. Устройство переключения.

Возможные неисправности

Электронное зажигание ВАЗ не всегда может работать корректно.

Рано или поздно появляются системные сбои:

• обрыв проводки между распределительным устройством и выключателем;
• выход из строя бесконтактного регулятора;
• обрыв проводки между узлом выключателя и выключателем или непосредственно катушкой;
• сбой переключателя;
• поломка замка зажигания;
• плохой контакт или окисление наконечников высоковольтных кабелей;
• выход из строя или зависание угольного контакта в крышке распределительного устройства;
Этому также может способствовать утечка напряжения
• через трещины или другие повреждения трамблера, копоть и влага, скапливающаяся на внутренней стороне крышки;
• выход из строя резистора в роторе распределителя;
• обрыв самой катушки;
• выход из строя свечей зажигания из-за износа или механического воздействия;
• выходу из строя трамблера в целом может способствовать неправильное подключение;
• некорректная работа двигателя может быть из-за слишком большого зазора между электродами свечей зажигания;
• Ослабление пружины грузового регулятора ГРМ (автор видео — канал Евгений Александрович).

Инструкция по установке

Итак, если вам необходимо обеспечить нормальную работу цилиндров и двигателя в целом, мы готовы вам в этом помочь.

Порядок настройки бесконтактного зажигания (БСЗ) следующий:

1. Сначала отключается аккумулятор от бортовой сети, после чего демонтируется крышка КРУ с высоковольтными кабелями. Одно из высоковольтных устройств должно быть отключено от катушки.
2. С помощью коротких включений Пусковое устройство должно быть установлено перпендикулярно силовому агрегату. вернее, его регулировка, подразумевает именно такое устройство устройства.
3. Сделав это, нужно установить расположение метки трамблера на самом моторе. Чтобы сделать метку, используйте маркер. Далее необходимо открутить гайку, которая фиксирует сам рубящий узел, для этого понадобится ключ на 13. Сделав это, можно отсоединить трос, соединяющий узел с катушкой, это необходимо сделать перед демонтажем.
4. В системе установлен новый прерыватель на место старого.
5. Далее корпус узла необходимо повернуть так, чтобы средняя метка на его корпусе совпала с установленной меткой на двигателе, которую вы нанесли ранее. После этого можно затянуть гайку, фиксирующую новый трамблер, и надеть на него крышку. После установки крышки подключаются высоковольтные кабели.
6. Замените катушку на новую для нормальной работы. новая система оптимальное использование новой катушки.
7. Затем подключите все необходимые провода к этому компоненту. Для правильного подключения может понадобиться схема электронного зажигания ВАЗ 2106. Завершающим этапом является установка выключателя, поставить его можно в любом удобном месте. С помощью тачки необходимо просверлить соответствующие отверстия и с помощью саморезов зафиксировать устройство.

Как выставить зажигание?

После того, как двойное зажигание на ВАЗ-2106 было установлено, его необходимо правильно отрегулировать для нормальной работы двигателя. Без этого мотор будет работать с перебоями, доставляя неудобства владельцу автомобиля.

Как правильно выставить угол опережения зажигания:

1. Сначала нужно выкрутить свечу первого цилиндра, для этого нужен свечной ключ, а затем закрыть отверстие пальцем или резиновой пробкой.
2. С помощью специального ключа нужно прокрутить коленчатый вал до тех пор, пока поршень не начнет двигаться вверх — в это время в цилиндре произойдет такт сжатия. О такте сжатия можно узнать по тому, как пробка вылетает из свечного отверстия. Если вы закрыли отверстие пальцем, вы можете почувствовать, как оно выдавливается. Коленчатый вал необходимо провернуть до совмещения риски на его шкиве с риской на крышке ГРМ. Если автомобиль эксплуатируется на 92 Ил 95 топлива, то вал надо совместить со средней отметкой. Если бензин более низкого качества, то он должен сочетаться с самой длинной отметкой.
3. Далее необходимо отсоединить клипсы, затем демонтировать крышку трамблера. После того, как вы провернули коленвал, ротор трамблера должен автоматически провернуться в определенное положение. При этом внешний контакт будет направлен в сторону первого цилиндра на крышке распределителя. После того, как все метки совмещены, нужно обратить внимание на сам узел — постарайтесь провести визуальную линию через фиксаторы-защелки. Эта линия в идеале должна проходить по оси силового агрегата; если это не так, то настраивайте дальше.
4. Откручиваем гайку крепления таймера, после чего сам узел нужно повернуть вверх. Вращая ось ротора, нужно поставить его параллельно по отношению к оси двигателя. и затяните фиксирующую гайку, но не полностью. Только после выполнения всех этих действий начинается регулировка, для чего воспользуемся тестовой лампочкой.
5. Лампочка подключается следующим образом: один проводок от нее должен идти на штырек катушки, который, в свою очередь, подключается к кабелю распределителя. Что касается второго провода, то его необходимо подключить к массе, то есть к корпусу двигателя или корпусу силового агрегата.
6. Включите зажигание и поверните таймер по часовой стрелке, делайте это медленно, чтобы не упустить момент, пока не перестанет гореть контролька. Если лампочка изначально не горит, то необходимость в регулировке отпадает.
7. После этих действий поверните трамблер против часовой стрелки. Когда лампочка начнет гореть, трамблер следует зафиксировать в этом положении. Гайку крепления узла нужно будет затянуть до конца. После выполнения этих действий зажигание необходимо выключить, а крышку трамблера установить обратно.

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с работой штатной системы зажигания. Несмотря на достаточно высокую степень достоверности этого сайта, иногда возникают ситуации, способные серьезно испортить настроение автолюбителю. В подавляющем большинстве случаев источником такого негатива является контактная группа прерывателя, так как именно ее элементы вызывают дефекты, оказывающие существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

Окисление, повышенный износ и контактная вибрация.

Чрезмерный износ кулачка прерывателя.

Потеря эластичности пружинного подвижного контакта.

Разрушение опорного подшипника в результате механических нагрузок.

Наличие такого солидного перечня характерных недостатков свидетельствует о моральной и технической отсталости контактной системы зажигания. Не случайно большинство владельцев «шестерок», «семерок» и прочей «классики» ВАЗ стали активно устанавливать зажигание бесконтактного типа – электронное. Главное его преимущество – отсутствие механических элементов, подверженных истиранию и деформации. В зависимости от конструкции их заменяли оптическими или фотоэлементами.

Рассмотрим этот вопрос подробнее.

Конструкция электронной системы зажигания

Электронное зажигание на автомобилях «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается с помощью электронного переключателя (вместо прерывателя контактов), который срабатывает при запирании (отпирании) выходного транзистора. Такой принцип действия позволяет не только значительно повысить напряжение, а значит и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечи зажигания при малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре запуска двигателя.

БСЗ (электронное зажигание) имеет ряд важных преимуществ, подтвержденных практической эксплуатацией:

Простота монтажа и последующего обслуживания.

Высокая точность и надежность работы.

Значительное облегчение пуска силового агрегата при низких температурах.

Устройство электронной системы зажигания

1) Датчик-распределитель, выполняющий роль бесконтактного распределителя.
2) Выключатель, функциональное назначение которого — прерывание тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема этого устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания, при неработающем силовом агрегате (включенном зажигании).
3) Катушка зажигания преобразует прерывистый ток низкого напряжения (12 вольт) в ток высокого напряжения (10-20 киловольт), инициируя «пробой» воздушного зазора на электродах свечей.
4) Комплект проводов.
5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на мощный искровой разряд, не рекомендуется, так как они быстро выходят из строя из-за перегрева.

Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает следующие мероприятия:

Тема статьи бесконтактное зажигание отечественных автомобилей. Но чтобы понять принцип функционирования этой системы, необходимо выяснить, что предшествовало этому строительству. А если точнее, какие системы были до бесконтактных. А их было несколько, так что вкратце нужно рассмотреть каждую. И начинать нужно с самого первого – контакта.

Контактная система зажигания

Самая старая конструкция, которая в настоящее время не используется в автомобильной промышленности. Правда, бесконтактная схема зажигания тоже устарела, ее можно встретить только на скутерах и мотоблоках. Но большинство автомобилей оборудовано карбюраторной системой впрыска топлива, именно с бесконтактным зажиганием. Но стоит поговорить о контакте. В нем первичным узлом является распределитель, в котором установлен прерыватель.

Прерыватель имеет малые габариты, служит для размыкания и замыкания цепи питания катушки. Недостатки в том, что образуется искровой промежуток. К сожалению, система гашения дуги не предусмотрена. И несмотря на низкое значение протекающего через контакты напряжения, они быстро покрываются нагаром. Также есть пружинное усилие, из-за которого постепенно стираются контакты. Поэтому время от времени необходимо не только менять этот узел, но и производить его регулировку.

Контактный транзистор

Этот дизайн уже немного лучше. Конечно, бесконтактное зажигание ВАЗ-2106 устроено несколько иначе. В системе используется тот же прерыватель, приводимый в движение эксцентриковой осью распределителя. Но есть небольшой нюанс — происходит переключение по низкому напряжению. Для сравнения: в предыдущей конструкции коммутируется 12 Вольт, а в этой не более двух. Система не получила широкого распространения, хотя и является более совершенной. Удалось избавиться от подгорания контактной группы.

Но главный недостаток остался — механический износ. Чоппер подает низкое напряжение на электронный ключ, выполненный на полупроводниковом транзисторе. Последний переключает высокое напряжение и ток. Конечно, сейчас кто-то решает, что можно приспособить для этой цели обычное реле. Но сразу надо развеять все мечты — тут не установить. Причиной этого является высокая частота прерывателя. Электромагнитное реле не может обеспечить надежное переключение.

Бесконтактная система

А теперь нужно рассказать о том, какие преимущества имеет бесконтактное зажигание 2106 и других классических моделей. Во-первых, его можно установить на любой двигатель с карбюраторной системой впрыска. Во-вторых, есть возможность увеличения мощности и стабильности. В-третьих, нет необходимости в постоянной регулировке и контроле системы зажигания автомобиля. Пожалуй, только этих основных достоинств достаточно, чтобы ваш выбор пал на такую ​​конструкцию. Кроме того, никаких переделок не требуется. Необходимо только заменить все комплектующие на новые, адаптированные к вашему автомобилю. Установка будет описана ниже.

Датчик Холла

Это один из основных элементов, входящих в состав БСЗ. Он играет ключевую роль, так как именно с его помощью подается сигнал в систему управления. Все цилиндры двигателя работают синхронно, напряжение на электроды свечей необходимо подавать своевременно. А момент, когда необходимо отработать очередную порцию высокого напряжения, определяет датчик Холла.

Пожалуй, это один из немногих считывателей, которые устанавливаются в карбюраторных двигателях. Установлен датчик Холла в корпусе распределителя. Он управляет перемещением цилиндрической металлической пластины, закрепленной на оси распределителя. Четыре лепестка одинакового размера и формы. Если проще сказать, датчик Холла «видит» наличие или отсутствие металла в зоне своего действия.

Переключатель

Вторым основным элементом является электронный переключатель. Он используется для усиления сигнала датчика Холла до рабочего значения. Выходной сигнал усиливается до такой степени, что его достаточно для возбуждения катушек зажигания первичной обмотки. Казалось бы, простая схема бесконтактного зажигания усложняется переключателем. Но не все так плохо на самом деле. Конечно, если этот компонент вдруг выйдет из строя, машина будет работать в лучшем случае нестабильно. В худшем — перестанет заводиться.

Ремонтировать его бесполезно, так как его корпус залит эпоксидной смолой, снаружи он заключен в пластиковый корпус, а сзади находится алюминиевый радиатор. А если вдруг на вашем пути выйдет из строя выключатель, то нужно покупать новый. Как вариант — всегда иметь при себе устройство, имитирующее работу выключателя и датчика Холла. Правда, до 90 км/ч им удастся разогнаться максимум, но до ближайшего сервиса или магазина автозапчастей можно добраться без проблем.

Катушка зажигания и другие элементы

Она в бесконтактной системе несколько отличается от той, что используется в классической. Причина в разном значении вторичного напряжения. Так, при работе двигателя внутреннего сгорания с контактной (в том числе контактно-транзисторной) системой зажигания для образования искрового промежутка требуется 25-30 тысяч вольт. Но в бесконтактной системе нужно генерировать более 30 кВ, иногда даже до 40 кВ. Следовательно, во вторичной обмотке необходимо большее число витков.

Остальные элементы полностью аналогичны во всех трех вышеперечисленных конструкциях. Бронепровод, соединяющий все высоковольтные цепи, выбираете вы. Они могут быть как в силиконовой, так и в резиновой оболочке. Бесконтактное зажигание 2107 может работать с любыми высоковольтными проводами, рекомендованными производителем. Свечи необходимо использовать те, которые рекомендованы производителем. В этом случае вы снова можете выбрать марку самостоятельно.

Установка системы на ВАЗ 2106-2107

А теперь несколько слов о том, как осуществить переход с контактной системы зажигания на БСЗ. На самом деле нет ничего проще, достаточно купить в магазине новый трамблер, выключатель и соединительные провода. И все эти предметы продаются комплектом. А вместе с ними идет небольшой лист, на котором показаны схемы подключения всех компонентов. Вам остается только прочитать краткую инструкцию и произвести установку.

Закрепите переключатель на корпусе двумя саморезами. При желании можно приварить две шпильки, чтобы потом замена производилась быстрее. Вместо старого распределителя поставить новый. Также заменить катушку. Бронированный провод подключается к крышке. Выключатель должен быть подключен к замку зажигания. А если быть точнее, то с выводом, на котором появляется напряжение при повороте ключа. Подключить датчик Холла к выключателю, с последнего провода кинуть на вывод первичной обмотки катушки.

Заключение

Вот и все, теперь вы знаете, что такое бесконтактное зажигание ВАЗ-2106 и подобных моделей, чем оно отличается от предыдущих систем. Даже правила установки на машину изучил. Не забывайте только, что вам нужно отрегулировать угол опережения зажигания, прежде чем вы запустите двигатель в первый раз. Это можно сделать с помощью стробоскопа или осциллографа.

ВАЗ 2106 отзывы технические характеристики, цены

описание цены пробег варианты фото

Это поколение ВАЗ 2106 выпускался с января 1976 года по январь 2006 года. Мы можем предоставить информацию о 4-х модификациях этого поколения. Автомобиль выпускался только с классическим задним приводом.

Эта Лада (ВАЗ) доступна с тремя бензиновыми двигателями рабочим объемом от 1,3 до 1,6 литра и мощностью от 64 до 75 лошадиных сил.
Автомобиль доступен только с механической коробкой передач.

Все фото ВАЗ 2106 седан

Сравнить ВАЗ 2106 с другими автомобилями

ВАЗ 2106 седан средний расход топлива в смешанном цикле от 9,9 до 10,5 литров на 100км. Самая экономичная версия ВАЗ 2106 — 21065, потребляющая 9,9 литров бензина на 100км.

Лучший разгон от 0 до 100 км/ч — 16 секунд имеет версию 21060, наоборот самый медлительный 21063 достигает этой скорости всего за 19 секунд.

Длина ВАЗ 2106 417 см, это автомобиль средних размеров. Для сравнения — ВАЗ 2106 примерно на 3 см длиннее седана Volkswagen Polo, но на 12 см короче седана Ford Escort. 9Полная масса ВАЗ 2106 0020 составляет 1435 кг, этот автомобиль примерно на 14 процентов тяжелее среднего для этого возраста и класса автомобилей.

Эта Лада (ВАЗ) находится в средней ценовой группе — ее можно купить (в Латвии) примерно за 1800 $. Пользователи подсчитали ВАЗ 2106 стоимость владения для этого поколения, получили в среднем 1600 € стоимость в год и 0,29 € стоимость за один километр. Затраты на топливо оценивались примерно в 55%, а затраты на ремонт и техническое обслуживание — около 32% от общей суммы. У нас отличная 9Калькулятор стоимости автомобиля 0020 , рассчитайте стоимость владения ВАЗ 2106 для вашей ситуации и стиля вождения здесь! Ниже вы найдете более подробную информацию о ценах и стоимости ВАЗ 2106.

ВАЗ 2106 модификации

Модификация	Двигатель	Мощность	Расход топлива.
21063 Январь 1982 г. — январь 1990 г.	1.3 Бензин	64 л.с.	10,5 л/100 км
21061 Январь 1979 г. — январь 1985 г.	1,5 бензин	71 л.с.	9,9 л/100 км
21065 Январь 1990 г. — январь 2006 г.	1,5 бензин	71 л.с.	9.9 л/100км
21060 Январь 1976 г. — январь 1982 г.	1,6 бензин	75 л.с.	10,1 л/100 км

ВАЗ 2106 цены

ВАЗ 2106 1976-2006 седан цена в Латвии от 220$ до 6000$ .
По сравнению с аналогами ВАЗ 2106 цена средняя (для сравнения седаны 1976 — цены 2006 г.).

Год	Низкий	Средний	Высший	В наличии
ВАЗ 2106 1991 9041 цена	1100 $	1400 $	1700 $
ВАЗ 2106 1998 цена	220 $	650 $	1100 $
ВАЗ 2106 1997 цена	3200 $	3300 $	3300 $
ВАЗ 2106 1996 цена	1700 $	1700 $	1700 $
ВАЗ 2106 1993 цена	330 $	3000 $	4400 $
ВАЗ 2106 1992 цена	1200 $	2600 $	3900 $
ВАЗ 2106 1991 цена	1600 $	1600 $	1700 $
ВАЗ 2106 1990 цена	440 $	2300 $	5000 $
ВАЗ 2106 1989 цена	550 $	1900 $	4100 $
ВАЗ 2106 1988 цена	1100 $	1700 $	2600 $
ВАЗ 2106 1987 цена	440 $	2300 $	3300 $
ВАЗ 2106 1986 цена	330 $	2400 $	6000 $
ВАЗ 2106 1985 цена	550 $	2300 $	5500 $
ВАЗ 2106 1984 цена	1300 $	2600 $	2800 $
ВАЗ 2106 1983 цена	800 $	1000 $	1400 $
ВАЗ 2106 1982 цена	330 $	800 $	1400 $
ВАЗ 2106 1981 цена	550 $	650 $	650 $
ВАЗ 2106 1980 цена	550 $	2300 $	3900 $
ВАЗ 2106 1979 цена	440 $	1700 $	4100 $
ВАЗ 2106 1978 цена	440 $	800 $	1100 $
ВАЗ 2106 1977 цена	440 $	900 $	1400 $
ВАЗ 2106 1976 цена	550 $	1200 $	2000 $

ВАЗ 2106 общая стоимость владения

Сколько реально стоит владение ВАЗ 2106? Пользователи подсчитали ВАЗ 2106 стоимость владения для этого поколения, получили среднюю стоимость 1600 € в год, и 0,29 € стоимость за один километр.
Для расчета общих эксплуатационных расходов ВАЗ 2106, включая расходы на покупку, страхование, техническое обслуживание, а также налоги и другие расходы, нажмите год выпуска
1976 1977 1978 1979 1980 1981 1982 1983 1984 1985 1986 1987 1988 1989 1991 994 1991 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006

ВАЗ 2106 пробег

Чтобы оценить приблизительный VAZ 2106 пробег, пожалуйста, выберите «Год постановки
1976 1977 1978 1979 1980 1981 1982 1983 1984 1986 1987 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1999 1999 1999 2000 2002 2003 2004 2005 2006

Добавить отзыв о ВАЗ 2106

ВАЗ 2106 седан особенности (опции)

Проц ВАЗ 2106 с соответствующей функцией (опция)

Краска металлик
36% Релинги (перила)
30% Кожаная обивка
16%

ВАЗ 2106 седан фото изображения

Чаще всего сравнивают с

ВАЗ 2107 1982 Сравнить ВАЗ 2106 1976 с ВАЗ 2107 1982

ВАЗ 2101 1970 Сравнить ВАЗ 2106 1976 с ВАЗ 2101 1970

ВАЗ 2103 1972 Сравнить ВАЗ 2106 1976 с ВАЗ 2103 1972

ВАЗ 2105 1980 Сравнить ВАЗ 2106 1976 с ВАЗ 2105 1980

ВАЗ 2102 1971 Сравнить ВАЗ 2106 1976 с ВАЗ 2102 1971

Тойота Королла 2002 Сравнить ВАЗ 2106 1976 с Тойота Королла 2002

Сравнить ВАЗ 2106 1976 с другим автомобилем

Car reviews and technical specs

— choose car manufacturer -Alfa RomeoAudiBMWChevroletChryslerCitroenDaciaDodgeFiatFordHondaHyundaiInfinitiIsuzuJaguarJeepKiaLada (VAZ)Land RoverLexusMazdaMercedesMiniMitsubishiMoskvichNissanOpelPeugeotPorscheRenaultRoverSAABSeatSkodaSmartSubaruSuzukiToyotaVolkswagen (VW)Volvo

Какие лампы есть ваз 2106

Самая частая причина неисправности фар любого автомобиля – перегоревшая лампочка. Однако иногда из строя выходят и другие элементы электрооборудования. Ниже мы рассмотрим возможные причины неисправности ближнего света на автомобиле ВАЗ 2106 и способы их устранения.

Ремонт светотехники

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего перегорела лампочка.

Если замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в блоке;
• Перегорел предохранитель;
• Реле вышло из строя;
• Неисправен переключатель;
• В цепи произошел обрыв.

Ниже мы подробно рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

В первую очередь следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту h5, т.е. имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки выпускаются разными компаниями, как известными брендами, так и малоизвестными фирмами.

Стоит отметить, что отечественные лампы «Маяк» пользуются большой популярностью у автовладельцев. Они имеют значительно более низкую цену, чем импортные аналоги, но при этом не уступают им по качеству.

Совет!
Лампы желательно менять одновременно в двух фарах, так как срок их службы примерно одинаков. Кроме того, разные модели ламп могут отличаться по свечению.

Инструкция по выполнению этой работы выглядит так:

• В первую очередь нужно демонтировать пластиковую панель, обрамляющую фары, с помощью плоской отвертки.

На фото — демонтаж пластиковой панели

• Затем крестовой отверткой ослабьте клипсы, которые держат фару.
• Далее нужно немного повернуть металлический обруч и демонтировать его.

• Теперь можно своими руками вытащить фару и отсоединить ее от блока. На этом этапе нужно обратить внимание на контакты разъема. При необходимости их нужно очистить.
• Затем нужно отстегнуть защелку и вынуть лампочку.
• Далее работа производится в обратном порядке — устанавливается новая лампа, которая прижимается защелкой, и к контактам подключается колодка. Фару в сборе необходимо установить на место и закрепить хомутом. В конце работы в него вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Внимание!
При замене лампы не прикасайтесь к ней пальцами. стеклянная колба, иначе она может быстро сгореть.
Если вы все-таки взялись за стекло, протрите поверхность ватным тампоном, смоченным в спирте.

На этом процесс замены лампы завершен.

Замена предохранителей

Если после замены лампочки ближний свет фар на ваз 2106 по-прежнему не горит, следует проверить предохранители. Они расположены под приборной панелью.

В этом случае необходимо обратить внимание на два предохранителя:

• №5 — защищает от короткого замыкания левую фару;
• №6 — защищает правую фару.

Надо сказать, что ближний свет на ВАЗ 2106 часто не работает из-за подгиба контактов предохранителя или их окисления. В этом случае их нужно согнуть и зачистить. Если защитный элемент расплавился, его необходимо заменить.

Внимание!
Контакты в блоке предохранителей нельзя замыкать напрямую, так как защитный элемент мог сгореть из-за выхода из строя электрооборудования, соответственно это может привести к более серьезному повреждению или даже.

Устранение других неполадок

Если не горит ближний свет на ВАЗ 2106, то для выявления неисправности понадобится мультиметр для прозвонки проводки или хотя бы контрольная лампочка. Цепь и оборудование должны быть проверены в соответствии со схемой ниже.

Надо сказать, что реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номерами 6 и 4, часто выходят из строя.

Таким образом, вы можете начать проверку с них.

Внимание!
Реле включения ближнего света фар на ВАЗ 2106 взаимозаменяемо с реле дальнего света, поэтому эти устройства однотипные.

• Если реле и предохранители не запитаны, проверьте участок проводки от выключателя №5 до контакта №86 на реле, а также участок от выключателя до выключателя наружного освещения №8. Если, то , переключатель вышел из строя.
• Если на предохранители подается напряжение, то нужно искать обрыв на участке от блока до фар. Часто поломка происходит из-за плохого контакта массы. В этом случае нужно просто зачистить контакт.

Вот, собственно, и все причины, по которым наружное освещение на «шестерке» может не работать.

Совет!
Многих автовладельцев интересует, как улучшить ближний свет на ВАЗ 2106, что мало кого устраивает?
Проблему можно решить достаточно просто — подключить ближний свет во второй фаре.
Дело в том, что в этом приборе лампа тоже двухвитковая, однако третий контакт в цепь не подключен.

Вывод

Автомобиль Жигули 2106 имеет достаточно простую схему подключения, поэтому найти и устранить неисправности головного освещения не составит труда. Для этого нужно всего лишь придерживаться вышеперечисленных рекомендаций, а также уметь обращаться с таким прибором, как мультиметр.

Посмотреть дополнительную полезную информацию по озвученной теме вы можете из видео в этой статье.

… лампа указателя поворота А12-21-3, отвертка.

ПРИМЕЧАНИЕ
Расположение светильника в левом габаритном огне (правый расположен симметрично): а — габаритный огонь; б — указатель поворота.

1. Открутите два винта крепления объектива и снимите его.

2. Слегка нажмите на заменяемую лампу, поверните ее против часовой стрелки примерно на 5°, пока выступы на цоколе лампы не совместятся с прорезями в патроне, и извлеките лампу (обе лампы снимаются одинаково).
Для замены лампы в боковом указателе поворота нужно. ..

Так расположен левый боковой указатель поворота на переднем крыле. Правая расположена симметрично.

Доступ к патрону для замены лампы внутри крыла.
1. Очистите тряпкой защитный колпачок картриджа от загрязнений.

2. Потяните картридж и извлеките его вместе с крышкой из корпуса.

3. Выньте лампу из патрона.
4. Установите новую лампу и патрон в корпус указателя поворота в порядке, обратном снятию.
Для замены ламп в заднем фонаре потребуются: лампочки А12-5 — для габаритного огня и подсветки номерного знака; лампы А12-21-3 — для указателей поворотов, фонаря заднего хода и стоп-сигнала, отвертка.

Расположение фонаря слева Фонарь задний (правый фонарь симметричен): 1 — указатель поворота; 2 — габаритный огонь; 3 — фонарь заднего хода; 4 — стоп-сигнал; 5 — подсветка номерного знака.

Так установлен задний фонарь (вид из багажника при снятой обивке): а — держатель лампы номерного знака; б — гайка крепления диффузора.
1. Снимите обивку задней стенки багажника (см. «Замена заднего фонаря»).

2. Отвинтить гайку крепления диффузора со стороны багажника и снять его.

3. Снимите рассеиватель рассеивателя заднего фонаря.

4. Слегка нажмите на заменяемую лампу, поверните ее против часовой стрелки примерно на 5°, пока выступы на цоколе лампы не совместятся с прорезями в патроне, и снимите лампу (все лампы снимаются одинаково). Установите новую лампу в порядке, обратном снятию.

5. Вставьте нижнюю часть диффузора в уплотнение корпуса.

6. Прижмите диффузор к корпусу.
7. Придерживая диффузор снаружи, затяните гайку его крепления со стороны багажника.

ПРИМЕЧАНИЕ
Для замены лампы освещения номерного знака снимать рассеиватель заднего фонаря не требуется. Достаточно снять обшивку багажника.

8. Возьмите патрон лампы (разъем не нужно отсоединять) и извлеките патрон из корпуса лампы.

9. Слегка нажмите на лампу, поверните ее против часовой стрелки примерно на 5°, пока выступы на основании лампы не совместятся с прорезями в патроне, и извлеките лампу. Установите новую лампу в порядке, обратном снятию.

10. Вставьте патрон в корпус лампы, совместив выступ a на шлицевом патроне b на корпусе.
11. Установите обивку багажного отделения в порядке, обратном снятию.
Для замены лампы в задний противотуманный фонарь потребуются:

лампа А12-21-3, отвертка.

Задний противотуманный фонарь, расположенный слева под задним бампером.

1. Открутите два винта крепления рассеивателя фонаря и снимите рассеиватель.

Ближний свет, обязательно нужен при езде в вечернее время суток. Без него вообще невозможно ездить. Это можно очень легко сделать в вашем гараже, если вы будете следовать инструкциям. Для того, чтобы заменить старую лампу на новую, сначала нужно снять старую лампу с фары. Порядок снятия фары: Сначала любой плоской отверткой снимаем пластиковый подфарник, отогнув крепления.

Далее маленькой крестовой отверткой ослабляем винты, затягиваем их так, чтобы железный башмак можно было провернуть.
