Система автоматического управления вентилятором.
Система автоматического управления вентилятором своими руками.
Часто в радиолюбительской практике возникает необходимость охлаждать методом обдува какие-либо мощные активные элементы: регулирующие транзисторы в блоках питания, в выходных каскадах мощных УНЧ, радиолампы в выходных каскадах передатчиков и т.д.
Конечно, проще всего включить вентилятор на полные обороты. Но это не самый лучший выход-шум вентилятора будет напрягать и мешать.
Система автоматического управления вентилятором-вот что может быть выходом из ситуации.
Такая система автоматического управления вентилятором, будет управлять включением/выключением и оборотами вентилятора в зависимости от температуры.
В данной статье предложен простой, бюджетный выход из ситуации…
Итак, некоторое время тому назад знакомый товарищ попросил изготовить ему систему автоматического регулирования оборотов вентилятора охлаждения для зарядного устройства.
Всегда руководствуюсь принципом –«делать жизнь как можно проще», поэтому подыскивал схемы попроще, без всяких там микроконтроллеров, которые сейчас суют где надо, и где не надо. Попалась на глаза статья :http://dl2kq.de/pa/1-11.htm. Решено было испытать описанные в ней автоматы управления вентилятором…
Система автоматического управления вентилятором №1.
Принципиальная схема устройства показана ниже:
В данном случае применен вентилятор с рабочим напряжением 12 В.
Схема питается напряжением 15…18 В. Интегральный стабилизатор типа 7805 задает начальное напряжение на вентиляторе. Транзистор VT1 управляет работой интегрального стабилизатора. В качестве датчиков температуры использованы кремниевые транзисторы (VT2 и VT3) в диодном включении.
Схема работает следующим образом: в холодном состоянии датчиков температуры напряжение на них максимально. Транзистор VT1 полностью открыт, напряжение на его коллекторе ( а значит и на выводе 2 интегрального стабилизатора) составляет десятые доли вольта.
Напряжение, подаваемое на вентилятор почти равно паспортному выходному напряжению микросхемы LM7805, и вентилятор вращается на небольших оборотах.
По мере прогрева датчиков температуры ( одного любого из них, или обеих) напряжение на базе VT1 начинает уменьшаться. Транзистор VT1 начинает закрываться, напряжение на его коллекторе увеличивается, а соответственно, увеличивается и напряжение на выходе микросхемы LM7805.
Обороты вентилятора также увеличиваются и плавно достигают максимальных. По мере остывания датчиков температуры происходит обратный процесс и обороты вентилятора уменьшаются.
Количество датчиков может быть от одного до нескольких ( мною опробовано три параллельно включенных датчика). Датчики могут быть установлены как рядом друг с другом ( для повышения надежности срабатывания), так и размещены в разных местах.
Изначально данная схема разрабатывалась для применения в мощном ламповом усилителе мощности КВ диапазона, отсюда большое количество блокировочных конденсаторов.
Данная схема интересна еще и тем, что датчики температуры могут быть как закреплены на радиаторах мощных транзисторов, диодов и иметь непосредственный тепловой контакт с ними,так и установлены на весу, в потоке теплого воздуха.
В качестве транзисторов VT1…VT3 можно применить любые кремниевые транзисторы в пластиковом корпусе и структуры n-p-n. Мною успешно испытаны транзисторы КТ503, КТ315, КТ3102, S9013, 2N3904. Подстроечный резистор R2 служит для установки минимальных оборотов вентилятора.
При настройке данной системы автоматического управления режимом работы вентилятора подстроечным резистором R2 устанавливают минимальные обороты вентилятора. Затем, нагревая датчик, или датчики, каким-либо источником тепла убеждаются в работоспособности системы и возможность срабатывания её от разных датчиков независимо.
Данная схема достаточно чувствительна-можно настроить её на срабатывание даже от нагевания датчика температуры рукой. Важное замечание. Схема измеряет не абсолютную температуру, а разность температур между переходами транзистора VT1 и датчиков VT2 и VT3. Поэтому плата устройства должна быть размещена в месте, исключающем дополнительный нагрев. Интегральный стабилизатор должен быть снабжен небольшим радиатором.
Система автоматического управления вентилятором №2.
Здесь описано аналогичное устройство, но имеющее некоторые особенности.
Дело вот в чем. Часто бывают случаи, когда система автоматического управления режимом работы вентилятора установлена в изделии, где имеется всего лишь одно питающее напряжение -12В, но и вентилятор рассчитан на работу от напряжения 12 В.
Для достижения максимальных оборотов вентилятора необходимо подать на него полное напряжение,или, другими словами, регулирующий элемент системы автоматического управления режимом работы вентилятора должен иметь практически близкое к нулю падение напряжения на нем.
В этом случае применимо другое устройство, схема которого представлена ниже:
Регулирующим элементом служит полевой транзистор с очень низким сопротивлением канала в открытом состоянии. Мною использован транзистор типа PHD55N03.
Он имеет следующие характеристики: максимальное напряжение сток-исток -25 В, максимальный ток стока- 55 А, сопротивлением канала в открытом состоянии -0,14 мОм.
Подобные транзисторы применяются на материнских платах и платах видеокарт. Я добыл этот транзистор на старой материнской плате:
Цоколевка этого транзистора:
Именно очень низкое сопротивление канала в открытом состоянии и позволяет приложить к вентилятору практически полное напряжение питания.
В этой схеме датчиком температуры служит терморезистор R1 номиналом 10 кОм. Терморезистор должен быть с отрицательным температурным коэффициентом сопротивления ( типа NTC).
Номинал терморезистора R1 может быть от 10 до 100 кОм, соответственно нужно изменить и номинал подстроечного резистора R2.
Данная схема работает по принципу термоуправляемого реле: вентилятор включен/выключен в зависимости от температуры датчика.
Конструктивно, терморезистор R1 размещается на радиаторе транзисторов, которые обдувает вентилятор. Подстроечным резистором R2 при настройке схемы добиваются старта вентилятора при пороговой (начальной) температуре.
В качестве VT1 подойдет любой полевой транзистор с напряжением стока выше 20 В и сопротивлением канала в открытом состоянии менее 0,5 Ома.
Если напряжение питания не стабилизировано, то порог срабатывания схемы будет плавать, со всеми вытекающими последствиями. В этом случае полезно будет запитать терморезистор от стабильного источника питания, например -78L09.
Ниже приведен модернизированный вариант этой схемы. В данной схеме предусмотрена возможность независимой регулировки как минимальных оборотов при нормальной температуре, так и температуру, с которой обороты вентилятора начинают увеличиваться.
Здесь цепь R5, R6,VD2 позволяет установить минимальные обороты вентилятора при нормальной ( начальной) температуре при помощи подстроечного резистора R5. А резистором R7 устанавливают температуру, с которой вентилятор переходит на повышенные обороты.
Как и в предыдущих схемах, блокировочные конденсаторы необходимы при эксплуатации устройства в условиях воздействия мощных высокочастотных наводок-например ламповый усилитель мощности КВ диапазона. В других случаях в их установке нет необходимости.
Терморезисторов-датчиков температуры может быть несколько и установленных в разных местах. Вентиляторов тоже может быть несколько. В этом случае возможно ( но необязательно) будет необходимым предусмотреть небольшой радиатор для регулирующего транзистора.
Вид собранной платы системы автоматического управления обдувом, управляющий транзистор установлен со стороны печатных проводников:
Печатная плата, вид со стороны проводящих дорожек:
Все три схемы, приведенные в этой статье мною опробованы и продемонстрировали надежную и стабильную работу.
[spacer height=»20px»]
Обновление от 13.01.2020Изготовил еще два варианта подобных регуляторов. Без использования терморезисторов.
Статья с
подробным описанием здесь.[spacer height=»20px»]
Дополнение от 19.02.2020.
Проделал лабораторную работу с целью определения возможности работы термоуправляемого регулятора, собранного по схеме №2 (см. текст статьи), от напряжения +27 В вместо штатных +12 В.
Делать эту работу пришлось, так как у некоторых коллег что-то там не получается и работает наоборот, и вовсе не так…
Схему собрал упрощенную-всего три детали. В качестве регулирующего транзистора применил IRF630.
Схема получилась такая:
В качестве нагрузки использован 27-ми вольтовый электродвигатель ДП25-1,6-3-27.
Всё заработало сразу, и как положено-при нагреве терморезистора двигатель начинает вращаться, при охлаждении останавливается.
Порог срабатывания устанавливается подстроечным резистором 10 кОм. Причем, можно выставить так, что схема будет срабатывать даже от нагрева терморезистора дыханием.
Вывод-все проверено и все работает.
Способы управления вентиляторами охлаждения | 2 Схемы
Содержание
Вентилятор (кулер, англ. cooler) – основа системы охлаждения многих устройств, особенно с высокой мощностью. Это дешевое и эффективное решение, которое используется в электронике уже несколько десятилетий. За прошедшие годы технология производства вентиляторов претерпела значительное развитие, предоставив новые возможности управления его работой. Так давайте вместе с редакцией сайта 2Схемы рассмотрим наиболее важные аспекты этого вопроса.
Основные тенденции развития современной электроники, такие как миниатюризация или увеличение вычислительной мощности, представляют серьезную проблему для разработчиков систем охлаждения. Постоянное увеличение удельной мощности современных микросхем вызывает необходимость обеспечения достаточно эффективных способов управления рабочей температурой устройства, в первую очередь за счет отвода избыточного количества тепловой энергии, образующейся в схеме.
Конструкторы обычно стараются решить проблему охлаждения устройства за счет пассивных элементов, таких как радиаторы и тепловые трубки. Такие системы не требуют дополнительного питания, поэтому не увеличивают мощность потребляемую устройством. Кроме того, они бесшумны и безотказны. Но предлагаемая ими способность рассеивать и отводить тепло может во многих случаях оказаться недостаточной. Альтернативой пассивным системам является активное охлаждение, в котором используются различные типы вентиляторов для принудительной циркуляции воздуха вокруг охлаждаемого элемента. Конечно вентилятор является источником неприятных шумов, а также потребляет электричество, что может быть особенно важно в случае батарейного питания.
Управление скоростью вращения
Одним из способов устранения или уменьшения значимости данных неудобств, связанных с использованием вентилятора, является точное регулирование скорости его работы. Снижение этого параметра до минимально необходимого значения позволяет снизить уровень шума, потребление электроэнергии, увеличить надежность и срок службы элемента.
На рынке представлено множество различных типов вентиляторов. Подавляющее большинство из них можно отнести к одной из трех групп в зависимости от количества проводов, необходимых для соединения элемента. Имеются вентиляторы с двумя, тремя или четырьмя проводами.
К основным методам работы вентилятора относятся следующие способы управления скоростью вентилятора:
- нет контроля скорости;
- способ включения/выключения;
- линейный метод регулирования напряжения;
- модуляция ШИМ с или без растяжения импульса.
Типы вентиляторов DC
Итак, имеющиеся кулеры можно разделить на группы в зависимости от количества соединительных проводов, необходимых для его работы.
С двумя выводами. Самым простым и дешевым типом является вентилятор с двумя соединительными проводами, представляющими два полюса источника питания. Скорость его работы можно регулировать величиной напряжения (в случае питания постоянным током) или скважностью ШИМ-сигнала.
Этот тип не предоставляет возможности считывания обратной связи о фактической скорости вращения или даже проверки того, работает ли он (вращается) вообще. Такой вид управления относят в автоматике к разомкнутой системе (или без обратной связи) – обратная связь отсутствует, поэтому нет возможности корректировать входной сигнал, чтобы реагировать на влияние разного рода изменений.
С тремя выводами. Трехпроводной вентилятор, помимо двух вводов питания, имеет еще и выход на тахометрический сигнал, который предоставляет информацию о скорости вращения. Этот сигнал обычно поступает от датчика Холла, установленного внутри вентиляторной схемы, и имеет форму импульсного сигнала с частотой, пропорциональной скорости вращения вентилятора.
Управление этим типом кулера может осуществляться теми же методами, что и в случае двухпроводного вентилятора, с тем отличием что можно получить сигнал обратной связи, информирующий о фактической скорости работы вентилятора.
Это позволяет построить схему управления на основе обратной связи.
Это позволяет построить схему управления на основе обратной связи.Проблемы с этим решением возникают в случае управления вентилятором с помощью ШИМ-сигнала. В такой ситуации питание вентилятора подается не постоянно, а только в периоды высоких импульсов, поэтому датчик Холла работает в ритме с этими изменениями питающего напряжения. В результате выходной сигнал датчика дополнительно нежелательно модулируется ШИМ-сигналом, управляющим питанием, как показано на рисунке. Большинство вентиляторов имеют тахометрический выход с открытым стоком, поэтому в случае отключения питания он отключается.
В случае вентилятора, подающего сигнал ШИМ, тахометрический сигнал модулируется переключением напряжения питанияС четырьмя выводами. Четырехпроводной вентилятор имеет отдельный вход для ШИМ-сигнала в дополнение к специальному входу для положительного полюса источника питания. Решения этого типа оснащены встроенным транзистором MOSFET, который переключает подачу питания на электродвигатель.
В результате датчик Холла питается непрерывно, независимо от фазы и хода манипуляционного сигнала, генерируя при этом сигнал с частотой, пропорциональной мгновенной частоте вращения схемы, без каких-либо дополнительных помех. На рисунке далее показаны отличия построения трех- и четырехпроводной схемы вентилятора.
Способы управления вентилятором
Нет контроля – открытая схема. Самый простой способ использовать вентилятор в системе охлаждения — просто включить его и заставить работать непрерывно с определенной постоянной скоростью, зависящей от поданного напряжения. Основным преимуществом этого решения является простота, отсутствие необходимости использования дополнительных компонентов или реализации какой-либо схемы управления. Но такой способ значительно сокращает срок службы вентилятора (постоянная работа на максимальных оборотах ускоряет износ), а также совершенно неэффективен с точки зрения экономии энергии – система охлаждения потребляет электроэнергию даже при низкой температуре охлаждаемого объекта.
Непрерывная работа также создает постоянный и продолжительный шум, который может раздражать пользователя.
Включение и выключение. Одним из наименее сложных способов регулирования работы вентилятора является использование термостата или датчика температуры. Вентилятор включается только в случае обнаружения превышения предельного значения температуры, в остальное время он остается выключенным. Это решение можно реализовать используя датчик температуры любого типа и контроллер. Также доступны схемы, оснащенные термостатом и выходом для прямого управления питанием вентилятора, обычно основанного на петле гистерезиса. Это означает что после превышения определенной температуры T max включается вентилятор, работающий до остывания устройства до температуры T min, где T max > T min. По сравнению с решением, использующим одно пороговое значение температуры, это позволяет избежать многократного переключения в случае, если температура окружающей среды колеблется вокруг порогового значения.
Основным недостатком этого метода является невозможность регулирования скорости вращения вентилятора. Либо он вообще не работает, либо крутится на полной скорости. Это создает неприятные звуковые эффекты потенциально раздражающие пользователей, особенно в моменты включения (резкое повышение уровня шума). Работа на максимальных оборотах также не способствует долговечности вентилятора, а отсутствие какой-либо обратной связи затрудняет обнаружение его повреждения.
Линейное регулирование напряжения. Более полное управление работой вентилятора можно получить при линейном изменении величины питающего напряжения. Более низкое напряжение будет означать более низкую скорость – более слабую охлаждающую способность, но также более тихую и энергоэффективную работу. Правда эта зависимость имеет свои ограничения. Каждый вентилятор характеризуется минимальным значением пускового напряжения U, необходимого для начала работы, то есть пуска. Это значение всегда выше минимального напряжения Umin, необходимого для поддержания движения – при старте электродвигатель должен создавать большее усилие, чтобы преодолеть инерцию.
И U старт, и U мининдивидуальны для каждой модели вентилятора, и некоторые несоответствия между этими параметрами могут возникать даже у отдельных экземпляров одной модели.
Для реализации этого метода можно использовать выход цифро-аналогового преобразователя (ЦАП), которым оснащено большинство современных микроконтроллеров, также на рынке имеются драйверы специально для этой цели. Для усиления выходного напряжения можно использовать простую схему усилителя, как показано на рисунке выше.
Основным преимуществом этого метода является снижение шума создаваемого вентилятором, а также продление срока службы. К недостаткам можно отнести ограниченный диапазон регулирования температуры (во многих решениях ограничен снизу значением U пуск), а также низкий КПД и необходимость использования множества дополнительных элементов в схеме регулирования, что удорожает проект.
Управление сигналом ШИМ.
В настоящее время в цифровых схемах наиболее часто используется метод управления путем регулировки коэффициента заполнения ШИМ-сигнала. При таком подходе, как и при решении с включением/выключением, вентилятор работает на максимальной мощности или вообще не работает, что устраняет некоторые проблемы, связанные с линейным регулированием напряжения.
К основным достоинствам этого метода можно отнести простоту, дешевизну и широкий диапазон регулирования скорости вращения вентилятора – обычно примерно от 10 % от максимального значения, а в случае управления ШИМ-сигналом с частотой выше акустического диапазона еще и малошумность.
Чтение скорости вращения вентилятора методом растяжения импульсаОдним из самых больших недостатков является модуляция выходного сигнала датчика Холла сигналом ШИМ, что мешает правильному считыванию значения скорости вращения. Эта проблема возникает только у 3-х проводных вентиляторов, в случае 4-х проводных решений – не вопрос.
Здесь можно использовать технику известную как растяжка импульса. Периодически в течение времени, необходимого для измерения скорости вращения (обычно один период тахометрического сигнала), коэффициент заполнения ШИМ-сигнала изменяется на 100 %, что позволяет получать неискаженный сигнал от датчика Холла. Правда это временно увеличивает громкость работы.
При использовании низкочастотного ШИМ-сигнала в слышимом диапазоне, дополнительной проблемой может стать шум, связанный с периодическим включением цепи электродвигателя.
Подведём итоги
Итак, наиболее эффективным способом управления работой кулера видится использование ШИМ-сигнала с частотой выше 20 кГц, то есть за пределами звукового диапазона. Такое решение обеспечивает достойный акустический комфорт, высокую энергоэффективность и широкий диапазон регулирования скорости вращения. Его также относительно легко реализовать в плане конструкции схемы управления вентилятора.
Имеющиеся на рынке вентиляторы имеют различные возможности управления и регулирования их работы в зависимости от количества контактов. Наиболее простые и дешевые двухпроводные кулеры позволяют создавать только схемы управления в разомкнутом контуре, без возможности прямого считывания обратной связи о фактических параметрах работы устройства и, таким образом, без возможности проектирования управления на основе ОС. Для этого необходимо использовать трех- или четырехпроводную схему. Четырехпроводные лучше подходят для управления на основе ШИМ-сигнала, так как в отличие от трехпроводных не подвержены помехам и модуляции тахометрического сигнала. Более подробно о распиновке и подключении различных кулеров читайте здесь.
Руководство по цепям управления вентиляторами и регулировке скорости
Скачать PDF
Abstract
Линейная схема измеряет температуру и регулирует скорость вращения охлаждающего вентилятора, генерируя переменное напряжение питания для вентилятора.
Шум вентилятора становится все более серьезной проблемой по мере того, как в офисе и дома появляется все больше электронного оборудования. Вентилятор с регулируемой скоростью позволяет работать медленнее и тише, когда позволяют температурные условия.
Цепи управления вентиляторами варьируются от простых переключателей, повышающих скорость вращения вентилятора при определенной температуре, до вентиляторов с цифровым управлением и плавной регулировкой скорости. Переключатели высокой/низкой скорости недороги, но звук резких изменений скорости может раздражать. Вентиляторы с цифровым управлением работают хорошо, но такие схемы дороже, и система должна включать последовательную шину. В этих рекомендациях по применению представлена недорогая автономная аналоговая схема для управления скоростью вращения вентилятора ( Рисунок 1 ), который легко настраивается для любой желаемой линейной зависимости между напряжением вентилятора и температурой ( рис. 2 , кривые B и C).
Фактические точки данных нанесены в зависимости от желаемого напряжения на рисунке 2.
Рис. 1. Эта схема обеспечивает непрерывное и линейное управляющее напряжение вентилятора, пропорциональное температуре.
Рисунок 2. Как описано в тексте, эти кривые иллюстрируют выходное напряжение в зависимости от температуры для схемы на рисунке 1.
Кривая «A» на рис. 2 представляет выход аналогового датчика температуры MAX6605 в зависимости от температуры в °C:
Vsensor = 0,0119 В/°C × Темп + 0,744В.
Кривая «B» связывает напряжение вентилятора с температурой и сочетает минимальное «напольное» напряжение 8,0 В с наклонной линией:
Vfan = 0,114 В/°C × Темп + 6,86В. Половое напряжение обеспечивает вращение вентилятора при низких температурах, а выше 10°С напряжение увеличивается с наклоном 0,114В/°С, пока не достигнет полного значения при 45°С. Простое усиление на выходе MAX6605 не дает напряжения пола 8В, а коэффициент усиления (90,58 = 0,114/0,0119), необходимое для получения наклона напряжения вентилятора, — это не то же самое усиление (9,22 = 6,86 В/0,744 В), которое необходимо для получения точки пересечения оси Y.
Чтобы преобразовать линию «А» в линию «В», вы должны вычесть смещение напряжения из выходного сигнала датчика температуры, а затем умножить результат на константу. Этого можно добиться с помощью схемы на рис. 1, в которой вы соедините пунктирную линию с надписью «уменьшить смещение». Один операционный усилитель создает наклонную линию, а второй операционный усилитель создает минимальное напряжение. Выходы операционного усилителя подключены к транзисторам таким образом, что доминирует операционный усилитель, требующий более высокого выходного напряжения. Следующие уравнения позволяют определить номиналы резисторов:
Для условия R2< R2 = R1(A v V temp0 — V y-intB )/[(A v -1)(V ref — V temp0 + V y-intB /A v )],
и R3 = R2(A v -1), где R1 — любое разумное значение, A v = 0,114/0,0119 = 9,58 — это отношение желаемого наклона
в В/°C к датчику температуры, V temp0 = 0,744 В — напряжение датчика температуры при 0°C, V y-intB = 6,86 В — точка пересечения с осью y, обозначенная
желаемая (экстраполированная) кривая температуры и V ref = 3,0 В — опорное напряжение. Таким образом, выбрав R1 = 301 кОм
позволяет рассчитать R2 = 3,158 кОм
и R3 = 27,09 кОм. Ближайший
1% значения составляют 3,16 кОм и
27,0 кОм соответственно. Следующее уравнение позволяет рассчитать напряжение пола: R5 = R6(V этаж — V ref )/(V ref ),
где R6 равно любому разумному значению, а V этаж = 8В — желаемое минимальное выходное напряжение. Таким образом, выбрав R6 = 100 кОм

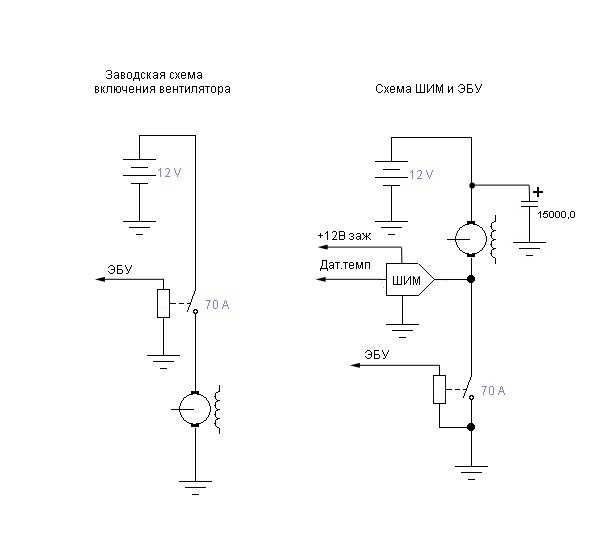

позволяет рассчитать R5 = 169 кОм. В некоторых случаях требуемое усиление смещения больше, чем требуемое усиление наклона, поэтому необходимо увеличить естественное смещение датчика температуры. Для желаемой температурной кривой «C», выраженной как: Vfan = (0,114 В/°C) (температура + 8,5 В), усиление (наклон) A v = 9,58 такое же, как и для линии «B», но требуемое усиление смещения (8,5 В / 0,744 В = 11,42) больше. Поэтому вы используете версию схемы «увеличение смещения». R4 = R1(V y-intC /A v — V temp0 )/(V ref — V y-intC /A v ) = 20,41 кОм, 4 где V y-intC = 8,5 В — пересечение кривой желаемой температуры с осью y. Для R1 = 301 кОм ближайшее доступное значение 1% для R4 составляет 20,5 кОм. Аналогичная версия этой статьи появилась в номере журнала EDN от 21 марта 2002 г. P0480 — это общий код неисправности OBD2, который относится к неисправности в цепи управления вентилятором охлаждения. Этот код аналогичен кодам P0481 и P0482. P0480 означает, что цепь управления вентилятором охлаждения 1 неисправна. ЭБУ автомобиля пытался управлять вентилятором охлаждения 1, но он не сработал или была обнаружена неисправность. Использует сканирующий прибор и проверяет любые коды, хранящиеся в ECU Отмечает данные стоп-кадра, которые показывают температуру охлаждающей жидкости, число оборотов в минуту, скорость автомобиля и т. д. с момента установки кода Стирает все коды Тест-драйв автомобиля и попытка воспроизвести условия из данных стоп-кадра Выполняет визуальный осмотр системы вентилятора, тщательно проверяет работу вентилятора и ищет поврежденную или изношенную проводку Использует сканирующий прибор для просмотра потока данных и подтверждения правильности показаний датчика VSS и точности показаний датчика температуры охлаждающей жидкости Использует тестер реле для проверки реле управления вентилятором или переключает реле с исправным реле для проверки Проверяет правильность работы реле давления кондиционера и соответствие его показаний спецификациям Ошибки допускаются, когда не проводится пошаговая диагностика или полностью пропускаются этапы. P0480 может стать серьезным, если автомобиль перегреется. Если автомобиль перегревается, это может привести к повреждению двигателя или его полному выходу из строя. Если обнаружен код P0480 и вентиляторы не работают, то транспортным средством нельзя управлять. Доступ к потоку данных транспортного средства в реальном времени необходим для диагностики P0480.
Для таких случаев справедливо следующее уравнение: Неисправность цепи управления вентилятором охлаждения 1
