Простые схемы унч на транзисторах

Сигнал требующий усиления через предварительный УНЧ подается на предварительный дифферециальный усилительный каскад построенный на составных транзисторах VT1 и VT2. Использование дифференциальной схемы в усилительном каскаде, снижает шумовые эффекты и обеспечивает работу отрицательной обратной связи. Напряжение ОС поступает на базу транзистора VT2 с выхода усилителя мощности. ОС по постоянному току реализуется через резистор R6. ОС по переменной состовляющей осуществляется через резистор R6, но её величина зависит от номиналов цепочки R7-C3.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Звуковые усилители
• Простой УНЧ на транзисторах
• Усилители низкой частоты
• Простейший УНЧ на мощность до 10 ватт
• Две схемы УНЧ на транзисторах
• Три схемы УНЧ для новичков
• Ультралинейный усилитель мощности на 100 Вт
• Усилитель низкой частоты на мощных транзисторах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой усилитель звука на транзисторах

Звуковые усилители

Ультралинейный усилитель мощности на Вт. В г. Речь шла о качественно новых усилительных приборах высокой и сверхвысокой частоты — так называемых полевых МОП-транзисторах с вертикальной структурой затвора. Оказалось, что полевые транзисторы большой мощности, разработанные для использования в передатчиках высоких и сверхвысоких частот, могут с успехом работать в усилителях мощности низкой частоты.

На средних частотах искажения сигнала были настолько малы, что их трудно было измерить существующими измерительными приборами. Полевые транзисторы обладают значительно лучшими характеристиками при усилении сигнала без искажений, но приборы, пригодные для работы в оконечных каскадах, появились лишь в начале х годов. На рис. Как видно из рис. Для защиты затворов полевых транзисторов от больших бросков напряжений, наблюдаемых при включении и выключении усилителя при работе с перегрузкой, применены дополнительные диоды Д2—Д5.

Для уменьшения влияния разброса входных характеристик полевых транзисторов на работу усилителя в целом в цепи затворов транзисторов Т6—Т9 включены резисторы R14—R17 по Ом.

Использование попарно включенных транзисторов в оконечном каскаде позволяет при сопротивлении нагрузки 8 Ом получить выходную мощность Вт Если использовать только по одному полевому транзистору и нагрузку с сопротивлением 16 Ом, то выходная мощность составит 50 Вт. В одной из конструкций в оконечном каскаде усилителя на 60 Вт используют шесть полевых транзисторов, включенных параллельно по три. В этом отношении полевые транзисторы имеют большие преимущества перед биполярными, параллельное включение которых затруднительно.

Необходимо отметить две характерные особенности усилителя. Первая заключается в том, что используются четыре источника питания: два нестабилизированных, питающих оконечный каскад, и два стабилизированных для питания предварительных каскадов.

Назначение RС-цепей предотвращать самовозбуждение усилителя на высоких и сверхвысоких частотах. Цепь, состоящая из дросселя L1, зашунтированного резистором R19, уменьшает гармонические искажения сигнала на частотах выше 3—4 кГц.

К сожалению, в зарубежной литературе не указаны данные дросселя L1, поэтому при повторении конструкции усилителя необходимо подбирать намоточные данные экспериментальным путем. В усилителе можно применять только кремниевые высоковольтные транзисторы высокой частоты.

Если не стремиться к достижению очень большой выходной мощности и ограничиться пределом в 30—40 Вт, то можно снизить напряжение каждого из четырех источников питания до 40 В и применить отечественные транзисторы: типа КТ с любыми буквенными индексами T1, Т2, Т5 , типа КТ также с любыми последующими буквенными индексами ТЗ, T4 и полевые транзисторы типа КПА Т6, T7 , КПА Т8, Т9.

Налаживание усилителя с четырьмя источниками питания сводится к установке переменным резистором R13 такого напряжения смещения на затворах полевых транзисторов, при котором начальный ток стока каждого полевого транзистора составит около 50 мА. Приступая к работе с полевыми транзисторами, необходимо учитывать их склонность к пробою затвора под действием разряда статического электричества, поэтому требуется соблюдение условий, оговариваемых в инструкции, прилагаемой к транзистору.

Следует также учитывать, что полевые транзисторы вообще и мощные в особенности являются приборами нового типа, поэтому их приобретение может быть связано с рядом трудностей. Остается напомнить, что полевые транзисторы, работающие в оконечных каскадах, так же как и их предшественники биполярные транзисторы, требуют применения эффективных теплоотводов.

Правда, у полевых транзисторов есть одно важное преимущество: они не боятся короткого замыкания на выходе. Если такое случится, то происходит повышение температуры канала и уменьшение его тока. Беседа первая. Корни и плоды радио Беседа вторая. Первое знакомство с радиоприемником Беседа третья. Радиопередача и радиоприем Беседа четвертая. Экскурсия в электротехнику Беседа пятая. О полупроводниках и полупроводниковых приборах Беседа шестая.

Первый транзисторный приемник Беседа седьмая. Электронные лампы и их работа Беседа восьмая. Источники питания Беседа девятая. О микрофонах, звукоснимателях, динамических головках прямого излучения и громкоговорителях Беседа десятая. Твоя мастерская Беседа одиннадцатая. Усилитель звуковой частоты Беседа двенадцатая. Приемник прямого усиления Беседа тринадцатая. Измерительная лаборатория Беседа четырнадцатая. От приемника прямого усиления к супергетеродину Беседа пятнадцатая.

Стереофония Беседа шестнадцатая. Знакомство с автоматикой Беседа семнадцатая. Мультивибратор и его применение Беседа восемнадцатая. Электро- и цветомузыка Беседа девятнадцатая. Телеуправление моделями Беседа двадцатая. Путь в радиоспорт Беседа двадцать первая. На страже Родины Беседа двадцать вторая.

Радиоэлектроника служит человеку Беседа двадцать третья. Для радиокружка и школы Приложения. Для дома, для семьи Изготовление самодельных деталей Как оборудовать рабочее место Краткие сведения о некоторых химических веществах, используемых в радиолюбительской практике Практические советы Радиопередатчики Сигнализация Простые измерительные приборы и пробники Справочники Сюрпризы электромагнитного поля Телефония Технологические приемы и процессы Технология Управляемые звуком Усилители НЧ Оркестр… Из радиодеталей Переговорные устройства Схемы новогодних гирлянд Цветомузыкальные приставки Электронные имитаторы звуков Электронная игротека Усилители звуковой частоты.

Рубрики: Усилители НЧ Метки: температура , эксперимент. Предыдущие записи: Приставка с автомобильными лампами. Следующие записи: Электронный барабан. Последние статьи Схемы новогодних гирлянд Самостоятельный ремонт пульта ДУ Самодельная простая охранная сигнализация дома, или дачи Две простые схемы охранных устройств для квартиры Принцип работы транзистора Чем отличается переменный ток от постоянного Миниатюрный металлоискатель Таймер на 30 минут Лампа дневного света от батареи 12 Вольт Схема для автоматического включения освещения.

Простой УНЧ на транзисторах

Что вам в них? Схемы принципиальные Библиотечка литературы Радиолюбительская хрестоматия Новости электроники Карта сайта Магазинчик на сайте Загрузка Топ 10! Беспроводная передача энергии сегодня не удивляет: у обладателей Palm Pre есть возможность пользоваться аксессуаром Touchstone, беспроводную зарядку имеют электрические зубные щетки. Но все подобные Трехламповый приемник с постоянной обратной связью Приемник собран на лампах 1К1П Усилитель высокой частоты , 1К1П сеточный детектор с обратной связью , и 2П1П Усилитель низкой частоты и рассчитан на прием радиовещательных станций, работающих

Схема. Усилитель звука на транзисторах. Схема состоит из 6-ти Транзисторы Т5 и Т6 на схеме образуют выходной каскад, на их.

Усилители низкой частоты

Транзисторные усилители мощности низкой частоты УМЗЧ для звуковой и аудио-аппаратуры. В разделе собраны принципиальные схемы самодельных усилителей мощности НЧ на биполярных и полевых транзисторах. Для самодельного аудио-комплекса или при ремонте музыкального центра можно изготовить многоканальный усилитель мощности в конфигурациях:. На транзисторах можно без лишних сложностей собрать небольшой самодельный усилитель для наушников. Присутствуют очень простые и доступные по себестоимости конструкции усилителей, которые прекрасно подойдут для изготовления начинающими радиолюбителями. Усилитель построен по простой схеме на трех транзисторах. На выходе, на нагрузке сопротивлением 4 От выдает мощность 2W при питании от источника напряжением 12V. Входное сопротивление усилителя мало, и составляет Ом.

Простейший УНЧ на мощность до 10 ватт

Обычные механические граммофоны не обеспечивают хорошего качества воспроизведения грамзаписи, так как воспроизводят узкую полосу частот и, кроме того, не позволяют производить регулировку громкости и тембра. Поэтому в настоящее время широкое распространение получили Для озвучения жилых помещений небольшого объема, а именно такие задачи и приходится чаще всего решать радиолюбителю-конструктору, необходимо иметь усилитель НЧ с выходной мощностью в пределах 4—6 Вт. Получить такую мощность от усилителя НЧ, выходной каскад которого выполнен по

Эх, жалко пацанов — королевство маловато, разгуляться негде!

Две схемы УНЧ на транзисторах

Усилитель звуковой частоты или усилитель низкой частоты, что бы разобраться как он всё таки работает и зачем там так много всяких транзисторов, резисторов и конденсаторов, нужно понять как работает каждый элемент и попробовать узнать как эти элементы устроены. Для того что бы собрать примитивный усилитель нам понадобятся три вида электронных элементов: резисторы, конденсаторы и конечно транзисторы. На контакте базы и эмиттера появится электромагнитное поле, которое буквально вырывает электроны с внешней орбиты атомов базы и переносит их в эмиттер. Свободные электроны оставляют за собой дырки, и занимают вакантные места уже в эмиттере. Это же электромагнитное поле оказывает такое же воздействие на атомы коллектора, а так как база в транзисторе достаточно тонкая относительно эмиттера и коллектора, электроны коллектора достаточно легко проходят сквозь неё в эмиттер, причём в гораздо большем количестве чем из базы. Если же мы отключим напряжение от базы, то никакого электромагнитного поля не будет, а база будет выполнять роль диэлектрика, и транзистор будет закрыт.

Три схемы УНЧ для новичков

Вперёд, в прошлое! Замыслив материал на означенную тему, я первоначально хотел начать излагать её с азов. Не забираясь в дебри, конечно. Однако после некоторого осмысления возможной перспективы пришёл к выводу, что это совершенно ни к чему. В сети имеется громадное количество информации на эту тему, и каждый второй стремится учить других.

Транзисторные УНЧ Усилитель построен по простой схеме на трех транзисторах. Простые высококачественные усилители мощности НЧ на .

Ультралинейный усилитель мощности на 100 Вт

Switch to English регистрация. Телефон или email. Чужой компьютер.

Усилитель низкой частоты на мощных транзисторах

Усилитель мощности низкой частоты — наверное все радиолюбители начинали с него. Собирая простые схемы усилителей, в какой то миг нам хочется чего — то большего и с каждым разом мы чем — то не довольны и стремимся к качеству и большой мощности. Практика, которая дается не легко, процесс продолжается годами и бывает моменты, когда радиомастер с большим стажем собирает простейшие схемы, как бы вспоминая молодость. Мы чуть отошли от нашей темы, но это не так уж и важно, поскольку речь сегодня пойдет именно о простейшем усилителе мощности низкой частоты. Данная схема усилителя содержит всего один транзистор и несколько радиодеталей, схема упрощена до минимума, чтобы с ней мог справиться человек , который только начал познавать для себя мир радиоэлектроники. Усилитель конечно не такой уж и мощный, но при мощном транзисторе можно выжимать до 0,5 ватт, неплохо для усилителя с такой схематической развязкой ни правда ли?

Изготовление хорошего усилителя мощности всегда было одним из нелегких этапов при конструировании аудио-аппаратуры.

Качество звучания, мягкость басов и отчетливое звучание средних и высоких частот, детализация музыкальных инструментов — все это пустые слова без качественного усилителя мощности низкой частоты.

Чувствительность усилителя по входу составляет примерно 0,25В, так что для его нормальной работы в составе радиоприемника требуется между детектором и этим усилителем установить еще один усилитель НЧ, так называемый предварительный УНЧ, который должен усиливать сигналы, полученные от детектора, до величины 0,25В. Логин: Пароль: Напомнить пароль? Схемы каких устройств вам наиболее интересны? Бытовых устройств. Hi-Fi стереоусилитель с эквалайзером. Двоичный таймер с выдержкой времени.

Стационарное звукоусилительное оборудование представляет определенный инженерный интерес с позиций эволюции схемотехники. В статье показаны некоторые практические схемы, большинство из которых испытано. Некоторые схемы требуют доработки. Поэтому для начинающих исследователей можно рекомендовать обраться к первоисточникам.

Унч на транзисторах схема

После освоения азов электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звуковой частоты, как правило самые повторяемые конструкции. Схем достаточно много, каждая отличается своими параметрами и конструкцией. В этой статье будут рассмотрены несколько простейших и полностью рабочих схем усилителей, которые успешно могут быть повторены любым радиолюбителем.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схемы УНЧ и разной электроники
• Усилитель низкой частоты на мощных транзисторах
• Схема транзисторного усилителя на 12 Вт
• Простой УНЧ на транзисторах
• Усилитель на транзисторах Класс А 10Вт
• Искусство схемотехники. Часть 11 — Усилитель низкой частоты на транзисторах. Схема № 1

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: УСИЛИТЕЛЬ НА ПАРАЛЛЕЛЬНЫХ ТРАНЗИСТОРАХ

Схемы УНЧ и разной электроники

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе.

При разработке усилителей ЗЧ с максимальной выходной мощностью более Вт первостепенное значение приобретает необходимость получения возможно большего КПД усилителя при достаточно малых нелинейных искажениях.

Вопросе допустимом проценте нелинейных искажений усилителя 34 не раз обсуждался на страницах журнала «Радио» [1, 2], получение же высокого КПД усилителя чаще всего не уделялось должного внимания. Известно, что хороший КПД имеет выходной каскад усилителя мощности, работающий в режиме В.

Однако ему свойственны большие нелинейные искажения. В журнале «Радио» рассказывалось о коррекции таких искажений с помощью прямой связи [3]. Рассматривался и способ снижения искажений, основанный на использовании усилительных каскадов, работающих в разных режимах [4]. Автором предлагается еще два варианта выходных каскадов усилителя, работающих в разных режимах и позволяющих снизить коэффициент гармоник мощного УМЗЧ.

Их упрощенные электрические схемы показаны на рис. Каждый из усилителей состоит из двух выходных каскадов — основного и вспомогательного, включенных параллельно. Причем основной каскад работает в режиме В, а вспомогательный — в режиме АВ.

Основной каскад усилителя, показанный на рис. R9 образуют вспомогательный каскад, который работает в режиме АВ. Резисторы R R5 и диоды VD1, VD2 обеспечивают необходимое смещение на базах транзисторов и задают режим работы обоих каскадов. Как видно из схемы, напряжение смещения на базах транзисторов вспомогательного каскада всегда больше, чем на базах основного каскада на величину падения напряжения на диодах VD1, VD2.

В результате с помощью изменения сопротивления резистора R4 задается напряжение смещения на базах транзисторов VT1, VT2, при котором каскад будет работать в режиме В. При малых уровнях входного сигнала транзисторы основного каскада VT1, VT2 закрыты, и при этом работает только вспомогательный каскад.

При этом переменный ток, поступающий в нагрузку, мал, мало и падение напряжения на резисторах R8, R9. С ростом входного напряжения начинают открываться транзисторы VT1, VT2 и увеличивается ток. Увеличение тока, протекающего через резисторы R8, R9, приводит к росту падения напряжения на них и ограничению тока транзисторов VT3 и VT4.

При максимальном выходном токе, например, при положительной полуволне входного напряжения, транзистор VT1 полностью открыт, а через транзистор VT3 при этом протекает в нагрузку гораздо меньший ток, ограниченный в основном резистором R8 и частично R6. Таким образом, чем больше будет сопротивление резисторов R8, R9, тем на меньшем уровне будет ограничен максимальный ток транзисторов вспомогательного каскада, а значит, и максимальная мощность в режиме АВ, отдаваемая в нагрузку.

Как показало макетирование, сопротивление резисторов R8, R9 порядка Более сложен выходной каскад, изображенный на рис. Он обеспечивает усиление как по току, так и по напряжению. Вспомогательный каскад VT VT8 также должен быть собран на составных транзисторах Резисторы R Объясняется это тем.

Работа транзисторов выходного каскада в режиме усиления тока и напряжения обеспечивает максимальный КПД выходного каскада, поскольку в этом случае напряжение насыщения транзисторов минимально, и максимальное значение амплитуды выходного сигнала приближается к напряжению питания. Как и при коррекции искажений с использованием прямой связи, усилитель мощности, построенный по предложенным схемам, должен иметь достаточно глубокую ООС, обеспечивающую малые нелинейные искажения в широком динамическом диапазоне выходных сигналов.

Очевидно, что наилучшим образом решить эту задачу позволяют современные быстродействующие ОУ. Применив в предварительном каскаде УМЗЧ быстродействующий ОУ и построив его выходной каскад по схеме, указанной на рис. Принципиальная схема УМЗЧ приведена на рис. Резистор обратной связи R5 и R1 определяют коэффициент усиления усилителя. Выходной каскад выполнен на транзисторах VT Его работа была рассмотрена выше. Конденсаторы С С9 корректируют фазовую и частотную характеристики каскада.

Стабилитроны VD1, VD2 стабилизируют напряжение питания ОУ, которое одновременно используется для создания необходимого напряжения смещения выходного каскада. VD6 и резистор R4 образуют цепь нелинейной ООС, которая уменьшает коэффициент усиления ОУ когда выходное напряжение усилителя мощности достигнет своего максимального значения.

В результате уменьшается глубина насыщения транзисторов VT1, VT2 и снижается вероятность возникновения сквозного тока в выходном каскаде. Конденсаторы С4, С5 -корректирующие. С увеличением емкости конденсатора С5 растет устойчивость усилителя, но одновременно увеличиваются нелинейные искажения, особенно на высших частотах. Снижение напряжения питания приводит к уменьшению максимальной выходной мощности усилителя прямо пропорционально квадрату изменения напряжения питания, то есть при уменьшении напряжения питания в два раза максимальная выходная мощность усилителя уменьшается в четыре раза.

Усилитель не имеет защиты от короткого замыкания и перегрузок. Эти функции выполняет блок питания. В журнале «Радио» высказывалось мнение о необходимости питания УМЗЧ от стабилизированного источника питания для обеспечения более естественного его звучания.

Действительно, при максимальной выходной мощности усилителя пульсации напряжения нестабилизированного источника могут достигать нескольких вольт. При этом напряжение питания может существенно снижаться за счет разряда конденсаторов фильтра.

Это незаметно при пиковых значениях выходного напряжения на высших звуковых частотах благодаря достаточной емкости фильтрующих конденсаторов, но сказывается при усилении низкочастотных составляющих большого уровня, так как в музыкальном сигнале они имеют большую длительность.

В результате фильтрующие конденсаторы успевают разряжаться, снижается напряжение питания, а значит, и максимальная выходная мощность усилителя. Если же напряжение приводит к уменьшению тока покоя выходного каскада усилителя, то это может приводить и к возникновению дополнительных нелинейных искажений. С другой стороны, использование стабилизированного источника питания, построенного по обычной схеме параметрического стабилизатора, увеличивает потребляемую мощность и требует применения сетевого трансформатора большей массы и габаритов.

Помимо этого, возникает необходимость отвода тепла, рассеиваемого выходными транзисторами стабилизатора. Причем зачастую мощность, рассеиваемая выходными транзисторами УМЗЧ, равна мощности, рассеиваемой выходными транзисторами стабилизатора, то есть половина мощности тратится впустую-Импульсные стабилизаторы напряжения имеют высокий КПД, но достаточно сложны в изготовлении, имеют большой уровень высокочастотных помех и не всегда надежны.

Если к блоку питания не предъявлять жестких требований по стабильности напряжения и уровню пульсаций, что характеризует, в частности, описанный выше усилитель мощности, то в качестве источника питания можно использовать обычный двухполярный блок питания, принципиальная схема которого показана на рис. Мощные составные транзисторы VT7 и VT8, включенные по схеме эмиттерных повторителей, обеспечивают достаточно хорошую фильтрацию пульсаций напряжения питания с частотой сети и стабилизацию выходного напряжения благодаря установленным в цепи стабилитронов VD Элементы L1.

Величина переменного напряжения, поступающего от сетевого трансформатора, выбрана такой, чтобы при максимальной выходной мощности УМЗЧ что соответствует току в нагрузке 4 А напряжение на конденсаторах фильтра С С8 снижалось примерно до В этом случае падение напряжения на транзисторах VT7, VT8 не будет превышать 4 В, а рассеиваемая мощность транзисторами составит 16 Вт. При уменьшении мощности, потребляемой от источника питания, увеличивается падение напряжения на транзисторах VT7, VT8, но рассеиваемая на них мощность остается постоянной из-за уменьшения потребляемого тока.

Блок питания работает как стабилизатор напряжения при малых и средних токах нагрузки, а при максимальном токе- как транзисторный фильтр. В таком режиме его выходное напряжение может снижаться до Как показало макетирование, плавкие предохранители не могут защитить усилитель и блок питания от перегрузок по току из-за своей инерционности.

По этой причине было применено устройство быстродействующей защиты от короткого замыкания и превышения допустимого тока нагрузки, собранное на транзисторах VT R12, R14 и конденсатор С Рассмотрим работу устройства при перегрузках положительной полярности. В исходном состоянии при номинальной нагрузке все транзисторы устройства защиты закрыты. При увеличении тока нагрузки начинает расти падение напряжения на резисторе R7, и, если оно превысит допустимое значение, начинает открываться транзистор VT1, а вслед за ним и транзисторы VT2 и VT5.

Последние уменьшают напряжение на базе регулирующего транзистора VT7, а значит, и напряжение на выходе блока питания. При этом за счет положительной обратной связи, обеспечиваемой резистором R Если сопротивление резистора положительной обратной связи R13 мало, то после срабатывания устройства защиты напряжение на выходе блока питания не восстанавливается даже после отключения нагрузки. В этом режиме необходимо было бы предусмотреть кнопку запуска, отключающую, например, на короткое время резистор R13 после срабатывания защиты и в момент включения блока питания.

Однако, если сопротивление резистора R13 выбрать таким, чтобы при коротком замыкании нагрузки ток не был равен нулю, то напряжение на выходе блока питания будет восстанавливаться после срабатывания устройства защиты при уменьшении тока нагрузки до безопасной величины. Практически сопротивление резистора R13 выбирается такой величины, при которой обеспечивается надежное включение блока питания при ограничении тока короткого замыкания значением 0, Ток срабатывания устройства защиты определяет резистор R7.

Аналогично работает устройство защиты блока питания при перегрузках отрицательной полярности. Конструкция и детали. Все детали УМЗЧ и блока питания размещены на одной плате. Катушки L1, L2 блока питания рис. Трансформатор питания выполнен на тороидальном магнитопроводе из электротехнической стали Э, толщиной 0,35 мм, ширина ленты 40 мм, внутренний диаметр магнитопровода 80 мм, наружный мм. Диоды VD VD7, VD8-любыми кремниевыми с максимальным прямым током не менее мА.

Налаживание блока сводится к установке подстроечным резистором R12 тока покоя выходных транзисторов VT6, VT8 в пределах Включают усилитель после проверки исправности блока питания. Для этого, заменив резисторы R7, R12 блока питания более высокоомными примерно 0, Оно должно срабатывать при токе нагрузки Убедившись в нормальной работе блока питания и УМЗЧ, устанавливают резисторы R7, R12 с номинальными сопротивлениями, указанными на принципиальной схеме, проверяют работу усилителя при максимальной мощности, контролируя отсутствие срабатывания устройства защиты блока питания.

Литература: 1. Лексины Валентин и Виктор. О за-метности нелинейных искажениях усилителя мощности. Солнцев Ю. Какой же Кг допустим? Высококачественный усилитель мощности.

Усилитель низкой частоты на мощных транзисторах

Чувствительность усилителя по входу составляет примерно 0,25В, так что для его нормальной работы в составе радиоприемника требуется между детектором и этим усилителем установить еще один усилитель НЧ, так называемый предварительный УНЧ, который должен усиливать сигналы, полученные от детектора, до величины 0,25В. Логин: Пароль: Напомнить пароль? Схемы каких устройств вам наиболее интересны? Бытовых устройств. Выключатель света в прихожей. Управление мощным Hi-Fi усилителем. Схема компактных переговорных устройств.

Найдите идеи на тему «Периодическая Таблица». января г. Схема высококачественного УНЧ на транзисторах (60Вт). Периодическая Таблица.

Схема транзисторного усилителя на 12 Вт

УНЧ является качественным усилителем низкой частоты для МП3 плеера с целью вывода звука на динамик. УНЧ имеет высокие параметры и обладает качественным преимуществом перед известными схемами с использованием микросхем. Проведя анализ работы различных УНЧ собранных на транзисторах и микросхемах, в том числе и зарубежного производства, мы отдали предпочтение этой конструкции. Не исключено применение устройства в качестве УНЧ музыкального центра, но входное напряжение звуковой частоты в этом случае должно быть не менее 50 мв. Данное устройство используется в составе домашнего кинотеатра. Схема УНЧ на транзисторах представляет собой четырехкаскадный усилитель с двухтактным выходом. Нагрузка включается без выходного трансформатора через разделительную емкость исключающую протекание постоянного тока по обмотке динамика. Для высококачественного приема к выходу УНЧ можно подключать так же и наушники, но последовательно с ними включается резистор. Для получения противофазного напряжения раскачки выходного каскада в предварительном каскаде использованы транзисторы с различной проводимостью.

Простой УНЧ на транзисторах

Усилители — наверное, одни из первых устройств, которые начинают конструировать радиолюбители-новички. Собирая УНЧ на транзисторах своими руками при помощи готовой схемы, многие используют микросхемы. Транзисторные усилители хоть и отличаются огромным числом применяемых микросхем , но каждый радиоэлектронщик постоянно стремится сделать что-то новое, более мощное, более сложное, интересное. Более того, если вам нужен качественный, надежный усилитель, то стоит смотреть в сторону именно транзисторных моделей.

Усилитель мощности низкой частоты на германиевых транзисторах П, принципиальная схема которого приведена иа рис. Как видно из принципиальной схемы, первый каскад усиления собран на мало-шумящем транзисторе МП39Б Т1 по схеме с общим эмиттером.

Усилитель на транзисторах Класс А 10Вт

Изготовление хорошего усилителя мощности всегда было одним из нелегких этапов при конструировании аудио-аппаратуры. Качество звучания, мягкость басов и отчетливое звучание средних и высоких частот, детализация музыкальных инструментов — все это пустые слова без качественного усилителя мощности низкой частоты. В данной статье я расскажу как изготовить схему усилителя усилителя, которая отлично подойдет для использования в самодельной аудио-аппаратуре. Эта публикация является первой в цикле статей по изготовлению самодельного 4х-канального усилителя Phoenix-P, о нем я рассказывал вот тут: Усилитель мощности ЗЧ своими руками Phoenix-P Достаточно не простое сочетание требований. Сначала опробовал вариант на основе микросхемы TDA, но оказалось что это не то что мне нужно, и вот почему

Искусство схемотехники. Часть 11 — Усилитель низкой частоты на транзисторах. Схема № 1

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно.

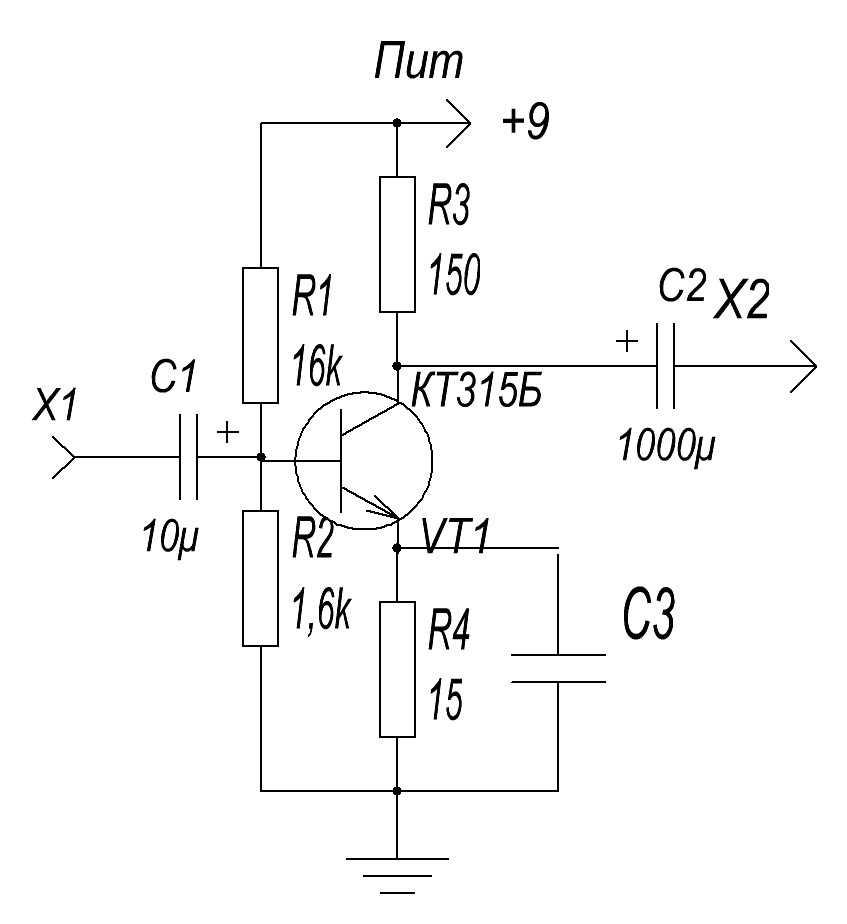

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор. Для выбора начального значения резистора R1 следует учесть, что его.

Уже и не помню откуда мне пришла идея собрать Унч класса А, зато четко помню как я искал эту схему. А все как было, нашел я на свалке 4 транзистора советских КТА в железном корпусе. Они такие были тертые, но тем не менее мультиметр показал что все четыре живые, как пользоваться мультиметром можно посмотреть тут.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Транзисторный усилитель 50W своими руками. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок.

Усилители низкой частоты УНЧ используют для преобразования слабых сигналов преимущественно звукового диапазона в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или иные излучатели звука. Заметим, что высокочастотные усилители до частот

Обычные механические граммофоны не обеспечивают хорошего качества воспроизведения грамзаписи, так как воспроизводят узкую полосу частот и, кроме того, не позволяют производить регулировку громкости и тембра. Поэтому в настоящее время широкое распространение получили Для озвучения жилых помещений небольшого объема, а именно такие задачи и приходится чаще всего решать радиолюбителю-конструктору, необходимо иметь усилитель НЧ с выходной мощностью в пределах 4—6 Вт. Получить такую мощность от усилителя НЧ, выходной каскад которого выполнен по Представлены две схемы простых в изготовлении самодельных усилителей низкой частоты УНЧ которые выполнены всего лишь на одной радиолампе. Одноламповый усилитель предназначен для малогабаритных переносных электропроигрывателей. Собран он на пентоде типа 6П15П

Режим усилителя устанавливается автоматически и сохраняется даже при снижении напряжения источника питания в 4 раза. Такая не критичность к питанию достигнута применением глубоких ООС по синфазной составляющей сигнала как в предусилителе, так и в выходных каскадах. Открыть в полном размере Как работает УНЧ Для надежной защиты громкоговорителя от постоянной составляющей выходного каскада применен автономный выпрямитель, в котором, в отличие от биполярного, нет потенциальной средней точки, соединенной с общим заземленным проводом. Ее функции по переменной составляющей выходного сигнала выполняет средняя точка последовательно соединенных конденсаторов С5, С6.

УНЧ на полевых транзисторах — схема шестиканального усилителя

Здесь представлен шестиканальный УНЧ на полевых транзисторах, идеально подходящий для использования в составе домашнего кинотеатра. Предлагаемый к повторению проект модульного усилителя мощности звука был создан довольно давно, но до сих пор не уступает по качеству звучания современным усилителям звука.

В моей домашней аудио студии он после изготовления сразу был подключен к компьютеру, как источнику звука и с тех пор устройство работает без нареканий, управляя двумя двухполосными громкоговорителями. Сама схема довольно проста в изготовлении, единственная сложность заключалась в количестве модулей усилителя, которые нужно было компактно разместить в корпусе.

Данный УНЧ на полевых транзисторах имеет в своем составе мощный блок питания выполненный на тороидальном трансформаторе на 200ВА, 6 печатных плат усилителей, микропроцессорный контроллер с электронными потенциометрами PGA2310. Усилители мощности в оконечном своем каскаде имеют популярные и дешевые MOSFET-транзисторы. Кроме этого, есть еще хорошая конструкция вот здесь.

Основной источник питания

Это самая простая часть всего усилителя: классический трансформаторный блок питания, обеспечивающий симметричные напряжения — не стабилизированные для оконечных каскадов усилителя, и стабилизированные цепи вспомогательного питания. Трансформатор 200ВА был изготовлен на заказ, с выходными напряжениями вторичных обмоток: 2х22В 2×1.9А и 2х13В 2х5А. Выпрямительный мост, подключенный к обмоткам низкого напряжения, смонтирован на корпусе усилителя, то есть отдельно от печатной платы, что позволяет ему лучше рассеивать выделяемое им тепло.

Принципиальная схема блока питания выглядит следующим образом:

Симметричное напряжение +/-16В питает оконечные каскады 5-ти усилителей, +/-30В подается на усилитель сабвуфера, остальные напряжения, уже стабилизированные, питают цепи в 5-ти усилителях фронтального, тылового и центрального каналов.

Компоненты фильтра, в основном большие электролитические конденсаторы, были смонтированы на большом куске текстолита. Из-за большого значения силы тока, потребляемого УНЧ собранного на полевых транзисторах, силовые дорожки на печатной плате были выполнены предельно широкими:

Подробности реализации этого модуля можно увидеть на фотографиях далее в этом посте.

Микропроцессорный контроллер и цифровые потенциометры

В данном усилителе нет типичного предусилителя с регулировкой тембра или баланса, но отказываться от регулировки громкости я не хотел. Об использовании механических потенциометров на шесть каналов не могло быть и речи, поэтому я решил использовать электронное регулирование.

Пробовал разные схемы, пока не наткнулся на высокопроизводительную микросхему регулятора громкости PGA2310. К тому же, на форумах любителей аудио, есть много положительных отзывов об этом цифровом регуляторе. Микросхема управляются через последовательную шину SPI, что потребовало использования микроконтроллера.

В моем варианте я остановился на довольно дешевом на тот момент AT90S2310. В основном он выполняет две функции — преобразует движение ручки регулятора на данные, которые он отправляет на PGA2310 и включает/выключает основное питание через реле.

Принципиальная схема:

Использование двух отдельных блоков питания может показаться немного странным — поясняю. В первом варианте потенциометры питались от основного блока питания усилителей, к сожалению, при включении усилителя в динамиках появлялся громкий щелчок, похожий на выстрел. Также не удалось компенсировать это с помощью аппаратного выключения звука (специальный вывод отключения звука в микросхеме PGA2310).

Решение было такое, что сначала надо включать потенциометры, потом усилители мощности. На момент сборки УНЧ на полевых транзисторах, самым оптимальным вариантом для меня было быстро сделать дополнительный симметричный блок питания на небольшом трансформаторе 2ВА.

Из-за нехватки места в корпусе аппарата, микросхемы PGA2310 были собраны на отдельных платах, которые вставляются вертикально в разъемы J4-J6. Схема такого модуля показана ниже:

Контроллер был изготовлен всего на четырех односторонних печатных платах — одна плата идет как основная и три идентичные с PGA2310:

При проектировании печатной платы нельзя было обойтись без нескольких перемычек, отмеченных красным.

На плате контроллера установлен энкодер (импульсный), микропереключатель и два светодиода, подсвечивающих кнопку включения в зависимости от питания (работа/ожидание):

Микропереключатель и светодиоды смонтированы на небольшом кусочке стеклотекстолита, который прикручен к передней панели корпуса:

Что касается светодиодов, то я использовал приборы диаметром 3мм, белый цвет горит, когда усилитель находится в дежурном режиме, питая только драйвер и потенциометры, синяя подсветка выключателя сигнализирует о работе усилителя.

В связи с нехваткой времени управляющая программа была написана на Bascom Basic и скомпилирована с дизассемблированной версией Bascom-AVR. В коде всего десяток строчек — включение/выключение, поддержка микроконтроллеров, отправка данных на PGA2310 (одинаковые значения на 3 микросхем) и сохранение настроек в EEPROM при переходе в режим ожидания. Дальше, в этом посте, есть ссылка на архив с бинарным файлом.

Пять усилителей переднего, заднего и центрального каналов

Для питания левой и правой фронтальных и тыловых колонок, а также центрального канала я использовал слегка модифицированную схему усилителя, опубликованную в журнале «Электроника для всех». В оригинале все это питалось от трансформатора с одной обмоткой, обеспечивающего 12 В, а требуемое напряжение получалось, в частности, с помощью удвоителя напряжения. Для моей схемы у меня был подходящий трансформатор и мне не пришлось использовать эти решения. Принципиальная схема представлена ​​на рисунке ниже:

В данном УНЧ собранного на полевых транзисторах, имеется много различных напряжений — это связано с использованием оконечного каскада, работающего по схеме с общим стоком. Если на сток MOSFET подать 16В и такое же значение приложить на затвор, то на истоке будет около 11В, что существенно ограничит максимальную мощность усилителя.

По этой причине я использовал источники тока на T2 и T3, при этом предварительно поляризовал затворы MOSFET. Их выход по току определяется напряжением питания (24В), напряжением на базах (22,75В) и резисторами R9, R10, поэтому он равен 10мА. Ток покоя усилителя устанавливается потенциометром ПР1, у меня он равен 70мА.

Транзистор Т1 компенсирует изменения этого значения из-за изменения температуры оконечных транзисторов и должен быть установлен на радиаторе. Напряжение постоянного тока на выходе усилителя не превышает 10мВ ни в одном из 5-ти блоков, при замыкании входа на корпус. Коэффициент усиления системы определяется резисторами R3 и R4 — он равен 22х или 27дБ.

Все схемы были собраны на идентичных платах, расположение элементов следующее:

При использовании одностороннего стеклотекстолита пришлось задействовать несколько перемычек (отмечены красным цветом). Транзистор Т1 был установлен на отрезке теплоотвода и запрессован в отверстие радиатора, что обеспечивает лучший тепловой контакт и позволяет стабилизировать ток покоя. Ниже приведены фотографии собранных модулей, а также фактические измеренные параметры готовых усилителей.

УНЧ на полевых транзисторах для сабвуфера

Низкочастотный динамик (известный как сабвуфер), называемый LFE (Low Frequency Effect) в системе Dolby Digital, должен управляться усилителем с достаточной мощностью, чтобы гарантировать точность воспроизведения баса, ударов, взрывов и других звуков с очень низкими частотами. Я как-то нашел в журнале «Практическая электроника» схему, которая показалась идеальной для такой роли — много мощности и MOSFET в выходном каскаде.

В этой схеме УНЧ выходные полевые транзисторы работают в конфигурации с общим истоком и управляются довольно интересным образом. Выход операционного усилителя нагружен резистором R14, который заставляет амплитуду входного звукового сигнала преобразовываться в ток, потребляемый операционным усилителем. Этот ток, протекающий для положительных половин сигнала через R4 и для отрицательных половин через R5, вызывает пропорциональные падения напряжения, которые подаются на затворы MOSFET, управляя ими.

Такое решение делает питание операционного усилителя и оконечного каскада полностью независимым. Ток покоя выставляется потенциометром ПР2, в моем случае он составляет 50мА. Правда, термостабилизации здесь нет, но после достаточно сильного нагрева отклонение не превышает 7%, так что это не трагедия. Транзисторы Т3 и Т4 защищают усилитель от слишком большого выходного тока, при необходимости уменьшая амплитуду выходного сигнала.

Коэффициент усиления схемы был установлен на уровне 29 дБ (27x). Кроме того, я добавил на входе дополнительный потенциометр, позволяющий уменьшить амплитуду сигнала, если окажется, что низкие частоты слишком громкие.

Схема традиционно собиралась на одностороннем стеклотекстолите:

Дорожки были спроектированы относительно эффективно — нужна была только одна перемычка.

Установка модулей в корпус

Из-за большого количества печатных плат, мне пришлось купить большой металлический корпус. Несмотря на имеющееся большое внутреннее пространство, печатные платы усилителей пришлось монтировать «сэндвичем», один над другим.

Из-за держателя предохранителя в задней панели, мне пришлось установить трансформатор над ним, используя алюминиевую пластину в качестве основания. Все транзисторы оконечного каскада прикручены к радиатору через изолирующие прокладки. Заземляющие провода проложены из одной точки, то есть винта, расположенного между контроллером и усилителями.

Плата с микропереключателями и светодиодами была прикручена к пластиковым элементам, которые в свою очередь я приклеил с помощью особо прочного клея Poxipol к ​​металлической передней панели. Цифровой регулятор громкости, также был впаян в плату и прикручен к корпусу.

Радиаторы и тороидальный трансформатор выбраны через чур с большим запасом, поэтому, нужно было сильно постараться, чтобы нагреть все это дело до 60°C со всеми 6 динамиками.

Для большей надежности все силовые кабели привязаны к днищу корпуса кабельными стяжками, а качестве сетевых проводов 220В были применены проводники с двойной изоляцией. Сделано это было в целях безопасности, так как корпус металлический и малейшая погрешность на участке сетевого напряжения может иметь трагические последствия.

Я попытался прикрутить радиаторы под и над вентиляционными отверстиями, чтобы имелся свободный выход нагретого воздуха из корпуса.

На задней панели расположены входные RCA-гнезда и выходные лабораторные клеммы, а также гнездо предохранителя:

Назначение коннекторов:

Во всей схеме я использовал винтовые соединения или коннекторы с позолоченными штырьками для розетки, чтобы можно было быстро снять модуль без необходимости использования паяльника. Во время сборки и тестирования это решение отлично сработало.

Впечатления от прослушивания и измерения параметров

Сразу оговорюсь, что я не аудиофил :), тем не менее, я не стал использовать детали, как говорят «что попало». При сборке усилителя я знал, чего мне нужно и, что ожидать от пяти модулей на полевых транзисторах, так как ранее собирал схему из журнала «Электронику для всех».

Неизвестной была только деталь из «Практической Электроники», отвечающая за сабвуфер. Но в итоге оказалось, что все это звучит очень красиво, как на двух, так и на трехполосных динамиках. Более слабые усилители любят импеданс 4 Ом, что даже целесообразно из-за низкого напряжения питания оконечного каскада. Аналогично с сабвуфером LFE.

Первые серьезные тесты прослушивания были проведены до того, как были сделаны какие-либо измерения с помощью осциллографа. Благодаря моим друзьям я собрал шесть соответствующих комплектов колонок, спаял 3 комплекта кабелей с разъемом 3,5 мм на дорогих металлических штекерах.

Затем я сел за компьютер с установленным AC3Filter (кто его еще помнит и запустил фильм ‘Вертолет в огне’ с DVD. Несмотря на то, что я видел его раньше, звуковые эффекты окружившие меня создавали впечатление, что я смотрю этот фильм впервые. Кроме того, сабвуфер отлично справился со своей работой.

Будучи студентом, я имел возможность пользоваться профессиональными осциллографами и генераторами сигналов, которыми оснащена лаборатория Технологического университета.

Подключив эквивалент нагрузки, генератор и осциллограф, я рассчитал эффективную мощность на основе измерений:

Усилители L, R, Ls, Rs, C — синусоидальный вход 240мВ RMS, f=1кГц, на нагрузку 4Ом у меня получилось 27,5Вт, на 8Ом 13,8Вт

Усилитель LFE — синусоидальный вход 320мВ RMS, f=1кГц, на нагрузку 4Ом у меня получилось 60Вт, на 8Ом было 47,5Вт, но при сигнале 355мВ RMS на входе.

При сегодняшних маркетинговых уловках и мощностях PMPO в 200 или 500 Вт на пластиковых колонках с подключаемым блоком питания, полученные значения могут показаться смешными. Однако при соответствующем качестве колонок, расположенных в жилом помещении площадью ~40м², мощности однозначно многовато, да и соседи по подъезду тоже могут осложнить жизнь.

Не менее важным параметром является частотная характеристика. Снятые параметры для усилителей меньшей мощности выглядят следующим образом:

Условия измерения: среднеквадратичное синусоидальное напряжение 24 мВ на входе с нагрузкой 4 Ом на выходе. Падение -3дБ произошло в диапазоне 24Гц-66кГц, что весьма неплохо.

Для усилителя LFE, питающего сабвуфер:

Вход представляет собой синус 32 мВ RMS, нагрузка на выходе 4 Ом. Диапазон -3 дБ составляет 7,5 Гц-43 кГц. Я уже знал, откуда исходит сильный гул :). Несмотря на то, что это усилитель НЧ-канала, я не использовал более высокочастотный срез — как с компьютера, так и с DVD-плеера с правильно обрезанным выходным сигналом LFE.

Как это часто бывает, жизнь свелась к использованию усилителя на двух двухполосных громкоговорителях, стоящих на полу, слева и справа от стола с компьютером. Возможно, я вернусь к идее, возникшей несколько лет назад, соединить два одинаковых усилителя и добавить сабвуфер :).

Для тех, кто заинтересован в повторении этой схемы, предоставляю графические файлы позволяющие травить печатные платы для усилителей и плату для микроконтроллера: amplifier_mosfet_5_1

Схема простой универсальный унч на транзисторах.

Две схемы УНЧ на транзисторах. Чтобы собрать простой усилитель, вам понадобится ряд деталей.

Читатели! Запомните ник этого автора и никогда не повторяйте его схемы.
Модераторы! Прежде чем забанить меня за оскорбления, подумай, что ты «подпускаешь к микрофону обыкновенного гопника», которого нельзя даже близко подпускать к радиотехнике и, тем более, к обучению новичков.

Во-первых, при такой схеме включения через транзистор и динамик будет протекать большой постоянный ток, даже если переменный резистор будет в правильном положении, то есть будет слышна музыка. А при большом токе динамик повреждается, то есть рано или поздно сгорит.

Во-вторых, в этой схеме обязательно должен быть ограничитель тока, то есть постоянный резистор, не менее 1 КОм, включенный последовательно с переменным. Любой самодельщик перевернет регулятор переменного резистора до упора, у него будет нулевое сопротивление и на базу транзистора пойдет большой ток. В результате сгорит транзистор или динамик.

Переменный конденсатор на входе нужен для защиты источника звука (это надо пояснить автору, т.к. тут же нашелся читатель, который снял его просто так, считая себя умнее автора). Без него нормально работать будут только те плееры, в которых такая защита уже установлена ​​на выходе. А если его нет, то выход плеера может выйти из строя, особенно, как я уже говорил выше, если переменный резистор выкрутить «в ноль». В этом случае выход дорогого ноутбука будет запитан от источника питания этой копеечной безделушки и он может сгореть. Самодельные очень любят снимать защитные резисторы и конденсаторы, потому что «работает!» В результате схема может работать с одним источником звука, но не с другим, и даже дорогой телефон или ноутбук могут выйти из строя.

Переменный резистор, в этой схеме, должен быть только подстроечным, то есть подстраиваться один раз и замыкаться в корпусе, а не выводиться удобной ручкой. Это не регулятор громкости, а регулятор искажений, то есть он подбирает режим работы транзистора так, чтобы были минимальные искажения и чтобы из динамика не шел дым. Поэтому он никогда не должен быть доступен извне. НЕВОЗМОЖНО регулировать громкость, меняя режим. Для этого нужно «убить». Если очень хочется регулировать громкость, то проще последовательно с конденсатором включить еще один переменный резистор, и вот его уже можно вывести на корпус усилителя.

В общем, для самых простых схем — и чтобы работало сразу и ничего не повредить, нужно купить микросхему типа TDA (например, TDA7052, TDA7056… в интернете много примеров) , а автор взял случайный транзистор, который завалялся у него в столе. В итоге доверчивые любители будут искать именно такой транзистор, хотя его коэффициент усиления всего 15, а допустимый ток целых 8 ампер (сожжет любой динамик, даже не заметив).

Схема №1

Выбор класса усилителя . Сразу предупредим радиолюбителя — мы не будем делать усилитель класса А на транзисторах. Причина проста — как было сказано во введении, транзистор усиливает не только полезный сигнал, но и подаваемое на него смещение. Другими словами, он усиливает постоянный ток. Этот ток вместе с полезным сигналом будет протекать через акустическую систему (АС), а колонки, к сожалению, способны воспроизвести этот постоянный ток. Делают они это самым очевидным способом — толкая или вытягивая диффузор из нормального положения в неестественное.

Попробуйте нажать пальцем на диффузор динамика — и вы увидите, в какой кошмар обернется этот звук. Постоянный ток по своему действию с успехом заменяет вам пальцы, поэтому для динамической головки он категорически противопоказан. Отделить постоянный ток от переменного сигнала можно только двумя способами — трансформатором или конденсатором — и оба варианта, как говорится, один хуже другого.

электрическая схема

Схема первого усилителя, который мы будем собирать, представлена ​​на рис. 11.18.

Это усилитель с обратной связью, выходной каскад которого работает в режиме В. Единственным преимуществом данной схемы является ее простота, а также однородность выходных транзисторов (не требуются специальные комплементарные пары). Однако он широко используется в усилителях малой мощности. Еще один плюс схемы в том, что она не требует никакой настройки, а при исправных деталях сразу заработает, а это для нас сейчас очень важно.

Давайте посмотрим, как работает эта схема. Усиленный сигнал поступает на базу транзистора VT1. Усиленный этим транзистором сигнал с резистора R4 поступает на базу составного транзистора VT2, VT4, а с него на резистор R5.

Транзистор VT3 включен в режиме эмиттерного повторителя. Он усиливает положительные полуволны сигнала на резисторе R5 и подает их через конденсатор С4 в переменный ток.

Отрицательные полуволны усилены составным транзистором VT2, VT4. При этом падение напряжения на диоде VD1 закрывает транзистор VT3. Сигнал с выхода усилителя поступает на делитель цепи обратной связи R3, R6, а с него на эмиттер входного транзистора VT1. Таким образом, транзистор VT1 играет роль устройства сравнения в цепи обратной связи.

Усиливает постоянный ток с коэффициентом усиления, равным единице (поскольку сопротивление конденсатора С постоянному току теоретически бесконечно), а полезный сигнал — с коэффициентом, равным отношению R6/R3.

Как видите, значение емкости конденсатора в этой формуле не учтено. Частота, начиная с которой в расчетах можно пренебречь конденсатором, называется частотой среза RC-цепочки. Эту частоту можно рассчитать по формуле

F = 1 / (R×C) .

Для нашего примера это будет около 18 Гц, т.е. усилитель будет хуже усиливать низкие частоты, чем мог бы.

Оплата . Усилитель собран на плате из одностороннего стеклотекстолита толщиной 1,5 мм и размерами 45×32,5 мм. Разводку печатной платы в зеркальном отображении и разводку деталей можно скачать. Вы можете скачать видео о работе усилителя в формате MOV для просмотра. Хочу сразу предупредить радиолюбителя — звук, воспроизводимый усилителем, записывался на видео с помощью встроенного в камеру микрофона, поэтому говорить о качестве звука, к сожалению, будет не совсем уместно! Внешний вид усилителя показан на рис. 11.19.

Элементная база . При изготовлении усилителя транзисторы VT3, VT4 допускается заменять любыми, рассчитанными на напряжение не ниже напряжения питания усилителя, и допустимый ток не менее 2 А. Диод VD1 также должен быть рассчитан на такой же ток.

Остальные транзисторы любые с допустимым напряжением не ниже напряжения питания, и допустимым током не менее 100 мА. Резисторы — любые с допустимой мощностью рассеивания не менее 0,125 Вт, конденсаторы — электролитические, емкостью не менее указанной на схеме, и рабочим напряжением меньше напряжения питания усилителя.

Радиаторы усилителя . Прежде чем пытаться сделать нашу вторую конструкцию, давайте, уважаемый радиолюбитель, остановимся на радиаторах для усилителя и представим здесь весьма упрощенную методику их расчета.

Сначала рассчитаем максимальную мощность усилителя по формуле:

P = (U×U) / (8×R), Вт ,

где U — напряжение питания усилителя, В; R — Сопротивление переменному току (обычно это 4 или 8 Ом, хотя бывают и исключения).

Во-вторых, рассчитаем мощность, рассеиваемую на коллекторах транзисторов, по формуле:

P рас = 0,25 × P, Вт .

В-третьих, вычисляем площадь радиатора, необходимую для отвода соответствующего количества теплоты:

S = 20 × Р рас, см 2

В-четвертых, подбираем или изготавливаем радиатор, площадью поверхности \ который будет хотя бы рассчитан.

Расчет очень приблизительный, но для радиолюбительской практики его обычно достаточно. Для нашего усилителя при напряжении питания 12 В и сопротивлении переменному току 8 Ом «правильным» радиатором будет алюминиевая пластина размером 2×3 см и толщиной не менее 5 мм на каждый транзистор. Имейте в виду, что более тонкая пластина плохо передает тепло от транзистора к краям пластины. Сразу хочу предупредить — радиаторы во всех остальных усилителях тоже должны быть «нормального» размера. Какие — считайте сами!

Качество звука . Собрав схему, вы обнаружите, что звук усилителя не совсем чистый.

Причиной тому является «чистый» режим класса В в выходном каскаде, характерные искажения которого даже обратная связь не может полностью компенсировать. Ради эксперимента попробуйте заменить в схеме транзистор VT1 на КТ3102ЕМ, а транзистор VT2 на КТ3107Л. Эти транзисторы имеют гораздо больший коэффициент усиления, чем КТ315Б и КТ361Б. И вы обнаружите, что звук усилителя значительно улучшился, хотя некоторые искажения все равно будут заметны.

Причина этого тоже очевидна — больший коэффициент усиления усилителя в целом обеспечивает большую точность обратной связи, и больший ее компенсирующий эффект.

Продолжить чтение

В этой статье мы поговорим об усилителях. Они же УНЧ (усилители низкой частоты), они же УМЗЧ (усилители мощности звуковой частоты). Эти устройства могут быть выполнены как на транзисторах, так и на микросхемах. Хотя некоторые радиолюбители, отдавая дань винтажной моде, делают их по старинке — на лампах. Вот советуем посмотреть. Особое внимание хочу обратить новичкам на микросхемы автомобильных усилителей с питанием 12 вольт. С их помощью можно получить на выходе довольно качественный звук, а для сборки практически хватит знаний школьного курса физики. Иногда от обвеса, или другими словами тех деталей на схеме, без которых микросхема работать не будет, на схеме их буквально 5 штук. Один из таких, усилитель на микросхеме TDA1557Q показан на рисунке:

Такой усилитель был собран мной в свое время, пользуюсь несколько лет вместе с советской акустикой 8 Ом 8 Вт, вместе с компом. Качество звука намного выше, чем у китайских пластиковых колонок. Правда, чтобы почувствовать существенную разницу, пришлось купить звуковую карту Creative, на встроенном звуке разница была незначительной.

Усилитель может быть собран методом поверхностного монтажа

Также усилитель можно собрать накладным монтажом, прямо на выводы деталей, но я бы не рекомендовал собирать таким способом. Лучше потратить немного больше времени, найти печатную плату (или развести ее самостоятельно), перенести выкройку на текстолит, вытравить ее и в итоге получить усилитель, который будет работать долгие годы. Все эти технологии много раз описывались в Интернете, поэтому я не буду на них останавливаться более подробно.

Усилитель крепится к радиатору

Сразу скажу, что микросхемы усилителя сильно греются в процессе работы и их необходимо фиксировать нанесением термопасты на радиатор. Для тех, кто хочет просто собрать один усилитель и не имеет ни времени, ни желания изучать программы разводки печатных плат, технологии ЛУТ и травления, могу предложить использовать специальные макетные платы с отверстиями для пайки. Один из них представлен на фото ниже:

Как видно на фото, соединения выполнены не дорожками на печатной плате, как в случае с печатным монтажом, а гибкими проводами, припаянными к контактам на плате. Единственной проблемой при сборке таких усилителей является блок питания, который выдает напряжение 12-16 вольт, при токе потребления усилителем до 5 ампер. Конечно, такой трансформатор (5 ампер) будет немаленьким, поэтому некоторые используют импульсные блоки питания.

Трансформатор для усилителя — фото

У многих, я думаю, дома есть компьютерные блоки питания, которые сейчас устарели и уже не используются в составе системных блоков, так вот такие блоки питания способны отдавать +12 вольт по цепям , токи намного больше 4 ампер. Конечно, такая мощность среди ценителей звука считается хуже штатного трансформатора, но я подключил импульсный блочный блок питания для питания своего усилителя, потом поменял на трансформаторный — разница в звучании, можно сказать, незаметна.

После выхода из трансформатора, естественно, нужно поставить диодный мост для выпрямления тока, который должен быть рассчитан на работу с большими токами, потребляемыми усилителем.

После диодного моста стоит фильтр на электролитическом конденсаторе, который должен быть рассчитан на заметно большее напряжение, чем у нас в схеме. Например, если у нас в цепи 16 вольт, конденсатор должен быть на 25 вольт. Причем этот конденсатор должен быть как можно большего размера, у меня 2 конденсатора по 2200 мкФ подключены параллельно, и это не предел. Параллельно источнику питания (шунту) нужно подключить керамический конденсатор емкостью 100 нФ. На входе усилителя размещены конденсаторы пленочной связи емкостью от 0,22 до 1 мкФ.

Пленочные конденсаторы

Подключение сигнала к усилителю, с целью снижения уровня наведенных помех, следует осуществлять экранированным кабелем, для этих целей удобно использовать кабель Jack 3.5 — 2 тюльпана, с соответствующими розетками на усилителе.

Кабель Jack 3,5 — 2 тюльпана

Уровень сигнала (громкость на усилителе) регулируется с помощью потенциометра, если усилитель стерео, то сдвоенный. Схема подключения переменного резистора представлена ​​на рисунке ниже:

Конечно, усилители могут быть выполнены и на транзисторах, при этом питание, подключение и регулировка громкости в них используются так же, как и в усилителях на микросхемах. Рассмотрим, например, схему однотранзисторного усилителя:

Там же есть развязывающий конденсатор, а минус сигнала подключен к минусу питания. Ниже приведена схема двухтактного усилителя мощности на двух транзисторах:

Следующая схема тоже на двух транзисторах, но собрана из двух каскадов. Ведь если приглядеться, то кажется, что он состоит из 2-х практически одинаковых частей. В наш первый каскад входят: C1, R1, R2, V1. На втором этапе C2, R3, V2 и наушники нагрузки B1.

Двухкаскадный транзисторный усилитель — схема

Если мы хотим сделать стереоусилитель, нам нужно будет собрать два одинаковых канала. Точно так же мы можем, собрав две схемы любого моноусилителя, превратить его в стереофонический. Ниже приведена схема трехкаскадного усилителя мощности на транзисторах:

Трехкаскадный транзисторный усилитель — схема

Схемы усилителей также различаются по напряжению питания, одним для работы требуется 3-5 вольт, другим — 20 и более . Некоторым усилителям для работы требуется биполярное питание. Ниже приведены 2 схемы усилителя на микросхеме TDA2822 , первое стерео подключение:

На схеме в виде резисторов RL обозначены подключения динамиков. Усилитель нормально работает от напряжения 4 вольта. На следующем рисунке показана мостовая схема, которая использует один динамик, но обеспечивает большую мощность, чем стерео версия:

На следующем рисунке показаны схемы усилителя, обе схемы взяты из таблицы данных. Блок питания 18 вольт, мощность 14 Вт:

Подключаемая к усилителю акустика может иметь разное сопротивление, чаще всего это 4-8 Ом, иногда встречаются динамики с сопротивлением 16 Ом. Узнать сопротивление динамика можно повернув его спиной к себе, там обычно пишут номинальную мощность и сопротивление динамика. В нашем случае это 8 Ом, 15 Вт.

Если динамик находится внутри колонки и нет возможности посмотреть, что на нем написано, то динамик можно прозвонить тестером в режиме омметра, выбрав предел измерения 200 Ом.

Динамики поляризованы. Кабели, которыми подключается акустика, обычно отмечены красным, для провода, который подключается к плюсу динамика.

Если провода не промаркированы, то проверить правильность подключения можно подключив плюс батареи к плюсу, минус к минусу динамика (условно), если диффузор динамика выступает наружу, то с полярностью угадали. Более разнообразные схемы УНЧ, в том числе и ламповые, можно найти на . В нем собран, как нам кажется, самый большой выбор схем в интернете.

Усилители низкой частоты (УНЧ) применяются для преобразования слабых сигналов преимущественно звукового диапазона в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или другие излучатели звука.

Обратите внимание, что усилители высокой частоты до частот 10…100 МГц строятся по аналогичным схемам, вся разница чаще всего сводится к тому, что значения емкостей конденсаторов таких усилители уменьшаются во столько раз, во сколько раз частота высокочастотного сигнала превышает частоту низкочастотного сигнала.

Простой однотранзисторный усилитель

Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис. 1. В качестве нагрузки использовался телефонный капсюль. Допустимое напряжение питания для данного усилителя 3…12 В.

Величину резистора смещения R1 (десятки кОм) желательно определить экспериментально, так как его оптимальное значение зависит от напряжения питания усилителя, сопротивление телефонного капсюля, и коэффициент передачи конкретного экземпляра транзистора.

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.

Для выбора начального номинала резистора R1 следует учитывать, что его номинал должен быть примерно в сто и более раз больше сопротивления, включаемого в цепь нагрузки. Для подбора резистора смещения рекомендуется последовательно соединить постоянный резистор сопротивлением 20…30 кОм и переменный сопротивлением 100…1000 кОм, после чего подачей звукового сигнала малой амплитуды на вход усилителя, например, с магнитофона или проигрывателя, вращением ручки переменного резистора добейтесь наилучшего качества сигнала на максимальной громкости.

Значение емкости переходного конденсатора С1 (рис. 1) может быть в пределах от 1 до 100 мкФ: чем больше значение этой емкости, тем более низкие частоты может усиливать УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 — 4).

Варианты усовершенствованного однотранзисторного усилителя

Усложненный и улучшенный по сравнению со схемой на рис. 1 схемы усилителя показаны на рис. 2 и 3. На схеме рис. 2, каскад усиления дополнительно содержит частотно-зависимую цепь отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающую качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с цепью частотно-зависимой отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения базы транзистора.

На схеме рис. 3 смещение на базу транзистора задается более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его работы. В схеме на рис. четыре.

Двухкаскадный усилитель на транзисторах

Соединяя последовательно два простых усилительных каскада (рис. 1), можно получить двухкаскадный УНЧ (рис. 5). Коэффициент усиления такого усилителя равен произведению коэффициентов усиления отдельных каскадов. Однако получить большой стабильный коэффициент усиления при последующем увеличении количества каскадов непросто: усилитель, скорее всего, будет самовозбуждаться.

Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей низкой частоты, схемы которых часто приводятся на страницах журналов последних лет, преследуют цель достижения минимального коэффициента нелинейных искажений, повышения выходной мощности, расширения полосы частот усиливаемых частот и т. д.

В то же время при настройке различных устройств и проведении экспериментов часто требуется простой УНЧ, который можно собрать за несколько минут. Такой усилитель должен содержать минимальное количество дефектных элементов и работать в широком диапазоне напряжения питания и сопротивления нагрузки.

Схема УНЧ на полевых и кремниевых транзисторах

Схема простого усилителя мощности низкой частоты с прямой связью между каскадами показана на рис. 6 [Р1 3/00-14]. Входное сопротивление усилителя определяется значением потенциометра R1 и может изменяться от сотен Ом до десятков МОм. Выход усилителя можно подключить к нагрузке сопротивлением от 2…4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне напряжений питания от 3 до 15 В, хотя его приемлемая работоспособность сохраняется и при снижении напряжения питания до 0,6 В.

Конденсатор С1 можно выбрать от 1 до 100 мкФ. В последнем случае (С1 = 100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.

Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливается напряжение на стоке транзистора VT1, равное 50…60% напряжения источника питания. Транзистор VT2 необходимо установить на теплоотводящую пластину (радиатор).

Треково-каскадный УНЧ с прямым подключением

На рис. 7 представлена ​​схема еще одного внешне простого УНЧ с прямыми связями между каскадами. Такое подключение улучшает АЧХ усилителя в области низких частот, схема в целом упрощается.

Рис. 7. Принципиальная схема трехкаскадного УНЧ с прямой связью между каскадами.

При этом настройка усилителя усложняется тем, что сопротивление каждого усилителя приходится подбирать индивидуально. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, показанный на рис. 7 можно найти в литературе, например [P 9/70-60].

Схемы каскадных УНЧ на биполярных транзисторах

На рис. 8 и 9 показаны схемы каскодного УНЧ на биполярных транзисторах. Такие усилители имеют довольно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ku=5 в полосе частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ по схеме рис. 9 с коэффициентом гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5.

Рис. 9. Каскадное УНЧ на двух транзисторах с коэффициентом усиления =100.

Экономичное УНЧ на трех транзисторах

Для портативной электронной техники важным параметром является КПД УНЧ. Схема такого УНЧ показана на рис. 10 [РЛ 3/00-14]. Здесь использовано каскадное соединение полевого транзистора VT1 и биполярного транзистора VT3, а транзистор VT2 включен таким образом, что он стабилизирует рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер-база VT3 и уменьшает величину тока, протекающего через транзисторы VT1 и VT3.

Рис. 10. Схема простого экономичного усилителя низкой частоты на трех транзисторах.

Как и в приведенной выше схеме (см. рис. 6), входное сопротивление данного УНЧ можно задавать в диапазоне от десятков Ом до десятков МОм. В качестве нагрузки использовался телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонная капсула, соединенная с вилкой, может одновременно служить выключателем питания цепи.

Напряжение питания УНЧ находится в пределах от 1,5 до 15 В, хотя устройство сохраняет работоспособность и при снижении напряжения питания до 0,6 В. В диапазоне напряжений питания 2…15 В ток, потребляемый усилителем, описывается выражением выражение:

1(мкА) = 52 + 13*(Uпит)*(Uпит),

, где Uпит — напряжение питания в вольтах (В).

Если выключить транзистор VT2, ток, потребляемый устройством, увеличивается на порядок.

Двухкаскадный УНЧ с прямым подключением каскадов

Примерами УНЧ с прямым подключением и минимальным выбором режима работы являются схемы, представленные на рис. 11 — 14. Они имеют высокий коэффициент усиления и хорошую стабильность.

Рис. 11. Простой двухкаскадный УНЧ для микрофона (малошумящий, высокий коэффициент усиления).

Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.

Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 использовался микрофон электродинамического типа.

Телефонная капсула также может выступать в качестве микрофона. Стабилизация рабочей точки (начальное смещение по входному транзистору) усилителей на рис. 11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.

Рис. 14. Двухкаскадный УНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий высокое входное сопротивление (около 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и двухполярном — VT2 (с общим).

Каскадный низкочастотный усилитель на полевых транзисторах, также обладающий высоким входным сопротивлением, показан на рис. пятнадцать.

Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Схемы УНЧ для работы с низкоомной нагрузкой

Типовые УНЧ, предназначенные для работы на низкоомную нагрузку и имеющие выходную мощность десятки мВт и более, показаны на рис. 16, 17.

Рис. 16. Простой УНЧ для работы с низкоомной нагрузкой.

Электродинамическая головка ВА1 может быть подключена к выходу усилителя, как показано на рис. 16, или по диагонали моста (рис. 17). Если источник питания выполнен из двух батарей (аккумуляторов), соединенных последовательно, то вывод головки ВА1, правый по схеме, можно соединить с их средней точкой напрямую, без конденсаторов С3, С4.

Рис. 17. Схема усилителя низкой частоты с включением низкоомной нагрузки в диагональ моста.

Если вам нужна схема простого лампового УНЧ, то такой усилитель можно собрать даже на одной лампе, смотрите наш сайт электроники в соответствующем разделе.

Литература: Шустов М. А. Практическая схемотехника (книга 1), 2003.

Исправления в посте: на рис. 16 и 17 вместо диода Д9 установлена ​​цепочка из диодов.

Освоив азы электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звука, как правило, являются наиболее воспроизводимыми конструкциями. Схем очень много, каждая отличается своими параметрами и дизайном. В этой статье будут рассмотрены несколько самых простых и наиболее полно работающих схем усилителей, которые с успехом может повторить любой радиолюбитель. В статье не используются сложные термины и расчеты, все максимально упрощено, чтобы не возникало дополнительных вопросов.

Начнем с более мощной схемы.
Итак, первая схема выполнена на всем известной микросхеме TDA2003. Это моноусилитель с выходной мощностью до 7 Вт на нагрузку 4 Ом. Хочу сказать, что стандартная схема включения этой микросхемы содержит малое количество компонентов, но пару лет назад я придумал другую схему на этой микросхеме. В этой схеме количество компонентов сведено к минимуму, но усилитель не потерял своих звуковых параметров. После разработки этой схемы я стал делать все свои усилители для маломощных динамиков по этой схеме.

Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон напряжения питания от 4,5 до 18 вольт (типовое 12-14 вольт). Микросхема установлена ​​на небольшой теплоотвод, так как максимальная мощность достигает до 10 Вт.

Микросхема способна работать на нагрузку 2 Ом, а это значит, что к выходу усилителя можно подключить 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить любым другим, емкостью от 0,01 до 4,7 мкФ (желательно от 0,1 до 0,47 мкФ), можно использовать как пленочные, так и керамические конденсаторы. Все остальные компоненты не подлежат замене.

Регулятор громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет использовать ее в маломощных динамиках ПК. Очень удобно использовать микросхему для автономных динамиков к мобильному телефону и т. п.
Усилитель работает сразу после включения, в дополнительной настройке не нуждается. Минус питания рекомендуется дополнительно подключить к радиатору. Все электролитические конденсаторы желательно использовать на 25 вольт.

Вторая схема собрана на маломощных транзисторах, и больше подходит как усилитель для наушников.

Это наверное самая качественная схема в своем роде, звук чистый, чувствуется весь спектр частот. С хорошими наушниками такое ощущение, что у тебя полноценный сабвуфер.

Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант использованы транзисторы серии КТ315, но выбор их достаточно широк.

Усилитель может работать на низкоомную нагрузку, до 4 Ом, что позволяет использовать схему для усиления сигнала проигрывателя, радиоприемника и т.п. А 9В качестве источника питания использовалась вольтовая батарея. В оконечном каскаде также использованы транзисторы
КТ315. Для увеличения выходной мощности можно использовать транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя будет достигать до 1 Вт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой схеме не греются, поэтому охлаждение не нужно. При использовании более мощных выходных транзисторов могут потребоваться небольшие радиаторы для каждого транзистора.

И, наконец, третья схема. Представлен не менее простой, но проверенный вариант конструкции усилителя. Усилитель способен работать при пониженном напряжении до 5 вольт, в этом случае выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании от 12 вольт достигает до 2 Вт.

Выходной каскад усилителя построен на отечественной комплементарной паре. Настройте усилитель подбором резистора R2. Для этого желательно использовать подстроечный резистор на 1 кОм. Медленно вращайте ручку до тех пор, пока ток покоя выходного каскада не составит 2-5 мА.

Усилитель не обладает высокой входной чувствительностью, поэтому перед входом желательно использовать предварительный усилитель.

Диод играет важную роль в цепи; он здесь для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить любой комплементарной парой соответствующих параметров, например, КТ816/817. Усилитель может питать маломощные автономные колонки с сопротивлением нагрузки 6-8 Ом.

Перечень радиоэлементов

Обозначение	Тип	Номинал	Количество	Заметка	Оценка	Мой блокнот
	Усилитель на микросхеме TDA2003
	Аудиоусилитель	TDA2003	1			В блокнот
С1		47 мкФ x 25 В	1			В блокнот
С2	Конденсатор	100 нФ	1	Пленка		В блокнот
С3	электролитический конденсатор	1 мкФ x 25 В	1			В блокнот
С5	электролитический конденсатор	470 мкФ x 16 В	1			В блокнот
Р1	Резистор	100 Ом	1			В блокнот
Р2	Переменный резистор	50 кОм	1	От 10 кОм до 50 кОм		В блокнот
Ls1	динамическая головка	2–4 Ом	1			В блокнот
	Транзисторный усилитель цепи №2
ВТ1-ВТ3	Биполярный транзистор	КТ315А	3			В блокнот
С1	электролитический конденсатор	1 мкФ x 16 В	1			В блокнот
С2, С3	электролитический конденсатор	1000 мкФ x 16 В	2			В блокнот
Р1, Р2	Резистор	100 кОм	2			В блокнот
Р3	Резистор	47 кОм	1			В блокнот
Р4	Резистор	1 кОм	1			В блокнот
Р5	Переменный резистор	50 кОм	1			В блокнот
Р6	Резистор	3 кОм	1			В блокнот
	динамическая головка	2–4 Ом	1			В блокнот
	Транзисторный усилитель цепи №3
ВТ2	Биполярный транзистор	КТ315А	1			В блокнот
ВТ3	биполярный транзистор	КТ361А	1			В блокнот
ВТ4	Биполярный транзистор	КТ815А	1			В блокнот
ВТ5	Биполярный транзистор	КТ816А	1			В блокнот
ВД1	Диод	D18	1	Или любой маломощный		В блокнот
С1, С2, С5	электролитический конденсатор	10 мкФ x 16 В	3

Схемы высоковольтных низковольтных транзисторов.

Простой транзисторный ключ класса «А»

• 20.09.2014

  Номинал пассивных компонентов для поверхностного монтажа промаркирован по спекулятивным стандартам и напрямую не соответствует цифрам, нанесем его на корпус. Статьи, чтобы знать об этих стандартах и ​​помочь избежать помилования при замене компонентов чипа. Основой для развития современных технологий радиоэлектронной счетной техники является технология поверхностного монтажа или технология поверхностного монтажа (SMT — Surface Mount Technology). …

• 21.09.2014

  Малыш показывает схему простого сенсорного переключателя на ИС 555. Таймер 555 работает в режиме компаратора. При падении пластины мерцает компаратор, представляющий собой транзистор VT1 с открытым коллектором. Перед «открытым» коллектором можно подключить наружную связь с жилой снаружи или внутренний джерель жилой, наружной жилой…

• 12.12.2015

  Передний микрофон динамического микрофона имеет двухканальный операционный микрофон uA739. Обходные каналы переднего подсиловача такие же, на схеме показаний только один. На неинвертирующий вход ОУ подается 50% напряжения, так как он задается резисторами R1 и R4 (расширитель напряжения), которыми напряжение разрывается сразу по двум каналам питания. Lanzug R3C3 є …

• 23.09.2014

  Godinnik Zi static іndikatsієyu Got bіlsh yaskrave svіtіnnya іndikatorіv at porіvnyannі of dinamіchnoyu іndikatsієyu, the circuit shown in this godinnika malyunku 1. Yak mouth-wa Yea upravlіnnya іndikatorom decoder K176ІD2, tsya mіkroskhema zabezpechit dosit храмовая святыня світіння светлодіодного индикатора. В качестве личников використовуются микросхемы К561ІЕ10, кожа вовсю на 20А, четырех разрядов…

Низкочастотные подавители (УНЧ) використы для обработки слабых сигналов Чем важнее звуковой диапазон, тем больше интенсивность сигналов, которые подходят для безпереднего сприйняття с помощью электродинамических или других виппроминувач звука.

С уважением, что высокочастотные блоки питания до частот 10. ..100 МГц будут следовать аналогичным схемам, все внимание чаще всего сводится к тому, что величина емкостей конденсаторов в таких блоках питания изменяется во столько же раз так как частота высокочастотного сигнала превышает частоту низкочастотного сигнала.

Простой пидсилувач на одном транзисторе

Простейший УНЧ, выконание по схеме от тлеющего эмиттера, обозначения на рис. 1. Як навантаження використаны телефонных капсюлей. Допустимое напряжение жизни для цгого подсиловача 3…12 ст.

Величина резистора R1 (десятки кОм) должна быть определена экспериментально, но оптимальное значение должно лежать в напряжении источника питания, опоре телефонного капсюля, коэффициенте передачи конкретного экземпляра транзистора .

Мал. 1. Схема простого УНЧ с одним транзистором + конденсатор и резистор.

Для выбора номинала коба резистора R1 необходимо его изменить, чтобы его номинал был примерно в сто и более раз, необходимо изменить опир, меняются включения в копьях. Для подбора резистора рекомендуется последовательно включать постоянный резистор с опорой 20…30 кОм и переменный с опорой 100…1000 кОм, после чего, подав на ввод питания подачей звукового сигнала малой амплитуды, например, типа магнитофона или плеера, оборачивая ручку смены резистора, можно добиться максимально качественного сигнала при максимальной интенсивности.

Разложение емкости переходного конденсатора С1 (рис. 1) может быть в пределах от 1 до 100 мкФ: чем больше значение емкости, тем более низкие частоты можно использовать для УНЧ. Для освоения методики силовых низких частот рекомендуется поэкспериментировать с выбором номиналов элементов и режимов работы и вспомогательных устройств (рис. 1 — 4).

Усовершенствованные варианты однотранзисторного коммутатора

Усложненный и уменьшенный по z по схеме на рис. 1 схемы филиалов показан на рис. 2 и 3. Схема на рис. 2-й Каскад зворотный зв’азку(резистор R2 и конденсатор С2), улучшающий мощность сигнала.

Мал. Рис. 2. Схема однотранзисторного УНЧ с частотно-напыленным отрицательным обратным звеном.

Мал. 3. Однотранзисторный ключ от дильника для подачи напряжения на базу транзистора.

Мал. 4. Однотранзисторная подстанция с автоматической вставкой зсува на базу транзистора.

На схеме рис. 3 сдвиги в базу транзистора устанавливаются более «жорстко» для помощи дельника, что позволит повысить производительность роботизированной подстанции для изменения умов его эксплуатации. «Автоматическая» установка зсуву на основе досветового транзистора показана в схеме на рис. 4.

Двухкаскадный подсилювач на транзисторах

После последовательно двух простейших каскадов усиления (рис. 1) можно взять двухкаскадный УНЧ (рис. 5). Сила такого бустера дороже для повышения коэффициентов силы взятых каскадов. Однако отнять большую силу силы при дальнейшем увеличении числа каскадов непросто: подсилувач, лучше всего, пробудить себя.

Мал. 5. Схема простого двухкаскадного басового усилителя.

Новые разработки низкочастотных замен, схемы которых в последние годы часто встречаются на страницах журналов, могут быть на уровне достижения минимального коэффициента нелинейных эффектов, увеличения внешнего напряжения, расширения диапазон частот и т.д.

В то же время, с налогом другие хозяйственные постройки, которые экспериментируют, часто необходим несогласованный УНЧ, который можно выбрать для килки whvilin. Такой пилот виноват в мести за минимальное количество недостающих элементов и использовании широкого спектра изменений давления жизни и поддержки стресса.

Схема УНЧ на полевых и кремниевых транзисторах

Схема простого демпфирующего насоса НЧ от непромежуточного соединения между каскадами показана на рис. 6 [Р1 3/00-14]. Входное напряжение переключателя определяется номиналом потенциометра R1 и может изменяться от сотен до десятков МОм Ом. На выходе источника питания можно включить выключатель с опорой от 2…4 до 64 Ом и более.

При высокоомном смещении типа VT2 транзистор КТ315 можно скрутить. Блок питания в диапазоне напряжения жизни составляет от 3 до 15 В, хотя и допустимо его использование, но сохраняется и при снижении напряжения жизни аж на 0,6 В.

Расположение конденсатора С1 можно выбрать в диапазоне от 1 до 100 мкФ. Временами (С1 = 100 мкФ) УНЧ может быть на ровных частотах от 50 Гц до 200 кГц и от.

Мал. 6. Схема простого низкочастотного пидсиловача на двух транзисторах.

Амплитуда входного сигнала УНЧ может изменяться в пределах 0,5…0,7 U. Интенсивность входного сигнала может изменяться от десятков мВт до 1 Вт. Три из них помогают установить напряжение на стоке транзистора VT1, равное 50…60% от напряжения на всю жизнь. Транзистор VT2 отвечает за установки на тепловую пластину (радиатор).

Треккадный УЛЧ из без посредников звенья

На рис. 7 представлена ​​схема другого захода простого УНЧ с непромежуточными звеньями между каскадами. Улучшу такие звуковые частотные характеристики подсилювача в области низких частот, схема провисает.

Мал. 7. Принципиальная схема трехкаскадного УНЧ с непромежуточным звеном между каскадами.

При этом укладка пидсилювача осложняется тем, что кладка пидсилювача выполняется в индивидуальном порядке. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF может быть от (30…50) до 1. Резистор R1 может быть 0,1…2 кОм. Развертка подсилювача, наведенная на рис. 7 можно найти в литературе, например, [Р 9/70-60].

Каскадные схемы УНЧ на биполярных транзисторах

На рис. 8 и 9 — схемы каскодного УНЧ на биполярных транзисторах. Таким образом, подкислители позволяют добиться высокого коэффициента прочности Ку. Пидсильвач на мал. 8 мАє Ку=5 для гладких частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ за схемой на рис. 9, когда коэффициент гармоник меньше 1%, коэффициент усиления равен 100 [РЛ 3/99-10].

Мал. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5,

Мал. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 100.

Экономичный УНЧ на трех транзисторах

Для портативной радиоэлектронной аппаратуры важный параметрє экономичности УНЧ. Схема такого УНЧ показана на рис. 10 [РО 3/00-14]. Здесь происходит каскад включения полевого транзистора VT1 и биполярного транзистора VT3, а транзистор VT2 включается таким образом, что я стабилизирую рабочую точку VT1 и VT3.

При увеличении входного напряжения транзистор шунтирует переход эмиттер — база VT3 и изменяет поток, протекающий через транзисторы VT1 и VT3.

Мал. 10. Схема простого экономичного низкочастотного блока питания на трех транзисторах.

Как и в руководстве по схеме (рис. 6), входная база УНЧ может быть установлена ​​в диапазоне от десятков Ом до десятков МОм. Як навантаження використаны телефонные капсюли, например, ТК-67 или ТМ-2В. Телефонная капсула, которая подключается за вспомогательной вилкой, может служить ежечасным сигналом в реальном времени.

Напряжение ресурса УНЧ должно быть установлено от 1,5 до 15 В, если я хочу добавить устройство, то оно сохраняется и при снижении напряжения ресурса до 0,6 В. В диапазоне напряжения жизнь, 2 …

1(мкА) = 52 + 13*(Uпіт)*(Uпіт),

de Uпит — напряжение жизни при Вольтах (В).

Если включить транзистор VT2, бренчание, которое поддерживается насадкой, увеличивается на порядок.

Двухкаскадный УНЧ без среднего звука между каскадами

УНЧ стыковые с непромежуточными звеньями и минимальным набором схем роботов, указанных на рис. 11 — 14. Вонь может иметь высокий коэффициент прочности и хорошую устойчивость.

Мал. 11. Простой двухкаскадный УНЧ для микрофона (малошумящий, высокий коэффициент усиления).

Мал. 12. Двухкаскадный низкочастотный ключ на транзисторах КТ315.

Мал. 13. Ключ низкочастотный силовой двухкаскадный на транзисторах КТ315, вариант 2.

Микрофонный микрофон (рис. 11) характеризуется низким уровнем внешних шумов и высоким коэффициентом усиления [МК 5/83-XIV]. Як микрофон ВМ1 використаный микрофон электродинамического типа.

Роль микрофона может иметь телефонная капсула. Стабилизация рабочей точки (сдвиг початка с регулировкой входного транзистора) подстанции на рис. 11 — 13 заряжаются за падение напряжения на эмиттерной опоре другого каскада усиления.

Мал. 14. Двухкаскадный УНЧ на полутранзисторе.

ПИДСИЛЮВАЧ (рис. 14), который может иметь высокий входной опир (около 1 МОм), виконации на полевом транзисторе VT1 (я-повторитель) и биполярный — VT2 (с накладкой).

Низкочастотный каскад полевых транзисторов, который также имеет высокий входной коэффициент, обозначения на рис. 15.

Мал. 15. схема простого двухкаскадного УНЧ с двумя полевыми транзисторами.

Схемы УНЧ для низкоомных роботов

Типовые УНЧ, признанные для работы на низкоомном входе и мощностью в десятки мВт и более, которые могут вызывать напряжение, показаны на рис. 16, 17.

Мал. 16. Простой УНЧ для роботов с низкой поддержкой в ​​комплекте.

Электродинамическую головку ВА1 можно подключить к источнику питания, как показано на рис. 16, или диагональ моста (рис. 17). По сути, там было две батареи (аккумулятора), соединенные последовательно, сразу за схемой снятия головки ВА1, возможны подключения к средней точке без средней точки, без конденсаторов СЗ, С4.

Мал. 17. Схема блока питания НЧ с низкоомным подмагничиванием диагонали моста.

Если вам нужна схема простого лампового УНЧ, то такой блок питания можно установить на одну лампу, полюбуйтесь на нашем сайте для электроники на другую раздачу.

Литература: Шустов М.А. Практическая схемотехника (книга 1), 2003 рек.

Исправление публикации: на рис. 16 и 17 вместо диода Д9 установлен шнурок с диодами.

При этом в интернете можно найти безымянные схемы различных дочерних на микросхемы, главное серии TDA. Вонь может добиться плохих характеристик, хороший ККД и стоимость не такая уж и дорогая, такая популярность. Впрочем, на нынешних тлях, незаслуженно замусоренных забутим транзисторами, любят складочки и складочки, но не меньше, чем цикады.

Схема подсиловача

В этой статье мы можем рассмотреть процесс складывания дуги подстанции-невидимки, которая работает в классе «А» и устраняет всего 4 транзистора. Эта схема была разработана еще в 1969 году английским инженером Джоном Линсли Худом, невзирая на его возраст, но доси актуальна до сих пор.

На вид от подключей на микросхемах, подключённых транзисторов вмещают реле регулировки и подбора транзисторов. Схема не виновата, хоть и выглядит просто. Транзистор VT1 — входной, PNP структуры. Можно поэкспериментировать с различными низковольтными PNP-транзисторами, в том числе и с германиевыми, например, МП42. Доброта зарекомендовала себя в этой схеме типа ВТ1 такие транзисторы, как 2Н3906, ВС212, ВС546, КТ361. Транзистор VT2 — структуры NPN, среднего и низкого напряжения, сюда входят КТ801, КТ630, КТ602, 2Н697, БД139, 2SC5707, 2SD2165. Особое внимание хотелось бы обратить на варто на внешние транзисторы VT3 и VT4, а точнее на их коэффициент прочности. Они подходят для КТ805, 2SC5200, 2N3055, 2SC5198. Необходимо подобрать два одинаковых транзистора с ближайшим коэффициентом мощности, если коэффициент мощности больше 120. Если коэффициент мощности выходных транзисторов меньше 120, то драйверный каскад (VT2) необходимо установить на транзистор с большей мощностью (300 и выше).

Номинал

Деноминации на схеме выбираются в зависимости от напряжения жизненного цикла схемы и опорного напряжения, возможны варианты, указанные в таблицах:

Не рекомендуется увеличивать ресурсное напряжение более чем 40 вольт, транзисторы могут выйти из строя. Особенность дочерних элементов класса А — большой поток затишья, а также сильный подъем транзисторов. При напряжении жизни, например, 20 вольт и спокойном потоке 1,5 ампера блок питания сэкономит 30 ватт, вне зависимости от того, на вход подается сигнал. На скин стороне выходных транзисторов, когда нужно 15 ватт тепла, и напор маленького паяльника! Поэтому транзисторы VT3 и VT4 необходимо установить на большой радиатор, выкормленный термопастой.
Дания слаба до появления самовозбуждения, поэтому необходимо поставить копье Цобеля: резистор с опорой 10 Ом и конденсатор 100 нФ, включенные последовательно между землей и основной точкой выходных транзисторов (на схеме ланцет показан пунктиром).
При первом включении подсиловача в отверстии провода необходимо включить амперметр для контроля спокойного потока. Пока транзисторы не нагреты до рабочей температуры, они могут немного поплавать, но в целом все в норме. Так же при первом включении необходимо заморозить напряжение между основной точкой выходных транзисторов (коллектор VT4 и эмиттер VT3) и землей, но там виновата половина напряжения. Как только напряжение продувается в большую сторону, необходимо перевернуть резистор R2.

Оплата субсидии:

(выгода: 605)

Плата изготовлена ​​методом ЛУТ.

Выбранный мною подсилувач

Декілка слов о конденсаторах входных и выходных. Емкость входного конденсатора на схеме указана как 0,1 мкФ, но эта емкость невелика. На вход поставить термоконденсатор емкостью 0,68 — 1 мкФ, иначе можно избежать низких частот. Взять внешний конденсатор С5 варто на напряжение не меньше, понизить напряжение жизни, скупиться на ємнистю тоже не варто.
Преимущество схемы этого пилота в том, что он не станет небезопасным для динамиков. акустической системы, если динамик подключен через разделительный конденсатор (С5), то это означает, что при появлении на выходе постоянного напряжения, например, при расстройке питания, динамик потеряет свою мощность, даже если конденсатор не пропускать постоянное напряжение.

Схема простого усилителя звука на транзисторах , как она реализована на двух высоковольтных накопительных транзисторах TIP142-TIP147 установленных в выходном каскаде, двух низковольтных BC556B в дифференциальном тракте, и одном BD241C во фронте мощность фронтального сигнала — всего пять транзисторов на всю схему! Такая конструкция УМЗЧ также может быть використана, например, в домашнем складском музыкальном центре или для установки сабвуфера, установленного в автомобиле, на дискотеке.

Главная особенность этой покорности звуку в легкости ее складывания с радиоаматорами-початковцами, нет необходимости в какой-то специальной йога-установке, не вызывает проблем с аксессуарами за доступную цену. Здесь представлена ​​схема РОЗУМ с высокими электрическими характеристиками с высокой линейностью работы в диапазоне частот от 20Гц до 20000Гц. >

Выбирая или самостоятельно изготавливая трансформатор для блока жизни, необходимо защитить следующий фактор: — трансформатор виноват достаточный запас напряжения матери, например: 300 Вт от нагрева на один канал , в случае двухканального варианта, то естественно и напряжение удваивается. Можно застосувать за кожу собственного окремия трансформатора, а в качестве стереофонического варианта субсилювача використовывать, то использовать устройство типа «подвижное моно», что естественно повышает эффективность звукоусиления.

Напряжение на вторичных обмотках трансформатора должно стать ~34в изменением, тогда постоянное напряжение после выпрямителя виде в районе 48в — 50в. На обшивке плеча жизни необходимо установить плавкий протектор защиты на рабочий бренч 6А, подходит для стерео при работе на одном блоке жизни — 12А.

Час чтения ≈ 6 часов

Пидсилювачи — единично, одни из первых хозяйственных построек, вроде начинают строить радиоаматорные новинки. Выбираем УНЧ на транзисторах своими руками с помощью готовой схемы, много победивших микросхем.

Транзисторные переключатели хоть и возрождаются величавым числом, но кожа радиоэлектронщика постоянно отрабатывается новой, туже, складчатее и прочее.

Более того, если вам нужен яркий, надёжный транзистор, вы можете полюбоваться самим набором транзисторных моделей. Айже, ты сам нашел вонь, ты видишь чистый звук в здании, и ты легко можешь его сконструировать, будь то новичок.

Итак, давайте разберемся, как собрать самоуверенный сабвуфер класса В.

Внимание! Так себе, сабмиссив класса B тоже может быть добрым. Багато, кто скажет, какой якісный звук можно увидеть меньше фонарей хозяйственных построек. Часто правда. Але, взгляните на разнообразие.

Тем более, что подобрать такую ​​приставку к будке — задача далеко не простая. Вам придется долго покупать радиолампы, после чего вы сможете купить их по высокой цене. Тот самый процесс складывания и пайки потребует какого-то подтверждения.

Давайте взглянем на схему простого, и в то же время, низкочастотного якісного подсиловача, здатным, чтобы увидеть затухание звука 50 Вт.

Старая, но скрученная судьбой схема из 90-х

Схема УНЧ, как мы выбираем, впервые была опубликована в журнале «Радио» за 1991 год. Удачно отобраны сотни тысяч радиоаматоров. Причем не только для повышения мастерства, но и для улучшения качества своих аудиосистем.

Отже, знаменитый подсилувач низких частот Дорофьев:

Уникальность и гениальность этой схемы заключается в ее простоте. Этот УНЧ имеет минимальное количество радиоэлементов и предельно простой срок службы. Эля добавила корпусу «собратьев» 4-омный вход и безопасное затухание в 50 Вт, чего вполне достаточно для домашней или автомобильной акустики.

Много электриков усовершенствовали, доделали эту схему. I. для наглядности мы взяли самый актуальный її вариант, заменив старые комплектующие на новые, чтобы вам было проще проектировать УНЧ:

Описание схемы низкочастотной подстанции

Этот «переделанный» УНЧ Доровяна имел уникальное и максимально эффективное схемное решение. Например, опир R12. Этот резистор находится между бренчанием на коллекторе выходного транзистора и одновременно между максимальным напряжением источника питания.

Важно! Не меняйте номинал R12, чтобы уменьшить усталость, осколки неисправности подбора того же компонента, который будет включен в схему. Этот резистор защищает всю схему от коротких мерцаний .

Выходной каскад транзисторов:

Тот же R12 «касса»:

Резистор R12 виноват в исчерпании 1 Вт, так что под рукой такого нет — бери на пиввату. В числе основных параметров, обеспечивающих коэффициент нелинейных эффектов до 0,1% на частоте 1 кГц и не более 0,2% на частоте 20 кГц. Вы не помните ежедневных изменений на слух. Навит под час работы при максимальном напряжении.

Блок жизни нашего летчика обязательно двухполярный, с внешним напряжением в диапазоне 15-25 В (+ — 1%):

Чтобы сделать звук жестче, можно увеличить напряжение. И тогда можно было бы параллельно проводить замену транзисторов в концевом каскаде схемы. Необходимо заменить их на более прочные, при необходимости провести ремонт нескольких опор.

Компоненты R9 и R10 по номиналу матери, в зависимости от подаваемого напряжения:

Вонь, с помощью стабилитрона, окружает бренчание, которое предстоит пройти. Из этой части ланцета выбирается параметрический стабилизатор, необходимый для стабилизации напряжения и струма перед хирургическим пилотом:

Пари слов о микросхеме TL071 — «сердце» нашего УНЧ. Її уважаю чудодейственный операционный помощник, который звучит как любительские разработки, и профессиональную аудиоаппаратуру. Так как действующий оператор отсутствует, его можно заменить на TL081:

Ищем «по-настоящему» на плате:

Важно! Если вы хотите остаться в этой схеме, будь то другие операционные субсидии, уважительно играйте на их закреплении, даже «ниже» может иметь другое значение .

Для наглядности микросхема TL071 должна быть установлена ​​на переднее припаянное пластиковое гнездо. Так вы сможете быстро заменить компонент на другой, необходимый вам.

Корисно знаю! Ради понимания представляем вам еще одну схему какого УНЧ, но без микросхемы, что можно. Насадки свернуты на коммутаторе с транзисторами, но их редко подхватывают старые и неактуальные.

Для удобства мы постарались сделать минимальную плату за расширение — для компактности и простоты установки в аудиосистему:

Все перемычки на плате припаиваются сразу после травления.

Транзисторные блоки (входной и выходной каскад) необходимо монтировать на горячий радиатор. Звучит, вонь решительно изолируется от жары.

На схеме вонь тут:

А вот на другой плате:

Хотя готовых нет, радиаторы можно сделать из алюминия или средних пластин:

Транзисторы выхода Каскады виноваты в мощности, которая поднимается, как минимум, на 55 Вт, а еще короче — на 70 или 100 Вт. А еще этот параметр заключается в напряжении жизни, которое подается на плату.

Из схемы стало понятно, что на входном и выходном каскадах стоят по 2 комплиментарных транзистора. Нам важно подобрать их на коэффициент, что является плюсом. Для подбора этого параметра можно взять любой мультиметр с функцией реверсирования транзисторов:

Я вам такую ​​штуку не соорудлю, если у вас есть тестер транзисторов у какого-нибудь мастера:

Stabilitroni varto подобрать для давления на пиввата. Напряжение стабилизации у них может стать 15-20 В:

Жилой блок. Если вы планируете установить на свой УНЧ трансформаторный блок питания, выбирайте конденсаторы-фильтры емкостью не менее 5000 мкФ. Здесь чем больше — тем красивее.

Мы выбрали подстанцию ​​низких частот, относящуюся к классу В. Работает стабильно, без ухода может быть кристалево-чистый звук. Але БН — лучший способ подобрать его так, чтобы за всю тесноту не отработать. Оптимальный вариант – трансформатор с габаритным напряжением менее 80 Вт.

От всех. Мы разобрались, как подобрать УНЧ на транзисторах своими руками с помощью простой схемы, так что в дальнейшем вы сможете это сделать. Все комплектующие добуду, а если нет, то подберу пару старых магнитол, или починю радиодетали в интернете (практически вонючие копейки).

Простейший усилитель на кт315. Двухкаскадный УНЧ с прямой связью между каскадами

Очень популярен у начинающих радиолюбителей старой закалки транзистор КТ315. Этот биполярный транзистор был разработан в 1967. Причиной его популярности является массовое использование в бытовой радиоаппаратуре. Его использовали как в телевизорах, так и в приемниках, звуковых генераторах. Его достаточно легко узнать среди тысяч других благодаря необычному телу.

Мультивибратор на КТ315

Отличная схема для тех, кто только начинает пользоваться паяльником и уже хочет собрать свое первое устройство.

В паре с транзистором КТ815 поможет защитить другие собранные устройства от непредвиденной ситуации или короткого замыкания.

Простой усилитель звука на транзисторах КТ315

Усилитель на два канала с печатной платой. Это поможет вам понять основы сборки усилителей.

Генератор на КТ315

В паре со своим «собратом» КТ361 можно собрать простой звуковой генератор.

Симулятор звука

Еще один звуковой генератор на легендарном КТ315.

Цветомузыка на транзисторах

Цветомузыка для двух светодиодов в паре с транзисторами.

Схема метронома

Интересный узор для начинающих.

Датчик температуры

Используя свойства полупроводника, можно измерять температуру окружающей среды.

Цоколёвка КТ315

Полный аналог транзистора — BFP719.

Правила сборки схемы

Сначала необходимо выбрать схему. Выбирайте по сложности и опыту. Далее нужно составить список деталей, прочитать схему. Покупать запчасти лучше в специализированных магазинах, чем на обычных сайтах. Перед сборкой схемы обязательно нужно проверить каждую деталь на исправность во избежание ненужных ошибок. Самый простой тест — мультиметром в режиме «прозвонки». Ни одна из деталей из представленных выше схем не должна быть коротко «кольцевана».

Схемы можно собрать как накладным монтажом, так и изготовить плату самостоятельно. И золотая середина — это печатная плата. Они универсальны, и позволяют без особого труда собрать большинство DIP-схем.

При сборке схемы лучше всего начинать с пайки мелких компонентов. При пайке не допускайте перегрева, максимум пару секунд на контактах, далее нужно оценить результат пайки и действовать по ситуации. Полупроводники особенно чувствительны к перегреву. Поскольку транзисторы КТ315 имеют пластиковый корпус, им некуда отдавать тепло, и паять их нужно максимально аккуратно. Еще одна загвоздка — их широкие и тонкие выводы, не терпящие частого сгибания и разгибания.

После сборки нужно зачистить плату, внимательно посмотреть все контакты на предмет холодной пайки и нежелательных перемычек.

Почему схема не работает?

Все схемы рабочие. Если устройство не работает, основных причин три:

• Перегрев деталей;
• Неправильная сборка цепи;
• Плохая пайка.

Необходимо проверять каждый шаг и каждый этап сборки.

Просмотров сообщений: 1835

Освоив азы электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звука, как правило, являются наиболее воспроизводимыми конструкциями. Схем очень много, каждая отличается своими параметрами и дизайном. В этой статье будут рассмотрены несколько самых простых и наиболее полно работающих схем усилителей, которые с успехом может повторить любой радиолюбитель. В статье не используются сложные термины и расчеты, все максимально упрощено, чтобы не возникало дополнительных вопросов.

Начнем с более мощной схемы.
Итак, первая схема выполнена на всем известной микросхеме TDA2003. Это моноусилитель с выходной мощностью до 7 Вт на нагрузку 4 Ом. Хочу сказать, что стандартная схема включения этой микросхемы содержит небольшое количество компонентов, но пару лет назад я придумал другую схему на этой микросхеме. В этой схеме количество компонентов сведено к минимуму, но усилитель не потерял своих звуковых параметров. После разработки этой схемы я стал делать все свои усилители для маломощных динамиков по этой схеме.

Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон напряжения питания от 4,5 до 18 вольт (типовое 12-14 вольт). Микросхема установлена ​​на небольшой теплоотвод, так как максимальная мощность достигает до 10 Вт.

Микросхема способна работать на нагрузку 2 Ом, а это значит, что к выходу усилителя можно подключить 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить любым другим, емкостью от 0,01 до 4,7 мкФ (желательно от 0,1 до 0,47 мкФ), можно использовать как пленочные, так и керамические конденсаторы. Все остальные компоненты не подлежат замене.

Регулятор громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет использовать ее в маломощных динамиках ПК. Очень удобно использовать микросхему для автономных динамиков для мобильного телефона и т.п.
Усилитель работает сразу после включения, в дополнительной настройке не нуждается. Минус питания рекомендуется дополнительно подключить к радиатору. Все электролитические конденсаторы желательно использовать на 25 вольт.

Вторая схема собрана на маломощных транзисторах, и больше подходит как усилитель для наушников.

Это наверное самая качественная схема в своем роде, звук чистый, чувствуется весь спектр частот. С хорошими наушниками такое ощущение, что у тебя полноценный сабвуфер.

Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант использованы транзисторы серии КТ315, но выбор их достаточно широк.

Усилитель может работать на низкоомную нагрузку, до 4 Ом, что позволяет использовать схему для усиления сигнала проигрывателя, радиоприемника и т.п. А 9В качестве источника питания использовалась вольтовая батарея. В оконечном каскаде также использованы транзисторы
КТ315. Для увеличения выходной мощности можно использовать транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя будет достигать до 1 Вт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой схеме не греются, поэтому охлаждение не нужно. При использовании более мощных выходных транзисторов могут потребоваться небольшие радиаторы для каждого транзистора.

И, наконец, третья схема. Представлен не менее простой, но проверенный вариант конструкции усилителя. Усилитель способен работать от низкого напряжения до 5 вольт, в этом случае выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании от 12 вольт достигает до 2 Вт.

Выходной каскад усилителя построен на отечественной комплементарной паре. Настройте усилитель подбором резистора R2. Для этого желательно использовать подстроечный резистор на 1 кОм. Медленно вращайте ручку до тех пор, пока ток покоя выходного каскада не составит 2-5 мА.

Усилитель не обладает высокой входной чувствительностью, поэтому перед входом желательно использовать предварительный усилитель.

Диод играет важную роль в цепи; он здесь для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить любой комплементарной парой соответствующих параметров, например, КТ816/817. Усилитель может питать маломощные автономные колонки с сопротивлением нагрузки 6-8 Ом.

Перечень радиоэлементов

Обозначение	Тип А	Номинал	Количество	Заметка	Оценка	Мой блокнот
	Усилитель на микросхеме TDA2003
	Аудиоусилитель	TDA2003	1			В блокнот
С1		47 мкФ x 25 В	1			В блокнот
С2	Конденсатор	100 нФ	1	Пленка		В блокнот
С3	электролитический конденсатор	1 мкФ x 25 В	1			В блокнот
С5	электролитический конденсатор	470 мкФ x 16 В	1			В блокнот
Р1	Резистор	100 Ом	1			В блокнот
Р2	Переменный резистор	50 кОм	1	От 10 кОм до 50 кОм		В блокнот
Ls1	динамическая головка	2–4 Ом	1			В блокнот
	Транзисторный усилитель цепи №2
ВТ1-ВТ3	Биполярный транзистор	КТ315А	3			В блокнот
С1	электролитический конденсатор	1 мкФ x 16 В	1			В блокнот
С2, С3	электролитический конденсатор	1000 мкФ x 16 В	2			В блокнот
Р1, Р2	Резистор	100 кОм	2			В блокнот
Р3	Резистор	47 кОм	1			В блокнот
Р4	Резистор	1 кОм	1			В блокнот
Р5	Переменный резистор	50 кОм	1			В блокнот
Р6	Резистор	3 кОм	1			В блокнот
	динамическая головка	2–4 Ом	1			В блокнот
	Транзисторный усилитель цепи №3
ВТ2	Биполярный транзистор	КТ315А	1			В блокнот
ВТ3	биполярный транзистор	КТ361А	1			В блокнот
ВТ4	Биполярный транзистор	КТ815А	1			В блокнот
ВТ5	Биполярный транзистор	КТ816А	1			В блокнот
ВД1	Диод	D18	1	Или любой маломощный		В блокнот
С1, С2, С5	электролитический конденсатор	10 мкФ x 16 В	3

Цель данной статьи — отдать дань уважения одному из самых популярных транзисторов 70-х — 90-х годов — КТ315. Доступность, небольшие размеры и достаточно неплохие параметры позволили радиолюбителям использовать транзистор КТ315 в различных схемах, от простых до микроЭВМ. В таблицах ниже приведены основные параметры линейки КТ315.

Предельные параметры транзисторов КТ315 при Т=25°С

	I K, макс. мА	У КЭР max (У КЭ0 max), В	U EB0 макс, В	P K max , (P max), мВт	Т, °С	Т р макс, °С	Т макс, °С
	100	25	6	150	25	120	100
	100	20	6	150	25	120	100
	100	40	6	150	25	120	100
	100	35	6	150	25	120	100
	100	40	6	150	25	120	100
	100	35	6	150	25	120	100
	50	15	6	100	25	120	100
	50	60	6	100	25	120	100

Параметры транзисторов КТ315 при Т=25°С

	ч 21Е (ч 21Е)	У КБ (У КЭ), В	I E (I К), мА	У нас, в	I KB0 , (I KER), мкА	f гр (f h31), МГц	К, пФ
	20. ..90	(10)	1	0,4	1	250	7
	50…350	(10)	1	0,4	1	250	7
	20…90	(10)	1	0,4	1	250	7
	50…350	(10)	1	0,4	1	250	7
	20…90	(10)	(1)	1	1	250	7
	50…350	(10)	(1)	1	1	250	7
	30…250	(10)	(1)	0,5	1	150	10
	30	(10)	(1)		1	250	7

Немного предыстории: — первый планарно-эпитаксиальный транзистор конца 60-х, то есть когда эмиттер, коллектор и база изготавливаются последовательно на одной кремниевой пластине в процессе изготовления. Для этого необходимо легировать кремниевую пластину, легированную по типу n (коллектор), легировать на определенную глубину по типу p (база) и снова легировать сверху на меньшую глубину по типу n (эмиттер). Далее с помощью чертилки пластину нужно разрезать на части, и каждую часть упаковать в пластиковый футляр.
Такой техпроцесс был намного дешевле технологии сплавов, и позволял получить немыслимые ранее параметры транзистора (в частности, рабочую частоту до 300 МГц).
Ну и конечно монтаж кристалла не в металлическом корпусе, а на металлической ленте с выводами, привел к удешевлению производства — кристалл, на нижней стороне которого коллектор припаян к центральной клемме, а базу и эмиттер соединил сварной проволокой, залил пластиком, лишние части ленты обрезал — и получился КТ315 вот такой.

Приведем пару примеров схем на транзисторе КТ315.

1. Усилитель для наушников.

Пока петля цела, база транзистора соединена с землей и транзистор закрыт. При проникновении в охраняемую зону злоумышленник обрывает провод, на базу транзистора подается положительное смещение и транзистор открывается, что в итоге приводит к срабатыванию электромагнитного реле. Цепь контактов реле может содержать сирену, радиопередатчик или что-то другое.

3. Индикатор выходной мощности УНЧ.

С1, С2 — 10 мкФ х 16В

D11 — KD510A

Rx — 300 Ом — 100 кОм (для каждого каскада необходимо подобрать.)

D1 — D10 — Светодиоды разных цветов.

Всем, кто затрудняется выбрать первую схему для сборки, хочу порекомендовать этот 1-транзисторный усилитель. Схема очень проста и может быть выполнена как поверхностным, так и печатным монтажом.

Сразу скажу, что сборка данного усилителя оправдана только в качестве эксперимента, так как качество звука будет в лучшем случае на уровне дешевых китайских ресиверов — сканеров. Если кто-то хочет собрать маломощный усилитель с более качественным звуком, используя микросхему TDA 2822m, то можете перейти по ссылке:

Портативная колонка для плеера или телефона на микросхеме tda2822m Тестовое фото усилителя:

На следующем рисунке перечислены необходимые детали:

В схеме можно использовать почти любые биполярные транзисторы средней и большой мощности. n-p-n структуры, например, КТ 817. На входе желательно поставить пленочный конденсатор, емкостью 0,22 — 1 мкФ. Пример пленочных конденсаторов на следующем фото:

Привожу чертеж печатной платы из программы Sprint layout:

Сигнал берется с выхода мп3 плеера или телефона, используется земля и один из каналов. На следующем рисунке показана схема подключения штекера Jack 3.5, для подключения к источнику сигнала:

При желании этот усилитель, как и любой другой, можно оснастить регулятором громкости, подключив потенциометр на 50 кОм. по стандартной схеме используется 1 канал:

Параллельно блоку питания, если в блоке питания после диодного моста нет электролитического конденсатора большой емкости, нужно поставить электролит 1000 — 2200 мкФ , с рабочим напряжением больше, чем напряжение питания схемы.
Пример такого конденсатора:

Скачать печатную плату усилителя на одном транзисторе для программы sprint-layout можно в разделе Мои файлы сайта.

Оценить качество звука этого усилителя вы можете посмотрев видео его работы на нашем канале.

Этот усилитель может быть встроен в любую маломощную технику с низковольтным питанием: приемники, рации, слуховые аппараты и другую подобную технику.

Технические характеристики:
Максимальная выходная мощность (нагрузка 8 Ом, 1 кГц) = 0,3 Вт
Номинальное напряжение питания (0,3 Вт, 8 Ом) = 3 В
THD+N (при максимальной выходной мощности, 1 кГц) = 1–1,5 %

Принципиальная схема усилителя:

Устройство и принцип работы

Усилитель состоит из двух узлов: входного каскада на транзисторах Т1 и выходного двухтактного на транзисторах Т2 — Т5. Сигнал, усиленный транзистором Т1, поступает на нагрузку R1 и выходной каскад. Транзисторы выходного каскада образуют два так называемых «плеча» выходного каскада. Транзисторы в этих «плечах» иного строения, что является обязательным условием для этого усилителя. Так как транзистор КТ315 открывается при положительном, а КТ361 при отрицательном напряжении, то образованные ими «плечи» выходного каскада усиливают только ту полуволну сигнала, идущую от транзистора Т1, которая «открывает» формирующие их транзисторы . Получается так: Т3 и Т4 усиливают положительные полуволны сигнала, Т2 и Т5 — отрицательные. В точке соединения эмиттеров транзисторов Т4 и Т5 сигнал суммируется и подается на нагрузку. Так как для этого усилителя характерны искажения ступенчатого типа, которые неизбежно будут появляться при работе этого усилителя, для их ослабления включен резистор R2. Этот резистор создает небольшое напряжение смещения на базах транзисторов и ослабляет искажения сигнала.

Данный усилитель требует тщательной настройки, а именно:
Подбором резистора R1 устанавливается начальный ток покоя транзисторов (ток, протекающий через транзисторы при отсутствии сигнала). Подбором этого резистора необходимо установить ток покоя на уровне 5 — 7 мА.
Подбором сопротивления резистора R5 необходимо установить напряжение в точке соединения транзисторов выходного каскада равным половине напряжения питания, то есть 1,5 В.

Возможные дополнения

Если устройство, к которому подключен усилитель, не имеет регулятора тембра или снимаемый с него сигнал слабый, можно собрать предусилитель.
