УНИВЕРСАЛЬНАЯ СВЕТОДИОДНАЯ ЛАМПА

Светодиоды с каждым годом всё более вытесняют традиционные источники освещения. Если посмотреть динамику роста покупок и использования светодиодных ламп, то видна тенденция к переходу на них как в дизайнерской сфере, так и сфере устройств освещения. Если ещё год назад о такой штуке, как светодиодная лента почти никто не слышал, то теперь LED-лента устанавливается в освещении салонов автомобилей, витрин магазинов, декоративной подсветки стен и потолков. Особенно незаменимыми и востребованными оказались разноцветные RGB гибкие ленты, позволяющие создавать поистине шедевры. Естественно в интернете ещё слишком мало информации про такие новинки. В данном разделе представлен цикл статей про светодиодные лампы и фонари – от самодельных, собранных с использованием новых мощных LED элементов, и до промышленных, выпускаемых многими зарубежными фирмами. Имеется справочная информация по характеристикам светодиодов – внешний вид, напряжение питания, ток потребления и мощность светоизлучающих диодов.

Были специально закуплены в китайском интернет магазине образцы мощных светодиодов – на 10, 50 и 100 ватт, для снятия вольт-амперных характеристик и сравнительной оценки их свечения, по сравнению с лампами накаливания и люминесцентными энергосберегалками. Несмотря на пока ещё отсутствие в продаже мощных LED фонариков, здесь вы найдёте различные материалы и схемы, позволяющие сделать их своими руками. Достаточно купить мощный светодиод, и переделка обычного прожектора или фонаря займёт всего-лишь один вечер. Конечно мы не обошли вниманием вопросы выбора, покупки и подключения диодных лампочек. С одной стороны, что может быть проще – открутил старую и прикрутил новую лампу на светодиодах, но и здесь есть немало нюансов, на которые стоит обратить внимание перед их приобретением, почитав цикл статей про светодиоды. А если у вас всё таки возникнут вопросы – зайдите на конференцию и задайте вопрос, о интересующей проблеме.

Справочник по SMD деталям

   Известное преимущество светодиодных ламп – низкое энергопотребление, позволяет создавать осветительные устройства с полностью автономным питанием. При этом такая универсальная лампа прекрасно работает и от сети – вкручиваясь в стандартный патрон. Именно о такой LED лампе мы и поговорим в данной статье.

   Как часто у вас пропадает сетевое напряжение 220 вольт? У нас почти каждую неделю. И именно в эти моменты понимаешь, что светодиодный аккумуляторный фонарик сел или вообще куда-то подевался, а других источников света под рукой нет. Вот и приходится сидеть в сумерках, освещая себе дорогу на кухню экраном мобильного телеона. Однако такая ситуация никогда не возникнет у того, кто купит новую необычную аварийную светодиодную лампу с универсальным питанием – от сети и от встроенного свинцового малогабаритного аккумулятора.

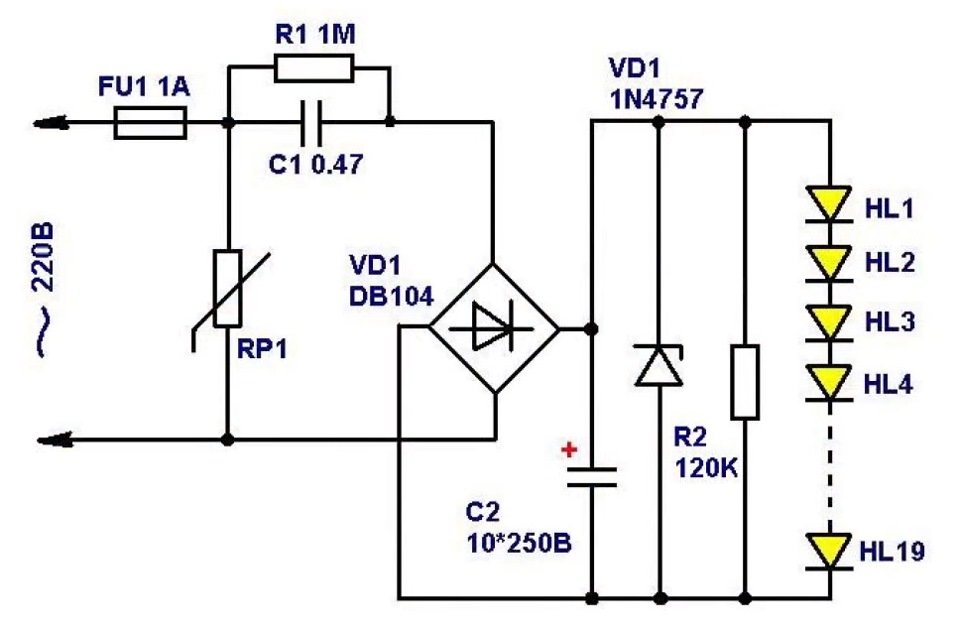

   Рассмотрим принципиальную схему такой универсальной LED лампы. Здесь напряжение сети уменьшается с помощью бестрансформаторного выпрямителя и поступает на блок светодиодов. Так-же оно постоянно подзаряжает аккумулятор небольшим током, постоянно поддерживая его в боевой готовности на случай пропадания сетевого напряжения.





   Проще говоря, когда вы вкручиваете такую лампу в патрон и включаете выключатель, она светится как обычная потолочная (настенная) лампочка. Но если вдруг пропадает сетевое напряжение – то с помощью небольшого переключателя сбоку корпуса (DC-OFF-AC), можно перевести питание блока светодиодов на внутреннее, от аккумулятора. В таком режиме лампа потребляет ток около 100 миллиампер, чего хватит ещё примерно на сутки работы.

   На светоизлучающей стороне находится небольшой зелёный светодиод, который индицирует зарядку аккумулятора и переход в режим автономного освещения. А 16 сверхярких светодиодов диаметром 5 мм, обеспечивают достаточную яркость если и не как лампы основного освещения, то по крайней мере как настенного светильника. Хотя суммарная мощность данной универсальной светодиодной лампы всего около 2-х ватт, светит она на уровне обычной стеклянной 25-ки.

   Как вы уже догадались, эту LED лампу можно смело назвать и светодиодным фонариком, так сказать по совместительству.

Поэтому если вам надо сходить в сарай – выкручивайте эту аварийную светодиодную лампу и пользуйтесь ей как фонарём. Цену называть не буду, так как учитывая тенденцию к постоянному снижению стоимости светодиодов, через пару месяцев она будет уже не актуальна.

Лампа светодиодная с аккумулятором

Конструкции светодиодных светильников получили широкое распространение среди потребителей. Это произошло, благодаря высоким техническим характеристикам данных приборов, экономичности, качественному и яркому свету. Среди них большим спросом пользуется светодиодная лампа со встроенным аккумулятором, функционирующая в автономном режиме. Она является наилучшим выходом из ситуации в случае регулярных перебоев подачи электрической энергии.

Содержание

Плюсы и минусы аккумуляторных светодиодных ламп

Данный тип светодиодных ламп относится к наиболее востребованным светильникам. Характеристики этих приборов по всем показателям превосходят показатели приборов с обычными лампами накаливания. Кроме того, они представлены достаточно широким модельным рядом, позволяющим сделать выбор наиболее оптимального варианта, начиная от карманным малогабаритных фонариков и заканчивая прожекторными установками для освещения больших территорий.

Преимуществами аккумуляторных светильников являются следующие:

• Экономический фактор. Аккумуляторная батарея может использоваться многократно, по сравнению с обычной батарейкой. Аккумулятор нужно всего лишь периодически подзаряжать. Пользование таким фонарем становится легким и удобным. В некоторых конструкциях используется комбинированный вариант с одновременным использованием аккумуляторов и обычных батареек.
• Само устройство обладает герметичностью и прочностью, не поддается действию влаги. Корпус таких фонарей алюминиевый, позволяющий выдерживать значительные нагрузки. Управление лампой значительно облегчается за счет установки дополнительных устройств, например, индикаторов, термоконтроллеров и других.
• Аккумуляторный светильник на светодиодах способен работать при любых температурных перепадах. Световой поток обладает спектром, аналогичным солнечному свету. Установка специального дайвера дает возможность поддерживать яркий свет даже при небольшом заряде аккумулятора.
• Средняя продолжительность эксплуатации таких светильников составляет 50 тысяч часов.

Основным недостатком аккумуляторных светильников считается их высокая цена.

Виды аккумуляторных фонарей

Простая конструкция светильников позволяет выпускать их в различных вариантах, в зависимости от области применения. Поэтому приборы разделяются не только по принципу действия, но и по внешним характеристикам. Многие модели используются во время активного отдыха, на охоте или рыбалке. Благодаря нержавеющим материалам и полной герметичности, такие светильники применяются даже для подводной охоты или дайвинга.

В туристических фонариках устанавливаются светодиоды, мощностью 3 ватта. Они имеют небольшие размеры и обеспечивают точечное освещение. Длительная эксплуатация возможна благодаря чрезвычайно прочному корпусу прибора. Существует категория так называемых карманных мини-фонарей. Они представляют собой световые лампы малой мощности, небольших размеров и предназначены для карманного ношения. Эти светильники значительно превосходят фонари с обычными лампами накаливания. Особенно это касается яркости и светового потока.

Фонари для профессионального использования представлены двумя основными конструкциями – ручной и налобной. Они отличаются компактными размерами и повышенной мощностью светодиодов, применяются в труднодоступных местах. Среди светильников этого типа, они считаются самыми дорогими. И, наконец, лампа светодиодная с аккумулятором может использоваться в качестве прожектора для освещения участков загородных домов и дач. Кроме того, с помощью ламп, освещаются строительные площадки, складские территории, парковки и прочие места с большими площадями.

Обзор LED-лампы с аккумулятором

схем с нуля | Давайте добавим светодиоды в вещи!

Схемы с нуля

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

До этого момента мы сосредоточились на механике электроники — проводке и пайке — обходя теорию , следуя некоторым сокращениям и рецептам. Этого достаточно для нужд многих людей.

Изучение основных принципов открывает возможности для использования других типов батарей (включая перезаряжаемые) и увеличения времени работы. А может вам просто интересно! Есть немного чтения, новые термины и немного математики, но ничего обременительного.

Наука!

Электричество — это перенос электронов — отрицательно заряженных частиц в каждом атоме. Это невидимая сила природы, но мы можем представить ее как воду. Поскольку электричество перетекает с места на место, в этот поток могут быть вставлены предметы для получения полезной работы, точно так же, как водяное колесо использует текущий поток для измельчения зерна.

Электроника, затем , это креативная сантехника.

Батареи

Батарея содержит две дополнительные химические реакции; один производит избыток электронов, другой дефицит. Две реакции внутри батареи разделены, но притяжение настолько сильно, что добавление внешнего проводника — пути для электронов — завершает эти реакции. Вот почему у батареек есть «+» и «-» конец, и почему вся электроника состоит из

цепи — петля между ними. Когда эта петля замкнута, электроны текут, что-то происходит. (Это то, что делает переключатель — он открывает или замыкает цепь.)

В разных батареях химические вещества используют разные комбинации реакций. Эта смесь определяет Напряжение, своего рода «неотложность» реакции. Используя нашу аналогию с сантехникой, напряжение похоже на давление воды.

Наш стандартный рецепт предусматривал использование трех щелочных батарей типа AAA или AA (одноразового использования).

Химия этих батарей дает около 1,5 Вольт. Связаны впритык в корпусе ( «последовательно» на жаргоне электроники), напряжения складываются, чтобы получить в сумме: 1,5 + 1,5 + 1,5 = 4,5 Вольта. Наш рецепт был построен вокруг этого числа; , поэтому есть простой выбор двух резисторов в зависимости от цвета светодиода. Измените это, и вместе с этим должно измениться что-то еще.

(В электронике технический термин для обозначения одной батареи — элемент . «Батарея» означает группу элементов . В дальнейшем мы будем использовать эти термины.)

Химия перезаряжаемых никель-кадмиевых (NiCd) или никель-металлогидридных (NiMH) элементов дает около 1,2 В каждый. Литий-ионные или литий-полимерные элементы имеют напряжение от 3,7 до 4,2 В (в зависимости от используемой химии). Аккумуляторные блоки для аккумуляторных инструментов и радиоуправляемых транспортных средств часто соединяют несколько элементов последовательно для более высокого напряжения.

А внутри щелочной батареи на 9 В действительно есть несколько небольших последовательно соединенных элементов на 1,5 В. Мы можем работать с любыми из них, имея немного больше знаний…

Ток, сопротивление и закон Ома

Ток — это напор потока электронов в единицах, называемых Ампер (А). Один Ампер = 6,2 квинтиллионов

электронов, проходящих данную точку за одну секунду!

Что регулирует ток? В сантехнике ширина трубы. В электронике это сопротивление , измеряется в Ом (Ом). Как упоминалось в нашем рецепте, сопротивление в цепи тормозит химическую реакцию клеток, удерживая ее от слишком быстрого протекания.

Напряжение, ток и сопротивление напрямую взаимосвязаны; зная любых двух из этих значений, можно вывести третье. Это соотношение называется Законом Ома:

В = IR

Напряжение (В) = Ток (Ампер) × Сопротивление (Ом).

(«I» происходит от французского слова intensité …C уже было занято.) Или, посредством алгебраической замены:

R = V÷I (Сопротивление = Напряжение ÷ Ток)

I = V÷R (ток = напряжение ÷ сопротивление)

Это соотношение лежит в основе всей электроники и столь же фундаментально, как F=ma в физике.

Светодиоды

Светодиоды торгуют электронов за фотонов — свет! И точно так же, как батареи имеют разный химический состав и напряжение, светодиоды также имеют уникальное прямое напряжение (сокращенно V _F ), при котором они работают, в зависимости от их химического состава.

Цвет	Типичное прямое напряжение (В F )
Красный, оранжевый	2,0
Желтый	2.1
Зеленый (старый желто-зеленый сорт)	2,2
Синий, белый, ультрафиолетовый и более новый «настоящий» зеленый	3,3

Эти цифры являются приблизительными ориентирами, они подходят для большинства ситуаций. Для получения более точных значений и для других цветов, не перечисленных здесь, точное напряжение можно найти на упаковке, странице продукта или в техническом паспорте (документы, опубликованные производителями электронных компонентов, в которых перечислены все мельчайшие детали устройства). Вот задняя часть бирюзового светодиода :

Вот номер, который нам нужен, V _F : 3,2 Вольта.



Следующее значение — I _F  — тоже скоро пригодится. Помните, что «I» представляет ток в наших уравнениях. I _F  — прямой ток .

Ток определяет яркость светодиода …до определенного предела. Слишком сильный ток разрушит его!

Приведенный выше светодиод показывает максимальный ток 20 миллиампер (1 мА = 0,001 ампер, поэтому 20 мА = 0,020 А). Это значение типично для большинства светодиодов, но некоторые работают выше или ниже… опять же, проверьте упаковку, страницу продукта или техническое описание.

Обратите внимание, что это максимум . Мне нравится немного отступать, 10–15%, чтобы обеспечить более длительный срок службы. То есть 17-18 мА.

Напряжение светодиода (вместо этого назовем его В _LED ) должно быть ниже напряжения аккумулятора ( В _BAT ), иначе он не загорится. Затем, взяв разницу двух напряжений и применив закон Ома, мы точно узнаем, какое сопротивление требуется в этом промежутке для получения желаемого тока:

R = ( В _BAT  –  В _{Светодиод} ) ÷ I

Предполагая, что в рецепте используется батарея 4,5 В и синий светодиод 3,3 В, ток 18 мА:

8 ÷ 0,018 = 66,67 Ом

Но резисторы обычно имеют ограниченный набор значений, , поэтому мы округляем до следующего общего размера… 68 Ом (как показано в рецепте), или, возможно, 100 Ом, если это все ты можешь найти.

Как насчет литий-полимерного аккумулятора на 3,7 В и красного светодиода на 2 В?

R = (3,7 — 2,0) ÷ 0,018 = 94,44 Ом

Шаг до ближайшего стандартного размера, 100 Ом. Вот и все! Никто не может дать вам отпор за то, что вы больше не занимаетесь «настоящей электроникой».

Резисторы просты, если они промаркированы на упаковке. Не так много, когда они перемешаны с другими частями. Таблицы цветов резисторов, подобные этой, помогают расшифровать коды.

Напомним, что аккумуляторы в серии обеспечивают более высокое напряжение питания. Светодиоды, соединенные последовательно, также имеют более высокое прямое напряжение.



Если в вашей конструкции используется несколько светодиодов, и если это позволяют напряжение батареи и светодиодов, последовательное соединение таким образом несколько эффективнее и продлевает срок службы батареи.

Светодиоды серии   (как показано выше) могут использовать один резистор для цепи. Светодиоды в параллельно (как изначально показано в рецепте) требуют отдельных резисторов для каждого, даже если светодиоды одного типа. Комбинация этих — последовательно-параллельная схема — по одному резистору на цепочку. Это объединяет все изученное до сих пор, и это возможность попрактиковаться в математике:

Светодиоды

и связанные с ними формулы более подробно объясняются в нашем руководстве Все о светодиодах . Это включает в себя викторины, чтобы убедиться, что вы на правильном пути.

Несколько раз попрактикуйтесь вручную, чтобы закрепить понятия. Если вам просто нужны быстрые ответы, в Интернете есть онлайн-калькуляторы светодиодных резисторов, а отличный калькулятор включен в Приложение Adafruit Circuit Playground для iOS:

Если напряжение питания и прямое напряжение очень близки, значение резистора может быть близким к нулю. В качестве страховки всегда включайте по крайней мере небольшое сопротивление — возможно, 50 Ом — чтобы учесть разницу между «типичным» и фактическим напряжением. Например, новая батарея имеет немного более высокое напряжение, чем почти разряженная.

При использовании батареи или корпуса без собственного переключателя рассмотрите возможность добавления одного из этих тактильных переключателей включения/выключения с выводами. Положительный щелчок и низкий профиль делают его идеальным для носимых проектов.

Светодиодный «бросок» не включает резистор. Как дела?

Батарейки-таблетки обладают внутренним сопротивлением — они могут пропускать не больше тока, это присуще их размеру и химическому составу.

Так что да, они могут запускать светодиод напрямую… , но … это создает нагрузку на ячейку и сокращает время работы. Вам может сойти с рук это для быстрых результатов, но выполнение математических расчетов и добавление резистора увеличивает долговечность.

Сшиваемые цепи Абсолютная светодиодология

Это руководство было впервые опубликовано 06 сентября 2014 года. обновлено 06 сентября 2014 г.

Эта страница (Схемы с нуля) последний раз обновлялась 30 августа 2014 г.
