LM338 регулируемый стабилизатор напряжения и тока. Распиновка, datasheet

Здравствуйте дорогой читатель. После того, как появились трехвыводные стабилизаторы напряжения, жизнь для разработчиков линейных блоков питания стала лучше, жизнь стала веселее. И каких только схем на них не встретишь. Особенно хорош верхний порог входного напряжения этой микросхемы, есть шансы, что она останется жива при аномальном перенапряжении первичной сети. Максимальный выходной ток микросхемы с соответствующим радиатором составляет полтора ампера.

11 авг. г.- Стабилизатор напряжения 12 вольт (регулятор) своими руками. Принципиальная СхемаElectronics ProjectsРегулятор Fonte simétrica de 5 Volt. Battery Hacks 1 ампер — это сколько киловатт мощности? Сколько.

Стабилизатор напряжения 12 вольт для светодиодов в авто своими руками схема

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:. Бесплатная техническая библиотека, Энциклопедия радиоэлектроники и электротехники. Комментарии к статье.

Блок питания 12В 5А

Светодиодная подсветка все глубже внедряется в нашу жизнь. Капризные лампочки выходят из строя и красота сразу меркнет. И все потому, что светодиоды не могут работать просто от включения в электросеть. Они обязательно подключаются через стабилизаторы драйверы.

Стабилизатор напряжения 12 вольт на LMT.

Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)

Сетевое напряжение поступает через предохранитель на первичную обмотку силового трансформатора. С его вторичной обмотки снимем уже пониженное напряжение на 20 вольт при токе до 25А. При желании этот трансформатор можно сделать своими руками на основе силового трансформатора от старого лампового телевизора. Со вторичной обмотки напряжение 20 вольт идет на выпрямительный мост на мостовой сборке МВ, т. Пульсации сглаживаются емкостью с номиналом мкф, можно использовать несколько конденсаторов соединенными параллельно, так чтобы в сумме было не менее мкФ.

Блок питания на 12 вольт схема

Схема потерялась на просторах интернета, потому ссылки на нее нет, но я думаю найти похожую не составит труда: Основу составляет микросхема lm, которая является линейным стабилизатором. Кпд такого стабилизатора не сильно высокий, лишняя энергия идёт на нагрев радиатора, потому он должен быть больше в зависимости от силы тока проходящей через стабилизатор и при увеличении входного напряжения радиатор тоже надо увеличивать.

Чтобы не переворачивать весь инет и собирать сложные схемы на транзисторах, инженеры-конструктора придумали так называемые стабилизаторы напряжения. Это словосочетание говорит само за себя. На выходе такого элемента мы получим напряжение, на которое спроектирован этот стабилизатор.

В статье описывается простая схема стабилизатора напряжения от 0 до 12 вольт и током нагрузки до 1,5 ампера. Прибор пригодится для получения.

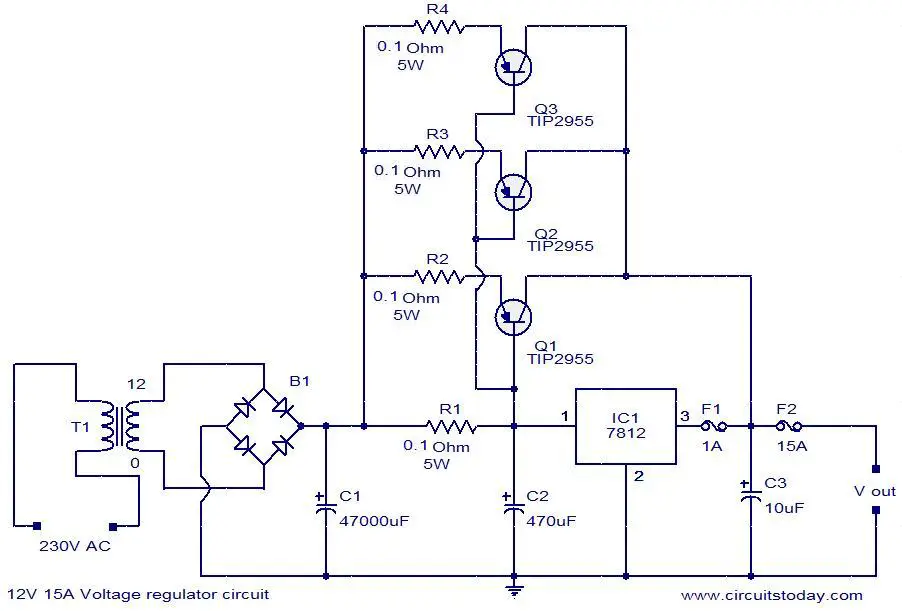

Представляем мощный стабилизированный блок питания на 12 В. Каждый транзистор может давать ток до 5 А, соответственно 6 транзисторов обеспечат ток до 30 А. Можно изменением количества транзисторов и получить желаемое значение тока.

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие.

Интегральная микросхема LM выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO Расчет параметров стабилизатора LM идентичен расчету LM

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно.

Схемы источники питания. Схемы источников электропитания. Стабилизаторы напряжения.

Стабилизатор напряжения 12 вольт (регулятор) своими руками

Автомобильный стабилизатор напряжения 12 Вольт используется для поддержания постоянного напряжения в цепи. В машинах их используют для подключения светодиодов, так как они чувствительны к изменения в электрической сети.

Содержание

• Предназначение стабилизатора напряжения
• Как сделать регулятор на 12 Вольт
• Сборка простейшего линейного стабилизатора своими руками
• Схема выпрямителя с блоком питания 5 Ампер
• Стабилизатор напряжения для светодиодов
• Сборка мощного интегрального регулятора
• Схема регулируемого стабилизатора на транзисторах
• Импульсный регулятор
• Важность стабилизатора в автомобиле

Предназначение стабилизатора напряжения

Светодиоды нельзя подключать напрямую в электросеть автомобиля. Для них нужно использовать драйверы. Они предохраняют от перепадов тока в электросети, перегрева, неисправности компонентов.

Для светодиодов достаточно напряжения 12 В, поэтому стабилизаторы собирают таким образом, чтобы на выходе было именно такое значение. В результате все работает стабильно и не выходит из строя.

Существует несколько схем и конструкций регуляторов напряжения 12 Вольт своими руками. Вы должны выбрать тот, который подойдет вашему автомобилю и обеспечит безопасную работу.

Как сделать регулятор на 12 Вольт

Вы можете не покупать готовое устройство, а сделать его самостоятельно. Простейший стабилизатор напряжения 12 Вольт для автомобиля можно сделать за 1-2 часа.

Сборка простейшего линейного стабилизатора своими руками

Вам понадобится универсальная печатная плата или перфорированная панель для сборки элементов. Купите готовую микросхему LM317 и соедините ее с резистором.

ПОСМОТРЕТЬ ВИДЕО

Второй разъем соедините с LED-лентой и выведите от него провод на «минус» блока питания. Третий разъем от микросхемы присоедините к «плюсу» блока питания.

Схема выпрямителя с блоком питания 5 Ампер

Такая схема стабилизатора напряжения на 12 Вольт обеспечивает стабильное свечение лампочки, без сбоев и «морганий». Она сложнее, чем предыдущая, но, тем не менее, ее можно сделать быстро и без лишних затрат.

Вам понадобится:

• Микросхема LD1084;

• Печатная плата;

• Блок питания;

• Диодный мост RS407.

Три светодиода соединяются последовательно с резистором, который выравнивает ток. Остальные светодиоды подключаются параллельно.

Стабилизатор напряжения для светодиодов

Существует несколько вариантов, как сделать стабилизатор для светодиодов авто своими руками. Вы можете выбрать способы с простой сборкой, с доступными запчастями или наиболее надежные.

Идеальный вариант – вы потратили не очень много времени, а устройство работает долгие годы.

ПОСМОТРЕТЬ ВИДЕО

Сборка мощного интегрального регулятора

Чтобы сделать стабилизатор напряжения на 12 Вольт своими руками, вам понадобится:

• Конденсаторы 330 мкф и 100 мкф 16 В;

• Микросхема L7812;

• Диод Шоттки;

• Термоусадка и провода.

Этапы работы:

1. У регулятора укоротите один выход и припаяйте к нему диод и конденсаторы.

2. Припаяйте провода с термоусадкой на них. После диода соедините провод с плюсом питания.

3. Еще один выход соедините с LED-лентой.

4. Центральный выход соедините с минусом питания. LED-ленту тоже соедините с минусовым проводом блока питания.

Схема регулируемого стабилизатора на транзисторах

Данная схема позволяет сделать регулируемый стабилизатор на 12 Вольт. Он рассчитан на ток 1 Ампер. Предусмотрена защита тока на транзисторе VT3. Он открывается, если ток превысит значение 1,2 Ампера.

Если ваш ток больше 1 Ампера, модифицировать схему можно, поменяв транзисторы VT1 и VT2 на более мощные.

Импульсный регулятор

Стабилизация осуществляется за счет чередования импульсов и пауз. Эти устройства более надежны, чем линейные. Они могут преобразовывать напряжение по заранее заданным параметрам. Импульсный стабилизатор для светодиодов на 12 Вольт может быть понижающим или повышающим. Это регулирование происходит благодаря разным схемам. Его устанавливают не только на светодиоды, но и на другие электроприборы в автомобиле.

Важность стабилизатора в автомобиле

Регуляторы напряжения в автомобиле позволяют:

• Сглаживать скачки и колебания в сети;

• Защищать электроприборы от перенапряжения или недонапряжения;

• Защищать чувствительные компоненты от перепадов электросети;

• Продлить срок службы светодиодов и исключить их мерцание.

Простой стабилизатор напряжения на 12V 3А можно сделать своими руками. Его стоимость будет ниже в 8-10 раз, чем покупное устройство. Затраченное время окупится долгим сроком работы светодиодов в автомобиле.

12V 5A Блок питания на микросхеме LM338 15 604 просмотра

В этом уроке мы собираемся сделать блок питания 12В 5А, используя микросхему LM338. Источник питания является неотъемлемой частью любой электронной схемы или устройства, они используются для подачи электроэнергии на электрическую нагрузку.

LM338 — это микросхема регулятора напряжения с тремя выводами, она имеет множество встроенных функций, таких как постоянная температура, защита от короткого замыкания, терморегуляция и т. д. Его напряжение регулируется в диапазоне от 1,2 до 37 вольт, и вы можете использовать его на любое желаемое фиксированное напряжение в пределах своего диапазона. Эта схема рассчитана на фиксированное напряжение 12 вольт и 5 ампер на выходе этой микросхемы.

Buy From Amazon

Hardware Components

The following components are required to make a 12V Power Supply Circuit

S. no	Component	Value	Qty
1.	Трансформатор от стука	230V/15V, 5A	1
2.	Регулируемый регулятор IC	LM338K	1
3.	1
3.
3.
3.
3.0035 Bridge Rectifier Diode	10A 50V	1
4.	Diode	1N4007	2
5.	Heat Sink		1
6.	Resistor	220Ω, 1.9K	1,1
7.	Electrolytic Capacitor	3300μF, 10μF/25V, 100μF	1, 1, 1
8.	Ceramic Capacitor	0.33μF	1
9.	Breadboard		1
10.	Connecting Wires		1

LM338K Pinout

For a detailed description of pinout, характеристики и технические характеристики загрузить техническое описание LM338K

Цепь питания 12 В

Пояснение к работе

Трансформатор понижает напряжение с 230 В переменного тока до 15 В, а затем оно проходит через мостовой выпрямитель 10 А 50 PIV, где оно преобразуется в пульсации постоянного тока. Этот сигнал теперь направляется на фильтрующий конденсатор перед подачей на микросхему.

LM338K имеет три контакта, контакт 2 является входным контактом, на который мы отправляем сигнал постоянного тока. Вывод регулировки — это вывод 1, который используется для регулировки или установки желаемого напряжения, здесь мы соединили его с резистором 1,9 кОм, вы можете использовать любой другой резистор в соответствии с желаемым выходным напряжением. Выход генерируется с контакта 3, который затем фильтруется и отправляется на выход этой схемы. Необходимо использовать подходящий радиатор, потому что эта микросхема будет нагреваться во время работы.

Применение и использование

Блок питания 12 В является неотъемлемой и полезной частью лабораторий, поскольку его можно использовать для длинного списка электронных устройств и схем. Вы можете легко построить любую схему источника питания 12 В в соответствии с вашими требованиями к силе тока.
