Схема проверки стабилитронов

Долгое время использовал такой пробник стабилитронов. У него только один единственный недостаток — необходимо наличие стационарной телефонной линии, ибо питается он от неё, от её 50 вольт с уникальным током в 20 миллиампер. Слов нет как удобно. Но вот телефона не стало, а потребность в измерениях осталась, пришлось делать новый пробник, схема при этом подверглась изменениям только в плане количества задействованных электронных компонентов, причём в сторону уменьшения. Питание пробника будет осуществляться от лабораторного БП с регулируемым выходным напряжением 0 — 30 вольт.

Поиск данных по Вашему запросу:

Схема проверки стабилитронов

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простой пробник для проверки исправности стабилитронов
• Методы проверки стабилитрона мультиметром и тестером
• Как проверить стабилитрон мультиметром
• Как проверить стабилитрон
• Please turn JavaScript on and reload the page.
• Устройство для проверки стабилитронов и светодиодов
• ПРОВЕРКА СТАБИЛИТРОНОВ НА БОЛЬШОЕ НАПРЯЖЕНИЕ
• Как проверить диод мультиметром не выпаивая
• Как проверить стабилитроны
• Проверка стабилитронов схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой метод проверки стабилитронов

Простой пробник для проверки исправности стабилитронов

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала. Это наблюдается у него при достижении напряжения туннельного пробоя. Обычные диоды при таких значениях быстро доходят до теплового пробоя и перегорают. Стабилитроны, их еще называют диодами Зенера, в режиме туннельного или лавинного пробоя могут находиться постоянно, без вреда для себя, не доходя до теплового пробоя.

Прибор изготавливается из монокристаллического кремния, в электронной аппаратуре выступает как стабилизатор или опорное напряжение. Высоковольтные защищают от перенапряжений, интегральные стабилитроны со скрытой структурой используются в качестве эталонного напряжения в аналого-цифровых преобразователях. Так как стабилитрон и диод имеют почти одинаковые вольтамперные характеристики за исключением участка пробоя, то мультиметром стабилитрон проверяется, как и диод.

Проверка осуществляется любым мультиметром в режиме прозвона диода или определения сопротивления. Выполняются такие действия:. Чтобы убедиться в исправности стабилитрона переключаем мультиметр на диапазон измерения сопротивления в килоомах и проводим измерение.

При исправном приборе, показания должны лежать в пределах десятков и сотен тысяч Ом. То есть он пропускает ток, как обычный диод. Иногда, мультиметр при проверке исправного полупроводника в режиме измерения сопротивления при обратной полярности показывает значение сильно отличающееся от ожидаемого.

Вместо сотен килоом — сотни ом. Создается впечатление, что он пробит, и прозванивается в обе стороны. Это возможно в случае использования в мультиметре внутреннего источника питания, превышающего напряжение стабилизации стабилитрона. Полупроводник уменьшает свое внутреннее сопротивление до тех пор, пока не достигнет напряжения стабилизации.

Поэтому при измерениях необходимо это учитывать. Иногда, при прозвонке мультиметр показывает большое сопротивление при прямом и обратном потенциале. Скорее всего, это двуханодный стабилитрон, поэтому для него полярность значения не имеет. Для проверки исправности потребуется приложить напряжение чуть больше стабилизирующего, при этом менять полярность. Измеряя токи, проходящие через него и сравнивая вольтамперные характеристики прибора можно выяснить состояние устройства.

Проверка диода Зенера на печатной плате затруднена влиянием других элементов. Для надежного контроля работоспособности необходимо выпаять один вывод, производить измерения вышеописанным способом. Это связано с тем, что он не может проверить его основные параметры. Поэтому многие радиолюбители изготавливают тестер стабилитронов своими руками.

Схема самого простого варианта состоит из набора аккумуляторов, постоянного резистора номиналом Ом, переменного сопротивления на 2 кОм и мультиметра. Аккумуляторы соединяются последовательно для получения потенциала необходимого для измерения параметров стабилитронов.

Напряжения стабилизации в основном лежат в пределах 1, В. Поэтому собирается батарея на 18 В. Затем к ее выводам параллельно подсоединяем последовательную цепочку из переменного резистора на 2 кОм мощностью 5 Вт и постоянного на Ом. Второй будет играть роль ограничивающего сопротивления. Выводы переменного резистора присоединяются к трехконтактной клеммной колодке. К первому контакту присоединяется вывод, подключенный к плюсу батареи, ко второму другой крайний вывод, а к третьему средний подвижный контакт резистора.

В других вариантах тестеров можно применять импульсные источники питания с регулируемым напряжением выходного каскада, но суть не меняется, измерителем остается мультиметр.

Для проверки исправности стабилитрона и соответствия паспортным данным необходимо проверить его работу на разных напряжениях. Сначала надо прозвонить в режиме измерения сопротивления. Убедившись в отсутствии пробоя, на первом и третьем контакте колодки выставляется разность потенциалов 0,1 вольта. Это достигается регулировкой резистора.

Проверка происходит в режиме измерения постоянного напряжения. Анод проверяемого стабилитрона подсоединяется к третьему контакту колодки, а катод подключается к первому. Щупы тестера подсоединяются к ним же. Регулировкой переменного резистора увеличиваем обратное напряжение на полупроводнике до тех пор, пока оно не перестанет изменяться. Если это произошло, значит, стабилитрон достиг напряжения стабилизации и работает нормально.

Иногда требуется определить его вольтамперную характеристику. Тогда к предыдущей схеме добавляется тестер, работающий в режиме амперметра, соединенный последовательно со стабилитроном. При изменении вольтажа с определенным шагом, снимаются значения напряжения и тока, строится график, получается вольтамперная характеристика. Главная Инструменты Проверки мультиметром и тестером Методы проверки стабилитрона мультиметром и тестером Методы проверки стабилитрона мультиметром и тестером.

Предыдущая новость. Оценка статьи:. Как проверить генератор мультиметром Проверка микросхемы мультиметром и специальным тестером Как проверить катушку зажигания тестером Как измерить температуру мультиметром.

Методы проверки стабилитрона мультиметром и тестером

Радиолюбители иногда сталкиваются с проблемой проверки стабилитронов без маркировки. Естественно существует множество способов, например лабораторный блок питания с функцией ограничения тока и т. Было решено построить простой автономный тестер, который может проверить напряжение стабилизации стабилитронов. Для этих целей использованы готовые модули купленные в китайских интернет-магазинах. Такие преобразователи довольно популярны и стоят копейки, могут обеспечивать выходное напряжение Вольт. Плата по сути из себя представляет автоматическое зарядное устройство для одной банки Li-Ion аккумулятора, обеспечивает максимальный ток заряда до 1 Ампер.

Прибор для проверки стабилитронов. собрать схему параметрического стабилизатора и испытывать его на точку наступления стабилизации.

Как проверить стабилитрон мультиметром

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала. Это наблюдается у него при достижении напряжения туннельного пробоя. Обычные диоды при таких значениях быстро доходят до теплового пробоя и перегорают. Стабилитроны, их еще называют диодами Зенера, в режиме туннельного или лавинного пробоя могут находиться постоянно, без вреда для себя, не доходя до теплового пробоя. Прибор изготавливается из монокристаллического кремния, в электронной аппаратуре выступает как стабилизатор или опорное напряжение. Высоковольтные защищают от перенапряжений, интегральные стабилитроны со скрытой структурой используются в качестве эталонного напряжения в аналого-цифровых преобразователях. Так как стабилитрон и диод имеют почти одинаковые вольтамперные характеристики за исключением участка пробоя, то мультиметром стабилитрон проверяется, как и диод. Проверка осуществляется любым мультиметром в режиме прозвона диода или определения сопротивления.

Как проверить стабилитрон

Здравствуйте уважаемые посетители. За сорок лет увлечения радиотехникой скопилась целая куча стабилитронов и отечественных, и импортных, и с маркировкой и без, в связи с этим появилась необходимость в изготовлении приставки для мультиметра для определения целостности и параметров стабилитронов. По крайней мере напряжения стабилизации. На изготовление приставки ушло пару часов, это с травлением платы. За основу взял схемку стабилизатора тока см.

Стабилитрон внешне очень сильно похож на диод, но применение его в радиотехнике совсем иное.

Please turn JavaScript on and reload the page.

Прибор для проверки стабилитронов. Очень часто радиолюбители используют радиодетали с разборки неисправной апаратуры, и не только отечественной, но и зарубежной. Да и исправность компонента неисправной аппаратуры может вызывать сомнения. Если резисторы, транзисторы, диоды и конденсаторы в принципе относительно легко и достоверно можно проверить с помощью мультиметра с измерением емкости и тестированием транзисторов, то проверка и идентификация стабилитронов требует использования отдельного прибора. В принципе, здесь можно обойтись тем же мультиметром и лабораторным источников питания, плюс постоянным резистором, — собрать схему параметрического стабилизатора и испытывать его на точку наступления стабилизации. Ниже приводится описание портативного пробника стабилитронов, представляющего собой источник повышенного постоянного напряжения, величину которого можно плавно регулировать от 2 до V, плюс схему типового параметрического стабилизатора с регулируемым токоограничительным резистором.

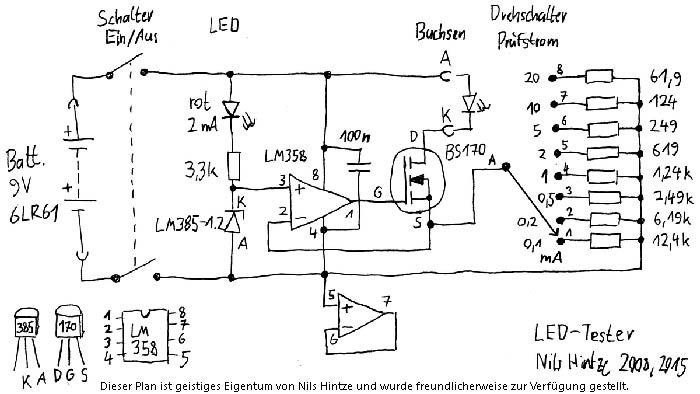

Устройство для проверки стабилитронов и светодиодов

Наверняка у многих радиохламеров пылятся в кладовках кучи радиодеталей, неизвестно когда и откуда выпаяных, но внешне похожих на диоды у меня по-крайней мере так. И многих наверное мучают вопросы: как проверить их исправность, нет ли среди них стабилитронов и, если есть, то как узнать напряжение стабилизации этих стабилитронов. Похожие вопросы возникают и по-поводу выпаянных светодиодов: как узнать живые они или нет, как узнать где у них катод, а где анод ноги-то у выпаянных светиков одинаковой длины. Обычные диоды легко прозваниваются большинством мультиметров, но в случае со стабилитронами и светодиодами мультиметры не подходят, — у них слишком маленький тестовый ток и низкое напряжение питания. Помочь в данном случае может описанное ниже небольшое устройство на весьма распространённой микрухе TL

Проверка стабилитронов схема. Стабилитрон относится к электронным приборам с нелинейной вольт-амперной характеристикой. Его свойства.

ПРОВЕРКА СТАБИЛИТРОНОВ НА БОЛЬШОЕ НАПРЯЖЕНИЕ

Схема проверки стабилитронов

В радиолюбительской практике бывает накапливается много мелких стеклянных диодов, у которых не всегда понятные обозначения, среди них могут попадаться и стабилитроны. Для отыскания таковых и предназначен подобный тестер, а так же для выявления более точных стабилизирующих данных проверяемого стабилитрона. Схема была срисована с другой, взятой из интернета, упрощена и дорисована под цифровой индикатор В из Китая, с обозначением выводов так как не многие понимают как его тут подключать. Конечно, если они есть в продаже и недорого стоят, то почему бы и не использовать, получается компактное и функциональное полезное для радиолюбителя устройство которое порой очень необходимо.

Как проверить диод мультиметром не выпаивая

Большинство цифровых мультиметров снабжены функцией проверки диодов и транзисторов. Несмотря на это, многие дефекты так и не удаётся зарегистрировать. Так, при проверке диода на утечку или обрыв, требуется высокое напряжение и возможность регулировать ток. Те же условия нужны для проверки стабилитронов. Устройство состоит из удвоителя напряжения и управляемого стабилизатора тока.

Проверить исправность стабилитрона совсем несложно, он звонится как обычный диод, но иногда при сборке схем или ремонте аппаратуры возникает необходимость определить напряжение стабилитрона. Также бывают случаи, когда нужно подобрать из своих запасов стабилитрон, с определенным напряжением стабилизации.

Как проверить стабилитроны

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр. Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают.

Проверка стабилитронов схема

Для многих радиолюбительских самоделок необходимы стабилизированные источники питания. Основным их элементом является стабилитрон, который способен обеспечить постоянное выходное напряжение. Проверить работоспособность и функционирование этого радиоэлемента можно несколькими способами.

Простая схема прибора для проверки стабилитронов (диодов Зенера) на их напряжение стабилизации. « ЭлектроХобби

Вашему вниманию предлагаю достаточно простую схему, собранную в основном на электронных модулях, тестера для проверки стабилитронов. Этот прибор может проверять как напряжение при прямом включении, так и при обратном, что и соответствует напряжению стабилизации стабилитрона. Большинство обычных тестеров и мультиметров не имеют возможности проверять напряжение стабилизации у стабилитронов. Это, в первую очередь, связано с тем, что на сам стабилитрон должно подаваться напряжение не меньше стабилизационного. А поскольку стабилитроны могут быть рассчитаны на достаточно большое напряжение, то и охватить их всех одним стандартным напряжением около 9 вольт (которое использую для питания большинство мультиметров и тестеров) не представляется возможным.

Но совсем не сложно собрать такой прибор для проверки стабилитронов и самому. Причем содержать он будет вполне распространенные компоненты и модули. Итак, схема устройства для проверки стабилитронов состоит из:

1 » Литиевого аккумулятора – является источником питания схемы;
2 » Модуля контроля заряда аккумулятора Li-ion;
3 » Модуля DC-DC преобразователя, повышающего напряжение;
4 » Цифрового вольтметра, измеряющего постоянное напряжение;
5 » Конденсатора и двух резисторов.

Итак, наш прибор для проверки стабилитронов питается от обычного литиевого аккумулятора, напряжение которого колеблется от 4,2 вольта (заряжен на 100%) до 3,5 вольт (остаточный заряд в 10%). На схеме он обозначен как A1. Лучше взять обычную банку литиевого аккумулятора (то есть без встроенного контроллера заряда, защиты), которая также будет обходится дешевле при покупке.

Для того, чтобы контролировать уровень заряда и разряда этого аккумулятора понадобится модуль контроля заряда для аккумуляторов Li-ion. На схеме он обозначен как K1. Такие модули уже продаются во многих местах. Стоят они практически копейки. Задача этого модуля заключается в том,чтобы не допускать чрезмерного разряда и заряда. Когда аккумулятор полностью зарядится до своего порогового напряжения в 4,2 вольта, этот модуль отключит подачу питания на банку аккумулятора.

Итак, источник питания у нас есть, с защитой от перезаряда. Напряжение от аккумулятора мы подаем на следующий модуль, а именно на повышающий DC-DC преобразователь напряжения типа MT3608. В схеме он обозначен как D1. Данный повышающий преобразователь может увеличивать любое входное напряжение от 2 до 24 вольт. Причем на выходе можно получать любое нужное постоянное напряжение от 5 до 28 вольт. Максимальный ток на выходе можно получить до 2 ампер. То есть, мы напряжение аккумулятора, которое изменяется от 3,5 до 4,2 вольт увеличиваем до 28 вольт, а также за одно и стабилизируем.

Но чтобы наш прибор не работал постоянно, и не разряжал аккумулятор за зря, в схему добавлен обычный переключатель B1 (с нормально открытыми контактами) без фиксации. Когда мы на него нажимаем, то напряжение аккумулятора подается на вход преобразователя. На его выходе появляется уже увеличенное напряжение 28 В. Ну, а когда выключатель отпускаем, то и схема прекращает свою работу. Просто и экономно.

Далее у нас имеется еще один модуль, это цифровой вольтметр постоянного тока. Такие цифровые вольтметры сейчас достаточно распространены. Купить их можно где угодно, да и стоят они относительно недорого. Хотя в место него можно поставить любой другой вольтметр, лишь бы он точно измерял величину постоянного напряжения. Этот вольтметр имеет три вывода. Один из которых является общим минусом. Второй провод это плюс питания самого модуля вольтметра. Питаться такой вольтметр может от постоянного напряжения величиной 4-28 вольт. Ну и третий вывод, который является измерительным. Именно его нужно подсоединять в том место (относительно общего минуса), где необходимо измерить постоянное напряжение.

В выходу модуля, повышающего напряжение, также параллельно подсоединен электролитический конденсатор C1. Он служит неким сглаживающим фильтром для выходного напряжения DC-DC модуля. Ну, а для разряда этого конденсатора после отключения схемы имеется резистор R1 (стоит параллельно конденсатору). Второй резистор R2 является токоограничительным. Его задача уменьшать силу тока в цепи измерения и проверки стабилитронов.

На выходе схемы для проверки стабилитронов на их работоспособность и напряжение стабилизации стоит гнездо для подключения тестируемых стабилитронов. Его можно сделать из обычного гнезда для микросхем с длинными ножками. Для этого необходимо все выводы на одной стороне этого гнезда спаять вместе и вывести как один вывод. И сделать тоже самое на противоположной стороне гнезда, создав тем самым второй вывод. То есть, допустим все верхние гнезда этого общего гнезда будут плюсом, ну а все нижние гнезда будут минусом. К любым из них мы и подсоединяем наш тестируемый стабилитрон. Естественно, катод стабилитрона мы соединяем с плюсом устройства, а анод стабилитрона мы соединяем с минусом. Это будет обратное подключение данного полупроводника. Таким образом мы проверяем напряжение стабилизации стабилитрона. А если его выводы поменять местами с гнездами на приборе, то мы уже будем иметь прямое подключение полупроводника. При этом мы проверим стабилитрон на пробой и падение напряжения при прямом подключении.

Вот в принципе и все. Берем тестируемый стабилитрон, подсоединяем его к гнезду на выходе схемы, нажимаем кнопку подачи питания на преобразователь и смотрим на вольтметре величину постоянного напряжения.

Именно это напряжение и будет являться тем самым напряжением стабилизации стабилитрона. Схема простая и надежная. Компоненты достаточно распространенные и дешевые.

Видео по этой теме:

P.S. Данную схему советую собрать, ибо она действительно здорово выручает в тех случаях, когда возникает необходимость проверить стабилитрон на его напряжение стабилизации. Хотя этим устройством можно проверять и обычные полупроводники на их падение напряжения при прямом включении, тем самым проверять их целостность.

Стабилитрон – определение, символ схемы и применение

В дополнение к возможности протекания тока от анода к катоду, стабилитрон также позволяет току течь в обратном направлении, как только он достигает напряжения Зенера. Стабилитроны являются наиболее широко используемыми полупроводниковыми диодами из-за их особенностей.

Стабилитрон Определение

Сильно легированное полупроводниковое устройство, созданное для противоположной работы, представляет собой стабилитрон, который иногда называют диодом пробоя. Переход стабилитрона разрушается, и ток течет в противоположном направлении, когда напряжение между его клеммами меняется на противоположное и потенциал приближается к напряжению Зенера (также известному как напряжение колена). Эффект Зенера — это название этого явления.

Цепь стабилитрона

Напряжения стабилитрона, используемые для создания стабилитронов, могут составлять от нескольких до сотен вольт. Подобно обычным резисторам из углеродного сплава, это напряжение Зенера несколько меняется в зависимости от температуры и может отклоняться от 5% до 10% от требований производителя. Зенеровский диод используется в качестве стабилизатора напряжения в стандартной схеме источника питания, показанной на диаграмме ниже, из-за его общей хорошей стабильности и точности.

Напряжение стабилитрона 12,6 вольт в цепи регулятора.

Работа стабилитрона Обратите внимание, что стабилитрон в приведенной выше схеме преднамеренно смещен в обратном направлении. Напряжение на диоде упало бы всего на 0,7 вольта, если бы он был установлен в «стандартной» ориентации или смещен в прямом направлении, как обычный выпрямительный диод.

Мы должны использовать этот диод в режиме обратного смещения, если мы хотим использовать его возможности обратного пробоя. Падение напряжения на стабилитроне будет оставаться на уровне около 12,6 вольт, пока напряжение источника питания выше, чем напряжение стабилитрона (в данном случае 12,6 вольт).

Зенеровский диод чувствителен к температуре, как и любое полупроводниковое устройство. Высокие температуры разрушат стабилитрон, а поскольку он проводит ток и снижает напряжение, он также выделяет тепло в соответствии с законом Джоуля (P=IE). Из-за этого важно построить схему регулятора так, чтобы не было достигнуто максимальное рассеивание мощности диода.

Интересно отметить, что когда стабилитроны выходят из строя из-за больших потерь мощности, они чаще замыкаются, чем размыкаются. При смещении в любом направлении, подобно отрезку провода, неисправный диод падает практически до своего номинального напряжения, что упрощает его идентификацию.

Математический анализ цепи регулирования стабилитрона

Давайте проведем математический анализ цепи регулирования стабилитрона, чтобы определить все напряжения, токи и рассеиваемую мощность. Чтобы не квалифицировать все числа на рис. напряжение 45 вольт.

Если напряжение источника питания 45 вольт, а напряжение на стабилитроне 12,6 вольт, то на резисторе будет потеряно 32,4 вольта (45 вольт – 12,6 вольт = 32,4 вольта). 32,4 вольта, приложенные к 1000, дают ток в цепи 32,4 мА. (Рисунок б) ниже)

(a) Резистор 1000 и стабилизатор напряжения Зенера. (b) Расчетный ток и напряжение уменьшаются.

 Поскольку ток, умноженный на напряжение, равен мощности (P=IE), легко определить рассеиваемую мощность резистора и стабилитрона: Диод P = (324 А) (12,6 В) Диод P = 4,0824 мВт

Подходящими будут резистор с рассеиваемой мощностью 1,5 или 2 Вт и стабилитрон с номинальной мощностью 0,5.

Схема для стабилитрона с большим сопротивлением

Почему бы не спланировать схему стабилитрона так, чтобы рассеивать наименьшее возможное количество энергии, если чрезмерное рассеивание мощности вредно? Почему бы просто не подобрать резистор с очень высоким значением сопротивления, сильно ограничивая ток и сохраняя недостаточные значения рассеиваемой мощности?

 Рассмотрите эту схему, за исключением замены резистора 1 кОм на резистор 100 кОм. Напряжение стабилитрона диода и напряжение источника питания на следующем рисунке аналогичны значениям в предыдущем примере.

Стабилитрон с резистором 100 кОм.

Presistor = (3244 A)(32,4 В) Presistor = 10,498 мВт

P _диод = (324 A) (12,6 В) P _диод = 4,0824 мВт

Оба значения должны быть меньше, если мощность рассеивания должна быть меньше составляет всего 1/100 того, что было раньше (324 А вместо 32,4 мА):

V-I Характеристики стабилитрона

небольшой ток утечки может протекать до тех пор, пока напряжение не упадет ниже напряжения Зенера.

ВАХ стабилитрона можно разделить на две категории следующим образом:

•  Прямые характеристики
• Обратные функции

Прямые характеристики стабилитрона

Прямые характеристики стабилитрона показаны в верхнем квадранте графика. Из диаграммы можно сделать вывод, что его свойства, выделенные жирным шрифтом, идентичны свойствам любого другого диода с PN-переходом.

Стабилитрон меняет характеристики

Умеренный обратный ток насыщения, называемый Io, протекает через диод, когда обратное напряжение прикладывается к напряжению Зенера. Неосновные носители, произведенные термически, являются причиной этого тока. В зависимости от величины обратного напряжения обратный ток резко и резко возрастает при увеличении обратного напряжения. Это признак того, что произошел сбой. Это напряжение пробоя, также известное как напряжение Зенера, обозначается символом Vz.

Технические характеристики стабилитрона

Ниже перечислены часто используемые стабилитроны:

• Стабилитрон/пробойное напряжение – обратное пробивное напряжение имеет диапазон от 2,4 В до 200 В и, в редких случаях, 1 кВ, с максимальным значением 47 V для накладных устройств.
• Ток Iz (макс.): Этот ток находится в диапазоне от 200 А до 200 А при номинальном напряжении Зенера.
• Ток Iz (мин) — это минимальный ток, необходимый для выхода из строя диода.
• Номинальная мощность стабилитрона указывает максимальную мощность, которую он может рассеивать. Он определяется путем деления напряжения диода на его ток.
Диоды
• на 5 В обладают наибольшей температурной стабильностью.
• Сопротивление Зенера (Rz) — это сопротивление, которое показывает стабилитрон. Допуск по напряжению обычно составляет 5%.

Применение стабилитрона

Ниже приведены примеры применения стабилитрона и использования стабилитрона:

• Регулировка напряжения
• защита от перенапряжения
• используется в цепях, которые зажимают
• используется для изменения напряжения

Стабилитрон подходит для управления напряжением, поскольку падение напряжения на диоде постоянно в широком диапазоне напряжений.

Стабилитрон регулирует напряжение

Последовательно соединенные резисторы регулируют ток через диод при избыточном напряжении, когда диод открыт, когда напряжение нагрузки соответствует напряжению пробоя. При этом диод создает некоторый шум, который можно уменьшить, подключив к диоду развязывающий конденсатор с высоким напряжением.

Стабилитрон защищает от перенапряжения

Ток, протекающий через диод, вызывает падение напряжения на резисторе, когда входное напряжение возрастает до точки пробоя стабилитрона. В результате начинается короткое замыкание на землю.

В схемах ограничения используются стабилитроны

В схемах ограничения выходной сигнал не превышает определенного значения, не влияя на входной сигнал. Диоды Зенера могут изменять и формировать траектории, обрезающие форму волны переменного тока. Цепи ограничения ограничивают часть сигнала переменного тока для защиты или формирования сигнала. Эти схемы обычно используются в телевизионных и FM-передатчиках для уменьшения помех.

Напряжение можно изменить с помощью стабилитрона

Зенеровский диод предназначен для изменения напряжения сигнала. В зоне пробоя он может поддерживать постоянное выходное напряжение. Из-за своей способности изменять напряжение стабилитрон является идеальным элементом для работы. Вот несколько приложений для большего количества дзэн-диодов.

Часто задаваемые вопросы

1. Как стабилитрон регулирует напряжение?

Служа дополнительными нагрузками и потребляя больший или меньший ток, необходимый для поддержания постоянного падения напряжения на нагрузке, стабилитроны как регуляторы напряжения контролируют ее. Это эквивалентно изменению скорости автомобиля путем торможения вместо изменения положения дроссельной заслонки: это не только неэффективно, но и тормоза должны быть сконструированы таким образом, чтобы справляться со всей мощностью двигателя, когда этого не требуют дорожные условия.

Несмотря на неэффективность этой конструкции, часто используются схемы стабилизатора на стабилитронах, поскольку они просты. Другие методы регулирования напряжения используются в ситуациях с большой мощностью, где неэффективность неприемлема. Даже в этих случаях крошечные схемы на основе стабилитрона часто используются для подачи «опорного» напряжения для питания более эффективной схемы усилителя, которая управляет основной силой.

2. Что отличает стабилитрон от обычного диода?

Зенеровский диод — это электрический компонент с двумя выводами, который проводит электричество только в одном направлении. Стабильное опорное напряжение может быть получено с помощью стабилитрона. Основным применением этих диодов является подача опорного напряжения в источники питания. С одной стороны он имеет отличное сопротивление, а с другой — низкое сопротивление.

3. Почему стабилизатор сделан из стабилитрона?

В качестве стабилизатора напряжения Зенеровские диоды шунтируют стабилизаторы напряжения, использование стабилитронов часто используется для управления напряжением на небольших нагрузках. В стабилитронах напряжение пробоя резко меняется на противоположное и остается постоянным в широком диапазоне токов.

Чтобы обеспечить обратное смещение приложенного напряжения к стабилитрону в качестве регулятора напряжения, мы подключаем его параллельно нагрузке. Следовательно, напряжение на потоке будет постоянным на стабилитроне, если обратное напряжение смещения превышает напряжение колена.

4. Почему стабилитрон используется в качестве стабилизатора?

Стабилитрон используется в качестве шунтирующего регулятора напряжения. Это связано параллельно с нагрузкой для создания обратного смещения, и как только оно достигает коленного напряжения, напряжение на нагрузке стабилизируется.

5. Чем стабилитрон отличается от обычного диода?

Протекание тока является основным отличием стабилитрона от обычного диода. Ток может проходить через него в обоих направлениях, но только в одном направлении через обычный диод.

Определение ВАХ с помощью осциллографа

Определение ВАХ с помощью осциллографа | Роде и Шварц

Твое задание

Неисправные компоненты можно быстро определить, проанализировав их вольт-амперные характеристики. Особенно удобен для этой цели тестер компонентов. Это облегчает быстрое тестирование конденсаторов, резисторов, транзисторов, тиристоров, катушек индуктивности, стабилитронов, других диодов и цепей, состоящих из этих компонентов, таких как выпрямители. Однако во многих случаях тестер компонентов недоступен.

Контрольно-измерительное решение

Осциллографы R&S ^® RTC1000 имеют встроенный тестер компонентов. Он состоит из генератора сигналов, который подает синусоидальный сигнал частотой 50 Гц или 200 Гц с определенной амплитудой (макс. 9 В) и ограниченным током (макс. 10 мА) на ИУ. В этом режиме осциллографы используют аналого-цифровой преобразователь для оцифровки сигналов, на которые влияет компонент, и отображения их в виде сигнала зависимости тока от напряжения.

Принцип действия

Принцип действия можно легко проиллюстрировать на примере линейного пассивного компонента. На рис. 1 показана вольт-амперная характеристика резистора 2,1 кОм, подключенного к тестеру компонентов. Хорошо видно линейное поведение компонента. Ток растет линейно с ростом напряжения. Например, ток составляет примерно 2 мА при напряжении 4 В. По закону Ома значение сопротивления составляет примерно 2 кОм.

Линейную зависимость между током и напряжением с реальным сопротивлением можно проверить с помощью второго резистора. На рис. 2 показана вольт-амперная характеристика другого компонента, подключенного к тестеру компонентов. Более крутой наклон характеристики означает, что при том же напряжении протекает больший ток, чем при использовании резистора 2,1 кОм. По закону Ома сопротивление второго компонента меньше. Ток на 0,9V составляет примерно 8 мА. Результатом является значение сопротивления приблизительно 110 Ом. Тестер компонентов осциллографов R&S®RTC1000 также может отображать характеристики нелинейных пассивных компонентов, таких как конденсаторы. На рис. 3 показан конденсатор емкостью 0,1 мкФ, подключенный к тестеру и первоначально возбуждаемый сигналом частотой 50 Гц. Нелинейную характеристику легко распознать по эллиптической форме полученной кривой.

Зависимость ВАХ от частоты можно проиллюстрировать, просто изменив частоту стимула на 200 Гц. Реактивное сопротивление конденсатора можно рассчитать по следующей формуле:

Это означает, что при постоянной емкости реактивное сопротивление падает с увеличением частоты. Кривая на рис. 4 показывает результат возбуждения конденсатора 0,1 мкФ сигналом частотой 200 Гц. Заметно меньшая эллиптическая форма соответствует формуле для расчета реактивного сопротивления конденсатора.

Тестер компонентов можно дополнительно использовать для отображения квазистатических характеристик активных компонентов, таких как диоды. В статических условиях простой кремниевый диод начинает проводить ток в прямом направлении при напряжении около 0,4 В. На рис. 5 показано это типичное поведение. Ток очень быстро возрастает выше напряжения примерно 0,5 В.

Вольт-амперные характеристики сложных компонентов, таких как стабилитроны, также можно легко отображать и анализировать с помощью тестера компонентов R&S®RTC1000 (см.
