Схемы Подключения Трехфазного Асинхронного Электродвигателя и Описание

Подключение трехфазного асинхронного электродвигателя

Трехфазный асинхронный электродвигатель и подключение его к электрической сети часто вызывает массу вопросов. Поэтому в нашей статье мы решили рассмотреть все нюансы, связанные с подготовкой к включению, определением правильного способа подключения и, конечно, разберём возможные варианты схем включения двигателя. Поэтому не будем ходить вокруг да около, а сразу приступим к разбору поставленных вопросов.

Содержание

• Подготовка асинхронного электродвигателя к включению
  • Определение начала и конца обмотки
  • Выбор схемы подключения электродвигателя
• Подключение асинхронного электродвигателя
  • Схема прямого включения асинхронного электродвигателя
  • Схема реверсивного включения электродвигателя
• Вывод

Подготовка асинхронного электродвигателя к включению

Виды электродвигателей

На самом первом этапе нам следует определиться с типом двигателя, который мы собрались подключать. Это может быть трехфазный асинхронный двигатель с короткозамкнутым или фазным ротором, двух- или однофазный двигатель, а может быть и вовсе синхронная машина.

Помочь в этом может бирка на электродвигателе, на которой указана нужная информация. Иногда это можно сделать чисто визуально — так как мы рассматриваем подключение трехфазных электрических машин, то двигатель с короткозамкнутым ротором не имеет коллектора, а машина с фазным ротором имеет таковой.

Определение начала и конца обмотки

Трехфазный асинхронный электродвигатель имеет шесть выводов. Это три обмотки, каждая из которых имеет начало и конец.

Для правильного подключения мы должны определить начало и конец каждой обмотки. Существует множество вариантов того, как это сделать — мы остановимся на наиболее простых из них, применимых в домашних условиях.

Обмотки статора электродвигателя

• Для того чтоб определить начало и конец обмотки трехфазного двигателя своими руками, мы должны для начала определить выводы каждой отдельной обмотки, то есть определить каждую отдельную обмотку.
• Сделать это достаточно просто. Между концом и началом одной обмотки у нас обязательно будет цепь. Определить цепь нам помогут либо двухполюсный указатель напряжения с соответствующей функцией, либо обычный мультиметр.
• Для этого один конец мультиметра подключаем к одному из выводов и другим концом мультиметра касаемся поочередно остальных пяти выводов. Между началом и концом одной обмотки у нас будет значение близкое к нулю, в режиме измерения сопротивления. Между остальными четырьмя выводами значение будет практически бесконечным.
• Следующим этапом будет определение их начала и конца.

ЭДС при различных вариантах соединения обмоток электродвигателя

• Для того чтоб определить начало и конец обмотки, давайте немного погрузимся в теорию. В статоре электродвигателя имеется три обмотки. Если подключить конец одной обмотки к концу другой обмотки, а на начало обмоток подать напряжение, то в месте подключения ЭДС будет равен или близок к нулю. Ведь ЭДС одной обмотки компенсирует ЭДС второй обмотки.
  При этом в третьей обмотке ЭДС не будет наводиться.
• Теперь рассмотрим второй вариант. Вы соединили один конец обмотки с началом второй обмотки. В этом случае ЭДС наводится в каждой из обмоток, в результате получается их сумма. За счет электромагнитной индукции ЭДС наводится в третьей обмотке.

Схема определения начала и конца обмоток электродвигателя

• Используя этот метод, мы можем найти начало и конец каждой из обмоток. Для этого к выводам одной обмотки подключаем вольтметр или лампочку. А любых два вывода других обмоток соединяем между собой. Два оставшихся вывода обмоток подключаем к электрической сети в 220В. Хотя можно использовать и меньшее напряжение.
• Если мы соединили конец и конец двух обмоток, то вольтметр на третьей обмотке покажет значение близкое к нулю. Если же мы подключили начало и конец двух обмоток правильно, то, как говорит инструкция, на вольтметре появится напряжение от 10 до 60В (данное значение является весьма условным и зависит от конструкции электродвигателя).
• Подобный опыт повторяем еще дважды, пока точно не определим начало и конец каждой из обмоток. Для этого обязательно подписывайте каждый полученный результат, дабы не запутаться.

Выбор схемы подключения электродвигателя

Практически любой асинхронный электродвигатель имеет два варианта подключения – это звезда или треугольник. В первом случае обмотки подключаются на фазное напряжение, во втором на линейное напряжение.

Электродвигатель асинхронный трехфазный и подключение звезда–треугольник зависит от особенностей обмотки. Обычно оно указано на бирке двигателя.

Номинальные параметры на бирке электродвигателя

• Прежде всего, давайте разберемся, в чем отличие этих двух вариантов. Наиболее распространенным является соединение «звезда». Оно предполагает соединение между собой всех трех концов обмоток, а напряжение подается на начала обмоток.
• При соединении «треугольник» начало каждой обмотки соединятся с концом предыдущей обмотки. В результате каждая обмотка у нас получается стороной равностороннего треугольника – откуда и пошло название.

Разница между схемами соединения «звезда» и «треугольник»

• Отличие этих двух вариантов соединения состоит в мощности двигателя и условий пуска. При соединении «треугольником» двигатель способен развивать большую мощность на валу. В то же время момент пуска характеризуется большой просадкой напряжения и большими пусковыми токами.
• В бытовых условиях выбор способа подключения обычно зависит от имеющегося класса напряжения. Исходя из этого параметра и номинальных параметров, указанных на табличке двигателя, выбирают способ подключения к сети.

Подключение асинхронного электродвигателя

Электродвигатель асинхронный трехфазный и схема подключения зависят от ваших потребностей. Наиболее распространенным вариантом является схема прямого включения, для двигателей, подключенных схемой «треугольника», возможна схема включения на «звезде» с переходом на «треугольник», при необходимости возможен вариант реверсивного включения.

В нашей статье мы рассмотрим наиболее популярные схемы прямого включения и прямого включения с возможностью реверса.

Схема прямого включения асинхронного электродвигателя

В предыдущих главах мы подключили обмотки двигателя, и вот теперь пришло время включения его в сеть. Двигатели должны включаться в сеть при помощи магнитного пускателя, который обеспечивает надежное и одновременное включение всех трех фаз электродвигателя.

Пускатель в свою очередь управляется кнопочным постом – те самые кнопки «Пуск» и «Стоп» в одном корпусе.

Трехполюсный автоматический выключатель	Но прежде чем приступать непосредственно к подключению, давайте разберем, какое электрооборудование нам для этого необходимо. Прежде всего, это автоматический выключатель, номинальный ток которого соответствует, либо немного выше номинального тока электродвигателя.
Номинальные параметры пускателей	Следующим коммутационным аппаратом является уже упоминавшийся нами пускатель. В зависимости он номинального тока пускатели разделяются на изделия 1, 2 и т. д. до 8-ой величины. Для нас важно, чтобы номинальный ток пускателя был не меньше, чем номинальный ток электродвигателя.
Кнопочный пост на две кнопки	Пускатель управляется при помощи кнопочного поста. Он может быть двух видов. С кнопками «Пуск» и «Стоп» и с кнопками «Вперед», «Стоп» и «Назад». Если у нас не используется реверс, то нам необходим кнопочный пост на две кнопки и наоборот.
Таблица выбора сечения провода	Кроме указанных аппаратов нам потребуется кабель соответствующего сечения. Так же желательно, но не обязательно, установка амперметра хотя бы на одну фазу, для контроля тока двигателя.

Обратите внимание! Вместо автомата вполне возможно применение предохранителей. Только их номинальный ток должен соответствовать номинальному току двигателя. А также должен учитывать пусковой ток, который у разных типов двигателей колеблется от 6 до 10 крат от номинального.

1. Теперь приступаем непосредственно к подключению. Его условно можно разделить на два этапа. Первый это подключение силовой части, и второй — подключение вторичных цепей. Силовые цепи – это цепи, которые обеспечивают связь двигателя с источником электрической энергии. Вторичные цепи необходимы для удобства управления двигателем.
2. Для подключения силовых цепей нам достаточно подключить вывода двигателя с первыми выводами пускателя, выводы пускателя с выводами автоматического выключателя, а сам автомат с источником электрической энергии.

Обратите внимание! Подключение фазных выводов к контактам пускателя и автомата не имеют значения. Если после первого пуска мы определим, что вращение неправильное, мы сможем легко его изменить. Цепь заземления двигателя подключается помимо всех коммутационных аппаратов.

Схема подключения первичных и вторичных цепей схемы включения электродвигателя

Теперь рассмотрим более сложную схему вторичных цепей. Для этого нам, прежде всего, как на видео, следует определиться с номинальными параметрами катушки пускателя.

Она может быть на напряжение 220В или 380В.

• Так же следует разобраться с таким элементом, как блок-контакты пускателя. Данный элемент имеется практически на всех типах пускателей, а в некоторых случаях он может приобретаться отдельно с последующим монтажом на корпус пускателя.

Расположение элементов пускателя

• Эти блок-контакты содержат набор контактов – нормально закрытых и нормально открытых. Сразу предупредим – не пугайтесь в этом нет нечего сложного. Нормально закрытым называется контакт, который при отключенном положении пускателя – замкнут. Соответственно нормально открытый контакт в этот момент разомкнут.
• При включении пускателя нормально закрытые контакты размыкаются, а нормально открытые контакты замыкаются. Если мы говорим за электродвигатель трехфазный асинхронный и подключение его к электрической сети, то нам необходим нормально открытый контакт.

Нормально закрытые и нормально открытые контакты

• Такие контакты есть и на кнопочном посту. Кнопка «Стоп» имеет нормально закрытый контакт, а кнопка «Пуск» нормально открытый. Сначала подключаем кнопку «Стоп».
• Для этого соединяем один провод с контактами пускателя между автоматическим выключателем и пускателем. Его подключаем к одному из контактов кнопки «Стоп». От второго контакта кнопки должно отходить сразу два провода. Один идет к контакту кнопки «Пуск», второй к блок-контактам пускателя.

Подключение кнопки «Пуск» и «Стоп»

• От кнопки «Пуск» прокладываем провод к катушке пускателя, туда же подключаем провод от блок-контактов пускателя. Второй конец катушки пускателя подключаем либо ко второму фазному проводу на силовых контактах пускателя, при использовании катушки на 380В, либо он подключается к нулевому проводу, при использовании катушки на 220В.
• Все, наша схема прямого включения асинхронного двигателя готова к использованию. После первого включения проверяем направление вращения двигателя и если вращение неправильное, то просто меняем местами два силовых провода на выводах пускателя.

Схема реверсивного включения электродвигателя

Распространенным вариантом подключения асинхронного электродвигателя является вариант с использованием реверса. Такой режим может потребоваться в случаях, когда необходимо изменять направление вращения двигателя в процессе эксплуатации.

• Для создания такой схемы нам потребуются два пускателя из-за чего цена такого подключения несколько возрастает. Один будет включать двигатель в работу в одну сторону, а второй в другую. Тут очень важным моментом является недопустимость одновременного включения обоих пускателей. Поэтому нам необходимо во вторичной схеме предусмотреть блокировку от таких включений.
• Но сначала давайте подключим силовую часть. Для этого, как и приведенном выше варианте, подключаем от автомата пускатель, а от пускателя — двигатель.
• Единственным отличием будет подключение еще одного пускателя. Его подключаем к вводам первого пускателя. При этом важным моментом будет поменять местами две фазы, как на фото.

Схема реверсивного подключения электродвигателя с катушкой пускателя на 220В

• Вывода второго пускателя просто подключаем к выводам первого. Причем здесь уже ничего не меняем местами.
• Ну, а теперь, переходим к подключению вторичной схемы. Начинается все опять с кнопки «Стоп». Ее подключаем к одному из приходящих контактов пускателя – неважно первого или второго. От кнопки «Стоп» у нас вновь идут два провода. Но теперь один к контакту 1 кнопки «Вперед», а второй к контакту 1 кнопки «Назад».

Схема реверсивного подключения электродвигателя с катушкой пускателя на 220В

• Дальнейшее подключение приводим по кнопке «Вперед» — по кнопке «Назад» оно идентично. К контакту 1 кнопки «Вперед» подключаем контакт нормально открытого контакта блок-контактов пускателя. Каламбур, но точнее не скажешь. К контакту 2 кнопки «Вперед» подключаем провод от второго контакта блок-контактов пускателя.
• Туда же подключаем провод, который пойдет к нормально закрытому контакту блок-контактов пускателя номер два. А уже от этого блок-контакта он подключается к катушке пускателя номер 1.  Второй конец катушки подключается к фазному или нулевому проводу в зависимости от класса напряжения.
• Подключение катушки второго пускателя производится идентично, только ее мы подводим к блок-контактам первого пускателя. Именно это обеспечивает блокировку от включения одного пускателя, при подтянутом положении второго.

Вывод

Способы подключения асинхронного трехфазного электродвигателя зависят от типа двигателя, схемы его соединения и задач, которые стоят перед нами. Мы привели лишь самые распространенные схемы подключения, но существуют и еще более сложные варианты. Особенно это касается асинхронных машин с фазным ротором, которые имеют функцию торможения.

Подключение трехфазного двигателя к трехфазной сети: существующие схемы

Автор Aluarius На чтение 5 мин. Просмотров 19k. Опубликовано 24.05.2016

Всем электрикам известно, что трехфазные электродвигатели работают эффективнее, чем однофазные на 220 вольт. Поэтому если в вашем гараже проведена подводка питающего кабеля на три фазы, то оптимальный вариант – установить любой станок с мотором на 380 вольт.

Содержание

• 1 Схемы подключения
  • 1.1 Схема звезда-треугольник
• 2 Подключение электрического двигателя через магнитный пускатель

При этом нет необходимости добавлять в схему подключения какие-то пусковые устройства, потому что магнитное поле будет образовываться в обмотках статора сразу же после пуска двигателя. Давайте рассмотрим один вопрос, который сегодня встречается часто на форумах электриков. Вопрос звучит так: как правильно провести подключение трехфазного электродвигателя к трехфазной сети?

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

• Звезда.
• Треугольник.

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет.

Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора.

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит.

Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда.

Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При  использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт.

При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата. Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Подключение электрического двигателя через магнитный пускатель

В принципе, схема подключения 3 фазного двигателя через магнитный пускатель практически точно такая же, как и через автомат. Просто в нее добавляется блок включения и выключения с кнопками «Пуск» и «Стоп».

Одна из фаз подключения к электродвигателю проходит через кнопку «Пуск» (она нормально замкнутая). То есть, при ее нажатии смыкаются контакты, и ток начинает поступать на электродвигатель. Но тут есть один момент. Если отпустить Пуск, то контакты разомкнуться, и ток поступать не будет по назначению.

Поэтому в магнитном пускателе есть еще один дополнительный контактный разъем, который называется контактом самоподхвата. По сути, это блокировочный элемент. Он необходим для того чтобы при отжатой кнопке «Пуск» цепь подачи электроэнергии на электродвигатель не прерывалась. То есть, разъединить ее можно было бы только кнопкой «Стоп».

Что можно дополнить к теме, как подключить трехфазный двигатель к трехфазной сети через пускатель? Обратите внимание вот на какой момент. Иногда после долгой эксплуатации схемы подключения трехфазного электродвигателя кнопка «пуск» перестает работать. Основная причина – подгорели контакты кнопки, ведь при пуске двигателя появляется пусковая нагрузка с большой силой тока. Решить эту проблему можно очень просто – почистить контакты.

Трехфазная проводка

Необходимость в трехфазном питании или обслуживании возникает при наличии тяжелого оборудования, такого как большие двигатели (свыше 5 л.с.), потому что такое крупное оборудование требует больших пусковых и рабочих токов.

[adsense1]

Для больших зданий, заводов и офисов требуется больше электроэнергии, чем для бытовых установок. Поэтому, как правило, они часто устанавливаются с трехфазной проводкой или трехфазным питанием.

Трехфазное питание обычно используется для оборудования с номинальной мощностью, такого как большие кондиционеры, насосные агрегаты с высокой мощностью, воздушные компрессоры и двигатели с высоким крутящим моментом.

Поэтому он редко используется для бытовых установок, но обычно используется в коммерческих зданиях, офисах и промышленных установках.

Трехфазное питание переменного тока

Трехфазное питание переменного тока вырабатывается трехфазным генератором переменного тока (также называемым генератором переменного тока) на электростанциях.

В генераторе переменного тока три обмотки статора (или, скажем, три независимые катушки), обычно разделенные некоторым числом градусов вращения, и, следовательно, ток, создаваемый этими катушками, также разделен на несколько градусов вращения, что обычно составляет 120 градусов.

[adsense2]

Эта трехфазная мощность от генераторов переменного тока далее передается на распределительный конец по линиям электропередач.

Трехфазное питание от трансформатора распределительной линии подается в дом или пункт обслуживания здания. Большинство промышленных и коммерческих услуг состоит из трехфазных систем, которые обычно работают при напряжении 415 В между фазами и 230 В между фазами и нейтралью.

Трехфазная система состоит из трех проводников, в отличие от одного проводника в однофазной системе, за исключением нейтрального проводника. В дополнение к трем фазам для трехфазной четырехпроводной системы требуется дополнительный нейтральный проводник.

Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами. Трехфазное 3-х линейное соединение состоит из трех фазных проводников и используется только там, где нет необходимости подключать фазу к нейтральным нагрузкам.

Эти соединения могут быть звездой или треугольником в зависимости от вторичной обмотки распределительного трансформатора.

Трехфазная 4-проводная система – это наиболее часто используемое соединение, состоящее из трех фазных проводников и одного нейтрального проводника.

В этой трехфазной проводке освещение, малая бытовая нагрузка и розетки часто подключаются между фазой и нейтралью, в то время как более крупное оборудование, такое как кондиционеры и электрические обогреватели, подключается между двумя фазами (т. е. между фазами).

Для эффективного и сбалансированного подключения как однофазных, так и трехфазных нагрузок предпочтительнее трехфазное четырехпроводное соединение звездой.

Это соединение позволяет подключать фазу к нейтрали для небольших нагрузок. Трехфазное четырехпроводное соединение треугольником используется только там, где нагрузка между фазой и нейтралью очень мала по сравнению с трехфазной нагрузкой.

Трехфазные цепи могут обеспечивать квадратный корень из 3 (1,732) раз большей мощности по сравнению с однофазной мощностью при том же токе. Таким образом, трехфазная система экономит затраты на электромонтаж за счет уменьшения размера кабеля и связанных с ним электрических устройств.

Мы можем легко наблюдать трехфазные цепи, глядя на линию электропередач во время движения по дорогам. Даже для большой системы электропередачи они представляют собой трехфазные линии электропередачи, если только они не имеют постоянного тока.

Большие отели, рестораны, большинство заводов, офисных зданий и продуктовых магазинов с мощными холодильными установками имеют трехфазное обслуживание.

Трехфазное электроснабжение для промышленной среды

Промышленность или фабрики подключаются к трехфазному электроснабжению для подключения тяжелой техники и оборудования. Шины несут это трехфазное питание, от которого через кабели выводятся отдельные соединения к отдельным нагрузкам. На рисунке ниже показана принципиальная схема промышленной трехфазной проводки.

Трехфазное питание от коммунальных служб подключается к главному выключателю через трехфазный счетчик электроэнергии. Затем мощность главного выключателя передается на различные шины.

Эта панель также входит в комплект измерительного устройства для отображения таких параметров, как ток, напряжение, энергия и мощность. На рисунке ниже показано распределение мощности от главного щита к оборудованию и осветительной нагрузке.

Электроэнергия от главного распределительного щита распределяется на тяжелое машинное оборудование, а также на щиты освещения с силовыми розетками. Мощность, распределяемая через однофазные и трехфазные субсчетчики, показана на рисунке ниже.

Трехфазное электроснабжение домов или офисов необходимо, если однофазное питание не может удовлетворить требования нагрузки. Эффективное использование трехфазного питания зависит от сбалансированного распределения нагрузки по каждой фазе трехфазного источника питания.

Таким образом, однофазные нагрузки в офисах или домах должны быть подключены к каждой фазе таким образом, чтобы была достигнута максимально возможная балансировка нагрузки.

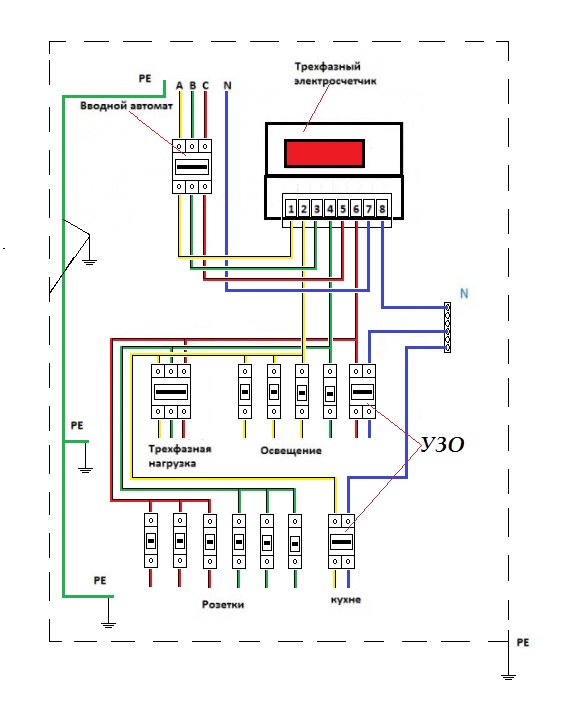

Основные компоненты трехфазной проводки к дому, зданию или офисному помещению показаны на рисунке ниже.
При этом проводники служебного ввода подключаются к трехфазной вводной панели. Эта панель имеет трехфазный главный выключатель или иногда три отдельных патронных предохранителя.

Этот трехфазный выключатель состоит из трех вводных наконечников для подачи питания на три вертикальные шины. Этот главный выключатель имеет одну рукоятку, так что все нагрузки отключаются одновременно, а также в случае электрических неисправностей он отключает или размыкает все нагрузки одновременно.

Питание от этой главной панели подключено к ответвленным цепям. Главный щит может состоять из однополюсных, двухполюсных или трехполюсных выключателей для этих ответвленных цепей, где подключены нагрузки фаза-земля, фаза-фаза или трехфазные нагрузки.

На приведенном выше рисунке мощность от опоры электросети подключается к подцепям через трехфазный счетчик энергии, трехфазный выключатель (3-полюсный 60 А), двухполюсное УЗО, двухполюсный автоматический выключатель и однополюсный автоматический выключатель.

Подключение однофазной и трехфазной нагрузки к трехфазному источнику питания показано на рисунке ниже. Мы можем подключить однофазные нагрузки к трехфазным подцепям через переключатели или MCB.

Но для трехфазных нагрузок, таких как двигатели, их необходимо подключить к трехфазной сети через контактор или прерыватель.

Трехполюсный выключатель с соответствующим номинальным током используется для подключения трехфазного двигателя. Следует соблюдать надлежащую осторожность при подключении трехфазных проводов к двигателю, поскольку направление вращения можно изменить, просто поменяв местами любой из двух проводов трехфазной системы.

Схема подключения трехфазного двигателя к источнику питания вместе с проводкой управления показана на рисунке ниже. Это схема кнопочного управления пуском и остановом, которая включает в себя контактор (M), реле перегрузки, управляющий трансформатор и кнопки.

Контактор содержит контакты большой нагрузки, предназначенные для работы с большим током. Реле перегрузки защищают двигатель от перегрузки, отключая питание катушки контактора.

Вышеупомянутая информация и схемы показаны только для того, чтобы дать общее представление о распределении трехфазного электропитания в домах и на предприятиях.

Вместо того, чтобы концентрироваться на характеристиках различного оборудования, рейтингах автоматических выключателей и других сечениях кабелей, мы просто дали краткое представление об этой теме. Пожалуйста, свяжитесь с нами, если вам нужна дополнительная помощь по теме трехфазной проводки.



Четырехпроводные схемы треугольника — Continental Control Systems, LLC

• Центр поддержки
• Обзоры и практические руководства
• Четырехпроводные схемы треугольника

Четырехпроводная схема «треугольник» (4WD) представляет собой трехфазную схему «треугольник» с отводом от середины на одной из обмоток трансформатора для создания нейтрали для однофазных нагрузок. Моторные нагрузки обычно подключаются к фазам A, B и C, а однофазные нагрузки подключаются либо к фазе A, либо к C и к нейтрали. Фаза B, «высокая» ветвь, не используется для однофазных нагрузок.

Этот тип обслуживания, который также известен как «высокая ветвь», «дикая ветвь», «жалкая ветвь» или «дикая фаза», распространен на старых производственных предприятиях с в основном трехфазными нагрузками двигателя. и несколько однофазных осветительных и штекерных нагрузок на 120 вольт.

Загрузить: Four Wire Delta Service (AN-113) (PDF, 1 страница)

Обслуживание 120/208/240 В

Совместимые модели WattNode
Любая модель треугольника 240 В (3D)

Это наиболее распространенный четырехпроводный трехфазный треугольник, по существу представляющий собой трехфазную трехпроводную схему на 240 В, в которой одна из центральных обмоток трансформатора на 240 В имеет отвод для обеспечения двух цепей на 120 В переменного тока. которые на 180 градусов не совпадают по фазе друг с другом. Напряжение, измеренное от этой центральной нейтрали с ответвлениями до третьей «дикой» ветви, составляет 208 В переменного тока.

Эта услуга почти всегда имеет подключение к нейтрали, но в некоторых редких случаях нейтральный провод недоступен. Обычно он находится на служебном входе, но может не подходить к панели или к нагрузке. Теоретически четырехпроводный треугольник без нейтрали — это просто трехфазный треугольник, но есть одно отличие. В обычном трехфазном треугольнике заземление будет либо центральным напряжением, либо одной ветвью, но трехфазная дельта, полученная из четырехпроводного треугольного трансформатора, будет иметь землю посередине между двумя ветвями. Счетчики WattNode модели Delta — лучший выбор, поскольку они будут работать как с нейтральным соединением, так и без него.

240/415/480 В для эксплуатации

Совместимые модели WattNode
Любая модель треугольника 480 В (3D)

Это гораздо менее распространено, но мы иногда получаем запросы на измерение этого типа обслуживания, которое по существу идентично обслуживанию 120/208/240, но с удвоением всех напряжений.

Общие примечания

• Верхняя ветвь или фаза с более высоким напряжением относительно нейтрали традиционно обозначалась как «Фаза B». Изменение в NEC 2008 теперь позволяет помечать верхнюю часть четырехпроводной трехфазной дельта-службы как фазу «C», а не фазу «B».

• Кодекс NEC требует, чтобы высокая фаза была идентифицирована оранжевым цветом (ее часто называют красной дельтой) или другими эффективными средствами, и обычно это фаза «В». Тем не менее, для размещения конфигураций коммунальных счетчиков разрешено, чтобы верхняя ветвь была фазой «C», где измерение является частью распределительного щита или панели управления. Изменение Кодекса в этом разделе требует разборчивой постоянной маркировки на распределительном щите или панели.

• На этикетке коробки CAT III счетчиков WattNode текущего производства написано «9».0166 Ø-N 140V~ ” (или “ Ø-N 277V~ ”), но высокое напряжение между фазой и нейтралью будет 208 В переменного тока (или 416 В переменного тока). Это нормально и не повредит счетчику.

• Фазовые углы (относительно нейтрали) будут A = 0 градусов, B = 90 градусов, C = 180 градусов. Это отличается от обычной схемы 3Y-208 или 3D-208, где фазовые углы составляют 0, 120, 240 градусов.

• Для точного измерения междуфазного (или междуфазного) напряжения настройте PhaseOffset Параметр следующим образом:
  • Для моделей BACnet задайте для объекта PhaseOffset значение 3 .
  • Для встроенного ПО Modbus версии 16 или более поздней задайте для регистра PhaseOffset (1619) значение 90 .
  • В версиях встроенного ПО Modbus до версии 16 измерения междуфазного напряжения неточны, но другие измерения будут работать нормально.

• Из-за необычных фазовых углов при измерении цепи 4WD с резистивной нагрузкой коэффициенты мощности будут 1,0, 0,87, 0,87. С нагрузкой двигателя вы можете получить коэффициенты мощности, такие как 0,9, 0,5, 0,0 (или даже отрицательный на одной фазе).
