Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.



Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

• источник питания 220 (В) переменного напряжения
• коммутируемая цепь до 10 (А)
• уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.



Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

• коричневый провод — фаза
• синий провод — ноль
• красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602.

Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

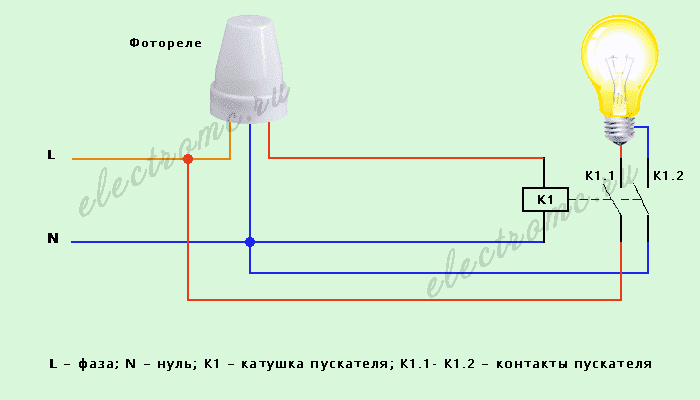

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить фотореле и прожектор — Нижний Новгород, Арзамас, Бор, Неклюдово, Дзержинск, Кстово, Богородск

• org/ListItem»> Электрон
• О компании
• Блог
• Просмотр поста

20 октября 2020

Рекомендуем вам посмотреть новое видео от KonstArtStudio.

В видеообзоре рассказываем, как подключить прожектор через фотореле с датчиком освещенности.

Разберем два способа подключения: прямой и через клавишный выключатель.

Что такое фотодатчик и как он работает?

Устройство представляет собой фотоэлемент, который в зависимости от модели бывает выносным или встраиваемым. Фотодатчик чувствителен к уровню освещенности и автоматически включает свет, если на улице или в помещении недостаточно светло. Порог срабатывания задается производителем, но для некоторых моделей это можно сделать самостоятельно.

Область применения и выбор фотореле

Как правило, фотореле используют для включения внешнего освещения дома, подсветки фасада здания, рекламных билбордов и т.д.

Для домашнего использования лучше выбирать реле с выносными датчиками для монтажа в электрощит на DIN-рейку. Как правило, у таких моделей можно отрегулировать порог срабатывания, что проще сделать прямо в щите. Для реле подойдет датчик с проводом любой длины, который при необходимости можно нарастить и вывести в нужное место. Если настраивать реле необязательно, то можно использовать модели, которые крепятся на стену или столб.

Подключение напрямую

В этом случае фазный проводник от автоматического выключателя проводится к реле, а уже через него к прожектору. Нулевой проводник подключается к источнику освещения через нулевую шину. Таким образом, прожектор будет включаться и выключаться автоматически, повлиять на это нельзя.

Подключение через выключатель

Этот способ позволяет управлять нагрузкой самостоятельно. Если с наступлением темноты прожектор автоматически включается, но вам это не нужно, его можно отключить вручную, нажав на выключатель.

Схема схожа с предыдущей и выглядит следующим образом: фазный проводник от автоматического выключателя проходит к реле, а уже от него к источнику освещения через выключатель. Такой способ подразумевает возможность только выключения вручную источника освещения.
Если прожектор необходимо наоборот включить до того, как станет темно, то фазный проводник нужно провести от автоматического выключателя в обход самого реле.

Сделать это можно с помощью распайки. Схема дает возможность только включать свет, нажав на выключатель.
Чтобы прожектор можно было и включать, и выключать вручную, необходимо использовать двухклавишный выключатель.

Есть комментарии относительно видео? Хотите предложить интересную идею о новом сюжете? Пишите на почту [email protected]

Купить товары

491,⁰⁰ ₽

441,90 ₽при заказе на сумму от 15 000 ₽

518,⁰⁰ ₽

466,20 ₽при заказе на сумму от 15 000 ₽

471,⁰⁰

₽

423,90 ₽при заказе на сумму от 15 000 ₽

136,⁷⁰ ₽

125,00 ₽при заказе на сумму от 15 000 ₽

145,⁶⁰ ₽

132,00 ₽при заказе на сумму от 15 000 ₽

1 986,⁰⁰ ₽

1 787,40 ₽при заказе на сумму от 15 000 ₽

1 953,⁰⁰ ₽

1 757,70 ₽при заказе на сумму от 15 000 ₽

619,⁰⁰ ₽

557,10 ₽при заказе на сумму от 15 000 ₽

109,⁴⁰ ₽

98,46 ₽при заказе на сумму от 15 000 ₽

191,⁶⁰ ₽

172,44 ₽при заказе на сумму от 15 000 ₽

270,⁰⁰ ₽

243,00 ₽при заказе на сумму от 15 000 ₽

756,⁰⁰ ₽

680,40 ₽при заказе на сумму от 15 000 ₽

338,⁰⁰ ₽

304,20 ₽при заказе на сумму от 15 000 ₽

483,⁰⁰ ₽

434,70 ₽при заказе на сумму от 15 000 ₽

269,⁰⁰ ₽

242,10 ₽при заказе на сумму от 15 000 ₽

299,⁰⁰ ₽

269,10 ₽при заказе на сумму от 15 000 ₽

1 522,⁰⁰ ₽

1 369,80 ₽при заказе на сумму от 15 000 ₽

492,⁰⁰ ₽

442,80 ₽при заказе на сумму от 15 000 ₽

309,⁰⁰ ₽

278,10 ₽при заказе на сумму от 15 000 ₽

411,

00 ₽

369,90 ₽при заказе на сумму от 15 000 ₽

607,⁰⁰ ₽

562,00 ₽при заказе на сумму от 15 000 ₽

203,⁰⁰ ₽

182,70 ₽при заказе на сумму от 15 000 ₽

1 052,⁰⁰ ₽

946,80 ₽при заказе на сумму от 15 000 ₽

1 198,⁰⁰ ₽

1 078,20 ₽при заказе на сумму от 15 000 ₽

104,⁵⁰ ₽

96,00 ₽при заказе на сумму от 15 000 ₽

104,¹⁰ ₽

96,50 ₽при заказе на сумму от 15 000 ₽

398,⁰⁰ ₽

398,00 ₽при заказе на сумму от 15 000 ₽

278,⁰⁰ ₽

278,00 ₽при заказе на сумму от 15 000 ₽

252,⁰⁰ ₽

226,80 ₽при заказе на сумму от 15 000 ₽

356,⁰⁰ ₽

320,40 ₽при заказе на сумму от 15 000 ₽

754,⁰⁰ ₽

678,60 ₽при заказе на сумму от 15 000 ₽

Интернет-магазин

Обработка заказов

ежедневно 8:00—20:00 (МСК)

Доставка

с понедельника по субботу 9:00—18:00 (МСК)

Контакты

Для физических лиц:
8 800 550-52-50
shop@el. ru

Для юридических лиц:
[email protected]

Магазины и отделы оптовых продаж

• Магазины
• Отделы оптовых продаж

Показать все

Как обслуживать фильтр, регулятор и лубрикатор

16 февраля 2022 г.  | Эндрю Уильямс

Когда вы в последний раз обслуживали свой фильтр, регулятор или лубрикатор? Если вы спросите себя, когда вы в последний раз выполняли техническое обслуживание FRL, возможно, пришло время это сделать.



Подготовка воздуха в месте использования очень важна, и ею нельзя пренебрегать. Вот 4 простых шага, которые необходимо выполнить, чтобы обеспечить надлежащее обслуживание вашей системы.

Если ваш FRL выглядит как один из этих, его детали необходимо обслуживать или даже заменять, поскольку его работа, вероятно, далека от оптимальной.

Прежде всего, убедитесь, что ваш FRL правильно собран в соответствии с последовательностью F + R + L или F/R + L. Стрелки на каждом компоненте указывают направление воздуха. Убедитесь, что эти стрелки указывают на инструмент или приложение, а не наоборот. Многие детали FRL преждевременно изнашиваются только потому, что они были установлены неправильно или в обратном направлении.



Совет № 1. Регулярно меняйте картридж фильтра

Обслуживание фильтра необходимо. При использовании фильтрующий элемент задерживает загрязнения. Он также фильтрует любую воду от пара горячей воды и паров масла, образующихся в компрессоре. Эти пары охлаждаются и конденсируются в воду, проходя через систему сжатого воздуха. Это неизбежно, даже если предпринимаются шаги по очистке воздуха на выходе из компрессора.

Со временем фильтр достигает своей способности удерживать примеси и засоряется. Если воздушный фильтр вовремя не заменить, фильтр создает разницу в давлении. Воздух больше не может свободно циркулировать. Вода не фильтруется и не очищается. В результате тратится электроэнергия, а плохое качество воздуха приводит к проблемам с пневмоинструментом и оборудованием (ржавчина), выходу из строя смазочных материалов (потеря эффективности), а при понижении температуры – риску замерзания труб.

При замене фильтрующего элемента воздух снова может свободно циркулировать, потребление энергии возвращается к норме, а вода удаляется в точке применения — все это обеспечивает качество воздуха.

Когда следует менять фильтрующий элемент?

Насыщенность каждого фильтрующего элемента зависит от того, как обрабатывается воздух на выходе из компрессора, а также от того, как часто используется система сжатого воздуха (постоянно или время от времени). Планируйте менять фильтрующие элементы не реже одного раза в год, например, в период простоя, если он у вас есть.

Для большей безопасности многие фильтры оснащены индикатором падения давления, который сигнализирует о необходимости замены фильтрующего элемента. Вы также можете использовать электрический датчик перепада давления, который излучает сигнал на расстоянии.

Как правило, стандартные фильтрующие элементы необходимо менять, когда падение давления составляет около 7 фунтов на квадратный дюйм. Высокоэффективные фильтрующие элементы необходимо заменять, когда падение давления достигает 10 фунтов на квадратный дюйм.

Достаточно легко определить, когда необходимо заменить фильтрующий элемент. Картридж, обычно белый при первой установке, при засорении загрязнениями становится темным. Вот пример нового воздушного фильтра и воздушного фильтра, который необходимо заменить.

Насыщенный воздушный фильтр вызывает падение давления в системе, что увеличивает затраты на электроэнергию и снижает эффективность системы.

Замена воздушного фильтра

Способ замены картриджа фильтра зависит от модели и типа фильтра. Как правило, вы можете заменить фильтрующий элемент новым, перекрыв воздухозаборник, сбросив остаточное давление воздуха, сняв корпус фильтра, а затем открутив фильтрующий элемент. Это можно сделать в системе под давлением с помощью выпускного предохранительного клапана, используемого для изоляции FRL.

Мы рекомендуем использовать FRL с предохранительным запорным клапаном. Этот тип клапана устанавливается непосредственно на входе фильтра, чтобы изолировать FRL от остальной части системы сжатого воздуха. Это означает, что вы можете безопасно выполнять работы по техническому обслуживанию.

Посмотрите это короткое обучающее видео о том, как заменить фильтрующий элемент фильтра AIRFLO.



Совет № 2. Проверьте состояние стакана фильтра

Внимательно посмотрите на состояние чаши вашего фильтра. Если он треснул или треснул, немедленно замените его. Неисправная чаша вызывает потерю воздуха или, что еще хуже, может лопнуть и разлететься опасными осколками. Каждая утечка воздуха, какой бы незначительной она ни была, значительно увеличивает счет за электроэнергию.

Чаши доступны из различных материалов, обеспечивающих повышенную устойчивость. Миски из прозрачного полиуретана устойчивы к большинству химических веществ. Металлические чаши с визуальным индикатором обеспечивают обзор на 360° без ущерба для безопасности и прочности металлических чаш. Чаши с защитными кожухами защищены от ударов и поломок.

Существует несколько способов проверки на утечку воздуха и износ компонентов системы сжатого воздуха, в том числе с помощью мыла.



Совет № 3. Обязательно отрегулируйте регулятор

Роль регулятора заключается в поддержании постоянного давления воздуха при любых колебаниях в системе сжатого воздуха. Это предотвращает любое изменение давления, которое может привести к изменению скорости пневматических инструментов и оборудования. Регуляторы также используются для регулировки давления или расхода в соответствии с конкретными потребностями приложения. В некоторых случаях требуется давление ниже, чем давление в основной воздушной системе. Эмпирическое правило заключается в том, что пневматическим инструментам обычно требуется 90 PSI для работы.

Установите регулятор в соответствии с потребностями и рекомендациями производителя. Это предотвратит перерасход воздуха и позволит сэкономить электроэнергию. Кроме того, это уменьшит преждевременный износ инструментов и оборудования из-за чрезмерно высокого давления воздуха. Всегда проверяйте манометр регулятора. Обратите внимание, что давление должно регулироваться во время работы системы, чтобы подача воздуха соответствовала действительно необходимой.

Некоторые регуляторы имеют систему блокировки для предотвращения непреднамеренных регулировок человеком или объектом. Мы рекомендуем выбирать регулятор с колпачковой регулировочной рукояткой, которая фиксируется, когда колпачок прижимается к корпусу регулятора, или модель с Т-образной рукояткой или круглой рукояткой с резьбовым стержнем, который фиксируется при затягивании стопорной гайки.



Совет № 4. Поддерживайте правильный уровень масла в лубрикаторах

Большинство пневматических инструментов и пневматических компонентов должны быть смазаны для правильной работы. Роль лубрикатора заключается в непрерывном впрыскивании масляного тумана в систему. Этот шаг предотвращает трение и износ движущихся частей в пневматических инструментах и ​​оборудовании. Он также защищает и обслуживает ваш пневматический двигатель в дополнение к защите вашей системы от коррозии во время фазы останова.

Для лучшей смазки мы рекомендуем установить лубрикатор масляного тумана, если вы находитесь в пределах 5 метров от места применения, и лубрикатор микротумана, если вы находитесь на расстоянии 30 метров от места применения.

Правильно смазывайте свои инструменты

У каждого пневматического инструмента есть свои требования к смазке. Слишком мало масла вызывает чрезмерный износ и преждевременную поломку. И наоборот, слишком много масла является отходом и источником загрязняющих веществ, забивающих инструменты и оборудование.

Отрегулируйте натяжение лубрикатора с помощью ручки управления (часто черной) в верхней части лубрикатора. При необходимости затяните или ослабьте ручку. Чтобы проверить правильность натяжения, включите пневматический инструмент или элемент оборудования и проверьте стеклянный индикатор в верхней части лубрикатора. Индикатор показывает капли масла, попадающие в струю сжатого воздуха.

Обычно требуется очень мало масла. Лучше всего настроить лубрикатор так, чтобы капля масла падала каждые 30 секунд во время работы инструмента. На выходе инструмента не должно быть видно остатков масла.

Поддержание правильного уровня масла

Во избежание вытекания масла периодически проверяйте уровень масла в лубрикаторах. Чаши лубрикаторов имеют маркировку, показывающую минимальный и максимальный требуемый уровень масла. Когда они облицованы металлом, они имеют визуальный датчик, который обеспечивает видимость на 360 °. Это означает, что содержимое лубрикатора всегда видно. Будьте осторожны, чтобы не превысить требуемый уровень масла, иначе это может повлиять на качество смазки. Как часто нужно наполнять чашу, зависит от интенсивности использования. Ознакомьтесь с нашим ассортиментом масел для пневматических инструментов и компрессоров



---



В заключение

Теперь все, что вам нужно сделать, это переустановить FRL и повторно активировать систему сжатого воздуха.

Контрольный список того, на что следует обратить внимание при выполнении полного технического обслуживания вашей воздушной системы, см. в официальном документе Topring «3-этапный контроль технического обслуживания для систем сжатого воздуха».

Прочтите Основы подготовки воздуха (FRL), чтобы узнать больше о том, как улучшить качество воздуха и продлить срок службы ваших инструментов и оборудования.
