Датчик указателя температуры охлаждающей жидкости ВАЗ 21093 инжектор
Рассмотрим как подключен, где установлен и как работает датчик указателя температуры охлаждающей жидкости в комбинации приборов (европанель 2114) автомобиля ВАЗ 21093 (21083, 21093, 21099) с инжекторным двигателем 2111 (1,5 л).
Подключение этого датчика на автомобилях ВАЗ 2108, 2109, 21099 с карбюраторным двигателем рассматривалось в отдельной статье.
На автомобиле ВАЗ 21093 (21083, 21099) инжектор имеется два датчика температуры. Один — датчик указателя температуры охлаждающей жидкости (ОЖ) в комбинации приборов, установленный в левом торце головки блока. Другой — датчик температуры охлаждающей жидкости (ДТОЖ) электронной системы управления двигателем (ЭСУД). Он установлен в патрубке системы охлаждения возле термостата. Неподалеку от предыдущего датчика.
Датчик указателя температуры ОЖ ВАЗ 21093 инжекторРассмотрим на схеме как подключен именно датчик температуры указателя температуры ОЖ в комбинации приборов, схема подключения ДТОЖ — тема отдельной статьи.
Схема подключения датчика указателя температуры охлаждающей жидкости ВАЗ 21093 инжектор
Схема подключения датчика указателя температуры охлаждающей жидкости автомобиля ВАЗ 21093 (21083, 21099) инжекторКак работает датчик указателя температуры ОЖ?
— Напряжение в электрическую цепь подключения датчика указателя температуры охлаждающей жидкости на автомобиле ВАЗ 21093 (21083, 21099) инжектор подается с плюсового вывода АКБ, через вывод «В+» генератора и замок зажигания, на комбинацию приборов
— Датчик соединен с «массой» — двигателем автомобиля.
— Цепь защищена предохранителем F16 (7,5А) в монтажном блоке.
— Принцип действия датчика указателя температуры основан на работе установленного в нем полупроводникового терморезистора. Когда температура ОЖ низкая – сопротивление терморезистора высокое – ток, протекающий через датчик небольшой — стрелка указателя температуры в щитке приборов отклонена влево. По мере прогрева жидкости сопротивление терморезистора падает – сила тока увеличивается — стрелка на указателе температуры поднимается.
Примечания и дополнения
— При возникновении проблем с датчиком указателя температуры сам указатель в комбинации приборов начинает показывать неверную информацию. Необходимо определить конкретную причину: неисправен датчик или указатель. Для этого включаем зажигание, снимаем провод с датчика и касаемся им «массы». Если датчик неисправен, стрелка указателя переместится влево к началу шкалы. Если стрелка неподвижна, необходимо для начала проверить электрическую цепь указателя температуры ОЖ или заменить его исправным.

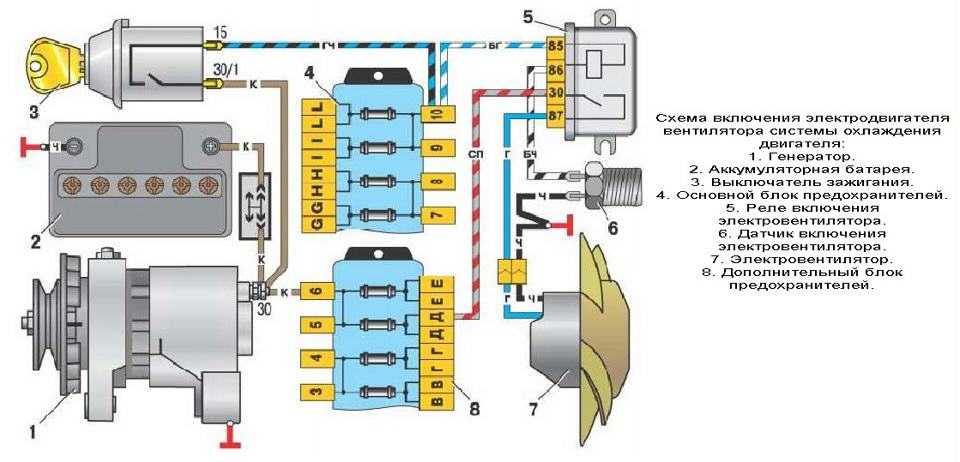

— В системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик – датчик включения вентилятора системы охлаждения двигателя. Он расположен на правом бачке радиатора, по его сигналу включается вентилятор на радиаторе. В системе охлаждения инжекторного двигателя 2111 (1,5 л) такой датчик отсутствует. Там включением вентилятора ведает блок управления ЭБУ ЭСУД по сигналу с ДТОЖ.
— Каталожный номер датчика указателя температуры для ВАЗ 21083, 21093, 21099 инжектор — 2101-3808600 (ТМ-106).
Еще статьи по электрооборудованию автомобилей ВАЗ 21093, 21093, 21099 инжектор
— Схема подключения лампы давления масла ВАЗ 2108, 2109, 21099
— Проверка и регулировка звукового сигнала ВАЗ 2108, 2109, 21099
— Схема подключения электродвигателя печки ВАЗ 21093 инжектор
— Схема подключения габаритов автомобиля ВАЗ 21093 инжектор
— Как подключены указатели поворота ВАЗ 21093 инжектор?
— Блок индикации бортовой системы контроля ВАЗ 21093, распиновка
Подписывайтесь на нас!
|
| Еще совсем недавно можно было легко перечислить все марки автомобилей, которые собирались на территории нашей страны.  Это было из за того, что количество марок было
минимально, и любой знал, что существуют ВАЗы, ГАЗы и на
крайней случай “Москвичи”, а дальше продолжать было, в
принципе, некуда.На сегодняшний день вряд ли имеется человек, который смог бы вспомнить все автомобили, собираемые в России, так как иностранный автопром достаточно успешно шагает по нашим бескрайним просторам. Существует
такая позиция во взглядах, что иномарки, собираемые в
России, отличаются более низким качеством по сравнению с
зарубежной сборкой. Это мнение, конечно, может
существовать, но вот соглашаться с ним несколько
затруднительно, так как для иностранных производителей
репутация очень важна. На нынешний день можно выделить
порядка 24 производителей, которые осуществляют сборку
около 70 моделей. Около тринадцати лет назад в России начали строиться предприятия, которые осуществляли сборку автомобилей в соответствии с полным технологическим процессом. Это обстоятельство было вызвано тем, что импортировать автомобили из других стран было не выгодно. Изначально автомобили собирали из деталей, которые доставляли из-за рубежа. Но затем, когда ценовые различия на таможне были сведены к нулю, процесс пошел по пути производства всех узлов и агрегатов на местах. Следовательно была организована не только сборка, но также и изготовление запчастей. Если
затронуть отечественный автопром, то в первую очередь
надлежит упомянуть компанию АвтоВАЗ, которая
осуществляет изготовление автомобилей под маркой “Lada”. Мы
начали обзор с Поволжья, так как именно здесь всегда
размещался центр автомобилестроения. Также в этом
регионе находятся основные предприятия, которые
производят все комплектующие, необходимые для
изготовления автомобилей. Юг
России – это Таганрогский автомобильный завод, который
выпускает такие марки, как Hyundai и Tagaz. Также на
заводе налажено изготовление автобусов под маркой
Hyundai и производится изготовление тягача Hyundai Hd
500. Помимо этого, стоит упомянуть Калининградскую
область, где на заводе Автотор собирают БМВ, Хаммер,
Каддилак и т. Вышеизложенные марки не отображают собой полный каталог автомобилей, которые производят на территории России. Их количество существенно больше и оно всегда возрастает. Масштабы автомобилистроения в России внушительные и прослеживается тенденция расширения модельного ряда, увеличения мощностей производств, технического обслуживания и ремонта.
Описание ремонта Chevrolet Cruze | |
Теперь перейдем к центральному
региону. Например, в Москве налажено изготовление
французской марки Рено. В частности, выпускаются такие
модели, как Logan, Fluence, Sandero, Duster и Megane. В
свою очередь, Санкт-петербург стал территорией, на
которой воздвигнуты следующие авто гиганты: Ford,
General Motors, Nissan, Toyota, Hyundai. Благодаря такой
обширной автомобильной экспансии, Ленинградскую область
окрестили “русским Детройтом”.
Проверка датчика температуры охлаждающей жидкости | ХЕЛЛА
Насколько полезна для вас эта статья?Совершенно бесполезно
Очень полезно
Расскажите, пожалуйста, что вам не понравилось.
Чтобы получить бесплатный информационный бюллетень HELLA TECH WORLD.
Ваш отзыв** Капча* Большое спасибо. Но прежде чем ты уйдешь.Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание:
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня.
Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Вы уже подписаны
Ваш адрес электронной почты ожидает подтверждения
Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен
Неверный адрес электронной почты.
Адрес электронной почты отсутствует или имеет неправильный формат.
Проблема со статусом электронной почты
Процесс регистрации не запущен.
Ошибка:
Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Вы уже подписаны
Ваш адрес электронной почты ожидает подтверждения
Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен
Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.
Проблема со статусом электронной почты
Процесс регистрации не запущен.
Ошибка:
Датчик температуры охлаждающей жидкости двигателя (ECT)
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (ECT)
Общее описание
Датчик температуры охлаждающей жидкости двигателя представляет собой терморегулируемый резистор, который обычно имеет отрицательный температурный коэффициент.
Он представляет собой двухпроводной термистор, погружаемый в теплоноситель и измеряющий его температуру. Бортовой компьютер использует сигнал ЕСТ в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.
Внешний вид
Датчик ЕСТ показан на рис. 1.
Рис. 1
Принцип работы датчика ЕСТ
Чтобы преобразовать изменение сопротивления ЕСТ в изменение напряжения, которое далее обрабатывается ЭБУ, датчик ЕСТ подключается к цепи, обычно снабженной опорное напряжение +5В. При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться. ЭСТ постепенно нагревается, и его сопротивление пропорционально уменьшается. В 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, на бортовой компьютер отправляется сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости.
Типы датчиков ECT
- С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях. Их сопротивление уменьшается с повышением температуры.
- С положительным температурным коэффициентом. Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.
Методика проверки работоспособности датчика ЕСТ
— Датчик с отрицательным температурным коэффициентом —
Проверка вольтметром
- Откройте защитный резиновый колпачок на разъеме системы охлаждения. датчик температуры системы.
- Подключите отрицательный провод вольтметра к массе шасси.
- Определите, какие клеммы являются сигнальной, а какая – заземляющей.
- Подключите положительный провод вольтметра к сигнальной клемме ЕСТ.
- Запустите двигатель из холодного состояния.
- В зависимости от температуры показания напряжения должны находиться в диапазоне от 2В до 3В. Зависимость между напряжением и температурой показана в Таблице-1.
- Проверьте, соответствует ли сигнал напряжения ECT температуре. Для этого вам понадобится термометр.
- Запустите двигатель и прогрейте его до рабочей температуры. При прогреве двигателя напряжение должно уменьшаться в соответствии со значениями, указанными в Таблице-1.
- Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределами своего нормального диапазона. Нормальное значение напряжения датчика ЕСТ составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В на холодном двигателе и 1,25 В на прогретом двигателе, что вызывает трудности с запуском холодного двигателя и наличие богатой топливной смеси на прогретом двигателе. При этом не будут генерироваться какие-либо коды неисправности (если бортовой контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта датчик ЕСТ подлежит замене.
- Если сигнал напряжения ЭСТ равен 0В (отсутствие питания или замыкание на землю) или 5,0В — имеем обрыв.
При этом не будут генерироваться какие-либо коды неисправности (если бортовой контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта датчик ЕСТ подлежит замене.Температура, ºС | Сопротивление, Ом | Напряжение, В |
0 | 4800 — 6600 | 4,00 – 4,50 |
10 | 4000 | 3,75 – 4,00 |
20 | 2200 — 2800 | 3,00 – 3,50 |
30 | 1300 | 3,25 |
40 | 1000 – 1200 | 2,50 – 3,00 |
50 | 1000 | 2,50 |
60 | 800 | 2,00 – 2,50 |
80 | 270 — 380 | 1,00 – 1,30 |
110 |
| 0,50 |
Обрыв цепи | 5,0 ± 0,1 | |
короткое замыкание на землю | 0 | |
ПРИМЕЧАНИЕ: Это типичный пример, но это не означает, что приведенные выше значения являются реальными и должны быть получены в процессе проверки конкретной системы .
Возможные неисправности датчика:
— Напряжение сигнальной клеммы ЕСТ равно 0 В.
- Проверьте клеммы датчика на наличие короткого замыкания на массу.
- Проверьте целостность сигнальных проводов между датчиком и бортовым контроллером.
- Если все провода исправны, но нет выходного напряжения от бортового контроллера, необходимо проверить все соединения питания и заземления бортового контроллера. Если напряжения питания и земля в порядке, то под подозрение попадает сам бортовой контроллер.
— Напряжение сигнальной клеммы ЕСТ равно 5,0 В
Напряжение имеет такое значение при наличии обрыва цепи и может быть получено при одном из следующих условий:
- сигнальный вывод датчика ЕСТ не обеспечивает подключение к датчику;
- цепь датчика обрыв;
- Цепь массы датчика разомкнута.
— Сигнал напряжения или опорное напряжение равно напряжению автомобильного аккумулятора.
Проверить короткое замыкание в проводе, подсоединенном к плюсовой клемме автомобильного аккумулятора или проводе питания.
— Датчик с отрицательным температурным коэффициентом —
Проверка омметром при снятом с автомобиля датчике ЕСТ
- Поместите датчик в подходящую емкость для воды и измерьте температуру воды.
- Измерьте сопротивление датчика и сравните его со значениями, указанными в таблице 1, показывающей зависимость между сопротивлением и температурой.
- Нагрейте воду и периодически проводите измерения, а также сопротивление датчика. Сравните результаты с данными в таблице 1.
— Датчик с отрицательным температурным коэффициентом —
Измерение напряжения с помощью осциллографа щуп осциллографа к сигнальной клемме датчика, а щуп массы – к массе шасси .
Через несколько минут измерения, во время нагрева воды, на экране осциллографа появится кривая изменения напряжения датчика (рис. 2). Обратите внимание на время измерения — оно составляет около 10 минут.
Рис. 2
— Датчик с положительным температурным коэффициентом —
Датчик ЭХТ с положительным температурным коэффициентом сопротивления представляет собой термистор, сопротивление которого увеличивается с повышением температуры. Используется в небольшом количестве систем (в основном в автомобилях Renault).
