Охранная сигнализация — оборудование, схема системы для дома, квартиры, дачи, основные требования

Очевидно, что система охранной сигнализации призвана обнаруживать несанкционированное проникновение нарушителя на объект, который ею оборудован. Условно ее можно подразделить на две части:

• объектовую (оборудование установленное на охраняемом объекте),
• пультовую (аппаратура размещенная на пульте централизованной охраны).

Главной характеристикой любой системы безопасности является ее эффективность. Следует отметить следующие методы ее обеспечения:

1. Надежность — вероятность безотказной работы, которая обеспечивается производителем оборудования и качеством монтажа.
2. Достоверность обнаружения проникновения, достигаемая минимизацией ложных срабатываний (определяется применением грамотных проектных решений).
3. Вероятность обнаружения нарушителя. Достигается полнотой блокировки техническими средствами уязвимых мест, путей вероятного движения нарушителя.

Кроме того для повышения эффективности охранной сигнализации используется принцип рубежности, а также средства раннего обнаружения. Например, блокировка стен вибрационными извещателями позволяет обнаружить попытку пролома стены до ее окончательного разрушения.

Не следует пренебрегать мероприятиями по повышению укрепленности объекта инженерно — техническими средствами. К ним относятся металлические двери, решетки, защитное остекление.

Безусловно, «заковав» весь объект в броню, от сигнализации можно отказаться. Но речь идет о разумном сочетании инженерно — технических средств и охранного оборудования.

Поясню сказанное конкретным примером. С наружной глухой металлической ставней толщиной 10 мм преступник может провозиться пол ночи, но сигнализация сработает только после того как будет разбито окно.

Как показывает практика, после этого достаточно нескольких минут чтобы проникнуть на объект, похитить ценности и скрыться. Группа задержания физически не успеет прибыть к месту преступления.

Доступ же к гораздо более слабой конструкции, установленной с внутренней стороны помещения возможен только после нарушения шлейфа охранной сигнализации. 10-15 минут, затраченных на ее преодоление значительно повышают шансы задержания.

Следует учесть также психологический фактор — грамотный преступник всегда оценивает качество защиты объекта. Если он оборудован надлежащим образом то риск будет просто не оправдан.

СХЕМА ОХРАННОЙ СИГНАЛИЗАЦИИ

Стоит сразу сказать, что здесь будет приведена типовая схема построения системы охранной сигнализации — нечто среднее между структурной и принципиальной. Подключение конкретных приборов и извещателей производится по схеме, приведенной в их технической документации.

Однако, общие принципы организации шлейфа сигнализации существуют и описаны, например, на этой странице.

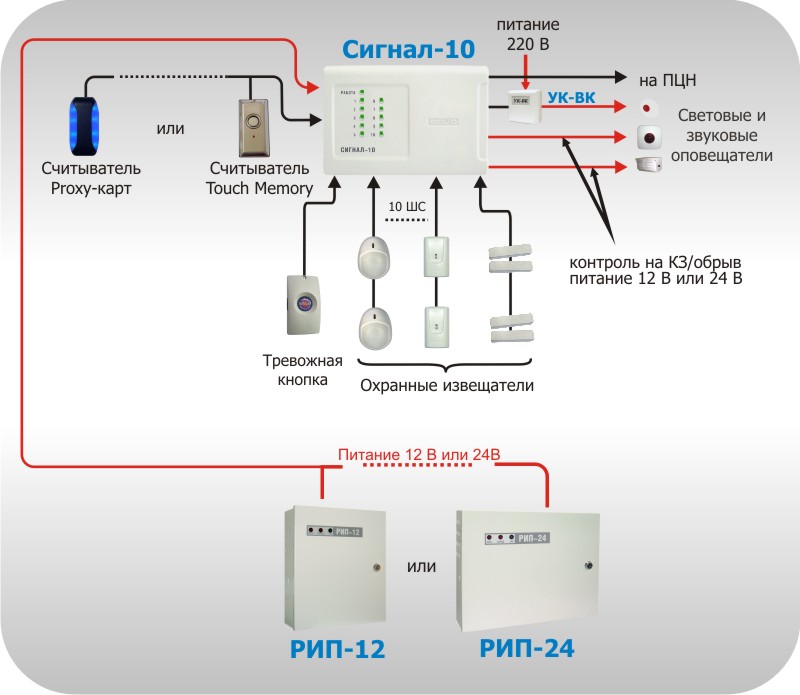

Итак, классический вариант схемы охранной сигнализации для дачи, дома или квартиры приведен на рисунке 1.

Здесь:

1. контрольный прибор (панель),
2. блок питания,
3. оптико электронные извещатели,
4. акустические извещатели,
5. магнитоконтактные датчики,
6. звуковые и световые оповещатели.

Шлейф сигнализации 1-го рубежа охраны (периметра) блокирует окна (на разбитие — акустическими, на открывание — магнитоконтактными извещателями), а также двери запасных выходов, люки. При необходимости туда же могут быть включены (на схеме условно не показаны) вибрационные датчики для обнаружения пролома стен.

Второй рубеж охранной системы содержит оптико электронные устройства (объемного, поверхностного и лучевого принципа действия). Вместо них или совместно могут устанавливаться радиоволновые и ультразвуковые извещатели. Опять же, чтобы не загромождать схему я их не указал.

Отдельно подключается входная (рабочая) дверь. Это обусловлено тем, что для предотвращения срабатывания охранной сигнализации при закрывании и открытии объекта на этот шлейф устанавливается задержка срабатывания.

Если же взятие — снятие оборудования под охрану осуществляется с внешней стороны помещения, например ключами Touch Memory (позиция №7 на схеме подключения, то входную дверь можно подключить в периметр объекта.

Стоит заметить, что для небольшой дачи или квартиры приведенный вариант вполне приемлем. Однако, для частного дома, имеющего большое количество помещений и окон каждый охранный шлейф лучше разбить на несколько (рис.2).

Объясняется это следующими причинами:

• удобством локализации места возможного проникновения,
• упрощением поиска неисправности.

Конечно, при использовании адресной системы сигнализации эти проблемы отпадают — там все определяется с точностью до извещателя.

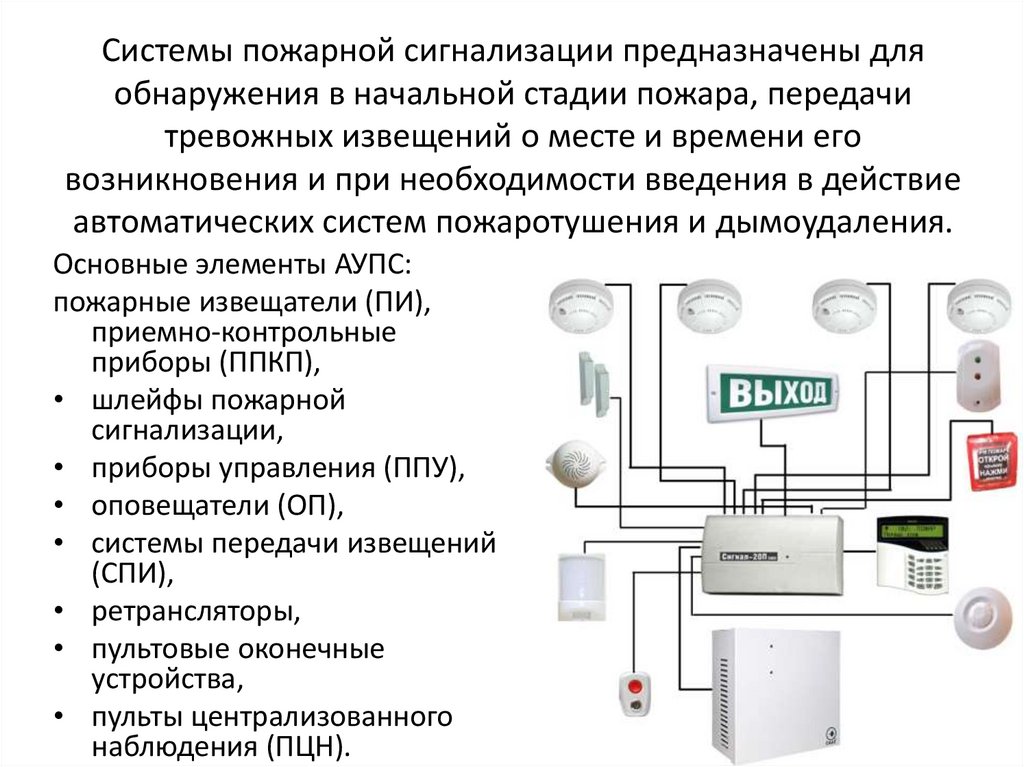

ОБОРУДОВАНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Состав оборудования охранной сигнализации минимально включает в себя:

• извещатели;
• приемно-контрольные приборы;
• источники питания;
• оповещатели;
• объектовую часть системы передачи извещений (СПИ).

Извещатели охранной сигнализации предназначены для обнаружения несанкционированного проникновения на охраняемый объект. Это оборудование различается принципом действия, соответственно, назначением и способностью решать задачи контроля внутреннего объема помещений, разрушения различных строительных конструкций, открывание окон, дверей и т. п.

Следующей, не менее важной составной частью оборудования являются приемно-контрольные приборы, которые обрабатывают информацию, поступившую от извещателей и управляют другими устройствами охранной сигнализации. Классифицируются они по множеству различных параметров, подробнее про это написано здесь .

Блок питания выполняет две основных функции:

• обеспечивает оборудование сигнализации необходимым для его работы напряжением от сети 220 V;
• при отключении электроэнергии выступает в качестве ее резервного источника.

Для надежной работы охранной системы необходимо правильно выполнить все расчеты источника напряжения. Пренебрегать этим нельзя. Про это смотрите тут.

Оповещатели информируют о состоянии приборов и извещателей. Они бывают акустическими, световыми и комбинированными. Информативность их может быть различна, например, блоки световой индикации могут отражать одновременно состояние десятков шлейфов сигнализации, а звуковые — транслировать достаточно сложные речевые сообщения.

Впрочем, последнее больше относится к оборудованию пожарных систем.

СПИ используются для пультовой охраны. Для систем автономной сигнализации они не нужны. Тип этого оборудования определяется охранным предприятием. Передача извещений осуществляется проводным или беспроводным способом.

Радиоканальные и GSM системы используются все чаще. Судя по всему, в скором времени они могут занять лидирующие позиции в области передачи информации о состоянии охранных систем.

Установка оборудования охранной сигнализации.

Если говорить о нормативных актах, то основным документом, определяющим порядок монтажа и установки технических средств охранной сигнализации является РД 78.145-93. Это нормативный акт вневедомственной охраны.

С одной стороны — если сигнализация не сдается на пульт ОВО, то им можно пренебречь. С другой стороны — этот документ призван обеспечить надежность и полноту блокировки уязвимых мест. Таким образом, он может быть полезен в любом случае.

Кроме того, технический паспорт любого охранного оборудования содержит общие рекомендации по его монтажу и установке. Как дополнительный источник информации документация на извещатель или прибор может оказаться весьма полезна. Что же касается схемы подключения, то здесь отклонения от рекомендованного вариантом производителя недопустима.

Также можно рекомендовать раздел монтаж сигнализации настоящего сайта. Там рассматривается достаточно много вопросов, касающихся установки различных типов оборудования.

ТРЕБОВАНИЯ К ОХРАННОЙ СИГНАЛИЗАЦИИ

Основным требованием, предъявляемым к охранной сигнализации является ее надежность. Достигается она целым комплексом организационно технических мероприятий, а именно:

• наиболее полным определением уязвимых для проникновения на объект мест;
• грамотным выбором технических решений для их блокировки;
• достижением максимальной отказоустойчивости системы охранной сигнализации.

Первый вопрос должен быть решен на этапах составления технического задания и проектирования системы. Здесь немаловажную роль играет опыт разработчика и хорошее знание им нормативно технической документации.

Каждый объект имеет свои особенности, поэтому заочные рекомендации здесь давать бессмысленно.

Второй момент подразумевает выбор оборудования максимально соответствующего по своим техническим характеристикам задачам, решаемым в каждом конкретном случае системой охранной сигнализации.

Зачастую надежность повышают одновременным использованием извещателей с различным принципом действия, как вариант возможно использование комбинированных (совмещенных) датчиков.

Отказоустойчивость, по большому счету, подразумевает высокие требования к времени наработки на отказ всех компонентов системы.

Кроме того, немаловажную роль здесь играет качество монтажа. Электрические контакты всегда являлись слабым местом электрических цепей, кроме того, они с течением времени имеют способность ухудшаться.

Поэтому правильное техническое обслуживание является непременным условием надежной работы охранной системы.

Следует отметить еще два момента:

• исключение вмешательства в работу сигнализации посторонних лиц с целью отключения отдельных датчиков или системы в целом;
• наличие функции самодиагностики оборудования для своевременного обнаружения возможных неисправностей.

Комплексное выполнение перечисленных требований позволяет значительно повысить надежность и эффективность охранной сигнализации и ее безотказную работу на протяжении длительного времени.

© 2010-2022 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

СХЕМА ОХРАННОЙ СИГНАЛИЗАЦИИ

   Как известно, пока гром не грянет никто креститься не собирается. И о безопастности помещений мы думаем только после того, как там поработали злоумышленники. Вот и в данном случае изготовление схемы охранной сигнализации вызвано необходимостью. В доме технического творчества в каждом отделе находятся компьютеры, а в лаборатории электроники их целых шесть. На новогодних выходных одну лабораторию взломали, и после всех передряг с милицией директор пожелал, чтобы электронщики оборудовали охранной сигнализацией все комнаты здания. Лучше заплатить сразу, чем расплачиваться потом. Выбор решения схемы остановился на PIC16F628A. Ни чего сверхнового изобретено не было, но всё же я решил поделиться с коллегами своей схемой. Может быть, кому-то пригодится.

   Принципиальная схема самодельной охранной сигнализации на микроконтроллере:

   Стартовым элементом служит датчик движения LX19B (или LX19C). Такие свободно продаются в магазинах электротоваров и стоят не дорого. Датчик охранной сигнализации требует небольшой переделки: на его плате необходимо перерезать дорожки замыкающихся контактов реле и вывести от них два провода (по схеме сигнал «старт»). Когда в пространстве действия датчика появится человек, на схеме замыкается на общий провод контакт «Старт» и начинается отсчёт времени от 9 до 0 секунд. Это время высвечивается на семисегментном индикаторе. За это время с помощью кнопок необходимо набрать правильный код. Только тогда сигнализация отключится на 30 секунд. Этого времени вполне достаточно для того, чтобы войти в помещение и отключить сигнализацию изнутри.

   Для набора кода используются 4 кнопки: Key1, Key2, Key3 и Key4 All. Они нажимаются в следующем порядке: 1-2-3-1-2-1. Эти кнопки могут располагаться в любом месте наборной клавиатуры, но нажиматься должны именно в правильной последовательности. Все остальные кнопки (Key4 All) соединены параллельно. При нажатии любой из них набор кода сбрасывается и всё нужно начинать сначала. Когда счётчик времени высвечивает «0», набор кода запрещается. Необходимо отойти от двери или неподвижно постоять, пока датчик не сбросит время на «девятку», а затем набрать код заново. Чем больше кнопок в клавиатуре, тем меньше вероятность подбора кода.

   В качестве звукоизлучателя сигнализации используется любой автомобильный ревун. Оригинальная схема охранки была собрана на индикаторе с общим катодом, снятом с какого-то китайского прибора. Его названия не знает даже самый умный DataSheet. Поэтому для удобного повторения я перерисовал схему, плату и прошивку на всем более известный (но не самый яркий) индикатор АЛС324А, тоже с общим катодом. Вариант платы можно применить например такой, как в архиве, а при желании плату кнопок можно изменить.

   Если схема кому-то приглянётся, но под рукой окажется какой-то другой индикатор, например с общим катодом или общим анодом, я по Вашему желанию и возможностям изменю печатку, схему и прошивку. Архив с файлами и прошивкой микроконтроллера на форуме. Если возникнут какие-то вопросы, там же я охотно на них отвечу. Удачи! Samopalkin

9 идей схемы охранной сигнализации

Вот 9 схем охранной сигнализации, которые вы можете рассмотреть в качестве идей. Для защиты вашего имущества от воров или грабителей. Эти схемы состоят из нескольких компонентов. Таким образом, его несложно построить или изменить в соответствии с вашими приложениями, от простого переключения до сенсорного.

Цепь сигнализации при забывании закрыть дверь

Автомобильная охранная система с задержкой запуска

Автомобильная охранная сигнализация с задержкой таймера с использованием NE556

Звуковой сигнал с переключателем управления

Простые цепи охранной сигнализации

Модель охранной сигнализации замыкание цепи

Легкий кража

Простой переключатель наклонной (наклонной) сигнализации

Защищает сенсорную модель с использованием IC741 дверь

Это схема дверной сигнализации, используемая для предупреждения нас, когда мы забываем закрыть дверь. С помощью переключателя, приклеенного к двери или дверной раме. Когда мы не закрываем дверь должным образом. Схема немедленно издаст предупреждающий звук из громкоговорителя.

Как это работает

При нажатии переключателя S1 на двери, которая в обычное время еще нажата. Затем схема повысит частоту с помощью Q1, Q2 C1. Когда схема будет работать, чтобы ток, протекающий через R1, достиг C1.

Какие C1 вообще что-то заряжают достаточно. Тогда есть текущий поток, хорошо ладящий с B из Q1.

Это заставляет Q1 работать, потому что ток отвода Q2 достигает громкоговорителя.

В то же время, C1 выполнит сдачу R1, когда разрядка будет завершена. Это делает напряжение на выводе B Q1 немного ценным, чтобы Q1 и Q2 перестали работать.

И ток через R1 снова достигает C1. Работа в этом персонаже приведет к увеличению громкости звука.

Но когда дверь закрыта, переключатель S1 нажат. Q1 не может работать. Поскольку напряжение на контакте B равно 0 В, схема не работает. И нет звука из динамика.

Система защиты от взлома автомобиля с задержкой запуска

Эта схема может предотвратить кражу автомобиля. Задерживая их, чтобы не украсть наши машины легко. Которые они могут использовать как в автомобилях, так и в мотоциклах, в которых используется батарея на 12 вольт, а также дешевле.

Принцип работы

На рисунке 1 показана система защиты от взлома с задержкой пуска. Когда мы подаем напряжение в первый раз. Конденсатор С2-22мкФ задержит время работы схемы не сразу. Затем С2 разряжается резисторами R2-50К.

Полная схема системы автовзлома с задержкой запуска

Один раз в течение этого периода. Схема проверит колебания напряжения. Потенциометром ВР1-100К регулируется чувствительность. При работе автомобиля начинают возникать пульсации напряжения. Волнообразность будет связью C1, сигнал идет на контакт 13 IC1/1, по пути VR1 и R4

IC1/1 (LM324) используется для усиления напряжения с контактов 14 через R6 на контакт 3 IC1/2, что приводит к высокому напряжению на контакте 1 IC1/2. И подается через R8, D2 (1N4148) на контакт 3, чтобы на контакте 1 микросхемы IC1/2 постоянно было высокое напряжение. Светодиод LED1 загорится, показывая, что схема готова.

Конденсатор С4(47мкФ) Подзаряжается через D3, R10.По времени занимает около 10 секунд. Таким образом, на контакте 8 подается высокое напряжение через R15 на контакт B Q1 (C945), чтобы запустить реле.

При постукивании контактов реле в течение 10 секунд светодиод гаснет. Теперь, если мы подключим его к цепи сигнализации, будет шумно. Q1 подает напряжение на контакт 9 через D5, R13, поэтому контакт 9 IC1/3 имеет более низкое напряжение.

C4 будет вне разряда R9 примерно на 1 минуту. Напряжение на C4 подключено к контакту 10 IC на 1/3 ниже, чем контакт 9, делает контакт 8 обесточенным. В то же время Q1 перестал работать. Контакты реле. Они IC1/4, R16 и C5 для остановки обнаружения. После контактов реле. Во избежание повторного исполнения. Цепь будет проверена снова. Контакты реле размыкаются, около 5 секунд.

Задержка таймера охранной сигнализации автомобиля с использованием NE556

Схема системы сигнализации таймера охранной сигнализации автомобиля, модель для экономии. Эта схема удобна для установки в автомобиле. обычно переключатель при установке держится за автомобильной дверью, когда цепь замыкается. Но в случае если автовладелец открывает вход и выход, в то время как обратите внимание, в результате ничего не получится, так как модель транзистора PNP все равно не работает. Из-за 9 пин имеют высокое напряжение.

Но при открытии любой двери, цепь превышает время задержки, 5-контактный разъем IC NE556 имеет низкое напряжение, чтобы полностью управлять транзисторной схемой, чтобы реле работало. Система прикажет подать сигнал автомобиля, чтобы сразу же прийти в себя. Но если мы закроем дверь автомобиля или закроем S1, система снова перестанет работать.

Звук сигнала тревоги с переключателем управления

Основой этой схемы является микросхема № 555. Когда звуковой сигнал работает, даже если переключатель остается прежним, звук по-прежнему не прекращается немедленно. Но он прекращается. автоматически, при установленном периоде времени, в зависимости от сопротивления R3, в цепи так я устанавливаю период времени, равный 1М в течение 1 минуты 6 секунд.

Выход IC 555 срабатывает при положительном напряжении на контакте 2, когда все переключатели соединены вместе. Когда какой-либо переключатель отключается на контакте 2, на нем будет отрицательное напряжение, и триггер IC 555 остановится.

C1, C4 для защиты от шумового сигнала от любого переключателя, который может вызвать срабатывание сигнализации. Эта схема может использоваться с источником питания от 5В до 15В в зависимости от реле.

Простые схемы охранной сигнализации

В этот период экономика не очень хорошая, Сделайте много кражи. Мы приходим, чтобы попытаться построить модель кражи схемы, чтобы она была проще. Звук будильника (Super Bell) громкий до тех пор, пока не отключится питание.

Когда Выключатель магнита Сената был открыт или полоска металла порвалась. Стенд R1 дает возможность получить максимальный балл. Разряд поздно у одного из Выключателей Сената или зоны металла гаснет.

Уменьшите значение R1 до тех пор, пока не начнет меняться точка, из которой будет рождаться звук, эта схема будет потреблять электричество около 0,3 мА, 6 Вольт используют реле 6 В 500 Ом.

При напряжении 6В – 9В используйте реле 9В 1200Ом. При использовании напряжения 12Вольт, это не сложная схема. Попросите друга насладиться и защитить от кражи, пожалуйста, сэр.

Если вам нужна более простая схема, чем эта, вот основная схема с одним транзистором.

Модель охранной сигнализации цепь замыкается

Эта цепь работает от батареи 9V штука очень маленькая. Ибо работа происходит автономно, без электричества в доме. Цепь будет издавать шум, чтобы предупредить о работе, как только определите, какая модель переключателя обычно замыкает цепь или алюминий, исключаемый отдельно.

Easy Kick out Steal

Несмотря на то, что эта модель может быть легкой, система проста. но я думаю, что это может помочь защитить ваши активы.

Принцип работы системы Close Wire Loop прост. Он будет издавать шум, чтобы предупредить, когда цепь разорвана, эта цепь использует электроэнергию в режиме ожидания только на очень низком уровне 0,5 мкА.

Но при работе реле в результате используется только ток около 70 мА. Удобство использования может использоваться в автомобиле, двери дома, протечке вокруг дома или другом. Когда электрическая линия разорвана, команда реле сразу же подает звуковой сигнал.

Простой сигнальный переключатель наклона (наклона)

Это простая схема сигнализации. Это срабатывает, когда переключатель S1 (датчик) отклоняется от вертикали. Сигнал тревоги прекращается, когда датчик возвращается в прежний вид.

Датчик S1 представляет собой ртутный выключатель. Контакт нормально замкнут. Когда переключатель находится в вертикальном положении. Транзистор Q1 действует как выключатель, зуммер немедленно.

Когда датчик возвращается в исходное вертикальное положение. Комплектация всех схем может быть упакована в небольшую коробку. Который используется в качестве наклономера.

Защищает от кражи сенсорную модель с помощью IC741

Содержите разделите это количество друзей, вы можете столкнуться с проблемой экономичности. А украсть самое. Сегодня рекомендую схему, защищающую от кражи, модель интересная.

Это модель для прикосновения, система будет работать, когда вы крадете прикосновение к металлодетекторам в вашем автомобиле. Когда вы увидите схему, вам может понравиться, потому что вы можете использовать оборудование, которое легко может быть IC 741, очень высокая скорость схемы.

Когда человеческое тело, через которое все время проходит электронный сигнал, измените этот сигнал, чтобы он появлялся при изменении входа R4 на контакт 3 IC-LM741, чтобы он работал, потому что Q1 и овал RY1 работают.

Свинец подходит для использования, друзья штрафуют VR1 за исправление скорости цепи. Детали другие см. на схеме.

Проект охранной сигнализации с электрической схемой

Система охранной сигнализации является важной частью систем домашней безопасности . Этот проект охранной сигнализации основан на датчике PIR, UM3561 и динамике. Датчик PIR используется для обнаружения движения тела, а UM3561 и динамик для воспроизведения полицейской сирены после обнаружения любого движения.



Необходимые компоненты

• ИК-датчик
• UM3561 ИС
• Резисторы 220К и 10К
• Транзистор BC547
• Динамик 8 Ом
• Аккумулятор 9 В и защелкивающийся разъем аккумулятора
• Провода макетной платы
• Макет



ИК-датчик

ИК-датчик используется здесь для обнаружения движения человеческого тела, при любом движении тела изменяется напряжение на выходном контакте. По сути, он обнаруживает изменение тепла и выдает результат всякий раз, когда такое обнаружение происходит. Вы можете узнать больше о датчике PIR в этой схеме датчика PIR, в датчике PIR есть некоторые полезные функции, например, как изменить диапазон расстояний, как установить продолжительность тревоги и т. д.



UM3561 IC

UM3561 — это микросхема CMOS LSI, которая может генерировать четыре типа звука: полицейская сирена, сирена скорой помощи, сирена пожарной команды и звук пулемета. Обычно используется в сигнализациях и игрушках. Это 8-контактная микросхема, для работы которой требуется только внешний резистор. Он имеет встроенные генераторы и схемы для воспроизведения звуков. UM3561 работает в диапазоне 3-5 вольт, напряжение выше 5В может повредить микросхему, поэтому, если мы используем ее с другой схемой или используем источник высокого напряжения, необходимо подключить стабилитрон для защиты микросхемы. Выходного сигнала, генерируемого микросхемой, недостаточно для управления небольшим 8-омным динамиком, поэтому для усиления выходного сигнала микросхемы на выходе необходимо использовать транзистор (вывод 3).

Схема контактов и описание контактов приведены ниже, взятые из таблицы данных:

Номер контакта	Символ	Описание
1	ВЫБОР2	Выбор звукового эффекта Контакт № 2
2	Против	Земля
3	Выход	ВЫХОД
4	НЗ	Внутренний тестовый контакт: оставьте открытым для нормальной работы
5	Вдд	Плюс источника питания
6	ВЫБОР1	Выбор звукового эффекта Контакт № 1
7	OSC1	Клемма внешнего генератора 1
8	OSC2	Клемма 2 внешнего генератора



Мы можем воспроизвести четыре звука, используя 2 контакта выбора звукового эффекта (SEL 1 и SEL 2), как здесь, в нашей схеме, мы оставили контакты SEL 1 и SEL 2 открытыми для воспроизведения звука полицейской сирены. Ниже таблица для 4 Режимы воспроизведения, вы можете воспроизводить любой звук, какой захотите.

ВЫБОР 1	ВЫБОР 2	Звуковой эффект
НЗ	НЗ	Полицейская сирена
Вдд	НЗ	Сирена пожарной команды
Против	НЗ	Сирена скорой помощи
х	Вдд	Пулемет

NC: Нет подключения
x: не заботится

Zener Deode

Zener Diodes , как и другие Diodes. Все диоды пропускают ток только в одном направлении (вперед), но стабилитрон может пропускать ток в обратном направлении, если напряжение превышает определенный предел. Это напряжение называется Напряжение пробоя или напряжение колена Зенера . Таким образом, это свойство стабилитрона защищает микросхему UM3561, предотвращая подачу на нее более высокого напряжения.



Принципиальная схема и объяснение

Эта схема охранной сигнализации очень проста, всякий раз, когда датчик PIR обнаруживает какое-либо движение человеческого тела, его ВЫХОДНОЙ контакт становится ВЫСОКИМ, который подключен к источнику питания UM3565. UM3561 активируется и начинает воспроизводить звук с помощью динамика. Как я уже говорил выше, UM3561 не производит много выходного сигнала для управления динамиком, поэтому нам нужно подключить транзистор для усиления тока. До тех пор, пока на ВЫХОДНОМ контакте датчика PIR будет ВЫСОКИЙ уровень, сигнал тревоги (динамик) будет непрерывно звонить со звуком, производимым UM3561. Мы можем установить продолжительность тревоги, установив регулятор управления задержкой времени датчика PIR, вы можете установить столько времени, сколько хотите.
