Обогрев заднего стекла ВАЗ-2106 своими руками: пошаговая видеоинструкция

Далеко не все модификации ВАЗ-2106 выпускались с обогревом заднего стекла – он появился на автомобилях более поздних выпусков. Между тем многие «шестерки» благополучно дожили до наших дней и успешно колесят по улицам российских городов и деревень. Соответственно, многие владельцы автомобилей без обогрева заднего стекла хотят его себе поставить.

Такое желание вполне логично. Ведь обогрев помогает избавиться от столь неприятного и ухудшающего обзорность явления, как запотевание заднего стекла. Это серьезно влияет на безопасность езды, поскольку посмотреть, что делается сзади, можно в таком случае только лишь через наружные зеркала. Соответственно, не исключено, что вы увидите обгоняющий вас автомобиль, когда сами начнете перестраиваться в этот ряд.

Впрочем, ситуацию вполне реально исправить самостоятельно. Давайте рассмотрим, как можно установить обогрев заднего стекла на «шестерку», если таковой здесь отсутствует. Наверное, не нужно искать слишком сложных путей. Лучше всего сразу приобрести подходящее стекло с нитями обогревателя. На вторичном рынке вполне можно подобрать нормальный вариант по приемлемой цене. Задние стекла бьются достаточно редко, поэтому здесь особых проблем возникнуть не должно. Конечно, можно поставить нити и самому, приобретя универсальный комплект. Однако здесь очень высокий риск нарваться на некачественное изделие.

Читайте также: Почему не греет печка на ВАЗ-2106

Последствия такой установки могут быть самыми серьезными.

Помимо стекла, вам также понадобятся:

• клеммы – широкие, и под болт;
• предохранители;
• провода;
• реле (РС527 или аналог) и колодка под него;
• гайка;
• резиновые трубочки;
• кнопка включения/выключения.

По поводу последнего хотелось бы добавить один совет. Кнопку нужно покупать с индикатором. Не стоит забывать, что обогрев очень серьезно расходует электроэнергию, высаживая аккумулятор. Соответственно, светящийся индикатор напомнит вам о необходимости своевременно его выключить.

Перед тем как приступать к работе, следует снять минусовую клемму с зажигания. После этого можно снимать приборный щиток и врезать туда кнопку. Ее, в принципе, реально расположить и в другом месте, но это наиболее оптимальный вариант. Тем более что места там вполне достаточно, а процедура снятия щитка не займет много времени.

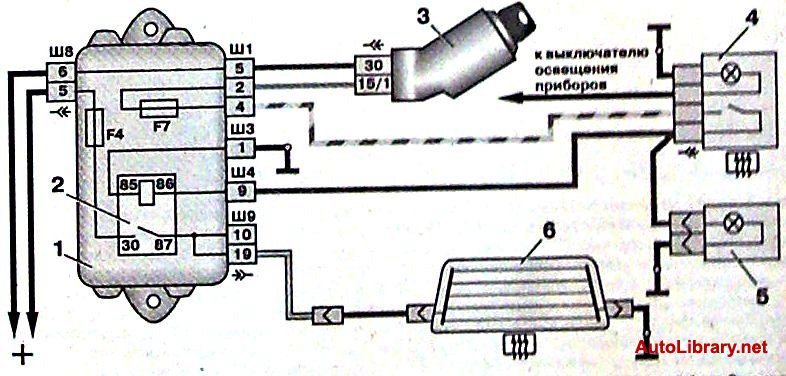

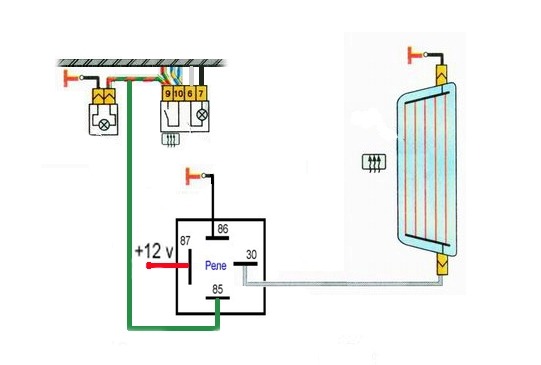

Далее устанавливаем реле и можно заниматься прокладкой проводки. Как советуют опытные мастера, высчитывая длину, накиньте небольшой запас, как говорится, на всякий случай. Следует предупредить, что подключать необходимо только через реле. Запитка напрямую обернется крайне нежелательными последствиями – выгоревшими контактами и оплавившейся кнопкой.

Теперь берем подвесной предохранитель и разрезаем закольцованный провод, отступив от края примерно на 6 сантиметров. Далее нужно проделать одну нехитрую манипуляцию. Обжимаем широкими клеммами концы провода и подключаем к предохранителю (коротким концом) и к реле (длинным).

Читайте также: Какой карбюратор выбрать на ВАЗ-2106

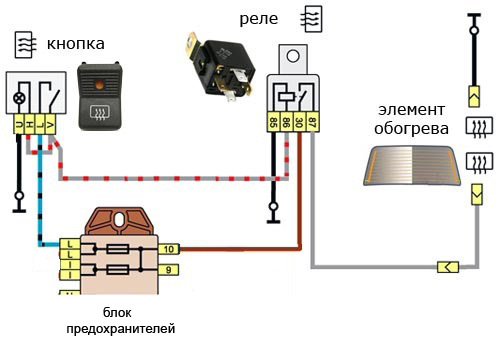

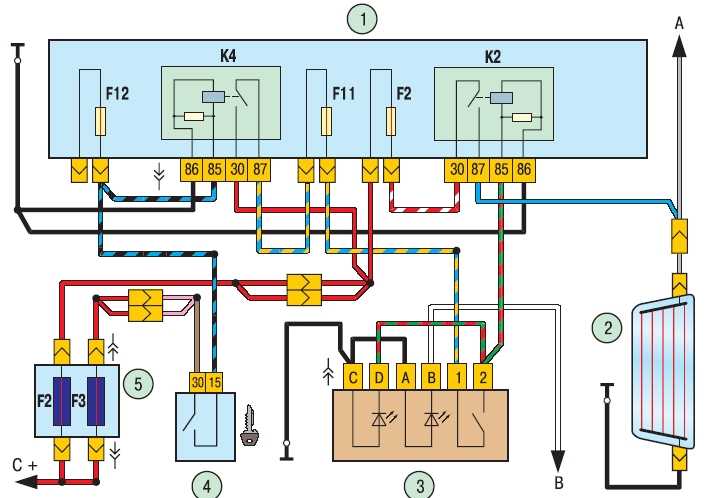

Можно переходить к следующему этапу. От выключателя подогрева тянем 2 провода. Идеальный вариант – сечение 1,5 квадратного миллиметра. Один из них прицепляете к предохранителю (за ним), второй следует прицепить к колодке реле. Теперь снимаем левые пороги – передний и задний – и тянем провода к заднему стеклу. Вот практически и все – осталось только лишь объединить нашу систему обогрева в одно целое. Для этого нужно подключить провод к стеклу и к массе.

Распиновка контактов клавиши обогрева стекла «Жигули»

Распиновка контактов клавиши обогрева стекла «Жигули»

NIVA-FAQ	ФОРУМ  | НОВИНКИ FAQ  |  КАРТА САЙТА  |  ПОИСК ПО САЙТУ

Распиновка контактов клавиши обогрева стекла «Жигули»  Автор Rocksteady

Пришлось мне подсоединять управление электропомпой на незадействованную клавишу обогрева заднего стекла. На ней есть лампа индикации включения. А как подсоединить? На клавише есть много контактов, обозначенных латинскими буквами. Какой за что отвечает, я так и не смог понять. Поиски в интернете принесли результат, но за то время, что нашел — я бы мог собрать всю схему три раза…

Итак, мои друзья-лентяи (в хорошем, прогрессивном смысле этого слова), привожу схемку распиновки контактов клавиши обогрева заднего стекла от «Жигулей». На рисунке хорошо видно, какой контакт где, и где требуется перемычка:

Контакт с литерой L — это приходящий «плюс», неважно, постоянный или от замка зажигания.
Контакт V — исходящий «плюс», появляется при нажатии клавиши, то есть, когда клавиши в положении «ВКЛ».
Контакт Н — это «плюс» для лампы индикации включенного положения
Контакт U — «масса» для лампы индикации.

Соединяем. Тут у нас есть три варианта.

1. Просто соединить, чтобы работало ВЫКЛ-ВКЛ. Для этого соединяем приходящий к клавише «плюс» к контакту L, исходящий «плюс» — к контакту V. Клавиша будет включать и выключать потребитель, но лампа в ней гореть не будет.

2. Полная индикация. Соединяем приходящий «плюс» к контакту L. Далее — нам понадобится соединить исходящий «плюс» и «плюс» для контрольной лампы. Делаем так: исходящий провод обжимаем в разъеме «мама» совместно с коротким куском провода (примерно 4 см), получившийся мутант («мама» с двумя проводами) соединяем с контактом V. Второй конец с насаженной «мамой» соединяем с контактом Н. К контакту U крепим провод, второй конец которого соединяем с «массой». Все, клавиша присоединена, включает и выключает потребитель, при включении потребителя загорается лампочка в клавише. Для этого нам и нужен «мутант» с перемычкой между контактами V и H.

3. Внешняя индикация. Например, у нас есть пустая незадействованная лампочка где-то. А лампу в клавише мы не хотим. Тогда собираем так: приходящий «плюс» к контакту L, к контакту V «мутант» с двумя проводами, один на потребитель, второй — это наш сигнал «плюс» на нашу внешнюю лампу.

Не забудьте прицепить «массу» лампы к «массе» кузова.

По аналогии можно собирать схемы с другими двухпозиционными «жигулевскими» клавишами.

18.12.16.





Схема подключения отопления салона ваз 21063. Схема подключения «Шестерки» для начинающих: подключение, обслуживание и замена

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. Отличался от своего предшественника ВАЗ- Ваз 2103 более мощный двигатель, объем которого 1,6 литра, с измененным кузовом и салоном. На момент публикации это был самый престижный и комфортный автомобиль… Ниже представлена ​​качественная цветовая схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любом автомобиле, в этой модели могут быть неисправности в электросхеме, поэтому электросхема будет незаменима для выявления и устранения таких проблем. С его помощью можно узнать, где именно произошел обрыв в электрической цепи и произвести соответствующий ремонт. Узнать, какая лампа на панели приборов или фаре не работает, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия, можно на основе предоставленной информации.

Схема ВАЗ 2106

1 — указатели поворота боковые; 2 — подфарники ВАЗ-2106; 3 — наружные фары; 4 — фары салона; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — моторчик стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19- датчик указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — аккумуляторная батарея реле контрольной лампы заряда; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителей; 29 — дополнительный блок предохранителей; 30 — блок главного предохранителя; 31 — выключатель фонарей заднего хода; 32 — контрольная лампа выключателя стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворотов и сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор двигателя отопителя; 39- лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания ВАЗ 2106; 43 — переключатель ближнего света; 44 — переключатель указателей поворота; 45 — переключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — выключатель омывателя ветрового стекла; 48 — переключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари, сигнализирующие об открытых передних дверях; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59- тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — подсветка номерного знака.

Модификации

Схема включения электростеклоподъемников передних дверей

1 — блок главных предохранителей; 2 — реле стеклоподъемников; 3 — выключатель стеклоподъемника левой двери; 4 — выключатель стеклоподъемника правой двери; 5 — мотор-редуктор стеклоподъемника правой двери; 6 — моторедуктор электростеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — замок зажигания; А – к выводу «30» генератора; Б — к выключателю освещения приборов; V — условная нумерация штекеров в блоке мотор-редуктора.

Цепь управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — переключатель; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Двигатель вентилятора охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — замок зажигания; 4 — блок главного предохранителя; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

• №1 защищает цепи звукового сигнала, часов, стоп-сигналов, прикуривателя, сигнализатора открытых передних дверей. Номинал предохранителя 16А.
• №2 защищает цепь омывателя лобового стекла, стеклоочистителей (дворников), электродвигатель отопителя ВАЗ 2106. Предохранитель номиналом 8А.
• №3 левая фара дальнего света, а также контрольная лампа включения дальнего света на спидометре (синего цвета). Номинал предохранителя 8А.
• №4 защищает правую фару дальнего света. Номинал предохранителя 8А.
• №5 защищает левую фару ближнего света от короткого замыкания. Номинал 8А.
• №6 защищает правую цепь ближнего света. Номинал 8А.
• №7 защищает цепь освещения багажника, приборов, номерного знака, прикуривателя, левого переднего габаритного огня и правого заднего габаритного огня. Номинал 8А.
• № 8 защищает цепь контрольной лампы габаритного света, освещения номерного знака, освещения моторного отсека, переднего правого габаритного огня и левого заднего габаритного огня. Номинал 8А.
• №9 защищает цепь тахометра, обмотку реле обогрева заднего стекла, лампу заднего хода, освещение вещевого ящика, контрольную лампу заряда аккумулятора, стояночный тормоз, уровень тормозной жидкости, управление дроссельной заслонкой карбюратора, указатели давления масла, температуры охлаждающей жидкости и топлива уровень, поворот. Номинал 8А.
• №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятор. Номинал 8А.
• №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал выбирается в зависимости от потребителя.
• № 14 служит для защиты цепи обогревателя заднего стекла, если он установлен. Номинал 16А.
• Вентилятор охлаждения двигателя № 15, если он установлен на автомобиле. Номинал 16А
• #16 защищает цепь указателя поворота и сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендованы производителем. Игнорирование этих требований грозит выходом из строя электрооборудования.

Здесь приводим электрические схемы автомобилей ВАЗ 21061 и 21063 выпуска до 1987 года и с 1988 года ……………

До 1987 года

1. Фары передние.

5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.

9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.

13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.

19. Лампа моторного отсека.

25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.

27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

33. Выключатель стоп-сигналов.
34. Патрон для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.

37. Часы.

39. Лампа освещения бардачка.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.

47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Фонари задние.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.

Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота; в — трехпозиционный переключатель.

* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

С 1988 г.
(banner_content)

Нажмите на картинку для увеличения

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света фар.
6. Реле дальнего света фар.

7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Распределительный щит * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения двигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле обогрева заднего стекла***.
34. Выключатель стоп-сигналов.
35. Патрон переносной лампы ****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения перчаточного ящика.
41. Прикуриватель.
42. Аварийный выключатель.
43. Регулятор осветительных приборов ВАЗ 21061, ВАЗ-21063.
44. Сигнальная лампа недостаточного уровня тормозной жидкости.
45. Переключатель указателей поворота.
46. Замок зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного фонаря.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенный в стойках передних дверей.
51. Мотор-редукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенный в стойках задних дверей.
53. Аварийный выключатель стояночного тормоза.
54. Плафоны освещения салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле электростеклоподъемника передней двери.
69. Переключатель стеклоподъемника правой передней двери.
70. Фонари задние.
71. Подсветка номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Электронагреватели заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а — аккумуляторная; б — датчик распределителя зажигания;
c — стеклоочиститель и реле — выключатель ветрового стекла; д — реле — прерыватель сигнализации и указателей поворота; г — трехпозиционный переключатель.

* Устанавливается в случае бесконтактной системы зажигания, датчик типа 38.3706, катушка — 27.3705 или 027.3705
** С 2000 года не устанавливается. Вместо датчика типа ТМ-108 используется датчик 661.3710 ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на детали автомобилей.
**** Не устанавливается с 2000 года.

Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 до 19 г.в.87.
(нажмите на картинку для увеличения).

Обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 г.

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигналов.
34. Патрон для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа освещения перчаточного ящика.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Фонари задние.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.
Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота; в — трехпозиционный переключатель.
* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света фар.
6. Реле дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Распределительный щит * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения двигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле обогрева заднего стекла***.
34. Выключатель стоп-сигналов.
35. Патрон переносной лампы ****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения перчаточного ящика.
41. Прикуриватель.
42. Аварийный выключатель.
43. Регулятор осветительных приборов ВАЗ 21061, ВАЗ-21063.
44. Сигнальная лампа недостаточного уровня тормозной жидкости.
45. Переключатель указателей поворота.
46. Замок зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного фонаря.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенный в стойках передних дверей.
51. Мотор-редукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенный в стойках задних дверей.
53. Аварийный выключатель стояночного тормоза.
54. Плафоны освещения салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле электростеклоподъемника передней двери.
69. Выключатель стеклоподъемника правой передней двери.
70. Фонари задние.
71. Подсветка номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Электронагреватели заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а — аккумуляторная; б — датчик распределителя зажигания;
c — стеклоочиститель и реле — прерыватель ветрового стекла; д — реле — прерыватель сигнализации и указателей поворота; г — трехпозиционный переключатель.

* Устанавливается в корпусе бесконтактной системы зажигания, датчик типа 38.3706, катушка — 27. 3705 или 027.3705
** С 2000 года не устанавливается. Вместо датчика типа ТМ-108 устанавливается датчик 661.3710 ВАЗ 21061, ВАЗ-21063 использовал.
*** Устанавливается на детали автомобилей.
**** Не устанавливается с 2000 г.

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигналов.
34. Патрон для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа освещения перчаточного ящика.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Фонари задние.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.
Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота;
c — трехпозиционный переключатель.

* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

ВАЗ 21213 РУКОВОДСТВО ПО РЕМОНТУ Pdf Скачать

Содержание

2

• страница из 222

• Содержание
• Оглавление
• Закладки

Реклама

Содержание

• 4

  Раздел 1. Общие данные

• 7

  Раздел 2. Двигатель

• 57

  Глава 3. Силовая передача

• 100

  Глава 4. Подвеска колес

• 114

  Глава 5. Рулевое управление

• 121

  Глава 6 Тормозная система

• 137

  Глава 7. Электрическая система

• 169

  Глава 8. Кузовные работы

• 187

  Глава 9. Автомобиль ВАЗ-21213 Модификации, Альтернативы и Дополнения

• 214

  Вложения

АВТОМОБИЛИ ВАЗ

ВАЗ-21213, ВАЗ-21214, ВАЗ-21214-20, ВАЗ-21215

РУКОВОДСТВО ПО РЕМОНТУ

Содержание

Предыдущая страница

Следующая страница

Содержание

• 4

  Раздел 1. Общие данные

• 7

  Раздел 2. Двигатель

• 57

  Глава 3. Силовая передача

• 100

  Глава 4. Подвеска колес

• 114

  Глава 5. Рулевое управление

• 121

  Глава 6 Тормозная система

• 137

  Глава 7. Электрическая система

• 169

  Глава 8. Кузовные работы

• 187

  Глава 9. Автомобиль ВАЗ-21213 Модификации, Альтернатива и Дополнения

• 214

  Вложения

Родственные мануалы на Ваз 21213

• Руководство по ремонту автомобиля Ваз ВАЗ-21213

  (56 страниц)

• Автомобиль Ваз 2113. 2114 Руководство по эксплуатации

  (52 страницы)

• Руководство по эксплуатации автомобиля Ваз Нива 1600

  Серия 2121 (30 страниц)

• Руководство по эксплуатации автомобиля ВАЗ Лада Нива 1600

  2121, 21212 автомобили (30 страниц)

• Руководство по ремонту автомобиля Ваз ВАЗ-21213

  (56 страниц)

Краткое содержание для Ваз 21213

Данное руководство также подходит для:

2121421214-2021215Ваз-21213Ваз-21214Ваз-21214-20.
