Схемы электрические и service manuals сотовых (мобильных) GSM CDMA телефонов, радиотелефонов, DECT телефонов, факс, АОН, обычных домашних телефонов

---

Страницы:1  2  3

Название	Модель	Описание схемы, service manual	Скачать
Cхемы смартфона Nokia 5530 XPressMusic / RM-504	Nokia 5530 XPressMusic / RM-504	В архиве приведены принципиальная и электромонтажная схемы смартфона Nokia 5530 XPressMusic / RM-504:1) Электромонтажная схема2) Камера3) Процессор RAPID, память SDRAM, интерфейс ММС, сенсоры4) Контроллер питания Betty, аудиоинтерфейс, AV-коннектор5) Дисплей, пользовательский интерфейс6) Мо…
Схемы телефона Samsung SGH-D840	Samsung SGH-D840	В архиве приведены некоторые электромонтажные схемы телефона Samsung SGH-D840
Схемы сотового телефона LG KP500	Сотовый телефон LG KP500	В архиве приведены схемы сотового телефона LG KP5001) Электромонтажная схема главной платы2) Электрические схемы
Cхемы смартфона Nokia 6600	Nokia 6600	В архиве приведены схемы смартфона Nokia 6600:1) Структурная схема тракта домодуляционной обработки;2) Принципиальная схема тракта домодуляционной обработки и основных интерфейсов;3) Принципиальная схема модуля управления энергопотреблением и интерфейса SIM-карты;4) Принципиальная схема ОЗУ и Flash-памяти;5. ..
Электромонтажная схема мобильного телефона Fly DS400	Fly DS400	В архиве приведена электромонтажная схема мобильного телефона Fly DS4001) Главная плата (вид сверху)2) Главная плата (вид снизу)
Блок-схема сотового телефона Samsung Galaxy Асе Duos	Samsung Galaxy Асе Duos	В архиве представлена блок схема сотового телефона Samsung Galaxy Асе Duos

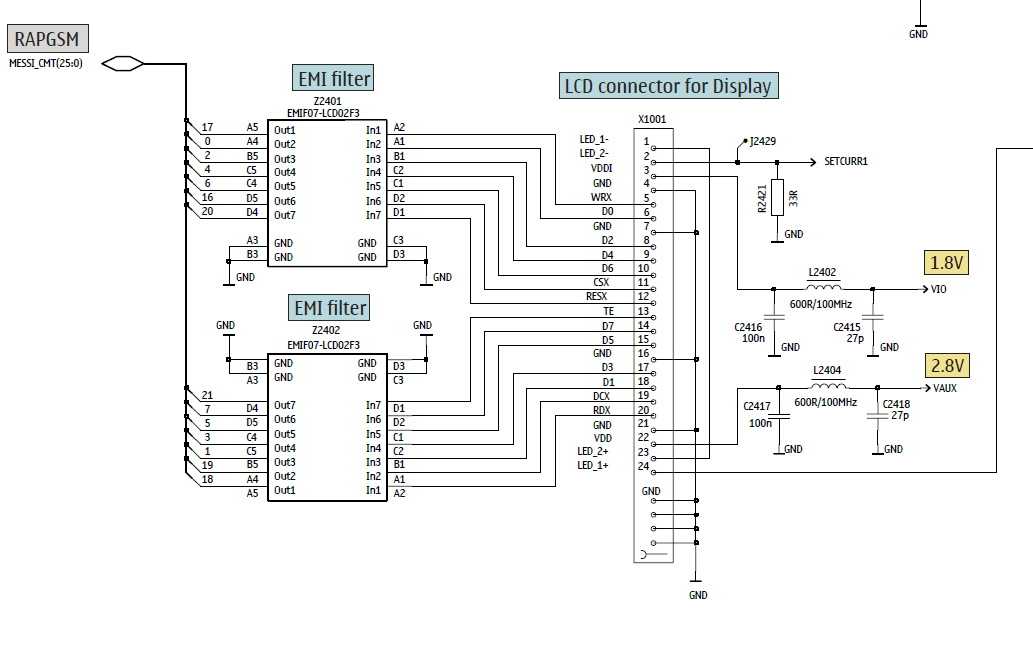

Принципиальная электрическая схема смартфона Nokia 5530 XPressMusic / RM-504	Nokia 5530 XPressMusic / RM-504	В архиве представлена принципиальная электрическая схема смартфона Nokia 5530 XPressMusic / RM-504:1) Камера2) Процессор RAPID, память SDRAM, интерфейс ММС, сенсоры3) Контроллер питания Betty, аудиоинтерфейс, AV-коннектор 4) Дисплей, пользовательский интерфейс 5) Модули Bluetooth+FM, WLAN 6) РЧ тракт (трансивер)&n…
Схемы радиотелефонов Panasonic KX-8051PDB, KX-TG806FXB	Panasonic KX-8051PDB KX-TG806FXB	В архиве представлена принципиальная схема  радиотелефонов Panasonic KX-8051PDB, KX-TG806FXB:1) Принципиальная электрическая схема базового блока2) Принципиальная электрическая схема трубки3) Структурная схема базового блока
Принципиальная электрическая схема смартфона Samsung GT-I5500	Samsung GT-I5500	В архиве представлена принципиальная электрическая схема смартфона Samsung GT-I5500:1) Интерфейсные разъемы дисплея и камеры. Датчик ускорения и компас. Клавиатура2) Ресивер3) Интерфейс Bluetooth, Wi-Fi, GPS, FM-радио4) Процессор5) Контроллер питания. Интерфейсы карт MicroSD и SIM6) Аудиоинтерфейс. Вибромотор. Контроллер питания LED-под…
Схемы радиотелефона Panasonic KX-TG8321	Panasonic KX-TG8321	В архиве представлена схема радиотелефона Panasonic KX-TG8321:1) Блок-схема базового блока2) Блок-схема базового трубки3) Принципиальная электрическая схема базового блока4) Принципиальная электрическая схема трубки
Принципиальная электрическая схема сотового телефона NOKIA Х6-00	NOKIA Х6-00	В архиве представлена принципиальная электрическая схема сотового телефона NOKIA Х6-00:1) Звуковой тракт, соединитель AV2) БИС RAPIDO, интерфейсы USB и сенсорной панели 3) Комбинированная память, Flash-пэмять еММС 32 Гб 4) Контроллеры питания BETTY и AVILMAS, соединители аккумуляторной батареи и SIM-карты 5) Контролле. ..
Принципиальная электрическая схема радиотелефона DECT Panasonic KX-TCD500RU	Panasonic KX-TCD500RU	В архиве предложена   принципиальная электрическая схема радиотелефона DECT Panasonic KX-TCD500RU:1) Структурная схема трубки радиотелефона Panasonic KX-TCD500RU2) Принципиальная электрическая схема трубки радиотелефона Panasonic KX-TCD500RU 3) Цоколевка выводов полупроводниковых элементов трубки 4) Электромонтажная схема…
Схемы сотового телефона Samsung SGH-E330	Samsung SGH-E330	В архиве представлена схема сотового телефона Samsung SGH-E330:1) Электромонтажная схема2) Принципиальная электрическая схема. Трансивер 3) Принципиальная электрическая схема. Цифровой и сигнальный процессор 4) Принципиальная электрическая схема. Камера. Flash-память. Музыкальный синтезатор 5) Принципиальная электриче…
Схемы мобильного телефона Nokia 5000	Nokia 5000	Принципиальные электрические схемы мобильного телефона Nokia 5000
Принципиальная электрическая схема ТА LG GS-5140	LG GS-5140	В архиве принципиальная электрическая схема ТА LG GS-5140:1) Принципиальная электрическая схема телефонного аппарата LG GS-51402) Электромонтажная схема ТА «LG GS-5140»
Принципиальная электрическая и электромонтажная схемы телефона VK Mobile VG207	VK Mobile VG207	В архиве принципиальная электрическая и электромонтажная схемы телефона VK Mobile VG207:1) Радиоинтерфейс2) FLASH-память. Межплатный разъем. Звуковой процессор3) Системный и клавиатурный разъемы. Интерфейс SIM-карты. Узел заряда АКБ4) Цифровой и аналоговый процессоры5) Разъемы главной платы и платы дисплея. Узел питания лампы подсветки LC…
Принципиальная электрическая схема телефона LG L1100	LG L1100	В архиве принципиальная электрическая схема телефона LG L1100:1) Цифровой процессор CALYPSO и аналоговый процессор IOTA2) Радиоинтерфейс3) Flash-память и ОЗУ4) Цифровая фотокамера5) Аудиотракт6) Клавиатура, подсветка клавиатуры, виброзвонок, детектор положения7) ЖК дисплей. Контроллер подсветки8) Интерфейсы SIM-карты и ИК порта, раз…
Схемы сотового телефона Nokia 6100	Nokia6100	В архиве представлены:1) Фильтр питания2) Структурная схема3) Сервисный соединитель, микрофон, питание4) Клавиатура, дисплей,подсветка, динамик, виброзвонок5) Разъем SIM-карты, фильтры6) Контроллер питания и интерфейсов, часы реального времени7) Системный микроконтроллер и цифровой сигнальный процессор8) Память FLASH и SRAM . ..
Схемы смартфона Nokia N79	Nokia N79	В архиве принципиальные электрические схемы смартфона Nokia N79:1) Принципиальная электрическая схема. Трансивер2) Принципиальная электрическая схема. Контроллер питания. Контроллер аудиоинтерфейса. Музыкальный синтезатор и УМЗЧ3) Электромонтажная схема главной платы (Тор)4) Электромонтажная схема главной платы (Bottom)5) Принципиальная э…
Принципиальная электрическая схема сотового телефона Siemens M55	Siemens M55	Предлагается принципиальная электрическая схема сотового телефона Siemens M55:1) Специализированная интегральная микросхема питания (ASIC) D3612) Микроконтроллер и цифровой процессор D173) Кварцевый генератор Z950 (26 МГц). Усилитель мощности передатчика Z9004) Трансивер D800. Задающий генератор приемника/передатчика D890. ГУН Z85C5) Меха…

Страницы:1  2  3

Принципиальные схемы современных телефонных аппаратов.

Как читать схемы мобильных телефонов

Простая схема подключения двух стареньких телефонных аппаратов для организации двухсторонней линии связи.Вышло так, что после обмена квартиры два простых дисковых телефонных аппарата стали лишними. В новой квартире не было телефонной точки, да никто об этом и не жалел — у всех сотовые.

Аппараты так и лежали в кладовке несколько лет, пока не понадобилось организовать двухстороннюю связь между гаражом и дачным домиком (оба объекта на одном участке).

Принципиальная схема

И так, схема типового телефонного аппарата показана на рисунке 1. В1 и М1 это составляющие телефонной трубки -угольный микрофон и электромагнитный капсюль. F1 — звонок. S1, S2 — номеронабиратель, пока его не трогают S1 замкнут, а S2 разомкнут.

А когда набирают номер, S2 замыкается, а S1 размыкает цепь столько раз, сколько единиц набранной цифре, например, крутанули «9» — разомкнул линию девять раз. S3 — это рычажный переключатель.

Рис. 1. Принципиальная схема типового телефонного аппарата.

Когда трубка висит он в таком положении, как на схеме, то есть, подключает к линии звонок. А когда трубку снимаем вместо звонка он подключает трубку. Задача в том, как соединить эти две схемы между собой.

Поискав в интернете нашел несколько вариантов, но все они с дополнительными вызывными кнопками. Либо сложные схемы на цифровых микросхемах, — индивидуальные мини-АТС.

В упрощенном виде, телефонная линия представляет собой источник постоянного тока напряжением около 60 V с внутренним сопротивлением около 1000 Ом.

Когда идет сигнал вызова она превращается в источник переменного напряжения около 100V с таким же внутренним сопротивлением. То есть, в принципе, чтобы «поговорить» нужно соединить телефонные аппараты как на рисунке 2.

Рис. 2. Простейшая схема соединения двух телефонных аппаратов.

Но теперь стает вопрос за вызовом. В принципе, он решается даже в такой схеме, особенно с некоторыми простыми моделями телефонных аппаратов, снабженных электронными звонками. Вспомните, что происходит если поднять трубку одного из параллельных телефонов, — звонок второго аппарата звякнет или пискнет.

А если начать набирать номер, то это звяканье или попискивание будет продолжаться все время, пока номер набирают. Так что, вот вам и сигнал вызова, — поднять трубку и набрать «0». Второй аппарат звякнет десять раз. Есть и недостаток, во-первых, не все телефонные аппараты ведут себя таким образом, — это зависит от конструкции конкретного звонкового устройства.

Во-вторых, даже если звук и есть, то он не такой громкий, как обычный вызов. Выходит, что для полноценного вызова нужен источник переменного напряжения.

Самый простой способ подать переменное напряжение по отдельному проводу. Большой проблемы это не создает, потому что сейчас легко купить трехпроводной кабель, — он используется для электропроводки с заземлением и продается в любом магазине электротоваров. К тому же провода у него разноцветные, что не дает перепутать при подключении.

Получается схема, показанная на рисунке 3. Источник питания — готовый трансформатор Т1 с выходным напряжением 42V. Напряжение через выпрямитель на диоде VD2 поступает на конденсатор С1.

Где образуется постоянное напряжение около 60V. Оно через диод VD1 и резистор R1 поступает на телефонные аппараты ТА1 и ТА2.

Рис. 3. Принципиальная схема соединения телефонных аппаратов с возможностью вызова.

Переменное напряжение снимается до выпрямителя и подается на телефонные аппараты через кнопки-переключатели S1 и S2. Если нажимаем на S1 переменное напряжение поступает на ТА2, который находится в состоянии повешенной трубки, и поэтому звонит.

Если нажимаем S2 переменное напряжение поступает теперь на ТА2, который находится в состоянии повешенной трубки и звонит. Таким образом, чтобы вызвать абонента ТА2, абонент ТА1 нажимает кнопку S1, отпускает её и слушает ответ. Чтобы вызвать абонента ТА1, абонент ТА2 делает тоже самое, но нажимает кнопку S2.

Детали и конструкция

Кнопки S1 и S2 можно установить в корпусах телефонных аппаратов, — там обычно очень много свободного места. Трансформатор Т1 готовый, можно использовать любой трансформатор со вторичным напряжением от 36 до 50V. Трансформатор может быть даже самым маломощным, — ток нагрузки в этой схеме не более 50 мА.

ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ЗАРУБЕЖНЫХ ТА

Схема, представленная на рис. 4.7 применяется в телефонах-трубках и практически не встречается в ТА настольного типа. Единственным достоинством этой схемы является простота. Все остальное, к сожалению, — недостатки. Транзисторы VT2, VT3 с резисторами R9, R10, R11 представляют собой схему импульсного ключа, работа которого была рассмотрена в разделе 3.4 (рис. 3.34). Транзистор VT2 в этой схеме дополнительно согласует выходной сигнал микрофона со входом транзистора VT4, который усиливает сигнал микрофона по току. Транзистор VT3 работает в ключевом режиме и никаких других функций не выполняет.

Из-за отсутствия усилителя принимаемого сигнала с линии слышимость в ТА, использующих такую схему, достаточна низкая. Устранить этот недостаток можно применив динамическую головку, но в этом случае ослабнет сигнал микрофона. Схема такого типа может использоваться только с теми ИС ЭНН, выход ИК которых выполнен с открытым стоком. Она отличается от других схем повышенным напряжением линии в разговорном режиме (10 — 15 В).

Напряжение питания (порядка 3 В) электретного микрофона снимается с резистора R14. Конденсатор С5 в цепи динамической головки BF1 — разделительный.

На рис. 4.8 приведена схема, которая наиболее часто встречается в ТА настольного типа и телефон-трубках производства стран Юго-Восточной Азии. Схема применяется с различными микросхемами номеронабирателя (KS5805A, KS5851, UM9151-3 и т. п.). Функциональные узлы этой схемы подробно рассмотрены в соответствующих главах.

На рис. 4.9 приведена схема ТА с дополнительной памятью на 10 номеров. Порядок работы с дополнительной памятью описан в разделе 2.8. Работа ИК описана в разделе 3.4 (рис. 3.34). Разговорный узел выполнен по типу схемы, приведенной на рис. 3.36 раздела 3.5. Довольно часто в этой схеме применяется и разговорный узел, приведенный на рис.

3.38.

На рис. 4.10 представлена схема телефона «БЕЛОГРАДЧИК» производства Болгарии с дополнительной памятью на 10 номеров. Схема имеет хорошие характеристики разговорного узла. Стабилитрон VD5 — защитный. Диод VD9 в

азговорном режиме блокирует импульсный ключ, поскольку в этом режиме на выходе NSI (вывод 9) ИС DD1 напряжение «высокого» уровня.

Во время набора номера разговорный узел отключается транзисторами разговорного ключа VT1, VT2. Катод диода VD9 при этом отключается от нулевого провода, разрешая работу импульсного ключа выполненного на транзисторах VT3, VT4.

Питание ИС обеспечивается диодами VD6 — VD8, VD11.

На рис. 4.11 приведена схема ТА с режимом «HOLD».

Этот режим работает следующим образом. В разговорном режиме, когда трубка снята, транзисторы VT1,VT2 — заперты. При нажатии кнопки «HOLD» открывается транзистор VT1, который открывает транзистор VT2. Через открытый транзистор VT2, резистор R8, R12 и диод VD10 протекает ток и открывает транзистор VT3. Транзистор VT3 шунтирует микрофон ВМ1. Одновременно увеличивается ток через светодиод VD16, яркость свечения которого увеличивается.

Теперь, если уложить трубку на аппарат, переключатель SB1 вернется в исходное состояние, показанное на схеме. При этом подключение к линии будет удерживаться по цепи: открытый транзистор VT2, резистор R8, диод VD11, светодиод VD16. В атом режиме можно перейти к параллельному телефону и продолжить разговор.

При снятии трубки на параллельном телефоне, последний подключается к линии, и являясь дополнительным сопротивлением, понижает напряжение линии. Так как напряжение на конденсаторе С2 в этот момент не изменилось, то больший потенциал на базе транзистора VT2 закрывает его и первый телефон отключается от линии.

На рис. 4.12 приведена схема ТА с частотным набором. По своему построению схема весьма сходна со схемой, приведенной на рис. 4.8 и отличается от неё лишь тем, что управление работой АТС осуществляется многочастотным кодом 2 из 8, а не посылками напряжения постоянного тока.

На рис. 4.13 представлена схема ТА, выполненного на базе микросхемы UM9151. Напряжение смещения на выходе импульсного ключа с открытым стоком (вывод 9) подаётся с логического выхода разговорного ключа ИС (вывод 13) через резистор R16. Такое включение ИК исключает непосредственное воздействие напряжения линии на выход ИК ИС, что снижает вероятность выхода микросхемы номеронабирателя из строя.

На рис. 4.14 приведена схема телефонного аппарата «GALAX» модели UP-722ТР. Корпус ТА выполнен из прозрачной пластмассы. При поступлении сигнала индукторного вызова разноцветные неоновые лампочки LP1 — LP5 выполняют функцию световой индикации вызова. В разговорном режиме и во время набора номера светодиоды LED1 и LED2 осуществляют подсветку клавиатуры телефона.

В ТА, схема которого приведена на рис. 4.15, предусмотрена возможность работы как в импульсном (PULSE), так и в частотном (TONE) режимах. Порядок программирования ИС НМ9112А рассмотрен в разделе 2.9. Разговорный узел ТА состоит из двух независимых узлов, один из которых обеспечивает работу с трубкой, другой — режим «HANDSFREE» , т.

е. работу со встроенными в корпус ТА микрофоном и динамической головкой, что дает возможность вести разговор по телефону не снимая трубки и иметь свободные руки.

В левом, по схеме, положении переключателя SW1.2 подключена телефонная трубка, в правом осуществляется режим «HANDSFREE».

На рис. 4.16 приведена типовая электрическая принципиальная схема ТА марки Tel 01 и FеТАр фирмы «SIEMENS». Основное отличие схемы в том, что импульсный ключ выполнен на р-канальном высоковольтном полевом транзисторе BSS92 (отечественный аналог — КП402А, выпускаемый АО «СВЕТЛАНА» в г. С. Петербурге). ИС разговорного узла PSB4500 функционально не отличается от ИС ТЕА1068, подробно рассмотренной в главе 3. ИС PSB8510-1 представляет собой тонально-импульсный номеронабиратель, работа которого программируется выводами 9 и 20 (подключением к плюсу питания, общему выводу или остаются неподключенными). Подключением Р1 и Р2 по схеме рис. 4.16 задаётся по умолчанию импульсный режим работы ИС, импульсный коэффициент 1,5 и программируемая пауза при наборе номера 3 с.

Подробно телефонные микросхемы фирмы SIEMENS» будут рассмотрены в следующем издании.

Работа узлов схем, приведенных на рис. 4.17 — 4.19, подробно описана в соответствующих разделах.

В состав телефонных аппаратов, предназначаемых для работы в телефонных сетях, входят следующие обязательные элементы: микрофон и телефон, объединенные в микротелефонную трубку, вызывное устройство, трансформатор, разделительный конденсатор, номеронабиратель, рычажный переключатель. На принципиальных электрических схемах телефонный аппарат обозначают буквой Е.

Кратко рассмотрим назначение основных элементов телефонного аппарата.

Микрофон служит для преобразования звуковых колебаний речи и электрический сигнал звуковой частоты. Микрофоны могут быть угольными, конденсаторными, электродинамическими, электромагнитными, пьезоэлектрическими. Их можно классифицировать на активные и пассивные. Активные микрофоны непосредственно преобразуют звуковую энергию в электрическую. В пассивных же микрофонах звуковая энергия преобразуется в изменение какого-либо параметра (чаще всего — емкости и сопротивления).

Для работы такого микрофона обязательно требуется вспомогательный источник питания.

В массовых телефонных аппаратах применяют, как правило, угольные микрофоны, в которых под действием звуковых волн изменяется электрическое сопротивление угольного порошка, находящегося под мембраной. Наиболее широко используют микрофонные капсюли типов МК-10, МК-16, обладающие достаточно высокой чувствительностью (в описываемых устройствах применены в основном угольные микрофоны). На принципиальных схемах микрофон обозначают латинскими буквами ВМ.

Следует отметить, что в последнее время ряд телефонных аппаратов оснащают также конденсаторными микрофонами типов МКЭ-3, КМ-4, КМ-7.

Телефоном называют прибор, предназначенный для преобразования электрических сигналов в звуковые и рассчитанный для работы в условиях нагрузки на ухо человека. В зависимости от конструктивных особенностей телефоны подразделяют на электромагнитные, электродинамические, с дифференциальной магнитной системой и пьезоэлектрические.

В телефонных аппаратах наибольшее распространение получили телефоны электромагнитного типа. В таких телефонах катушки закреплены неподвижно. Под действием протекающего в катушках тока возникает переменное магнитное поле, приводящее в движение подвижную мембрану, которая и излучает звуковые колебания. В современных телефонных аппаратах применяют в

основном телефонные капсюли типа ТК-67, а в аппаратах устаревших конструкций — также ТК-47 и ТА-4.

Полоса рабочих частот для микрофонов и телефонов, используемых в телефонных аппаратах, составляет примерно 300…3500 Гц. На принципиальных схемах телефон обозначают латинскими буквами BF.

Для удобства пользования микрофон и телефон объединены в микротелефонной трубке.

Вызывное устройство служит для преобразования вызывного сигнала переменного тока в звуковой сигнал. Применяют электромагнитные или электронные вызывные устройства. Первое из них представляет собой одно- или двухкатушечный звонок. Звуковой сигнал образуется в результате удара бойка о звонковые чашки. Протекающий в катушках ток частотой 16…50 Гц создаст переменное магнитное поле, которое приводит в движение якорь с бойком. Как правило, в телефонных звонках используют постоянные магниты, создающие определенную полярность магнитопровода, поэтому такие звонки называют поляризованными. Сопротивление обмоток звонка постоянному току составляет 1,5…3 кОм, рабочее напряжение 30…50 В. На принципиальных схемах звонок обозначают латинскими буквами НА.

Электронное вызывное устройство преобразует вызывной сигнал в звуковой тональный сигнал, который может имитировать, например, пение птицы. В качестве акустического излучателя при этом используют телефон или пьезоэлектрический вызывной прибор ВП-1. Такие вызывные устройства применяют, например, в современных телефонных аппаратах ТА-1131 «Лана», ТА-1165 «Стелла» и др. Электронные вызывные устройства выполняют на транзисторах.

Трансформатор телефонного аппарата предназначен для связи отдельных элементов разговорной части и для согласования их сопротивлений с входным сопротивлением абонентской линии. Он, кроме того, позволяет устранять так называемый местный эффект, о чем будет сказано ниже. Трансформаторы изготавливают с отдельными обмотками или в виде автотрансформаторов.

Разделительный конденсатор служит элементом подключения вызывного устройства к абонентской линии в режиме ожидания и приема вызова. При этом обеспечивается практически бесконечно большое сопротивление телефонного аппарата постоянному току и малое сопротивление — переменному. В телефонных аппаратах применяют разделительные конденсаторы типов МБМ, К73-П емкостью 0,25…1 мкф и на номинальное напряжение 160…250 В.

Номеронабиратель обеспечивает подачу импульсов набора номера в абонентскую линию с целью установления требуемого соединения. Импульсы служат для периодических замыканий и размыканий линии. В современных телефонных аппаратах применяют механические и электронные номеронабиратели. Дисковый механический номеронабиратель имеет диск с десятью отверстиями. При вращении диска по часовой стрелке заводится пружина механизма номеронабирателя. После отпускания диска он вращается в обратную сторону под действием пружины, при этом происходит периодическое размыкание контактов, коммутирующих абонентскую линию. Необходимая скорость и равномерность вращения диска достигаются наличием центробежного регулятора или фрикционного механизма. Формирование импульсов при свободном движении диска обеспечивает их стабильную частоту и необходимый интервал между импульсными посылками, соответствующими двум соседним цифрам набираемого номера. Необходимый интервал обеспечивается благодаря тому, что число размыканий импульсных контактов всегда выбирается на одно-два больше, чем требуется подать импульсов в линию. Этим обеспечивается гарантированная пауза между пачками импульсов (0,2…0,8 с). При этом указанные лишние импульсы в линию нс поступают, поскольку в это время импульсные контакты шунтируются одной из групп контактов номеронабирателя. Имеются также контакты, замыкающие телефон при наборе номера, чтобы исключить неприятные щелчки. Частота импульсов, формируемых номеронабирателем, должна составлять (10±1) имп. /с. Число проводов, соединяющих номеронабиратель с другими элементами телефонного аппарата, может быть 3 — 5.

Электронные номеронабиратели, которыми комплектуются многие современные телефонные аппараты (например, ТА-5, ТА-7, ТА-101), выполнены на интегральных микросхемах и транзисторах. Набор номера осуществляют нажатием кнопок клавиатуры — так называемой тастатуры. Поскольку скорость нажатия кнопок может быть сколь угодно большой, в среднем на наборе одной цифры номера экономится 0,5 с. Кроме того, тастатурные номеронабиратели предоставляют пользователям различные удобства, экономящие время:

запоминание последнего набранного номера, возможность запоминания нескольких десятков номеров и др. Питание электронных номеронабирателей осуществляется как от абонентской линии, так и от сети напряжением 220 В через блок питания.

Рычажный переключатель обеспечивает подключение к абонентской линии вызывного устройства телефонного аппарата в нерабочем состоянии (микротелефонная трубка лежит) и разговорных цепей или номеронабирателя в рабочем состоянии (трубка снята). Рычажный переключатель представляет собой группы из нескольких переключающих контактов, срабатывающих при снятии телефонной трубки.

Кроме перечисленных элементов в состав телефонного аппарата входят также резисторы, конденсаторы, диоды, транзисторы, образующие разговорную цепь аппарата.

Рассмотрим устройство телефонного аппарата (ТА) в целом.

При работе телефонного аппарата в разговорном режиме возникает местный эффект, т.е. прослушивание собственной речи в телефоне аппарата. Местный эффект объясняется тем, что ток, протекающий через микрофон, поступает нс только в абонентскую линию, но и в собственный телефон. Для устранения этого нежелательного явления в современных телефонных аппаратах используют противо-местные устройства.

Существуют различные типы подобных устройств. Рассмотрим одно из них — противоместное устройство мостового типа (рис. 1).

Микрофон ВМ1, телефон BF1, балансный контур Zб и линия Zл связаны между собой обмотками трансформатора Т1: линейной I, балансной II и телефонной III. Во время разговора, когда сопротивление микрофона изменяется, разговорные токи звуковой частоты протекают по двум цепям: линейной и балансной. Из схемы видно, что токи, протекающие через обмотки I и II, суммируются с противоположными знаками, поэтому ток в обмотке 111 будет отсутствовать в том случае, если токи в линейной и балансной обмотках равны по величине. Это достигается соответствующим выбором элементов балансного контура Zб, параметры которого зависят от параметров линии Zл. Сопротивление линии содержит активную и емкостную составляющие, поэтому балансный контур выполняют из резисторов и конденсаторов.

Полное устранение местного эффекта достигается только на одной определенной частоте и определенных параметрах линии, что в реальных условиях невыполнимо, поскольку речевой сигнал содержит широкий спектр частот, а параметры линии изменяются в широких пределах (зависят от удаленности абонента от АТС, переходных сопротивлений и емкостей в кабелях и др.), поэтому на практике местный эффект не уничтожается полностью, а только ослабляется.

Рассмотрим схему телефонного аппарата ТА-72М-5 (рис. 2), предназначенного для работы в городских сетях. Его коммутационно-вызывную часть образуют рычажный переключатель SA1, звонок НА1, разделительный конденсатор С1 и номеронабиратель SA2. Разговорная часть телефонного аппарата состоит из телефона BF1, микрофона ВМ 1, трансформатора Т 1, балансного контура (конденсаторы С1 и С2, резисторы R1—R3) и ограничительных диодов VD1, VD2. Разговорная часть выполнена по противоместной схеме мостового типа.

В исходном состоянии контактов рычажного переключателя SA1 и номеронабирателя SA2, показанном на схеме, к линии подключены последовательно соединенные между собой звонок НА1 и конденсатор С1, а разговорная часть отключена. При появлении вызывного напряжения на зажимах 1 и 4 телефонного аппарата ток протекает по цепи: зажим 1 — перемычка — зажим 3 — обмотка звонка — нормально замкнутые контакты SA1.2 рычажного переключателя — конденсатор С1 — зажим 4. (Направление тока выбрано условно — с таким же успехом его можно было бы считать протекающим от зажима 4 к зажиму 1. ) Услышав звонок, абонент снимает трубку. При этом контакты SA1.1 и SA1.2 переключаются в другое положение, отключая вызывную цепь и подключая к линии разговорную цепь. Сопротивление постоянному току между зажимами 1 и 4 изменяется от очень большого (сотни килоом — мегаомы) до относительно малого (сотни ом), это фиксируется приборами телефонной станции, и они переключаются в разговорный режим.

При наборе номера контакты SA2.1 номеронабирателя находятся в замкнутом состоянии во время прямого и возвратного вращения диска, что обеспечивает шунтирование разговорной цепи и исключает прослушивание щелчков в телефоне. При возвратном вращении диска номеронабирателя контакты SA2.2 разрывают линейную цепь, и приборы станции по числу таких размыканий фиксируют номер вызываемого абонента.

Диоды VD1 и VD2 ограничивают выбросы напряжения на обмотках телефона и исключают резкие звуки, неприятные для уха.

Для работы в сетях телефонных станций ручного обслуживания используют телефонные аппараты без номеронабирателя. Схема одного из таких аппаратов (типа ТА-68ЦБ-2) показана на рис. 3. Основным отличием его от предыдущего аппарата является отсутствие контактов номеронабирателя и одной группы контактов рычажного переключателя, в связи с чем звонок и конденсатор С1 остаются подключенными к линии и в разговорном режиме. Однако они практически нс оказывают влияния на работу телефонного аппарата в таком режиме.

В устройствах телефонной связи, которые описаны в этой книге, можно использовать выпускаемые промышленностью телефонные аппараты как с номеронабирателем (ТА-68, ТА-72М-5, ТА-1146 и др.), так и без него (ТА-68ЦБ-2 и другие аналогичные). Но телефонные аппараты без номеронабирателя годятся только для телефонных коммутаторов с ручным управлением. Если в распоряжении радиолюбителя имеется телефонный аппарат, у которого исправны лишь трубка и звонок, его также можно использовать. В этом случае соединение элементов осуществляют в соответствии со схемой, приведенной на рис. 4. Конденсатор С1 — типа К73-17, МБМ, МБГО. Следует отметить, что в таком телефонном аппарате в полной мере будет проявляться местный эффект, но ради простоты можно несколько поступиться удобством.

Рассмотрим кратко, каким образом осуществляется коммутация телефонных линий в городских АТС. С 1876 г., когда шотландец А.Г.Белл изобрел первый в мире двухпроводный телефон, принцип телефонной связи нс претерпел существенных изменений.

Схема организации телефонной связи между двумя абонентами показана на рис. 5. Ток питания телефонных аппаратов El, E2 про-

ходит через дроссели L1 и L2. Дроссели необходимы для того, чтобы не происходило замыкание разговорного (переменного) тока через источник питания постоянного тока Uпит, внутреннее сопротивление которого очень мало и составляет доли ома. Источник постоянного тока принято называть центральной батареей (ЦБ). Дроссели L1 и L2 имеют относительно небольшое сопротивление постоянному току (обычно не более 1 кОм). Индуктивность дросселей достаточно велика и в диапазоне частот разговорных токов (300. ..3500 Гц) создаст столь значительное сопротивление разговорному (переменному) току, что он практически не ответвляется в ЦБ и протекает в контуре между аппаратами Е1 и Е2. На АТС в качестве дросселей обычно используются обмотки двухобмоточных реле, причем эти реле одновременно служат для получения сигнала о вызове станции абонентом и сигнала окончания разговора (отбоя).

Индуктор формирует переменное вызывное напряжение частотой 16…50 Гц, которое приводит в действие вызывное устройство нужного телефонного аппарата.

Коммутация абонентов первоначально выполнялась на АТС вручную, затем стали использовать шаговые искатели, а в настоящее время коммутация осуществляется квазиэлектронным или электронным способом. Устройства коммутации АТС управляются импульса

ми постоянного тока, которые создаются номеронабирателем телефонного аппарата при наборе абонентом цифр номера вызываемого абонента.

Рисунок 6 иллюстрирует простейший принцип установления соединения на АТС. Телефонный аппарат первого абонента Е1 подключен к ЦБ (Uпит) через обмотки двухобмоточного реле К1. При снятии первым абонентом микротелефонной трубки аппарата Е1 реле К1 срабатывает и контактами К 1.2 подаст питание на обмотку реле К2. Это реле устроено таким образом, что отпускание якоря происходит не сразу после снятия напряжения с его обмотки, а с некоторой задержкой (в данном случае эта задержка составляет около 0,1 с). Контакты реле К2.2 подготавливают цепь питания шагового искателя КЗ. При наборе абонентом Е1 номера вызываемого абонента цепи питания обмоток реле К1 будут прерываться контактами номеронабирателя телефонного аппарата Е1 (это происходит при возвратном движении диска номеронабирателя). Контактами К1.1 подаются импульсы питания на обмотку шагового искателя КЗ соответственно цифре номера вызываемого абонента. По окончании вращения диска номеронабирателя телефонного аппарата Е1 контакты шагового искателя соединят линию вызывающего абонента с линией вызываемого, после чего абоненты смогут вести разговор.

Когда по окончании разговора абонент положит микротелефонную трубку на аппарат Е1, реле К1 отпустит, его контакты К 1.2 разомкнут цепь питания реле К2, которое спустя 0,1 с также отпустит. При этом через контакты К2.1, КЗ.4 и КЗ.3 будет подано питание на обмотку шагового искателя КЗ. Контакт КЗ.4 скользит по сплошной ламели шагового искателя и разомкнется только тогда, когда шаговый искатель придет в исходное состояние. Контакт КЗ.3 — это самопрерывающий контакт шагового искателя, который прерывает цепь питания обмотки шагового искателя при притяжении якоря к сердеч-

нику. Благодаря этому контакту на обмотке КЗ формируется серия импульсов, которые последовательно устанавливают контакты КЗ.1 и КЗ.2 в исходное положение.

Четкость работы абонентских реле и шагового искателя зависит от времени размыкания контактов номеронабирателя, которое не должно превышать 0,1 с. В противном случае при размыкании контактов К 1.2 реле К2 не сможет удержать якорь, и соединения не произойдет. Поэтому параметры номеронабирателей телефонных аппаратов должны соответствовать следующим требованиям:

1) частота импульсов номеронабирателя 10±1 имп/с;

2) период повторения импульсов 0,95…0,105 с;

3) пауза между сериями импульсов не менее 0,64 с;

4) отношение времени размыкания к времени замыкания импульсного контакта номеронабирателя, называемое импульсным коэффициентом, в зависимости от типа АТС 1,3…1,9.

Центральная батарея АТС осуществляет питание линий абонентов постоянным напряжением Uпит = 60 В. При снятии микротелефонной трубки телефонного аппарата линия АТС оказывается нагруженной на внутреннее сопротивление телефонного аппарата, в результате напряжение на зажимах линии падает до 10…20 В (в зависимости от удаленности абонента от АТС и типа применяемого аппарата). Внутреннее сопротивление телефонного аппарата при снятой трубке может составлять 200…800 Ом, а рабочий (разговорный) ток через аппарат — 20…40 мА. Приведенное к гнездам абонента сопротивление АТС, которое включает сопротивления линии, обмоток реле К1 (см. рис. 5) и внутреннее сопротивление центральной батареи, может составлять от 600 Ом до 2 кОм.

Для телефонного аппарата с дисковым номеронабирателем набор номера абонента осуществляется следующим образом: при вращении

диска по часовой стрелке до пальцевого упора контакты номеронабирателя замыкают линию, а при возвратном вращении линия размыкается такое число раз, которое соответствует набранной цифре. На рис. 7 показана временная диаграмма работы телефонного аппарата.

В качестве вызывного сигнала на АТС используется переменное напряжение 80…120 В частотой 16…30 Гц.

В устройствах телефонной связи, описанных в книге, применяют два способа соединения линий телефонных аппаратов: параллельное и последовательное (рис. 8).

Схема с параллельным соединением телефонных аппаратов была рассмотрена выше (рис. 5). Отличие схемы, приведенной на рис. 8,а, состоит в том, что вместо двух катушек индуктивности включен стабилизатор тока СТ, т.е. двухполюсник, ток через который сохраняется неизменным при изменении параметров внешней цепи в определенных пределах.

В любом случае справедливо соотношение L1 + L2 = L= const. поэтому изменение тока в цепи первого абонента вызывает точно такое же изменение тока в цепи второго абонента, но с противоположным знаком. При этом обеспечивается максимально возможная громкость разговора. Практически в переговорных устройствах вместо стабилизатора тока можно использовать резистор сопротивлением 1…5 кОм, однако следует учесть, что при этом громкость разговора несколько снизится.

На рис. 8,6 приведена схема последовательного соединения телефонных аппаратов. При таком соединении разговорный ток одного аппарата полностью протекает через второй аппарат, что обеспечивает максимально возможную громкость разговора (при данных условиях).

Следует заметить, что в городских АТС последовательный способ соединения линий телефонных аппаратов нс используется из-за сложности коммутации аппаратов. (В книге данный способ применяется в переговорных устройствах и коммутаторах с ручным управлением.)

Полезное для мобильников

Для тех кто проживает в сельской местности быстрый интернет до сих пор всего лишь мечты, но до воплощения их в реальность всего один шаг. Для этого нужно лишь собрать одну из рассмотренных конструкций 3G антенны и чувствовать себя комфортно во всемирной паутине

Odin Multi Downloader — для прошивки смартфонов на андройд платформе; Sim Lock 3.10 для разблокировки многих моделей мобильников; Sim Scan и Woron Scan для считывания данных с ваших симок и куча других полезных утилит

Схема телефона основные узлы

1. Процессор . Обычно он обозначается на чертежах как CPU или RAPIDO, RAP именно он и является главным мозгом вашего мобильника.

2. Флешка это самая обычная карта памятиобозначается в сервисных инструкциях словом flash. Также встречаются обозначения mem, memory. Она обычно прямоугольной формы и может сильно отличаться как габаритами, так и объемом.

3. Контролер питания . Он может отмечаться на схемах мобильника как betty, retu, tahvo или UEM. Внешне они выглядят как маленькие квадратные микросхемы.

4. Так же, помимо всего прочего, в любом мобильнике находится передатчик и приемник RF chip & GSM FEM. При замене передатчиков следует быть весьма осторожным. Некоторые могут быть схожи внешне, однако отличаться разными последними цифрами в маркировке.

5. Некоторые схемы мобильных устройств содержат также терморезистор и предохранитель . Но эти детали встречаются не во всех марках мобильников.

Если ваш мобильный телефон перестал включаться необходимо найти причину и предпринять попытки к ее устранению. Все неисправности данного вида можно условно поделить на проблемы програмного и аппаратного характера.

Мой хороший знакомый притащил уже порядком устаревший мобильник и попросил поменять клавиши. Модель аппарата самсунг SVG-X680, разобрав его в соответствии со схемой я приступил к ремонту и востановил кнопки с помощью обычного супер клея.

Если ваш мобильный помощник перестал видеть сим-карту то проблема находится либо в самой SIM, либо в телефоне. Первое, предположение легко исключить — путем замены карты на рабочую, второе куда более обширное и в некоторых случаях для его решения потребуются хорошие радиолюбительские навыки.

Думаю абсолютно любой хочет, что бы новый мобильный телефон служил нам долго и обладал отличным внешним видов. Для защиты от различных царапин и трещин дисплея мобильного телефона или смартфона рекомендуется использовать специальную защитную пленку на экран мобильника.

Рассмотрим подробный порядок действий и алгоритм разборки мобильника Nokia 6120 в достаточно типовом случае замены разговорного динамика.

При экмплуатации мобильника могут появиться проблемы с его подсветкой. Она может просто не работать, бывают проблемы когда подсветка наооборот самопроизвольно включается, или гаснет очень быстро. Здесь я буду выкладывать различные случаи из практики ремонта мобильных телефонов с данной неисправностью.

При эксплуатации любого телефона всегда может произойти такая непредвиденная неприятность, как попадание воды в мобильный телефон. К сожалению, случится это может с каждым из нас, как бы человек не был аккуратен.

Неисправность при которой мобильный телефон самопроизвольно отключается может произойти после сырой или неудачной прошивки, падения или попадания жидкости, а также неисправности аккумулятора.

Простые конструкции подставки для мобильного телефона, используемые для фиксации положения iPhone или аналогичного смартфона относительно поверхности. Эта телефонная подставка может применяться при частых видеозвонках через Skype или просмотре видео в дороге.

Случается, что зарядное устройство мобильного телефона перестает работать в самый неудобный момент. Из-за того, что со временем ухудшаются свойства радиокомпонентов, перетираются провода и окисляются контакты, Вот это и произошло с одной древней зарядкой мобильного телефона Samsung E700.

Считается, что самое слабое место современных мобильных телефонов – это разъемы. Они изнашиваются почти у любой модели и причем достаточно быстро. При ежедневной эксплуатации смартфона, контакты разъема приходят в негодность в течение 2-3 лет. Но впадать в отчаянье не нужно, решить возникшую проблему можно заменой системного разъема.

Проблема с камерой достаточно распространенная поломка на мобильном телефоне или смартфоне. Самостоятельно устранить ее не так и просто, но при наличии определенных радиолюбительских навыков вполне возможно. В рамках статьи разберем практические примеры решения проблемы, когда не работает камера телефона.

Существует множество причин, почему не работает кнопка мобильного телефона. Возможно вследствие неаккуратного использования забилась грязь под кнопку. Очень часто причиной поломки кнопок является попадание влаги в аппарат или произошел программный сбой в системе

Если ваш телефон перестал заряжаться, то прежде чем приступить к его разборке и поиску неисправностей нужно сделать несколько простых манипуляций. После которых есть шанс, что мобильник оживет.

Причина потери заряда может быть как аппаратного так и программного характера. Так некоторые приложения оказывают очень большую нагрузку на аккумулятор смартфона, так запущенный Skype для Android даже в фоновом режиме может посадить батарею меньше чем за день.

Пропаданием звука на телефоне считается полное отсутствие звуковых сигналов или если во время разговора постоянно слышатся посторонние шумы и скрипы, а также когда голос собеседника периодически изменяется и слышны потрескивания.

У современных телефонов Различим два вида поломок экрана: на экране не отображается изображение и картинка видна, но очень плохо, т.е пропала подсветка дисплея.

Устройство емкостного и резистивного сенсорного экрана

Большинство современных мобильных устройств, такие как смартфоны, мобильники, планшетные компьютеры, электронные читалки имеют сенсорный дисплей. Такой сенсорный экран, или просто тачскрин есть ничто иное как типовое устройство ввода-вывода, реагирующее на прикосновения к нему и способное отследить координаты точки прикосновения.

Когда виброзвонок на телефоне перестает работать, это доставляет много неудобств. Виброзвонок очень удобная функция телефона, от которой не так уж и просто отказаться в случае появления подобной неисправности. Именно о решение проблемы виброзвонка в мобильном телефоне мы и поговорим в рамках данной статьи.

В некоторых жизненных моментах требуется узнать о наличие активного мобильного телефона рядом, например, во время проведении экзаменов. Или плохо слышащего человека оповестить о приходе СМС. Для этих случаев нам и понадобится индикатор звонка мобильного телефона. Такой детектор можно легко собрать своими руками на базе простой схемы, даже с начальными радиолюбительскими навыками.

Не смотря на то, что в радиолюбительской литературе описано достаточно много схем электронных телефонных аппаратов, все они представляют собой достаточно сложные многофункциональные конструкции, и среди них практически нет описания примитивных аппаратов, таких что можно сделать за один вечер на основе неисправного обычного электромеханического аппарата, или узлы которых можно было бы использовать при ремонте и модернизации таких аппаратов.

Принципиальная схема наиболее простого электронного телефонного аппарата с механическим дисковым номеронабирателем показана на рисунке 1. Схема выполнена всего на трех транзисторах, но несмотря на простоту она обеспечивает полную совместимость с АТС, применяемыми в нашей стране.

Вызывной генератор на транзисторе VT3 сделан по схеме, получившей широкое распространение в простых телефонах-трубках. Этот простой генератор использует в качестве частото-задающего резонансного элемента и одновременно в качестве звукоизлучателя пьезоэлектрический зуммер BQ1 с тремя выводами (зуммер взят от неисправного телефона-трубки зарубежного производства, но понятно, что можно использовать и отечественный типа ЗП-1, ЗП-З). Вызывной генератор постоянно подключен к телефонной линии и не отключается при поднятии трубки, при наборе номера он «щелкает».

SA1 — рычажный переключатель, на схеме он показан при снятой трубке. SA2 — два коммутатора стандартного дискового номеронабирателя. Контакты SA2.1 создают импульсы во время набора номера (они замкнуты когда диск не крутится, а при его обратном вращении размыкаются столько раз, сколько нужно передать в линию наборных импульсов). Контакты SA2.2 пока диск не крутится разомкнуты, но когда он вращается как в одну так и в другую стороны они замкнуты.

Размыкаются как только диск возвращается в исходное состояние. Обычно телефоны-трубки и другие простые телефонные аппараты зарубежного производства строятся по схеме, при которой формирование наборных импульсов производится прерыванием тока в цепи питания разговорного усилителя.

В результате амплитуда наборных импульсов иногда получается недостаточной и АТС выполняет неправильный набор номера. В этом и кроется основная причина плохой совместимости импортных ТА с отечественными АТС. В данном случае при наборе номера линия ключуется не на разговорный усилитель, а на коротко-замкнутые контакты SA2.2, которые замкнуты все время пока вращается наборный диск.

После того как номер набран или сразу после поднятия трубки при помощи рычажного переключателя SA1 к линии через выпрямительный мост на VD1-VD4 подключается разговорный усилитель на двух транзисторах VT1 и VT2. Использование электретного микрофона со встроенной микросхемой дает возможность обойтись двумя каскадами. На усилителе падает напряжение около 8В, что и приводит к занятости линии. Питание на микросхему электретного микрофона поступает с эмиттерной цепи VT2.

В данной схеме в качестве В1 можно использовать малогабаритный динамик от импортных телефонов-трубок, или обычный элекромагнитный капсюль типа ТК-47.

Разговорный усилитель вместе с мостовым выпрямителем можно смонтировать в корпусе телефонной трубки, а дисковый номеронабиратель и вызывное устройство оставить в корпусе аппарата. Настройка разговорного усилителя сводится к подбору R4 таким образом, чтобы при снятии трубки напряжение в линии падало до 7-10В.

Недостаток схемы, показанной на рисунке 1 состоит в том, что вызывной узел собранный на транзисторе VT3 по такой схеме реагирует не только на поступление вызывных импульсов, но также и на различные импульсные помехи, которые могут иметь место в телефонных сетях, особенно при работе с двумя ТА через коммутатор. В результате зуммер BQ1 постоянно издает короткие негромкие звуки. Схема ТА с вызывным устройством на микросхеме показанная на рисунке 2 лишена этих недостатков.

При подаче вызывного сигнала, его импульсы через гасящий и разделительный конденсатор С1 поступают на выпрямительный мост на VD1-VD4 и параметрический стабилизатор на R1 VD8 С2. В результате на С2 появляется напряжение 12В. Это напряжение питает микросхему D1. На D1 выполнены два мультивибратора по разным схемам и усилитель мощности. На выходе включен пьезоэлектрический зуммер типа ЗП-1.

Рис.2
Мультивибратор на D1.3 и D1.4 вырабатывает импульсы, частота которых зависит от параметров цепей, состоящий из конденсаторов С4 и С5, и резисторов, включенных между входами элементов микросхемы и общим минусом. Таким образом, изменяя сопротивления этих резисторов можно изменять тон звучания зуммера. Для этой цели служит другой мультивибратор на D1.1 и D1.2, который вырабатывает импульсы частотой, примерно, 2-3 Гц. Каждый раз, когда на выходе этого мультивибратора нуль диоды VD9 и VD10 открываются и включают параллельно резисторам R4 и R6 дополнительные R3 и R5 повышая таким образом тон звучания.

Настройка такого вызывного узла сводится к подбору номиналов резисторов R3-R6 так, чтобы получить желаемое звучание. В остальном схема этого ТА такая же как показанная на рисунке 1.

Вызывной узел, показанный на рисунке 2, можно с успехом установить в, практически любой, электромеханический телефонный аппарат. Кроме того, понизив емкость конденсатора С1 до 0,22 мкФ (этот конденсатор должен быть на напряжение не менее 250В) узел можно подключать непосредственно к электросети 220В и использовать его, например, как электронный квартирный звонок, или подключить его параллельно лампочке внутреннего освещения бытового холодильника. Тогда, он будет индицировать открытое состояние двери холодильника.

Схема сотового телефона

Напряжение на выходе примерно 7. Под нагрузкой 0. Возможно, трансформатор имеет дополнительно 2-е обмотки если это не просто проволочки, идущие к экранирующей фольге. Обмотки подседины к «минусу» одним концом. Второй конец никуда не подцеплен. Доработка ЗУ сотового телефона.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• «Электроника и Радиотехника»
• 1.7. Простая схема блокиратора сигналов сети сотовой связи
• Вы точно человек?
• Схема глушилки сотовых GSM телефонов
• Схема датчика излучения сотового телефона
• Кириченко Максим Александрович

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Диагностика мобильных , разбор схем и контрольных точек

«Электроника и Радиотехника»

Итак, блокиратор сигналов работает на частоте МГц хотя бы потому, что мобильные телефоны работают именно на этой частоте, и в схеме используется часть старого блок сотового телефона.

Это еще один важный аргумент в пользу того, чтобы не выбрасывать старые сотовые телефоны — кое-где они могут еще сгодиться. В качестве ГУН используется генератор качающейся частоты. Генератор синхросигналов на частоту 45 МГц используется в качестве генератора помех, он возбуждает размещенный на микросхеме порт местного гетеродина приемника. Чтобы уравнять сопротивления порта гетеродина и генератора синхросигналов, сигнал местного гетеродина приемника проходит через сеть согласования сопротивлений.

Порт гетеродина, являющийся радиочастотным далее — РЧ входом, подсоединяется к антенне, настроенной в резонанс на частоту МГц, а РЧ-выход сначала отправляется на специальный усилитель сигнала, который повышает выходную мощность устройства на 15—16 дБ. Частоты получаемого и отправляемого сигналов всех мобильных телефонов, работающих на частоте МГц, всегда различаются между собой ровно на 45 МГц. Когда устройство блокиратора сотовой связи включено, любой громко говорящий по телефону человек будет слышать лишь свой голос в телефоне, потому что ему или ей будет возвращаться собственный сигнал.

Описанный здесь электронный глушитель сотовой связи блокирует сигналы следящих устройств, которые используют GPS-навигацию автомобиля для слежения и сотовую частоту для записи полученных данных. На рис. Для питания используется батарея с номинальным напряжением 9 В или аккумулятор того же форм-фактора с напряжением 8,4 В. Электрическая схема простого самодельного глушителя сотовой связи. Печатная плата устройства глушителя сигналов сотовой связи. Глава 13 Клуб противников сотовой связи О том, что такое и как расшифровывается традиционное КПСС, знает и стар и млад.

Но вот о существовании аналогичной аббревиатуры в мобильной жизни ведает пока еще лишь ограниченное число людей. Этим материалом мы попытаемся изменить. Оперативная схема и схема-макет электрических соединений электростанций и подстанций Основные требования к оперативным схемам и схемам-макетам изложены в указанной выше в п.

На заготовленных оперативных схемах. Контроль сотовой связи Полные данные о пользователях сети сотовой связи в Польше попали в руки иностранной разведки. С таким сенсационным известием выступила варшавская пресса, утверждающая, что в руки зарубежных шпионов попали не только фамилии, адреса, номера.

Глушители сигналов и их разновидности Подавление сигналов сотовой связи осуществляется за счет постановки заградительной помехи, а помеха эта ставится в зависимости от той частоты, на которой работает сотовый телефон, который нам надо заглушить т.

Способы защиты информации от утечки по каналам сотовой связи Известен ряд способов защиты информации от утечки по каналам сотовой связи. Один из них — организационно-режимные меры, которые должны обеспечить изъятие сотовых телефонов при попытке вноса в.

Зарядное устройство для устройств подавления сотовой связи Устройства подавления сотовой связи, или устройства для защиты информации, работающие в автономном режиме, комплектуются собственными зарядными устройствами. Эти зарядные устройства нельзя назвать. Источники питания устройств подавления сотовой связи и защиты информации Все приведенные выше выкладки верны для новой правильно заряженной батареи.

А если она уже не новая? Если она заряжена неправильно? Что делать? Постараемся разобраться, как устроена. Простая схема блокиратора сигналов сети сотовой связи. Поделитесь на страничке. Похожие главы из других книг.

1.7. Простая схема блокиратора сигналов сети сотовой связи

Для тех кто проживает в сельской местности быстрый интернет до сих пор всего лишь мечты, но до воплощения их в реальность всего один шаг. Для этого нужно лишь собрать одну из рассмотренных конструкций 3G антенны и чувствовать себя комфортно во всемирной паутине. Odin Multi Downloader — для прошивки смартфонов на андройд платформе; Sim Lock 3. Флешка это самая обычная карта памятиобозначается в сервисных инструкциях словом flash. Также встречаются обозначения mem, memory. Она обычно прямоугольной формы и может сильно отличаться как габаритами, так и объемом.

Итак, блокиратор сигналов работает на частоте МГц хотя бы потому, что мобильные телефоны работают именно на этой частоте, и в схеме.

Вы точно человек?

Итак, блокиратор сигналов работает на частоте МГц хотя бы потому, что мобильные телефоны работают именно на этой частоте, и в схеме используется часть старого блок сотового телефона. Это еще один важный аргумент в пользу того, чтобы не выбрасывать старые сотовые телефоны — кое-где они могут еще сгодиться. В качестве ГУН используется генератор качающейся частоты. Генератор синхросигналов на частоту 45 МГц используется в качестве генератора помех, он возбуждает размещенный на микросхеме порт местного гетеродина приемника. Чтобы уравнять сопротивления порта гетеродина и генератора синхросигналов, сигнал местного гетеродина приемника проходит через сеть согласования сопротивлений. Порт гетеродина, являющийся радиочастотным далее — РЧ входом, подсоединяется к антенне, настроенной в резонанс на частоту МГц, а РЧ-выход сначала отправляется на специальный усилитель сигнала, который повышает выходную мощность устройства на 15—16 дБ. Частоты получаемого и отправляемого сигналов всех мобильных телефонов, работающих на частоте МГц, всегда различаются между собой ровно на 45 МГц. Когда устройство блокиратора сотовой связи включено, любой громко говорящий по телефону человек будет слышать лишь свой голос в телефоне, потому что ему или ей будет возвращаться собственный сигнал. Описанный здесь электронный глушитель сотовой связи блокирует сигналы следящих устройств, которые используют GPS-навигацию автомобиля для слежения и сотовую частоту для записи полученных данных. На рис.

Схема глушилки сотовых GSM телефонов

Мы ремонтируем сотовые телефоны и планшеты с года. Ремонт телефонов и планшетов в Курске без посредников за 1 час. За это время накоплен большой опыт и знания в ремонте сотовых телефонов. Сроки ремонта составляют от нескольких минут до нескольких дней.

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

Схема датчика излучения сотового телефона

Добавить в избранное. Передатчик на МГц Таймер выключатель Вт Цифровое автомобильное охранное устройство Бегущие огни на четырех гирляндах Автоматический выключатель освещения Ручной программатор Схема авточасов с расширенными функциями Генератор высоковольтных импульсов. Страницы: 1 2. Назад Вперед. Ру — Все права защищены.

Кириченко Максим Александрович

Заместитель директора по развитию Керимов Ростислав. На сегодняшний день GSM жучки это хит продаж! Самый удобный и самый лучший вариант прослушки — по GSM каналу. Схема очень простая — не нужно сидеть около офиса клиента и быть вычисленным, вся система работает там, где есть сотовая связь, а сегодня она есть везде, такая gsm глушилка и подавитель шума любые диапазоны цифровых сигналов. Предлагаем схему для подавления сигнала сотовой связи в GSM диапазоне. Самодельная схема подавителя для мобильного телефона собрана на устаревшей элементной базе, однако она очень проста в изготовлении и вся элементная база блокиратора есть на рынках. Теоретически дальность подавления данной схемы генератора помех GSM не более 7-и метров.

На основе выбранного метода разработана схема устройства блокировки использования систем сотовой связи (сотового телефона) в школах.

Это значительно уменьшает расход энергии аккумуляторной бата-реи и увеличивает время функционирования как в режиме передачи разговора , так и в режиме приема ожидания. Блок сопряжения прием-передача — это электронный коммутатор, подключающий антенну либо к выходу передатчика, либо ко входу приемника, поскольку сотовый телефон никогда не работает на прием и передачу одновременно. На второй вход поступает сигнал гетеродина f прм с синтезатора частот.

Теперь, когда технологии быстро развиваются, схемы мобильных телефонов быстро развиваются на рынке. В этой статье мы дадим вам подробное объяснение типов схем и принцип чтения принципиальных схем мобильных телефонов. Форма блока используется, чтобы дать приблизительный обзор работы мобильного телефона, чтобы было удобней осваивать структуру и принцип работы мобильного телефона, чтобы понять электрическую схему. Метод чтения электрической схемы мобильного телефона:. Напряжение батареи, как правило, напрямую связано с встроенным блоком питания, усилителем мощности, подсветкой, вибрацией и другими цепями;. Частота местного генератора посылается во внутреннюю частоту, и принятый сигнал демодулируется после деления, модулированная информация основной полосы модулируется и передается и определяется по фазе.

Если расковырять любой аккумулятор от сотового телефона, то можно обнаружить, что к выводам ячейки аккумулятора припаяна небольшая печатная плата. Это так называемая схема защиты, или Protection IC.

Донецкий национальный технический университет Факультет компьютерных информационных технологий и автоматики, група ЭлС Научный руководитель: доц. Мобильный телефон. Коротко о главном. Индивидуальное задание.

Заместитель директора по развитию Керимов Ростислав. На сегодняшний день GSM жучки это хит продаж! Самый удобный и самый лучший вариант прослушки — по GSM каналу.

SAMSUNG Схемы Скачать — AliSaler.com

Схемы мобильных устройств, Схемы SAMSUNG 51 312 Просмотров

Все схемы смартфонов SAMSUNG скачать по ссылке ниже Модель Описание Ссылки для скачивания Самсунг   S10E SM-G970F ГАЛАКТИКА S10E SM-G970F Принципиальная схема     Скачать Самсунг  S10 SM-G973F Принципиальная схема GALAXY S10 SM-G973F     Скачать Самсунг  S10 PLUS             SM-G975F Схема GALAXY S10 PLUS SM-G975F     Скачать Самсунг  S9 SM-G9600 Принципиальная схема GALAXY S9 SM-G9600     Скачать Самсунг  S8+ SM-G955D Принципиальная схема GALAXY S8+ SM-G955D     Скачать Самсунг  S8 SM-G930F Принципиальная схема GALAXY S8 SM-G930F     Скачать Самсунг S6 SM-G920 Принципиальная схема GALAXY S6 SM-G920     Скачать Самсунг  S DUOS                GT-S7562 GALAXY S DUOS GT-S7562 Принципиальная схема     Скачать Самсунг S DUOS 2              GT-S7582 GALAXY S DUOS 2 GT-S7582 Схематическая схема     Скачать Самсунг ПРИМЕЧАНИЕ II N7100 Схема GALAXY NOTE II N7100     Скачать Самсунг ПРИМЕЧАНИЕ 9              SM-N960F GALAXY NOTE 9 Принципиальная схема SM-N960F     Скачать Самсунг ПРИМЕЧАНИЕ 4              SM-N910C GALAXY NOTE 4 Принципиальная схема SM-N910C     Скачать Самсунг Дж8 СМ-ДЖ810Ф GALAXY J8 SM-J810F Принципиальная схема     Скачать Самсунг Дж7 СМ-ДЖ700Х Принципиальная схема GALAXY J7 SM-J700H     Скачать Самсунг J6 SM-J600F ФН, Г, ГТ Схема GALAXY J6 SM-J600F FN, G, GT     Скачать Самсунг Дж5 СМ-ДЖ530Ф GALAXY J5 SM-J530F Принципиальная схема     Скачать Самсунг Дж5 СМ-ДЖ500Х GALAXY J5 SM-J500H Принципиальная схема     Скачать Самсунг Дж5 4Г СМ-ДЖ500Ф GALAXY J5 4G SM-J500F Принципиальная схема     Скачать Самсунг ЯДЕР J4             SM-J410F Принципиальная схема GALAXY J4 CORE SM-J410F     Скачать Самсунг J3 SM-J320M (ДВОЙНАЯ СИМ-карта) GALAXY J3 SM-J320M (ДВОЙНАЯ SIM-карта) Схема  Скачать Самсунг Дж3 СМ-ДЖ320М Принципиальная схема GALAXY J3 SM-J320M     Скачать Самсунг Дж2 СМ-ДЖ200Г Принципиальная схема GALAXY J2 SM-J200G     Скачать Самсунг J2 ПРАЙМ           SM-G532G GALAXY J2 PRIME SM-G532G Схематическая схема     Скачать Самсунг Дж1 СМ-ДЖ100Х Принципиальная схема GALAXY J1 SM-J100H     Скачать Самсунг J1 МИНИ ПРАЙМ Принципиальная схема GALAXY J1 MINI PRIME SM-J106F     Скачать Самсунг Дж1 МИНИ СМ-ДЖ105Б GALAXY J1 MINI SM-J105B Схема     Скачать Самсунг  J1 4G DUOS Принципиальная схема GALAXY J1 4G DUOS SM-J100M     Скачать Самсунг  C5 SM-C5000 Схема GALAXY FOLD SM-F900F C5 SM-C5000     Скачать Самсунг А50 СМ-А505Ф GALAXY FOLD SM-F900F A50 SM-A505F Схематическая схема     Скачать Самсунг А40 СМ-А405Ф ГАЛАКТИЧНАЯ СКЛАДКА SM-F900F A40 SM-A405F Принципиальная схема     Скачать Самсунг А30 СМ-А305Ф Схема GALAXY FOLD SM-F900F A30 SM-A305F     Скачать Самсунг А20 СМ-А205ФН Схема FOLD SM-F900F A20 SM-A205FN     Скачать Самсунг А10 СМ-А105ФН GALAXY FOLD SM-F900F A10 SM-A105FN Принципиальная схема     Скачать Самсунг А3 СМ-А310Ф GALAXY FOLD SM-F900F A3 SM-A310F Схематическая схема     Скачать Самсунг СМ-Ф900Ф GALAXY FOLD SM-F900F Схема    Скачать



Предыдущий Dell Inspiron 15 3541 кедр AMD MB 13283-1 Bios

Следующий Lenovo ThinkPad E575 NM-A871 AMD Bios + EC

Схемы телекоммуникационных сетей | Телефонные сети.

Примеры компьютеров и сетей | Рассчитать стоимость создания или обновления беспроводной компьютерной сети

Решение для создания схем телекоммуникационных сетей дополняет программное обеспечение ConceptDraw DIAGRAM образцами, шаблонами и большой коллекцией векторных трафаретов, чтобы помочь специалистам в области сетей и телекоммуникаций, а также другим пользователям создавать схемы сетей компьютерных систем и телекоммуникационных сетей для различных областей, организовывать работу колл-центров, проектировать сети GPRS и GPS-навигаторы, сети мобильной, спутниковой и гибридной связи, строить сети мобильного телевидения и беспроводные широкополосные сети.

Сеть мобильного телефона (сотового телефона) — это беспроводная сеть, расположенная на участках суши (ячейках), которые обслуживаются стационарными приемопередатчиками (базовыми станциями). Мобильный телефон принимает или совершает звонки через базовую станцию ​​или передающую вышку.
Этот пример был создан в ConceptDraw DIAGRAM с использованием области «Компьютеры и сети» в ConceptDraw Solution Park и демонстрирует технологию цифровой сотовой связи Global System for Mobile Communications (GSM).

Любая беспроводная сеть — это некоторая компьютерная сеть, которая может использовать любые необходимые беспроводные соединения для передачи данных, которые могут быть размещены между узлами сети. Любая беспроводная сеть, как известно, является одним из методов, с помощью которых как телекоммуникационные сети, так и бизнес-установки, а также дома избегают процесса ввода кабелей в какое-либо здание.

Создание беспроводной компьютерной сети может оказаться сложной задачей, особенно для тех, у кого нет достаточного опыта в этом. Вот почему команда CS Odessa разработала решение для беспроводных сетей, чтобы его можно было использовать для упрощения работы всех пользователей ConceptDraw DIAGRAM над необходимыми диаграммами.

«Спутниковое телевидение — это телевизионные программы, передаваемые с помощью спутников связи и принимаемые наружной антенной, обычно параболическим рефлектором, обычно именуемым спутниковой антенной, а для бытового использования — спутниковым ресивером либо в форме внешней телевизионной приставки или модуля спутникового тюнера, встроенного в телевизор. Спутниковые ТВ-тюнеры также доступны в виде карты или периферийного USB-устройства для подключения к персональному компьютеру. Во многих регионах мира спутниковое телевидение обеспечивает широкий ряд каналов и услуг, часто в районы, которые не обслуживаются наземными или кабельными провайдерами.
Спутниковое телевидение прямого вещания доступно широкой публике в двух различных вариантах — аналоговом и цифровом. Это требует наличия либо аналогового спутникового ресивера, либо цифрового спутникового ресивера. Аналоговое спутниковое телевидение заменяется цифровым спутниковым телевидением, и последнее становится доступным в более высоком качестве, известном как телевидение высокой четкости». [Спутниковое телевидение. Википедия]
«Мобильное телевидение — это телевидение, которое просматривается на небольшом портативном или мобильном устройстве. Оно включает услугу платного телевидения, предоставляемую по сетям мобильной связи или принимаемую бесплатно через наземные телевизионные станции. Могут использоваться обычные стандарты вещания или специальные форматы передачи мобильного телевидения. Дополнительные функции включают в себя загрузку телепрограмм и подкастов из Интернета, а также возможность сохранять программы для последующего просмотра. …
Мобильное телевидение входит в число функций, предоставляемых многими 3G-телефонами». [Мобильное телевидение. Википедия]
«MobiTV, Inc. … является поставщиком комплексных мобильных медиа-решений. В 2011 году облачная конвергентная медиа-платформа MobiTV предоставила 1,6 миллиарда минут прямых телетрансляций, видео по запросу и загруженного контента для просмотр в автономном режиме для всех операторов беспроводной связи первого уровня и основных мобильных операционных систем в Соединенных Штатах. …
MobiTV предоставляет программы более чем 40 телевизионных каналов, предлагая новости в прямом эфире и спортивные состязания, а также разнообразные полные выпуски шоу по запросу для потоковой передачи или загрузки на мобильные устройства, планшеты, персональные компьютеры и другую бытовую электронику с доступом в Интернет.
Телевизионные услуги на базе MobiTV под брендом оператора доступны на сотнях устройств от нескольких партнеров-операторов беспроводной связи. …
Конвергентная медиа-платформа MobiTV — это комплексная управляемая услуга, состоящая из компонентов, которые работают вместе для безопасного управления, доставки и воспроизведения видео на устройствах как внутри дома, так и за его пределами». [MobiTV. Википедия]
Этот пример диаграммы сети мобильного спутникового телевидения был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения «Диаграммы телекоммуникационных сетей» из раздела «Компьютеры и сети» ConceptDraw Solution Park.

Схема мобильного спутникового телевидения

Используемые решения

Компьютер и сети >

Схемы телекоммуникационных сетей

ConceptDraw DIAGRAM — лучшее программное обеспечение для построения сетевых диаграмм.

Решение Cisco Network Diagrams дополняет ConceptDraw DIAGRAM лучшими характеристиками программного обеспечения для построения сетевых диаграмм. Включенные образцы, шаблоны и библиотеки встроенных стандартизированных векторных значков сетей Cisco и символов Cisco компьютеров, сетевых устройств, сетевых устройств и другого сетевого оборудования Cisco помогут сетевым инженерам, сетевым проектировщикам, сетевым и системным администраторам, а также другим ИТ-специалистам. и корпоративных ИТ-отделов для эффективного построения схемы сетевой инфраструктуры, визуализации топологий компьютерных сетей, проектирования компьютерных сетей Cisco и создания профессионально выглядящих схем компьютерных сетей Cisco, проектов и схем сетей Cisco, карт сети и диаграмм топологии сети за считанные минуты.

Interactive Voice Response (IVR) — это система предварительно записанных голосовых сообщений, которая позволяет компьютеру взаимодействовать с людьми. IVR выполняет функцию маршрутизации звонков внутри колл-центра, используя информацию, введенную клиентом на клавиатуре телефона в тоновом режиме.
Этот пример был создан в ConceptDraw DIAGRAM с использованием области «Компьютеры и сети» в ConceptDraw Solution Park и показывает сеть интерактивного голосового ответа (IVR).

«Беспроводная сеть — это компьютерная сеть любого типа, которая использует беспроводные соединения для передачи данных для соединения сетевых узлов. Беспроводная сеть — это метод, с помощью которого дома, телекоммуникационные сети и корпоративные (деловые) установки избегают дорогостоящего процесса ввода кабелей в здание, или как соединение между различными местоположениями оборудования. Беспроводные телекоммуникационные сети обычно реализуются и администрируются с использованием радиосвязи. Эта реализация происходит на физическом уровне (уровень) сетевой структуры модели OSI. Примеры беспроводных сетей включают сети сотовой связи, Wi-Fi Локальные сети Fi и наземные микроволновые сети». [Беспроводная сеть. Википедия]
Этот пример схемы сети беспроводного маршрутизатора был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением «Компьютеры и сети» из области «Компьютеры и сети» в парке решений ConceptDraw.

Схема сети

Используемые решения

Компьютер и сети >

Схемы компьютерных сетей

Иллюстрации >

Аудио, видео, медиа

Персональная сеть (PAN) — это компьютерная сеть, которая используется для передачи данных между различными персональными устройствами (компьютерами, телефонами, цифровыми устройствами и т. д.) и для подключения к сети более высокого уровня и Интернету. PAN могут быть подключены к компьютерным шинам (USB и FireWire). Беспроводная персональная сеть (WPAN) может быть создана с использованием таких сетевых технологий, как Bluetooth, IrDa, UWB, Z-Wave, ZigBee, Body Area Network. Персональная сеть обеспечивает взаимосвязь ИТ-устройств в окружении одного пользователя. Как правило, PAN включает в себя следующие устройства: беспроводные мыши и клавиатуры, беспроводные телефоны, Bluetooth-телефоны.
Этот пример был создан в ConceptDraw DIAGRAM с использованием области «Компьютеры и сети» в ConceptDraw Solution Park и показывает персональную сеть.

Ячеистая сеть — это топология сети, в которой каждый узел передает данные для сети. Все узлы сотрудничают в распространении данных в сети.
Примеры схемы топологии ячеистой сети были созданы с использованием программного обеспечения ConceptDraw DIAGRAM с решением «Компьютер и сети».

Решение для беспроводных сетей расширяет программное обеспечение ConceptDraw DIAGRAM профессиональными инструментами построения диаграмм, набором шаблонов и образцов схем беспроводных сетей, обширной библиотекой беспроводных коммуникаций и объектов WLAN, помогая сетевым инженерам и проектировщикам эффективно проектировать и создавать схемы беспроводных сетей, которые иллюстрируют беспроводные сети любой скорости и сложности, а также помогут определить все необходимое оборудование для построения и модернизации беспроводных сетей и рассчитать их стоимость.

Решение ConceptDraw Wireless Networks представляет собой набор векторных трафаретов, примеров и шаблонов для рисования различных типов диаграмм беспроводных сетей.

Библиотека векторных трафаретов «Компьютерная сеть» содержит 51 условный знак устройств компьютерных сетей и оборудования для рисования схем компьютерных сетей.
«Программное обеспечение для картографирования сети.
Существует ряд программных инструментов для разработки диаграмм компьютерных сетей или создания визуальных карт сетей, серверов, хранилищ, служб, центров обработки данных и других периферийных устройств. В целом существует два типа программных инструментов: те, которые помогают создавать диаграммы вручную, и те, которые генерируют их с использованием автоматизированных/полуавтоматических подходов.
Тип программного обеспечения.
(1) Вручную — позволяет пользователям проектировать и рисовать схемы логической и физической топологии путем ручного размещения значков и соединений.
(2) Автоматизировано — создание диаграмм / карт топологии путем обхода сети и автоматического обнаружения резидентных устройств или путем импорта сетевых данных.
ConceptDraw PRO — программа для ручного проектирования схем компьютерных сетей. Решения области «Компьютеры и сети» в парке решений ConceptDraw дополняют ConceptDraw PRO библиотеками векторных трафаретов, шаблонами и примерами для создания схем компьютерных сетей.
Пример символов «Компьютерная сеть — библиотека векторных трафаретов» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, дополненного решением «Компьютеры и сети» из раздела «Компьютеры и сети» в парке решений ConceptDraw.
www.conceptdraw.com/solution-park/ computer-and-networks

Ноутбук

Настольный компьютер

Брандмауэр

Шина

Ethernet

Сеть Star

FDDI Ring

0002 Token-ring

Comm-link

Modem

Laser printer

Inkjet printer

Image scanner

City

Ethernet hub

Wireless router

Network switch

iPod Classic

iPhone/ iPod Touch

Xserve RAID

XServe

Apple Thunderbolt Display

Хранилище данных

Mac Pro

iMac

RAID

Мейнфрейм

Сервер для монтажа в стойку

Server

PDA

Cloud

Computer monitor

Workstation

Router

IP Phone

Fax

Mobile phone

Smartphone

Compact Disk

Mouse

Apple Wireless Mouse

Computer keyboard

Клавиатура Apple

Радиомачта

Спутниковая антенна

Спутник

Веб-камера

AirPort Extreme

Airport Express

MacBook

iPhone 4

Используемые решения

Компьютер и сети >

Схемы компьютерных сетей

Библиотека векторных трафаретов «Беспроводные сети» содержит 82 пиктограммы для рисования схем беспроводных компьютерных сетей и планов размещения оборудования.
«Беспроводная сеть — это компьютерная сеть любого типа, которая использует беспроводные соединения для передачи данных для соединения сетевых узлов.
Беспроводная сеть — это метод, с помощью которого дома, телекоммуникационные сети и предприятия (бизнес) избегают дорогостоящего процесса ввода кабелей в здание или в качестве соединения между различными местоположениями оборудования.
Беспроводные телекоммуникационные сети обычно реализуются и администрируются с использованием радиосвязи. Эта реализация происходит на физическом уровне (слое) сетевой структуры модели OSI.
Примеры беспроводных сетей включают сети сотовой связи, локальные сети Wi-Fi и наземные микроволновые сети.» [Беспроводная сеть. Википедия]
Пример клип-арта «Беспроводные сети — библиотека векторных трафаретов» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, дополненного решением «Беспроводные сети» из области «Компьютеры и сети» в ConceptDraw Solution Park.
www.conceptdraw.com/solution-park/wireless-networks

Building 1

Building 4

Coverage (Blue)

Wireless Connectivity

Network Cloud

Cloud

Wi-Fi Access

Tree

Computer

Laptop Computer

Server

Wireless Network Storage

Router

Беспроводной маршрутизатор

Коммутатор

Беспроводная точка доступа

Коммутатор-концентратор 1U

Коммутатор-концентратор 2U

Сервер 1U

Сервер 2U

Сервер 3U

4U Server

Точка доступа на открытом воздухе

Точка доступа в помещении

Outdoor Wi-Fi Point

Точка доступа

Outdoor Mesh Node

Node

.

Сотовый телефон

Наружный узел Mesh

Сервер Active Directory

Smart WLAN Controller

Smart WLAN Controller

Smart Wi-Fi Access Point

Внутренняя точка доступа Wi-Fi

Брандмауэр

Покрытие (желтое)

Покрытие (O-образное)

Наружный узел сетки

Используемые решения

Компьютер и сети >

Беспроводные сети

Библиотека векторных трафаретов ConceptDraw Cisco Multimedia, Voice, Phone содержит символы оборудования для рисования схем компьютерных сетей.

Библиотека векторных шаблонов «Сети телекоммуникаций» содержит 32 клипарта изображений устройств и оборудования телекоммуникационных сетей для рисования схем телекоммуникационных сетей.
«Телекоммуникационная сеть — это набор оконечных узлов, каналов связи и любых промежуточных узлов, которые соединены таким образом, чтобы обеспечить телекоммуникацию между оконечными устройствами.
Линии передачи соединяют узлы вместе. Узлы используют коммутацию каналов, коммутацию сообщений или коммутацию пакетов, чтобы передать сигнал через правильные каналы связи и узлы для достижения правильного терминала назначения.
Каждый терминал в сети обычно имеет уникальный адрес, поэтому сообщения или соединения могут направляться нужным получателям. Совокупность адресов в сети называется адресным пространством». [Телекоммуникационная сеть. Википедия]
Пример клип-арта «Телекоммуникационные сети — библиотека векторных трафаретов» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, расширенного с помощью решения «Диаграммы телекоммуникационных сетей» из области «Компьютеры и сети» в ConceptDraw Solution Park.

Internet

Globe

Base station

Satellite dish

Satellite dish

Communications satellite

Wireless cell tower

Radio waves

Radio waves

Cellular phone

Server

Laptop computer

Desktop computer

Автомобиль

Грузовик-спутник

Дом

Дом

Офисное здание

Гора

Дерево

Tree

User

Call-center

Multi-storey

Antenna

Router

IP phone

Fax

Network cell

IP Camera

Wireless router

Networking device

Used Solutions

Компьютер и сети >

Схемы телекоммуникационных сетей

Решение для беспроводных сетей от ConceptDraw Solution Park расширяет возможности программного обеспечения ConceptDraw DIAGRAM для построения диаграмм и векторного рисования, помогая сетевым инженерам и проектировщикам эффективно проектировать, создавать и иллюстрировать сетевые схемы WAN любой сложности. Программное обеспечение ConceptDraw DIAGRAM помогает пользователям быстро перейти от идеи к реализации беспроводной сети WAN.

Решение для беспроводных сетей от ConceptDraw Solution Park дополняет программное обеспечение для построения диаграмм ConceptDraw DIAGRAM, помогая сетевым инженерам и проектировщикам эффективно проектировать, создавать и иллюстрировать диаграммы беспроводных сетей.

Библиотека векторных трафаретов «Компьютеры и сети изометрические» содержит 56 3D клипарт изображений компьютерных и сетевых устройств и оборудования для рисования сетевых схем.
Пример клип-арта «Компьютеры и сеть в изометрии — библиотека векторных трафаретов» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, дополненного решением «Компьютеры и сети» из области «Компьютеры и сети» в ConceptDraw Solution Park.

Ноутбук

DDCS

Сервер

Веб -камера

Беспроводная сеть хранилища

Персональный компьютер

Voip Phone

Факс

Плотники

Mobile Phone

Phone

Прин.

Спутниковая антенна с автоматическим отслеживанием

Беспроводная точка доступа

Беспроводной маршрутизатор

Маршрутизатор

Сетевой коммутатор

Network device

Mobile GPS Terminal

GPS phone

Television antenna

Radio tower

Base station

Satellite

In-vehicle satellite telecommunication

Satellite dishes on ship

Airplane

Internet

Man

Женщина

Call-центр

Сота

Гора

Радиоволны

Радиоволны

Башня

Office Building

House

House

Globe

Камера беспроводной безопасности

Truck

Tree

Дерево хвойного дерева

1U Hub / Switch

2U Hub / Switch

1U Server

2 2U Server

000 2U

2U 2U

2U 2U

99000 2U

9000 2 2U 2U

9000 2 2U

2U 2U

2U 2U

2U 2U

9000 2U

2U

2U

2 Сервер 3U

Сервер 4U

Спутник связи

Автомобиль

Радиоволны

Брандмауэр

Используемые решения

Компьютер и сети >

Схемы компьютерных сетей

Благодаря лучшему содержанию решения для беспроводной сети ConceptDraw, которое включает более пятидесяти предварительно разработанных векторных трафаретов, сетевые инженеры могут проиллюстрировать беспроводное сетевое соединение зданий.

Китай%20мобильный%20телефон%20схема%20диаграмма техническое описание и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

alexxlab

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Рубрики

• Прост
• Радио
• Разное
• Своими руками
• Советы
• Схем
• Схемы
• Транзист
• Транзисторы
• Электрон
• Электроника

Каталог данных	MFG и тип	ПДФ	Теги для документов
2015 — AP3039AM Резюме: 12SN7 AZ1117EH-3 AP3031K SMBJ11CA ap1901 AP3502 zabg6001 DMN33D8L ztx689 Текст: нет доступного текста файла	Оригинал	PDF	2000/53/ЕС 2000/53/ЕС 2002/95/ЕС 2011/65/ЕС СОР/2014-254 СДЖ/Т11363-2006 ГЛ-106 AP3039ЯВЛЯЮСЬ 12СН7 АЗ1117ЭХ-3 АП3031К SMBJ11CA ap1901 AP3502 забг6001 ДМН33Д8Л ztx689
2006 — zxczm800 Резюме: SDPB1K10NB-7 zds1002 1N4007 MINI MELF ZXCZA200 SBR40S45CT ZXCZM800QPATR zxnb4200 ZLNB153X8TC zetex BSS138TA Текст: нет доступного текста файла	Оригинал	PDF	2000/53/ЕС 2000/53/ЕС 2002/95/ЕС СДЖ/Т11363-2006 zxczm800 СДПБ1К10НБ-7 здс1002 1N4007 МИНИ МЭЛФ ZXCZA200 SBR40S45CT ZXCZM800QPATR zxnb4200 ZLNB153X8TC Зетекс BSS138TA
2006 — ФЗТ689БТА Реферат: FMMT634TA FMMTA42QTA Двойной PNP-транзистор fmmt6517ta fzt1151 GL-106 транзисторы диоды ics перекрестная ссылка FR107-T-F fzt1049ata Текст: нет доступного текста файла	Оригинал	PDF	ОТ223 150 мА ФЗТ560 ГЛ-106, ФЗТ689БТА FMMT634TA FMMTA42QTA Двойной транзистор PNP фммт6517та фзт1151 ГЛ-106 транзисторы диоды ics перекрестная ссылка FR107-Т-Ф фзт1049ата
клеммная колодка Реферат: Клеммы для печатных плат 39530-0008 горизонтальные 39531-1005 разъем molex 6 Китай Текст: нет доступного текста файла	Оригинал	PDF
2013 – Недоступно Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	ТЭН10-400-002
хай 3842 Реферат: maxtech Ic 7442 la 7630 barun 83354 Дистрибьюторы и партнеры по продажам Текст: нет доступного текста файла	Оригинал	PDF
тд 1410 Реферат: CMF58C2140P160B China Electronics Technology Group Текст: нет доступного текста файла	Оригинал	PDF	CMF58C2140P160B тд 1410 CMF58C2140P160B Китайская группа электронных технологий
2-контактный разъем MOLEX 2,5 мм Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	JHTR5974 2-контактный разъем MOLEX 2,5 мм
2009 — Недоступно Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	2030использовать SIP-CAT-BOARDLEVELFERRITE-0708
2015 — PIC16F1619 Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	РН4020 РН4020 ДС40001791А PIC16F1619
2010 — DM320001 Резюме: DM320004 PIC32 DM320003-2 Текст: нет доступного текста файла	Оригинал	PDF	ДС51910А ДС61160) DM320001 DM320004 PIC32 ДМ320003-2
2012 — Недоступно Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	PIC32 DM320003-3) PIC32MX430/
2011 — dsPIC33E Аннотация: PIC24E Китай DM240012 Текст: нет доступного текста файла	Оригинал	PDF	dsPIC33E PIC24E DM330012) DM240012) Китай DM240012
АВДТ Реферат: сервопривод omron концевой выключатель omron серводвигатель rccb серводвигатели omron маркировка omron CCC Текст: нет доступного текста файла	Оригинал	PDF
2010 — PIC24FJ256DA210 Реферат: AC164127-6 949-462-9523 AC164127 AC164127-4 mplab icd 3 схема программатор ICD-3 powertip 480X272 Текст: нет доступного текста файла	Оригинал	PDF	PIC24FJ256DA210 DM240312) 240×320 AC164127-4) 480×272 AC164127-6) AC164139) программисты/отладчик-20 AC164127-6 949-462-9523 AC164127 AC164127-4 схема mplab icd 3 программатор МКБ-3 PowerTip 480X272
2011 — Недоступно Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	AR1100 DS41592А* ДС41592А
2012 — Недоступно Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	технический документ-001
2006 — маркировка SJ дата Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	прикрепленный113632006 Mxxxx-PCN-001-A маркировка даты SJ
2013 – Недоступно Резюме: нет абстрактного текста Текст: нет доступного текста файла	Оригинал	PDF	LAN8720 1000пФ AC320004-3) J3011G21DNL РДЖ-45
DCC6E Реферат: Фильтр пилы QCC10G 433.92 DCC6E B39871R0958h210 433,92 МГц RFID B39232B3526U510 B39162B4060U810 U410 ГЛОНАСС R960 Текст: нет доступного текста файла	Оригинал	PDF
