Водители, которые любят слушать в поездках музыку, часто задумываются, как подключить магнитолу в авто. Сделать это не так сложно, главное – разобраться в теории вопроса и действовать поэтапно.

Kak podklyuchit magnitolu

Как избежать ошибок

Если подключение будет проведено с нарушением правил, магнитола не будет корректно работать, но что еще хуже – она может полностью выйти из строя. Поэтому после установки нужно проверить ее работу. О наличии ошибок говорят такие признаки:

• выключение магнитолы при увеличении громкости,
• удаление настроек магнитолы после выключения зажигания,
• искажение звукового сигнала при повышении громкости,
• аккумулятор разряжается, даже если магнитола выключена.

Если с самим прибором все в порядке, проблема может заключаться в нарушении схемы подключения.

Ustanovka magnitoly

Виды магнитол

Это акустическое оборудование для машины выпускают двух видов – стационарные и те, что необходимо встраивать самостоятельно. Последние обычно оснащены специальной шторкой или снимающейся лицевой панелью. Эти простые устройства защищают прибор от кражи. Установка стационарных магнитол осуществляется напрямую самим производителем во время сборки авто.

Если водитель собирается установить магнитолу своими руками, то ему нужно учесть несколько моментов. Установка производится в соответствии с инструкцией производителя магнитолы и техдокументацией на автомобиль.

Наконец, нужно учесть, что в отечественных автомобилях есть та же проблема, что и в советских. Их провода не всегда подходят для подключения магнитолы. Возможно, предварительно придется что-то менять. Провода, которые используются для подключения, должны соответствовать определенным требованиям – их изготавливают из чистого бескислородного медного сплава. Изоляция делается на основе силикона. Если таких материалов не нашлось дома, их нужно будет купить.

Схема подключения магнитолы

podklyuchenie magnitoly

• Несмотря на то, что эти приборы у разных производителей могут существенно отличаться, схема в общих чертах используется одна и та же. В приведенной схеме:

– черным и желтым цветом обозначены силовые провода, сечение которых должно составлять не менее 2,5 мм,

– красный провод – это ААС, он отвечает за включение магнитолы от замка зажигания,

– акустические провода розового и зеленого цвета могут иметь сечение от 1,2 мм и более.



При воплощении в жизнь этой схемы нужно следить за тем, чтобы не было большого количества скруток, поскольку они повысят сопротивление, и качество звучания снизится.



Надо следовать такому алгоритму:

• сначала подсоединяют черный и желтый провода к аккумулятору,
• затем на расстоянии 40 см устанавливают предохранитель в 10 А,
• красный провод подключают к соответствующей сети. Если провода желтого и красного цвета подключить одновременно к плюсу аккумулятора, работа прибора от зажигания зависеть не будет, но аккумулятор будет разряжаться быстрее.

При подключении динамиков максимальное внимание уделяют соблюдению полярности.

Особенности подключения

Проще всего устанавливать магнитолу тогда, когда она имеет стандартные размеры, а в автомобиле уже имеются все силовые и антенные провода. Тогда подключить прибор правильно – это простая задача.

Сложнее устанавливать прибор самостоятельно, если нужные провода есть, но гнездо у магнитолы нестандартное. В этом случае простой способ решить проблему – это купить переходник. Если его нет, скручивать провода самостоятельно нельзя, лучше обратиться в центр. А самый сложный вариант  – правильно установить магнитолу, если вообще нет вывода проводов питания. В таком случае лучше записаться к мастерам на СТО – это можно сделать на нашем сайте.

Схема подключения магнитолы 2 дин 7018B wilkYdin к автомобилю

В данной статье постараемся осветить наиболее частые вопросы обладателей популярной модели автомагнитолы 7018B. Данная магнитола является универсальной и имеет стандарт размера 2 дин.

1. Подключение магнитолы 2 дин к автомобилю. Инструкция и описание основных функций

1.1. Распиновка автомагнитолы 7018B wilkYdin (подключение)

1.2. Настройка и управление Радио

1.3. Быстрая настройка звука и экрана

1.4. Воспроизведение с карт памяти USB / MicroDS (TF)

1.5. Пульт Д/У – описание функций

1.6. Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

Распиновка автомагнитолы 7018B wilkYdin (подключение)

Схема подключения магнитолы типоразмера 2 дин является универсальной и подобна большинству других стандартных автомагнитол. Магнитола обладает стандартным универсальным разъемом ISO.

Автомагнитола 7018B wilkYdin имеет два разъема – кабеля подключения.

Кабель A – отвечает за питание и контроль устройств.

Процесс правильного подключения важен для того, чтобы автомагнитола была правильно подсоеденина к кабелям питания, что обеспечит сохранение настроек при заглушенном автомобиле. Для включения магнитолы 2 din 7018B необходимо подключить всего 3 провода из шлейфа А. Красный, Желтый, Черный.

• Красный – подключается к сигнальному проводу зажигания ACC (12V). Это необходимо для подачи напряжения в момент включения автомобиля, что обеспечивает автоматическое включение магнитолы.
• Желтый – это кабель постоянного тока +12V, который поддерживает заряд, идущий от АКБ. Это подключение позволяет быть автомагнитоле 2 дин постоянно подключенной к сети питания и сохранять все настройки (дата, время, язык, эквалайзер и пр.) даже в выключенном состоянии.
• Черный – минусовой кабель, или как еще называют – масса или земля (GND), замыкает электроцепь.

Кабель В – 8 пинов – выходов для подключения динамиков. Цвета, а также полюсность (плюсы и минусы) указаны на схеме. К каждому динамику подключается два провода + и -. Цвет соответствует местоположению колонки.

---

Настройка и управление Радио

Убедитесь, что антенна подключена в разъем для антенны на магнитоле.

1. AS – автоматический поиск станций. Произойдет сканирование всех доступных частот, которые будут автоматически сохранены.
2. FM1 / FM2 / FM3 – переключает наборы сохраненных радиостанций  – по 6 станицй. Итого запомнить можно до 18 радиостанций. Чтобы сохранить текущую станцию, нужно нажать и подержать кнопку канала, тогда частота на нем изменится на текущую и она сохранится.
3. PS – режим ручного поиска – осуществляет сканирование от текущей частоты до поимки следующей радиостанции.
4. EQ – настройки эквалайзера и распределение баланса аудио по салону автомобиля.
5. LOC – переключение режима приема радиостанций. LOC – локальный прием радиостанций, повторное нажатие — активируется DX (прием станций текущего диапазона).
   • LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва. Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость.
   • DX — предназначен для приема станций с дальнего расстояния, которые имеют слабый сигнал (рекомендуется).
6. Моно / Стерео – переключение режима воспроизведения на моно или стерео.
7. Сохраненные радиостанции – сохраняются при автоматическим сканировани (1). Также можно установить любую волну вручную. Для этого, находясь на текущей нужной радиоволне, нажмите и подержите одну из кнопок. Частота станции зафиксируется на ней.
8. Переключение по сохраненным станциям.

---

Быстрая настройка звука и экрана

Для быстрой настройки частот, распределения звука по салону, эквалайзера и изображения экрана воспользуйтесь регулятором громкости.

Нажмите на регулятор (1) и подержите около секунды, появится окно с указанием опции в центре экрана. Находясь на данной опции, отрегулируйте ее вращением регулятора.

Повторное короткое нажатие приведет к смене на следующую опцию. Порядок опций настройки:

• BAS – регулировка нижних частот
• TRE – регулировка средних частот
• BAL – смещение звука в правую или левую часть салона
• ФАД – смещение звука в переднюю или заднюю часть салона
• EQ – переключение предустановленных режимов эквалайзера
• Усиление громкости

Настройка экрана магнитолы 7018B wilkYdin

• Яркость
• Контрастность
• Насыщенность
• Оттенок

---

Воспроизведение с карт памяти USB / MicroDS (TF)

Магнитола 7018B wilkYdin предоставляет удобный проводник файлов внешних носителей. Вы можете одновременно использовать USB флеш карту и MicroSD (TF) карту. Вы сможете выбрать “Проводник” для того чтобы просматривать все содержимое носителей в браузере. Слоты для подключения USB и TF карты находятся на передней панели автомагнитолы.

Также, вы можете выбрать один из пунктов основного меню на главном экране магнитолы – Аудио / Кино / Фото – тогда браузер отсортирует все данные на носителях по соответствующему типу файлов, которые вы также сможете просматривать и выбирать. Возможен запуск слайдшоу из фото файлов.

В процессе проигрывания видео, коснитесь экрана, чтобы вызвать дополнительное меню управления просмотром.

---

Пульт Д/У – описание функций

---

Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

На данной модели автомагнитолы доступна функция подключения одного набора штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления.

Для подключения мультируля нужно корректно определить провод, отвечающий за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.

Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:

• Steering_Wheel Remocon – провод питания кнопок и
• Steering_Wheel Remocon_GND – провод заземления кнопок.

После того, как провода определены, вам нужно:

1. Подключить провод от автомагнитолы А3 (коричневый) к Steering_Wheel Remocon.
2. Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.

На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.

Обучение кнопок руля на магнитоле 7018B

Перейдите в Настройки и  выберите пункт “Рулевое упр.”

Для обучения необходимо выбрать функцию и послать сигнал с соответствующей кнопки на руле. Затем сохраните.

Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.

Схема подключения автомобильной стереосистемы

| Цветовая шкала проводов автомобильной стереосистемы Electronics Hub

Кому не нравится слушать хорошую музыку во время поездки в автомобиле? Это один из лучших способов слушать музыку, не отвлекаясь (мобильный звонок, чей-то звонок и т. д.). Если вас не устраивает текущая музыка, выводимая из стереосистемы вашего автомобиля, или у вас есть базовая настройка, которая была установлена ​​на заводе, вы всегда можете инвестировать в лучшую автомобильную аудиосистему. Многие автолюбители, как правило, делают все обновления самостоятельно, и если вы один из них, то вам будет очень полезно иметь базовую схему подключения автомобильной стереосистемы.

В этом руководстве давайте подробнее рассмотрим проводку автомобильной стереосистемы с помощью руководства по цветам проводов, заменив старую стереосистему на новую, а также простую схему подключения автомобильной стереосистемы.

Outline

Приобретите новую автомобильную магнитолу

Если вы планируете модернизировать автомобильную стереосистему, потратьте некоторое время на посещение магазинов автомобильных аксессуаров, а также поищите информацию в Интернете. Есть несколько брендов, таких как Sony, Kenwood, Pioneer, JBL, Apline, JCV и многие другие.

Выберите пару из них и, если возможно, попытайтесь получить демоверсию в магазине. Некоторые владельцы магазинов, как правило, имеют образец установки для тестирования стереосистем, динамиков и сабвуферов. Если вам повезло и у вас есть доступ к демоверсии, то она обязательно поможет вам в совершении покупки.

Большинство новых автомобильных стереосистем поставляются со всеми необходимыми проводами, адаптерами и аксессуарами. Вы также получите схему подключения автомобильной стереосистемы, распечатанную на самой стереосистеме или на отдельном листе бумаги.

Удалить старую стереосистему

Теперь мы готовы снять старую магнитолу с нашей машины. Первым и важным шагом при удалении существующей стереосистемы является отсоединение аккумулятора. Обычно аккумулятор автомобиля находится под капотом, в моторном отсеке.

Вам не нужно полностью отсоединять аккумулятор или снимать его с места, а просто ослабить отрицательную клемму и отсоединить ее, сняв клемму. Положительную клемму можно оставить как есть.

Убедитесь, что отрицательный кабель от аккумулятора правильно спрятан от отрицательного полюса аккумулятора, чтобы исключить случайный контакт.

После того, как мы отключили аккумулятор, мы готовы снять старую стереосистему. В большинстве автомобилей головное устройство закрыто пластиковой накладкой, которая также может закрывать два центральных вентиляционных отверстия кондиционера. Снимите пластиковую накладку с помощью лопатки, желательно пластиковой, чтобы не повредить накладку.

Теперь у вас есть доступ к головному устройству. Теперь, в зависимости от модели, головное устройство в вашем автомобиле будет крепиться либо с помощью пружинных зажимов, либо с помощью болтов. Головные устройства с пружинным зажимом обычно не имеют пластиковой накладки. Вы должны использовать специальный инструмент, чтобы снять головное устройство с пружинным зажимом.

Большинство современных автомобилей крепятся болтами. Итак, если вы уже сняли пластиковую накладку, у вас будет доступ к болтам, удерживающим головное устройство на месте. Снимите эти болты с помощью отвертки (крестовой или плоской, в зависимости от типа болтов), и вы сможете легко отсоединить головное устройство.

После снятия головного устройства у вас будет доступ к задней проводке. Отключите всю проводку от головного устройства, чтобы полностью удалить старую магнитолу.

Схема подключения автомобильной магнитолы / Таблица цветов проводов

Прежде чем приступить к установке новой автомобильной стереосистемы, давайте быстро взглянем на типичную схему подключения автомобильной стереосистемы или на руководство по цветам проводов. В следующей таблице и на изображении показаны цвета проводов автомобильной стереосистемы.

Цвет	Тип	Полярность	Описание
Красный	Мощность	+	Дополнительное питание 12 В (ключ в положении зажигания)
Желтый	Мощность	+	Постоянное питание 12 В для поддержания памяти в рабочем состоянии (независимо от положения ключа)
Черный	Мощность	–	Заземление шасси
Синий	Питание/антенна	+	Мощность антенны
Синяя/белая полоса	Мощность/усилитель	+	Включение усилителя
Оранжевый	Питание/Подсветка	+	Провод освещения. 0 В, когда наружное освещение выключено. 12В, когда они включены.
Оранжевая/белая полоса	Мощность/диммер	+	Провод диммера. 0–12 В для регулируемого диммера.
Серый	Динамик	+	Правый передний динамик
Серая/черная полоса	Динамик	–	Правый передний динамик
Белый	Динамик	+	Левый передний динамик
Белая/черная полоса	Динамик	–	Левый передний динамик
Фиолетовый	Динамик	+	Правый задний динамик
Фиолетовая/черная полоса	Динамик	–	Правый задний динамик
Зеленый	Динамик	+	Задний левый динамик
Зеленая/черная полоса	Динамик	–	Задний левый динамик
Коричневый	Разное	+	Отключение звука (используется нечасто)
Светло-зеленый	Разное	–	Стояночный тормоз
Светло-фиолетовый	Разное	+	Триггер задней передачи
Розовый	Разное	+	Датчик скорости автомобиля (ШИМ)

Установка новой стереосистемы

Если на вашей старой стереосистеме нет зажимов, возможно, вам придется приобрести переходник для подключения проводов к новой стереосистеме/головному устройству. Но если старая проводка идет с клипсами, их можно легко воткнуть в новое головное устройство.

В дополнение к блоку питания и динамикам у вас могут быть дополнительные зажимы для антенны, USB-порта, камеры заднего вида, любого освещения и т. д. Убедитесь, что все необходимые провода подключены, а неиспользуемые провода надежно завязаны, чтобы они не не тарахтите, издавая раздражающий шум.

После того, как вся проводка выполнена, пришло время протестировать новое головное устройство. Не вставляя полностью новое головное устройство, просто сдвиньте магнитолу так, чтобы она не споткнулась. Теперь подключите отрицательный провод к аккумулятору и заведите автомобиль. Проверьте, все ли новые стерео функции работают правильно или нет. Если они исправны, то можно заглушить машину и отсоединить минусовой провод от аккумулятора.

Медленно вставьте всю проводку в слот, а затем задвиньте новое головное устройство/стереосистему в предназначенное для этого место. Закрепите новую стереосистему с помощью винтов, а также установите на место пластиковую накладку.

Если вы удовлетворены установкой, теперь вы можете снова подключить отрицательный провод к аккумулятору и наслаждаться своей новой стереосистемой.

Заключение

Простое руководство по замене старой магнитолы на новую. В процессе мы изучили базовую схему подключения автомобильной стереосистемы, которая содержит все важные провода и их цветовые коды. Если вы энтузиаст и готовы работать со своим автомобилем, вы можете легко заменить старую магнитолу самостоятельно, приложив некоторые усилия. Но если вам не удобно, то ищите хорошую автомастерскую. Вся работа должна занять чуть более пары часов.

Код цвета проводов автомобильной стереосистемы | Схема подключения автомобильной магнитолы

CarAudioWise поддерживается своей аудиторией. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию

Последнее обновление: 1 марта 2023 г. Майлз Уокер

Если вы хотите установить автомобильную стереосистему, важно знать цвета проводов, чтобы правильно их подключить.

Если бы я сказал вам, что есть способ сделать звук вашей автомобильной стереосистемы лучше, чем когда-либо прежде?

Хотите верьте, хотите нет, но, используя правильные цвета проводов при установке системы, вы можете улучшить качество музыки, а также защитить проводку вашего автомобиля.

Это руководство покажет вам наиболее распространенные цвета и их значение. Обладая этой информацией, вы сможете в кратчайшие сроки установить новую проводку автомобильной стереосистемы!

• Как определить цвета проводов автомобильной стереосистемы на вторичном рынке
  • Цвета проводов EIA/TIA
  • Цвета проводов ISO
• Провода какого цвета идут вместе в автомобильной магнитоле?
  • Power Wire
  • Ground Wire
  • Antenna Wire
  • Illumination Wire
  • 12V Memory Wire
  • Brown Wire
  • Car Stereo wiring diagram
  • Chinese Car Stereo wiring diagram
  • Toyota stereo wiring diagram color codes
• Часто задаваемые вопросы
  • Можно ли установить автомобильную магнитолу вообще без проводов?
  • Зачем мне нужен жгут проводов?
  • Где взять жгут проводов?
  • Как установить жгут проводов?
  • Есть ли что-то еще, что я должен знать перед установкой автомобильной магнитолы?

Как определить цвета проводов автомобильной стереосистемы

Большинство автомобильных стереосистем вторичного рынка используют один из двух стандартов для цветов проводов: EIA/TIA (Альянс электронной промышленности/Ассоциация телекоммуникационной отрасли) или ISO (Международная организация по стандартизации). В любом случае для каждой функции будет использоваться стандартный набор цветов. Вот краткое руководство по наиболее распространенным цветам проводов и их функциям:

Цвет	Тип	Полярность	Описание
Оранжевый	Питание/подсветка	+	Провод диммера/подсветки 12 В
Красный	Питание	+	Зажигание 12 В (дополнительное питание)
Желтый	Питание	+	Память 12 В (постоянная мощность)
Синий	Антенна	+	Мощность антенны
Черный	Заземление	–	Заземление стереошасси
Синяя/белая полоса	Усилитель	+	Включение усилителя
Серая/черная полоса	Динамик	–	Правый передний динамик
Фиолетовая/черная полоса	Динамик	–	Задний правый динамик
Серый	Динамик	+	Передний правый динамик
Фиолетовый	Динамик	+	Задний правый динамик
Белый	Динамик	+	Левый передний динамик
Белая/черная полоса	Динамик	–	Левый передний динамик
Зеленая/черная полоса	Динамик	–	Задний левый динамик
Зеленый	Динамик	+	Задний левый динамик
Розовый	Разное.	+	Датчик скорости автомобиля
Коричневый	Разное.	+	Отключение звука
Светло-зеленый	Разное.	–	Стояночный тормоз
Светло-фиолетовый	Разное.	+	Триггер задней передачи

Цвета проводов EIA/TIA

• Красный: питание (+12 В)
• Черный: Заземление (-)
• Желтый: постоянная батарея (+12 В) всегда включена
• Оранжевый: питание при включении зажигания (+12 В) Включается при повороте ключа в положение «вкл» или «акк»
• Зеленый: Задний левый динамик (+)
• Фиолетовый: левый задний динамик (-)
• Серый: Правый задний динамик (+)
• Белый: Правый задний динамик (-)
• Синий: левый передний динамик (+)
• Коричневый: Левый передний динамик (-)
• Цвет морской волны: правый передний динамик (+) Бежевый: правый передний динамик (-)

Цвета проводов ISO

• Красный: питание (+12 В)
• Черный: Заземление (-)
• Желтый/фиолетовый: постоянное напряжение батареи (+12 В) всегда включено
• Зеленый/коричневый: питание при включении зажигания (+12 В) Включается при повороте ключа в положение «вкл» или «акк»
• Серый/фиолетовый: левый задний динамик (+)
• Белый/черный: левый задний динамик (-)
• Зеленый/желтый: правый задний динамик (+)
• Фиолетовый/красный: Правый задний динамик (-)
• Синий/фиолетовый: левый передний динамик (+)
• Коричневый/Серый: Левый передний динамик (-)
• Розовый/бирюзовый: правый передний динамик (+)Белый/фиолетовый: правый передний динамик (-)

Провода какого цвета соединяются в автомобильной магнитоле?

В автомагнитолах послепродажного обслуживания провода, соединяющие различные компоненты, имеют цветовую маркировку, чтобы было легче определить, какой провод куда идет. Хотя единого стандарта для цветов проводов не существует, есть некоторые общие тенденции, которые могут помочь вам определить, какие провода подходят друг к другу.

Провод питания

Большинство головных устройств имеют красный провод , который используется в качестве провода «питания» или «зажигания». Этот провод подает 12 вольт постоянного тока на стереосистему и обычно переключается так, что на него подается питание только при включенном зажигании. Это гарантирует, что стереосистема не разряжает аккумулятор, когда вы ее не используете.

Красный провод должен быть подключен к предохранителю, чтобы он работал правильно. Если предохранителя нет, красный провод будет постоянно подавать питание на магнитолу, даже при выключенном зажигании, а это может быстро разрядить аккумулятор. По этой причине важно убедиться, что красный провод всегда подключен правильно.

Провод заземления

Провод заземления ( провод черного цвета ) представляет собой металлический провод, который подключен к шасси автомобиля и обеспечивает путь для прохождения электрического тока от автомобильного аккумулятора к головному устройству. Это помогает гарантировать, что ток, протекающий через стереосистему, постоянный и не прерывается, что может вызвать такие проблемы, как статический шум или даже перегоревший динамик.

Заземляющий провод должен быть прикреплен к оголенному куску металла на шасси автомобиля (обычно рядом с аккумулятором), и важно убедиться, что он закреплен правильно, чтобы не было зазоров, через которые может неожиданно протечь электричество. Если вам неудобно делать это самостоятельно, вы всегда можете отдать свою машину механику или специалисту по звуку, который сделает это за вас.

Антенный провод

Синий провод автомобильной стереосистемы обычно является проводом питания антенны. Этот провод подает питание на антенну, необходимое для правильной работы антенны. В большинстве случаев синий провод будет подключен к 12-вольтовому источнику питания . Если вы устанавливаете новую автомобильную стереосистему вторичного рынка, обязательно подключите синий провод к тому же источнику питания, что и другие провода стереосистемы. Невыполнение этого требования может привести к повреждению автомобильной стереосистемы или снижению производительности антенны.

Провод подсветки

Оранжевый провод автомобильной стереосистемы — это провод подсветки. Этот провод обеспечивает питание ламп приборной панели, чтобы их можно было включить при включении автомобиля.

Этот провод отвечает за подсветку приборной панели и дисплея при включении автомобиля. Оранжевый провод необходимо подключить к постоянному 12-вольтовому источнику питания . В большинстве автомобилей выключатель зажигания является идеальным местом для этого соединения. Этот провод обеспечивает питание системы освещения вашей стереосистемы. Оранжевый провод обычно представляет собой красный провод с белой полосой и обычно находится в жгуте, который идет от головного устройства к усилителю.

Провод памяти 12 В

Желтый провод на головном устройстве обычно используется для сигналов памяти 12 В или «часов» . Это означает, что он помогает сохранять предустановки станций и другие настройки, когда зажигание автомобиля выключено. В некоторых случаях желтый провод также может использоваться для функций тюнера. Например, он может отправить сигнал на радиостанцию, чтобы она переключилась на определенный частотный диапазон. Обратитесь к руководству пользователя вашей автомобильной стереосистемы, чтобы убедиться, какую функцию выполняет желтый провод в вашем конкретном режиме.

Коричневый провод

«Коричневый провод» — это провод отключения звука. Когда вы нажимаете на него, он эффективно отключает все звуки из головного устройства — идеально подходит для того, чтобы заставить замолчать этого неприятного пассажира или когда вам нужно сосредоточиться на вождении.

В некоторых автомобилях есть специальная кнопка отключения звука на головном устройстве, которую также можно использовать для достижения того же эффекта, но если в вашем автомобиле ее нет и вы не хотите тянуться вниз и возиться с проводами каждый время, затем просто подключитесь к коричневому проводу, и все готово.

Видеоинструкции

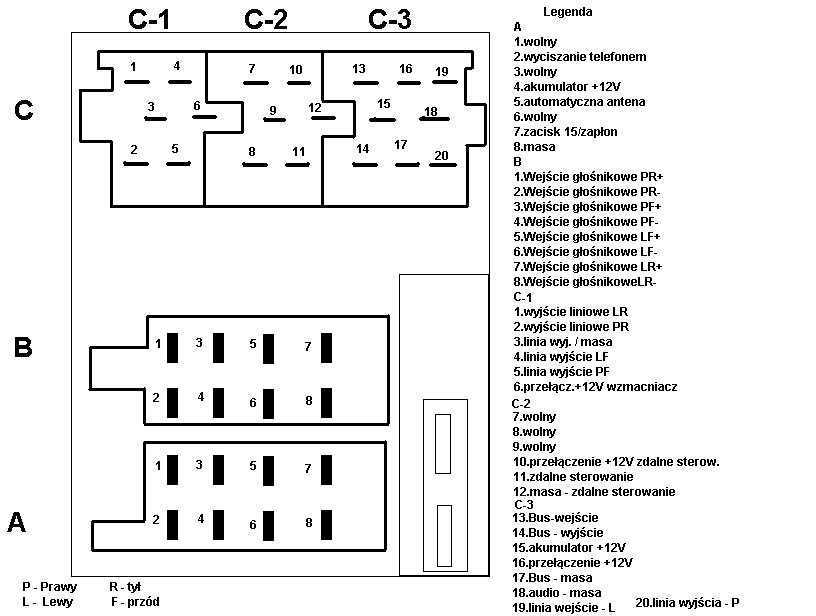

Схема подключения автомобильной магнитолы

Эта схема автомобильной стереосистемы покажет вам, как подключить головное устройство. Это очень полезно, если вы устанавливаете новую стереосистему или переделываете электропроводку в автомобиле. Используйте это в качестве руководства или обратитесь к руководству пользователя, прилагаемому к вашей стереосистеме — при подключении любой автомобильной аудиосистемы обязательно соблюдайте все меры предосторожности.

Схема подключения китайской автомобильной стереосистемы

На приведенном ниже рисунке показана схема подключения головного устройства ATOTO A6 PF.

Схема подключения стереосистемы Toyota Цветовые коды

Часто задаваемые вопросы

Можно ли установить автомобильную магнитолу вообще без проводов?

Если в вашем автомобиле нет доступных проводов для установки, встроенный жгут проводов является последним средством. Он объединяет все необходимые элементы в один блок, который подключается к электрической системе вашего автомобиля, а также к существующей проводке. Нет необходимости резать заводскую проводку и устанавливать устройство в соответствии с этим типом установки.

Зачем мне жгут проводов?

Если вы заменяете штатную радиостанцию ​​на неоригинальную, вам понадобится жгут проводов. Жгут проводов позволит вам подключить новое головное устройство к электрической системе вашего автомобиля, не обрезая ни один из существующих проводов. Это упрощает процесс установки и гарантирует отсутствие проблем с вашей стереосистемой.

Где взять жгут проводов?

Вы можете приобрести его на Amazon и в розничных магазинах автомобильных стереосистем. Обычно они входят в комплект поставки нового головного устройства. Если вы не уверены, какую привязь купить, обратитесь за помощью к персоналу продавца.

Как установить жгут проводов?

Процесс установки жгута проводов обычно довольно прост. Сначала вам нужно снять панели приборной панели вашего автомобиля, чтобы получить доступ к жгутам проводов. Затем вам нужно определить, какие провода на вашем головном устройстве должны быть соединены с проводами на вашем автомобиле. Если цвета разные, вы можете использовать таблицу или онлайн-руководство, чтобы сопоставить их. Как только провода подключены, вы можете снова прикрепить панели приборной панели и протестировать свою новую стереосистему!

Что еще нужно знать перед установкой автомобильной магнитолы?

При установке штатного головного устройства лучше всего использовать те же цвета, что и в комплекте с вашим автомобилем. Это упростит процесс установки и не повредит проводку.

Похожие сообщения

CarAudioWise.
