Схема искателя скрытой проводки

При проведении ремонта в квартире часто возникает необходимость поиска электрических проводов, замурованных под отделкой. Делать это очень удобно при помощи искателя скрытой электропроводки, который можно приобрести в специализированном магазине либо соорудить самостоятельно.

Детекторы скрытой проводки помогают обнаружить заделанные в стенах провода в случае подготовки квартиры к ремонту, а также они необходимы для поиска места обрыва в электропроводке. Кроме этого, такое устройство поможет определить, какая именно лампочка перегорела на новогодней гирлянде.

Найти электрические провода, замурованные под отделкой, можно при помощи детектора скрытой проводки. Даже если вы точно уверены, где именно в стене проходит провод, перед тем как приступить к работам с электричеством обязательно отключите напряжение.

Сигнализаторы скрытой проводки бывают разных типов.

Они различаются по принципу работы, способу оповещения об обнаружении проводов, физическим характеристикам проводки и прочим параметрам. Каждый тип индикатора имеет свои плюсы и минусы. Самостоятельно проще всего сделать электростатический индикатор скрытой проводки, в основе функционирования которого лежит принцип умножения напряжения. Металлодетектор и индикатор электропроводки Bosch GMS Professional находит провода под напряжением на глубине 50 мм.

Прибор управляется всего одной кнопкой и находит провода на глубине до 70 мм. Этот прибор поможет отыскать не только провода, но и деревянные конструкции. Детектор Skil AA может определять глубоко заложенные провода, а также металлические и деревянные предметы. Этот детектор поможет отыскать провода под напряжением и металлические конструкции например, арматуру в бетоне при сверлении. Какой детектор скрытой проводки лучше: импортный, отечественный или собранный своими руками? В принципе, особых нареканий по работе как иностранных, так и российских тестеров, не отмечено.

Поэтому при выборе прибора монтажник должен определить для себя его необходимые характеристики:. Однако здесь нужно отметить следующее.

Поскольку отечественные детекторы изготавливаются в соответствии с электрическими нормативами России, их функции при поиске скрытой проводки также будут соответствовать отечественным нормативам прокладки проводов. Отечественные детекторы изготавливаются в соответствии с электрическими нормативами России. Зарубежные устройства соответствуют нормативам тех стран, в которых они произведены. Это значит, что они не обязательно будут адаптированы к нашим условиям.

К тому же стоят они на порядок дороже отечественных приборов. Зарубежные устройства соответствуют нормативам тех стран, в которых они произведены и стоят дороже. При изготовлении тестера электропроводки своими руками необходимо минимизировать возможные недостатки созданного прибора. Лучше выполнять такую работу под руководством опытного специалиста. При изготовлении тестера электропроводки своими руками необходимо минимизировать риск возникновения недостатков созданного прибора.

По способу оповещения о нахождении скрытой проводки индикаторы делятся на акустические, визуальные, комбинированные и т. Приведём примеры различных вариантов конструкторских решений по самостоятельной сборке сигнализатора скрытой проводки.

Перед применением искателя скрытой электропроводки, созданного самостоятельно, необходимо проверить его работоспособность и произвести калибровку. Представляем вашему вниманию схему самого элементарного искателя с акустической индикацией.

От наведённого напряжения микрочип защищает резистор R1. Однако непосредственно на работу устройства он не влияет, поэтому его можно исключить. Антенной в этом приборе служит медный проводник. Его длина может составлять 50— мм. Обнаружение электрического провода будет сопровождаться особым треском, издаваемым пьезоэлементом. Включение пьезоэлемента по мостовой схеме позволяет усилить громкость прибора.

При обнаружении проводов в стене прибор будет издвавть треск, который генерирует специальный пьезоэлемент. Схема устройства акустической и визуальной индикации также довольно проста. Собрать такой искатель самостоятельно совсем не сложно.

Устройство собирается на одном микрочипе. Уникальность представленной схемы состоит в том, что резистор R1 имеет сопротивление не ниже 50 МОм и полностью защищает схему от наведённого напряжения. Ограничительное сопротивление LED-диоду не нужно, поскольку с этой функцией отлично справляется сам микрочип.

Устройство собирается на одном микрочипе и работает стабильно за счет наличия ограничивающего резистора. Соорудить индикатор скрытой электропроводки по схеме с полевым униполярным транзистором самостоятельно достаточно легко. С этим справится даже тот, кто не имеет большого опыта в обращении с электротехникой. Собрать этот тестер не сложнее, чем составить элементарную электрическую цепь.

Этому нас учили в старших классах школы. Перед сборкой прибора необходимо позаботиться о наличии следующих инструментов и деталей:. Поскольку полевой транзистор уязвим к электростатическому пробою, металлические инструменты следует заземлить, а выводы полупроводникового элемента ни в коем случае не трогать пальцами.

В основе функционирования этого устройства лежит система улавливания электрического поля. Схема показывает, что из-за изменения электрическим полем толщины n-p перехода исток-сток уменьшается или увеличивается проводимость индикатора. Поскольку изменение электрического поля происходит с частотой сети, на обнаружение проводов динамик отвечает характерным гулом мощностью 50 Гц, который усиливается при приближении к цели.

При сборке устройства следует сверяться с обозначением выводов транзистора, чтобы их не перепутать. В приведённой схеме управляющим выводом, отвечающим на усиление или уменьшение электрического поля, является затвор. Поэтому полевой транзистор должен быть заключён в стальной корпус, соединённый с затвором.

Он будет играть роль антенны, принимающей импульсы электрической проводки. Чтобы визуализировать момент нахождения электрической проводки, можно параллельно цепи исток-сток подсоединить стрелочный указатель с балластным резистором от ненужного магнитофона или миллиамперметр сопротивлением 1—10 кОм.

Монтируется указатель на одножильных проводах достаточной упругости. При приближении к скрытым в стене проводам он будет срабатывать на усиление электрического поля.

Искатель на полевом транзисторе имеет простую схему и может быть дополнен стрелочным индикатором для визуализации срабатывания. Сигнализатор обрыва провода также легко собрать собственноручно. Он представляет собой компактный приборчик, который можно поместить даже в корпус от обычного канцелярского маркера, протянув антенну сквозь жерло.

Длина антенны должна соответствовать глубине прокладки электрических проводов в стене. Обычно это значение составляет до мм. Если проводка проложена не столь глубоко, хватит длины ножки полевичка полевого транзистора. В роли непосредственно тестера выступает униполярный транзистор VT1 достаточно мощной восприимчивости. Когда затвор транзистора окажется в максимальной близости от электропроводов, снизится сопротивление сток-исток.

В результате откроются остальные транзисторы и зажжётся световой индикатор. В этой схеме элементы VT1 и D1 можно заменить на любые аналоги, которые окажутся под рукой. Биполярные транзисторы можно устанавливать те, что есть в наличии, но они должны иметь подобную проводимость и малую мощность.

Коэффициент передачи, напротив, должен быть достаточно большим. Вместо транзистора КТ, допустимо использовать транзистор КТ Полевик КП при установке должен стоять горизонтально, а его затвор необходимо загнуть таким образом, чтобы он оказался над корпусом транзистора. На каком варианте тестера скрытой электропроводки остановитесь вы, зависит от ваших потребностей и навыков в работе с электричеством. Но инструмент, собранный своими руками, станет для вас первым помощником и, несомненно, будет радовать на протяжении долгого времени.

Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса. Комментарии, нарушающие правила сайта, будут удалены. Следить за комментариями этой статьи. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации.

Вы с нами? Aqua-Rmnt Электроснабжение. Содержание 1 Для чего необходимы сигнализаторы скрытой электрической проводки. Тип детектора скрытой проводки Принцип действия Плюсы Минусы Электростатический Определяет электрическое поле, которое образует напряжение при подключении электричества.

Простая схема, действие на большом расстоянии. Поиск исключительно в сухой среде, искомые проводники должны быть под напряжением. Электромагнитный Улавливает электромагнитное поле, которое создаёт электрический ток в проводах. Простая схема, высокая точность обнаружения. Искомые проводники должны быть под напряжением и подключены к нагрузке мощностью от 1 кВт.

Индуктивный обычный металлодетектор или металлоискатель При обнаружении проводов определяет изменения в электромагнитном поле, которые создаёт сам.

Напряжение не требуется. Сложная конструкция, реагирует на любой металл в т. Комбинированный заводское изготовление Использует различные принципы действия. Повышенная точность, чувствительность и производительность. Высокая цена. Автор: Анна Ситнина Распечатать Занимаюсь любимым делом!

Девять способов сделать искатель скрытой проводки самому

При проведении ремонта в квартире часто возникает необходимость поиска электрических проводов, замурованных под отделкой. Делать это очень удобно при помощи искателя скрытой электропроводки, который можно приобрести в специализированном магазине либо соорудить самостоятельно. Детекторы скрытой проводки помогают обнаружить заделанные в стенах провода в случае подготовки квартиры к ремонту, а также они необходимы для поиска места обрыва в электропроводке. Кроме этого, такое устройство поможет определить, какая именно лампочка перегорела на новогодней гирлянде. Найти электрические провода, замурованные под отделкой, можно при помощи детектора скрытой проводки. Даже если вы точно уверены, где именно в стене проходит провод, перед тем как приступить к работам с электричеством обязательно отключите напряжение.

Простым по конструкции и легким в изготовлении индикатором скрытой проводки, является детектор, работающий по принципу.

Детектор скрытой проводки своими руками

Искатель предназначен для определения месторасположения скрытой электропроводки, участков возможного повреждения, обнаружения перегоревшей лампы в гирлянде. Он может оказаться особенно полезным при проведении ремонтных работ в помещениях со скрытой электропроводкой, при сверлении стен, вбивании гвоздей и т. Схема искателя привздена на рис. На элементе DD1. Оба эти элемента выводятся на линейный участок передаточной характеристики за счет введения ООС по постоянному току через резистор R1. На элементах DD1. К выходу компаратора через конденсатор С4 и гнездо XS2 подключают головные телефоны. При этом включается питание и на микросхему. В качестве источника питания используют три малогабаритных аккумулятора Д-0,06, соединенные последовательно.

Как сделать детектор скрытой проводки своими руками

Схемы лучших самодельных детекторов скрытой проводки. Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт. Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода. Один из вариантов определения местонахождения провода под напряжением или без Существуют множество моделей таких специфических устройств различного ценового сегмента.

В процессе ремонта приходится убирать перегородки, ломать стены или переносить розетки, выключатели. Это непростая работа.

Как сделать индикатор скрытой проводки своими руками

Одним из самых простых устройств является детектор скрытой проводки, представленный на рис. Резистор R1 нужен для защиты микросхемы КЛА7 от повышенного напряжения статического электричества, но, как показала практика, его можно и не ставить. Антенной является кусок обычного медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, то есть был достаточно жестким. Длина антенны определяет чувствительность устройства.

Детектор скрытой проводки своими руками

Перед тем, как вскрывать пол или долбить стену будет не лишним убедиться в том, что в выбранном вами месте нет скрытой электропроводки, силового кабеля или арматуры. Ведь случайно повредив электропроводку, вы можете лишить себя, весь дом или даже весь квартал электричества. Кроме того, если вы при этом будете работать металлическим инструментом, то ваша жизнь может оказаться в опасности. Чтобы избежать подобных неприятностей используются устройства, именуемые искателями, или детекторами, скрытой проводки. Эти простые приборы помогут вам обезопасить себя от поражения электрическим током или обнаружить обрыв провода.

В этой статье будет рассмотрена схема довольно простого детектора скрытой проводки. Сделать его своими руками не составит.

В процессе ремонтных работ нередко возникает необходимость определения трассы скрытой проводки. Отсутствие ее схемы несколько усложняет эту задачу. Решить проблему поможет искатель проводки.

При перемещении движка резистора вниз по схеме на вход усилителя будет подаваться большее напряжение, при перемещении вверх — меньшее. Иначе говоря, переменный резистор является регулятором чувствительности искателя. С выхода усилителя переменного тока сигнал поступает на выпрямитель, собранный на диодах VD1 и VD2. Если же проводка залегает глубоко и обнаружить ее не удается, используйте нагрузки большей мощности — до Вт утюг, электрокамин, калорифер. Применимы такие же микросхемы серии К с теми же рекомендациями.

В этой статье будет рассмотрена схема довольно простого детектора скрытой проводки.

В последнем случае по звуку наводки 50 Гц провод в стене будет обнаружен. Он может использоваться для обнаружения скрытой электропроводки, отыскания обрыва провода в жгуте или кабеле, выявления перегоревшей лампы в электрогирлянде. Это простейшее устройство, состоящее из полевого транзистора, головного телефона и элементов питания. Принципиальная схема прибора представлена на рис. Огнев из г.

Детекторы скрытой проводки. За — просты, большая дальность обнаружения. Против — не работают на влажных стенах показывают, что проводка везде. Требуют наличия напряжения в проводке.

Детектор скрытой проводки своими руками

Зачастую мы сталкиваемся в своей жизни с такой проблемой, как скрытая электропроводка в квартире. Вам понадобилось проделать отверстие в стене, чтобы повесить зеркало, часы или полку, и в этот момент произошла неприятность – в стене все начало искрить, и свет в помещении погас. В чем же дело? Дело в том, что при сверлении вы задели провод, который идет под стеной к лампе. И теперь придется чинить испорченный провод. А этого можно было легко избежать, используя специальный детектор скрытой электропроводки. Покупать такой прибор в магазине не обязательно, потому что его можно сделать своими руками дома из подручных средств. Рассмотрим далее, как можно сделать детектор скрытой проводки своими руками.

Способы, с помощью которых можно узнать, где именно проходит электропроводка в квартире

Есть несколько способов, благодаря которым можно легко распознать скрытую электропроводку. Например:

• если есть такая возможность, заглянуть в техническую документацию вашей квартиры, в которой должна быть схема разводки электрики
• можно предугадать схему прокладки проводки, обратив внимание на расположение распределительной коробки, а также на то, каким образом от нее идут провода к розеткам и выключателям. В случае, когда проводка делалась опытным и грамотным электриком, прокладка кабелей происходит под прямым углом, потому что так заложено в стандартах
• очень хорошо, если вы сами делали ремонт в квартире, и разводкой электричества занимались тоже сами, поскольку необходимости в детекторе у вас не будет

Но бывает, что проводку проводил неквалифицированный мастер, который ради экономии метров провода разводил их по коротким путям. В таком случае, конечно же, не обойтись без специальных средств для поиска скрытой проводки.

В магазине можно найти различного рода поисковики для проводов. Обычно их называют детекторами скрытой проводки. Искатели бывают двух типов:

• низкий класс поиска – они, как правило, настроены на источник электромагнитного излучения, то есть на провода, которые находятся под напряжением
• высокий класс поиска – они наиболее точные и могут найти провода, которые не снабжены на момент поиска электричеством, то есть они настроены просто на выявление самого провода

Прибор низкого класса обычно стоит гораздо дешевле. Поэтому, чтобы вообще сильно не тратиться на покупку таких приборов, можно сделать детектор своими руками. Для домашнего использования его вам будет вполне достаточно.

Схема устройства и материалы для изготовления искателя

Мы предлагаем вам к рассмотрению самую простую схему сборки устройства поиска скрытой проводки. Для того чтобы самостоятельно собрать простой детектор скрытой электропроводки, вам потребуются детали, которые вы без проблем сможете найти среди своего домашнего арсенала, или за копейки приобрести в магазине радиотехники. Перечислим вам все необходимые материалы:

• микросхема К561ЛА7
• батарейка «Крона» на 9 В
• резистор мощностью 1 МОм
• пищалка (пьезоизлучатель или звуковой/световой датчик)
• медный стержень (или проволока одножильная) длиной от 5 до 10 см
• кусок картона
• иголка (для прокалывания отверстий)
• паяльник (мощностью не больше 25 Ватт)
• короб или деревянная линейка

Рассмотрим подробнее все эти материалы, а также механизм сборки такого устройства. Основной элемент здесь – это советская микросхема. Она чувствительна к электромагнитному и статическому полю, которое исходит от проводников электрической энергии или каких-либо электронных устройств. От повышенного электростатического поля схема будет защищена резистором. Чувствительность самого прибора определит длина антенны. В качестве антенны мы используем одножильный медный провод, длина которого не должна превышать 10 см. Если длина будет больше, то существует вероятность так называемого самовозбуждения микросхемы, в результате чего прибор будет неточно указывать нам впоследствии на наличие провода в том или ином месте.

Есть один нюанс, который следует учесть. При подборе длины антенны детектора, нужно всегда проверять, чтобы она реагировала только на электрический кабель. То есть необходимо постоянно подносить искатель к предметам, пока реакция антенны не будет производиться только на электропровод.

В списке материалов вы обнаружили так называемую пищалку, звуковой датчик, или как его профессионально называют – пьезоэлемент. Также можно использовать светодиодный элемент. Этот элемент необходим нам будет для восприятия на слух электромагнитного поля, а светодиодный датчик будет светом указывать на место, где располагается провод. Впоследствии, когда мы будет работать с детектором, при обнаружении им напряжения в проводе, он будет издавать характерный треск. Такую пищалку можно найти в старом тетрисе, тамагочи или часах.

Схема у нас будет питаться от батарейки крона, с напряжением 9 Вольт. Далее займемся навесным монтажом – берем картон, прикладываем к нему микросхему ножками вниз и под каждой ножкой с помощью иголки делаем отверстия, всего их должно получиться 14, по 7 штук с каждой стороны схемы. После мы продеваем все ножки микросхемы через это отверстие и загибаем их. Таким образом, мы надежно закрепили ИМС (интегральная микросхема) на картоне, впоследствии нам будет проще с пайкой проводов.

Далее наступает самый сложный и важный момент – соединение всех элементов

Здесь необходимо использовать паяльник не больше 25 Ватт, иначе схема может перегреться. Приступаем к сборке:

Изначально перед работой, надо подготовить план-схему, на которой вы подробно пропишете все элементы и моменты их соединения. Микросхема, а точнее ее контакты, лучше всего пронумеровать от 1 до 14, начиная слева направо, при условии, что паз торца схемы будет наверху. И далее производим последовательно все соединения:

• соединяем батарейку выход «+» с ИМС (интегральная микросхема) к контакту № 14
• соединяем батарейку выход «-» с контактом № 7
• соединяем резистор с медным стержнем (или проволокой) к контакту схемы № 1 и № 2 параллельно
• соединяем пьезоизлучатель (датчик звука или светового индикатора) с контактом № 4 одним проводком напрямую
• соединяем пищалку с контактами №3, 5 и 6 вторым проводом

Далее всю получившуюся конструкцию необходимо аккуратно расположить в каком-либо удобном коробе или на деревянной линейке.

Если вы исполнили все рекомендации по сборке, то схема должна заработать сразу. А для того чтобы детектор не работал постоянно, можно подключить тумблер, расположив его между батарейкой и схемой.

Детектор поиска напряжения сети готов. Благодаря всем этим несложным действиям вы, не потратив лишних средств и времени, смогли создать для себя своими руками домашнее устройство для поиска скрытой проводки. Его вы можете использовать теперь всегда, когда соберетесь повесить в своей квартире что-нибудь, или просто захотите поменять электропроводку. Самодельный детектор без проблем поможет вам правильно делать отверстия в стене, чтобы не повредить провода.

Детектор скрытой проводки (схема, принцип работы)

Кроме часто встречающихся в радиолюбительской практике датчиков, существуют и более редкие, но, тем не менее, эффективные приборы и устройства. Об одном из них — датчике от танкового шлемофона — рассказано ниже.

Все известные схемы искателей скрытой проводки можно условно разделить на детекторы (сигнализаторы) наличия переменного напряжения и сигнализаторы магнитного и электрического поля. В качестве датчиков к таким устройствам с разной эффективностью служат в основном пассивные индуктивные элементы (кроме пассивных элементов в устройствах контроля и сигнализации электрического поля широко используются полевые транзисторы).

Это катушки реле с большим количеством витков на стальном (типа РКН и аналогичные) или ферритовом сердечниках, катушки от высокоомных телефонов (типа ТОН-1, ТОН-2 и аналогичные с сопротивлением 1600 Ом), динамические микро? фоны типа МД200, МД201 и аналогичные, звукозаписывающие (воспроизводящие, универсальные) головки от магнитофонов. Наилучший результат удалось получить, используя универсальную головку от катушечного магнитофона «Яуза» и даже такие «неформальные» элементы, как датчик от ларингофона танков Т-60—Т-80 (см. рис. 2.31).

На рисунке показан один и тот же ларингофонный датчик ТЛГ-1А в разном исполнении (изолированном и неизолированном корпусе). Выход ларингофонного датчика имеет три контакта: корпус датчика (экран) и два контакта (+) и (-). Датчик подключается к усилителю строго с соблюдением полярности.

Танковые шлемофоны используются в народном хозяйстве еще с начала 1970 годов в качестве элементов переговорного устройства вездеходов и тягачей (в географических условиях непроходимой местности, тайге, на севере), поэтому не представляют на сегодняшний день никакого секрета. Однако если исследовать ларингофон глубже, обнаружатся его высокоэффективные (по чувствительности к слабым сигналам) качества.

Рис. 2.31. Фото ларингофонного датчика шлемофона Т-72

Как известно, ларингофон реагирует не столько на уровень громкости звука [об этом можно судить по закрытому (запаянному) корпусу], сколько на слабую детонацию, вибрацию и изменения магнитного поля. Датчик ТЛГ-1А отрицательным выводом подключается к общему проводу усилителя, а «плюсовым» выводом — к отрицательной обкладке оксидного конденсатора С1. Корпус датчика остается неподключенным.

Диаграмма направленности рекомендуемого устройства широка, что позволяет применять его при поиске скрытой проводки в небольших сетях коммуникаций (в квартирах, частных домах). В производственных помещениях, где электрическими кабелями «окутаны» все стены, прибор будет малоэффективен. Зато там, где спрятанная электрическая проводка редка и глубоко запрятана в бетон, находится под толстым слоем штукатурки, устройство обнаруживает ее на расстоянии до 80 см (в зависимости от материала стен). По нарастающей (максимальной) громкости звука в телефоне определяют точное местонахождение проводки. Для нормальной работы устройства, естественно, по искомым проводам должен протекать переменный (или импульсный) ток. Чем больше сила тока, тем с большего расстояния и с большей точностью устройство с ларингофонным датчиком обнаруживает местонахождение проводки.

Поскольку чувствительность датчика высока, можно использовать усилитель звуковой частоты упрощенной конструкции, например на основе микросхемы К140УДЗЗ. Рекомендуемый усилитель обладает функцией регулировки усиления входного сигнала.

Электрическая схема усилителя с подключенным ларингофоном ТЛГ-1А представлена на рис. 232.

В качестве телефона используется хорошо знакомый радиолюбителям телефонный капсюль ДЭМШ-4М, обеспечивающий достаточную громкость звука.

Источник питания устройства— стабилизированный источник питания 5 В постоянного тока. Ток потребления усилителя при максимальном усилении составляет 10—12 мА. На частотах 1000—5000 Гц коэффициент усиления ОУ DA1 максимальный, около 100.

Рис. 2.32. Электрическая схема усилителя с ларингофоном Т/ІГ- 1А

На элементах R4, VD1, C3, С4 собран стабилизатор напряжения. Оксидный конденсатор С4 фильтрует низкочастотные помехи по питанию. Конденсатор C3 фильтрует помехи по высокой частоте.

Резистор R4 (ОМЛТ-0,5) ограничивает ток так, чтобы стабилитрон VD1 находился в рабочем режиме — ток стабилизации 1—10 мА, UCT = 3,3 В. Этот ограничивающий резистор рассеивает небольшое количество тепла — его мощность (0,5 Вт) выбрана с запасом. Можно питать узел от двух элементов А316, тогда R4, VD1, C3, С4 не нужны. В таком варианте элементы питания подключаются соответственно к общему проводу и к точке А (положительный полюс).

Напряжение питания усилителя может находится в диапазоне от 1,4 до 5 В, однако при напряжении питания более 3,5 В усилитель возбуждается и уровень шумов возрастает. При напряжении, питания 3 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440—500 нВ/Гц— это типовое значение для самого ОУ.

Вследствие небольшого уровня опорного напряжения на инвертирующем входе 3 микросхемы DA1 среднеквадратичное значение шума в результирующем сигнале сохраняется на низком уровне. Местный акустический эффект из-за близости расположения ВМ1 и НА1 (который появляется при повышении напряжения питания до 5 В) можно свести на нет корректировкой сопротивления резистора R9. Следует учитывать, что при этом уменьшится и общий коэффициент усиления узла.

Максимальное усиление фиксируется на нагрузке сопротивлением 500 Ом. Однако такой звуковой капсюль найти трудно. При возможной замене НА1 следует учитывать это обстоятельство. Усиление входного сигнала регулируется переменным резистором R5 (СПО-1).

Устройство в налаживании не нуждается. Если узел собран без ошибок с исправными элементами, он начинает работать сразу. Отдельного выключателя питания нет, так как оно поступает на устройство через разъем РП10-5. Можно применить разъем другого типа.

Все постоянные резисторы, кроме R4 — типа МЛТ-0,25. Оксидные конденсаторы — типа К50-6. Остальные — типа КМ-6Б. В качестве ларингофонного датчика ВМ1 можно применить любойдинамическийкапсюльссопротивлением180—250 Ом, например ДЭМШ-1А. НА1 можно заменить на ТМ-4, ВП-1.

Если ларингофон располагается в одном корпусе с усилителем, то экранировать провода не надо. Корпус для устройства — любой: например хорошо подходит пластмассовый, от портативного электрического фонаря, фото которого показано на рис. 2.33.

Рис. 2.33. Фото корпуса из портативного электрического фонаря

Кроме описанного предназначения, устройство усилителя с ларингофонным датчиком может применяться для контроля сейсмического фона, а также в устройствах контроля детонации механических приборов. В налаживании устройство не нуждается.

Кашкаров А. П. 500 схем для радиолюбителей. Электронные датчики.

Искатель скрытой проводки

26.12.2018

Измерительная техника

712

Схема искателя скрытой проводки

Все известные схемы искателей скрытой проводки можно условно разделить на детекторы (сигнализаторы) наличия переменного напряжения и сигнализаторы магнитного и электрического поля.

В качестве датчиков к таким устройствам с разной эффективностью служат в основном пассивные индуктивные элементы (кроме пассивных элементов в устройствах контроля и сигнализации электрического поля широко используются полевые транзисторы).

Это катушки реле с большим количеством витков на стальном (типа РКН и аналогичные) или ферритовом сердечниках, катушки от высокоомных телефонов (типа ТОН-1, ТОН-2 и аналогичные, с сопротивлением 1600 Ом), динамические микрофоны типа МД200, МД201 и аналогичные, звукозаписывающие (и воспроизводящие -универсальные) головки от магнитофонов (наилучший результат удалось получить при использовании старой универсальной головки от катушечного магнитофона «Яуза») и даже такие «неформальные» элементы, как датчик от ларингофона танков Т-60. . .Т-80.

Выход ларингофонного датчика имеет три контакта: корпус датчика (экран) и два контакта (+) и (-). Датчик подключается к усилителю обязательно с соблюдением полюсовки.

Здесь уместно заметить, что танковые шлемофоны используются в России с начала восьмидесятых годов в народном хозяйстве в качестве элементов переговорного устройства вездеходов и тягачей (в географических условиях непроходимой местности, тайге, на севере), поэтому не представляют на сегодняшний день никакого секрета.

Однако, если исследовать ларингофон глубже, обнаружатся его высокоэффективные по чувствительности к слабым сигналам качества. Как известно, ларингофон реагирует не столько на громкость звука — это внешне заметно по закрытому (запаянному) корпусу, а на слабую детонацию, вибрацию и изменения магнитного поля. Это позволило провести эксперимент с подключением датчика ларингофона (показанного на рис. 1) в качестве датчика в схему, рекомендованную ниже. Датчик ТЛГ-1 А отрицательным выводом подключается к общему проводу усилителя, а «плюсовым» выводом — к отрицательной обкладке оксидного конденсатора С1. Корпус датчика остается не подключенным.

Диаграмма направленности рекомендуемого устройства широка, что позволяет применять его при отыскании скрытой проводки в небольших сетях коммуникаций (в квартирах, частных домах). В производственных помещениях, где электрическими кабелями «окутаны» все стены, прибор будет малоэффективен. Зато там, где спрятанная электрическая проводка редка и глубоко запрятана в бетон, находится под толстым слоем деревянных стен — устройство обнаруживает ее на расстоянии до 80 см (в зависимости от толщины стен).

По нарастающей (максимальной) громкости звука в телефоне определяют точное местонахождение проводки. Для нормальной работы устройства, естественно, по искомым проводам должен протекать переменный (или импульсный) ток. Чем больше сила тока, тем с большего расстояния и с большей точностью устройство с ларингофонным датчиком обнаруживает местонахождение проводки.

Поскольку чувствительность датчика высока, усилитель звука можно использовать другой, проще, благодаря применению высокоинтегрированной микросхемы К140УД33. Рекомендуемый усилитель обладает функцией регулировки усиления входного сигнала.

Электрическая схема усилителя с подключенным ларингофоном ТЛГ-1А представлена на рис. 2.

В качестве телефона используется хорошо знакомый радиолюбителям телефонный капсюль ДЭМШ-4М, обеспечивающий достаточную громкость звука.

Источник питания устройства — стабилизированный источник питания 5 В постоянного тока. Ток потребления усилителя, при максимальном усилении, составляет 10… 12 мА. На частотах 1000.. .5000 Гц коэффициент усиления ОУ DA1 максимальный, около 100.

На элементах R4, VD1, СЗ, С4 собран стабилизатор напряжения. Оксидный конденсатор С4 фильтрует низкочастотные помехи по питанию. Конденсатор СЗ фильтрует помехи по высокой частоте.

О деталях

Резистор R4 (ОМЛТ-0,5) ограничивает ток так, чтобы стабилитрон VD1 находился в рабочем режиме — ток стабилизации 1 …10 мА, UCT= 3,3 В. Этот ограничивающий резистор не выделяет большое количество тепла и его мощность в 0,5 Вт избрана с запасом. Можно питать узел от двух элементов А316. Тогда R4, VD1, СЗ, С4 не нужны. В таком варианте элементы питания подключаются соответственно к общему проводу и к точке А (положительный полюс). Напряжение питания усилителя может находится в диапазоне от 1,4 до 5 В, однако при напряжении питания более 3,5 В усилитель возбуждается и уровень шумов возрастает.

При напряжении питания 3 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440…500 нВ/Гц — это характерный показатель самого ОУ. Вследствие небольшого уровня опорного напряжения на инвертирующем входе 3 микросхемы DА1 среднеквадратичное значение шума в результирующем сигнале сохраняется на низком уровне.

Местный акустический эффект из-за близости расположения ВМ1 и НА1 (который появляется при повышении напряжения питания до 5 В) можно свести на нет корректировкой сопротивления резистора R9. Следует учитывать, что при этом уменьшится и общий коэффициент усиления узла.

Максимальное усиление фиксируется на нагрузке сопротивлением 500 Ом. Однако такового звукового капсюля я не нашел. При возможной замене НА1 следует учитывать это обстоятельство. Усиление входного сигнала регулируется переменным резистором R5 (СПО-1).

Устройство в налаживании не нуждается. Если узел собран без ошибок с исправными элементами, он начинает работать сразу. Отдельного включателя питания нет, так как оно поступает на устройство через разъем РП10-5. Можно применить разъем другого типа.

Все постоянные резисторы, кроме R4, типа МЛТ-0,25. Оксидные конденсаторы типа К50-6, остальные — КМ-6Б. В качестве ларингофонного датчика ВМ1 можно применить любой динамический капсюль с сопротивлением 180..250 Ом, например, ДЭМШ-1А. НА1 можно заменить на ТМ-4, ВП-1.

Если ларингофон располагается в одном корпусе с усилителем, то экранировать провода не надо. Корпус для устройства — любой подходящий. В качестве рекомендации обращаю внимание, что хорошо подходит пластмассовый корпус от портативного электрического фонаря,

Кроме описанного предназначения, устройство усилителя с ларингофонным датчиком может применяться для контроля сейсмического фона, как составная часть узлов сигнализации и предупреждения землетрясений, а также в устройствах контроля детонации механических приборов. В налаживании устройство не нуждается.

• Искатель проводки
• ,
• Пробник

Детектор скрытой проводки (схема, принцип работы)

Кроме часто встречающихся в радиолюбительской практике датчиков, существуют и более редкие, но, тем не менее, эффективные приборы и устройства. Об одном из них — датчике от танкового шлемофона — рассказано ниже.

Все известные схемы искателей скрытой проводки можно условно разделить на детекторы (сигнализаторы) наличия переменного напряжения и сигнализаторы магнитного и электрического поля. В качестве датчиков к таким устройствам с разной эффективностью служат в основном пассивные индуктивные элементы (кроме пассивных элементов в устройствах контроля и сигнализации электрического поля широко используются полевые транзисторы).

Это катушки реле с большим количеством витков на стальном (типа РКН и аналогичные) или ферритовом сердечниках, катушки от высокоомных телефонов (типа ТОН-1, ТОН-2 и аналогичные с сопротивлением 1600 Ом), динамические микро? фоны типа МД200, МД201 и аналогичные, звукозаписывающие (воспроизводящие, универсальные) головки от магнитофонов. Наилучший результат удалось получить, используя универсальную головку от катушечного магнитофона «Яуза» и даже такие «неформальные» элементы, как датчик от ларингофона танков Т-60—Т-80 (см. рис. 2.31).

На рисунке показан один и тот же ларингофонный датчик ТЛГ-1А в разном исполнении (изолированном и неизолированном корпусе). Выход ларингофонного датчика имеет три контакта: корпус датчика (экран) и два контакта (+) и (-). Датчик подключается к усилителю строго с соблюдением полярности.

Танковые шлемофоны используются в народном хозяйстве еще с начала 1970 годов в качестве элементов переговорного устройства вездеходов и тягачей (в географических условиях непроходимой местности, тайге, на севере), поэтому не представляют на сегодняшний день никакого секрета. Однако если исследовать ларингофон глубже, обнаружатся его высокоэффективные (по чувствительности к слабым сигналам) качества.

Рис. 2.31. Фото ларингофонного датчика шлемофона Т-72

Как известно, ларингофон реагирует не столько на уровень громкости звука [об этом можно судить по закрытому (запаянному) корпусу], сколько на слабую детонацию, вибрацию и изменения магнитного поля. Датчик ТЛГ-1А отрицательным выводом подключается к общему проводу усилителя, а «плюсовым» выводом — к отрицательной обкладке оксидного конденсатора С1. Корпус датчика остается неподключенным.

Диаграмма направленности рекомендуемого устройства широка, что позволяет применять его при поиске скрытой проводки в небольших сетях коммуникаций (в квартирах, частных домах). В производственных помещениях, где электрическими кабелями «окутаны» все стены, прибор будет малоэффективен. Зато там, где спрятанная электрическая проводка редка и глубоко запрятана в бетон, находится под толстым слоем штукатурки, устройство обнаруживает ее на расстоянии до 80 см (в зависимости от материала стен). По нарастающей (максимальной) громкости звука в телефоне определяют точное местонахождение проводки. Для нормальной работы устройства, естественно, по искомым проводам должен протекать переменный (или импульсный) ток. Чем больше сила тока, тем с большего расстояния и с большей точностью устройство с ларингофонным датчиком обнаруживает местонахождение проводки.

Поскольку чувствительность датчика высока, можно использовать усилитель звуковой частоты упрощенной конструкции, например на основе микросхемы К140УДЗЗ. Рекомендуемый усилитель обладает функцией регулировки усиления входного сигнала.

Электрическая схема усилителя с подключенным ларингофоном ТЛГ-1А представлена на рис. 232.

В качестве телефона используется хорошо знакомый радиолюбителям телефонный капсюль ДЭМШ-4М, обеспечивающий достаточную громкость звука.

Источник питания устройства— стабилизированный источник питания 5 В постоянного тока. Ток потребления усилителя при максимальном усилении составляет 10—12 мА. На частотах 1000—5000 Гц коэффициент усиления ОУ DA1 максимальный, около 100.

Рис. 2.32. Электрическая схема усилителя с ларингофоном Т/ІГ- 1А

На элементах R4, VD1, СЗ, С4 собран стабилизатор напряжения. Оксидный конденсатор С4 фильтрует низкочастотные помехи по питанию. Конденсатор СЗ фильтрует помехи по высокой частоте.

Резистор R4 (ОМЛТ-0,5) ограничивает ток так, чтобы стабилитрон VD1 находился в рабочем режиме — ток стабилизации 1—10 мА, UCT = 3,3 В. Этот ограничивающий резистор рассеивает небольшое количество тепла — его мощность (0,5 Вт) выбрана с запасом. Можно питать узел от двух элементов А316, тогда R4, VD1, СЗ, С4 не нужны. В таком варианте элементы питания подключаются соответственно к общему проводу и к точке А (положительный полюс).

Напряжение питания усилителя может находится в диапазоне от 1,4 до 5 В, однако при напряжении питания более 3,5 В усилитель возбуждается и уровень шумов возрастает. При напряжении, питания 3 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440—500 нВ/Гц— это типовое значение для самого ОУ.

Вследствие небольшого уровня опорного напряжения на инвертирующем входе 3 микросхемы DA1 среднеквадратичное значение шума в результирующем сигнале сохраняется на низком уровне. Местный акустический эффект из-за близости расположения ВМ1 и НА1 (который появляется при повышении напряжения питания до 5 В) можно свести на нет корректировкой сопротивления резистора R9. Следует учитывать, что при этом уменьшится и общий коэффициент усиления узла.

Максимальное усиление фиксируется на нагрузке сопротивлением 500 Ом. Однако такой звуковой капсюль найти трудно. При возможной замене НА1 следует учитывать это обстоятельство. Усиление входного сигнала регулируется переменным резистором R5 (СПО-1).

Устройство в налаживании не нуждается. Если узел собран без ошибок с исправными элементами, он начинает работать сразу. Отдельного выключателя питания нет, так как оно поступает на устройство через разъем РП10-5. Можно применить разъем другого типа.

Все постоянные резисторы, кроме R4 — типа МЛТ-0,25. Оксидные конденсаторы — типа К50-6. Остальные — типа КМ-6Б. В качестве ларингофонного датчика ВМ1 можно применить любойдинамическийкапсюльссопротивлением180—250 Ом, например ДЭМШ-1А. НА1 можно заменить на ТМ-4, ВП-1.

Если ларингофон располагается в одном корпусе с усилителем, то экранировать провода не надо. Корпус для устройства — любой: например хорошо подходит пластмассовый, от портативного электрического фонаря, фото которого показано на рис. 2.33.

Рис. 2.33. Фото корпуса из портативного электрического фонаря

Кроме описанного предназначения, устройство усилителя с ларингофонным датчиком может применяться для контроля сейсмического фона, а также в устройствах контроля детонации механических приборов. В налаживании устройство не нуждается.

Кашкаров А. П. 500 схем для радиолюбителей. Электронные датчики.

Схемы простых искателей скрытой проводки

Прежде чем повесить шкафчик, полку или картину нужно проверить: нет ли под штукатуркой электрической проводки? Тем более если рядом находится розетка, выключатель… В этом однозначно может сказать только тот, кто её прокладывал. Есть второй вариант: собрать простой искатель скрытой проводки.

Искатель скрытой проводки на одном полевом транзисторе с наушником

Для обнаружения скрытой электропроводки в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора, головного телефона и одного-трех элементов питания.

Принцип действия устройства основав на свойстве полевого транзистора изменять свое сопротивление под действием наводок на выводе затвора. Транзистор VT1 — типа КП103, КП303 с любым буквенным индексом (у последнего вывод корпуса соединяют с выводом затвора). Телефон BF1 — высокоомный, сопротивлением 1600…2200 Ом Полярность подключения батареи питания GB1 роли не играет.

При поиске скрытой проводки корпусом транзистора водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи радиотрансляционная сеть) определяют место прокладки проводов. Индикатором может служить не только головной телефон, но и омметр (изображен штриховыми линиями) или авометр, включенный в этот режим работы. Источник питания GB1 и телефон BF1 в этом случае не нужны.

Антенной может служить отрезок медного провода длиной 5 — 8 см., площадка фольги на плате размером примерно 55 х 12 мм. или  небольшая цилиндрическая спираль из провода диаметром 0,5…0. 8 мм., подсоединённая к затвору транзистора.

Искатель со светодиодом

Также простой детектор скрытой проводки, выполненный на одном полевом транзисторе (КП501 с любым буквенным индексом).

Электрическое поле с частотой сети 50 Гц создает микромощную ЭДС в антенне, которая представляет собой кусок обычного медного провода длиной 15…30 см. На затворе VT1 появляется напряжение, что приводит к открытию транзистора и возникновению тока через светодиод. Он загорается. Напряжение питания устройства должно быть не менее 6 В. Возможная замена транзистора — КП502, КП503, КП504 и КП505, но лучше всего использовать транзистор КП504, т.к. его напряжение отсечки составляет всего 0,6 В.

Все можно собрать в небольшой коробочке.

Е.Артюхов, журнал “Радиолюбитель”.

Искатель со стрелочным индикатором

Похожий искатель тоже на одном полевом транзисторе представлен ниже. В нагрузке транзистора стоит стрелочный индикатор.

Для питания индикатора достаточно батарейку, напряжением 1,5 В. Полевой транзистор — любой из серий КП302, КП303,

Резистор R1 подобрать так, чтобы при отсутствии электрического поля стрелка находилась на 0.

(dinistor.net.ru)



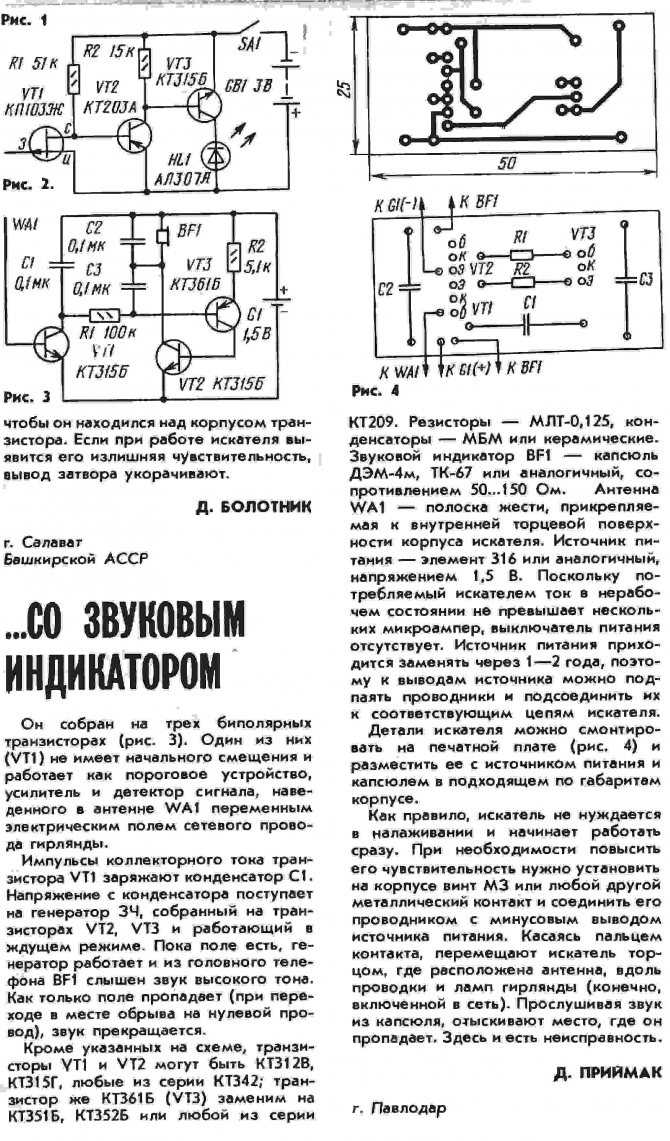

Искатель на трёх транзисторах

Для определения места прохождения скрытой электрической проводки поможет сравнительно простой искатель проводки, выполненный на трех транзисторах. На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) — электронный ключ.

Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле — его и улавливает искатель. Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.

Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за прохождением в ней сетевых проводов. Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где светодиод перестает мигать, нужно искать неисправность.

Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные — любые из серий КТ312, КТ315 или импортные аналоги С1815, 2N3904 и т.п. Все резисторы — МЛТ-0,125, оксидные конденсаторы — К50-16 или другие импортные малогабаритные, светодиод — любой из серии АЛ307, источник питания — батарея «Крона» либо аккумуляторная батарея напряжением 6…9 В, кнопочный выключатель SB1 — КМ-1 либо аналогичный.

Антенный щуп представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате.

Антенный щуп может быть иной конструкции, например, в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре.

Длина отрезка 80…100 мм, его концы пропускают через отверстия корпуса и припаивают к соответствующей точке платы. Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов C1, C2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.

Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа или отключением проводника, соединяющего щуп с печатной платой.

(Радио №8, 1991 г., стр.77)



Общее для всех искателей

Почти все детали прибора размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1 мм.

Плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в передней части прибора и была удалена от руки.

Корпусом искателя может стать пластмассовый пенал. В его верхнем отсеке крепят плату, в нижнем — располагают батарею.

С боку располагают выключатель питания SA1, на лицевой стороне корпуса светодиод HL1, головной телефон или стрелочный индикатор.

Все схемы просты и доступны для сборки начинающим радиолюбителям. Собранные без ошибок искатели в налаживании не нуждаются.

Искатели работоспособны при включенной (действующей) электропроводки, их можно также использовать для контроля работы системы зажигания автомобилей. Для этого нужно поднести антенну искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение или отыскивают неисправную свечу зажигания.

Их можно также использовать в качестве искателя негодной лампы в электрической гирлянде.

Метки: [ индикатор, начинающим, сигнализатор ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Самодельный имитатор охранного устройства

Схемы простейших светодиодных мигалок для имитации охраны

Для охраны какого-нибудь объекта необязательно покупать дорогостоящие охранные сигнализации. Можно собрать простую схему имитирующую охранную систему.

Схема, в статье ниже представляет собой простейший несимметричный мультивибратор, что приводит к прерывистому свечению светодиода.

Подробнее…

• Индикатор контроля напряжения бортовой сети автомобиля

Аккумулятор — достаточно дорогая деталь автомобиля. Поэтому за ней нужен уход и контроль! Ниже рассмотрим индикатор, который предназначен для контроля за напряжением автомобильной аккумуляторной батареи. Он контролирует напряжение бортовой сети автомобиля и от неё же питается.

Подробнее…

• МАЛОГАБАРИТНЫЙ СИГНАЛИЗАТОР РАДИАЦИОННОЙ ОПАСНОСТИ.

МАЛОГАБАРИТНЫЙ СИГНАЛИЗАТОР РАДИАЦИОННОЙ ОПАСНОСТИ СО СВЕТОВОЙ ИНДИКАЦИЕЙ.

Прибор реагирует на изменение ионизирующего излучения в окружающем человека

пространстве путем увеличения или уменьшения числа световых вспышек в единицу времени, например в минуту. Он чувствителен к космическому радиационному фону, предупреждает человека об изменении радиационной обстановки в данной местности и может найти применение, например в качестве индикатора уровня концентрации радиоактивных элементов, содержащихся в материалах. Может быть полезен геологам, командирам штабов гражданской обороны, обслуживающему персоналу в радиологических учреждениях, при производстве работ, связанных с неразрушающим контролем качества материалов при помощи источников ионизирующего излучения в условиях повышенного шума, когда звуковые сигнализаторы малоэффективны. Полезен и тем, кто занимается изучением и охраной природы. Подробнее…

Популярность: 16 918 просм.

Установка системы скрытой проводки

Системы скрытой проводки являются популярным выбором в жилых помещениях, поскольку они эстетически привлекательны. Это наиболее часто используемая система электропроводки в доме, поскольку она защищает провода от внешних повреждений и увеличивает их долговечность.

Провода устанавливаются в 4 этапа.

Этап 1: Укладка электропроводки в плиту

Этап 2: Укладка электропроводки в стену

Шаг 3: Установка тыловых коробок распределительных щитов

Шаг 4: Установка распределительных щитов

Рассмотрим пошаговую процедуру установки системы электропроводки со скрытым кабелепроводом.

Этап-1: Прокладка электрических труб C в плите

• Трубы плиты для внутренней электропроводки должны иметь толщину 2 мм и размер 25 мм для труб из ПВХ. Проложите трубы плиты между верхней и нижней арматурой.
• Используйте в плитах только глубокие распределительные коробки. Правильно свяжите трубы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой маркировке кабелепроводов для электрических проводов и данных, таких как локальная сеть и телефонный провод. Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель для ПВХ для соединения аксессуаров
.
• Внимательно проверьте перепады стен и определите толщину бетона.
• Проверить проводку по сервисным чертежам и посмотреть, где расположены распределительные щиты и сколько точек нужно установить в каждом месте
• Примите особые меры предосторожности при бетонировании плиты
• Заменить все сломанные трубы
• Убедитесь, что все соединения водонепроницаемы
• После снятия опалубки с плиты и балки немедленно пропустите проводку GI. Задокументируйте любой проход или альтернативный маршрут для будущих ссылок
• Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плит в соответствии с электрооборудованием и кондиционированием воздуха
• Разместите тяговые ящики в подходящих местах
• Не ставьте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их не было видно из зон с интенсивным движением, в соответствии с электрическими чертежами
.

Этап-2: Прокладка электропроводки C Трубопроводы в стене

• Выполнение скрытых работ по монтажу трубопроводов после возведения кирпичных стен, но до начала штукатурных работ
• После завершения отверждения кирпичной кладки выполните штробление. В идеале соблюдайте интервал в 7 дней между двумя видами деятельности
• Штробление стен производить только стенорезами, чтобы не повредить стены
• Закрепите электрические кабелепроводы утвержденными зажимами, чтобы обеспечить правильную прокладку и проводку
• После закрепления труб, коробок и принадлежностей заполните выточенную поверхность цементным раствором и оберните трубы сеткой
.
• Начните работу по проводке стены с разметки уровня на стене, учитывая высоту выше FFL (уровня готового пола)
• Ограничить ширину чеканки по количеству каналов
• Глубина штробления должна быть не менее 10 мм от каменной стены для углубления канала
• Убедитесь, что все горизонтальные кабелепроводы расположены прямо на уровне коробки. Трубопровод световой точки должен идти прямо вертикально к распределительной коробке. Следите за тем, чтобы стенные кабелепроводы не были выбраны случайно
• Не используйте колени и изгибы. Используйте пружину, чтобы согнуть, если вы хотите изменить направление трубы.
• Не прокладывайте силовые кабели рядом с линиями связи
• Проложите трубопроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не кладите их на подвесной потолок. Загерметизируйте вертикальные прогоны с открытыми концами вверху, если у вас есть подвесной потолок

Шаг 3: Установка тыльных коробок распределительных щитов

• Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстоянием и высотой от уровня чистого пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаковый. Сохраняйте единообразие во всех установках.
• Распределительные щиты должны представлять собой готовые металлические коробки модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
• Завершите крепление короба перед штукатурными работами, выполняя проводку в стене. Заполните коробки термоколом, пока выполняются штукатурные работы.

Шаг 4: Установка распределительных щитов

• Скрыть распределительный щит перед штукатуркой
• Закрепите коробку DB по правильной линии и выровняйте углубление в кирпичной кладке
• Подготовьте коробку в соответствии с проектом, например, зафиксируйте количество кабелепроводов, входящих в распределительную коробку
• Прокладывайте трубы ПВХ только через указанные входные отверстия

Убедитесь, что вы последовательно выполняете все эти шаги для успешной установки системы скрытой электропроводки. Наши специалисты D&F Liquidators, Inc. могут помочь вам в успешной установке скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать более подробную информацию о том же.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Рассказы из-под приборной панели — Секреты скрытых проводов в вашем BMW 2002 года — Специалисты по двигателестроению // Двигатели DeeBee

Пару лет назад я подключал электрический топливный насос в багажнике своего 02, и я пытаясь найти аккуратный способ подачи питания от блока предохранителей обратно в багажник, не сращивая и не разрушая исходный ткацкий станок. Кто-то любезно указал мне, что на самом деле в моей машине уже была неиспользуемая клемма, спрятанная на виду, которая была предназначена BMW для подключения к ней топливного насоса. Я знаю, что BMW так задумал, потому что вскоре после этого я нашел дополнение к заводскому руководству по ремонту, в котором описывался именно этот метод подключения электрических топливных насосов, устанавливаемых дилерами. Это заставило меня задуматься: что еще было спрятано под изношенной тканевой лентой моего 50-летнего электромонтажного станка?

Пора установить новый мотор, а отремонтированный и модернизированный ткацкий станок на месте.

Ответ пришел раньше, чем я ожидал. После многих лет накопления мелких механических проблем с моим 02 (забитый радиатор, заклинивший кран отопителя, течь усилителей тормозов, изношенные синхронизаторы коробки передач, неаккуратные соединения хвостового вала и т. д.) я, наконец, позвонил, чтобы вытащить двигатель и решить несколько проблем, начиная с ржавого днища под блоком педалей. Конечно, так это началось, но не так, как это закончилось. Как и в случае со старыми изношенными автомобилями, вы начинаете снимать детали и краску, и по ходу дела обнаруживаете все больше проблем. Чтобы достать двигатель, мне пришлось сбросить хвостовой вал. В этот день я узнал, что оба карданных шарнира в хвостовом валу настолько изношены, что я был уверен, что они держатся только на надеждах и мечтах. Я также узнал, что гайка выходного фланца коробки передач была ослаблена, болты опорной пластины переключателя были ослаблены, и что, когда вы наклоняли радиатор вверх дном, это звучало так, как будто вы опускали шарикоподшипники в консервную банку. Я не расстроился, совсем нет, я был рад, что обнаружил проблемы, требующие внимания. Чем больше я искал, тем больше находил. В конце концов у меня кончились механизмы, чтобы вытащить из машины — вся подвеска, тормоза, приборная панель, блок печки, рулевая колонка, жгуты проводов оказались на полу моей мастерской, и у меня больше не было неизвестных, и большой список вещей что нужно было исправить.

Под реле стеклоочистителей, возле замка капота, вы найдете клемму, подключенную к зелено-белому проводу. Подключите электрический топливный насос к этой клемме.

В течение многих лет я обдумывал идею отказаться от стандартного вентилятора двигателя и установить 12-дюймовый термовентилятор перед радиатором. У меня не было непосредственной необходимости делать это, но это всегда было в глубине моего сознания. Я также ждал свободного времени, чтобы обновить стандартный жгут проводов, чтобы включить реле для фар, как в более поздних автомобилях с завода, и, возможно, установить один или два датчика на кастомную центральную консоль. Что ж, если когда-то было время внести коррективы в мой жгут проводов, сейчас самое время это сделать. Старую тканевую ленту быстро сняли со станка, а проводку тщательно промыли спиртом. Вооружившись электрической схемой и паяльником, я начал разбираться в номенклатуре и цветовых кодах BMW. Проводка в автомобилях до 1973 года намного проще, чем в более поздних автомобилях, особенно с органами управления водителя, что упростило задачу. Со снятой лентой не потребовалось много времени, чтобы аккуратно добавить пару реле фар Bosch рядом с реле звукового сигнала, а затем подключить их обратно через блок предохранителей, чтобы фары были плавкими, точно совпадая с проводкой пост- Машина 73 года.

Разъем переключателя вентилятора отопителя/обогрева заднего стекла с зеленым/синим и черным/красным проводами. Также здесь виден красно-желтый провод прикуривателя, который имеет предохранитель и получает постоянное питание.

С проводкой термовентилятора было немного сложнее. Я не хотел навороченных электронных регулируемых контроллеров с жидкокристаллическими экранами и щупами в патрубках радиатора. Задание заключалось в том, чтобы установить термовентилятор, который вы могли бы определить, только если бы вы его искали, проводки не было видно, и он должен был быть плавким предохранителем, управляемым фиксированным датчиком температуры, работающим через реле, установленное рядом с моей новой фарой. реле. Хотя это, вероятно, не понравится пуристам, питание для термовентилятора поступает от контура обогрева заднего ветрового стекла, учитывая, что в моей машине нет обогрева стекла. Это мощный предохранитель на 16 А, которого вполне достаточно для моего ~9.Фанат Дэвиса Крейга. В моей машине есть 2-портовый вододелитель с заглушкой во втором порту, поэтому я использовал запасной порт M14x1,5 мм для фиксированного температурного переключателя Tridon (артикул TFS106). Термовыключатель управляет реле и включает вентилятор при температуре 95ºC и выключает его, когда вода остывает до 90ºC. Я надеюсь, что мне никогда не придется его использовать, но я нашел изящное решение для переключателя блокировки вентилятора на случай, если по какой-то причине датчик температуры воды выйдет из строя. Признаюсь, я не думал об этом, пока не подключил отдельный переключатель блокировки, но мне пришло в голову, что ручка вентилятора отопителя также управляет подогревом заднего ветрового стекла. Поверните ручку по часовой стрелке, чтобы включить вентилятор отопителя, и потяните ее на себя, чтобы включить обогрев заднего стекла. Видите, к чему я клоню? Да, как вы уже догадались, отсоедините зеленый/синий и черный/красный провода от задней части выключателя вентилятора, подсоедините два провода, которые питаются от/к реле термовентилятора, и вы получите переключатель блокировки, который даже есть изображение вентилятора, при этом сохраняется первоначальная работа вентилятора отопителя. Очевидно, это работает только в том случае, если у вас нет обогрева заднего стекла, что в данном случае меня вполне устраивало.

Реле Bosch для звукового сигнала, ближнего и дальнего света и термовентилятора.

Ремонт и модернизация электропроводки может быть либо невероятно разочаровывающим, либо невероятно катарсическим, в зависимости от того, насколько хорошо вы подготовлены. Если вы планируете самостоятельно выполнять работу на ткацком станке, обязательно распечатайте и изучите электрическую схему своего автомобиля, купите себе контрольную лампу для проверки клемм и не торопитесь! Вот список неиспользуемых клемм, которые вы, вероятно, найдете спрятанными под тканевой лентой:

• Зелено-белая клемма под блоком реле стеклоочистителей, возле замка капота. Заводской разъем для электробензонасоса.
• Серо-голубая клемма , используемая на автомобилях с автоматической коробкой передач для подсветки селектора. Можно найти прямо возле вышеуказанного терминала топливного насоса. Он подключен к диммерному выключателю подсветки приборной панели. Подключите датчики на центральной консоли вторичного рынка к этому терминалу для регулировки яркости освещения.
• Черный разъем в моторном отсеке со стороны пассажира, рядом с усилителями тормозов. Это часть цепи реле стартера, используемая для срабатывания таймера холодного запуска на автомобилях Tii. Всякий раз, когда стартер вращается, эта клемма находится под напряжением. Может использоваться для реле, которым требуется триггер во время запуска, например тахометрическое реле Bosch, используемое в системе Bosch LE EFI. Тахометрические реле — это защитное устройство, которое отключает питание топливного насоса и систем EFI, если двигатель останавливается. Идея заключается в том, что если вы попадете в аварию и перережете топливопровод, двигатель остановится, и вы не сможете продолжать качать. топливо выливается на дорогу.
• Белая клемма в моторном отсеке со стороны пассажира, рядом с радиатором. Это часть цепи дальнего света. Может использоваться для дополнительных огней, которые вы можете включить вместе с дальним светом. Вы также можете удалить зеленую кнопку гашения из пепельницы и установить настоящую кнопку и подключить ее, чтобы у вас был дальний свет сам по себе или дальний свет + фары дальнего света, все с использованием заводских деталей.
• Зелено-красный разъем в багажнике над колесной аркой, используется для задних противотуманных фар.
• Фиолетово-черная клемма , прикрепленная к задней части вилки выключателя аварийной сигнализации, является заводской клеммой для радио. Этот терминал находится под напряжением с аксессуарами и зажиганием. Также может быть фиолетово-белым на некоторых автомобилях.
• Красно-желтый разъем на задней стороне прикуривателя может быть подключен к задней части прикуривателя и обеспечивает постоянную мощность для всего, что требует небольшого количества постоянной мощности, например, часы вторичного рынка или настройки памяти для головного устройства вторичного рынка.
• Зеленый/синий и черный/красный провода на задней стороне переключателя вентилятора отопителя используются для обогрева заднего ветрового стекла. Если у вас нет обогрева ветрового стекла, вы можете использовать тяговый переключатель для управления чем-то еще, в моем случае, переключателем блокировки термовентилятора.
• Некоторые, но не все приборные панели имеют вырез, подходящий для часов Tii. Он не полностью прорезан пенопластом, но его место легко маркируется и вырезается, если вы хотите установить часы Tii.

Там, вероятно, есть еще несколько скрытых драгоценных камней. Этот список специально относится к автомобилям 12 В с 12 предохранителями до 73 года выпуска, но вы найдете много таких точек подключения и на других автомобилях. Нашли что-нибудь еще? Дайте нам знать ниже!

Всем счастливого 2002 года!

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. Счастливый седьмой сотрудник Кратчфилда (или № 007, как он выразился), носящий множество шляп в разных отделах, в том числе в написании статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к нашему 1995, а также помог запустить первые итерации наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Что нужно знать о ATSC 3.0

Задние громкоговорители для домашнего кинотеатра

Консультант Crutchfield Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можете ли вы сами провести внутреннюю электропроводку?

Законно ли это?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к задним динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросить проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько проволоки нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Разрешить от 10 до 15 процентов больше: Ваш запланированный проводной маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок громкоговорителей экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Пластины для гвоздей

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойки, балки, пластины, блока или распорки) или надрезаете какую-либо деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото любезно предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор насадок лопаты от 1/4″ до 1-1/2″.
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Norm показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше, чем общий диаметр всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходному отверстию, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от соединительной коробки или Р-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет провод, поэтому сфотографируйте или измерьте место, чтобы найти провод после установки гипсокартона.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка проводов через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Штукатурка и решетчатые стены

Если в вашем доме штукатурка и решетчатые стены или потолки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке электропроводки

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене – одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет незавершенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломом. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать. Посмотрите это видео, чтобы узнать, как это делается.

Чтобы узнать больше о методах установки, ознакомьтесь с нашими советами по установке наружных колонок.

Получите бесплатный проект системы

В хорошо спроектированном доме форма и функциональность находятся в одной команде. Мебель и бытовая техника безотказно служат вашей семье и гостям. Вы не должны ожидать меньшего от вашего аудио/видео оборудования. Но сначала вам нужен план, и здесь на помощь приходит ваш специалист по дизайну аудио/видео оборудования Crutchfield. Отправьте запрос на проектирование системы уже сегодня! Вы получите подробный план системы и ссылку на предварительно заполненную корзину.

3 простых шага

Отправить запрос на проектирование системы

Как спрятать провод динамика

Вы любите слушать музыку, а ваши динамики — лучшая часть системы домашнего кинотеатра. Но лежащие акустические провода часто становятся бельмом на глазу и опасны для здоровья. Без хорошего динамика не обойтись, но кому нужны провода, портящие дизайн салона? Кроме того, провода часто становятся угрозой вашей безопасности. Многие люди часто случайно спотыкаются о провода и получают травмы. Кроме того, на этих проводах часто накапливается пыль и грязь, что затрудняет их очистку.

Но есть разные способы предотвратить появление таких бельмов на глазу. Вы можете использовать разные методы, чтобы скрыть провода от посторонних глаз, чтобы помещение не потеряло своей привлекательности и оставалось безопасным.

Это разные способы спрятать провода, даже если вам нужно провести провода по разным комнатам.

Вы заинтересованы? Затем читайте дальше, чтобы узнать, как спрятать провода динамиков.

Схема

Решение проблемы скрытия провода динамика

1. Используйте существующий декор комнаты

Допустим, вы не готовы тратить деньги на разные способы и идеи. В этом случае вы всегда можете изменить существующий декор вашего дома, чтобы скрыть эти провода динамиков. Вот несколько креативных идей для вас-

Плакаты могут быть отличным способом скрыть провода от глаз самолета. Просто купите постер, который соответствует вашим личным предпочтениям или теме комнаты. Теперь вам просто нужно проложить провода динамиков так, чтобы они выглядели как граница плакатов.

2. Накройте хорошими ковриками или дорожками

Если провода проходят через пол, ковры или дорожки могут быть лучшим способом не допустить, чтобы они стали бельмом на глазу.

Лучшая часть? Эти напольные покрытия часто добавляют нотку экзотического гламура в ваш интерьер. Кроме того, коврики также предотвращают случайные падения. В конце концов, люди имеют тенденцию падать, будучи зажатыми на проводах, неосознанно.

Вы можете использовать коврики или напольные покрытия, или дорожки, подходящие к существующему интерьеру вашей комнаты. Это простая идея без суеты, которая не требует установки или инструментов. Вам просто нужно купить коврик и разместить его соответствующим образом.

Но коврики могут не скрыть всю часть проводов. Он может покрыть почти 90% видимых проводов, если вы немного умны.

Если у вас паркетные полы, лучше использовать коврики одинакового размера из разных материалов, чтобы вам было легче мыть полы.

В качестве альтернативы вы также можете использовать накладки для проводов, чтобы добавить несколько проводов под коврик для дополнительной поддержки в местах с наибольшей проходимостью.

3. Сложите между собой Ваши ковры и плинтусы

На случай, если в вашей комнате уже есть ковер. Вы можете использовать ковры и плинтусы для сокрытия проводов. Плинтусы, особенно прихваточные планки, обычно имеют полое пространство при установке. Этого пространства между прихватками и стенами достаточно, чтобы скрыть динамики.

Во-первых, вам нужно разрезать краску с помощью ножа или бритвы, чтобы открыть место соединения коврика и плинтуса.

Теперь вам нужно снять молдинги плинтуса, чтобы освободить место для вставки проводов. Специалисты рекомендуют начинать с первой шпильки, а затем переходить к концу, где нужно установить провода. Необходимо соблюдать осторожность, чтобы не повредить краску.

Вы можете легко спрятать провода пальцами. Если пространство меньше, вы можете использовать отвертку, чтобы вставить провода внутрь пространства.

Если вы планируете использовать плинтусы для установки, сначала попробуйте измерить пространство, необходимое для размещения проводов.

В качестве альтернативы можно также использовать проволочные желоба для аккуратной прокладки проводов за плинтусом.

После того, как провода правильно заправлены, подходит без проблем. Снова отодвиньте край ковра на прихваточной планке.

Возможно, вам придется переустановить молдинг, чтобы закрыть края и все скрыть.

Это лучший способ скрыть все провода динамиков, не позволяя им быть видимыми или существенными изменениями.

4. Камуфляж краской

Покраска — один из самых простых способов скрыть провода динамиков от посторонних глаз. Это один из самых простых способов, который требует наименьших вложений — краски, кисти и ваше время.

Настенные громкоговорители — лучший выбор для этого метода. Если у вас нет возможности использовать ковры и плинтусы, вы можете просто нанести краску, чтобы смешать провода с фоном.

Это также отличный способ для тех, кто живет в съемном жилье.

Во-первых, вам нужно связать провода, чтобы ими можно было управлять. Вы можете использовать стяжку на молнии или кабельные стяжки для проводов. Попробуйте использовать их на расстоянии нескольких дюймов друг от друга, чтобы связать и держать их в порядке.

Затем вам нужно просверлить стену и добавить к стене несколько шурупов и крючков, чтобы закрепить провода. Если вам не разрешено сверлить стену или вы не хотите сверлить ее, отлично подойдут крючки-липучки.

Теперь вам нужно найти краску, похожую на стены. Теперь вам нужно покрасить провода, чтобы замаскировать их провода.

Самое приятное то, что вы всегда можете замаскировать провода даже после изменения цвета комнаты.

С отверстиями также легко справиться, если вы планируете переустановить провода.

5. Спрячьте рядом Ваши световые ленты

Светодиодные ленты — еще одна умная идея скрыть провода от посторонних глаз. Эти маломощные светодиодные ленты не вредны и не опасны, если разместить их рядом с проводами. Вы можете найти светодиодные ленты различной длины, люменов и цветов. Некоторые также моргают и выглядят фантастически.

Некоторые светодиоды можно штабелировать, и их можно легко прикрепить к стене. Сначала свяжите и организуйте провода динамиков кабельными стяжками. Затем прикрепите их крючками к стене.

Теперь прикрепите светодиоды вдоль проводов или так, чтобы провода оказались под световыми полосами. Теперь подключите все, и вы готовы к работе!

6. Установите качественные кабельные каналы или крышки

Кабельные крышки — лучший способ эстетически скрыть провода от посторонних глаз. Это отличный способ для тех, у кого несколько колонок или кому нужно протянуть провода от одного конца комнаты к другому. 9№ 0003

Крышки для кабелей изготовлены из ПВХ и могут быть разных дизайнов и стилей. Вам также понадобятся локтевые соединения, шурупы, анкеры и двойные ленты. Вы также можете найти крышки кабелей того же оттенка, что и цвет вашей стены, чтобы незаметно скрыть провода и крышки.

Вам просто нужно установить крышки и проложить провода внутри этих крышек в соответствии с вашими требованиями, и вы готовы к работе.

7. Используйте плоский клейкий провод динамика

Не хотите суеты? Тогда переключитесь на клейкие плоские провода для динамиков! Эти провода спрятаны в проушины и являются постоянным решением, если вы не хотите сверлить отверстия или использовать какие-либо другие методы.

Плоские провода выглядят как ленты или упаковочные ленты с клеем для приклеивания на стену. Кроме того, эти провода плоские и легкие. Их также можно красить, чтобы вы могли полностью покрыть их свежим слоем краски.

Плоские провода бывают калибра 16 с двумя или четырьмя жилами. Кроме того, вам также необходимо приобрести клеммные колодки с плоским проводом для каждого динамика, который вы используете.

Теперь закрепите одну сторону клеммной коробки медным проводом и закрепите обычный кабель на другом конце, чтобы создать правильное соединение. После этого нужно просто воткнуть плоские провода. Вы можете покрасить плоские медные провода, если вам нужно.

8. Змейка сквозь стены и потолок

Да, вы можете спрятать провода динамиков внутри стен и потолка. Но это требует некоторых усилий и внутренней реконструкции. Но прежде чем вы решитесь на эту идею, проверьте, идеально ли подходит ваш дом для проводной системы или динамиков, встроенной в стену или потолок.

При использовании встраиваемых в стену или потолок громкоговорителей и проводов лучше нанять профессионалов, так как они требуют определенных навыков установки. Но если вы профессионал в ремонте проводов и электрооборудования, вы готовы обойтись без посторонней помощи.

Вы можете быстро просверлить небольшие отверстия в стене или потолке, чтобы пропустить провода и проложить их к портам даже в нескольких комнатах.

Настенные панели для колонок — отличный способ, если вы не хотите выставлять напоказ розетку. Это соединительные порты, которые могут подключать несколько динамиков через разные точки и даже разъемы HDMI.

Если в вашем доме есть небольшие воздуховоды для вентиляции или кондиционирования воздуха, вы можете легко протянуть провода через эти отверстия, чтобы скрыть их. Есть разные способы сделать это!

9. Обратите внимание на молдинг для кресла

Вы не можете использовать встроенную акустическую систему? Затем переключитесь на моделирование рельса стула. Возможно, вы использовали декоративные элементы, бесшовно прикрепленные к потолку, стенам или углам комнаты в декоративных целях.

Поручни для стульев представляют собой горизонтальные молдинги, которые делят стены пополам. Они доступны в различных дизайнах и могут легко скрыть провода динамиков, добавляя эстетичности интерьеру.

Вы также можете выбрать дизайн по своему вкусу. Но в этом случае лучше обратиться за помощью к профессионалу, потому что вам нужно будет подготовить стену для установки форм для стульев, а также покрасить стену после установки форм.

10. Используйте беспроводную связь, если вы можете

Самый простой способ избежать проводов динамиков — использовать беспроводные динамики. С таким количеством моделей, доступных на рынке, вы будете избалованы выбором. Беспроводные динамики используют соединение Bluetooth, и вам необходимо заряжать их в течение определенного периода времени. Самое приятное то, что эти колонки портативны, и вы можете носить их с собой.

Заключение

Провода динамиков могут раздражать глаза в красиво оформленной комнате. Кроме того, они также вызывают множество проблем, включая случайное спотыкание и опасности во время уборки. Если вы сможете организовать и незаметно спрятать их, вы сможете избавиться от всех этих вопросов и проблем.

В этой статье подробно рассказывается о том, как можно спрятать провода динамиков. Вы можете выбрать любой из этих способов по своему усмотрению и личному выбору.

10 способов скрыть провода динамиков и аудиокабели – СВС

Чтобы создать по-настоящему захватывающее и захватывающее домашнее аудио, вам нужны динамики, которые могут обеспечить мощное звуковое воздействие, точно воссоздавая инструменты, человеческие голоса и звуковые эффекты с убедительным реализмом. На основе доступных технологий; Провод динамика и аудиокабели по-прежнему необходимы для получения наилучшего возможного качества звука. В большинстве комнат кабели динамиков, извивающиеся, как змеи, на полу, особенно в системе объемного звучания с пятью, семью или девятью динамиками, а также одним или несколькими сабвуферами по комнате, могут создать неприглядный беспорядок и даже привести к опасности споткнуться.

Еще хуже, если у вас есть иммерсивная звуковая система с потолочными динамиками Dolby Atmos. Кабели, которые их питают, могут выглядеть как электронные лозы, ползающие по комнате, что может быть неудачным, когда речь идет о гостиных и общих развлекательных помещениях.

К счастью, есть много способов спрятать кабели динамиков так, чтобы они не попадались на глаза и не приходили в голову. Некоторые подходы проще, чем другие, и они влекут за собой различные затраты времени и денег. Но ради опрятного внешнего вида и домашнего спокойствия попытки спрятать кабели и провода динамиков приносят большие дивиденды.

Вот несколько подходов к этой проблеме, перечисленные примерно от самого простого к самому сложному, с очень простым вариантом в конце.

Лучшие способы спрятать провода громкоговорителей и аудиокабели

1. Используйте существующий декор комнаты. Если у вас на стенах висят плакаты или другие произведения искусства, вы можете проложить кабели динамиков к динамикам объемного звучания позади них. Один из наших коллег из SVS использует пальцы из пенопласта со спортивных мероприятий именно для этой цели.
2. Используйте кабельные зажимы со встроенными гвоздями, чтобы прикрепить кабели громкоговорителей к плинтусам в комнате. Кабели в этом случае не совсем вне поля зрения, но они совершенно не мешают. Если в комнате ковровое покрытие от стены до стены, вы можете спрятать кабели между ковром и плинтусами, что сделает их более или менее невидимыми.
3. Воспользуйтесь световыми полосками. Если в вашей комнате есть световые полосы, вы можете проложить кабели динамиков рядом с ними, чтобы они были совершенно незаметны.
4. Проложите кабели под коврами или даже ковром в комнате. Лучше всего для этого подходят плоские кабели , такие как Sewell Ghost Wire.
5. Прикрепите провод динамика к стене. Говоря о проводе Sewell Ghost Wire, он имеет клей с одной стороны, что позволяет прикрепить его к плинтусу или даже к стене. Кроме того, вы можете покрасить его в любой цвет, чтобы сделать его практически невидимым.
6. Используйте окрашенные каналы или кабелепроводы. Несколько компаний изготавливают длинные кабельные каналы, каналы и кабельные каналы, которые скрывают кабели в полых конструкциях, расположенных вдоль плинтусов или в углах, где встречаются стены. Они даже могут располагаться посередине стены, чтобы окружать динамики, и вы можете покрасить их в цвет стены. Примеры включают кабельные каналы CableOrganizer и организатор шнура Wiremold CornerMate.
7. Используйте молдинг короны или архитектурные особенности. Если вы планируете установить плинтус или плинтус в комнате, вы можете получить полые молдинги, которые позволяют прокладывать кабели через них, делая кабели полностью невидимыми. Orac Decor предлагает широкий выбор полых полиуретановых молдингов для корон и плинтусов с полыми каналами. Некоторые молдинги компании также предназначены для непрямого светодиодного освещения вверх, что добавляет приятный штрих в любую комнату.
8. Исследуйте альтернативные молдинги панелей. Направляющая для стула устанавливается горизонтально посередине стены на стене, и ее также можно использовать для скрытия акустических кабелей. Orac Decor предлагает множество так называемых стилей панельного молдинга с полыми каналами.
9. Спрячьте кабели и провода колонок в стене. Для максимальной невидимости кабелей вы можете прокладывать акустические и другие кабели внутри стен комнаты. Вы даже можете установить настенные панели с клеммами для различных типов подключения рядом с колонками и другим оборудованием. Конечно, это требует наибольшей работы, и если вы не являетесь серьезным мастером-сделай сам, часто лучше нанять для этого профессионального установщика.
10. Беспроводная связь (по возможности). Вы можете полностью отказаться от некоторых кабелей, перейдя на беспроводную связь. SVS предлагает беспроводной аудиоадаптер SoundPath, который передает несжатый звук 48/16 по беспроводной сети с устройства-источника на активный сабвуфер или пару активных динамиков. Беспроводной аудиоадаптер SoundPath включает в себя передатчик, который подключается к аудиовыходу линейного уровня на AVR или другом устройстве-источнике, и приемник, который подключается к аудиовходу сабвуфера или пары активных динамиков, что позволяет полностью отказаться от кабеля.

Как видите, существует множество способов спрятать акустические кабели, которые являются неизбежным злом всех аудиосистем. Некоторые из них просты и недороги, а другие сложны и затратны. Но, в конце концов, вы будете вознаграждены чистой и опрятной комнатой, в которой вы сможете сосредоточиться на главном — потрясающем звуке!

Просмотрите все кабели SVS SoundPath для громкоговорителей и аудиокабели.

Посмотреть все аксессуары

Настройка аудиосистемы Статьи

Что такое двухполосное усиление динамиков?

Аудиофилы и любители домашних кинотеатров всегда ищут… Подробнее

Стоит ли смешивать портированные и герметичные сабвуферы в домашнем кинотеатре?

Добавление сабвуфера (или 2-х, или 3-х) является одним из наиболее. .. Подробнее

Что такое HDMI и что делают кабели HDMI?

С момента своего первого появления в 2002 году HDMI считается благословением … Подробнее

Избегайте распространенных ошибок при прокладке кабелей

Наиболее трудоемким аспектом установки системы контроля доступа является прокладка проводки. Каждая электрическая защелка, магнитный замок и считыватель учетных данных жестко подключены к блоку управления доступом (ACU), который обычно устанавливается в ИТ-комнате. К сожалению, мы слишком часто сталкиваемся с ошибками в прокладке кабелей, когда осматриваем объекты клиентов.

В этой статье рассматриваются наиболее распространенные ошибки проводки системы контроля доступа, с которыми мы сталкиваемся в нашей повседневной работе. Обладая небольшими дополнительными знаниями и визуальным осмотром, вы также можете легко обнаружить эти ошибки в разводке кабелей и попросить поставщика систем принять меры для их устранения, прежде чем они вызовут сбои в работе системы и перебои в работе.

Принципиальная электрическая схема системы контроля доступа

ACU выполняет функции регулировщика движения, а также основного источника питания для всех устройств, подключенных к системе контроля доступа. Когда действительные учетные данные предъявляются считывателю, расположенному у двери, ACU временно прерывает подачу питания на метод запирания этой двери (который настроен в отказоустойчивом режиме), позволяя пользователю войти.

На этой упрощенной схеме показано, как основные компоненты системы контроля доступа связаны друг с другом:

Семь наиболее распространенных ошибок при подключении кабеля системы контроля доступа

Итак, какие самые распространенные ошибки в проводке мы наблюдаем в системах контроля доступа?

1. Использование кабеля неправильного типа
2. Не использовать кабели, рассчитанные на пленум, в потолке пленума
3. Неправильные методы подключения
4. Отсутствие отделения низковольтных проводов от высоковольтных электрических проводов
5. Неиспользование лицензированного подрядчика по лифтам
6. Создание ненужных визуальных отвлекающих факторов
7. Отказ от рассмотрения электрической схемы у поставщика системы контроля доступа

Давайте подробно рассмотрим каждую из этих тем ниже.

1. Использование кабеля неправильного типа

Многие считают, что кабель категории 5 (Cat 5) подходит для всего, но это не так. Cat 5 следует использовать только для сетевых подключений. В системе контроля доступа используйте Cat 5 для подключения ACU к локальной сети (интернету).

Для подключения считывателей учетных данных к ACU используйте 6-жильные экранированные кабели калибра 22 калибра. Считыватели учетных данных должны находиться на расстоянии не более 500 футов от ACU, чтобы считыватели работали должным образом. Когда считыватели учетных данных расположены дальше 500 футов, мы часто устанавливаем дополнительный ACU или используем другой метод, использующий кабель Cat 5.

Для подключения электрической защелки или магнитного замка к ACU используйте двухжильные кабели калибра 18. Для выходных и выходных устройств используйте 4-жильные (или 6-жильные, в зависимости от выходного устройства) кабели калибра 22 калибра.

Эти кабели не похожи на Coca-Cola и Pepsi или Energizer на Duracell. Никогда не заменяйте один тип кабеля другим. Если технический специалист случайно использует неправильный тип кабеля, устройство будет испытывать необъяснимые сбои или перестанет работать.

2. Отказ от использования кабелей, предназначенных для пленума, в пленумном потолке

Если в вашем помещении есть пленумный потолок, кабели, используемые в потолочном пространстве, должны быть классифицированы как пленум, чтобы избежать нарушения строительных норм и правил. Пленум — это пространство между структурным потолком и опускающимся потолком, используемое для циркуляции воздуха для обогрева, охлаждения и вентиляции. Кабели класса «пленум» имеют специальную изоляцию, которая делает их огнестойкими и нетоксичными в условиях пожара.

Даже для очень опытного специалиста иногда может быть трудно подтвердить, является ли потолок пленумным потолком, особенно в старых зданиях. В сомнительных случаях мы используем кабели с классом «пленум», несмотря на их более высокую стоимость, потому что один раз подключить дешевле, чем дважды.

3. Неправильная техника электромонтажа

Мы часто видим провода, протянутые через острые металлические детали потолка, закрепленные скобами или прикрепленные к электрическим кабелепроводам и трубам спринклеров. Эти неправильные методы подключения могут повредить металлические жилы внутри проводов, что может привести к короткому замыканию и сокращению срока службы кабелей.

Также следите за проводами кабеля без достаточной поддержки. Если они выглядят как гирлянды, висящие на рождественской елке, вероятно, работа по прокладке проводки не соответствует местным строительным нормам и правилам, которые диктуют требования к опоре для проводки.

4. Отсутствие прокладки низковольтных проводов отдельно от высоковольтных электрических проводов

Все кабели, используемые для системы контроля доступа, являются низковольтными. Они должны быть полностью отделены от высоковольтных электрических проводов, чтобы предотвратить наведенное напряжение или помехи, которые могут помешать правильной передаче сигналов вашими кабелями контроля доступа.

5. Не использовать лицензированного подрядчика по лифтам

Надежная охранная компания не будет пытаться подключиться к лифту самостоятельно, потому что каждый лифт настроен по-разному. Если вам нужно подключить вашу систему контроля доступа к системе управления лифтом, убедитесь, что ваш провайдер доступа координирует свои действия с лицензированным подрядчиком по лифтам.

6. Создание ненужных визуальных отвлекающих факторов

Эстетика имеет огромное значение для многих предприятий, и не только для элитных художественных галерей и розничных бутиков. Важно заранее спланировать, как проводка повлияет на внешний вид помещения. Когда это возможно, квалифицированные специалисты прокладывают кабели через стены, потолок и другие незаметные места, чтобы обеспечить бесшовный вид интерьера. Даже если вы не можете полностью скрыть провода, есть приемы, позволяющие свести к минимуму зрительное отвлечение.

Обсудите свои эстетические ожидания с поставщиком системы контроля доступа на ранней стадии процесса планирования. Обычно мы отправляем консультанта для проверки элементов дизайна интерьера, выявления потенциальных проблем и проведения технической оценки, чтобы найти решения для сложных областей, прежде чем отправлять техников.

7. Не проверять схему подключения у вашего поставщика системы контроля доступа

Попросите просмотреть подробную схему подключения, чтобы убедиться, что все считыватели и замки правильно обозначены и будут использоваться правильные типы кабелей. Вот пример диаграммы, которую мы используем с нашими техническими специалистами и клиентами.

Похожие сообщения:

Установка электрозащелки и электромагнитных замков

Система контроля доступа: как выбрать правильные типы учетных данных

Как сбой сети влияет на облачные системы контроля доступа

Есть вопросы о бизнесе Системы безопасности? У нас есть ответы.

DGA уже более 50 лет специализируется на коммерческих охранных и противопожарных системах.
