схема сборки и рекомендации как сделать устройство правильно

Для устранения проблемы, связанной со слежением, потребуется устройство подавителя связи, подавляющее навигатор, а также вносящее определённые помехи в процессе его функционирования. Подобные глушилки продаются в магазине электроники, либо создаются собственноручно при наличии определённых знаний в области радиотехники.

Важно! Нужно понимать, что для такого устройства нужно разрешение, без него использование глушилки на территории Российской Федерации запрещено. Более детально о правовых и юридических моментах вы можете проконсультироваться у профессионалов – https://ipkl.ru.

Краткое содержимое статьи:

Из чего состоит глушилка?

Глушилка, как на фото состоит из определённых элементов:

• Генератор для регулирования напряжения,  посредством которого убирается перенапряжение всей системы и предотвращения сгорания. Также он усиливает поток тока, при этом сохраняет работоспособность в целом системы при любом напряжении.
• Антенна.  В данном приборе применяются разнообразные типы передающихся элементов, однако более подходящий SMA, который даёт максимальную территорию покрытия, а также функционирует в нужном частотном режиме.
• Усилитель. Определённая деталь схемы, которая несёт ответственность за подачу мощнейшего сигнала.
• Схема. В данный элемент входит генератор, а также катушка. Первый производит колебания, постепенно передающиеся на катушку.

Для бесперебойного функционирования гаджета и исключения глушения связи понадобится намотать требуемое число витков. От правильности выбора сердечника напрямую зависит продолжительность работы прибора и коэффициент усиления.

Конструкцией предусмотрены и другие детали, благодаря которым она функционирует в разных режимах:

• помехи в функционирование приборов слежения, что даёт возможность устранить с экранов радаров телефон, либо машину;
• изменение сигнала таким образом, чтобы он передавал искажённые сведения.

Подобные гаджеты создать намного проблематичнее в связи с наличием определённой модели процессора.

Нюансы изготовления, настройка

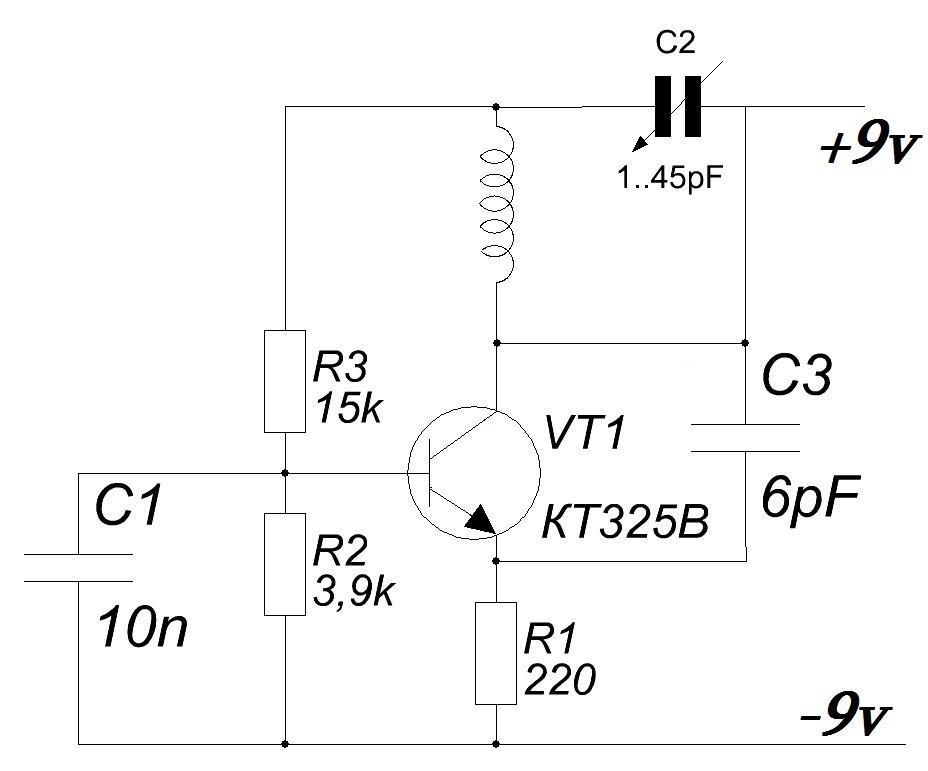

Глушилка сигнала связи, выполненная собственными руками, должна в полной мере соответствовать подобному устройству заводского производства. В этих целях понадобится схема простой глушилки сотовой связи, которая представлена в виде компактного каскада, в который включены диоды, а также транзисторы.

Резисторы с конденсаторами есть возможность изготовить посредством токовых зеркал, а также подобных заменяемых элементов. Данный подмен позволит уменьшить не только размеры гаджета, но и его стоимость.

Немаловажным нюансом считается настройка, позволяющая устранить проблемы, связанные с глушением других сигналов. Для избавления смешивания частот необходимо настроить имеющуюся катушку индуктивности, непосредственно от которой зависит исходящая частота. Подобное действие происходит благодаря изменению числа витков, размещённых на сердечнике.

Чтобы определить количество витков максимально конкретно, важно использовать определённую формулу, которая показывает нужную степень зависимости, имеющуюся между индуктивностью, частотой, а также намотками.

Далее инструкцией создания глушилки для неопытных мастеров предусмотрено устройство функционирования усилителя. Данный прибор показывает усиление и уменьшение сигнала, который не всегда эффективен в процессе работы устройства. В отдельных случаях желательно свести к минимуму процент усиления, снизив подобным образом помехи.

Регулировка данного показателя состоит в экспериментальной настройке необходимого усилителя вручную, параллельно проверяя функционирование комплекса в целом и его влияние на прибор слежения.

Такой элемент, как антенна, не нуждается в настройке, однако при этом следует выбирать её максимально серьёзно. По отзывам радиолюбителей, правильнее всего обустроить антенну SMA, от которой идёт сигнал в разные стороны и которая характеризуется наивысшим усилительным коэффициентом.

Глушилка сигнала связи собственными руками создаётся и из других видов передающих элементов:

• антенна штыревого типа;
• панельного типа;
• логопериодическая.

В зависимости от области обхвата, появляется выбор, который связан между числом обустраиваемых антенн. При необходимости получения готового результата пределах нескольких метров, применяется 1 деталь, при этом в отдельных структурах обустраивается до 4 деталей.

Права по использованию гаджета

Если говорить о разрешении применения подобных гаджетов, то в нашей стране это запрещено. Даже приборы, продаваемые в специализированных магазинах, не разрешено использовать без необходимого разрешения.

Перед получением нужного разрешения и до собственноручного создания глушилки, нужно пройти испытания. Несомненно, модель, созданная самостоятельно, не подтверждается никаким разрешением, именно по этой причине можно применять её незаконно.

Поскольку прибор обладает небольшой мощностью и применяется исключительно в гражданских целях, выследить его достаточно проблематично. В основном проблемы возникнут в случае, когда водитель попадётся с подобным прибором, что может стать причиной огромного штрафа.

Фото глушилок своими руками

Глушилки gps, как сделать своими руками? Принцип работы и схемы глушилок gps, Глонасс, gsm

Содержание

1. Глушилки gps и глонасс как работают?
2. Глушилки gps gsm.
3. Схема глушилки gps.
4. Как сделать глушилку gps своими руками.
5. Лучшие гулшилки gps.

Глушилки GPS предназначены для сокрытия местонахождения автомобиля, на котором установлены маячки спутникового позиционирования. Трекеры обычно устанавливают в кампаниях с целью определения маршрута движения транспортных средств, их скорости перемещения, уровня топлива в баке и т.д..

Подавители GPS позволяют защититься от обнаружения через трекеры слежения, установленные в автомобиле, телефоне или вшитых в одежду. Особенно актуальна блокировка навигации в случаях, когда необходимо свернуть с маршрута, проехать дополнительную дистанцию до остановки для отдыха или если Вы подозреваете, что за Вами могут следить, например, конкуренты.

Глушилки gps и глонасс как работают?

Принцип работы заключается в генерации радиопомех на частотах передатчика:

• Для GPS это 1575.42 МГц (гражданский диапазон).

• Для GLONASS 1602 МГц (гражданский диапазон)

Радиопомехи создаются путем наращивания сигналов, которые не несут полезной информации таким образом, что полезный сигнал со спутника теряется. Чем больше пустых сигналов может отсылать глушилка gps и глонасс сигнала, тем выше мощность прибора и тем надежнее подавляется связь. От мощности же зависит и радиус подавления.

При включении глушилки навигации, все устройства которые осуществляют мониторинг вашего местоположения, перестают принимать сигнал со спутников, и вы «пропадаете» с монитора оператора, который отслеживает Вас через программу слежения.

Ниже мы расскажем о том, какие бывают глушилки навигации, как избавиться от слежки и какие приборы лучше выбирать.

Глушилки gps gsm.

Производители GPS трекеров уже давно знают о существовании подавителей gps и глонасс. Поэтому в большинстве современных трекеров стоит так же модуль gsm, который отвечает за передачу данных с трекера на монитор оператора, а так же является дополнительной дублирующей частотой, которая при отсутствии gps может передавать координаты ближайшей сотовой вышки. Таким образом, вычислить точное ваше местоположение не получится, однако примерно можно.

Погрешность может составлять до километра, однако если Вы должны в это время быть в городе А, а на самом деле находитесь в городе Б, то вычислить это не составит труда. Поэтому все более востребованными становятся мультичастотные подавители сигналов, которые могут одновременно глушить GPS и ГЛОНАСС навигацию, а так же gsm связь.

Схема глушилки gps.

В интернете есть очень много схем gps глушилок и описаний к ним. Однако собрать по таким схемам глушилки достаточно проблематично, особенно если в этой теме Вы не особо разбираетесь. При сборке глушилки следует учитывать узконаправленность конкретных частот, которые можно подавлять: можно блокировать только так называемые «гражданские» частоты, не затрагивая при этом военные каналы.

Как сделать глушилку gps своими руками.

Если Вы все же решили сделать глушилку сами, то Вам необходимо найти качественную схему с раскладкой по уровням, необходимые детали и инструменты. Глушилка сигнала состоит из следующих основных частей:

1. Генератор колебаний.

2. Катушка с количеством витков, соответствующая частоте подавления. Если частот предполагается несколько (например gps, глонасс и сотовая связь), то на каждую частоту нужна своя катушка.

3. Усилитель сигнала, который будет увеличивать мощность прибора до необходимого радиуса.

4. Генератор напряжения, который будет регулировать уровень тока и защищать плату от перегорания.

5. Антенна для увеличения зоны покрытия.

6. Конденсаторы, транзисторы, резисторы, диоды и т.д.

Собирая подавитель сигналов следует точно рассчитать количество витков, чтоб заглушить именно те сигналы, которые необходимы. Расчет можно произвести с помощью формулы Томпсона: (V- частота, L-индуктивность катушки, С- емкость конденсатора)

Учтите:

• Чем современнее устройство, которое нужно глушить, тем мощнее нужно сделать глушилку;

• Не забудьте про систему охлаждения, иначе Ваш подавитель быстро выйдет из строя.

Если Вы с радиотехникой «на ты», то сделать глушилку не сложно, главное ничего не забыть и все учесть. Если же Вы не профессионал, то лучше приобрести подавитель у надежных поставщиков. Что бы Вы выбрали: купить китайскую глушилку, собранную в подвале или у специализированного завода – изготовителя? Примерно так же нужно решать между тем, сделать ли глушилку самому или купить.

Лучшие глушилки gps.

Однозначно лучшую выделить сложно, так как у них присутствует несколько важных параметров, которые в зависимости от использования подавителя являются более или менее приоритетными. Рассмотрим несколько наиболее хороших по отзывам наших клиентов.

EaglePro Пелена 2 (GPS и Глонасс)

Это небольшой подавитель, работающий от прикуривателя автомобиля, создающий помехи на частотах GPS и Глонасс в радиусе до 5 метров. Данная модель узконаправленная, не затрагивает сотовую связь и мобильный интернет и стоит достаточно дешево.

EaglePro Щит 1 (GPS)

Её выбирают в основном покупатели, которые используют подавитель не только в автомобиле, но и при пеших перемещениях, так как запитать такой блокиратор можно от сотового телефона. Она маленькая, незаметная, легко помещается в карман и так же имеет низкую стоимость. Радиус действия 3-5 метров.

EaglePro Торнадо (GSM, 3G, GPS и Глонасс, WIFI, сотовая связь)

Это мощная глушилка, которая может заглушить не только GPS и Глонасс спутники, но и сотовый канал передачи данных, блокируя тем самым передачу сигнала с трекера на монитор оператора. Может работать в радиусе 20-25 метров, имеет собственный аккумулятор, а так же может работать при подключенном питании. Для защиты от перегрева имеет кулеры. Стоимость такой глушилки значительно выше, однако и задач, которые решает подавитель существенно больше.

Какую бы модель Вы ни выбрали помните, что покупать следует только подавители заводского производства, имеющие сертификаты завода изготовителя.

Читайте также

Рейтинг: 4,7 из 5 (Оценок: 698)

Ваша оценка учтена

Простая схема мобильного глушителя | Как работает глушитель сотового телефона?

В предыдущем посте мы изучили схему Simple FM Radio Jammer и ее приложения. Теперь давайте узнаем еще об одной интересной концепции, а именно о цепи глушителя сотового телефона или мобильного телефона.

Краткое описание

Введение

Схема создания помех для мобильных устройств или схема создания помех для сотовых телефонов — это инструмент или устройство, которое может препятствовать приему сигналов мобильными телефонами. По сути, схема мобильного глушителя представляет собой радиочастотный передатчик, который передает радиосигналы в том же (или похожем) диапазоне частот связи GSM.

ПРЕДУПРЕЖДЕНИЕ: Блокирование или глушение радиосигналов является незаконным в большинстве стран. Прежде чем использовать такие устройства, ознакомьтесь с местными законами.

В этом проекте я разработал две схемы мобильных помех, первая из которых использует микросхему таймера 555, а другая построена с использованием активных и пассивных компонентов.

[adsense1]

Схема 1: Схема мобильного глушителя с использованием 555

Необходимые компоненты

• 555 Таймер IC
• Резисторы — 220 Ом x 2, 5,6 кОм, 6,8 кОм, 10 кОм, 82 кОм
• Конденсаторы – 2 пФ, 3,3 пФ, 4,7 пФ, 47 пФ, 0,1 мкФ, 4,7 мкФ, 47 мкФ
• Подстроечный конденсатор 30 пФ
• Светодиод
• Катушки 3 витка 24 AWG, 4 витка 24 AWG
• Антенна 15 витков 24 AWG
• BF495 Транзистор
• Переключатель ВКЛ/ВЫКЛ
• Батарея 9 В

Эксплуатация

После сборки этой схемы на перфорированной плате и подачи на нее питания я поместил мобильный телефон рядом со схемой (мне еще предстоит включить выключатель). Перед включением питания мой мобильный телефон смог уловить большинство сигналов, поскольку он отображает полные полосы.

Как только я включил цепь, полоски сигнала на телефоне начали уменьшаться и, наконец, остановились на одной полоске.

Итак, в заключение могу сказать, что эта схема блокирует сигналы, но не может их полностью заглушить.

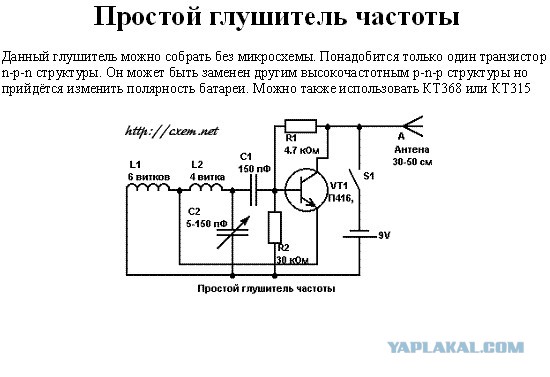

Схема 2: схема простого мобильного глушителя

схема простого мобильного глушителя

[adsense2]

объяснение схемы глушителя сотового телефона

Для любой схемы глушителя помните, что есть три основные важные схемы. Когда они объединены вместе, выход этой схемы будет работать как глушитель. Три контура

• ВЧ-усилитель.
• Генератор, управляемый напряжением.
• Цепь настройки.

Таким образом, транзистор Q1, конденсаторы C4 и C5 и резистор R1 составляют схему ВЧ-усилителя. Это усилит сигнал, генерируемый настроенной схемой. Сигнал усиления подается на антенну через конденсатор С6. Конденсатор C6 удалит постоянный ток и разрешит только сигнал переменного тока, который передается по воздуху.

Когда транзистор Q1 открывается, включается настроенная цепь на коллекторе. Настроенный контур состоит из конденсатора С1 и катушки индуктивности L1. Эта настроенная схема будет действовать как генератор с нулевым сопротивлением.

Генератор или настроенная схема будут воспроизводить очень высокие частоты с минимальным демпфированием. И катушка индуктивности, и конденсатор настроенной цепи будут колебаться на своей резонансной частоте.

Работа с настроенной схемой очень проста и понятна. Когда цепь включается, напряжение сохраняется конденсатором в соответствии с его емкостью. Основная функция конденсатора – накапливать электрическую энергию. Как только конденсатор полностью заряжен, он позволяет заряду течь через катушку индуктивности. Мы знаем, что индуктор используется для хранения магнитной энергии. Когда ток протекает через индуктор, он будет накапливать магнитную энергию за счет этого напряжения на конденсаторе и будет уменьшаться, в какой-то момент полная магнитная энергия сохраняется в индукторе, и заряд или напряжение на конденсаторе будут равны нулю.

Магнитный заряд катушки индуктивности уменьшится, и ток будет заряжать конденсатор в противоположной или обратной полярности. Снова через некоторое время конденсатор полностью зарядится, а магнитная энергия на катушке индуктивности будет полностью равна нулю. Снова конденсатор передаст заряд индуктору и станет нулем. Через некоторое время индуктор передаст заряд конденсатору и станет нулем, и они будут колебаться и генерировать частоту.

Этот круг набегает на внутреннее сопротивление, и колебания прекращаются. Питание ВЧ-усилителя подается через конденсатор C5 на клемму коллектора перед C6 для усиления или как сигнал усиления для сигнала настроенной схемы. Конденсаторы C2 и C3 используются для генерации шума на частоте, создаваемой настроенной схемой. Конденсаторы C2 и C3 будут генерировать электронные импульсы случайным образом (технически это называется шумом).

Обратная связь или усиление, обеспечиваемое РЧ-усилителем, частота, генерируемая настроенной схемой, шумовой сигнал, генерируемый конденсаторами C2 и C3, будут объединены, усилены и переданы в эфир.

Сотовый телефон работает на частоте 450 МГц. Чтобы заблокировать эту частоту 450 МГц, нам также нужно сгенерировать частоту 450 МГц с некоторым шумом, который будет действовать как простой блокирующий сигнал, потому что приемник сотового телефона не сможет понять, на какой сигнал он был принят. Таким образом, мы можем заблокировать доступ сигнала сотового телефона к сотовым телефонам.

Итак, здесь, в приведенной выше схеме, мы сгенерировали частоту 450 МГц, чтобы заблокировать фактический сигнал сотового телефона. Вот что вышеприведенная схема будет действовать как глушитель для блокировки фактического сигнала.

Вы также можете получить хорошее представление о другой схеме глушителя, т. е. о том, как работает схема глушителя дистанционного управления телевизором?

Примечание:

• Эта схема будет работать в диапазоне 100 метров, т.е. она может блокировать сигналы сотовых телефонов в радиусе 100 метров.
• Использование этого типа цепей запрещено в большинстве стран. Использование этой схемы является незаконным, и если вас поймают с использованием этой схемы, вы можете быть заключены в тюрьму, а также должны заплатить крупную сумму в виде штрафа.
• Эту схему можно использовать в телевизионной передаче, а также для игрушек с дистанционным управлением или игрушек.
• Если схема не работает, просто увеличьте номиналы резисторов и конденсаторов в цепи. Увеличьте частоту настроенной цепи, используя эту формулу F = 1/(2*pi*sqrt (L*C)). Увеличьте значение компонентов цепи конденсатора индуктора для увеличения частоты.

Как сделать регулируемый таймер

Как сделать радиочастотный глушитель.

Руководство по созданию радиоглушителя своими руками

Радиосигналы необходимы для связи. Тем не менее, существуют сценарии, при которых вы можете не захотеть, чтобы частоты от радиопередатчика достигали определенного приемника. В нашей статье рассказывается, как сделать радиочастотный глушитель, изучая основы схемы радиочастотного глушителя.

Что нужно для создания радиопомехи

Рис. 1: A Спутниковый приемник

Схема подавления необходима, если вы хотите заблокировать радиосвязь от достижения конкретного приемника. Таким образом, это также предотвращает неправильное использование флюса и припоя. Для изготовления этого компонента вам потребуются следующие компоненты:

• Радиатор
• Драйвер обратного хода
• Плотная бумага
• Клей
• Парафин

Посмотрите на схему ниже.

Рисунок 2: Схема схемы радиочастотного глушителя

Описание схемы

Простая схема глушителя может обеспечить идеальное подавление широкого диапазона радиочастотных сигналов на расстоянии 5-10 метров. Идеальное оборудование для подавления радиочастотных помех оснащено подстроечными резисторами на 22 пФ, которые облегчают эффективную блокировку сигнала радиочастотного шума.

Во-вторых, он должен охватывать диапазон частот от 50 МГц до 1 ГГц. Однако принудительное глушение сигналов в диапазоне частот 500 МГц, скорее всего, вызовет проблемы со стабильностью.

Как сделать блок радиочастотных помех

Рис. 3. Телекоммуникационная вышка

Ниже приведены важные этапы изготовления практического комплекта блока радиоблокировки/схемы блокатора радиочастотного сигнала.

Сделать схему драйвера .

1. Во-первых, вы должны одинаково намотать первичную и вторичную катушки. Также обязательна установка быстродействующего диода, который защитит транзистор от скачков и падений напряжения.
2. Далее, вы также должны использовать относительно большой радиатор. Небольшой радиатор вызывает нагрев транзистора в течение короткого периода времени.
3. Кроме того, убедитесь, что вы не используете припой для соединения первичной и вторичной катушек цепи обратного хода с цепью возбуждения. Вместо этого используйте винты, так как это облегчит установку различных обратных клапанов.

Подготовка обратного хода

1. Создайте жесткий бумажный цилиндр и соедините первичную и вторичную катушки с помощью клея.
2. Во время описанного выше процесса убедитесь, что ферритовые сердечники правильно размещены с пластиковыми пластинами между ними. Это значительно уменьшит ультразвуковые колебания.
3. В идеале толщина катушки должна составлять 1 мм, а магнитный провод — 0,1 мм. Также убедитесь, что в обмотках отсутствует внутренняя дуга. Кроме того, необходимо предварительно замочить катушку в парафине.
4. В среднем вторичная обмотка дает искры диаметром 8–9 мм, для работы которых требуется блок питания мощностью 20 Вт.
5. Если вы хотите увеличить мощность вторичного источника, убедитесь, что вы используете что-то вторичное. Вторичное напряжение в этом случае будет слишком большим для первичной обмотки. Кроме того, также рекомендуется использовать эпоксидную смолу, а не парафин, поскольку она более устойчива к плавлению.

Вход антенны

Рис. 4: Значок антенны передатчика

1. Перед установкой антенны искры 2-3 мм. Тем не менее, использование антенны размером 2 метра увеличит длину искры примерно до 8 мм из-за падения напряжения.
2. Этот готовый глушитель будет работать на расстоянии 10-15 метров. Но для радиочастотного глушителя, совместимого с большими диапазонами, вы можете увеличить длину антенны.
3. Кроме того, обратите внимание, что существует значительная вероятность появления СВЧ-шума на больших расстояниях. Но, шум УКВ наиболее распространен на диапазоне 8-10 метров.
4. Если вы хотите расширить радиус действия самодельного глушителя радиочастотного сигнала, используйте вторичные катушки. Кроме того, повышение эффективности работы драйверов производительности может значительно улучшить систему подавления радиочастот.

Как определить пик резонанса

Вы можете добиться пикового резонанса глушителя, выполнив следующие ключевые шаги:

1. Сначала прикрепите вольтметр постоянного тока к точечному тесту и линии заземления. Идеальным вольтметром для этой функции является вольтметр, измеряющий 0–10 вольт.
2. Затем повозитесь с триммером 22p, пока не получите максимальное показание прибора 3V. Обратите внимание, что это изменение может повлиять на начальную частоту генератора помех.
3. Следовательно, точно настройте триммер 22p, чтобы сместить выход обратно на его правильную частоту.

Технические характеристики катушки радиочастотного глушителя

Ваш радиочастотный глушитель представляет собой сложное устройство и может быть несовместим с другими частотами. Таким образом, чтобы изменить это, вам нужно настроить диаметр и количество витков первичной и вторичной катушек. Кроме того, переделка соседних триммеров является необходимым условием для эффективного глушения цепи.

Также рекомендуется использовать высококачественную печатную плату при сборке радиочастотного глушителя.

Дополнительные советы и знания о системе подавления радиочастот

В Европе устройства радиопомех используются ограниченно, а в таких странах, как США, они запрещены. Однако в некоторых странах нет законов, регулирующих эти цифровые устройства.

В общем, некоторые производители уже производят электронные устройства для радиопомех. Это независимо от распространенного мнения о том, что устройства не подходят. Но, несмотря на оговорки, оборудование для постановки помех необходимо, так как оно имеет множество применений.

Радиопомехи ПРИЛОЖЕНИЕ

Рис. 5. Использование приложения для создания радиопомех

Многочисленные модели приложений для создания помех сотовым телефонам удобны для обнаружения устройств, создающих помехи. В компании глушилки мобильный телефон или аналогичные электронные гаджеты не могут совершать звонки, так как это воздействует на трубку сотового телефона.
