ВАЗ 2107 схема подключения ближнего и дальнего света фар

Лампы ближнего/дальнего света установлены в передних блок-фарах автомобиля ВАЗ 2107.

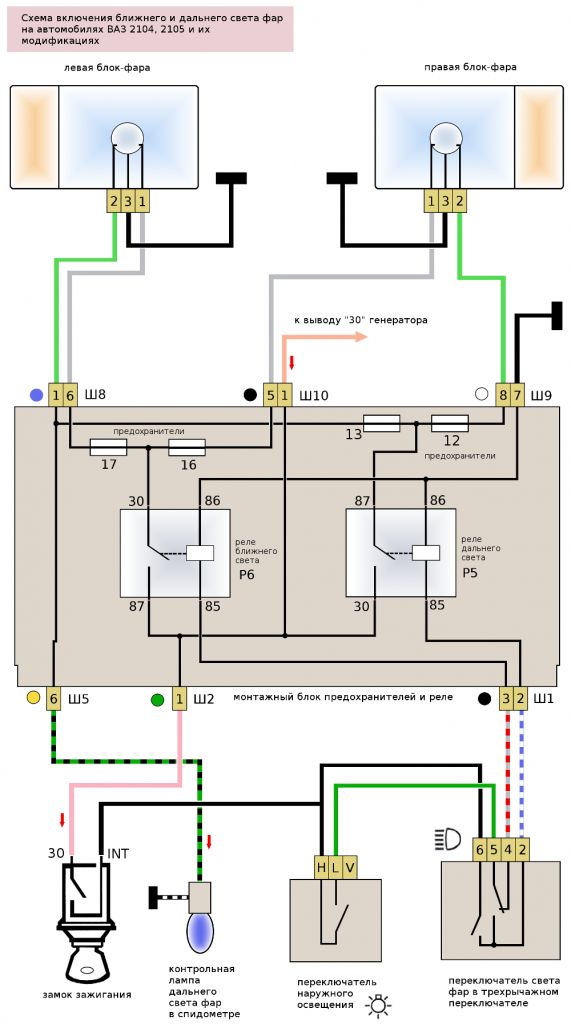

Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2107

Ближний и дальний свет фар автомобиля ВАЗ 2107, схема подключения
Описание схемы

Напряжение в электрическую цепь включения ламп ближнего и дальнего света фар автомобиля ВАЗ 2107 подается с вывода «30» генератора через монтажный блок и выключатель зажигания.

Ближний свет включается выключателем наружного освещения (третье положение), установленным в блоке выключателей (переключателей), в нижней части «бороды» передней панели. При замыкании контактов внутри выключателя  напряжение подается на левый подрулевой переключатель и далее через реле включения ближнего света фар и предохранители 17, 16, попадает в передние блок-фары на лампу, где запитывает нить ближнего света (55 Вт).

При включении дальнего света электрический ток с подрулевого переключателя попадает на реле дальнего света фар, предохранители 12, 13 и далее на нити дальнего света ламп (60 Вт) в передних блок-фарах.

На 13-м предохранителе так же находится лампа включения дальнего света фар в щитке приборов.

Включение ближнего или дальнего света фар будет доступно только при включенном выключателе наружного освещения.

Для кратковременного включения дальнего света фар, как при включенном, так и при выключенном выключателе наружного освещения, водитель перемещает рычаг переключения дальнего-ближнего света фар на себя и включает дальний свет. В таком случае ток на нити дальнего света в лампах фар подается напрямую с замка зажигания (вывод INT), минуя выключатель наружного освещения.

Примечания и дополнения

В передних блок фарах автомобиля ВАЗ 2107 применяется двухнитевая галогеновая лампа ближнего-дальнего света Н4 55/60 Вт.

Приведенная схема для автомобилей ВАЗ 2107 с монтажным блоком нового образца (ножевые предохранители). Для ВАЗ 2107 с монтажным блоком старого образца (с пальчиковыми предохранителями) схема подключения ближнего/дальнего света фар аналогична с той лишь разницей, что наименование колодок проводов «Ш», а не «Х» и предохранители без F.

— В дополнение к передним фарам на ВАЗ 2107 можно подключить ПТФ (противотуманные фары).

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

— Схема подключения противотуманного света в задних фонарях ВАЗ 2107

— Не горит ближний или дальний свет фар ВАЗ 2107, 2105, 2104

— Схема подключения поворотников ВАЗ 2107

— Схема подключения «габаритов» автомобиля ВАЗ 2107

— Очистители и омыватели фар ВАЗ 2107, схема подключения

— Схема включения указателей поворота автомобиля ВАЗ 2105

Подписывайтесь на нас!
Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки 2107, ВАЗ, дальний, свет, схема. ближний, фар 19 529 views

как разобрать, замена стекла, накладки, регулировка оптики,, инструкции с видео и фото

Система освещения автомобиля представляет собой совокупность устройств и приборов, обеспечивающих комфортное и безопасное управление транспортным средством в тёмное время суток. Фары, как один из ключевых компонентов этой системы, выполняют функции освещения дорожного полотна и сигнализации о намерениях водителя. Длительная и безаварийная эксплуатация фар автомобиля ВАЗ-2107 может быть обеспечена за счёт соблюдения правил технического обслуживания и своевременной замены отдельных элементов этого осветительного прибора. Фары «семёрки» имеют свои конструктивные особенности, которые следует учитывать при их ремонте и замене.

Содержание

  • Обзор фар ВАЗ-2107

    • Какие фары можно поставить на ВАЗ-2107

      • Светодиоды

      • Биксенон

    • Стёкла для блок-фар ВАЗ-2107

      • Поликарбонат

      • Акрил

  • Характерные неисправности фар и методы их устранения

    • Замена стекла

      • Видео: замена стекла фары ВАЗ-2107

    • Замена ламп

      • Видео: замена основной и габаритной лампы на ВАЗ-2107

    • Очистка стёкол

      • Видео: полировка/шлифовка стекла фары ВАЗ

  • Электрическая схема подключения фар ВАЗ-2107

    • Подрулевой переключатель

    • Реле и предохранители фар

    • Дневные ходовые огни

  • Регулировка фар

  • Противотуманные фары

    • Видео: самостоятельная установка противотуманок на «семёрку»

  • Тюнинг фар ВАЗ-2107

    • Видео: чёрные «ангельские глазки» для «семёрки»

Обзор фар ВАЗ-2107

Штатная передняя блок-фара автомобиля ВАЗ-2107 представляет собой пластмассовый короб, лицевая сторона которого выполнена из стекла или прозрачного пластика прямоугольной формы. На стеклянных фарах остаётся меньше царапин, а их оптические свойства позволяют формировать более сфокусированный световой поток. В то же время стекло более хрупкое, чем пластик, и может разбиться при механическом воздействии такой силы, которое пластиковая фара выдержит.

Передняя фара автомобиля ВАЗ-2107 включает в себя лампы ближнего и дальнего света, указатель поворота и габаритные огни

Благодаря повышенной прочности пластиковые фары пользуются большей популярностью среди автолюбителей. В корпусе блок-фары размещены лампа ближнего и дальнего света типа АКГ 12–60+55 (Н4) мощностью 12 В, а также лампы указателя поворота и габаритных огней. Световой луч направляется на дорогу с помощью отражателя, расположенного позади патрона, в который вкручивается лампа.

Среди конструкционных особенностей блок-фары ВАЗ-2107 отметим наличие гидрокорректора. Это устройство может оказаться к месту в ночное время, когда багажник перегружен и передняя часть автомобиля задирается. В этом случае даже ближний свет начинает ослеплять глаза водителям встречного транспорта. С помощью гидрокорректора можно отрегулировать угол падения светового луча, опустив его вниз. В случае необходимости это устройство позволяет выполнить и обратную регулировку.

Корректировка направления луча выполняется с помощью регулятора, расположенного рядом с ручкой управления яркостью освещения панели управления. Регулятор гидрокорректора имеет 4 положения:

В автомобилях ВАЗ-2107 используется гидрокорректор типа 2105–3718010.

На тыльной стороне блок-фары имеется крышка, которая используется при замене перегоревших ламп.

Какие фары можно поставить на ВАЗ-2107

Владельцы «семёрок» довольно часто используют альтернативные варианты фар, преследуя при этом две цели: улучшить показатели работы световых приборов и добавить эксклюзивности их внешнему виду. Чаще всего для тюнинга фар используются светодиоды и биксеноновые лампы.

Светодиоды

Светодиодными лампами можно полностью заменить штатный комплект или установить их в дополнение к заводским. Светодиодные модули можно изготовить самостоятельно или купить готовые. Такие типы световых приборов привлекают автолюбителей:

Среди недостатков светодиодов — необходимость специальных элементов управления, за счёт чего система освещения становится более сложной и дорогой. В отличие от обычных ламп, которые в случае выхода из строя можно заменить, светодиоды замене не подлежат: придётся менять весь модуль.

Биксенон

В пользу установки биксеноновых ламп, как правило, приводятся такие доводы:

  • увеличение срока службы. За счёт того, что внутри такой лампы нет нити накаливания, исключается возможность её механического повреждения. Подсчитано, что средняя продолжительность жизни биксеноновой лампы составляет 3 000 часов, галогеновой — 400 часов;
  • повышенный уровень светоотдачи, который не зависит от напряжения в цепи, т. к. преобразование тока происходит в блоке розжига;
  • экономичность — мощность таких ламп не превышает 35 Вт.

Помимо этого, глаза водителя меньше устают, т. к. ему не приходится вглядываться в дорогу благодаря равномерному и мощному свету биксеноновых ламп.

Биксеноновая фара более долговечна и экономична по сравнению с другими типами световых приборов

Среди недостатков биксенона — высокая стоимость, а также необходимость замены сразу двух ламп при выходе из строя одной из них, т. к. новая лампа будет гореть ярче, чем та, что отработала какое-то время.

Товарищи, друзья! Будьте благоразумны, не ставьте ксенон, и тем более не ставьте его в обычные фары, поберегите себя в крайнем случае, ведь ослеплённый вами водитель может въехать и в вас!
наша оптика, а именно наше стекло устроенно так что все риски на стекле формируют именно тот пучок и именно из той лампы (галогенной), которая у нас стоит, в галогенной лампе светится нить за нитью есть колпачок, который отражает свет в сторону стекла фары, сам пучок света от нити весьма мал, в то время как у ксеноновой лампы светится вся колба (газ находящийся в ней), естетственно, свет который она излучает, попадая в стекло, в котором сделаны специальные насечки для галогенной лампы будут свет рассеивать куда угодно, но не туда, куда нужно!

что касается всевозможного прошпорта то видел уже не одну пару фар, которые после нескольких лет приобрели желтовато-грязный вид, пластик очень сильно помутнел, и от мойки и песка сильно потрепался… я имею в виду ту же тусклость, блин весь этот дешёвый баку стайл и тому подобное зло, потому как сделано китаезой из дешёвой пластмассы которая со временем мутнеет… Но если на задних фонарях этого ещё не так заметно, то на передних очень сильно…
Единственное, на мой взгляд, очень правильное решение, которое видел где-то на просторах интернета, это было спалировывание штатной насечки на стекле, расширение основания фары и установка с какой-либо машины с разборки фирменного биксенона, даже фотки были, если не ошибаюсь, какой-то ващовской машины с пушками внутри фары! Смотрелось очень хорошо, да и подход к такой работе мне лично понравился, но он уж очень трудоёмок…

Стёкла для блок-фар ВАЗ-2107

Штатные стёкла фар автомобиля ВАЗ-2107 можно заменить акриловыми или поликарбонатными.

Поликарбонат

Поликарбонатные стёкла на автомобильных фарах начали использовать благодаря следующим уникальным свойствам этого материала:

Среди преимуществ поликарбонатных фар:

  • долговечность. Импортные изделия, как правило, выпускаются со специальной защитной плёнкой, которая надёжно предохраняет поверхность фары от механических повреждений;
  • невосприимчивость к вредному воздействию химических моющих средств;
  • доступность реставрации. Если внешний вид таких фар утратил свой первоначальный лоск, это легко исправить с помощью полировки наждачной бумагой и абразивной пастой.

Недостатки у такого типа фар тоже есть:

  • не оказывают противодействия ультрафиолетовым лучам, в результате чего через определённое время желтеют и мутнеют, снижая проходимость излучаемого света;
  • могут быть повреждены щелочными составами;
  • подвержены воздействию сложных эфиров, кетонов и ароматических углеводородов.
Акрил

Акрил довольно часто используется при ремонте повреждённой фары: сделать новое стекло можно методом термоформовки. Производство таких фар отличается простотой и дешевизной, соответственно, и стоимость фар вполне доступна. Акрил успешно справляется с ультрафиолетом, но со временем покрывается большим количеством микротрещин, поэтому срок службы подобных изделий не очень велик.

Акриловое стекло для фар ВАЗ-2107 можно изготовить в домашних условиях

Характерные неисправности фар и методы их устранения

В ходе эксплуатации фара автомобиля так или иначе подвергается механическим повреждениям и воздействию атмосферных факторов, поэтому через определённое время работы может потребоваться её ремонт или реставрация.

Замена стекла

Чтобы демонтировать фару ВАЗ-2107, потребуется рожковый ключ на 8 и крестообразная отвёртка. Последовательность действий при снятии фары следующая:

  1. Под капотом следует отыскать питающие штекеры ламп и гидрокорректора и отсоединить их.

    Отсоединяем штекеры питания ламп и гидрокорректора

  2. На лицевой стороне фары необходимо открутить три болта крестообразной отвёрткой.

    Откручиваем три болта крепления фары крестовой отвёрткой

  3. При откручивании одного из болтов с обратной стороны потребуется зафиксировать ключом на 8 ответную гайку.

    Два болта откручиваются сразу, а третий требует удерживания ответной гайки со стороны капота

  4. Извлечь фару из ниши.

    Фара извлекается из ниши с небольшим усилием

Стёкла крепятся к корпусу фары с помощью герметика. Если необходимо заменить стекло, место стыковки следует зачистить от старого герметика, обезжирить и нанести новый герметизирующий слой. Затем приложить стекло и зафиксировать его малярным скотчем. Через 24 часа фару можно устанавливать на место.

Видео: замена стекла фары ВАЗ-2107

Замена ламп

Чтобы заменить перегоревшую лампу дальнего-ближнего света фары ВАЗ-2107, необходимо:

  1. Отсоединить отрицательную клемму аккумулятора.
  2. Снять крышку блока фары, повернув её против часовой стрелки.

    Для того чтобы получить доступ к лампе ближнего света, необходимо снять крышку блока фары, повернув её против часовой стрелки

  3. Отсоединить питающую колодку от лампы.

    С контактов лампы снимаем питающую колодку

  4. Извлечь пружинный фиксатор из пазов патрона.

    Лампа удерживается в блоке специальным пружинным фиксатором, его нужно снять, освободив из пазов

  5. Вынуть лампу из блок-фары.

    Вынимаем перегоревшую лампу из блок-фары

  6. Установить новую лампу в обратном порядке.

Выполняя работы по замене ламп, следует помнить, что, касаясь руками колбы лампы, мы замасливаем её, а это может привести к преждевременному выходу лампы из строя

.

Замена ламп габаритного света и указателей поворотов, как правило, затруднений не вызывает: для этого необходимо извлечь соответствующий патрон из рефлектора и вынуть лампу, вращая её против часовой стрелки.

Видео: замена основной и габаритной лампы на ВАЗ-2107

Очистка стёкол

Если стёкла фары утратили прозрачность, можно попытаться восстановить их внешний вид и светопропускную способность, обратившись к специалистам СТО или выполнив реставрацию оптики самостоятельно. Для этого автовладельцу потребуются:

  • наждачная бумага разной зернистости;
  • абразивная и неабразивная паста;
  • малярный скотч;
  • ветошь;
  • шлифовальная машина или болгарка со шлифовальным кругом.

Работы по восстановлению стёкол выполняются в такой последовательности:

  1. Фара обклеивается по периметру малярным скотчем или плёнкой, чтобы при выполнении работ не повредить лакокрасочное покрытие кузова.
  2. Поверхность стекла обрабатывается наждачной бумагой, начиная с более крупной, заканчивая мелкозернистой. Если шлифовка выполняется механизированным способом, поверхность следует периодически смачивать водой.
  3. Обработанная поверхность тщательно промывается водой.
  4. Стекло шлифуется полиролью и снова промывается водой.
  5. Поверхность поочерёдно обрабатывается абразивной и неабразивной пастой с помощью шлифовальной машины с поролоновым кругом.

    Фара обрабатывается шлифовальной машинкой с использованием абразивной и неабразивной пасты поочерёдно

Видео: полировка/шлифовка стекла фары ВАЗ

Электрическая схема подключения фар ВАЗ-2107

Электрическая схема работы наружного освещения включает:

  1. Блок-фары с габаритными огнями.
  2. Лампу подкапотного света.
  3. Монтажный модуль.
  4. Подсветку вещевого ящика.
  5. Освещение панели приборов.
  6. Задние фонари с габаритами.
  7. Подсветку номерных знаков.
  8. Переключатель наружного освещения.
  9. Контрольную лампу в спидометре.
  10. Ключ зажигания.
  11. Выводы А — к генератору, Б — к лампам подсветки приборов и выключателей.

    Блок-фары являются частью системы наружного освещения автомобиля, которая управляется кнопками на приборной панели

Схема работы задних фонарей и противотуманного света состоит из:

  1. Блок-фары.
  2. Монтажного модуля.
  3. Трёхрычажного переключателя.
  4. Выключателя наружного освещения.
  5. Выключателя противотуманок.
  6. Задних фонарей.
  7. Предохранителя.
  8. Контрольной лампы противотуманных огней.
  9. Контрольной лампы дальнего света.
  10. Ключа зажигания.
  11. Реле дальнего (Р5) и ближнего (Р6) света.

    Схема задних фонарей и противотуманного света монтируется на отдельном модуле

Подрулевой переключатель

Подрулевой переключатель ВАЗ-2107 является трёхрычажным и выполняет функции:

  • управления дальним и ближним светом;
  • включения указателей поворотов;
  • управления стеклоомывателем.

Расположение переключателя позволяет водителю управлять устройствами автомобиля, не отвлекаясь от дороги. Наиболее характерными неисправностями подрулевого переключателя (который ещё называют тубусом) принято считать выход из строя контактов, отвечающих за работу поворотов, ближнего и дальнего света, а также механическое повреждение одного из рычагов.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами

Реле и предохранители фар

Ответственными за защиту осветительных приборов являются предохранители, расположенные в блоке нового образца и отвечающие за:

Работа осветительных приборов регулируется с помощью реле:

  • 5 — дальнего света;
  • 6 — ближнего света.

Дневные ходовые огни

Дневные ходовые огни (ДХО) не следует путать с габаритами: это световые приборы, предназначенные для улучшения видимости в дневное время. Как правило, ДХО выполнены на светодиодах, которые дают яркий свет и отличаются большим рабочим ресурсом. Включать ДХО одновременно с ближним или противотуманным светом не рекомендуется. Чтобы установить на автомобиль ДХО, необязательно обращаться на СТО, это вполне можно сделать самостоятельно. При этом важно учитывать, что:

  • световые приборы должны устанавливаться в соответствии с требованиями ГОСТ Р 41.48–2004;
  • «семёрке» подходят не любые ДХО. Многие автовладельцы устанавливают огни типа Philips Led Daylight 9;
  • чаще всего ДХО размещают на бампере или воздухозаборнике;
  • световые приборы должны находиться на высоте 250–1500 мм от земли;
  • расстояние между двумя видимыми краями приборов должно составлять минимум 600 мм;
  • ДХО могут быть расположены только в передней части автомобиля, а световой луч должен быть направлен только вперёд;
  • общая яркость света должна находиться в пределах 150–330 люменов.

Схема подключения ДХО предусматривает наличие пятиконтактного реле типа М4 012–1Z2G.

Для подключения ДХО потребуется пятиконтактное реле типа М4 012–1Z2G

Подключение реле выполняется следующим образом:

  • контакт №30 необходимо соединить с «плюсом» зажигания;
  • №86 соединяется с кнопкой включения габаритов и ближнего света;
  • №87 остаётся неподключенным;
  • №85 — масса;
  • №88 (87А) — вывод на ДХО.

Существует несколько вариантов схем подключения ДХО, одна из которых рассчитана на их выключение в момент пуска двигателя.

Одна из схем подключения ДХО рассчитана на их выключение в момент пуска двигателя

В этом случае контакты подключаются следующим образом:

  • минус ДХО идёт на корпус;
  • плюс — на контакт реле №30;
  • контакт 87 соединяется с плюсом аккумулятора;
  • контакт 85 — с массой;
  • контакт 86 подключается на геркон, второй контакт которого выводится на плюсовой зажим генератора.

Регулировка фар

Принято считать, что фары выполняют свою функцию, если дорога перед автомобилем хорошо освещена, а водители встречного транспорта при этом не ослеплены. Чтобы добиться такой работы осветительных приборов, следует их правильно отрегулировать. Для регулировки фар ВАЗ-2107 необходимо:

  1. Разместить машину на ровной строго горизонтальной поверхности на расстоянии 5 м от вертикального экрана размером 2х1 м. Автомобиль при этом должен быть полностью заправлен и укомплектован всем необходимым снаряжением, шины — накачаны до необходимого давления.
  2. Нарисовать на экране разметку, на которой линия С будет означать высоту фар, D — на 75 мм ниже С, О — осевая линия, А и В — вертикальные линии, пересечения которых с С образуют точки Е, соответствующие центрам фар. J — расстояние между фарами, которое в случае с ВАЗ-2107 равно 936 мм.

    На вертикальном экране необходимо выполнить разметку, которая нужна для регулировки фар

  3. Перевести регулятор гидрокорректора в крайнее правое положение (позиция I).
  4. Положить на водительское сидение груз весом 75 кг или посадить туда пассажира.
  5. Включить ближний свет и закрыть одну из фар непрозрачным материалом.
  6. Добиться совмещения нижней границы луча с линией Е–Е вращением регулировочного винта на задней стороне блок-фары.

    Вращением одного из регулировочных винтов следует совместить нижнюю границу луча с линией Е-Е

  7. Вторым винтом совместить место излома верхней границы луча с точкой Е.

    Вращением второго винта необходимо совместить место излома верхней границы луча с точкой Е

То же самое необходимо выполнить и для второй фары.

Противотуманные фары

Передвижение на автомобиле в дождь или снег может создать множество хлопот водителю, вынужденному управлять машиной в условиях плохой видимости. В этой ситуации на помощь приходят противотуманные фары (ПТФ), конструкция которых предусматривает формирование светового пучка, «стелющегося» над поверхностью дорожного полотна. Противотуманки, как правило, жёлтого цвета, т. к. этот цвет имеет свойство меньше рассеиваться в тумане.

Устанавливаются противотуманки, как правило, под бампером, на высоте не ниже 250 мм от поверхности дорожного полотна. В монтажный набор для подключения ПТФ входят:

  • комплект проводов;
  • реле;
  • кнопка.

Помимо этого, потребуется предохранитель на 15 А, который будет установлен между реле и аккумулятором. Подключение следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой.

Подключение противотуманных фар следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой

Видео: самостоятельная установка противотуманок на «семёрку»

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

  • Автор: Игорь Светличенко
