Простейшая электрическая цепь | Электрикам

Что такое электрическая цепь?

Под электрической цепью понимают совокупность взаимосвязанных элементов, образующих путь для протекания электрического тока. Все процессы в электрической цепи подчинятся законам электротехники. Входящие в состав электрической цепи элементы можно условно разделить на 3 группы: генерирующие устройства, приемные устройства и вспомогательные элементы.

Простейшая электрическая цепь включает в себя следующие основные компоненты (рисунок 1):

  1. Источник электрической энергии (Источник тока).
  2. Приемник электрической энергии.
  3. Соединительные провода.

Также в состав простейшей электрической цепи может входить вспомогательное оборудование, например, замыкающее устройство, измерительные приборы (амперметр, вольтметр и пр.), защитные аппараты (предохранители и пр.).

Рис.1 Простейшая электрическая цепь

Источник электрической энергии, потребители, соединительные провода.

Источник электрической энергии — это устройство преобразующее различные виды энергии в электрическую энергию.

Источником электрической энергии может быть гальванический элемент, аккумулятор, электромеханический или термоэлектрический генератор, фотоэлемент и пр. Все источники электрического тока имеют внутренне сопротивление, но как правило оно мало по сравнению с сопротивлением других элементов цепи. Протекающий в цепи ток может быть как переменным, так и постоянным; его род определяется источником (например, гальванический элемент дает постоянное напряжение, обмотки трансформаторов и генераторов – переменное).

В зависимости от рода тока электрической цепи подразделяют:

  • цепи постоянного тока;
  • цепи переменного тока.

Потребителями

в электрической цепи являются элементы, преобразующие электрическую энергию в механическую энергию, тепло, световое излучение и пр.

Примерами потребителей электроэнергии являются лампы накаливания, электронагревательные приборы, электродвигатели и другие элементы, требующие для работы потребление электрического тока.

Соединяющие элементы провода как правило выполняются из алюминия или меди. Это связано с низким удельным сопротивлением этих металлов – это значит, что потери напряжения в них будут незначительным. К недостаткам медных и алюминиевых проводов относят их существенное нагревание при превышении установленных предельных (максимально допустимых) значений тока и напряжения.

В состав любого электротехнического устройства (телефона, компьютера, телевизора и пр.) входят электрические цепи по которым, при наличии источника, может протекать электрический ток. В зависимости от  элементов используемых в электрической цепи, можно подразделить на:

  • линейные или нелинейные цепи;
  • пассивные или активные цепи.

Для удобства расчетов и наглядного представления электрических цепей используют электрические схемы. На них все элементы электрической цепи отображены при помощи условных знаков (графических обозначений). Каждый электрический элемент имеет графическое представление, регламентированное ГОСТом, поэтому составленная одним человеком схема, может быть понятна и корректно интерпретирована другим.

Иногда представление на электрической схеме одного реального элемента, может быть выполнено совокупностью нескольких стандартных элементов.  Схема электрической цепи, представленной на рисунке 1, приведена на рисунке 2.

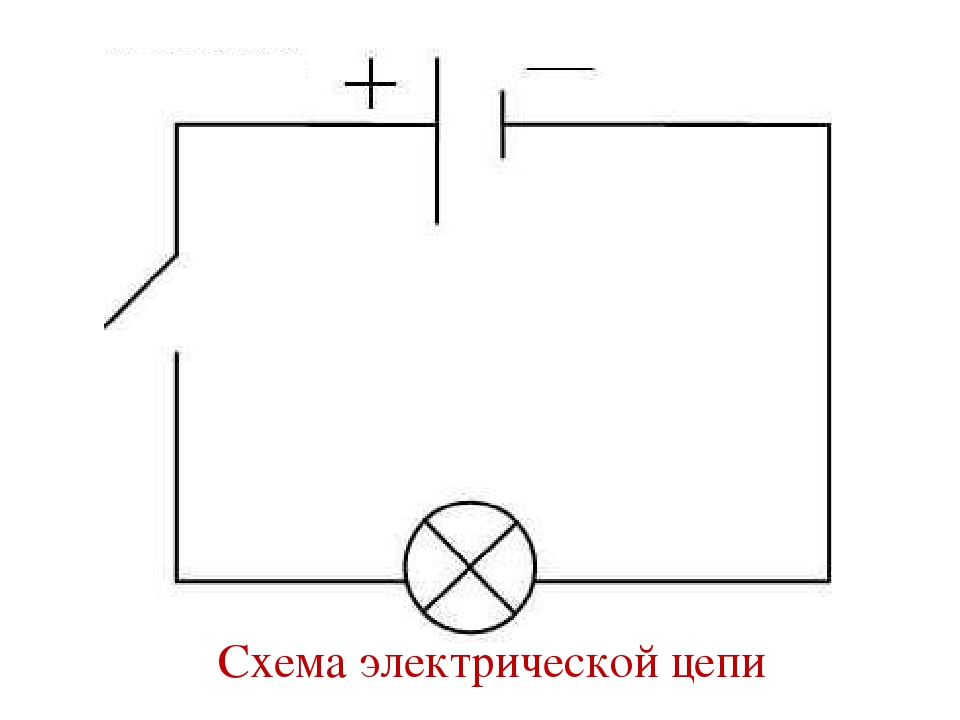

Рис.2 Схема простейшей электрической цепи

Протекание электрического тока возможно только в замкнутой электрической цепи.

Основными параметрами работы любого элемента, а также всей электроцепи в целом, являются значения тока, мощности и напряжения. Они определяют так называемый

режим работы устройства. Для большинства электрических цепей значения тока и напряжения могут непрерывно меняться в широком диапазоне, следовательно режимов работы может быть бесконечное множество.

#1. Что представлено на изображении?

Схема электрической цепи

Монтажная схема

Электрическая цепь

#2. В чем измеряется удельное сопротивление?

Ом*мм

Ом

Ом*м

#3.

Как называется устройство преобразующее различные виды энергии в электрическую энергию?

Соединительные провода

Приёмник электрической энергии

Источник электрической энергии

Завершить

Отлично!

Попытайтесь снова(

18.09.2020

ТОЭ,Основы тоэ

Электрические цепи постоянного тока

Простая электрическая цепь

Простая электрическая цепь

| Зарядные устройства | Металлоискатели | Основы электроники | Справка по электронным компонентам | Строительство | Прочее |

Электричество — совокупность явлений, обусловленных существованием, взаимодействием и движением электрических зарядов.

Название «электричество» произошло от греческого слова «электрон», так по-гречески называется янтарь. Еще в древности люди заметили, что если потереть янтарь о шерсть, он начинает притягивать различные тела: кусочки бумаги, соломинки, пушинки и т. д. Ученые решили, что при трении янтарю сообщается электрический заряд…

Эту тему можно развернуть не на одну страницу, но сейчас у нас другие цели. Мы должны научиться собирать и настраивать не сложные электронные схемы. Как они будут работать на физическом уровне, мы пока особо рассматривать не будем, сделаем упор на техническую сторону процесса, ну а тем, кто жаждет теоретических основ – поиск «Google» и «Яндекс» в помощь.

Давайте разберем, как работает простая электрическая цепь, состоящая из батарейки (источник тока), лампочки и выключателя. С помощью медных проводов нужно соединить лампочку с батарейкой и выключателем, пока выключатель находится в разомкнутом состоянии, ток по проводам не течет и лампочка не светится.

Если выключатель перевести в замкнутое состояние, то разность потенциалов (напряжение) между полюсами батарейки заставит электрический ток двигаться от минуса батарейки через лампочку, через выключатель к плюсу батарейки.

В этом случае лампочка будет светиться, но очень слабо, а может и вовсе не будет. Дело в том, что наша лампочка рассчитана на напряжение 3.3 вольта, а наша батарейка дает только 1.5 вольта.

Для того, что бы лампочка светила, мы используем две батарейки соединенных последовательно. При последовательном соединении батареек напряжение увеличится вдвое и составит 3 вольта. Этого напряжения хватит для яркого свечения лампочки.

Разность электрических потенциалов – это есть напряжение. Напряжение обозначают буквой U

. Единица напряжения названа вольтом (В). Что бы измерить напряжение в нашей схеме, нужно подключить вольтметр параллельно нагрузке (лампочке).

Сила электрического тока обозначается буквой I, измеряется в амперах, единица силы тока обозначается буквой «А». Меньшие токи измеряются в миллиамперах, обозначаются «мА». Один ампер равен 1000 миллиампер. В нашей схеме электрический ток движется всегда в одном направлении, поэтому он называется – «постоянный электрический ток». Что бы измерить силу тока в нашей схеме, нужно подключить амперметр

последовательно с нагрузкой (лампочкой).

Мощность электрического тока в ваттах выражается произведением напряжения в вольтах на ток в амперах.

P = UI

За единицу мощности принимают 1 ватт (Вт).

1 ватт = 1 вольт * 1 ампер

Мощность электрического тока можно так же выражать в киловаттах (кВт).

1 кВт = 1000 Вт.

Давайте посчитаем мощность тока в нашей лампочке. Пусть напряжение на лампочке будет 3 вольта, а ток проходящий через лампу будет равен 0.1 ампера (100 мА).

P = 3 вольта * 0.1 ампера = 0.3 ватта

Мощность тока питающего лампочку в нашей схеме равна 0.3 Вт.

Основная электрическая схема: теория, компоненты, работа, схема

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Основная электрическая цепь состоит из трех основных компонентов , источника напряжения , нагрузки и проводников . На рисунке 1 показана базовая схема. Эта схема состоит из батареи в качестве источника электроэнергии, лампы в качестве электрической нагрузки и двух проводов в качестве проводников, соединяющих батарею с лампой.

Аккумулятор

В источнике этой цепи, аккумуляторе, происходит химическая реакция, которая приводит к ионизации. Эта ионизация производит избыток электронов (отрицательный заряд) и истощение электронов (положительный заряд).

Рис. 1. Базовая электрическая цепь (схема) состоит из трех основных компонентов: источника, нагрузки и проводников.

Аккумулятор имеет две клеммы. Эти клеммы являются точками соединения двух проводников. Одна клемма отмечена знаком плюс (+), а другая знаком минус (–). Эти две маркировки называются маркировкой полярности.

Не все электрические устройства имеют маркировку полярности. Однако, если полярность имеет решающее значение, она будет отмечена на устройстве. Необходимо соблюдать правильную полярность, чтобы избежать повреждения оборудования и/или персонала.

Нагрузка

Нагрузка создается, когда электрическая энергия, вырабатываемая в цепи, преобразуется в какую-либо другую форму энергии, такую ​​как тепло, свет или магнетизм. Нагрузкой в ​​простой электрической цепи на рис. 1 является лампа, излучающая свет.

Источник и нагрузка должны соответствовать номинальному напряжению. Если лампа рассчитана на 6 вольт, то и аккумулятор должен быть рассчитан на 6 вольт.

Если батарея рассчитана на более низкое номинальное напряжение, лампа будет тусклой или не загорится. Если батарея рассчитана на гораздо более высокое напряжение, лампа будет повреждена из-за избыточной электрической энергии.

Проводник

Проводники, которые мы используем, представляют собой два медных провода, покрытых пластиковым изоляционным покрытием. Медный провод обеспечивает путь, по которому может течь электрическая энергия, в то время как пластиковое покрытие ограничивает передачу электрической энергии медному проводу. Это делает путь проводника безопасным для персонала.

Это завершает описание основных компонентов электрической цепи, в которой электрическая энергия передается по электрическим проводникам через устройство, где она затем преобразуется в какую-либо полезную форму.

Напряжение

Ионизация может быть вызвана такими силами, как тепло, свет, магнетизм, химическое воздействие или механическое давление. Это приводит к созданию электрического напряжения.

Что такое напряжение? Напряжение — это сила потока электронов. В только что описанной простой электрической цепи источником электрической энергии была батарея. Этот аккумулятор рассчитан на 6 вольт.

Вольт (В) — это электрическая единица, используемая для выражения количества присутствующего электрического давления или количества электрической силы, возникающей в результате химического действия внутри батареи.

Термин «напряжение» используется для выражения количества электрической силы почти так же, как мы используем лошадиные силы для выражения количества механической силы для автомобиля.

Электрическое давление или напряжение также могут быть выражены как потенциал, разность потенциалов или как электродвижущая сила (ЭДС). Для наших целей эти термины означают одно и то же. Напряжение обычно обозначается заглавной буквой E или V.

Текущий

Электрический ток — это поток электронов. Количество электронов, протекающих мимо любой заданной точки за одну секунду, измеряется в электрической единице ампер (А).

Ампер обозначается буквой I. Помните, что кулон — это количество электронов.

Ампер описывает скорость потока электронов, проходящего через любую заданную точку цепи. Один ампер равен одному кулону заряда, протекающего мимо точки за одну секунду.

Сравните воздушный шар, наполненный воздухом, с электрической батареей. На рисунке 2 количество молекул воздуха в воздушном шаре представляет собой количество электронов или кулонов. Величина давления воздуха внутри воздушного шара выражается в фунтах на квадратный дюйм (PSI) давления воздуха.

В батарее величина электрического давления внутри батареи выражается как номинальное напряжение батареи.

Скорость потока воздуха из воздушного шара аналогична потоку электронов, или току, из батареи. Ток от батареи в электрической цепи представляет собой объем потока электронов, проходящий через данную точку, и измеряется в амперах или амперах.

Так же, как воздух будет продолжать выходить из шара, пока шар не опустеет, поток электронов может продолжаться до тех пор, пока в батарее есть напряжение или электрическое давление.

Рис. 2. Баллон похож на источник электричества. Воздух, выходящий из воздушного шара, подобен электронам, вытекающим из источника.

Сопротивление

Все электрические цепи имеют сопротивление. Сопротивление — это сопротивление потоку электронов. Сопротивление измеряется в омах, а электрический символ ома — Ω (греческая буква омега).

Значения сопротивления элементов и соединений различаются в зависимости от атомной структуры материала.

Хороший проводник электричества — это все, что допускает свободный поток электронов. плохой проводник электричества представляет собой материал, который не допускает свободного потока электронов. Очень плохие проводники называются изоляторами.

Полупроводник — это материал, ограничивающий поток свободных электронов. Полупроводник не считается ни хорошим проводником, ни плохим проводником электричества. Полупроводниковые материалы лежат в основе современных электронных приложений. Некоторые примеры проводников и изоляторов перечислены на рис. 3.9.0003

Рисунок 3. Общие проводники и изоляторы

Обратите внимание, что земля может быть хорошим проводником электричества. Есть много факторов, которые определяют, будет ли земля хорошим проводником.

Электропроводность земли в первую очередь зависит от ее органического состава и от минералов, содержащихся в почве в любом данном месте.

Количество влаги в почве также определяет величину сопротивления почвы. Влага может повлиять на электропроводность многих материалов. Это может даже заставить изолятор стать хорошим проводником.

Возьмем в качестве примера дерево. Когда древесина сухая, она классифицируется как изолятор, но когда древесина становится влажной или влажной, она ведет себя скорее как полупроводник.

Именно внешнее кольцо атома определяет, является ли элемент хорошим или плохим проводником. Если во внешнем кольце есть только один электрон, этот электрон может быть довольно легко освобожден от своей орбиты внешней силой.

Если на внешней орбите много электронов, электроны крепче удерживаются на орбите. Их труднее освободить от атома. Элементы, которые не отдают легко электрон, изоляторы .

На рис. 4 показан атом меди. Обратите внимание, что у этого атома только один электрон на внешней орбите. Этот электрон может быть легко освобожден внешней силой. Медь является отличным проводником электричества.

Рисунок 4. Медный элемент является отличным проводником. У него только один электрон на внешней орбите. Этот электрон может быть легко сброшен со своей орбиты внешней силой.

  • Вы также можете прочитать: разница между проводником, полупроводником и изолятором

Электрический ток, переменный и постоянный

Существует два типа электрического тока: постоянный (постоянный ток) и переменный ток (переменный ток). Разница между этими токами заключается в том, как они протекают по электрической цепи.

Постоянный ток протекает только в одном направлении через электрическую цепь. Примером постоянного тока является стандартная батарея. Батарея имеет установленную полярность (положительные и отрицательные клеммы) и производит электрический ток только в одном направлении.

С другой стороны, переменный ток , как следует из его названия, течет в обоих направлениях. Сначала он течет в одном направлении, а затем меняет свое течение на противоположное. См. рис. 5.

Рис. 5. Постоянный ток течет в одном направлении, в то время как переменный ток постоянно меняет направление.

В переменном токе нет маркировки положительной или отрицательной полярности, потому что полярность меняется очень быстро в типичной электрической цепи переменного тока.

Термины «период» и «герц» используются для описания скорости переменного тока или изменения направления в цепи.

Цепь переменного тока с частотой 60 циклов (работающая на частоте 60 Гц) меняет направление 120 раз в секунду. Это стандарт для переменного тока в США.

Обычный поток тока против теории потока электронов

Примерно 200 лет назад ученые предположили, что электричество имеет как положительную, так и отрицательную полярность. В то время они произвольно решили, что электрический ток течет от плюса к минусу. Хотя на самом деле это никогда не было доказано как факт, эта теория была принята в течение довольно долгого времени. Эта теория известна как обычная теория течения .

По мере развития наших научных знаний и открытия атомной и полупроводниковой электроники стало очевидно, что традиционная теория протекания тока неверна. Общепризнанно, что на самом деле движутся электроны, перетекая от отрицательного к положительному, а не от положительного к отрицательному. Эта более новая теория известна как теория потока электронов .

  • Вы также можете прочитать: Разница между переменным и постоянным током

Появление этой новой теории вызвало споры, которые продолжаются до сих пор. На протяжении более 150 лет все схемы были основаны на старой традиционной теории протекания тока.

Многие схемы и устройства, используемые до сих пор, основаны на традиционной теории. Независимо от того, какая теория используется для объяснения явлений электроники, наиболее важным моментом является то, что при построении схем с устройствами, требующими определенной полярности, необходимо соблюдать правильную полярность. См. рис. 6.

Рис. 6. Теория потока электронов и традиционная теория течения.

Последовательное и параллельное соединение

Существует два способа соединения компонента в электрическую цепь: последовательное или параллельное . Рисунок 7 и Рисунок 8 иллюстрируют два типа соединений.

Схема на рис. 7 состоит из трех ламп, подключенных к батарее. В этой цепи есть только один путь, по которому могут течь электроны.

Когда электронам нужно следовать только по одному пути, такая цепь называется последовательной. Говорят, что лампы соединены последовательно по отношению друг к другу.

Рис. 7. Три лампы, соединенные последовательно.

Рис. 8. Три лампы, соединенные параллельно

На рис. 8 три лампы соединены параллельно. В этой цепи есть три разных пути, по которым электроны следуют от клеммы батареи к клемме батареи.

Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.

Как читать и рисовать принципиальную схему

1. Введение

Если вы создаете схему электрических и электронных цепей, то принципиальная схема имеет приоритет. Но в вашем уме много вопросов, таких как:

  • Что такое схема?
  • Как сделать схему цепи?
  • Как читать принципиальную схему?

Не беспокойтесь, потому что вы находитесь в нужном месте, здесь вы получите всю информацию о принципиальной схеме, то есть о том, как ее получить, как ее нарисовать и как ее прочитать.

2. Что такое принципиальная схема?

Принципиальная схема представляет собой графическое обозначение электрической цепи. Мы также можем называть принципиальную схему электрической схемой и электрической схемой, поэтому не путайте их оба. Но вопрос, который до сих пор сбивает с толку, — как нарисовать принципиальную схему ? Это очень просто, просто поместите нужный электрический символ вместо электрических компонентов.

Так как мы знаем, что мы не можем нарисовать настоящий компонент, это очень сложный и трудоемкий процесс, поэтому, чтобы решить эту проблему, мы используем желаемый электронный символ вместо компонентов, и это облегчает рисование.

Мы используем принципиальные схемы, чтобы легко создавать схемы. С помощью этой принципиальной схемы вы также можете спланировать свою схему, понять, как она работает, что заменить и многое другое.

Пример схемы:

У нас есть простая принципиальная схема с батареей, сопротивлением и светодиодом. Итак, вы видите, как просто нарисовать принципиальную схему.

Источник: EdrawMax Online

3. Как читать принципиальную схему?

Когда мы начинаем делать электрическую проводку с помощью принципиальной схемы, нам приходит в голову вопрос: как читать принципиальную схему?

Не волнуйтесь, понять принципиальную схему очень просто, просто вы узнали об электрическом символе.

Что такое электрические символы?

Электрические символы представляют собой графическое представление различных электрических компонентов и электрических устройств.

Нажмите здесь, чтобы узнать больше об электрических символах

Посмотрите на эту простую схему

Источник: EdrawMax Online

Давайте прочитаем верхнюю диаграмму, здесь вы видите символ батареи, который является источником питания схемы. На положительный конец батареи подключаем выключатель для включения и выключения питания в цепи. Диод подключен к одной стороне переключателя для защиты источника питания.

Конденсатор добавлен к отрицательной стороне диода и к земле цепи. Здесь мы подключаем сопротивление для защиты светодиода от перегрузки по току в цепи.

Как видите, читать принципиальную схему очень просто. Если вы хотите получить больше информации об этом, то посмотрите видео, представленное ниже:

Вот видео, чтобы узнать больше. Если видео не воспроизводится, нажмите здесь, чтобы посмотреть видео

4. Как создать принципиальную схему?

Рисование электрической схемы — очень простой процесс. Просто вам нужно просто заменить электрический компонент на желаемый символ. Вы можете нарисовать принципиальную схему онлайн на EdrawMax Online. Только вам нужно выполнить шаги, указанные ниже:

Шаг 1.

Открыть EdrawMax Online

Сначала вам нужно открыть EdrawMax Online. Вы можете просто перейти туда, просто нажав на ссылку, указанную ниже: https://www. edrawmax.com/online/en

Шаг 2.

Создать учетную запись Wondershare EdrawMax

Во-первых, вы должны Войти там. Если у вас нет предыдущей учетной записи, вы можете создать учетную запись, просто нажав «Зарегистрироваться» и заполнив свои данные там, где ваша учетная запись создана.

Шаг 3.

Создание электротехнического чертежа

Чтобы создать новый чертеж электротехники в EdrawMax, перейдите к шагу 9.0259 Файл -> Создать -> Электротехника -> Создать новый

Шаг 4.

Откройте библиотеку, чтобы получить электрические символы

Сначала нарисуйте принципиальную схему, вам понадобятся электрические символы, для чего вам нужно нажать на библиотеку, как показано на данном изображении, там вы получите все типы тем фигур, символов, диаграмм и т. д. В библиотеке есть список появляется там со многими названиями. Для электрических символов вы должны найти Электрический и это показано на следующем рисунке. После нажатия на «Электричество» там появляется другой список заголовков. В этом списке перечислены различные темы, такие как источник питания, полупроводники и т. Д. Это различные темы, которые содержат нужные символы, поэтому щелкните здесь, чтобы получить их символы.

Вы также можете стилизовать свой рисунок, используя инструменты рисования, указанные на панели инструментов вверху. Существуют различные функции, такие как заливка линий, текст, стиль линий и стили стрелок, которые вы можете использовать.

Шаг 5.

Теперь у вас есть символы

После нажатия на темы вы получите все желаемые символы. Там вы получите все типы электронных символов, например, в полупроводниках у вас есть транзисторы, светодиоды, диоды и т. Д. В Сопротивлении у вас есть символ переменного сопротивления, потенциометра, предустановки и т. д.

Шаг 6.

Теперь перетащите нужный символ

Теперь для создания принципиальной схемы перетащите нужный символ на экран один за другим. Сначала перетащите все нужные символы на экран и разместите их в соответствии с вашим планом.

Вы можете сохранить свой рисунок в формате PDF, формате файла Word, формате файла PowerPoint или в виде листа Excel.

Шаг 7.

Выполнение соединений

Теперь, после перетаскивания символов в нужные места, пришло время дать связи в ваших символах. В целях соединения вы можете использовать соединение, чтобы установить соединение между двумя желаемыми символами. Просто вам нужно нажать на инструмент соединителя и использовать его. Здесь вы можете найти инструмент соединителя, как показано на изображении.

Шаг 8.

Ваша схема готова

После того, как вы соедините все символы с символами, ваша схема готова. Теперь пришло время перепроверить соединения и символы. Перепроверка принципиальных схем очень полезна, потому что благодаря этому вы можете найти любую ошибку в вашей принципиальной схеме.

Теперь, после повторной проверки схемы, ваша схема готова к сохранению.

Итак, это шаги, которые вы должны выполнить при создании принципиальной схемы в EdrawMax Online. Это очень простой процесс, вам просто нужно следовать инструкциям и делать то же самое, что указано выше. Просто следуйте инструкциям и легко получите желаемую схему.

Существует много других онлайн-программ для проектирования схем, но EdrawMax предоставляет вам все типы электрических и электронных символов, которые вам нужны для создания вашей принципиальной схемы.

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5.

Распространенные ошибки, которые делают люди при построении принципиальной схемы

Есть несколько распространенных ошибок, которые делают люди при создании принципиальной схемы, приведенной ниже:

Создание грязных цепей:

Когда некоторые люди рисуют схемы, они помещают символы в любом месте и соединяют их вместе, что делает схемы очень сложными и запутанными. Этот тип схемы очень трудно читается.

Неправильное подключение:

Выполнение неправильных и неправильных соединений на принципиальной схеме является распространенной ошибкой, которую совершают многие люди. Они рисуют схемы без планирования и делают ошибки.

Размещение неправильных символов:

Эта ошибка размещения неправильных символов происходит, когда люди не имеют надлежащих знаний об электронных символах. Электронные символы очень важны в принципиальной схеме.

Это распространенные ошибки, которые люди допускают при создании принципиальной схемы.

Некоторые общие предложения, которые упрощают принципиальную схему

Использование подсказок при создании принципиальной схемы очень помогает. За счет этого можно создать идеальную принципиальную схему.

Ниже перечислены некоторые советы, которые помогут вам создать идеальную принципиальную схему:

Правильное планирование:

Правильное планирование очень полезно при создании цепей. Благодаря этому любой может легко создать схему любого типа. Это также помогает лучшему пониманию принципиальных схем.

Поместите символ в желаемое место:

Если вы поместите электронные символы в любом месте, а затем соедините их, это сделает схему очень грязной и запутанной. Но если вы поместите символ компонента в желаемое место в соответствии с вашим планом, а затем соедините их, то ваша схема будет выглядеть сохраненной.

Выделите положительное и отрицательное соединение:

Если вы создаете схему и используете только один цвет для создания желаемых соединений, это сбивает с толку некоторых людей. Теперь вы можете использовать красный цвет для положительного соединения и черный цвет для отрицательного соединения. Это также делает вашу схему привлекательной.

6. Часто задаваемые вопросы о принципиальной схеме

Есть FAQ (часто задаваемые вопросы), которые часто задают новички.

Как сделать схему легко?

Создание схемы – очень простой процесс. Только вам нужно узнать об электронных символах, потому что они играют важную роль в создании схем. Просто замените электронные компоненты нужным символом и подключите их. Если вы хотите спроектировать свою схему онлайн, вы можете использовать EdrawMax Online, чтобы легко создать онлайн-схему.

Почему мы используем электронные символы в принципиальных схемах?

Электронные символы — это графическое представление электронных компонентов. При создании принципиальной схемы мы используем электронные символы вместо желаемых электронных компонентов. Мы не можем нарисовать физическую схему, поэтому вместо нее можно использовать электронные символы для построения диаграмм.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
