Электросхема ВАЗ 2106

Блок предохранителей ВАЗ 2106 представляет собой одно из самых простых устройств, от которого зависит работа электрооборудования транспортного средства. Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование предохранители несут ответственность и как совершается их замена. В процессе эксплуатации «шестерки» часто возникают неисправности в электроцепи, которые сложно выявить, если отсутствует эл. схема электрооборудования авто. Схема проводки необходима для проведения ремонта осветительных ламп, системы сигнализации, замка зажигания, прочего оборудования. Без нее не обойтись в случаях, когда необходимо подключить дополнительные устройства.

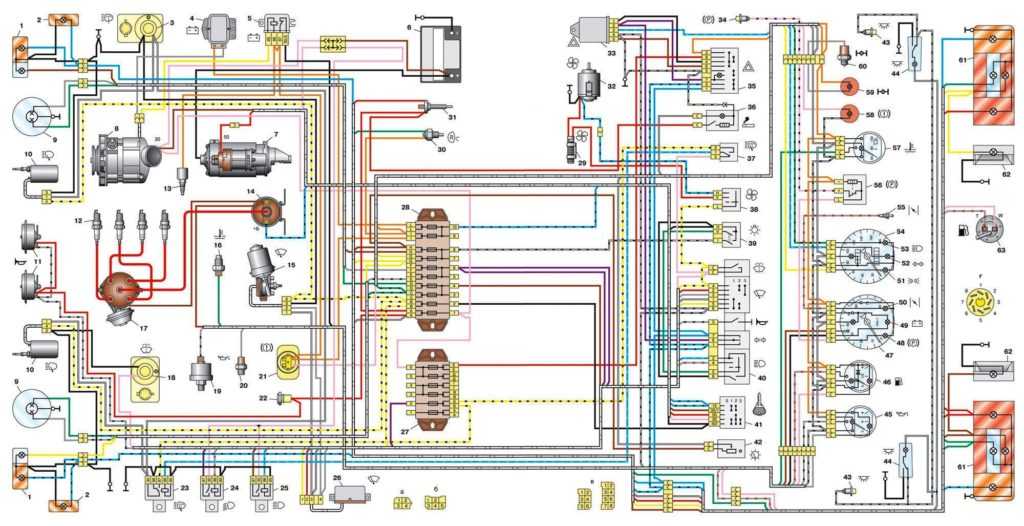

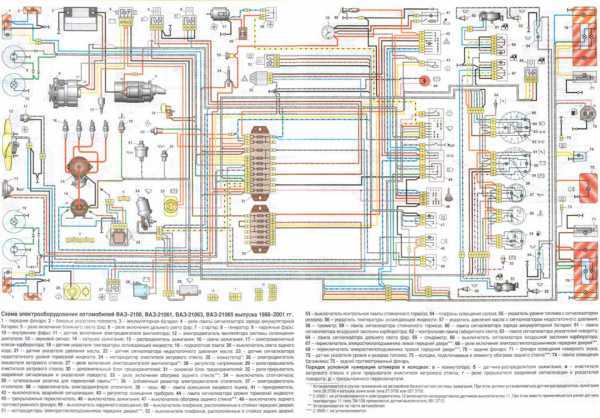

Схема электрооборудования автомобилей ВАЗ-2106 1 — фары; 2 — подфарники; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле сигнализатора заряда аккумуляторной батареи; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения подкапотного пространства; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик сигнализатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — датчик указателя температуры охлаждающей жидкости; 20 — электродвигатель очистителя ветрового стекла; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя ветрового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — штепсельная розетка для переносной лампы; 32 — реле-прерыватель аварийной сигнализации и указателей поворота; 33 — переключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения вещевого ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — переключатель очистителя и омывателя ветрового стекла; 43 — переключатель света фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели плафонов освещения салона, расположенные в стойках передних дверей; 48 — выключатели плафонов освещения салона, расположенные в стойках задних дверей; 49 — плафоны освещения салона; 50 — выключатель сигнализатора включения стояночного тормоза; 51 — лампа освещения прибора; 52 — указатель уровня топлива с сигнализатором резерва; 53 — указатель температуры охлаждающей жидкости; 54 — указатель давления масла с сигнализатором недостаточного давления; 55 — сигнализатор включения стояночного тормоза; 56 — сигнализатор заряда аккумуляторной батареи; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения габаритного света; 60 — сигнализатор включения указателей поворота; 61 — сигнализатор включения дальнего света фар; 62 — спидометр; 63 — сигнализатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — фонари освещения номерного знака; 66 — датчик указателя уровня и резерва топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация штекеров в колодках очистителя ветрового стекла и его реле; Б — нумерация штекеров в колодке реле-прерывателя 32 аварийной сигнализации и указателей поворота; В — нумерация штекеров в колодке выключателя 39 аварийной сигнализации

Содержание

• Конструкция проводки электрооборудования «шестерки»
• Блоки плавких предохранителей: конструкция и замена

Вернуться к оглавлению

Конструкция проводки электрооборудования «шестерки»

Главная особенность, которой обладает схема ВАЗ 2106, заключается в том, что все выводы узлов и приборов со знаком «минус» напрямую соединены с «массой» корпуса авто. Благодаря своей конструкции электропроводка «шестерки» имеет следующее решение.

Узлы	Характеристики
Основные эл. цепи машины.	Они приводятся в действие через замок зажигания.
Электрооборудование, отвечающее за безопасность.	Оно соединено с аккумулятором через блок предохранителей напрямую.
Основные узлы авто.	Все они имеют токопроводящие корпуса.

Учитывая особенности, которой обладает эл. схема проводки «шестерки», важен следующий момент: замена любой детали должна проводиться после того, как с аккумуляторной батареи снята минусовая клемма. Если при ремонте вы коснетесь клемм и корпуса транспортного средства металлическими инструментами, то произойдет короткое замыкание. Специально для возможных внештатных ситуаций в авто ВАЗ 2106 независимо от положения ключа в замке зажигания под напряжением находится следующее электрооборудование:

• эл. цепь клаксона;
• лампы подсветки и стоп-сигналов;
• аварийная сигнализация;
• прикуриватель;
• розетка.

Если вы сами обслуживаете свое транспортное средство, то периодически сталкиваетесь с проблемой отказа той или иной электрической системы. Разобраться в поломке вам поможет эл. схема проводки. Имея электросхему ВАЗ 2106, можно прозвонить цепь при помощи вольтметра, определить место поломки и совершить ремонт оборудования.

Поиск места поломки следует начать с замка зажигания. Этот многофункциональный прибор выполняет роль управляющего механизма зажигания, системы охраны авто и дает возможность буксировки машины при включенной аварийной сигнализации.

Вернуться к оглавлению

Блоки плавких предохранителей: конструкция и замена

Основное электрооборудование авто защищается блоками предохранителей. Устройство представляет собой две линейки плавких предохранителей, закрепленных двумя гайками к корпусу автомобиля. Месторасположение — под панелью приборов слева от руля. Схема предохранителей, помимо основного и дополнительного блока, включает рычаг привода замка на капоте авто.

Проводка «шестерки» устроена таким образом, что основной блок предохранителей обеспечивает безопасность всех эл. систем, а дополнительный — цепи на привод системы охлаждения, поворотных указателей, аварийной сигнализации. Такая схема проводки обеспечивает безопасность всем подключенным приборам и устройствам. Если сила тока в какой-либо из защищенных цепей перешагнет пороговое значение, предохранительная нить расплавится, а цепь разомкнется.

Владельцам ВАЗ 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию.

Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд.

Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители, которые обеспечивают:

• более плотный контакт с посадочным гнездом;
• при сработатывании — моментальный отвод тепла не допускает перегрева.

Ваша «шестерка» прослужит долгие годы, если вы обеспечите ей постоянное техническое обслуживание. Особенно это важно для проводки автомобиля ВАЗ 2106.

Блок предохранителей и реле ВАЗ 2106, их описание

ВАЗ-2106 так же известен под названиями «Жигули-1600»/«Lada-1600». Годы производства: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. В данной статье вы найдете описание предохранителей и реле Ваз 2106 со схемой блока. Выделим предохранитель отвечающий за прикуриватель.

Блок предохранителей ВАЗ 2106

Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под панелью приборов. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.

Схема предохранителей на ВАЗ 2106

Расшифровка предохранителей

Номер	ток, А	Защищаемые цепи
F1	16	Прикуриватель. Плафоны. Звуковые сигналы. Штепсельная розетка. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы
F2	8	Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя
F3	8	Левые фары (дальний свет) и контрольная лампа включения дальнего света
F4	8	Правые фары (дальний свет)
F5	8	Левые фары (ближний свет)
F6	8	Правые фары (ближний свет)
F7	8	Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя
F8	8	Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света
F9	8	Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла
F10	8	Регулятор напряжения. Обмотка возбуждения генератора
F11	8	Резервный
F12	8	Резервный
F13	8	Резервный
F14	16	Элемент обогрева заднего стекла
F15	16	Электродвигатель вентилятора системы охлаждения двигателя
F16	8	Указатели поворота в режиме аварийной сигнализации

Электрические схемы (предохранители и реле) электрооборудования ВАЗ 2106

Для увеличения изображений схем необходимо нажать на них.

Замена реле ВАЗ 2106

Замена реле стеклоочистителя ВАЗ 2106 (PC514)

Реле стеклоочистителя располо­жено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы.

Для выполнения работы потребуются два пластмассовых держателя обивки.

• Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию
• Отсоединяем колодку прово­дов реле от жгута. Разъем находит­ся снизу панели приборов
• Крестовой отверткой отвора­чиваем два самореза и снимаем реле
• Установка выполняется в обратной последо­вательности. Обивку боковины зак­репляем новыми держателями.

Замена реле-прерывателя указателя поворота и аварийной сигнализации ВАЗ 2106 (231.3747 или 23.3747)

Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназна­чено для получения прерывистого светового сигнала указателей пово­рота как в режиме аварийной сиг­нализации, так и в режиме указа­ния поворота и контроля исправ­ности ламп указателей поворота. При перегорании лампы, реле уд­ваивает частоту мигания.

1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).
2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечни­ки двух «массовых» проводов.
3. Отсоединяем от реле колодку проводов
4. Установка всех снятых деталей выполняется в обратной последо­вательности.

Замена реле включения света фар ВАЗ 2106 (90.3747-10 или 113.3747-10)

Два реле включения ближнего и дальнего света установлены в мо­торном отсеке на верхней части правого брызговика.

Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле. Под кронштейном креп­ления реле дальнего света находится наконечник массового «провода».



А — реле включения дальнего све­та, Б — реле включения ближнего света.

Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Установка всех снятых дета­лей выполняется в обратной пос­ледовательности.

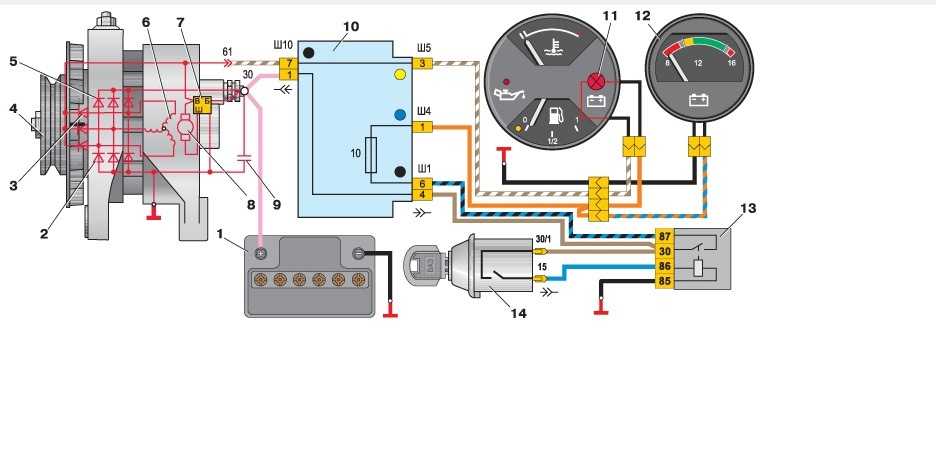

Замена реле контрольной лампы заряда АКБ ВАЗ 2106 (РС702)

Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для вклю­чения контрольной лампы на щит­ке приборов при возникновении неисправности в цепи заряда акку­муляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двига­теля (при исправной цепи заряда) лампа должна погаснуть

1. Крестовой отверткой отворачи­ваем два самореза крепления и сни­маем реле. Под одним из саморезов закреплен «массовый» провод.
2. Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.
3. Установка реле выполняется в обратной последовательности.

Замена реле включения вентилятора радиатора системы охлаждения ВАЗ 2106 (90.3747-10 или 113.3747-10)

Реле включения вентилятора ра­диатора системы охлаждения, уста­новлено в моторном отсеке на верх­ней части левого брызговика.

1. Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле.
2. Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Новый блок предохранителей ВАЗ 2106 или блок предохранителей 2106 евро

Установка. Как правильно подключить блок.

• Отключаем массу от аккумулятора.
• Затем откручиваем старый блок предохранителей, аккуратно, чтобы не слетели провода с клем.
• После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода.

Схема монтажа.

Важно!!! Устанавливать перемычки нужно на те провода, которые идут с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.

Порядок установления перемычек

3-4, 5-6, 7-8, 9-10, 11-12, 12-13

Далее поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После установки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть  левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.

Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.
