Схема двигателя КамАЗ | новости СпецМаш

 В базовой комплектации общая схема КамАЗ 65115 предусматривает использование «заморского» двигателя Cammins 6ISBe. Среди преимуществ конкретно этого мотора повышенный крутящий момент, увеличенная мощность и изменения в системе подачи топлива. В отношении последнего следует отметить большую удобность и надежность в эксплуатации. Дело в том, что на таких двигателях ТНДВ как таковой отсутствует, вместо него используется система «Common Rail» механического типа.

 В более позднем варианте используются тоже «Камминсы», но уже другой модели – L325. Подобная схема двигателя КамАЗ кроме уже упомянутых преимуществ отличается еще большей мощностью. Внутри Cammins L325 скрываются сразу 325 «лошадок», что очень неплохо для самосвала, считающегося одним из самых слабых. Правда подобная «слабость» целиком компенсируется удобностью в эксплуатации, в частности, максимальной маневренностью автомобиля, за что он даже получил прозвище «городской самосвал».

 Противники импортных комплектующих часто указывают на трудности, связанные с ремонтом и обслуживанием такого двигателя. Плюс, схема двигателя КамАЗ 740 (а такие моторы тоже ставят на 4310-е) более проста, и это не недостаток, ведь они не менее надежны, но выигрывают в плане ремонтопригодности. К тому же, 740-е изначально задумывались, как «армейские» моторы, а это означает большую неприхотливость. Например, схема системы охлаждения двигателя КамАЗ сделана таким образом, что при утечке «штатного» антифриза можно временно восполнить объемы жидкости в системе, залив туда простую воду, устройство коробки КАМАЗ отличается простотой и высокой ремонтопригодностью .

 Естественно, надолго в таком состоянии систему оставлять нельзя, но водитель получает неплохой зазор во времени, чтобы без последствий добраться до сервиса (гаража, стоянки) и там отремонтировать систему охлаждения. А еще, на таких «модифицированных» авто КамАЗ схема смазки двигателя более подходит для российских реалий, нежели та, по которой проводится смазка импортных моторов.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

 Впрочем, мы не собираемся советовать вам, какой мотор выбрать – каждый из них по-своему хорош. Тем более, надежность больше зависит от того, насколько точно соблюдаются правила эксплуатации, и насколько качественные расходные материалы и запчасти используются при их ремонте и обслуживании. И если первое зависит больше от вас и вашей работы, то вот вторым обеспечить может наша компания Спецмаш . В нашем интернет-магазине вы легко сможете недорого приобрести качественные запчасти для двигателей, как отечественного, так и импортного производства.

1     1/61008/11     Гайка М8х1,25-6Н
2     1/05166/73     Шайба 8 пружинная
2     1/05166/73     Шайба 8 пружинная
3     740. 1009010     Картер масляный в сборе (сварка)
4     740.1009040     Прокладка картера масляного
5     740.1012010-01     Фильтр очистки масла в сборе
6     1/05200/01     Шайба плоская 12х22х3
6     1/05200/01     Шайба плоская 12х22х3
7     1/05170/73     Шайба 12 пружинная
7     1/05170/73     Шайба 12 пружинная
7     1/05170/73     Шайба 12 пружинная
8     1/55419/21     Болт М12х1,25х130
9     1/55421/21     Болт М12х1,25х150
10     740.1012100-20     Прокладка корпуса масляного фильтра
11     740.1002010     Блок цилиндров в сборе
12     870884     Пробка КГ 1/8″ масляного канала
13     740.3904012     Табличка заводская двигателя
14     33.1111910     Гвоздь нарезной
15     870623     Шайба 17 регулировочная
16     740.
1002053     Рым-болт
17     1/55416/21     Болт М12х1,25-6gх100
18     14.1703242     Кронштейн рычага
19     740.1002500     Трубка сливная в сборе
20     740.1002502     Трубка
21     740.1002501     Трубка сливная
22     1/60434/21     Болт М8-6gх20
23     870882     Пробка коническая транспортная КГ 3/8″
24     870625     Прокладка уплотнительная 28х34х2
25     870886     Пробка М28х1,5 сливная

1     1/59707/21     Болт М10х1,25-6gх25
2     870851     Шайба замковая 10
2     870851     Шайба замковая 10
3     740-1005544     Шайба
4     740.1005106     Болт М10х1,25-6gх26
5     740.1005534     Полумуфта отбора мощности
6     740.1005008     Вал коленчатый в сборе
7     740. 1005170     Вкладыш подшипника коленвала верхний
7     740.1005170     Вкладыш подшипника коленвала верхний
8     740.1005184     Полукольцо упорного подшипника коленчатого вала верхнее
8     740.1005184     Полукольцо упорного подшипника коленчатого вала верхнее
9     740.1005127-10     Болт крепления маховика
10     740.1005115-10     Маховик в сборе
11     864709     Подшипник шариковый
12     740.1005183     Полукольцо упорного подшипника коленчатого вала нижнее
12     740.1005183     Полукольцо упорного подшипника коленчатого вала нижнее
13     740.1005171     Вкладыш подшипника коленвала нижний
13     740.1005171     Вкладыш подшипника коленвала нижний

1     740.1002011     Блок цилиндров в сборе
2     1/03389/26     Штифт цилиндрический 10х25
2     1/03389/26     Штифт цилиндрический 10х25
3     740. 1002075     Штифт установочный 10х25
3     740.1002075     Штифт установочный 10х25
4     870882     Пробка коническая транспортная КГ 3/8″
5     740.1002523     Кольцо уплотнительное
6     740.1002524     Заглушка отверстия распределительного вала
7     262519     Пробка КГ 1/2″
8     1/60434/21     Болт М8-6gх20
8     1/60434/21     Болт М8-6gх20
8     1/60434/21     Болт М8-6gх20
8     1/60434/21     Болт М8-6gх20
9     1/05166/73     Шайба 8 пружинная
9     1/05166/73     Шайба 8 пружинная
9     1/05166/73     Шайба 8 пружинная
9     1/05166/73     Шайба 8 пружинная
10     740.1002404     Заглушка водяной полости
10     740.1002404     Заглушка водяной полости
11     740.
1002406     Прокладка заглушки водяной полости
11     740.1002406     Прокладка заглушки водяной полости
11     740.1002406     Прокладка заглушки водяной полости
11     740.1002406     Прокладка заглушки водяной полости
12     870884     Пробка КГ 1/8″ масляного канала
13     740.1003035     Втулка с уплотнительными кольцами в сборе
13     740.1003035     Втулка с уплотнительными кольцами в сборе
14     1/45172/23     Штифт цилиндрический 14х25
14     1/45172/23     Штифт цилиндрический 14х25
15     740.1014506     Угольник сапуна
16     740.1014494     Кольцо уплотнительное
17     740.1014504     Угольник сапуна в сборе
18     Пробка КГ 1/4″     Пробка КГ 1/4″
19     740.1002084     Заглушка водяной полости
20     740. 1002080     Заглушка водяной полости в сборе
20     740.1002080     Заглушка водяной полости в сборе
21     870771     Штифт цилиндрический 8х16
22     853829     Заглушка чашечная 20
23     740.1003040     Кольцо уплотнительное
23     740.1003040     Кольцо уплотнительное
24     740.1003037     Втулка
25     740.1002024     Кольцо уплотнительное гильзы
26     740.1002031     Кольцо уплотнительное гильзы верхнее
27     740.1002021     Гильза цилиндра

Двигатель внутреннего сгорания — устройство и принцип работы ДВС

Двигатель внутреннего сгорания (ДВС) – это самый распространенный тип двигателя из всех, которые устанавливаются в настоящее время на автомобили. Несмотря на то, что современный двигатель внутреннего сгорания состоит из тысячи частей, принцип его работы весьма прост. В рамках данной статьи мы рассмотрим устройство и принцип работы ДВС.

Внизу страницы смотрите видео, на котором наглядно показано устройство и принцип работы бензинового ДВС.

В каждом двигателе внутреннего сгорания есть цилиндр и поршень. Именно внутри цилиндра ДВС происходит преобразование тепловой энергии, выделяемой при сжигании топлива, в энергию механическую, способную заставить наш автомобиль двигаться. Этот процесс повторяется с частотой несколько сотен раз в минуту, что обеспечивает непрерывное вращение выходящего из двигателя коленчатого вала.

Принцип работы четырёхтактного двигателя внутреннего сгорания

В подавляющем большинстве легковых автомобилей устанавливают четырехтактные двигатели внутреннего сгорания, поэтому мы и берём его за основу. Чтобы лучше понять принцип устройства бензинового ДВС, предлагаем вам взглянуть на рисунок:

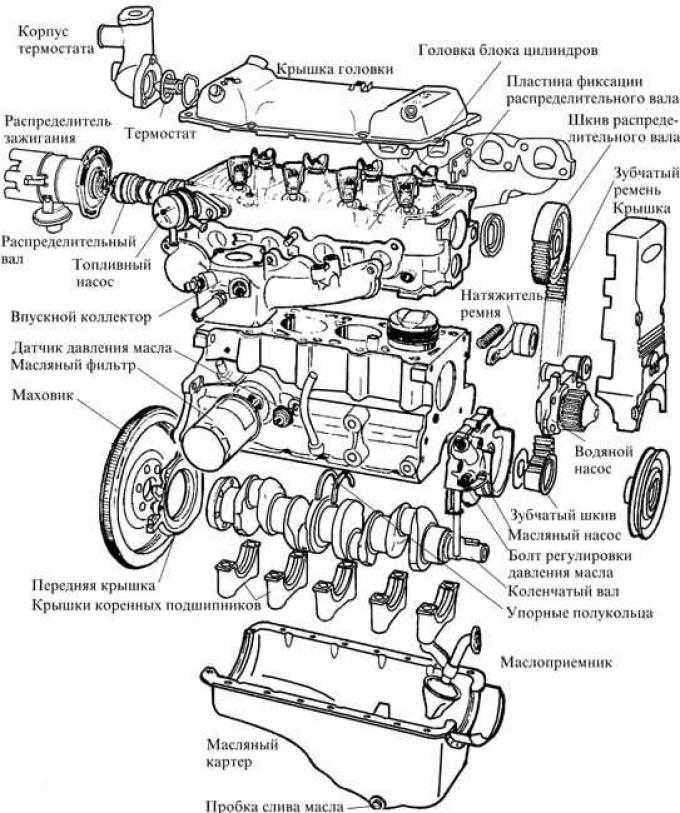

Устройство двигателя внутреннего сгорания

Топливно-воздушная смесь, попадая через впускной клапан в камеру сгорания (такт первый – впуск), сжимается (такт второй – сжатие) и воспламеняется от искры свечи зажигания. При сжигании топлива, под воздействием высокой температуры в цилиндре двигателя образуется избыточное давление, заставляющее поршень двигаться вниз к так называемой нижней мертвой точке (НМТ), совершая при этом такт третий – рабочий ход. Перемещаясь во время рабочего хода вниз, с помощью шатуна, поршень приводит во вращение коленчатый вал. Затем, перемещаясь от НМТ к верхней мертвой точке (ВМТ) поршень выталкивает отработанные газы через выпускной клапан в выхлопную систему автомобиля – это четвертый такт (выпуск) работы двигателя внутреннего сгорания.

Давайте ещё раз повторим определения, а затем посмотрим это видео.

Такт – это процесс, происходящий в цилиндре двигателя за один ход поршня. Совокупность тактов, повторяющихся в строгой последовательности и с определенной периодичностью, обычно называют рабочим циклом, в данном случае, двигателя внутреннего сгорания.

  1. Такт первый — ВПУСК. Поршень перемещается от ВМТ к НМТ, при этом возникает разряжение и полость цилиндра ДВС заполняется горючей смесью через открытый впускной клапан. Смесь, попадая в камеру сгорания, смешивается с остатками отработавших газов. В конце впуска давление в цилиндре составляет 0,07–0,095 МПа, а температура 80-120 ºС.
  2. Такт второй – СЖАТИЕ. Поршень движется к ВМТ, оба клапана закрыты, рабочая смесь в цилиндре сжимается, а сжатие сопровождается повышением давления (1,2–1,7 МПа) и температуры (300-400 ºС).
  3. Такт третий – РАСШИРЕНИЕ. При воспламенении рабочей смеси в цилиндре ДВС выделяется значительное количество теплоты, резко увеличивается температура (до 2500 градусов по Цельсию). Под давлением поршень перемещается к НМТ. Давление равно 4–6 МПа.
  4. Такт четвертый – ВЫПУСК. Поршень стремится к ВМТ через открытый выпускной клапан, отработавшие газы выталкиваются в выпускной трубопровод, а затем в окружающую среду. Давление в конце цикла: 0,1–0,12 МПа, температура 600-900 ºС.

И так, вы смогли убедиться, что двигатель внутреннего сгорания устроен не очень сложно. Как говорится, все гениальное – просто. А для большей наглядности рекомендуем посмотреть видео, на котором также очень хорошо показан принцип работы ДВС.

Видео: как устроен двигатель внутреннего сгорания

Диаграмма автомобильного двигателя
