Продолжая знакомить с устройством мигающих светодиодов типа МСД необходимо дополнить данный материал тем, чтобы показать правильность включения и практическое применение данного типа светодиодов в радиолюбительских конструкциях. После тщательного ознакомления со множеством различной документации было выявлено следующее, что ни одна из фирм-разработчиков МСД не потрудилась привести в файлах Datasheet рекомендуемые схемы включения.

Расчет не публиковать полные справочные данные, видимо простой, зачем публиковать и так очевидную информацию, как знать, может быть, эта “очевидность” усыпила бдительность разработчиков и не дала повода исследовать нестандартные области их применения.

Рис.1.

Максимум приводимых сведений — это наличие встроенного ограничительного резистора (built-in resistor) и возможность подключения МСД напрямую к выходам ТТЛ и КМОП-микросхем (easily be driven by TTL & CMOS circuit).

Если перевести язык текста в язык графики, то получится три варианта типовых схем включения — рис.1,2,3. Условное графическое обозначение МСД выполнено по аналогии с обычным светодиодом, но с заменой сплошных стрелок излучения пунктирными.

Итак, пои подаче на анод положительного, а на катод отрицательного напряжения — рис.1, светодиод HL1 начинает постоянно мигать с частотой, определяемой техническими характеристиками согласно таблица 1. Длительности светящегося и несветящегося состояний примерно одинаковы.

Рис.2. Рис.3.

Инвертор DD1 на рис.6 может быть как стандартной ТТЛ, так и буферизированной КМОП-микросхемой, например, К561ЛН2. Инвертор DD1 — рис.3 должен иметь выход с открытым коллектором или открытым стоком, при этом напряжение, питающее светодиод HL1, может быть значительно больше, чем необходимо для микросхемы DD1.

Автогенераторная схема

Кроме типовых, известен целый класс нестандартных схем включения МСД. К примеру, он может служить не только генератором световых “вспышек”, но и автогенератором электрических импульсов [1, 3, 4]. На рис.4, 5 приведены две основные схемы, использующие при работе область микротоков на ВАХ светодиодов.

Рис.4. Рис.5.

Схема на рис.4 более практична, поскольку допускает широкое варьирование номинала резистора R1 (0,1…300 кОм) и применение в качестве DD1 ТТЛ- или КМОП-микросхемы. В схеме на рис.5 можно применять только КМОП-логику (резистор R1 от единиц до сотен килоом).

На выходе инвертора DD1 образуются импульсы, имеющие в первом приближении частоту следования “вспышек” МСД. Скважность импульсов отличается от меандра и в небольших пределах может регулироваться резистором R1. Вместе со скважностью меняется и частота “вспышек”. Небольшой нюанс.

Рис.6. Рис.7.

При внимательном прочтении статьи вы вправе задать вопрос: “Почему форма выходного сигнала не меандр, хотя согласно эквивалентной схеме на электронный ключ МСД подаются импульсы со скважностью 2?” Все дело в разном напряжении, которое прикладывается к МСД в светящемся и несветящемся состоянии.

Виной тому нагрузочный резистор R1 — рис.4, 5, на котором в первом случае падает напряжение значительно большее, чем во втором. Это, в свою очередь, приводит к частотной модуляции сигнала задающего ВЧ-генератора и, как следствие, к изменению отношения длительностей сигналов после счетчиков.

Рис.8. Рис.9.

МСД в качестве ждущего мультивибратора

Если МСД устойчиво генерирует электрические импульсы, то логично предположить возможность его работы в схемах одновибраторов и управляемых мультивибраторов (“заторможенных” генераторов). Однако прежде чем приступить к синтезу подобных схем, необходимо детально исследовать четыре возможных варианта управления МСД от внешнего логического элемента.

Таблица 1.

Серия м/сх DD1	Рисунок 10		Рисунок 11		Рисунок 12		Рисунок 13
	R1, кОм	F, Гц	R1, кОм	F, Гц	R1, кОм	F, Гц	R1, кОм	F, Гц
К155	0,06-1,5	1,8-1,66	—	—	0,25-1,9	1,7-1,56	—	—
К555	0,05-3,7	1,8-1,52	—	—	0. 26-3.5	1,7-1,5	—	—
КР1533	0,07-2,4	1,8-1,38	—	—	1,2-65	1,6-1,3	—	—
КР 1531	0,08-3,6	1,8-1.56	—	—	0,7-5	1,66-1. 47	—	—
КР1554	0,6-180	1,7-1.27	0,6-180	1,7-1,27	0.6-170	1,7-1.25	0.6-170	1,7-1,25
К561ЛН2	0,15-110	1,75-1,35	1,9-360	1,6-1,16	0,6-110	1,72-1.3	1. 2-330	1.6-1.13
К561ЛА7	0,05-160	1,8-1,28	1,1-220	1,66-1,2	1,2-130	1,6-1.28	0,05-150	1.72-1.28

В таблице 1 приведены сводные результаты опытов по варьированию номинала резистора R1 в схемах рис.6, 7, 8, 9 для разных серий ТТЛ и КМОП-микросхем. В целях объективности во всех случаях применялись одни и те же экземпляры микросхем и МСД.

Если приглядеться повнимательнее, то конфигурация включения цепочек R1-HL1 очень напоминает известные схемы дифференцирования и интегрирования импульсов, следует только поставить вместо светодиода конденсатор. Дальнейшее направление экспериментов очевидно — попытаться заменить времязадающие конденсаторы в схемах одновибраторов и мультивибраторов “мигающими” светодиодами и посмотреть, что из этого получится.

Рис.10. Рис.11. Рис.12.

На рис.10, 11, 12, 13, 14 приведены схемы ждущих мультивибраторов на логических элементах с МСД. По выполняемым функциям это расширители импульсов с дополнительной возможностью генерации одиночной серии импульсов.

Сказанное поясняет временная диаграмма — рис.15, относящаяся к схеме на рис.11. При длительности входного импульса менее 250-300 мс на выходе формируется одиночный импульс длительностью 80 мс. Это стандартный режим работы одновибратора.

При длительности входного импульса более 300 мс начинается постоянная генерация импульсов с частотой, определяемой параметрами МСД и сопротивлением резистора R1. Итого, получается уникальное устройство, формирующее укороченный первый импульс длительностью 80 мс, а все последующие — расширенные до 200-300 мс.

Рис.13. Рис.14. Рис.15.

Аналогичные процессы происходят и в схемах рис. 10-14. Здесь и далее номиналы резисторов R1 выбираются в зависимости от серии микросхем и варианта включения согласно таблице 1. Если заменить логические элементы D-триггером, то получится триггерный одновибратор — рис.16. Номинал резистора R1 влияет на частоту генерации серии расширенных импульсов и может меняться в широких пределах.

Рис.16.

Преимущества схем с МСД.

• Во-первых, при низких номиналах нагрузочных резисторов R1 50…600 Ом одновременно с генерацией импульсов будут наблюдаться достаточно яркие световые “вспышки”.
• Во-вторых, малые габариты по сравнению с электролитическими конденсаторами. Для сравнения, чтобы получить импульсы с частотой 1,5-2,5 Гц в RC-генераторах на ИМС, требуются конденсаторы емкостью от 5-10 мкФ (серия микросхем К561) до 500-1000 мкФ (серия микросхем К155) или применение дополнительных транзисторов, микросхем.
• В-третьих, крутые фронты выходных сигналов, что недостижимо при замене МСД конденсаторами большой емкости.

Экзотические схемы включения

Рис.17.

МСД могут применяться в устройствах, функционально весьма далеких друг от друга. Например, амплитудный и частотный модулятор [4], стереобипер [3], индикатор полярности напряжения [4], переключатель елочных гирлянд [5]. В последнем примере МСД используется как своеобразный “паровоз”, за которым следуют “вагоны” из обычных светодиодов рис.17.

В итоге вся последовательно соединенная цепочка излучателей мигает в едином ритме. Собрав три такие гирлянды с тремя разноцветными МСД, можно получить устройство, иллюминация которого подчиняется закону псевдослучайных чисел с большим периодом повторения.

МСД выгодно применять для подавления “дребезга” контактов механической кнопки — рис.18. При коротком нажатии на кнопку SB1 на выходе образуется четкий одиночный импульс отрицательной полярности длительностью около 80 мс.

При длительном удержании кнопки будут генерироваться импульсы с частотой “вспышек” светодиода HL1. Такую схему удобно использовать при тестировании сложных микропроцессорных систем, подавая сигнал от МСД на вход сброса. Удерживая кнопку SB1, можно будет проанализировать, как ведет себя система при периодическом обнулении ее параметров.

Схему на рис.10 допускается использовать не только в качестве одновибратора, но и делителя частоты следования входных импульсов. Коэффициент деления равен отношению частоты входных импульсов к частоте «мигания» МСД.

Рис.18.

В отличие от ее прототипа, в котором вместо не применен электролитический конденсатор, значительно повышается стабильность коэффициента деления и увеличивается крутизна фронтов выходного сигнала.

На рис.19 МСД работает совместно с триггером Шмитта, выполненном на инверторе DD1. В результате такого “сотрудничества” на выходе схемы генерируются пачки высокочастотных импульсов. Частота заполнения зависит от номинала резистора R1: 120 кГц при 100 кОм, 1 МГц при 15 кОм. Побочный эффект — небольшая широтно-импульсная модуляция.

Схема управляемого генератора пачек импульсов изображена на рис.20. Функционирование устройства начинается после подачи на вход ВЧ сигнала тактовой частоты, при этом выходной сигнал оказывается промодулированным с частотой “вспышек” HL1.

Если на вход будет подан логический “0”, то генерация импульсов прекращается, а если логическая “1”, то генерация “вспышек” возобновляется, но без ВЧ тактового заполнения.

Рис19.

На рис.21 изображена схема, предназначенная для организации импульсного питания различных устройств. Ток нагрузки зависит от типа МСД и приложенного напряжения.

Для светодиодов фирмы Kingbright этот ток составляет от 3-5 мА при напряжении 5-8В до 40 мА при напряжении 15 В. МСД работает как электронный ключ. Частота включения определяется в первом приближении частотой его “вспышек”.

Если установить в схему электролитический конденсатор С1, то получится режим пилообразного питания устройства, который можно использовать для игрушек типа “сирена”. Еще один вариант на эту тему приведен на рис.22.

Амплитуда выходного пилообразного сигнала регулируется резистором R1 и составляет 2-3 В. На рис.23 приведена схема, иллюстрирующая работу МСД в качестве частотного детектора. На элементах DD1.1-DD1.4 собран генератор с изменяемой частотой следования импульсов.

Если их частота не превышает 5 Гц, то МСД “мигает” в своем родном ритме. При повышении частоты до 20 Гц происходит полная засветка МСД! В дальнейшем, начиная со значения 300-400 Гц, светодиод опять становится “мигающим”.

Рис.20. Рис.21. Рис.22.

Интересное наблюдение. При подаче на МСД импульсов частотой около 100 Гц он начинает реагировать на уровень внешней засветки от обычных ламп накаливания и ламп дневного света. В этом режиме МСД превращается в фотодиод. Достаточно заслонить рукой свет от лампы и МСД вместо полной засветки будет “мигать”.

Итоги

Появление МСД стало заметной вехой в преодолении очередного технологического барьера в электронной технике. Союз оптики и микроэлектроники доказал свою прочность на деле. Для фирм-изготовителей освоение производства МСД явилось хорошей рекламой потенциальных возможностей.

Пока что МСД не стали широко распространенными приборами такими, как стали простые светодиоды, и их до сих пор можно отнести к разряду экзотических. Причина кроется в их относительно высокой цене. По сравнению с обычными светодиодами МСД стоят в 5-10 раз дороже.

Рис.23.

Сфера их применения — миниатюрные устройства охранной сигнализации, индикаторы аварийных ситуаций. Нестандартные схемы включения могут быть рекомендованы в случае доработок аппаратуры, когда требуются малые габариты устройства и повышенная крутизна фронтов выходных сигналов.

С. Рюмик

Литература:

1. Рюмик С. Генераторы импульсов на мигающем” светодиоде. — Радио, 2000, №2, с. 45.
2. Рюмик С. Мигающие светодиоды (справочный материал). — РА, 1999, №12, с. 26.
3. Рюмик С. Бипер без конденсаторов. мание, чем однообразное монохромное), их можно с успехом применять как весьма стабильные источники для различного рода генераторов импульсов, параметрических сигнализаторов или сиг­нализаторов прерывистого звучания.

   Так, если до появления доступных мигающих светодиодов для прерывания генератора 34 требовалось вводить в схему RC-цепочку, то теперь достаточно подключения одного мигающего светодиода, который сам по себе является электронным узлом генератора с пре­рыванием. Внешний вид мигающих светодиодов — обычный, их вы­пускают с диаметром 2,9 (3 мм) и 5 мм.

   Основные отличительные качества, выделяющие мигающий све­тодиод, — это стабильность частоты мигания. Ее изменение — при уменьшении тока через светодиод (возможность незначительной регулировки) и широкий угол обзора. В обозначении мигающие светодиоды имеют латинскую букву «F», см. табл. 1.8.

   Наиболее популярные типы мигающих светодиодов представле­ны в табл. 1.8.

   Таблица 1*8. Популярные мигающие светодиоды. Электрические характеристики Наиме­ нование Цвет Длина волны, нм Частота мигания, Гц Яркость типовая, мкд, при токе 20 мА Угол обзора, градус L-297ED-F Красный 635 2,4 20 120 L-297GD-F Зеленый 565 2,4 12,5 120 L-517HD-F Красный 700 2,4 7,5 120 L-517ED-F Красный 635 2,4 20 120 L-517GD-F Зеленый 565 2,4 15 120 L-517YD-F Желтый 585 2,4 20 120

   Полноцветные светодиоды

   Полноцветные светодиоды приобретают среди радиолюбителей все­общую популярность.

   Например, компания PARA Light Electronics выпускает новые ти­пы светодиодов EP-LED.

   Это оригинальные изделия, трехкристалльные трехцветные све­тодиоды с прямым током каждого из переходов до 150 мА (для ти­пов EP204K-150G1R1B1-XX и EP201C-150G1R1B1-CA).

   Суммарная сила’ света трех диодов составляет до 17,5 канделы (кд), при этом угол свечения равен 60°.

   При силе света 14 кд обеспечивается угол более 100°.

   Рассеиваемая мощность при максимальном токе составляет 1,6 Вт, поэтому данные диоды требуют принятия мер по отводу тепла, на­пример использования радиатора.

   Наиболее популярные типы полноцветных светодиодов представ­лены в табл. 1.9.

   Таблица 1.9. Популярные полноцветные светодиоды зарубежного производства Наиме­ нование Цвет Длина волны, нм Яркость типовая, мкд, при токе 20 мА Угол обзора, градус L-359hgw Красный/Зеленый 700/565 5/8 60 L-359eyw Красный/желтый 635/585 12/8 60 L-359gyw Зеленый/Желтый 565/585 8/8 60 L-419hgw Красный/Зеленый 700/565 5/8 120

   Таблица 1. 9. Популярные полноцветные светодиоды зарубежного производства (окончание) Наиме­ нование Цвет Длина волны, нм Яркость типовая, мкд, при токе 20 мА Угол обзора, градус L-419egw Красный/Зеленый 635/565 12/8 120 L-419eyw Красный/Желтый 635/585 12/8 120 L-419gyw Зеленый/Желтый 565/585 12/8 120 L-519egw Красный/Зеленый 635/565 20/15 60 L-819egw Красный/Зеленый 635/585 20/15 60 L-819gyw Зеленый/Желтый 565/585 15/15 60 L-819srsgw Красный/Зеленый 660/565 150/15 60 L-819lesgw Красный/Зеленый 660/565 320/210 60 L-839egw Красный/Зеленый 635/565 20/15 60 L-839eyw Красный/желтый 635/585 20/15 60 L-839gyw Зеленый/Желтый 565/585 15/15 60 L-839srsgw Красный/Зеленый 660/565 150/50 60

   Один из конкурентоспособных (относительно зарубежных ана­логов) полноцветный светодиод отечественного производства СДК-Ц-2-60 имеет прямой ток 40 мА, силу света 2000 мкд (2 кд), угол излучения 60°.

   Кроме того, популярные полноцветные светодиоды представлены в табл. 1.10.

   Таблица 1.10. Другие полноцветные зарубежные светодиоды Наименование Длина волны, нм Сила света, кд *np, мА U„p, В Угол обзора, градус NSTM-515S мультиколор 470 R3,5 50 5 80 525 G3,5 640 В3,5 LF-59-EBGBW мультиколор 565 R3,5 20 3 40 625 G2,2 470 В1,8

   Светодиодные лампы t8, панели Армстронг и прожекторы – предложения от Электростроймаркета

   <p>В современном мире широкого распространены светодиодные лампы. Они отличаются массой положительных характеристик. В коридорах или вытянутых помещениях органично смотрятся разновидности светодиодных ламп – светодиодные лампы t8. Подобные лампы обеспечивают линию …

   Светодиодные экраны: разновидности, особенности эксплуатации и установки

   Считается, что реклама является двигателем торговли. Каждой компании важно привлекать новых потребителей для того, чтобы расширить клиентскую базу. Одним из эффективных способов привлечения клиентов является наружная рекламы. Для ее создания …

   Как преобразить ваш зал с помощью новой люстры?

   Центральным помещением дома является зал. Именно в него покупается самая качественная мебель, роскошный текстиль для дома, изысканные аксессуары. Естественно, светодизайн этого помещения также должен быть продуман до мелочей, поэтому в …

   Светодиодная мигающая цепь: Ultimate Guide

   Bob Lory

   •

   13 сентября 2022 г.

   Факты, проверенные на Willian Zhou

   Световые светодиоды. . Кроме того, они служат аварийными устройствами, когда пользователь может оказаться в затруднительном положении. Мало того, они также обеспечивают стабильные уровни яркости в темной области. Светодиодная мигалка обычно работает через определенный контроль времени. В этом случае каждый светодиод будет последовательно активироваться в электронной схеме. Конечно, эта конфигурация зависит от некоторых важных компонентов для создания такого эффекта.

   Мы написали это руководство, чтобы помочь вам понять возможности схемы светодиодного мигания. Итак, давайте посмотрим!

   1. Что такое схема мигания светодиодов?

   (Схема мигания светодиодов создает шаблоны мигания.)

   Схема мигания светодиодов состоит из светодиодов, которые мигают в определенном ритме, создавая визуально привлекательный эффект. Эта электронная схема в основном состоит из резисторов и конденсаторов, которые предназначены для уменьшения времени мигания. Обычно он служит многим целям в реальных приложениях, включая рождественские украшения.

   2. Примеры схем мигания светодиодов

   Мы предоставили пять примеров схем мигания светодиодов с принципиальными схемами:

   Цепь мигания светодиодов с использованием простого реле:

   (схема мигания светодиодов.) с простым реле.

   Приведенная выше схема использует батарею 9 В, реле, встроенный светодиод, поляризованный конденсатор и два резистора для создания мигающих эффектов. Встроенные резистор и конденсатор сокращают время переключения реле; в противном случае он будет меняться слишком быстро, из-за чего будет трудно увидеть мигание светодиода.

   Батарея 9В будет заряжать конденсатор через резистор R2 100k. После этого катушка реле переключает реле в противоположное положение. Фактически светодиод будет мигать. Кроме того, заряженный конденсатор фиксирует реле в заданном положении. Однако он может питать электромагнит реле только в течение короткого периода времени, после чего разрядится.

   Когда конденсатор разрядится, реле вернется в исходное положение, в результате чего светодиод погаснет. Далее цикл повторяется.

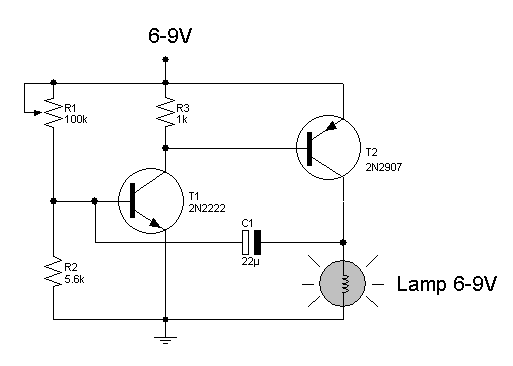

   Транзистор для мигающего светодиода:

   (Схема, показывающая мигающий светодиод с двумя транзисторами.)

   Теперь рассмотрим простую схему с двумя NPN-транзисторами, которые работают как переключатель, вызывая последовательное мигание обоих светодиодов. Он также использует два конденсатора для этого эффекта. Во-первых, источник напряжения распределяет ток по цепи. Затем этот ток проходит через LED1, резистор R1 и вывод коллектор-эмиттер транзистора Q1.

   Далее ток проходит через LED2 и резистор R4. Затем он полностью зарядит конденсатор C2. В частности, весь этот процесс происходит вскоре после первой вспышки светодиода. Через некоторое время уровень напряжения VBE базового эмиттера упадет ниже 0,7 В, что приведет к выключению светодиода 1 при деактивации транзистора Q1 NPN.

   Уровень яркости светодиода 2 увеличится после активации транзистора Q2 NPN. Пока уровень яркости LED2 увеличивается, конденсатор C1 начинает заряжаться до тех пор, пока Q2 не отключится. Наконец, LED2 выключается, когда VBE становится меньше 0,7 В.

   Мигание светодиода с инвертором:

   (Схема мигания светодиода с инвертором.)

   Эта первичная схема мигания обычно использует несколько компонентов для обеспечения мигания. Он оснащен инвертором триггера Шмитта, резисторами, поляризованным конденсатором, светодиодом и 9батарея В.

   Резистор 10 кОм образует соединение с выходом и входом инвертора. Следовательно, высокое входное напряжение приведет к низкому выходному напряжению. Однако входное напряжение остается низким, поскольку оно соединяется с выходом. И это приведет к высокому производству. В свою очередь, это дает высокий ввод. В результате весь процесс переключается с высокого на низкий.

    На вход инвертора также подключается поляризованный конденсатор, что замедляет процесс переключения. Другой резистор, R1, управляет уровнем тока, который заряжает конденсатор. Следовательно, размеры резистора и конденсатора будут определять, как быстро мигает светодиод.

   Схема мигающих светодиодов с микроконтроллером:

   (Схема с микроконтроллером ATMEGA8535.)

   Микроконтроллер обеспечивает простоту использования и эффективность в отношении мигания светодиодов. На принципиальной схеме восемь светодиодов и резисторы подключены к микроконтроллеру ATMEGA8535, обеспечивая шаблоны мигания. От D0 до D7 каждый светодиод определяется справа налево. ПОРТ. A служит выходом, который подает 5 В на каждый светодиод, что заставляет их мигать.

   Очень простое мигание светодиода со звуком:

   (Простая схема мигания светодиода со звуком.)

   В этой первичной цепи, как показано выше, используется динамик на 8 Ом, который генерирует звук последовательно с паттерном мигания светодиода. Он использует батарею 4,5 В в качестве основного источника питания, распределенного по светодиоду FRL 4403.

   3. Применение светодиодных мигающих схем

   (Стробоскопы имеют светодиодную мигающую схему.)

   В следующих приложениях используются светодиодные схемы:
   • Стробоповстретели и сигнальные схемы SOS
   • Индикаторы автомобильных освещений
   . , Схемы мигания светодиодов обеспечивают превосходные преимущества для любого пользователя. Из-за их способности быстро моргать они служат практическим приложением. Кроме того, светодиодная мигалка поможет улучшить праздничное оформление. В этом случае он обеспечивает световой эффект, который привлекает внимание прохожих, позволяя им еще больше оценить дисплей. Вы также можете самостоятельно создать и использовать базовый флешер для любого проекта, что обеспечит полезный опыт!

   У вас есть вопросы относительно схемы мигающего светодиода? Не стесняйтесь связаться с нами!

   Нужны специальные светодиодные услуги?

   Получить бесплатное предложение , Сейчас!

   1.

   5V LED Flasher Плата в сборе с красным светодиодом, нестабильным мультивибратором Мигающий светодиод – синие маячки

   Перейти к содержимому

   Магазин

   Качественные маяки и электроника для любого проекта0104

   • 1.5V LED Flasher Плата в сборе с красным светодиодом, нестабильным мультивибратором Мигающий светодиод

   8,95 $

   Светодиодная мигалка 1,5 В Печатная плата с красным светодиодом, нестабильный мультивибратор Мигающий светодиод, PCBA, 10 месяцев мигания на одной батарее AA (не входит в комплект)

   Нестабильный мультивибратор 1,5 В Светодиодная мигалка с мигающим красным светодиодом 60 раз за 27 секунд). Множество различных приложений ограничено только вашей фантазией!
   Светодиодная лампа включена, но не прикреплена к печатной плате. Его можно легко временно вставить в сквозные отверстия (посадка с трением) для проверки и/или припаять на место позже.
   Батарея, держатель батареи и провода в комплект не входят.
   Эта печатная плата будет мигать красным светодиодом от одной батареи AA 1,5 В, что должно быть невозможно, но достигается с помощью схемы нестабильного мультивибратора.
   Красный светодиод будет мигать в течение примерно 10 месяцев при использовании одной свежей щелочной батареи AA.

   В наличии

   1.5V LED Flasher Монтажная плата в сборе с красным светодиодом, нестабильным мультивибратором Количество мигающих светодиодов

   Артикул: BCP-FA20 Категории: Мигающий светодиод, Ложная тревога Теги: мигающий светодиод, ложная тревога, ложная тревога, ложная тревога, мигающий светодиод, красный светодиод

   • Описание
   • Дополнительная информация

   Описание

   1,5 В светодиодная мигалка Монтажная плата с красным светодиодом, нестабильный мультивибратор Мигающий светодиод, печатная плата, 10 месяцев мигания от одной батарейки типа АА (не входит в комплект)

   • 60 раз за 27 секунд). Множество различных приложений ограничено только вашей фантазией!
   • Светодиодная лампа включена, но не прикреплена к печатной плате. Его можно легко временно вставить в сквозные отверстия (посадка с трением) для проверки и/или припаять на место позже.
   • Батарея, держатель батареи и провода в комплект не входят.
   • Эта печатная плата будет мигать красным светодиодом от одной батареи AA 1,5 В, что должно быть невозможно, но достигается с помощью схемы нестабильного мультивибратора.
   • Красный светодиод будет мигать в течение приблизительно 10 месяцев при использовании одной свежей щелочной батареи AA.

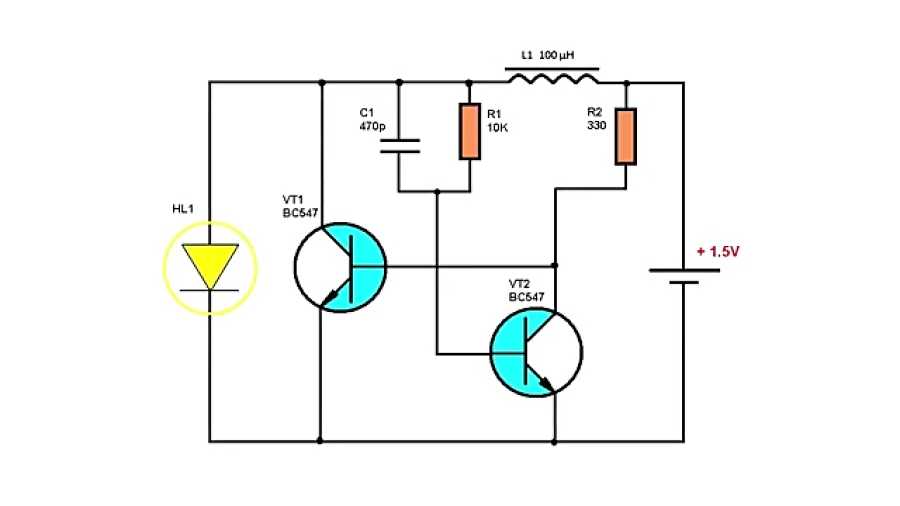

   Это низковольтный 1,5-вольтовый нестабильный мультивибратор со светодиодной мигалкой в ​​сборе. Он включает в себя красный светодиод, который еще не прикреплен к печатной плате, но может быть легко временно вставлен в сквозные отверстия (посадка с трением) для тестирования и/или припаян на место позже.

   Обычно нельзя мигать или моргать красным светодиодом всего 1,5 вольта. Эта печатная плата и компоненты преодолевают это ограничение благодаря схеме нестабильного мультивибратора.

   Красный светодиод в этой конфигурации будет мигать примерно 60 раз за 27 секунд.

   Красный светодиод будет мигать в течение примерно 10 месяцев при использовании одной свежей щелочной батареи типа АА.

   Может использоваться в самых разных целях:

   * В хобби-проекте, таком как набор поездов, демонстрация моделей, трехмерная диорама и т. д.
   * В качестве ложного устройства сигнализации в окне, над дверью, автомобиль, катер, мотоцикл и т. д. Просто используйте свою изобретательность, чтобы придумать, как установить его там, где вы хотите.
   * Для привлечения внимания в витрине или в качестве элемента вывески магазина.
   * Множество различных приложений ограничено только вашим воображением!

   Характеристики:

   * В комплекте: 1 печатная плата с компонентами, собранными и припаянными к плате (кроме красного светодиода). 1 х 5 мм красная светодиодная лампа, не прикрепленная к печатной плате.
   * Размеры платы 14мм x 45мм. Расстояние от вершины самого высокого компонента на плате (конденсатор CK 470) до низа сквозных проводов, торчащих из нижней части платы, составляет 13,5 мм. Красная светодиодная лампа имеет диаметр 5 мм и высоту 9 мм.
   * Требуется 1 батарея AA.
   * Аккумулятор, держатель аккумулятора и провода в комплект не входят.



   Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы или вы хотите заказать оптом (100-10 000 штук)



   Blue Charm Beacons отправляется в США через Почтовую службу США.



   Для

   международных заказов менее 100 штук заказывайте на eBay или Amazon.com. Пожалуйста, свяжитесь с нами для получения ценового предложения для крупных международных заказов. Таможенная обработка и пошлины в стране назначения являются обязанностью покупателя. Международные заказы, возвращенные перевозчиком как недоставленные, будут возвращены за вычетом стоимости перевозки туда и обратно, понесенной после получения товара обратно на наш склад.

   Дополнительная информация

   Вес	1 унция
   Размеры	3 × 3 × 0,75 дюйма

   Одинарный мигающий светодиодный комплект 10 мм Научитесь паять.

   Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

   Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

   • Товар на фото в составе ОТДЕЛКА: Комплект в разобранном виде

     Вариант выбран!

     Этот вариант продан.

   • Товар на фото в ОТДЕЛКА: Полностью собранный

     Вариант выбран!

     Этот вариант продан.

   Нажмите, чтобы увеличить

   Star Seller

   Star Sellers имеют выдающийся послужной список в обеспечении отличного обслуживания клиентов — они постоянно получают 5-звездочные отзывы, вовремя отгружают заказы и быстро отвечают на любые полученные сообщения.

   | 75 продаж |

   5 из 5 звезд

   от €10,12

   Загрузка

   Мало на складе

   НДС включен (где применимо), плюс стоимость доставки

   ФИНИШ

   Выберите вариант Комплект в разобранном виде (10,12 евро) Полностью собранный (€18,99)

   Выберите опцию

   Количество

   1234

   Продавец звезд. Этот продавец неизменно получал 5-звездочные отзывы, вовремя отправлял товары и быстро отвечал на все полученные сообщения.

   Внесен в список 19 июля 2022 г.

   5 избранных

   Сообщить об этом элементе в Etsy

   Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

   Первое, что вы должны сделать, это связаться с продавцом напрямую.

   Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

   Сообщить о проблеме с заказом

   Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

   Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

   Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

   Посмотреть список запрещенных предметов и материалов

   Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

   Товар на продажу…

   не ручной работы

   не винтаж (20+ лет)

   не ремесленные принадлежности

   запрещены или используют запрещенные материалы

   неправильно помечен как содержимое для взрослых

   Пожалуйста, выберите причину

   Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.



   alexxlab

   Добавить комментарий Отменить ответ

   Ваш адрес email не будет опубликован. Обязательные поля помечены *

   Комментарий *

   Имя *

   Email *

   Сайт

   Рубрики

   • Прост
   • Радио
   • Разное
   • Своими руками
   • Советы
   • Схем
   • Схемы
   • Транзист
   • Транзисторы
   • Электрон
   • Электроника
