ТВ-антенна своими руками: 5 лайфхаков от ЭтотДом

Сегодня эфирное телевидение наиболее распространено среди пользователей. Оно работает путем улавливания излучения от вещателя на приемник. В силу ряда факторов антенна может выйти из строя, а установить новую в данный момент не представляется возможным.

В этом случае можно изготовить самодельную антенну для цифрового телевидения, которая будет принимать телевизионный сигнал не хуже заводских устройств. В данной статье будет рассмотрено изготовление разных типов антенн для цифрового ТВ своими руками под конкретные условия, для временного и постоянного использования.

Телевизионная антенна — это диполярное устройство, которое может излучать и принимать сигнал в конкретном частотном диапазоне.

А значит, перед сборкой антенны своими руками для цифрового телевидения потребуется ее расчет. В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне.

Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом кабель, слабый сигнал на приеме. В этом случае опытно-конструкторские работы с уже включенной антенной не получатся. Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают.

Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая. Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве. В результате каждый мультиплекс отправляет волну:. Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Итого получается 0. Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками. Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник. Небольшое число приемников еще ни на что не указывает иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами. Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Когда расчет выполнен и выбран тип будущего приемника для эфирного телевидения, можно приступить к основным работам по сборке. Поэтому будут рассмотрены несколько типов самодельных устройств под конкретные задачи. Важное достоинство такой антенны для телевидения— быстрое изготовление из подручных средств. На весь процесс уйдет не более 15 минут. Собрать такую антенну легко, но для эффективной работы потребуется поступление качественного сигнала и отсутствие преград. Она подойдет жителям небольших городов и пригородных районов.

Эфирная антенна из пивных банок уже собрана, осталось определить оптимальное расстояние между банками. Для этого нужно подключить штекер к антенне и двигать банки по планке приближая и отдаляя их друг от друга пока не будет пойман хороший сигнал.

В большинстве случаев достаточно 6 — 7 см. Для использования на улице рекомендуется обтянуть самодельную конструкцию для телевидения полиэтиленом или изготовить специальную рамку из пластика.

В качестве крепежа лучше использовать крючок и повесить конструкцию. Если на выходе с отверстия остался оголенный кабель значительной длины, его нужно обмотать изолентой, оставив не более 2 см. Внешне ее активная область представлена двойным ромбовидным квадратом. Такая самодельная конструкция успешно работает практически в любых условиях, за исключением сверхплотной застройки, так как не способна принимать отраженный сигнал. Для московского ЦТВ сторона и периметр будут составлять 15 и 60 см соответственно.

Материалом для изготовления антенны может быть медная 2—3 мм или алюминиевая проволока 5 — 6 мм. В общей сложности нужно изготовить два квадрата. От концов проволок нужно отрезать 2 см и соединить их между собой таким образом, чтобы в итоге получилась единая конструкция из двух квадратов с общим углом.

В качестве каркаса можно использовать балку.

Приемник можно сразу закрепить без предварительного фиксирования, так как антенна изготовляется по расчету и практический эксперимент с сигналом не потребуется. Кабель необходимо припаять посередине к одной из точек соединения концов проволок. Антенна изготовляется с таким же расчетом, как и биквадратное устройство. Общая конструкция представлена несколькими квадратами одинаковых параметров, расположенными один за другим.

Назначение двойного или тройного квадрата — принять сигнал в условиях сильного фона излучения. Двойной-тройной — это самодельная антенна для цифрового телевидения для приема волны конкретной длины, а многоуровневая конструкция антенны действует как усилитель. Квадраты можно установить на любом бруске, а в качестве штатива ножек для вертикального крепежа можно использовать токопроводящий элемент большой толщины. После сборки нескольких квадратов, их нужно зафиксировать и поэкспериментировать с расстоянием между собой, пока не будет пойман хороший сигнал, после чего закрепить.

Если быть точнее, коробка служит исходным материалом для антенны цифрового телевидения своими руками. Из нее нужно вырезать два плоских прямоугольника 25х30 см. Первым делом нужно вырезать из фольги два квадрата с периметром, аналогичным у картонных заготовок. Следом плотно приклеить их к картону. Остаточный материал клея удалить с фольги. Готовые фольгированные квадраты и будут служить активной принимающей сигнал областью, нужно только подключить кабель. Для этого с помощью лезвия или скальпера, на углах смежных сторон квадратов, аккуратно вырезаются отверстия под болты.

Далее к одному отверстию проводится внутренний контур, к другому — внешний он представлен в виде металлического кожуха. Контакты закрепляются болтами с гайкой. Конструкция готова, но опять требуется определить оптимальное расстояние между квадратами. Для этого нужно подсоединить кабель к телевизору и раздвигать квадраты так, чтобы смежные стороны оставались параллельными.

После нахождения нужной дистанции закрепить квадраты к каркасу.

В качестве крепежной области можно использовать смежные углы, которые противоположны месту контактов. Антенна, сделанная своими руками готова к использованию. По конструкции она представляет ряд вертикально расположенных усиков и внешне напоминает польские штыревые заводские антенны цифрового телевидения.

Разница лишь в отсутствии фазированной решетки, вместо которой будет использован каркас. Все польские антенны цифрового телевидения — уличные, следовательно, данная конструкция также будет использоваться только для наружной установки. Усики большой длины будут уязвимы против сильного метра, поэтому медную проволоку 2—3 мм использовать не получится и практичнее только более толстый алюминиевый аналог.

В итоге должна получиться такая же разметка, как показывает схема антенны на рисунке ниже. При его использовании процесс значительно сокращается.

К деревянной палке необходимо параллельно закрепить изделие из металла. Это могут быть 4 куска из стали которые потом нужно соединить или проволока. Токопроводящий элемент не должен закрывать деревянный каркас, чтобы была видна разметка.

Центральные точки на разметке — это места спайки усиков, а линии под углом — места их размещения. Для надежности каждую группу усиков лучше обмотать изолентой. Здесь не требуется к дереву дополнение из металла, и общая конструкция будет намного легче. Сама палка должна быть шириной 4 см и толщиной от 2 см. Выполняются они с боковой части палки вглубь по направлению линии под углом на разметке. Затем требуется сделать сквозные отверстия, которые пройдут ямочки по касательной.

Каркас готов. В данном случае из проволоки отрезаются куски с запасом — по 17 см. По завершению обвить усики тонкой проволокой и соединить между собой. В результате получается более надежная и практичная конструкция по сравнению с пайкой, но на ее сборку уйдет намного больше времени. Иногда бывает ситуация, что антенна выходит в самый неожиданный момент и в ближайшее время начнется футбольный матч или важная премьера.

В городе для сборки самодельного приемника легко найти инструменты, в крайнем случае, можно купить или попросить у соседа. Когда же цифровая антенна ломается на даче или у бабушки в деревне, под рукой может не оказаться даже обычной отвертки, а про паяльник можно забыть. И в этой ситуации выручается довольно примитивная антенна из кабеля для цифрового ТВ со сборкой за 5 минут. Это самое простое приемное устройство, собираемое своими руками. В качестве активной области используется сам телевизионный кабель, который спокойно принимает аналоговое и цифровое ТВ.

В результате получится круг из кабеля диаметром немногим более 15 см, который и будет служить приемником. Теперь посередине с противоположной стороны от точки соединения нужно отмерить 4 см и снять изоляцию. Устройство своими руками для цифрового телевидения из коаксиального кабеля готово. У такого приемника будет высокая шумности из-за открытого конца кабеля, поэтому он не подойдет для постоянного использования.

Программы аналогового телевидения всегда показывают с помехами, но качество изображения удовлетворительное. В качестве наглядного примера можно посмотреть это видео, на котором показан процесс сборки цифровой антенны своими руками, которая успешно принимает все каналы цифрового телевидения.

Самодельная антенна для Цифрового телевидения DVB T2: расчет для дальнего приема

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA. Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате. .. Усилитель сигнала телевизионной антенны .. соединить кабель и штекер блока питания активной антенны. 1.

Рабочие схемы

Блоки питания, или БП, входят в комплектацию антенн с усилителями для улучшения сигнала. Блоки питания могут использоваться в усилителях сигнала для тв, мобильной и спутниковой связи, а также интернета. БП необходим, когда используется Wi-Fi адаптер, который тоже представляет собой антенну. Существует отдельный класс устройств, который применяется для нужд оборонной промышленности. Везде, где в работе задействуются радиоволны, есть принимающие антенны, для многих из которых необходимы БП. Больше всего вопросов вызывают блоки питания, работающие от обычных сетей в Вт. Эти элементы встроены в общее устройство антенны или располагаются отдельно и подключаются через определенный порт.

Как выбрать усилитель для уверенного приема цифрового ТВ сигнала

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA. Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки.

На сегодняшний день для трансляции телевизионных сигналов стал применяться цифровой стандарт DVB-T. Для приема передач на аналоговых телевизорах можно сделать антенну для цифрового ТВ своими руками, которую подключают к специальной конвертирующей сигнал приставке.

Блок питания для антенны

Etot Dom Биржа ремонтных заказов. Сегодня делимся лайфхаками, как сделать ТВ-антенну своими руками. Антенна представляет собой устройство для излучения или для приема радиоволн. Бывают передающие, приемные и приемопередающие. Редакторы ЭтотДом узнали, что нехитрую конструкцию можно сделать медной и латунной проволоки, медных трубок, проводов и даже из жестянок.

Блок питания для антенны

Выбор антенны для цифрового ТВ. Активные антенны цифрового ТВ. Профессиональные антенны. Удаленный прием телевидения. Эфирное оборудование.

Статьи с иллюстрациями и подробными комментариями: Антенны телевизионные. по антеннам, телевизионным антеннам, ТВ антеннам, ТВ -антеннам. Активная антенна МВ-ДМВ · Активный разветвитель телевизионного.

В статье подробно рассматриваются схемы антенных усилителей, принцип работы и основные характеристики. Усилитель в телевизионной приемной антенне предназначен, главным образом, для увеличения чувствительности, ограниченную шумами, а во вторую очередь для компенсации потерь принимаемого сигнала в коаксиальном кабеле. Сами телевизоры обладают весьма большим запасом собственного усиления, то есть имеют высокую чувствительность, ограниченную усилением.

Switch to English регистрация. Телефон или email. Чужой компьютер. Телевизионные антенны делятся на активные и пассивные.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Блоки питания, которыми комплектуются телевизионные антенны с усилителями, изготовлены с минимум затрат и такой же надежностью. Как уже упоминалось выше, блоки питания для антенн исполняются с минимумом затрат, обеспечивая ток потребления 20 мА при напряжении 12 вольт. Однако они поддерживают хорошую стабилизацию по напряжению, за счет применения в схеме стабилизатора на 12 вольт. Стандартная схема блока питания антенного усилителя. Такая схема представляет собой нерегулируемый блок питания антенного усилителя.

Прием сигнала цифрового телевидения DVB-T2 на антенны без усилителя возможен лишь на небольшом расстоянии от ретранслятора как правило, до 20 км , либо на антенну с большим собственным коэффициентом усиления, который достигается за счёт значительных габаритов антенны. При этом она должна быть смонтирована вне помещения и, по возможности, максимально высоко. Большинство современных антенн с усилителем требуют напряжение питания 5 В.

Как подключить антенну к телевизору с усилителем и без для просмотра цифрового телевидения

Просто иметь антенну для цифрового телевидения недостаточно. Необходимо соединить ее с устройством вывода изображения на экран (телевизор или приставка). Причем нужно подключить антенну к телевизору правильно, чтобы телевизионная система внутри квартиры прослужила долго и обеспечивала максимальное качество показа телеканалов.

Для подключения, кроме DVB-T2 антенны, нужно иметь некоторые другие детали. Если необходимых элементов нет, потребуется сделать покупку на радиорынке или в соответствующем магазине. Кроме того, нужно выбрать правильные конструктивные элементы, так как от этого зависит не только возможность подключения антенны, но и конечный результат качества принимаемого телевизором сигнала.

Абсолютно неважно, к телевизору LG, Samsung или другому планируется подключение. Принцип сбора телесистемы всегда одинаковый.

Содержание

1. Выбор кабеля для соединения
2. Выбор антенного штекера
3. Нужен ли антенный усилитель
4. Пошаговая инструкция по подключению антенны
5. Зачистка кабеля и монтаж разъема (штекера)
6. Как надеть F-разъем
7. Как смонтировать старый штекер
8. Как подключить кабель к антенне
9. Как соединить антенну с усилителем
10. Подключение блока питания
11. Куда вставлять кабель в телевизор
12. Подключение к комнатной антенне
13. Как подключить несколько телевизоров
14. Как подключить антенну без штекера
15. Как подключить общедомовую антенну

Выбор кабеля для соединения

Коаксиальный телекабель должен иметь волновое сопротивление 75 Ом. Производятся кабели разными брендами, имеют отличное друг от друга качество, что определяет сферу их применения.

Основным в кабеле является сердечник. Это медная жила, по которой «течет» сигнал. Последнему свойственно теряться на пути следования от антенны к преобразователю цифрового сигнала.

Поэтому, чем качественнее кабель в плане используемых в изготовлении материалов, тем выше уровень сигнала окажется на цифровом телевизоре или внешнем ресивере.

Если быть точнее, то сердечная жила может быть:

1. Из чистой меди. Основное применение такие кабели получили для подключения спутниковых антенн, так как изначально получаемый сигнал и так невелик. Следовательно, даже небольшие потери могут повлиять на конечное качество сигнала, принимаемого тюнером.
2. Стальной проводник, но внешний слой медный. Отлично справляются с передачей эфирного сигнала, то есть наземных транслирующих станций. В плане потерь проигрывают полностью медным проводникам, но для эфирного телевидения критичности нет. Поэтому при выборе антенного кабеля стоит остановиться на этом варианте, тем более что цена практически вдвое меньше.

Дополнительные параметры, которые точнее помогут определиться при выборе:

• Тип радиосигнала. Подключаться популярными зарубежными материалами имеет смысл только для телевидения от спутника. Для передачи эфирного наземного сигнала достаточно кабелей отечественного производства.
• Диаметр жилы. Всегда выбирается кабель с жилой стандартной толщины 1 мм. Это устоявшийся размер, с которым не возникнет проблем при подключении к другим элементам телесистемы (штекерам, разъемам). Продаются и провода с уменьшенным сердечником в два раза, которые облегчают процесс прокладки линии внутри помещения. Сложность с последними возникают при подключении, к тому же сигнал теряется больше, чем в стандартном миллиметровом варианте.
• Материал наружной изоляции. Внешняя оболочка выполняет защитную роль. На выбор пользователя предлагается два исполнения – полиэтиленовая изоляция (белового цвета) или поливинилхлорид (ПВХ, черная). Полиэтилен более эластичный, но при прокладке работу особо не облегчает. Уличный монтаж лучше делать кабелем с ПВХ оболочкой.
• Экранирующий слой. Защищает от воздействия внешних факторов. Например, кроме оплетки, может быть дополнительный слой экранировки, исполненный тонким слоем фольги. Актуально использовать кабели с фольгированным слоем, если рядом есть излучатели сильных радиопомех (радары, высоковольтные и линии сигнализаций).

Есть также и рекомендация по прокладке телевизионной трассы. Каждый метр, особенно при большой длине линии может стать решающим. Желательно, чтобы путь трассы был не более 15-20, а лучше и вовсе 5 метров. На 100-метровом участке сильно вообще уменьшается практически полностью. Уменьшение сигнала связано с наличием сопротивления у проводника.

Марки кабелей:

RG-6;

РК-75;

RG-59;

SAT-50.

Лучше выбрать первые две позиции. Второе наименование выпускается Россией, отличается высоким качеством, недорогой вариант. Может применяться для передачи любых типов сигнала (кабельного цифрового, спутникового, эфирного).

Выбор антенного штекера

Перед тем как подключить антенный кабель необходимо на его концах установить штекеры или надеть самостоятельные разъемы F-типа с внутренней резьбой. Именно последний вариант используется при подключении кабеля к разветвителям, выносным усилителям, или для соединения двух концов фидера между собой. Поэтому процесс зачистки коаксиального провода совместно с монтажом F-разъема является основополагающим во всей схеме подключения антенны к телевизору.

Конструктивное исполнение штекера прямо зависит от года выпуска. Так, бывают современные металлические F-разъемы и штекеры с внешней изолирующей частью.

• F-разъем. Выполнен из металла, имеет отверстие, чтобы полностью всунуть внутрь «разделанный» кабель. Изнутри после монтажа выглядывает кабельная жила, а экран прямо контактирует со всем корпусом разъема.


  Поэтому при неправильном монтаже и сильно неточной зачистке шнура есть риск короткого замыкания экрана на жилу.

  Достоинством F-разъема является универсальность применения с различными узлами ТВ-системы. Например, можно вкрутить F-штекер и подсоединить антенный кабель к входу на корпусе телевизора. Или же вкрутить F-коннектор с двухсторонней резьбой, таким образом, соединив с таким же концом иного кабеля.Также монтаж очень легкий, а при смене схемы телесистемы не потребуется демонтировать разъем. Подключение разъема даже в первый раз у любителя занимает всего несколько минут. Заключение: кроме разъема нужно приобрести переходник-штекер, но часто обе детали продаются вместе.Если телевизор подвешен на стене, лучше воспользоваться угловым переходником.

• Штекер старого образца. В отличие от предыдущего варианта имеет только одно назначение – подключение к телевизионному F-гнезду. Монтаж занимает больше времени, а иногда требует применения паяльника.


  Минусом является сложность подключения, если телевизор висит вплотную к стене. Места сзади корпуса мало, а именно там на современных телевизорах расположено эфирное гнездо.

  Поэтому, даже если вставить штекер, кабель может сильно перегибаться от давления телевизора на стену. Это может стать причиной полной потери телесигнала, обрыва жили внутри кабеля.

Есть и другие вариации штекеров, например, современное устройство в пластиковом корпусе.

Монтаж тоже прост, потребуется раскрыть корпус, выкрутив болты, и сделать соединение телевизионного кабеля со штекером.

Вывод:к применению настоятельно рекомендуется первый вариант – металлическая разборная конструкция из F-разъема и вкручивающегося в него штекера.

Нужен ли антенный усилитель

Если вы уже приобрели активную антенну, то дополнительно усилитель не покупайте. Даже если усилитель как средство повышение мощности полученного сигнала не требуется в вашем случае (когда уровень и так достаточный), он уже есть на антенне. Но в таком случае обязательно имейте в виду, что через имеющийся усилитель поступить сигнал на кабель может только при условии подачи питания. Поэтому в схеме обязательно должен быть предусмотрен блок питания.

Если цифровое ТВ настраивается через внешний Т2-тюнер, без блока можно обойтись. Приставка сама может питать антенный усилитель без дополнительных устройств, пуская напряжение по коаксиальному шнуру.

Если уже куплен пассивный эфирный приемник цифрового телесигнала, то нужно сначала правильно настроить антенну и посмотреть на работу всех каналов. В будущем всегда можно будет внутри помещения, поэтому сразу бежать и покупать электронный усилитель не стоит. При неудовлетворительном результате, например, если ловит 10 каналов вместо 20, или когда полностью не показывает цифровое телевидение, потребуется внедрить в систему усилитель антенного сигнала.

Если антенного приемника еще нет, можете сразу понять, как далеко и в каком направлении от вас расположена транслирующая цифровой радиосигнал вышка.

• Откройте , выполните поиск по своему адресу, кликните на свой или дом, который находится рядом.
• В выскочившей таблице изучите параметры «Расстояние» и «Направление».

Если есть ретранслятор, который находится в районе 15-20 км от вас, и направлен он тоже в вашу сторону, значит, усилитель не понадобится. Будет достаточно хорошо исполненной конструктивно фабричной антенны. Можно даже сделать антенну для телевизора своими руками. А во многих случаях сработает комнатная антенна, установленная у окна.

Обязательно изучите: .

А вот когда дальность сильно превышает 15 км, направление не самое удачное, лучше сразу покупайте мощную активную конструкцию. Особенно актуально приобретать активный вариант антенны на даче, когда она находится далеко за городом.

Можно также воспользоваться антенной без встроенного, но в паре с выносным усилителем. Просто придется больше внимания уделить самостоятельному подключению всех элементов.

Пошаговая инструкция по подключению антенны

Нижеописанный алгоритм поможет подключить телевизор к любой антенне. Единственное, что некоторые шаги могут не пригодиться, так как у каждого система с разным количеством комплектующих. Например, если необходимо подключение активной антенны (сразу с усилителем), то пункт 4.3 пропускается.

Зачистка кабеля и монтаж разъема (штекера)

Монтаж придется 100% сделать минимум для одного конца антенного шнура. В телевизоре есть соответствующий вход (AIR, RF IN), специально предназначенный, чтобы подключить цифровую антенну с помощью надетого штекера.

Как надеть F-разъем

1. Необходимый край кабеля освободите от наружной изоляции. Сначала ножом делается аккуратный надрез по окружности оболочки, затем слой снимается.
2. Плетеный слой отгибается назад. Выполняется удаление внутреннего диэлектрического материала, но не полностью, а чтобы осталось 2-3 мм.

Оплетку можно скрутить в один «пучок». Далее, закручиванием зачищенный провод засовывается в разъем, прилагая достаточное усилие.

Если силы рук не хватает, можно воспользоваться плоскогубцами. Но при обжиме усердствовать не стоит, можно полностью сломать деталь. Нынешние материалы не отличаются высоким качеством.

Если зачистка вначале выполнилась неточно, жила может сильно выглядывать. Кусачками или обычными ножницами отрежьте лишнее, чтобы выступ был примерно в 2-4 мм. Осмотрите внутренность, дабы убедиться в отсутствии замыкания.

Последним шагом в разъем до конца закручивается штекер.

Как смонтировать старый штекер

1. Удалите сантиметровый участок изоляции снаружи кабеля.
2. С зачищенного края на 5 мм полностью удалите все, чтобы осталась только жила.
3. Разберите штекер. Сначала снимите прорезиненый корпус, сразу проденьте в него фидер.Далее закрепите жилу внутри болтового крепления штекера, а потом плотно обожмите оплетку плоскогубцами. Если потребуется, жилу придется припаять. Используйте паяльник с припоем, а для облегчения нанесите немного кислоты.
4. Закройте конструкцию, плотно натянув корпус на металлическую часть, или закрутите, если предусмотрена резьба.

Как подключить кабель к антенне

Если на принимающем устройстве предусмотрен F-разъем, подключаются подсоединением штекера. В другой ситуации нужно добраться до крепежных элементов антенны или платы усилителя и прикрепить провод. Может потребовать как просто прикрутить кабель, так и заняться пайкой.

Надежнее припаять контакты и полностью закрыть их имеющимся корпусом, чтобы не было ни малейшего шанса попадания влаги.

Как соединить антенну с усилителем

Большинство стандартных усилителей подсоединяются в схему внутри помещение максимально близко к антенне двумя F-гнездами с наружной резьбой. Следовательно, как только кабель оказался в квартире или доме, сразу стоит смонтировать усилительный прибор.

Допускается также возможность подключения SWA усилителя прямо на антенне или внутри помещении. Но тогда лучше брать плату с болтовыми соединениями, чтобы облегчить процесс.

Чтобы более точно настроить работу ТВ-системы, лучше брать усилитель с регулятором на корпусе. Он позволит вручную изменять коэффициент усиления, что бывает полезно при чрезмерном усилении.

Подключение блока питания

От устройства всегда идет двухжильный шнур с сепаратором на конце. Разделитель, он же сепаратор, представляет собой небольшую коробочку со штекером. Внутри всегда закрепляется кабель, поэтому с сепаратора сперва снимается крышка. Сначала производится зачистка, затем зажимается жила и оплетка в болтовых крепежах.

Сепаратор может монтироваться на разных участках линии. Если разветвителя нет, единственное место подсоединение – крайний конец линии у телевизора. Когда же делитель присутствует, места отличаются, что подробно описано в пункте 6.

Куда вставлять кабель в телевизор

Отыщите на корпусе значительно выступающее гнездо с подписью «RF», «AIR», «RF IN», «ANTENNA», «ANT IN». Если надписей подобных нет, найдите вход по визуальным признакам. Это длинное металлическое кольцо, внутри которого паз.

Нам нужен вариант справа

Подключение к комнатной антенне

Как правило, комнатный вариант современной антенны полностью готов к подключению после покупки. Нужно только распаковать устройство, вставить штекер во вход телевизионной техники.

Далее выбирается наиболее правильное место установки конструкции и выполняется настройка телевизора.

Если комплектный провод сильно короткий, его не хватает для размещения в необходимом месте, можно приобрести антенный удлинитель.

Представляет собой обычный кабель, на одном конце которого гнездо F (мама), а на втором штекер F (папа).

При желании, наличии свободного куска провода, гнезда и штекера, можно сделать удлинитель самостоятельно.

Немало случаев, когда подключить домашнюю антенну сразу не получится ввиду отсутствия кабеля или F-штекера. В таком случае потребуется присоединить штекер и только потом подключить кабель к телевизору. Инструкция по подсоединению подробно написана чуть ранее по тексту.

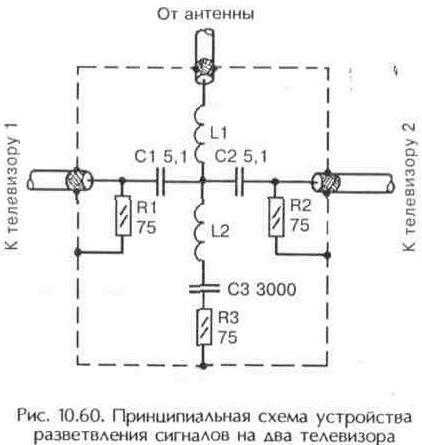

Как подключить несколько телевизоров

Подключить два или три телевизора к одной дециметровой антенне возможно через разветвитель. Устройство делит один входящий на определенное количество выходящих сигналов.

Имеет несколько названий – делитель, «краб» (в простонародье) и сплиттер (с английского).

Внешне это электронное устройство, закрытое в металлический корпус. Обязательно имеет один вход и минимум два выхода. Количество последних определяется только личными нуждами, но не превышает 8 выходов на один делитель.

Принцип работы разветвителя основан не просто на создании нескольких выходов конструктивно, а именно на делении уровня Т2-сигнала. Если изначально уровень поступающего сигнала невысокий, то разветвитель его еще уменьшит. Поэтому схема с разветвителем всегда реализуется с подключенными усилительным устройством.

Сама же схема выглядит так:

• к входному гнезду (INPUT, IN) разветвителя подсоединяете шнур, идущий от антенного приемника;
• к выходным гнездам (OUTPUT, OUT) должны быть подсоединены провода, которые пойдут к телевизорам или DVB-T2 приставкам.

На одной из сторон разветвителя обязательно включается питание усилителя с помощью стандартного адаптера. И тут есть два варианта:

Как подключить антенну без штекера

В качестве экстренной бесплатной меры, но временной, антенный кабель к телевизору присоединить возможно без штекера.

Недостатком такого подключения антенны является непрочность соединения, есть риск вынуть провод с гнезда даже легким задеванием. А неаккуратные действия могут привести к замыканию.

1. Снимите наружную оболочку примерно на 4-5 см.
2. Оплетку загните в противоположную сторону.
3. Удалите внутренний слой диэлектрика (изоляции), оставив всего несколько мм. Будьте аккуратны с подрезкой, чтобы не повредить жилу.
4. Жилу согните вдвое, но неплотно, а чтобы образовалась плоская петля.
5. На центральный паз в телевизионном гнезде рекомендуется надеть трубку. Она будет выступать диэлектрической прослойкой для недопущения замыкания. Можно вставить ранее срезанный кусок внешней ПВХ или полиэтиленовой изоляции.
6. Петлю из жилы всуньте в паз гнезда. При засовывании должно ощущаться сопротивление, это гарантия плотного контакта.
7. Алюминиевую или медную оплетку засуньте в полость гнезда. Используйте отвертку или другой тонкий инструмент, предмет. Чтобы оплетка плотно прислонялась к внешнему контакту гнезда, можно засунуть несколько спичек.

По возможности замените подобное соединение на нормальное с применением штекера.

Как подключить общедомовую антенну

Пользоваться общей антенной возможно только при условии, что заключен договор с управляющей и одновременно обслуживающей организацией. Значит, чтобы подключиться к коллективной антенне, нужно подписать договор. После, монтажники компании в щитке сделают дополнительный выход для вашей квартиры. Далее заводится телекабель с подъезда в квартиру, который нужно обжать своими руками или попросить специалистов.

При отказе от эксплуатации общедомовой телеантенны кабель не убирается. В распределительный щиток перед подсоединенным телекабелем встраивается фильтр, препятствующий поступлению ТВ-сигнала к абоненту. Вернуться к услугам можно в любой момент.

Поставщики беспроводных радиочастот и ресурсы

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов RF и Wireless. На сайте представлены статьи, учебные пособия, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тесты и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. д. Эти ресурсы основаны на стандартах IEEE и 3GPP. Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и дисциплинам MBA.

Статьи о системах на основе IoT

Система обнаружения падений для пожилых людей на основе IoT : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падения IoT. Подробнее➤
См. также другие статьи о системах на основе IoT:
• Система очистки туалетов AirCraft. • Система измерения удара при столкновении • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной розничной торговли • Система мониторинга качества воды • Система интеллектуальной сети • Умная система освещения на основе Zigbee • Умная система парковки на базе Zigbee • Умная система парковки на базе LoRaWAN.

---

Радиочастотные беспроводные изделия

Этот раздел статей охватывает статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE/3GPP и т. д. , стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, посвященные испытаниям на соответствие, используемым для испытаний устройств на соответствие RF/PHY. СМ. УКАЗАТЕЛЬ СТАТЕЙ >>.

---

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH была рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Подробнее➤

---

Основные сведения о повторителях и типы повторителей : В нем объясняются функции различных типов повторителей, используемых в беспроводных технологиях. Подробнее➤

---

Основы и типы замираний : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные замирания, быстрые замирания и т. д., используемые в беспроводной связи. Подробнее➤

---

Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Подробнее➤

---

Основы помех и типы помех: В этой статье рассматриваются помехи по соседнему каналу, помехи в одном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. д. Подробнее➤

---

Раздел 5G NR

В этом разделе рассматриваются функции 5G NR (новое радио), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. д. 5G NR Краткий справочный указатель >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • БАЗОВЫЙ НАБОР 5G NR • Форматы 5G NR DCI • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Опорные сигналы 5G NR • 5G NR m-Sequence • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • MAC-уровень 5G NR • Уровень 5G NR RLC • Уровень PDCP 5G NR

---

Учебники по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводным сетям. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, беспроводная сеть, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. д. См. ИНДЕКС УЧЕБНЫХ ПОСОБИЙ >>

---

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы, посвященные технологии 5G:
