Основные виды и типовые схемы датчиков движения для управления светом и интеграции с охранной сигнализацией

Автор: Александр Старченко 0 комментариев

Датчики движения являются одним из основных элементов систем охранной сигнализации. Они фиксируют малейшие перемещения физического объекта, оказавшегося в зоне контроля такого датчика, и своим срабатыванием активируют подачу сигнала тревоги. По своей конструкции такой датчик – это реле, реагирующее на движение,  и поэтому такие устройства получили широкое распространение в системах автоматического управления светом. Существуют датчики движения, работа которых основана на разных физических принципах, поэтому схема датчика движения может отличаться. Все устройства такого типа очень компактны, отличаются хорошим дизайном и вписываются в интерьер любого помещения.

Содержание:

1. Устройство, виды и особенности датчиков движения
2. Типовая схема датчика движения
3. Схема подключения датчика движения для освещения
4. Схема включения датчика движения для сигнализации

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

1. Радиоволновые;
2. Ультразвуковые;
3. Инфракрасные;
4. Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если  передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).

Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора.  Датчики движения могут иметь следующие основные характеристики:

• Чувствительность;
• Наличие антисаботажной зоны;
• Объём зоны захвата по горизонтали и вертикали;
• Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их  напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

Типовая схема детектора движения

Все модели объёмных инфракрасных датчиков движения по схемотехнике и конструкции похожи между собой. Отличия могут быть в некоторых электрических параметрах и дизайне корпуса. Схема датчика движения состоит из следующих элементов:

• ПИК сенсор;
• Операционный усилитель;
• Схема термокомпенсации;
• Компаратор;
• Реле.

Пассивный Инфракрасный Сенсор фиксирует температуру постороннего объекта оказавшегося в зоне захвата. Сигнал усиливается операционным усилителем и поступает на компаратор, который сравнивает сигнал соответствующий температуре окружающей среды и сигнал, поступивший с ПИК сенсора. Разница в уровнях сигналов означает наличие теплового фона постороннего объекта. Разностный потенциал вызывает срабатывание реле, контакты которого могут использоваться для включения различных устройств.

Принцип действия инфракрасного датчика движения

Если температура в помещении приближается к температуре человеческого тела, что может нарушить работу устройства, включается система термокомпенсации. Популярная модель инфракрасного датчика движения Colt 10 DP имеет следующие основные характеристики:

• Зона обнаружения объекта – 10 метров 90°;
• Не реагирует на животных до 10 кг;
• 3 установки чувствительности;
• Цифровая схема термокомпенсации;
• Не восприимчив к электромагнитному излучению до 50 В/м;
• Имеет защиту от статического электричества;
• Напряжение питания – 9-16 В;
• Диапазон рабочих температур -25… + 60°С.

В схеме датчика установлено твердотельное реле, с помощью которого можно управлять внешними устройствами.

На рисунке ниже представлена типовая схема датчика движения на примере LX-02.

Схема типового детектора движения на примере LX02

Подключение датчика движения для освещения

Невысокая стоимость и надёжность инфракрасных датчиков движения позволяет использовать их для автоматического включения освещения. Схема датчика движения для освещения состоит из тех же элементов, что и традиционный охранный датчик. Основу его составляет элемент чувствительный к инфракрасному излучению. Электронная схема обрабатывает сигнал и через реле управляет источником освещения. Такие системы широко используются в подъездах многоэтажных домов, когда освещение включается только при появлении в помещении человека. Через определённое время свет автоматически выключается. Схема подключения датчика движения для освещения очень проста, и вполне может быть выполнена самостоятельно.

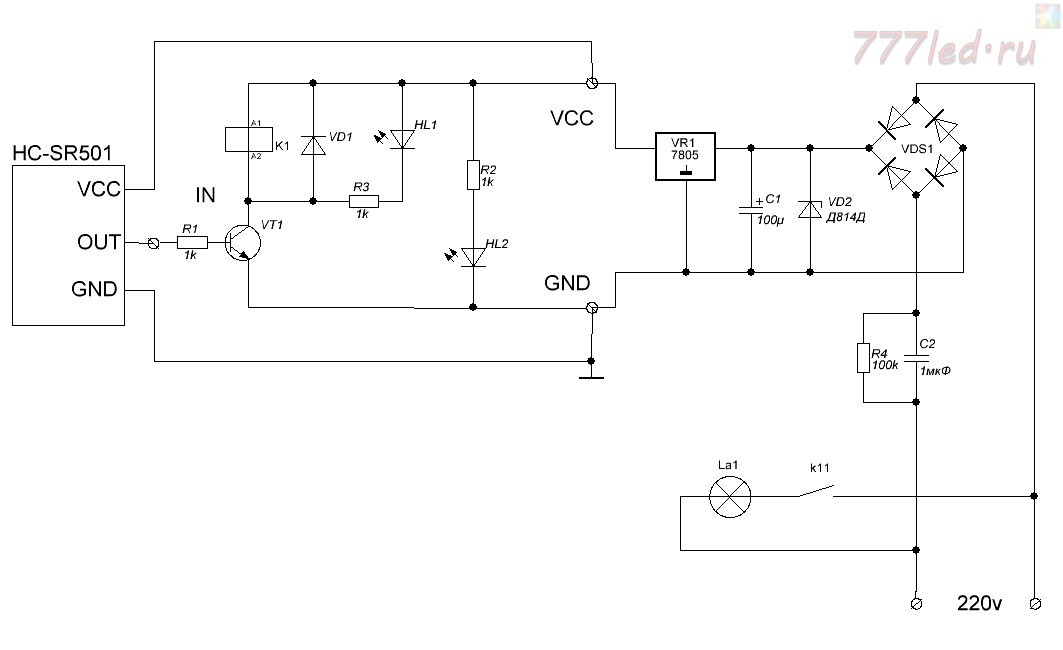

Подключение ИК датчика движения, используемого для включения света

Под задней крышкой датчика движения расположена колодка с тремя клеммами, которые подписаны буквами «L», «N» и «A». Клемма «L» подключается к фазовому проводу сети, который нужно определить с помощью отвёртки-индикатора. На клемму «N» подаётся нулевой провод, а источник освещения подключается между клеммами «N» и «A», то есть реле датчика движения управляет фазой, а ноль подаётся постоянно. Датчики движения для включения света так же могут использоваться как элемент охраны загородного дома, когда при проникновении нарушителя, включается прожектор и сирена.

Подключение датчика с выключателем

Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель. Подключение датчика движения через выключатель выполняется очень просто. Сетевое напряжение 220 вольт так же подаётся на клеммы «L» и «N», а между клеммами «L» и «A» ставится обычный двухпозиционный выключатель.

Схема включения датчика для сигнализации

Практически все модели датчиков движения, независимо от принципа работы, подключаются к приёмно-контрольному прибору (ПКП) охранной сигнализации по типовой схеме. Для того чтобы открыть доступ к панели подключения необходимо снять декоративную крышку. Под ней находится плата электроники и колодка из трёх сдвоенных клемм:

• Питание — +12 В и «Общий»;
• Реле – N,C;
• Тампер – T,T.

Подключение ИК датчика движения с системой сигнализации

На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Клеммы реле не полярные и в режиме ожидания они замкнуты. При появлении физического объекта в зоне обнаружения, его тепловое излучение принимает ПИК сенсор, что вызывает срабатывание реле и цепь размыкается. Это влечёт за собой включение сигнала тревоги приёмно-контрольного прибора. На самом приборе можно выбрать режим с самовосстановлением, когда прекращение действия источника излучения переводит датчик движения в режим ожидания и сигнал тревоги отключается автоматически.

При другом режиме сигнал тревоги подаётся постоянно до нажатия кнопки «Сброс» на базовом блоке охранной системы. Схема подключения датчика движения к сигнализации подразумевает защиту устройства от несанкционированного вскрытия корпуса. Для этого в конструкции датчика предусмотрен микровыключатель, контакты которого выведены на клеммы «Тампер».

Для того чтобы избежать ложных срабатываний  датчика движения необходимо соблюдать некоторые правила. По технологии такие датчики обычно устанавливаются на стенах или в углах помещений на высоте не менее 2-х метров. Монтаж датчика выполняется с помощью специального кронштейна, которым можно выбрать ориентацию сенсора по горизонтали и вертикали. Датчик нельзя направлять на окна, источники искусственного освещения и на устройства, генерирующие сильное электромагнитное излучение. В быту к таким устройствам относятся, прежде всего, микроволновые печи.

Понравилась статья? Сохрани в соц сетях!

Схема подключения датчика движения

В настоящее время, существует несколько основных схем подключения датчиков движения, применяемых в квартирах, домах и на улице. К ним относятся:

1. Простая (стандартная) схема подключения датчика движения.

2. Схема подключения датчика движения с возможностью принудительного включения света отдельным выключателем.

3. Схема подключения датчика движения с возможностью отключения его выключателем.

4.  Схема подключения двух датчиков движения (и более).



В этой статье мы подробно рассмотрим каждую из них, при этом ознакомимся с принципиальными схемами работы для каждого из этих вариантов подключения, разберемся в каких случаях применяется та или иная схема, а кроме того предоставим максимально понятную и наглядную

схему соединения (расключения) проводов в распределительной коробке и необходимой электропроводки для них.
После прочтения этой статьи, вы сможете самостоятельно выбрать необходимый именно вам вариант подключения датчика движения, с определенным режимом работы, сделать электропроводку для него, а так же выполнить разводку проводов и соединения в распределительной коробке.

Подробно о том как выбрать датчик движения для дома, мы описывали в нашей статье:



RozetkaOnline.ru
	Датчики движения для дома | Советы по выбору Полезная информация о различных характеристиках датчиков движения, которые нужно учитывать при выборе и приобретении. Раздел:Статьи



В схемах расключения (соединения) проводов в распределительных коробках, использованы провода ВВГнгLS, с актуальной сейчас цветовой маркировкой жил. Выполняя электропроводку проводами современного стандарта цветовой маркировки (ВВГ, NYM), вам останется лишь следовать выбранной схеме (соединяя по цветам как указано в схеме) для правильного подключения датчика движения.

Простая (стандартная) схема подключения датчика движения



Так как датчик движения выполняет по сути роль выключателя, работающего в автоматическом режиме, то и схема подключения у него похожая. Так вариант электропроводки представлен на изображении выше, в распределительную коробку заходят: питающий провод из распределительного щита, от датчика движения и непосредственно от светильника. При этом принципиальная схема подключения датчика движения выглядит так:

Как можно видеть из схемы, питание подается на датчик движения, который после обнаружения движения, подает напряжение на светильник и соответственно свет загорается.

Схема соединения проводов в распределительной коробке для этого варианта подключения датчика движения представлена ниже.



Схема подключения датчика движения с возможностью принудительного включения света отдельным выключателем.



Довольно часто применяется схема подключения датчика движения с возможностью принудительного включения света выключателем. Принцип работы такой схемы довольно прост, в случае необходимости можно принудительно включить свет выключателем и он будет гореть до тех пор пока вы его не выключите.

Так как датчик движения работает лишь ограниченное время и включается только при обнаружении передвижений, вы рискуете остаться в темноте и периодически вам придётся «махать руками» чтоб включался свет, если решите длительное время заниматься каким-нибудь мало подвижным делом в зоне действия такого датчика, вот в таком случае и приходит на помощь схема подключения, которая предполагает возможность принудительного включения света выключателем. Принципиальная схема такого подключения представлена ниже.

Как видите в схему добавляется выключатель, с помощью которого можно включать свет независимо от работы датчика движения. Выключатель подключается в схему параллельно датчику движения, что и позволяет дублировать его работу.

Схема расключения в распаячной (распределительной) коробке для подключения датчика движения с возможностью принудительного включения света выключателем представлена ниже:



Схема подключения датчика движения с возможностью отключения его выключателем.



Это еще одна довольно популярная схема подключения датчика движения с использованием выключателя, с принципиально иным способом работы чем предыдущая. В данном случае выключателем можно принудительно отключить работу датчика движения, соответственно свет не будет включаться вообще. Принципиальная схема работы представлена ниже:

Чаще всего данная схема подключения применяется в случаях когда имеется необходимость выключать работу датчика движения, тем самым приостановив освещение соответствующего пространства, например в целях максимальной экономии электроэнергии или продления ресурса работы датчика движения.

При схожей электропроводке, расключение в электрической распред коробке сильно различаются, ниже представлен вариант соединения проводов по цветам для данного варианта подключения:

Схема подключения двух датчиков движения.



Очень часто форма или площадь помещений не позволяют одному датчику движения обеспечивать полную зону покрытия необходимую для полноценной работы, в таких случаях устанавливаются несколько датчиков движения.



В данной случае мы рассмотрим схему подключения двух датчиков движения, так же для наглядности в схему включен выключатель, которым можно принудительно управлять включением света. Принципиальная схема подключения двух датчиков движения представлена на изображении ниже.

Из схемы становится понятно, что второй датчик движения, как и каждый последующий, подключается параллельно первому и они таким образом дублируют работу друг друга. Так если любой из датчиков среагирует на движение – свет загорится и даже перейдя в зону действия другого датчика свет не перестанет гореть, что очень удобно.

Соединение проводов в распределительной коробке для подключения двух датчиков движения, с выключателем для принудительного включения освещения, выглядит следующим образом:

Вообще, даже в рамках только этих, самых распространенных, схем подключения датчиков движения, возможны различные варианты коммутации. Так, например, выключатели можно заменить на систему переключателей, добавлять еще датчики движения, назначать каждому из них свой выключатель и многое другое, в зависимости от поставленной задачи.

Так же, не меняя принципиальную схему, возможно изменять систему коммутации, производить соединения в нескольких распределительных коробках, либо вообще коммутировать без использования распределительных коробок или делать расключения в них лишь частично.

Установка и подключение датчика движения описана в нашей фото-инструкции «Подключение датчика движения»





В рамках этой статьи мы рассмотрели самые популярные и распространенные схемы подключения датчиков движения, которых будет достаточно практически во всех случаях, но если вы столкнулись с задачей не описанной здесь, обязательно напишите в комментариях к статье, мы попробуем помочь, дополнив статью дополнительными схемами для других вариантов работы схем освещения с датчиками движения.

Цепи датчиков

: полное руководство

Цепи датчиков

используются повсеместно. В отличие от человеческого глаза, оптические датчики имеют более широкий визуальный спектр инфракрасного и ультрафиолетового излучения. Многие приложения зависят от использования сенсорных цепей.

Несмотря на это, существует несколько различных типов датчиков. Они варьируются от ультразвуковых преобразователей до датчиков газа. Другие являются коммерческими датчиками, которые важны в других сферах жизни. Например, у нас есть детекторы радиации, датчики магнитного потока, датчики магнитного компаса, радио и микроволны. Далее мы рассмотрим все, что вам нужно знать о схемах датчиков.

1. Что такое цепь датчика?

Во-первых, датчик представляет собой электронное устройство, которое выдает результаты, регистрируя изменения событий или величин. Таким образом, сенсорные устройства, которые преобразуют различные входные данные в электрическую или оптическую работу, являются сенсорными схемами.

По умолчанию датчики измеряют изменения в окружающей среде. Для этого они генерируют сигналы, представляющие эти изменения.

Датчики бывают разных форм. К ним относятся термометры, барометрические манометры, детекторы газа и т.  д.

(Большинство домашних систем безопасности используют цепи датчиков)



2. Различные типы датчиков

Множество различных типов датчиков используются в других областях для различных целей. Две основные группы:

,

,
• , аналоговые и
.
• Цифровые датчики.

К аналоговым датчикам, с одной стороны, относятся датчики температуры, влажности, давления, освещенности и т. д. К цифровым датчикам, с другой стороны, относятся камеры, микрофоны, устройства GPS, акселерометры, гироскопы, компасы и датчики вращения.

Кроме того, наиболее распространенными типами доступных сенсорных технологий являются инфракрасные (ИК) датчики, ультразвуковые датчики, тепловые датчики, датчики давления и датчики приближения. Эти устройства являются неотъемлемой частью бытовой электроники. Поэтому мы продолжаем знакомить вас с некоторыми из этих подтипов датчиков.

Датчики температуры

Датчики этого типа используют небольшую транзисторную схему для включения и выключения нагрузки. Тем не менее, грузы должны сначала достичь определенной температуры.

Стандартно цепь датчика температуры состоит из нескольких электронных компонентов. Они включают в себя батарею 9 В, датчик температуры (термистор), две схемы биполярного транзистора NPN и электромагнитный переключатель.



ИК-датчики

В некоторых схемах датчиков, использующих фотогальванические элементы, есть крошечные фоточипы. Эти фотогальванические элементы обнаруживают и излучают инфракрасный свет. По сути, они группируются, образуя то, что мы называем ИК-датчиками.

Одна из самых простых схем ИК-датчика — пульт от телевизора в повседневном использовании. Схема датчика этого типа включает в себя как ИК-излучатель, так и ИК-приемник.

Ультразвуковые датчики

Эти устройства, также называемые трансиверами, работают на принципах радара или сонара. Другими словами, они используют преобразователи в качестве сенсорного интерфейса. В свою очередь, помогает оценить и интерпретировать атрибуты цели.

Ультразвуковые датчики бывают активного типа и пассивного типа.

В общем, модуль ультразвукового датчика имеет схему управления, передатчик и приемник.

Датчики касания

По умолчанию датчики касания работают как переключатели. Они срабатывают или выключаются, когда ощущают прикосновение.

Однако сенсорные датчики бывают разных видов. Они включают емкостной сенсорный переключатель, пьезосенсорный переключатель и сенсорный переключатель сопротивления.

Вам понадобится всего несколько основных компонентов для простой схемы сенсорного датчика. Эти компоненты включают в себя таймер 555 в моностабильном режиме работы, сенсорный датчик, аккумулятор и светодиод.

(Часы с емкостным сенсорным датчиком также показывают следы тачпада).



Датчики приближения

Датчики приближения просты в применении. Они обнаруживают наличие или отсутствие объектов и свойств объектов вокруг них. Следовательно, датчик приближения обнаруживает сигналы и преобразует их в удобочитаемую форму.



Типы датчиков приближения

Существует несколько типов этих датчиков. Чтобы упомянуть некоторые из них, они включают в себя:

• Химические датчики.
• Термодатчики.
• Фотоэлектрические датчики.
• Индуктивные датчики.
• Емкостные датчики.

Однако среди химических датчиков у нас есть:

• Флуоресцентный хлоридный тип.
• Химический полевой транзистор.
• Тип газа электрохимический.
• Недисперсионный ИК.
• Химический резистор.
• Наностержень оксида цинка.
• pH-электрод со стеклянным электродом.

Другие типы включают датчики влажности, датчики ускорения, датчики звука, датчики света, тактильные датчики, датчики силы, датчики газа, активные датчики и пассивные датчики.

3. Как работает схема датчика S ?

Датчик работает путем преобразования полученных внешних раздражителей в электрические импульсы. Такими стимулами могут быть свет, звук, тепло или движение. Эти электрические сигналы или импульсы преобразуют его в двоичные коды через интерфейс. В результате компьютер теперь может считывать и интерпретировать действие или бездействие, обнаруженное ранее. Выход датчика может быть либо двоичным, либо аналого-цифровым.

В любом случае, сенсорные схемы работают на основе основных принципов работы датчиков движения. Например, выходные сигналы светочувствительной схемы указывают интенсивность света. Точно так же сенсорная схема использует фотоэлементы для измерения мельчайшей энергии, присутствующей в узком диапазоне частот. Этот диапазон частот охватывает инфракрасный, видимый и ультрафиолетовый спектры света.

В этом разделе рассматривается процесс проектирования цепей датчиков с использованием простых ИС. Здесь мы разрабатываем емкостные датчики приближения с использованием IC 555 и IC 741. Кроме того, мы исследуем использование более точной IC PCF8883.

1. Цепь датчика с IC 555

В целом это практичная схема емкостного датчика приближения. Однако в данном случае мы рассматриваем схему датчика темнового датчика с использованием IC 555.

Как построить схему емкостного датчика с использованием IC 555

Вы подключаете IC1 в нестабильной конфигурации без фактической установки конденсатора. Вместо этого вы вводите емкостную пластину. Предпочтительно использовать большую емкостную шкалу для лучшего отклика.

После установки пластины емкостного датчика приближения вы вводите IC 555. Тем не менее, установите его в режим ожидания.

В некоторых случаях вы настраиваете P1 и P2 для повышения чувствительности емкостной пластины. Кроме того, введение схемы триггера помогает получить действие фиксации для точности и чувствительности.

https://youtu.be/MRazE0pyGOY (В этом видеоруководстве описан процесс сборки схемы датчика с использованием IC 555)

2. Схема датчика с IC 741

Мы также рассмотрим еще одну микросхему, обнаруживающую темноту. В этом случае мы используем операционный усилитель UA741 с емкостной сенсорной пластиной.

Как создать схему емкостного датчика с помощью ИС 741

Сначала вы устанавливаете Q1 как вход с высоким импедансом. Мы используем обычный полевой транзистор, например, 2N3819.

Затем вы устанавливаете операционный усилитель IC 741 для работы в качестве переключателя уровня напряжения. Эта ИС управляет Q2, биполярным транзистором среднего тока PNP. Чтобы активировать реле, мы используем Q2 в качестве буфера тока. В результате включается сигнал тревоги или зуммер.

(Вот видео, отвечающее на несколько вопросов, касающихся этой схемы датчика)

3. Схема датчика на микросхеме PCF8883

В следующей схеме датчика приближения используется микросхема PCF8883. Эта ИС имеет очень высокую точность датчика. Другими словами, он улавливает малейшие изменения емкости вокруг емкостного тела.

Схема схемы емкостного датчика

В отличие от других, схема воспринимает изменения статической емкости. Следовательно, он использует автоматическую систему коррекции. Во время установки вы подключаете его к точным выводам микросхемы. Эти конкретные схемы емкостных датчиков часто поставляются в небольших корпусах из проводящей фольги.

Хотя это необязательно, коаксиальный кабель обеспечивает точность удаленных емкостных датчиков приближения.

Заключение

Подводя итоги, можно сказать, что схемы датчиков составляют неотъемлемую часть нашей повседневной жизни. Эти передовые датчики расширяют возможности человеческого восприятия с точки зрения зрения, звука, тепла и т. д. В практическом применении они полезны в системах безопасности и электронных системах в целом.

Итак, вы узнали все о сенсорных схемах и о том, как их создавать. Но было бы лучше, если бы у вас все еще были какие-то дальнейшие указания, как это сделать. Не стесняйтесь обращаться к нашей команде экспертов.

Как собрать схему датчика прикосновения

В этом проекте вы создадите схему датчика прикосновения. Это крутая и простая схема, позволяющая управлять светодиодом одним касанием пальца. И вам нужно всего три компонента, круто, правда?

Вы можете построить эту схему, если вы новичок.

Схема датчика прикосновения

Для сборки этого проекта вам понадобятся только резистор, транзистор и светодиод. Ниже вы найдете схемы цепи сенсорного датчика:

Components Needed

• 9V Battery
• 9V Battery Clip
• Breadboard
• Jumper Wires
• 470Ω Resistor
• Red LED
• NPN Transistor (BC546/547/548 or similar)

These are all standard components вы можете найти в большинстве магазинов электроники.

Как это работает

Ваше тело обладает электрическим сопротивлением. Проверить можно, измерив сопротивление между пальцами мультиметром.

Итак, когда вы касаетесь проводов тачпада, ваше тело ведет себя как резистор. Это означает, что небольшой ток может протекать от плюса батареи через базу транзистора и включать транзистор.

Когда транзистор открыт, ток может течь от коллектора к эмиттеру транзистора, и светодиод загорается. Подробнее об этом читайте в статье о том, как работают транзисторы.

Как собрать схему датчика прикосновения

Вы соберете эту схему на макетной плате. Но как только вы убедились, что он работает правильно, не стесняйтесь делать еще один шаг и припаивать его.

Шаг 1: Подключите транзистор

Начните с подключения транзистора немного ниже на плате.

Если вы используете транзистор BC546/BC547/BC548, вы можете подключить его, как показано на рисунке. Коллектор входит в 10-й ряд, база в 11-й ряд, а эмиттер в 12-й ряд. который, и соответствующим образом отрегулируйте свои соединения.

Шаг 2: Подключите резистор

Затем подключите резистор. Подсоедините его от ряда 1 к ряду 9.

Обратите внимание, что он не подключен к транзистору, так как транзистор подключен в ряду 10.

(На следующих изображениях показан резистор 220 Ом. Но это может быть Хорошая идея — использовать большее значение, например резистор 470 Ом, чтобы убедиться, что ваш светодиод выдерживает ток.) ​​

Шаг 3: Разместите светодиод и сенсорную панель

чувствительная часть. Для сенсорной части вам понадобятся два оголенных провода. Вы можете получить это от светодиода. Ноги светодиода намного длиннее, чем нужно.

Отрежьте ножки светодиода так, чтобы на светодиоде осталось только около 1 см / 0,4 дюйма. Согните две ножки, которые вы только что отрезали, как показано ниже, так, чтобы они поместились между четырьмя столбиками в ряду.

Разместите один в ряду 4 между столбцами A и D. И один в ряду 6 между столбцами A и D. Это оставляет место для перемычки, которую можно подключить позже.

Вставьте светодиод положительной стороной в 9-й ряд столбца F, а другой стороной в 10-й ряд столбца F. Теперь светодиод подключается между резистором и коллектором транзистора, как на схеме этой схемы.

Шаг 4: Подключите сенсорную панель

Теперь вам нужно подключить два сенсорных провода к нужным точкам цепи с помощью перемычек.

Подсоедините одну перемычку из столбца F ряда 1 к столбцу E ряда 4. И одну перемычку из столбца E ряда 6 к столбцу I ряда 11.

Шаг 5: Коснитесь!

Затем подключите перемычку из столбца J ряда 1 к столбцу положительного питания справа. Затем подключите перемычку из ряда 12 столбца I к отрицательному столбцу питания справа.

Подсоедините разъем аккумулятора и вставьте аккумулятор.

Если все подключено правильно, сейчас ничего не должно произойти.

Но тогда попробуйте дотронуться до сенсорных проводов так, чтобы ваш палец коснулся обоих проводов одновременно, и загорится свет.

Если вы не видите света, попробуйте намочить кончик пальца, прежде чем прикасаться снова. Когда кожа пальца влажная, сопротивление уменьшается, так что больший ток может протекать через палец к базе транзистора.

Что делать, если нет света?

В этой схеме есть три распространенные ошибки:

• неправильная ориентация светодиода
• неправильная ориентация транзистора
• вы используете транзистор PNP вместо транзистора NPN
• ваш палец слишком сухой

Транзисторы NPN и PNP выглядят совершенно одинаково, поэтому единственный способ отличить их — посмотреть, что написано на транзисторе. Если там написано BC557, это PNP-транзистор, что *не* правильно. Если написано BC546 (или BC547, или BC548), это NPN, и это правильно.

Если вы попробовали все вышеперечисленное, но оно все еще не работает, проверьте значение сопротивления вашего резистора. Оно должно быть 470 Ом. Если это намного больше, это слишком сильно ограничивает ток светодиода. Если намного меньше, возможно, сломался светодиод.

Если у вас есть какие-либо вопросы об этом эксперименте, используйте поле для комментариев ниже.
