Схема ближнего дальнего света автомобилей ВАЗ 2104, 2105
На автомобилях ВАЗ 2104, 2105 электрический ток в систему поступает с вывода «30» генератора и далее на замок зажигания (вывод «30»). Ближний и дальний свет фар включается переключателем расположенным на рулевой колонке.
Электрическая схема включения ближнего и дальнего света фар на автомобилях ВАЗ 2105, 2104

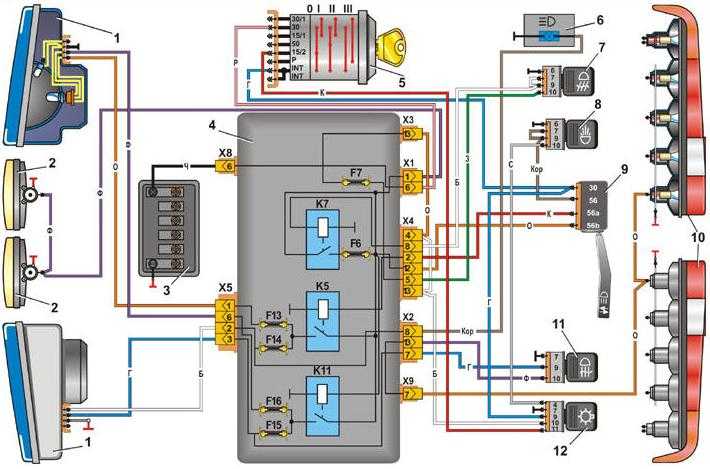

Схема подключения ближнего и дальнего света фар автомобилей ВАЗ 2104 и 2105Особенности включения ближнего и дальнего света фар на автомобилях ВАЗ 2104, 2105
— Электрический ток в систему включения ближнего и дальнего света фар 2105, 2104 приходит с вывода «30» генератора.
— Через замок зажигания, переключатель наружного освещения ток попадает на подрулевой переключатель ближнего и дальнего света.
— При включении ближнего света подрулевым переключателем ток, через реле включения ближнего света фар и предохранители 17, 16, попадает в передние блок-фары на лампу, где запитывает нить ближнего света (55 Вт).
— При включении дальнего света электрический ток попадает на реле дальнего света фар, предохранители 12, 13 и далее на нити дальнего света ламп (60 Вт) в передних блок-фарах.
— На 13-м предохранителе так же находится лампа включения дальнего света фар в щитке приборов.
— Включение ближнего или дальнего света фар будет доступно только при включенном выключателе наружного освещения.
— Для кратковременного включения дальнего света фар, как при включенном, так и при выключенном выключателе наружного освещения, водитель перемещает рычаг переключения дальнего-ближнего света фар на себя и включает дальний свет. В таком случае ток на нити дальнего света в лампах фар подается напрямую с замка зажигания (вывод INT), минуя выключатель наружного освещения.
Примечания и дополнения
— В монтажном блоке 15.3722, рассматриваемом в настоящей схеме, предохранители обозначаются одной лишь цифрой. В монтажных блоках 40.3722, 2105-3722010-17, так же устанавливаемых на автомобили ВАЗ 2105, 2104, в обозначении предохранителей присутствует буква F.
— В фарах автомобилей ВАЗ 2104, 2105 применяется двухнитевая галогеновая лампа ближнего/дальнего света фар Н4.
Еще статьи по электрооборудованию автомобилей ВАЗ 2104, 2105
— Не горит ближний или дальний свет фар ВАЗ 2107, 2105, 2104
— Схема включения звуковых сигналов (гудок) на автомобилях ВАЗ 2104, 2105
— Схема включения «габаритов» автомобилей ВАЗ 2105
— Провода задних фонарей автомобиля ВАЗ 2105
— Схема включения указателей поворота автомобиля ВАЗ 2105
— Контакты подрулевых переключателей ВАЗ 2105, 2107
Подписывайтесь на нас!
Автор MechanikОпубликовано Рубрики Схемы, Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки 2104, 2105, дальний, свет, схема. ближний, фары 35 396 viewsЭлектросхема ВАЗ 2106 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107
Кликните по картинке чтобы увеличить ее
1 — боковые указатели поворота.
2 — подфарники.
3 — наружные фары.
4 — внутренние фары.
5 — звуковые сигналы ВАЗ 2106.
6 — электродвигатель вентилятора системы охлаждения двигателя.
7 — датчик включения электродвигателя вентилятора ВАЗ 2106.
8 — реле включения звуковых сигналов ВАЗ 2106.
9 — реле включения электродвигателя вентилятора ВАЗ 2106.
10 — регулятор напряжения ВАЗ 2106.
11 — катушка зажигания.
12 — электродвигатель омывателя ветрового стекла ВАЗ 2106.
13 — датчик недостаточного уровня тормозной жидкости.
14 — распределитель зажигания.
15 — электродвигатель стеклоочистителя ВАЗ 2106.
16 — свечи зажигания.
17 — датчик контрольной лампы давления масла.
18 — датчик указателя давления масла ВАЗ 2106.
19 — датчик указателя температуры охлаждающей жидкости.
20 — подкапотная лампа.
21 — электромагнитный клапан карбюратора ВАЗ 2106.
22 — генератор ВАЗ 2106.
23 — стартер.
24 — аккумуляторная батарея ВАЗ 2106.
25 — реле контрольной лампы заряда аккумуляторной батареи.
26 — реле включения ближнего света фар ВАЗ 2106.
27 — реле включения дальнего света фар.
28 — реле стеклоочистителя ВАЗ 2106.
29 — дополнительный блок предохранителей.
30 — основной блок предохранителей.
31 — выключатель света заднего хода.
32 — выключатель контрольной лампы стояночного тормоза.
33 — штепсельная розетка переносной лампы.
34 — реле — прерыватель указателей поворота и аварийной сигнализации.
35 — электродвигатель отопителя ВАЗ 2106.
36 — выключатель стоп-сигнала.
37 — реле обогрева заднего стекла* ВАЗ 2106.
38 — резистор электродвигателя отопителя.
39 — лампа освещения вещевого ящика.
40 — выключатель наружного освещения.
41 — выключатель обогрева заднего стекла*.
42 — выключатель зажигания.
43 — переключатель ближнего-дальнего света.
44 — переключатель указателей поворота.
45 — выключатель звукового сигнала.
46 — переключатель стеклоочистителя.
47 — выключатель смывателя ветрового стекла.
48 — выключатель (регулятор) освещения приборов.
49 — выключатель аварийной сигнализации.
50 — прикуриватель.
51 — переключатель отопителя.
52 — контрольная лампа уровня тормозной жидкости.
53 — выключатели фонарей сигнализации открытых передних дверей.
54 — фонари сигнализации открытых передних дверей.
55 — выключатели плафонов, расположенные в стойках передних дверей.
56 — указатель уровня топлива с контрольной лампой резерва топлива.
57 — указатель температуры охлаждающей жидкости.
58 — указатель давления масла с контрольной лампой.
59 — тахометр.
60 — контрольная лампа стояночного тормоза.
61 — контрольная лампа заряда аккумуляторной батареи.
62 — контрольная лампа воздушной заслонки карбюратора.
63 — спидометр.
64 — контрольная лампа наружного освещения.
65 — контрольная лампа указателей поворота.
66 — контрольная лампа дальнего света фар.
67 — реле — прерыватель контрольной лампы стояночного тормоза.
68 — выключатель контрольной лампы воздушной заслонки карбюратора.
69 — часы.
70 — выключатели плафонов, расположенные в стойках задних дверей.
71 — плафоны.
72 — элемент обогрева заднего стекла*.
73 — лампа освещения багажника.
74 — датчик указателя уровня и резерва топлива ВАЗ 2106.
75 — задние фонари.
76 — фонари освещения номерного знака.
* Устанавливалось на части автомобилей.
Кликните по картинке чтобы увеличить ее
1 — боковой указатель поворота с лампой А12-4 (4 Вт) и рассеивателем оранжевого цвета.
2 — подфарник с рассеивателем переднего указателя поворота оранжевого цвета и обозначения габарита — белого цвета.
3 — лампа А1 2-21 -3 (21 Вт) переднего указателя поворота.
4 — лампа А12-5 (5 Вт) обозначения габарита.
5 — корпус наружной и внутренней фар с прозрачной крышкой.
6 — наружная фара дальнего и ближнего света.
7 — лампа А1 2—45 + 40 (45 Вт дальнего света и 40 Вт — ближнего света) для наружной и внутренней фар (во внутренней фаре нить ближнего света не используется).
8 — внутренняя фара только дальнего света.
9 — рожковый звуковой сигнал.
10 — электровентилятор системы охлаждения двигателя ВАЗ 2106.
11 — термовыключатель ТМ108 электровентилятора ВАЗ 2106.
12 — аккумуляторная батарея 6-СТ-55ЭМ ВАЗ 2106.
13 — генератор переменного тока Г221 (500 Вт, 42 А) с кремниевым выпрямителем.
14 — свеча зажигания А17ДВ (А7, 5ХС).
15 — распределитель зажигания Р125-Б с прерывателем цепи тока низкого напряжения.
16 — катушка зажигания 6117 или Б117-А без добавочного сопротивления.
17 — электродвигатель омывателя ветрового окна.
18 — датчик контрольной лампы уровня тормозной жидкости в бачке гидропривода тормозов.
19 — реле РС528 включения звуковых сигналов ВАЗ 2106.
20 — реле РС527 электровентилятора ВАЗ 2106.
21 — автоматический двухступенчатый электромагнитный регулятор напряжения РР380.
22 — электродвигатель стеклоочистителя с редуктором привода ВАЗ 2106.
23 — датчик ММ120 контрольной лампы сигнализации о падении давления масла в двигателе.
24 — подкапотная лампа А12-5 (5 Вт).
25 — электромагнитный запорный клапан холостого хода карбюратора.
26 — реостатный датчик ММ393-А указателя давления масла в двигателе.
27 — датчик ТМ106 с терморезистором указателя температуры охлаждающей жидкости в двигателе.
28 — стартер СТ221 (1, 3 кВт) со смешанным возбуждением и электромагнитным тяговым реле.
29 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи.
30 — реле включения дальнего света фар ВАЗ 2106.
31 — реле включения ближнего света фар ВАЗ 2106.
32 — лампа А12-4 (4 Вт) освещения вещевого ящика.
33 — электродвигатель вентилятора отопителя.
34 — добавочный резистор электродвигателя ВАЗ 2106.
35 — трехпозиционный переключатель электровентилятора отопителя.
36 — реле — прерыватель РС491 указателей поворота ВАЗ 2106.
37 — электрические часы АЧЖ-1 с бесконтактным магнитоэлектрическим приводом.
38 — лампа АМН12-3 (3 Вт) освещения приборов.
39 — механический спидометр СП193.
40 — контрольная лампа АМН12-3 (3 Вт) с синим светофильтром сигнализации о включении дальнего света фар.
41 — контрольная лампа АМН12-3 (3 Вт) с зеленым светофильтром сигнализации о включении указателя поворота.
42 — реле — прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
43 — контрольная лампа АМН12-3 (3 Вт) с зеленым светофильтром сигнализации о включении габаритного света.
44 — блок плавких предохранителей.
45 — контрольная лампа АМН12-3 (3 Вт) с красным светофильтром сигнализации о прекращении зарядки аккумуляторной батареи и неисправности генератора.
46 — контрольная лампа АМН12-3 (3 Вт) с оранжевым светофильтром сигнализации о прикрытии воздушной заслонки карбюратора.
47 — контрольная лампа АМН12-3 (3 Вт) с красным светофильтром, сигнализирующая прерывистым светом о включении ручного тормоза.
48 — электронный тахометр ТХ193 для замера частоты вращения коленчатого вала.
49 — контрольная лампа АМН12-3 (3 Вт) с красным светофильтром сигнализации о минимальном давлении масла в двигателе (0,4—0,8 кгс/см2).
50 — магнитоэлектрический указатель УК194 давления масла в двигателе (3,5— 4,5 кгс/см2).
51 — магнитоэлектрический указатель УК193 температуры охлаждающей жидкости.
52 — магнитоэлектрический указатель УБ193 уровня топлива в баке.
53 — контрольная лампа АМН12 (3 Вт) с красным светофильтром, сигнализирующая об остатке в баке резерва топлива (4,0— 6,5 л).
54 — дополнительный блок плавких предохранителей.
55 — электромагнитное реле РС514 обеспечения прерывистой работы стеклоочистителей.
56 — дверной передний включатель плафона внутреннего освещения салона кузова (при открытии передней двери).
57 — включатель фонаря световой габаритной сигнализации передней двери.
58 — лампа А12-5 (5 Вт) фонаря световой габаритной сигнализации об открытии передней двери.
59 — дверной задний включатель плафона внутреннего освещения кузова (при открытии задней двери).
60 — плафон с лампой АС1 2-5 (5 Вт) освещения салона кузова.
61 — включатель (замок) зажигания и стартера с противоугонным устройством.
62 — включатель наружного освещения.
63 — рычаг переключения света фар и световой сигнализации миганием света.
64 — рычаг переключения указателей поворота.
65 — рулевое колесо.
66 — включатель звукового сигнала.
67 — переключатель режимов работы стеклоочистителей.
68 — включатель ВК415 световой сигнализации о включении заднего хода в коробке передач.
69 — включатель ВК412 сигнала торможения (стоп-сигнала).
70 — патрон подключения переносной лампы.
71 — контрольная лампа (с красным светофильтром) сигнализации о снижении уровня в бачке гидропривода тормозов.
72 — включатель контрольной лампы сигнализации о прикрытии воздушной заслонки.
73 — включатель контрольной лампы ручного тормоза.
74 — включатель ламп освещения приборов.
75 — включатель аварийной сигнализации.
76 — электроприкуриватель с лампой А12-4 (4 Вт) освещения гнезда прикуривателя.
77 — датчик БМ150 указателя уровня и запаса топлива в баке ВАЗ 2106.
78 — комбинированный задний фонарь с многоцветным рассеивателем.
79 — лампа А12-21-3 (21 Вт) заднего фонаря с оранжевым светофильтром указателя поворота.
80 — лампа А12-5 (5 Вт) заднего фонаря с красным светофильтром для обозначения габаритов автомобиля.
81 — лампа А12-21-3 (21 Вт) заднего фонаря с красным светофильтром стоп -сигнала (сигнализации о торможении).
82 — лампа А12-21-3 (21 Вт) заднего фонаря с белым светофильтром сигнализации о включении заднего хода.
83 — лампа А12-5 (5 Вт) фонаря освещения номерного знака.
84 — фонарь с белым рассеивателем освещения номерного знака.
85 — лампа А12-4 (4 Вт) освещения багажника.
Продажа классических автомобилей СССР Tachanka.com
Lada 1600 LS Среди всего многообразия заднеприводных автомобилей ВАЗ у каждого настоящего «жигулиста» есть своя любимая модель. Однако значительная часть любителей тольяттинской классики уверена, что именно ВАЗ-2106 — это «лучшие Жигули всех времен и народов», своеобразная вершина заднеприводной линейки Волжского автозавода.
. Аргументы самые разные. Мы постараемся собрать эти ребусы в единую картинку, которая поможет ответить на вопрос: действительно ли «шестерка» была лучшей и почему?
На Волжском автозаводе шестая модель выпускалась до 2001 года – то есть ровно четверть века. Конечно же, процесс выпуска не обошелся без апгрейдов и обновлений. И все же, как «шестерке» удалось заслужить такую любовь и уважение советских и российских автомобилистов? Ведь автомобилей с характерными пластиковыми «стаканами» вокруг четырех круглых фар за три десятилетия было выпущено не менее четырех миллионов экземпляров — опять же, чуть ли не рекордный показатель для одной конкретной модели.
Машиностроение
ВАЗовские конструкторы смогли минимальными средствами действительно осовременить «тройку» (ВАЗ LADA 2103), сделать ее внешний вид строже, лаконичнее и в то же время «моднее».
Пластиковые клыки и законцовки бамперов, обрамление фар, полностью оригинальные задние фонари, другие колпаки – вроде бы мелкие штрихи, но действительно «шестерка» воспринималась современниками как новая модель, а не модификация привычной «тройки» .
В то же время перед дизайнерами и художниками стояла очень непростая задача: усовершенствовать итальянский дизайн, не испортив его при этом. К тому времени ВАЗ уже набрался достаточного опыта и имел определенный вкус, позволивший сделать «шестерку» еще лучше.
Deutsche Lada МодификацияИзменений в салоне тоже было достаточно. В салоне «шестерки» внимание привлекла полностью велюровая обивка сидений, на передних, кроме того, появились подголовники, а в комбинации приборов — отдельный индикатор недостаточного уровня тормозной жидкости и реостат, плавно меняющий яркость подсветки приборной панели.
Советский ВАЗ-2106Как и в случае с 1,3-литровой версией 21011, конструкторы увеличили диаметр цилиндра с 76 до 79 мм, что в сочетании с «трехтактным» ходом поршня привело к увеличению рабочий объем до 1,57 л.
За счет длинного хода двигатель по сравнению с двигателем 2103 прибавил 12% крутящего момента, став заметно более тяговитым на низких оборотах.
При этом трансмиссию «шестерки» конструкторы сделали гораздо более «скоростной», уменьшив передаточные числа некоторых шестерен и главной передачи. В итоге при расчетной мощности двигателя 80 л.с. Lada шестой модели перешагнула полуторный рубеж скорости, разогнавшись до 154 км/ч.
Двигатель 2106 объективно был вершиной советского малолитражного автопрома.
В разрезе Двигатель ВАЗ-2106 Балка заднего моста и подвескаКомфорт
По шумоизоляции и плавности хода «шестерка» была близка к своей «прародительнице» Третьей модели. А после снятия с производства «тройки» в 1985 году оказалось, что «шестерка» самая тихая, самая мягкая и плавная.
ВАЗ 2106 Приборная панель и Руль А спустя 10-15 лет, когда интерьеры всех Жигулей одинаково устарели, интерьер шестой модели стал выглядеть классически благородно. Чего стоит, например, приборная панель, состоящая из пяти отдельных круглых индикаторов! А часы со стрелкой в центре «торпеды» в конце девяностых воспринимались уже вполне «в стиле Ягуара».
С другой стороны, в автомобилях более поздних выпусков появились такие важные детали, как электрообогрев заднего стекла и задний противотуманный фонарь.
На момент появления ВАЗ-2106 это была вершина тольяттинского модельного ряда как по позиционированию производителем, так и по оснащению.
Забавно, но в определенное время один и тот же автомобиль в глазах потенциальных покупателей имел совершенно иной образ: если молодые автолюбители видели в нем лишь устаревшую и изношенную «классику», то представители старшего поколения смотрели на него как на «та самая великолепная шестерка». — самый дорогой, динамичный и качественно готовый автомобиль Волжского автозавода.
Справедливости ради отметим, что значительное время Шестая модель ВАЗ действительно была таковой, предлагая советскому потребителю максимальный комфорт и роскошь – если, конечно, это слово применять к одному из самых массовых автомобилей на планете.
Нравится:
Нравится Загрузка.
..
Лада Нива — схема блока предохранителей
Опубликовано от admin
Год выпуска:
Блок предохранителей в панели приборов
Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов, слева от рулевой колонки.
Лада Нива – схема блока предохранителей| № | А | Защищенные цепи |
| 1 | 16 | Лампы освещения салона, Звуковые сигналы, Патрон для контрольных ламп, Прикуриватель, |
| 2 | 8 | Стеклоочиститель и его реле, Электродвигатель отопителя, Электродвигатель омывателя лобового стекла, Реле очистителя и омывателя фар (при ненажатой кнопке включения стеклоочистителя и омывателя фар), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения |
| 3 | 8 | Левая фара (дальний свет) и ее контрольная лампа |
| 4 | 8 | Правая фара (дальний свет) |
| 5 | 8 | Левая фара (ближний свет) |
| 6 | 8 | Правая фара (ближний свет) |
| 7 | 8 | Левый габаритный фонарь (габаритный фонарь), Сигнальная лампа габаритного огня, Правый задний фонарь (габаритный фонарь), Правый фонарь освещения номерного знака |
| 8 | 8 | Правый габаритный фонарь (габаритный свет), Левый фонарь номерного знака, Лампа прикуривателя, Левый задний фонарь (габаритный фонарь), Лампы приборов |
| 9 | Указатель давления масла и контрольная лампа, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение дроссельной заслонки карбюратора лампа, Сигнальная лампа разряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задние фонари (фонари заднего хода), Контрольная лампа блокировки дифференциала | |
| 10 | 8 | Регулятор напряжения, |
| 11 | – | – |
| 12 | 8 | Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатель очистителя фар при запуске и при прохождении щетками стеклоочистителя исходного положения.   |
