Разновидности схем АВР
Начнем с того что автоматический ввод резерва (АВР) — это система нацеленная на поддержание электроснабжения устройств и потребителей критичных к кратковременному или длительному исчезновению электрического питания.
Эта система используется в случаях, когда нужно переключить нагрузку между независимыми источниками электроэнергии в случаях аварии или любого другого сбоя в работе системы электроснабжения. Обычно АВР используется в тех случаях, когда нужно переключить нагрузку с основного питания на аварийное или же совершить перевод нагрузки с одного независимого источника питания на другой.
Если же требуется обеспечить электроснабжение первой категории надежности потребителей электроэнергии, здесь используют схемы АВР для трех и более независимых источников, которыми могут быть как автономные дизельные электростанции, так и источники бесперебойного питания.
Схема АВР на контакторах

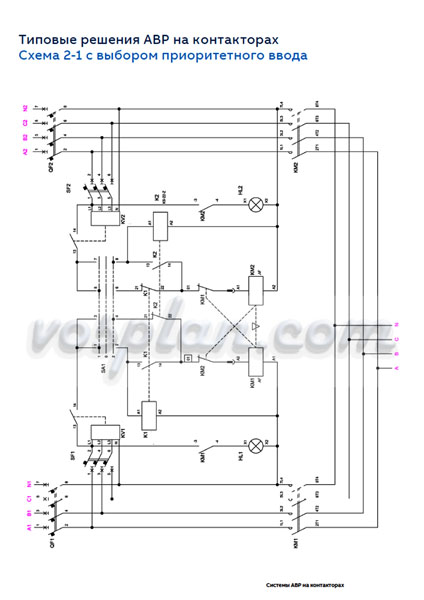

Схему АВР на два ввода можно реализовать с помощью контакторов, собирается такая схема в щите. В нем, как правило, используются два контактора с взаимной электромеханической или электрической блокировкой, а так же реле контроля фаз (подробнее во второй части статьи), которое отслеживает параметры электрической сети основного и резервного источников. Если брать самые дешевые щиты АВР на контакторах, то в них уже используется обычное реле, а контроль напряжения ведется всего на одной фазе, не о каком контроле частоты и просадки напряжения не идет и речи. Если в этой фазе пропадает напряжение, то щит автоматического ввода резерва переключает питание потребителей на второй резервный источник.
В современных схемах применяется полнофункциональное реле, контроль в котором ведется за напряжением и частотой в каждой из трех фаз, есть возможность программировать задержки и диапазоны срабатывания. Преимуществом таких реле является полный контроль параметров сети электроснабжения.
Щиты АВР собираются на базе зарубежного и российского электротехнического оборудования. Конструкция АВР может представлять из себя щит или напольный шкаф.
Щит АВР с автоматическим рубильником и с мотор-приводом
В отличии от схемы на контакторах, в схеме с мотор-редуктором рубильник является основополагающим элементом этого щита. Переключение между средним и нулевым положением производится мотор-приводом. Управление приводом происходит с помощью контроллера, который устанавливается отдельно или является частью рубильника. При неисправности, замена контроллера или привода осуществляется без демонтажа рубильника и самого щита АВР. Есть возможность переключения нагрузки в ручном режиме при снятом контролере и приводе. Довольно простой монтаж щита АВР. При его сборке нужно установить рубильник на монтажную плату, без каких-либо дополнительных контрольных или силовых соединений. Из недостатков можно отметить довольно высокую цену.
Схемы АВР отличаются в зависимости от его типа.
Существует три вида схем: АВР с приоритетом первого ввода, с равноценными вводами и без возврата.
1. Приоритет первого ввода. При пропадании напряжения на первом вводе происходит переключение на второй ввод. После того как напряжения появляется на первом вводе происходит возврат.
2. Схема с равноценными вводами. Любой из двух вводов в этой схеме может быть и рабочим и резервным. Если пропадает напряжение на первом вводе, происходит переход на второй ввод без возврата на первый. Если пропадает напряжение на втором вводе, переключение происходит на первый ввод.
3. Без возврата. Данная схема АВР отличается от предыдущей тем, что при появлении питания от рабочего источника, возврат в исходное положение необходимо производить вручную.
Представленная схема является самой простой среди схем АВР. Она состоит из: двух выключателей нагрузки QS1 и QS2, которые коммутируют основной L12 и резервный вводы L22; контактора KM, который имеет по два нормально замкнутых и нормально разомкнутых контакта; сигнальной зеленой лампы HLG для индикации работы основного источника питания; сигнальной красной лампы HLR для индикации работы резервного источника питания; клеммника XT; автоматического выключателя QF, который защищает потребителя от токов короткого замыкания и от перегрузки.
Контакт А1 катушки контактора КМ подключен к линии L11. Нулевой провод N подключен к контакту А2 катушки контактора КМ, а также к сигнальным лампам HLG и HLR.
Сначала рассмотрим работу цепи при работе на основном питании L11: выключатели QS1 и QS2 включены, при этом срабатывает катушка контактора KM и нормально замкнутые контакты контактора КМ размыкаются, а нормально разомкнутые — замыкаются, при этом ток проходит по линии L11.
Далее, через автоматический выключатель QF, ток поступает к потребителю, при этом загорается зелёная лампа HLG. В случае отсутствия напряжения на основном источнике катушка контактора КМ остается без питания, все контакты контактора КМ возвращаются в исходное состояние, к потребителю ток поступает уже через резервный источник L21 и загорится красная лампа HLR.
Источник: http://electric-sochi.ru
Схема авр на три ввода в формате dwg
Содержание:
- 1 Примеры схем АВР
- 1.1 Схема АВР для двух вводов на контакторе
- 1.
2 Схема АВР с магнитными пускателями - 1.3 Схема АВр на три ввода
- 2 Что такое АВР и его назначение.
- 3 Назначение АВР
- 4 Простая схема АВР на 2 ввода на магнитных пускателях
- 5 Простые системы АВР
- 5.1 Как работает автоматический ввод резервного питания
- 6 Схемы АВР на 3 ввода
- 7 Дополнение к статье. Переключатель.
- 8 Принцип работы АВР
- 8.1 Принцип работы АВР с основными вводами (Ввод 1 и Ввод 2)
- 8.2 Принцип работы АВР с ДГУ
2 Схема АВР с магнитными пускателямиПримеры схем АВР
Начнем рассмотрение схем с одного пункта, который лучше сразу обозначить. Разница между схемами АВР “автомат+пускатель” и “автомат с электроприводом” в экономичности последнего варианта на токи начиная от 200 ампер, меньшем месте в шкафу и большей устойчивости к перегрузкам, возникающим при включениях. Но в зависимости от схем, это решение должно приниматься индивидуально. А так в любой схеме вместо автомата с пускателем можно установить автомат с электроприводом.
Схема АВР для двух вводов на контакторе
Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.
Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.
Схема АВР с магнитными пускателями
Пускай в этой схеме пускатели будут обозначены К1 и К2. Хотя обычно пускатели обозначают КМ, даже называю их “каэм’ы”.
Данная схема может быть однофазная или трехфазная. Я нарисовал её однофазной, так проще и быстрее. Значит, принцип работы в следующем: включаем “ввод №1” и тут же размыкается контакт К1 в со стороны нуля обмотки К2. Затем включаем “Ввод №2”, обмотка К2 уже разомкнута и следовательно контакт К2 в схеме нуля К1 не разомкнется и не вызовет отключение К1. Далее, если пропадает питание на вводе №1, то контакт К1 в схеме нуля К2 обратно становится замкнутым, питание доходит до обмотки с двух сторон и пускатель К2 срабатывает. Пускатель К1 у нас отключен и следовательно питание происходит от второго ввода. Если вновь появится напряжение на вводе №1, то для возврата надо будет вручную отключать второй ввод и включать первый. Это не очень то удобно.
В данной схеме получается, что рабочим вводом будет тот, который включить в первую очередь. Тоже не вызывает сильного доверия, но на первое время сойдет. Чтобы питание переключалось обратно на первый ввод можно установить реле напряжения. Значит, его обмотка будет подключена параллельно цепочке “катушкаК1 — контактК2”, а его контакт замкнутый последовательно в цепочку “катушкаК2 — контактК1”.
Не забываем следить за рабочим током нагрузки и контактов пускателей.

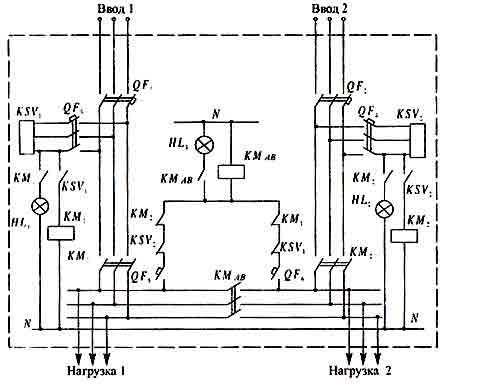

Схема АВр на три ввода
В большинстве своем схема авр на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.
Если хотите более подробно ознакомиться с заводскими исполнениями схем АВР, то поисковые системы выдают множество pdf файлов различных изготовителей.
Последние статьи
Самое популярное
Что такое АВР и его назначение.
Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима.
БУАВР имеет повышенную устойчивость к перенапряжению.
С технической точки зрения реле контроля трехфазного напряжения состоит из измерительной и силовой части. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз реле контроля трехфазного напряжения.
Но ведь источников питания может быть и больше. Потребитель остается со светом.
Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя. В таком случае включить или отключить автомат можно с помощью специальных кнопок. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную — отключением питания автоматическим выключателем АВ2 или остановкой генератора.
Схема подключения АВР (380 Вольт)
Назначение АВР
Продолжительные перерывы в электроснабжении приводят не только к дискомфорту и неудобствам. Они могут вызвать серьезный материальный ущерб, создать угрозу жизни, здоровью и безопасности людей.
Потребители 1-й категории, могут быть одновременно подключены к двум источникам питания. В случае отключения одного из них, электроэнергия все равно будет поступать к потребителю. Однако данная схема обладает существенными недостатками. При появлении токов коротких замыканий, их параметры будут значительно выше по сравнению с раздельным питанием.
Потери электроэнергии в питающем трансформаторе будут существенно превышать норму. Потребуется более сложная система релейной защиты. Иногда одновременная работа двух источников питания становится невозможной из-за оборудования и средств релейной защиты, которые были установлены ранее.
Простая схема АВР на 2 ввода на магнитных пускателях
Схема на магнитных пускательных устройствах
Принципиальная схема соединений на пускательных устройствах используется для однофазных цепей, трехфазным этот вариант не подходит.
Электросхема простая, поскольку в ней применяется минимум элементов, но это не снижает ее эффективности. Для активации по очереди включаются SA1 и SA2. При наличии напряжения, использующегося для питания нагрузки, на первом вводе второй выход останется свободным, то есть резервным.
Если на первом контакте напряжение пропадает, то питание автоматически переключится на второй ввод. Если на первом опять появится нагрузка, то до ее исчезновения на втором вводе ничего не случится. Возврат в изначальное, отключенное состояние обесточенного устройства приведет к срабатыванию разомкнутого контактного элемента. Последний установлен в электроцепи запитки катушки.
Несмотря на простоту эта электросхема надежна, хотя в ней не используется механизм блокировки пускательных устройств, но его внедрение не повредит. Переключаться подача питания на другие выходы может посредством кратковременного отключения электролинии первого или второго автомата. Величина напряжения, питающего главный и дополнительный ввод, составляет 380 В.
Но параметр тока катушек на пускательных устройствах составляет 220 вольт.
Простые системы АВР
Работает все очень просто. Схема АВР на двух контакторах: Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.
Ставим номиналом не менее автомата А2, если не получится приобрести выключатель — устанавливаем автоматический выключатель с номиналом выше чем у А2
Замыкающие контакты контакторов должны быть рассчитаны на полный ток нагрузки, для размыкающих это неважно можно использовать блок-контакты. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут.
Такие неконтролируемые коммутации совершенно недопустимы на производствах с непрерывным циклом или в медицинских учреждениях в операционных больниц, например , а также на других важных объектах
В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки.
В случае исчезновения напряжения реле К1 обесточивается, К1. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.
Внешние входы аварийного отключения вводов. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.
Как работает автоматический ввод резервного питания
Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения
При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва.
Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР.
Назначение АВР — повышение надежности электроснабжения потребителей. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад.

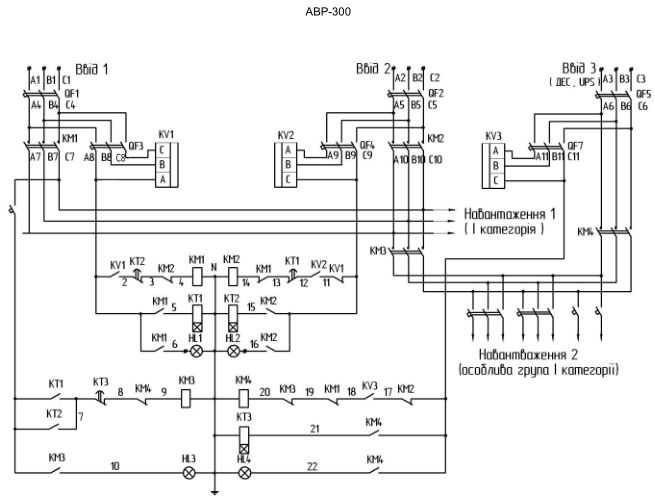

Схемы АВР на 3 ввода
На такой электросхеме подача нагрузки выполняется от двух источников питания основной сети, они маркируются — Ввод 1 и 2. Также система питается от автономного устройства, оно маркируется как Ввод 3.
С первого входа питание подается через рубильник 1QS, а также выключательное устройство 1QF. Затем нагрузка передается через контактные элементы рубильников 4QS и 6QS. Нагрузка со второго ввода подается аналогично, только посредством рубильника 2QS и выключательного устройства 2QF. Затем она поступает по контактным элементам приборов 5QS и 7QS. Второй выход питается напряжением, подающимся с первого входа. Первое устройство АВР передает команду на переключатель 5QS, в результате чего устройство активируется.
Питание проходит по такой цепи:
- первый вход;
- рубильник 1QS;
- устройство 1QF;
- реверсивный элемент 5QS;
- выход 1.
Если на первом и втором входе отсутствует напряжение, то команда на пуск генераторного устройства будет подаваться через определенный временной интервал.
Когда на третьем входе появляется нормальное напряжение, то спустя время происходит активация второго АВР. В результате этого все нагрузки на потребители энергии будут отправляться от третьего входа. Срабатывают рубильники 6QS и 7QS. Третий вход будет питать электрическую сеть до момента, пока на первый и второй вход не поступит нормальная нагрузка.
Схема на три ввода
Основное достоинство схемы подключения генератора на трех вводах заключается в использовании блокировки между входами.
Привожу фото переключателя TDM МП-63, с помощью которого можно вручную производить переключение улица-генератор. Схема – вначале статьи, только там однополюсный переключатель, рвущий фазу.
Переключатель на фото переключает и фазу, и ноль:
Внимание! 63А на корпусе – это не тепловой ток, и переключатель не “выбивает”, как обычный автомат! Это максимальный рабочий ток. Переключатель для коммутации источника напряжения
Выходы нуля и фазы
Переключатель для коммутации источника напряжения.
Выходы нуля и фазы
Переключатель для коммутации источника напряжения. Входы нуля и фазы города и генератора
Почему я настоятельно рекомендую использовать именно двухполюсный переключатель и переключать не только фазу, но и ноль – подробнее уже написал в этой статье.
Принцип работы АВР
В нормальном режиме, питание потребителей напряжением 380В осуществляется от Ввода 1 или Ввода 2 через общий силовой контактор КМ3, который включается через определенную выдержку времени с помощью реле времени КТ1, делается это для того, чтобы питание осуществлялось при наступлении устойчивого режима работы.
Наличие напряжения на каждом из вводом контролируется реле контроля напряжения KV1 и KV2. Переключатель SA1 служит для выбора приоритетного ввода. При наличии напряжения на обоих вводах, первым подключится тот ввод у которого выбран приоритет (положение «1» – первый ввод, положение «0» – оба ввода отключены, положение «2» – второй ввод).
Рис.2 – Схема электрическая принципиальная АВР с ДГУ на контакторах
Принцип работы АВР с основными вводами (Ввод 1 и Ввод 2)
Например при исчезновении напряжения на Вводе 1, срабатывает реле контроля напряжения KV1 и размыкает своими контактами, цепь питания контактора КМ1.
При наличии напряжения на Вводе 2, контакты реле KV2 замкнуты и если контактор КМ1 находится в отключенном состоянии, то сработает контактор КМ2, при этом контактор КМ3 находится во включенном состоянии и напряжение потребителям подается через замкнутые силовые контакты контакторов КМ1 и КМ3.
Аналогично выполняется АВР для Ввода 2.
Принцип работы АВР с ДГУ
При пропадании напряжения на основных вводах: Ввод 1 и Ввод 2, происходит замыкание цепи управления генератором, размыкание цепи питания силового контактора КМ3. После того, как генератор запустится и реле контроля напряжения KV3 замкнет свой выходной контакт, начинается отсчет времени с помощью реле времени с задержкой на включение KT2, необходимый для стабилизации выходных параметров генератора. По окончании отсчета, цепь питания контактора КМ4 замыкается и подключается питание генератора.
При восстановлении напряжения на каком либо из основных вводов. Например восстановилось напряжение на Вводе 1, в этом случае срабатывает реле контроля напряжения KV1 и своими контактами замыкает цепь питания контактора КМ1.
При этом выходные контакты контактора КМ1 замыкаются и подается питание на реле времени с задержкой на включение KT1.
После окончания отсчета времени, реле времени КТ1 замыкает цепь питания промежуточное реле KL3, которое в свою очередь замыкает цепь питания катушки контактора КМ3 и размыкает цепь питания контактора КМ4, после того как контактор КМ4 отключится, сработает КМ3 и через замкнутые силовые контакты контакторов КМ1 и КМ3 подается напряжение потребителям от основного Ввода 1.
Как проверить AVR с помощью мультиметра?
Если вы работаете с AVR, вам нужно знать, как правильно их тестировать. В этом сообщении блога мы покажем вам, как использовать мультиметр для проверки AVR. Мы рассмотрим основные этапы настройки мультиметра и проведения измерений. Обладая этими знаниями, вы сможете получать точные показания от своих AVR и убедиться, что они работают правильно.
Что такое AVR (автоматический регулятор напряжения)?
Автоматический регулятор напряжения (АРН) — незаменимое электрическое устройство, используемое для поддержания постоянного уровня напряжения в электроприводах.
Он делает это, контролируя выходное напряжение генератора или генератора переменного тока, которое затем передается на источник питания. Это гарантирует, что подключенное к нему оборудование будет иметь стабильный источник электроэнергии, что поможет ему работать более эффективно и надежно. [1]
Что делают автоматические регуляторы напряжения?
Для надежной и стабильной подачи электроэнергии в электрические системы переменного тока идеальным выбором является автоматический регулятор напряжения (АРН). Это устройство обеспечивает стабильное выходное напряжение независимо от изменений или колебаний входного напряжения. Он работает, контролируя выход генератора переменного тока и автоматически регулируя его внутренние настройки по мере необходимости для поддержания постоянного уровня напряжения, несмотря на изменения нагрузки или других условий окружающей среды. АРН обычно включает в себя контроллер, преобразователь (входной датчик), аналого-цифровой преобразователь, схему усилителя и схему управляющей логики.
Основное назначение АРН — защита подключенных электронных устройств от потенциально опасных скачков или падений напряжения, которые могут привести к повреждению.
Кроме того, его можно использовать для таких приложений, как управление скоростью двигателя или системы аварийного освещения. [2]
Что вызывает отказ AVR?
Внезапные перепады напряжения
АРН предназначены для регулирования напряжения в цепи переменного тока. Когда происходят внезапные изменения мощности, такие как понижение напряжения или скачок напряжения, АРН может выйти из строя и выйти из строя.
Неправильное подключение
Неправильное подключение может привести к перегрузке питания, передаваемого на АРН, что значительно сократит срок его службы.
Высокая температура окружающей среды
Перегрев может привести к износу компонентов внутри AVR со временем, что приведет к снижению производительности или полному отказу устройства.
Эффекты старения
С возрастом компоненты АРН постепенно изнашиваются, в результате чего они работают менее эффективно, пока, наконец, полностью не выйдут из строя.
Чрезмерная вибрация
Слишком сильная вибрация в вашей электрической системе может привести к смещению проводов и вызвать неисправность АРН.
Ржавчина или коррозия
Коррозия в электрической системе может повредить части АРН, что приведет к его выходу из строя.
Перегрузка
Если через АРН проходит чрезмерное количество энергии, это может вызвать перегрузку и в конечном итоге привести к полному отказу.
Короткое замыкание
Короткое замыкание в электрощите может привести к повреждению или разрушению АРН.
Неравномерная частота вращения двигателя генератора
Когда двигатель генератора работает с неравномерной скоростью, это может привести к перегрузке АРН и его неисправности.
Чрезмерный шум или помехи
Шум или помехи могут привести к неисправности AVR, что приведет к частичному или полному отказу.
Повреждение водой
Если вода просочится в электрическую панель и попадет на АРН, это может вызвать короткое замыкание и привести к выходу из строя.
[3]
Как проверить АРН с помощью мультиметра?
Проверка АРН с помощью мультиметра — это простой процесс, который может помочь выявить проблемы с АРН до того, как он выйдет из строя. Перед тестированием убедитесь, что вы приняли необходимые меры предосторожности и прочитали инструкции производителя мультиметра.
Для начала настройте мультиметр на измерение напряжения переменного тока (VAC). Подсоедините один из проводов щупа к положительной клемме источника питания вашего AVR, а другой провод подключите к земле (GND). Затем включите устройство и обратите внимание на чтение. Если он находится в пределах допустимого диапазона, то ваш AVR работает нормально, но если нет, то вам может потребоваться дальнейшее расследование.
Далее вам необходимо проверить надежность всех соединений и отсутствие коротких замыканий или других проблем в проводке AVR. Сделайте это, подключив один провод к положительной стороне источника питания AVR, а затем проверив каждую точку соединения на непрерывность.
Если какие-либо соединения тестируются как разомкнутые цепи, продолжайте расследование, чтобы выяснить причину, и устраните все обнаруженные проблемы.
Наконец, вам также следует проверить выходные сигналы AVR, чтобы убедиться, что они находятся на приемлемом уровне. Для этого подключите провода мультиметра к каждой сигнальной линии, идущей от AVR, и измерьте ее напряжение. Значения должны быть в пределах указанного диапазона, иначе вам может потребоваться изменить настройки или заменить компоненты вашего устройства.
Катушка индуктивности и резистор: в чем разница?
Следуя этим шагам, вы можете легко протестировать AVR с помощью мультиметра и выявить любые проблемы с устройством до того, как оно выйдет из строя. [4]
Как устранить неполадки с AVR?
Если у вас возникли проблемы с AVR, и он не работает должным образом, вы можете предпринять несколько шагов для устранения проблемы. Во-первых, убедитесь, что все ваши соединения безопасны и правильно подключены.
Проверьте, нет ли ослабленных или поврежденных проводов, и убедитесь, что они не перетянуты и не пережаты.
Затем проверьте показания напряжения вашей цепи с помощью мультиметра. Это поможет определить, обеспечивает ли источник питания достаточный ток для правильной работы АРН. Также важно проверить каждый контакт на самом микроконтроллере, чтобы убедиться, что в устройстве нет короткого замыкания. Если какой-либо из этих тестов окажется отрицательным, может потребоваться дальнейшее расследование, чтобы понять, что вызывает проблему.
Наконец, если все вышеперечисленные тесты не выявили проблему, возможно, пришло время полностью заменить AVR.
Не забывайте всегда консультироваться со специалистом, если вы не знаете, что нужно сделать для безопасного и успешного ремонта вашего устройства. [5]
Удачи!
Часто задаваемые вопросы
Как узнать, исправен ли мой AVR?
Вы можете проверить АРН с помощью мультиметра, измерив выходное напряжение АРН.
Если выходное напряжение находится в пределах спецификации, то оно считается хорошим. Если нет, то, возможно, его необходимо заменить. Перед тестированием АРН важно проверить все соединения и компоненты на наличие признаков повреждения.
На что следует обратить внимание при тестировании AVR?
При тестировании АРН вы должны убедиться, что ни один из контактов не имеет коротких замыканий или каких-либо повреждений. Вы также должны проверить, есть ли надлежащая непрерывность между каждым контактом и соответствующей точкой соединения на вашей печатной плате. Наконец, измерьте выходное напряжение — оно должно соответствовать спецификациям производителя.
Есть ли какие-либо меры предосторожности, которые я должен соблюдать при тестировании AVR?
Да, есть несколько мер предосторожности, которые вы всегда должны соблюдать при работе с электричеством. Обязательно отключите питание перед измерением или манипуляциями с компонентами и отсоедините все источники электричества от печатной платы.
Кроме того, используйте изолированный мультиметр в качестве меры предосторожности против поражения электрическим током. Наконец, держите руки сухими и по возможности надевайте резиновые перчатки.
Какое допустимое выходное напряжение для АРН?
Выходное напряжение любого АРН зависит от его производителя и модели. Вообще говоря, хорошее выходное напряжение должно быть в пределах 10% от указанного производителем значения. Например, если производитель заявляет, что максимальное выходное напряжение устройства составляет 5 вольт, то приемлемым считается любое напряжение в диапазоне от 4,5 до 5,5 вольт.
Могу ли я использовать мультиметр для проверки других компонентов моей печатной платы?
Да, вы также можете использовать мультиметр для проверки других компонентов на печатной плате. Сюда входят резисторы, конденсаторы, транзисторы и диоды. Убедитесь, что вы знаете, как правильно настроить мультиметр для каждого типа компонентов, прежде чем подключать его — это поможет обеспечить точные результаты и избежать любого потенциального повреждения устройства или схемы.
Есть ли какие-либо инструменты, необходимые для тестирования AVR?
Единственный инструмент, который вам понадобится для тестирования АРН, — это мультиметр с щупами, рассчитанными как минимум на 10 В постоянного тока (вольт постоянного тока). У вас также должен быть базовый набор инструментов, которые можно использовать для соединения компонентов и проводов, таких как плоскогубцы, клещи для зачистки проводов и отвертки. Кроме того, полезно иметь увеличительное стекло или микроскоп, чтобы вы могли осмотреть плату на наличие повреждений без использования мультиметра.
Нужны ли мне специальные знания перед тестированием AVR?
Важно иметь некоторые знания об электронике и электрических системах, прежде чем проводить испытания вашего AVR. Знакомство с такими терминами, как напряжение, ток, сопротивление, индуктивность и емкость, необходимо для понимания того, что означают результаты при тестировании различных компонентов на вашей печатной плате. Вам также может быть полезно прочитать руководство пользователя устройства перед началом любого тестирования.
Кроме того, рекомендуется ознакомиться с надлежащими мерами предосторожности при работе с электричеством.
Как долго будет работать AVR?
Срок службы AVR во многом зависит от таких факторов, как использование, окружающая среда и качество продукта. Вообще говоря, AVR должен прослужить от 5 до 10 лет при надлежащем уходе и обслуживании. Тем не менее, может быть полезно периодически проверять ваш AVR с помощью мультиметра, чтобы убедиться, что он все еще работает должным образом, прежде чем возникнут какие-либо проблемы. Это не только поможет вам выявить потенциальные проблемы, но и даст вам душевное спокойствие. Благодаря регулярному тестированию и обслуживанию вы можете быть уверены, что ваш AVR прослужит долгие годы!
Что такое выходное напряжение АРН?
Выходное напряжение АРН относится к мощности, подаваемой от блока АРН (автоматического регулятора напряжения). Как правило, оно указывается в процентах от номинального напряжения, например, 110 В или 220 В для жилых домов.
АРН используются в различных приложениях для обеспечения стабильного уровня выходного напряжения и тока при различных электрических нагрузках. Тестирование АРН с помощью мультиметра может помочь вам определить, правильно ли работает АРН и подает ли оно правильное напряжение, необходимое вашему оборудованию. Чтобы проверить АРН с помощью мультиметра, установите мультиметр на переменное напряжение и подключите один провод мультиметра к каждой клемме на устройстве АРН. Затем измерьте выходное напряжение, медленно увеличивая входную нагрузку на систему. Если выходное напряжение не превышает определенного значения, АРН неисправен и нуждается в замене. Кроме того, если выходное напряжение значительно падает при максимальной нагрузке, то это указывает на перегрузку системы.
В любом случае важно обратиться к квалифицированному электрику для решения любых возможных проблем с вашим AVR или электрической системой, прежде чем продолжить использование.
Может ли генератор работать без АРН?
Да, генераторы могут работать без АРН (автоматического регулятора напряжения).
АРН используется для поддержания постоянного выходного напряжения генератора независимо от изменения входной нагрузки. Без АРН выходное напряжение может колебаться в зависимости от скорости вращения генератора, а также других факторов. Однако работа без AVR может привести к повреждению оборудования из-за потенциально нестабильного источника питания. Настоятельно рекомендуется использовать АРН для надежной и безопасной работы вашего генератора.
Полезное видео: Как проверить АРН с помощью мультиметра
Заключение
Проверка АРН с помощью мультиметра — это простой процесс, дающий надежные результаты с точки зрения измерения основных характеристик АРН, таких как сопротивление и напряжение. Для начала тестирования важно правильно выбрать настройки мультиметра для измерения тока. Как только это будет сделано, убедитесь, что все соединения выполнены правильно, прежде чем делать какие-либо показания. Оттуда вы можете использовать мультиметр для точного измерения напряжения, сопротивления или других характеристик тестируемого АРН.
С практикой любой может освоить использование мультиметра для проверки AVR.
Это руководство должно помочь вам понять, как использовать мультиметр для проверки AVR, предоставляя подробные инструкции по выбору правильных настроек и снятию точных показаний. Кроме того, в нем должен быть представлен обзор различных типов снятых показаний и того, как их можно использовать для тестирования АРН. Имея базовые знания о мультиметрах, любой может с легкостью использовать их для эффективного и точного тестирования AVR.
Каталожные номера
- https://www.specialtyproducttechnologies.com/superiorelectric/blog/top-5-features-of-automatic-voltage-regulators
- https://woodstockpower.com/blog/what-is-an-automatic-voltage-regulator-avr/
- https://jurnal.umj.ac.id/index.php/JASAT/article/download/ 5261/3552
- https://geekyengineers.com/how-to-test-an-avr-with-multimeter/
- https://rankedgenerators.com/generator-avr-testing/
Как подключить Arduino к компьютеру?
Состав и применение автоматического регулятора напряжения переменного тока (АРН)
Автоматический регулятор напряжения переменного тока (AVR) в основном состоит из четырех частей: силовой трансформатор, схема выпрямителя, схема фильтра и схема регулятора напряжения.
1. Силовой трансформатор
Силовой трансформатор представляет собой магнитомягкий электромагнитный компонент. Его функциями являются передача энергии, преобразование напряжения и изоляция изоляции, и он широко используется в технологии электропитания и технологии силовой электроники.
2. Цепь выпрямителя
«Схема выпрямителя» (схема выпрямления) представляет собой цепь, которая преобразует мощность переменного тока в мощность переменного тока. Большинство цепей выпрямителей состоят из трансформаторов, основных цепей выпрямителя и фильтров. Он широко используется в области регулирования скорости двигателя переменного тока, регулировки возбуждения генератора, электролиза, гальваники и других областях. Схема выпрямителя обычно состоит из главной цепи, фильтра и трансформатора. После 1970-х годов основная схема в основном состояла из кремниевых выпрямительных диодов и тиристоров. Фильтр подключается между главной цепью и нагрузкой и используется для фильтрации составляющей переменного тока в пульсирующем переменном напряжении.
Функция схемы выпрямителя заключается в преобразовании низковольтного переменного тока, выдаваемого понижающей цепью переменного тока, в однонаправленный пульсирующий переменный ток. Это процесс выпрямления переменного тока. Выпрямительная цепь в основном состоит из выпрямительных диодов. Напряжение после прохождения через цепь выпрямителя больше не является напряжением переменного тока, а представляет собой смешанное напряжение, содержащее напряжение переменного тока и напряжение переменного тока. Его принято называть однонаправленным пульсирующим переменным напряжением.
3. Схема фильтра
Схема фильтра часто используется для фильтрации пульсаций выпрямленного выходного напряжения.
Обычно он состоит из реактивных компонентов, таких как конденсатор C, включенный параллельно сопротивлению нагрузки, или дроссель L, включенный последовательно с нагрузкой, и различные сложные типы, состоящие из конденсаторов и катушек индуктивности. Схема фильтра.
4. Цепь регулятора напряжения
Цепь регулятора напряжения относится к цепи, которая может поддерживать постоянное выходное напряжение при изменении входного напряжения, нагрузки, температуры окружающей среды, параметров цепи и т. д. Эта схема может обеспечить стабильную мощность переменного тока и широко используется в различных электронных устройствах.
Основные технические показатели автоматического регулятора напряжения переменного тока (АРН)
Технические показатели автоматического регулятора напряжения переменного тока (АРН) можно разделить на две категории: первая — показатель характеристики, который отражает присущие характеристики стабилизированного переменного тока источник питания, такой как входное напряжение, выходное напряжение, выходной ток и диапазон регулировки выходного напряжения; другой — индекс качества, отражающий преимущества и недостатки регулируемого источника питания переменного тока, включая стабильность, эквивалентное внутреннее сопротивление (выходное сопротивление), пульсирующее напряжение и температурный коэффициент.
1. Характеристики
(1) Диапазон выходного напряжения
Диапазон выходного напряжения, который может нормально работать в условиях регулируемого источника питания переменного тока. Верхний предел этого показателя определяется максимальным входным напряжением и минимальной разностью входного и выходного напряжения, а нижний предел определяется эталонным значением напряжения внутри автоматического регулятора напряжения переменного тока.
(2) Максимальная разность входных и выходных напряжений
Этот показатель характеризует максимально допустимую разность напряжений между входом и выходом при нормальных условиях работы АРН, и его значение в основном зависит от показателя выдерживаемого напряжения внутренний регулировочный транзистор автоматического регулятора напряжения переменного тока.
(3) Минимальная разность входных и выходных напряжений
Этот показатель характеризует минимальную разность напряжений между входом и выходом, необходимую для обеспечения нормальных условий работы автоматического регулятора напряжения переменного тока.
(4) Диапазон выходного тока нагрузки
Диапазон выходного тока нагрузки также называется диапазоном выходного тока. В этом диапазоне тока автоматический регулятор напряжения переменного тока должен обеспечивать соответствие спецификациям, указанным в спецификациях.
2. Показатель качества
(1) Скорость регулирования напряжения SV
Скорость регулирования напряжения является важным показателем, характеризующим стабильность работы автоматического регулятора напряжения переменного тока. Его также называют фактором стабильности или фактором стабильности. Он представляет собой степень стабильности выходного напряжения VO стабилизированного источника питания переменного тока при изменении входного напряжения VI. Процент относительного изменения входного и выходного напряжения при единице выходного напряжения.
(2) Коэффициент корректировки тока SI
Скорость регулирования тока является основным собственным показателем, отражающим нагрузочную способность автоматического регулятора напряжения переменного тока, и также называется коэффициентом стабильности тока.
Характеризует способность регулируемого источника питания переменного тока подавлять колебания выходного напряжения вследствие изменения тока нагрузки (выходного тока) при неизменном входном напряжении. В условиях заданного изменения тока нагрузки выходное напряжение обычно составляет Процент изменения выходного напряжения представляет собой скорость регулирования тока регулируемого источника питания переменного тока.
(3) Коэффициент подавления пульсаций SR
Коэффициент подавления пульсаций отражает способность стабилизированного источника питания переменного тока подавлять сетевое напряжение, создаваемое входной клеммой. Когда входные и выходные условия стабилизированного источника питания переменного тока остаются неизменными, коэффициент подавления пульсаций часто использует размах входного напряжения пульсаций и размах напряжения пульсаций на выходе, как правило, выражается в децибелах, но иногда он также может быть выражено в процентах или прямо выражено как отношение этих двух величин.
(4) Температурная стабильность K
Температурная стабильность встроенного стабилизированного источника питания переменного тока представляет собой процентное значение относительного изменения выходного напряжения источника переменного тока в пределах максимального диапазона изменения заданной рабочей температуры TI стабилизированный источник питания переменного тока (Tmin≤TI≤Tmax).
Использование автоматического регулятора напряжения переменного тока (АРН)
Регулируемый источник переменного тока используется для питания переменного тока медицинских электронных приборов, коммуникационного и радиовещательного оборудования, промышленного электронного оборудования, научных исследований, университетов, лабораторий, промышленных и горнодобывающих предприятий , электролиз, гальваника, зарядное оборудование и др.
например:
1. Испытание и старение светодиодных, энергосберегающих ламп и других ламп;
2. Сложные испытания резисторов, реле, двигателей и т.
п.;
3. Импульсный источник питания, адаптер питания;
4. Сложная машина; проверка работоспособности электронных компонентов, плановые испытания;
5. Испытание и старение двигателей электромобилей, контроллеров, двигателей переменного тока;
6. Электролиз, гальванопокрытие, коррозионная обработка алюминиевой фольги и т.д. ЖК-экран, сенсорный экран и другие дисплеи;
7. Автомобильная электроника, двигатели переменного тока, контроллеры двигателей, зажигалки, аудио- и видеотесты на старение и т. д.;
8. Фотоэлектрические и инверторные испытания на старение;
9. Конденсаторы, резисторы, реле, транзисторы, датчики и другие электронные устройства;
10. Аэрокосмическая, оборонная и военная промышленность;
Вопросы, требующие внимания при выборе регулируемого источника питания переменного тока:
1. При выборе регулируемого источника переменного тока необходимо понимать требования к входу и входу нагружаемого прибора? Нужно знать, является ли загружаемый вход однофазным или трехфазным?
2.
